B29C — Формование или соединение пластиков; формование веществ в пластическом состоянии вообще; последующая обработка формованных изделий, например ремонт

Страница 96

Способ изготовления замкнутых стеклопастиковых

Загрузка...

Номер патента: 380468

Опубликовано: 01.01.1973

Авторы: Налимов, Попов

МПК: B29C 43/12, B29C 70/44, B29D 22/00 ...

Метки: замкнутых, стеклопастиковых

...в матрицу армирующего материала с последующей пропиткой его связующим и формованием эластичным пуансоном.Предлагаемый способ отличается от известного тем, что, с целью улучшения качества пропитки формуемого изделия, перед подачей давления связующее наносят на эластичный пуансон,На чертеже изображена пресс-форма, поясняющая предлагаемый способ, разрез.Способ осуществляют следующим образом.Внутреннюю полость эластичного пуансона 1 предварительно вакуумируют для плотного облегания расположенного внутри него перфорированного каркаса 2, имеющего выемку в своей верхней части, и наносят связующее на эластичный пуансон в месте выемки, Непропитанную связующим нижнюю заготовку формуемого изделия 3 укладывают в полуматрицу 4 так, чтобы через...

Й-ч.; ессюзная пагентнмехшнеонд

Загрузка...

Номер патента: 380469

Опубликовано: 01.01.1973

Автор: Авторы

МПК: B29C 37/02

Метки: ессюзная, й-ч, пагентнмехшнеонд

...винта.На чертеже изображено предлагаемое устройство, продольный разрез.Устройство содержит стантину 1, в направляющих втулках 2 которой с помощью регулировочного винта 8 перемещается на колонках 4 траверса б. На траверсе закреплен ходовой винт б, имеющий с одной стороны правую, а с другой левую резьбу. На ходовом винте б установлены бабки правая 7 и левая 8, в которых концентрично горизонтальному валу 9 закреплены цилиндрические хвостовпки 10 корпусов 11 горизонтальных ножей 12.Ножи 12 смонтированы на осях 18, на которых, в свою очередь, находятся стаканы 14 подшипников 15, На правой бабке 7 расположен электропривод 1 б, связанный через муфту 17 с горизонтальным валом 9. На валу 9 при помощи скользящей шпанки 18 и пружины сжатия...

Устройство для соединения путей вулканизационного котла с рельсовым путем цех. л

Загрузка...

Номер патента: 380470

Опубликовано: 01.01.1973

МПК: B29C 35/04

Метки: вулканизационного, котла, путей, путем, рельсовым, соединения, цех

...закрепленного, связана со штоком прп. водного гпдроцплпндра 5, платформа 1 снабжена башмаком 14, взаимодействующим прп ее наклонном положении с закрепленным на раме б резиновым амортизатором 15.Для свободного открытия крышки вулканпзацпонного котла на свободном конце плат. формы 1 смонтирована откидная соединительная секция 1 б.Прп эксплуатации предлагаемое устройство устанавливается в приямке перед вул. канизационным котлом 17. Для получения плавного стыка рельсового пути 18 цеха и рельсов 19 котла с рельсами 2 платформы рельсы по месту стыка выполнены со срезом под углом 45".Работает устройство следующим образом.Перед началом загрузки крышка котла открыта, а платформа 1 опущена вниз. В штоковую полость цилиндра 5 подается раба380470...

Устройство для разъема пресс-форм

Загрузка...

Номер патента: 380471

Опубликовано: 01.01.1973

МПК: B29C 35/02, B29C 43/34

Метки: пресс-форм, разъема

...подъемный отгидроцилиндра 11 стол 12, на который поступает пресс-форма перед разъемом. Стол снабжен механизмом ориентации 13 и механизмами поворота 14 разъемщиков 4 и 5, Устройст во имеет транспортеры 15 для подачи прессформ и 1 б - для их удаления.Механизм ориентации 13 состоит из рычагов с фиксаторами и тяг, соединенных шарнирно и взаимосвязанных с рамой 1 так, что 30 при опускании стола рычаги разводятся, а приподъеме его сводятся, устанавливая прессформу на столе в заданное положение,Пресс-форму после вулканизации от пресса подают транспортером 15 на рабочий стол 12 устройства разъема, Действием гидроцилиндра 11 стол 12 поднимают и устанавливают под углом 30. Во время подъема стола прессформа скользит по нему до упоров, при...

Ем. кл. в 29h 528 в 01j 918удк 678. 058(088. 8)

Загрузка...

Номер патента: 380472

Опубликовано: 01.01.1973

Авторы: Безруков, Пономарев

МПК: B01J 8/24, B29C 35/06

Метки: 058(088, 918удк, е.м, кл

...перфорировавных металлических цилиндров 7 и 8, размещенных в кожухе 9, На перфорированные цилиндры 7 и 8 помещены металлические сетки 1 О и 11. Сетка 10 на цилиндре 7 удерживается налитой поверх пее проволокой 12. Поверх сетки 11 уложена перфорнрованная лента (или сетка) 13 с ббльшим, чем у нее, размером ячеек, которая удерживается намотанной с заданным шагом проволокой 14.С торцов зазор между цилиндрами 7 и 8 закрыт кольцевььми крышками 15 и 1 б, которые прикреплены к цилиндрам при помощи болтов и уплотнительных прокладок 17. В зазоре между перфорированными цилиндрами 7 и 8 засыпан зернистый материал 18, например, металлические или стеклянные шарики. Для лучшего ожижения высокого слоя теплоносителя 8 зернистыи,материал 18 имеет...

Устройство для одновременного гофрирования и наложения гибкой ленты на профильную полимерную заготовку

Загрузка...

Номер патента: 380473

Опубликовано: 01.01.1973

Авторы: Акимов, Прищепенко

МПК: B29C 59/04, B29D 29/00

Метки: гибкой, гофрирования, заготовку, ленты, наложения, одновременного, полимерную, профильную

...опорного барабана 7, который выполнен с радиальными пазами 8, 1 О Барабаны 3 и 4 предназначены для сборкии удержасвпя заготовщики 2 полцклпцового ремня. Барабан 4 выполнен подвижным, с возможностью сблписенпя его с барабаном 7, который может быть заменен аналогичным ба рабаном с поверхностью другого профиляпо котороеву устанавливают прижимные ролики, перемещением цх,по осц 6, что позволяет гофрировать и накладывать оберточную ткань 1 ца заготовку другого профиля.20 С раскагочпой стойки (на чертеже пе показана) оберточную ткань 1 с рулона 9 подают на профильный бараоан 7 под прижимные ролики 5, Вращением барабана 7 в направлении стрелки ткань 1 протягивают под при жимнымп роликами 5, Танским оэразом, на тканинаходящейся ца...

Устройство для нанесения клея на наружные поверхности резиновб1х рукавов

Загрузка...

Номер патента: 380474

Опубликовано: 01.01.1973

Авторы: Богданова, Булатов, Ведерников

МПК: B05C 5/02, B29C 65/52, B29D 23/00 ...

Метки: клея, нанесения, наружные, поверхности, резиновб1х, рукавов

...резиновых рукавов содержит промазоконую ванну 1 с входным 2 и выходным 8 отверстиями для прохода рукава 4 и проталкивающие ролики брасполоокенные перед промазочной ванной. Вавна омонтлрована с возможностью перемещения посредством винтовой пары 6 вдоль оси,рукава для беэзазорного смыкания с торцом 7 гуммируемой трубы 8. Ванина снабжена штуцером 9 для подачи клея и штуцерам 10 для слива его. Со стороны каждого отверстия установлены резиновые манжеты 11, закрепленные фланцами 12. Снизу к стенкам ванны прикреплена гайка И, которая соединена с виконтом 14, установленным в корпусах подшипников 15 и 16, Гайка 13 снабжена шпонкой 17 для прелотвращения проворачивания. На время ввода резиново 1 го рукава в гуммируемую трубу ванну соединяют с...

Способ матирования пластифицированной поливинилбутиральной пленки

Загрузка...

Номер патента: 381204

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: B29C 55/06, B29C 59/04, B29D 7/01 ...

Метки: матирования, пластифицированной, пленки, поливинилбутиральной

...из этиленгликоля, пропнленгликоля, глицерина.25 Пример 1. Пленку Р из пластифицированного поливинилбутнраля толщиной 0,4 мм пропускают через каландр с валами 1 и 2, нагретыми паром до 160 С. Валы 3 и 4 обогрева не имеот. Матнрованне пленки проводят винертной ванне б, состоящей из воды с температурой 75 С. Температуру воды поддерживают за счет непрерывного подвода свежей воды. Поверхность валов 1 и 2 охлаждается в инертной ванне до 100 С.С помощью пары валов 1 - 3 сначала матируют сторону Х пленки Р, а затем с помощью пары валов 2 - 4 - сторону У. Контакт матированной стороны Х с более холодной ванной препятствует термическому сокращению пленки Р.П р и м е р 2. Пленку Р из пластифицировань ного поливинилбутираля толщиной 0,8 мм...

Устройст1во для срезания полимерной ленты

Загрузка...

Номер патента: 381502

Опубликовано: 01.01.1973

МПК: B26D 1/18, B29C 37/00

Метки: ленты, полимерной, срезания, устройст1во

...ножами 4, которые смонтированы на сферических подшипниках 5.На цилиндрической направляющей 6 смонтировано червячное колесо 7, взаимодейству ющее с механизмом поворота 8, и ограничитель поворота 9, а на наружной поверхности направляющей б имеются пазы 10 для скользящей шпонки, предохраняющей каретку 2 от поворота.10 Каретка 2 связана с ходовым винтом 1гайкой 11 и имеет смонтированный в ней пневмоцилиндр 12, на верхнем конце штока которого установлены ограничительные гайки 13, а на нижнем конце штока закреплена режу щая головка 14 с дисковыми ножами 4, связанная с кареткой направляющими 15 и имеющая нож-съемщик 16.Сферические подшипники 5 установленына осях 17 режущей головки 14.20 Для срезания перемешанной и отлистованной на вальцах...

Пресс-форма для изготовления деталей из пластмасс

Загрузка...

Номер патента: 381549

Опубликовано: 01.01.1973

Авторы: Вител, Климашевич, Король, Львов, Щербаков

МПК: B29C 45/26

Метки: пластмасс, пресс-форма

...соедиияотся между собой прп помощи зубчатой передачи. Через храповик 6 и рычажное устройство 7 многогранник соединен с неподвижным стаканом 8, который крепится к задней плите 9 и к подвижой плите литьевой машины. Центральный толкатель 10 соединен с плитой 11 выталкивателей, к которой креп 5 тс 5 Тол е пружинами И.Пресс-форма работает следующим образом.Формующая полость, образованная граня ми секционного многогранника а" и матрицеи2, заполняется расплавом полимера, поступаощего через литниковуо систему передней плты 1.После выдержки, необходимой для отверж дения материала, подвижная плита литьевоймашины отходит назад, раскрывая пресс-форму по линии разъема В - В. При этом центральный толкатель 10 подходит к неподвижному упору...

381551

Загрузка...

Номер патента: 381551

Опубликовано: 01.01.1973

Авторы: Вител, Крупенина, Крупко

МПК: B29C 37/02

Метки: 381551

...станок, вид сбоку; на фиг. 2 - то же в плане.Станок содержит станину 1 с закрепленным на ней электродвигателем 2, ведущий вал 3, ведомый вал 4 с кареткой 5, неподвижное зачистное устройство б, подвижное зачистное устройство 7, рукоятку 8 привода подвижного зачистного устройства, фиксатор 9 и ходовой винт с рукояткой 10 для привода каретки 5.Управление станком производится при помощи кнопки управления 11.Работа станка осуществляется следующим образом. гическии отдел Львовскогоско-технологического бюроорэ При остановленном электродвигателе каретка б с ведомым валом 4 при помощи ходового винта с рукояткой 10 перемещается в сторону ведущего вала 3. Затем группу колец одного типоразмера надевают на вал 3 и 4, Ходовым винтом с...

Камера для охлаждения и стабилизации изделий

Загрузка...

Номер патента: 381553

Опубликовано: 01.01.1973

Авторы: Новицка, Симоненко

МПК: B29C 71/02

Метки: камера, охлаждения, стабилизации

...5, который при помощи шарнира б прикреплен к отражателю, упорные винты 7, служащие для регулирования кривизны отражателей, боковые отражатели 8, датчик температуры 9. сдмет цзобретецц ц стабилизации цзержащая устройстцли теплоносителя, , открытый с двух изделий, и теплооттем, что, с целью регулирования реализации изделий, ы в виде д ггообразЛипрохо ля,митеплорасст приче но 2 и ажатесловия пением листа, ей пост 10 поступает в камеру через ок дит между верхним и никняжим отри боковыми отражателями 8. У отдачи листа регулируются изме ояния отражателей от поверхности м шарнирное крепление отражате зволяеГ изменять их полокение как параллельно двцженшо листа, так и под углом. Таким образом возможно, например, уменьшить теплоотдачу возле...

Экструзионная головка для изготовления армированных волокнистым наполнителем композиционных материалов

Загрузка...

Номер патента: 381554

Опубликовано: 01.01.1973

Авторы: Авторы, Гаркин, Дубов, Карпов, Корчагин, Птичкин, Халабузарь, Храпин, Черн

МПК: B29C 47/12, B29C 47/30, B29C 47/68 ...

Метки: армированных, волокнистым, головка, композиционных, наполнителем, экструзионная

...штуцером для подвода расплава, приемную камеру для волокнистого наполнителя и мундштук.Для стабилизации процесса и повышения качества материала в предлагаемой головке приемная камера и мундштук помещены в перфорированную гильзу, закрепленную в отверстиях полого корпуса.На чертеже показана описываемая головка, разрез.Головка включает в себя полый корпус 1 со штуцером 2 для подвода расплава, В отверстиях полого корпуса закреплены перфорированные гильзы 3 с расположенными в них соосно приемными камерами 4 для волокнистого наполнителя и мундштуками 5.Через приемные камеры 4 и мундштуки 5 пропускают волокнистый наполнитель б в виде отдельных первичных нитей или жгутов. Через штуцер 2 расплав материал в стенках перфор в их внутреннюю уносится...

Вырубной пресс

Загрузка...

Номер патента: 381555

Опубликовано: 01.01.1973

Автор: Бордовскин

МПК: B29B 11/02, B29C 43/16

Метки: вырубной, пресс

...например из резины, содержащий рабочцй стол и верхнюю поворотную плиту со штанцевыми ножами, от,тчаютци 1 ся тем, что, с целью упрощения конструкции и исключения травматизма при перезарядке пресса, верхняя плита схЫкаетс 5 с рабочим столом посредством сизо стемы рычагов, один из которых снабжен проИзвестны вырубные прессы для изготовления листовых заготовок из полимерного материала, например из резины, содержащие рабочий стол и верхнюю поворотную плиту со штанцевыми ножами,В известных вырубных прессах верхняя плита выполнена поворотной от привода в горизонтальной плоскости, что приводит к усложнению конструкции пресса и не обеспечивает исключения травматизма при его перезарядке,В предложенном прессе верхняя плита смыкается с рабочим...

Оправка для сборки крупногабаритных резино-кордных оболочек с торцевыми горловинами

Загрузка...

Номер патента: 381556

Опубликовано: 01.01.1973

Авторы: Дегерменжн, Шиповский

МПК: B29C 33/48, B29C 53/82, B29D 22/00 ...

Метки: горловинами, крупногабаритных, оболочек, оправка, резино-кордных, сборки, торцевыми

...бортов торцевых горловин, состоящих из фланцев 7 и 8, соединяемых болтами 9, упора 10, выполненного в форме диска, винтовых фиксаторов 11 и 12.Сборка крупногабаритных резино-кордных 5 оболочек с торцевыми горловинами 18 наггредложенной оправке осуществляется следуощхобразом.Собранную оправку устанавливают па сборочный станок или другое технологическое 10 оборудоваие. На оправке собирают методомсклеивания обо,чочк 13.Слои резины и корда прикатывают механическим роликом прп вращении оправки, Затем с помощью приспособления, состоящего из 15 фланцев 7 и 8, соединенных болтами 9, формуот борта торцевых горловин, устанавливают упоры 10, стопорят их винтовыми фиксаторами 12. После этого бинтуют цилиндрическую часть оболочки, а сферические...

Устройство для шерохования трубчатых резиновых

Загрузка...

Номер патента: 381557

Опубликовано: 01.01.1973

МПК: B29C 71/00, B29D 23/00

Метки: резиновых, трубчатых, шерохования

...съемной прижимной втулкой и фиксатором для зажима заготовки.На фиг. 1 показано предлагаемое устройство, общий вил; на фиг. 2 - то же, вид сбоку; на фиг. 3 - пневмопривод оправки; на офиг. 4 - механизм фиксации положения прижимной втулки с заготовкой (узел 1 нафиг. 1),Устройство для шероховапия трубчатых ре 5 зиновых заготовок содержит монтажную раму1, привод 2 вращения и привод 3 перемещенияоправки 4, раму 5 оправки и шероховальныйдиск 6. закрепленный на втулке 7 вала электропривода 8.10 Для фиксации рамы 5 в рабочем положенииустановлен упор 9 с золотником 10, регулируемый в зависимости от типоразмера заготовки.Золотник 10, дроссель 11 и обратный клапан12 предусмотрены для уменьшения скорости15 движения рамы т перед упором...

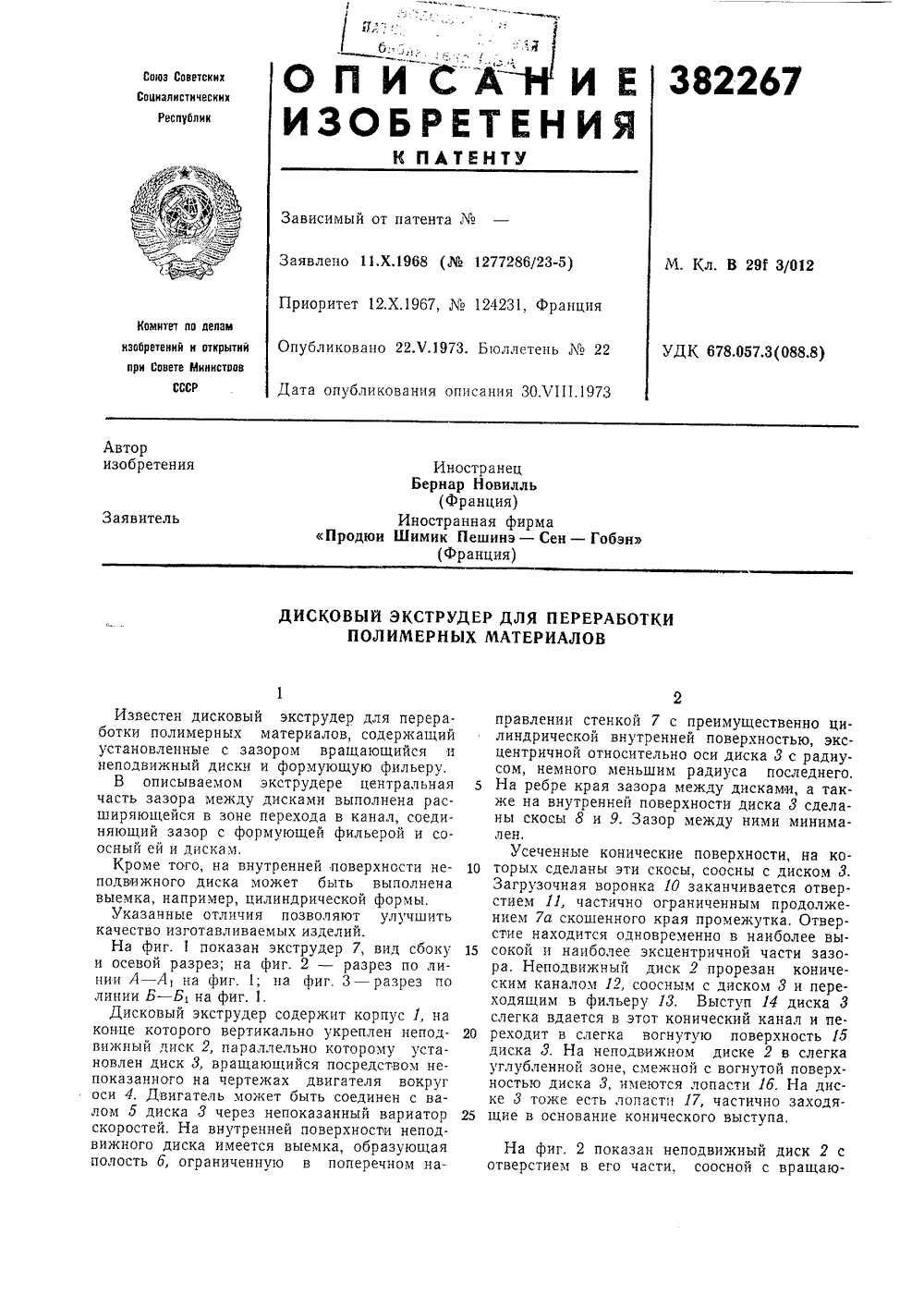

Дисковый экструдер для переработки полимерных материалов

Загрузка...

Номер патента: 382267

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: B29C 47/52

Метки: дисковый, переработки, полимерных, экструдер

...от с 1, но неравномерно (нелинейно).Влияние увеличения ширины зазора в его центральной зоне на температуру экструди- руемых композиций начинает проявляться при минимальной глубинке выемки в дисках, однако, увеличение зазора приводит к снижению температуры.Зона расширения зазора может охватывать всю поверхность дисков, его образующих, Иначе говоря, щирина зазора может расти от периферии к оси. Тем не менее, диски должны обеспечить интенсивное срезание материала на большей части своих поверхностей и зазор должен иметь в большей своей части незначительную ширину.Радиус этой зоны должен быть, предпочти 60 65 5 ю 15 20 25 Зо З 5 40 45 50 55 тельно, меньше радиуса внутренней зоны, для которой при постояннюй ширине зазора отношение...

Способ переработки полимерного материала

Загрузка...

Номер патента: 382268

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: B29C 47/88

Метки: переработки, полимерного

...При этом экструдируемые изделия протягивают в вертикальном или горизонтальном направлении. В ходе экструзии изделия вытягивают и транспортируют посредством эжектирующего потока охлаждающей жидкости, что позволяет обходиться без специальных тянущих устройств.Для реализации способа по контуру оформляющего сопла экструдера устанавливают второе сопло для подвода охлаждающей сре 2ды. Оба сопла подвижно связаны друг с другом в осевом направлении, так что экструдируемые изделия после выдавливания из сопла экструдера и прохождения воздушного участ ка коаксиально охватываются хладагентом,Взаимным перемещением сопел можно регулировать степень воздействия хладагента на изделие.В качестве хлада,ента применяют воду, воз дух или инертную по...

Способ изготовления покрышек

Загрузка...

Номер патента: 382269

Опубликовано: 01.01.1973

Автор: Инбстранное

МПК: B29C 35/04, B29C 45/02, B29D 30/06 ...

Метки: покрышек

...и поэтому может быть из нее.удален, Все четыре час и дорна собираются на бараане 6 с помощью затвора 7 с крючком 8.После установки дорна 9 в форму для шприцевання каркаса 10 зактадывают борто вые кольца / и стальные пластины 12, рав номерно оасположениые по объему и служа. щие,тля фиксации борта, затем форма эапи. рае ся затвором типа струбцины ИДалее в форму впрып вается эластичнаяусиленная смесь 14 с направленным эффектом усиления в соответствии с направлениемосновной нагрузки.Шприцевание осуществляется с помощьюкольцевого поршня 15, который движется снезначительным зазором в кольцевом пространстве между полуформами 1 и 2. Давление на поршень 15 передается через определенное число цтоков 16 от силового устройства 17,Таким образом...

Литьевая пресс-форма для изготовления изделий из полимерных материалов

Загрузка...

Номер патента: 382516

Опубликовано: 01.01.1973

Авторы: Вител, Крицкий, Носаль

МПК: B29C 45/26

Метки: литьевая, полимерных, пресс-форма

...в нем оформляющим знаком.Такое выполнение пресс-формы упрощает ее конструкцию,На чертеже изображена описываемая прессформа, продольный разрез. Она содержит неподвижную плиту 1, с которой жестко связана плита, матрицу 2 с литниковой системоп и подвижную плиту съема 3, на которой жестко закреплен перпендикулярно,расположенный к ней пенал 4, имеющий боковое окно б, через которое выступает помещенный в пенал оформляющий знак б, пуансонодержатель 7 с закрепленными в нем пуансонами 8, выталкивающие плиты 9 с толкателями 10, взаимодействующими с плитой съема и хвостовик 11.Оформляющий знак представляет собой набор клейм, которые закрепляются в пенале посредством сухаря 12.Изделие изготовляют следующим образом.Материал через литнпковую...

Литьевая пресс-форма

Загрузка...

Номер патента: 382517

Опубликовано: 01.01.1973

Авторы: Лебедева, Циперман

МПК: B29C 45/02, B29C 45/27, B29C 45/32 ...

Метки: литьевая, пресс-форма

...система. Однако такие пресс-формы не обеспечивают удаления литников при разъеме 10 формы,В предлагаемой литьевой пресс-форме сердечник выполнен разъемным по осевой плоскости, а места входа впускных литников в формующие полости полуматриц размещены 15 в плоскости контакта последних с сердечником. Такое выполнение пресс-формы обеспечит удаление литников прв ее разъеме.На чертеже изображена предлагаемая пресс-форма в двух проекциях. 20Пресс-форма содержит литниковую плиту 1, обойму 2, полуматрицы т и сердечник 4, в котором выполнена литниковая система б. Входы 6 впускных литников в формующие полости полуматриц расположены в плоскости 25 соприкосновения последних с сердечником. На выступающей из обоймы части сердечника укреплен...

Способ изготовления изделий из листовых термопластов

Загрузка...

Номер патента: 382518

Опубликовано: 01.01.1973

Автор: Панкратов

МПК: B29C 51/10, B29C 51/42

Метки: листовых, термопластов

...расширяется и температу ра его снижается. строиство для осу 25 Изобретение относится к переработке пластмасс, в частности к формованию изделий из тонких термопластичных пленок толщиной 10 - 100 мк.Известны способы изготовления изделий из листовых термопластичных материалов, по которым термопласт разогревают на специаальном устройстве, а формование заготовки осуществляют нагнетаемым под большим давлением в пневмокамеру воздухом, охлаждают изделие, интенсивно обдувая его холодным воздухом, что удлиняет цикл операции.Целью предлагаемого способа является повышение производительности за счет совмещения операций разогрева и формования и сокращение времени охлаждения, Для достижения этой цели предлагается воздух сжимать адиабатически...

Способ бездорновой сборки напорных рукавов

Загрузка...

Номер патента: 382519

Опубликовано: 01.01.1973

Автор: Автор

МПК: B29C 63/14, B29D 23/00

Метки: бездорновой, напорных, рукавов, сборки

...отличается тем, что на стадии закатки трубчатую резиновую камеру перемешают по нисходящей траектории. Это обеспечивает по всей, длине собираемого напорного рукава постоянный внутренпий диаметр и плотную закатку тканевой прокладки на трубчатую резиновую камеру. Для повышения прочности напорного рукава тканевую прокладку в процессе закатки подвергают продольному натяжению,Способ бездорновой непрерывнои сборки напорных рукавов заключается в том, что трубчатую резиновую камеру, наполненную рабочей средой, например водой, на стадии закатки перемещают по нисходящей траектории. Поэтому камера в начальной стадии закатки испытывает внутреннее давление рабочей среды, дающее возможность сохранить заданный диаметр камеры, а по мере ее продольного...

Пресс для литья полимерных материалов

Загрузка...

Номер патента: 406429

Опубликовано: 05.01.1974

Автор: Вител

МПК: B29C 45/02

Метки: литья, полимерных, пресс

...пресса гидро- цилиндры перемещения траверсы с литьевым плунжером размещены на основании, а литьевая траверса и траверса с литьевым плунже ром укреплены соответственно на корпусах и штоках этих гидроцилиндров.На чертеже изображен продольный разрез предлагаемого пресса.Пресс содержит основание, на котором ус тановлены главный цилиндр 1 зажима форм с плунжером 2, гидроцилиндры 3 с плунжерами 4 и штоками 5. На корпусах гидроцилиндров 3 жестко закреплена литьевая траверса 6 с напорной камерой 7. На штоках 5 закреплена ЗО траверса 8 с литьевым плунжером 9. Пресс работает следующим образом.На стол плунжера 2 устанавливают прессформу. Под действием давления масла в цилиндре 1 плунжер прижимает пресс-форму с нужным усилием к литьевой траверсе 6....

409854

Загрузка...

Номер патента: 409854

Опубликовано: 05.01.1974

МПК: B27D 1/08, B29C 65/48

Метки: 409854

...60 - 90 мипи сушки в камере при 80 - 100 С до влажности 1 - 3%; на фиг. 6 - 7 - втулка до и после25 механической обработки,Наклеивание сегментов на гуммироваииуюленту позволяет быстро собирать сегменты вгуммированиую ленту позволяет быстро собирать сегменты в многогранник и упрощает30 операцшо нанесения клея на боковыс повсрхности сегментов. Кроме того, сегменты можно наклеивать на гуммированную ленту любой длины, и из этого полуфабриката сравнительно легко получают высококачественные втулки с радиальным расположением волокон, разрывая ленту на пакеты с определенным количеством сегментов и помещая в ограничительный контур для последующего увлажнения в воде и склеивания в автоклаве.Установка сегментов в виде многогранника в...

409877

Загрузка...

Номер патента: 409877

Опубликовано: 05.01.1974

МПК: B29C 33/12, B29C 43/36

Метки: 409877

...позволяет резиновому кольцу 26 в период опрессовки входить в зазоры сегментов 24.Перед началом работы в нижней торец пробкового крана 22 вворачивают регулировочный винт 11, предварительно установив шайбу 3 в сборе, с резиновым буферным кольцом 5, шайбу 13, пружину 14 и втулку 12,В техцологпческое отверстие 21 пробкового крана 22 устанавливают заглушку, имеющую две подпружиненные части 15 и 16.При установке в отверстие 23 матрицы 1 пробковый кран 22 опускают до тех пор, пока торец регулировочцого винта 11 не будет заподлццо с нижним торцом матрицы 1. Это положение соответствует заданному зазору между образующей пробкового крана 22 и внутренним коническим отверстием 23 матрицы 1. При опрессовке пробкового крана порошком из фторопластаэто...

409878

Загрузка...

Номер патента: 409878

Опубликовано: 05.01.1974

МПК: B29C 33/64

Метки: 409878

...с вязкостью при 20 С 220 - 230 спз совместно с загустителе плексным кальциевым мылом (16 о/о) новой и уксусной кислот в соотношен Состав разделительной смазки (в % )5 Кремнийоргани ческая жидкполиорганогидридсилоксановая с вязкостью при 20 С 45 - 200 сляет собой бесцветную жидкостческих примесей и применяетсядания гидрофобизирующих свой рматериалам.Смазка ЦИАТИМпредназначается для смазывания узлов трения и сопряженных поверхностей металл - металл и металл - резина, работающих в агрессивных средах в интервалах температур от ( - 60) до (+150)С. Смазка представляет собой однородную мазь гладкой структуры светло-желтого цвета, температура каплспадения не ниже 200 С.Описываемая разделительная смазка для пресс-форм вышеуказанного состава...

409879

Загрузка...

Номер патента: 409879

Опубликовано: 05.01.1974

МПК: B29C 45/26, B29C 45/40, B29D 1/00 ...

Метки: 409879

...с оформляю- щего вкладыша 11. Клинья 12 предназначены для зажима подвижных клиновых щек 1.Пресс-форма работает следующим образом.Перед заполнением оформляющей полости формы пластмассой подвижные клиновые щеки 1 с оформляющими вкладышами 2 закрываются по гладкому цилиндрическому вкладышу; скос А подвижных клиновых щек 1 отодвигает плиту 8 выталкивателей в крайнее положение вниз и сжимает пружины 9. В этот момент клиновые щеки 1 фиксируются клиньями 12.После заполнения оформляющей полости пластмассой и соответствующей выдержки пресс-форма начинает раскрываться, наклонные штыри 3, укрепленные в неподвижной плите, перемещают подвижные клиновые щеки 1 с оформляющими вкладышами 2: оформляющая полость раскрывается. При перемещении клиновых щек...

409881

Загрузка...

Номер патента: 409881

Опубликовано: 05.01.1974

МПК: B23Q 7/00, B29C 37/02

Метки: 409881

...под некоторым углом, образуя направляющие плоскости ЗЗ и ребро 34, Щуп 4 выполнен в виде стержня, к которому шарнирно прикреплен наконечник 35,Обрабатываемую деталь 24 из вибробункера 1 по секции 2 направляющего лотка подают в секцию 3, качающуюся относительно неподвижного центра Г за счет соприкосновения стойки 28 с кулачковым профилем 6, который вместе со столом 5 поворачивается на заданный угол. Когда секция 3 находится в приподнятом положении, ножка 23 обрабатываемой детали 24 свисает над гнездом-отверстием 29 втулки 7. При опускании секции 3 обрабатываемая деталь 24 входит в гнездо-отверстие 29, причем шпоночный выступ 31 касается плоскости 33 и, скользя по ней, попадает в один из четырех пазов 30 втулки 7. Щуп 4, двигаясь по...

409882

Загрузка...

Номер патента: 409882

Опубликовано: 05.01.1974

МПК: B29C 53/62, B29C 63/22, B29D 23/00 ...

Метки: 409882

...щейся с бобины 2, находится оправка 3, имеющая винтовые участки и цилиндрический участок. Через винтовые участки оправки 3 поверх рукавной заготовки 1 перекинуты приводные ремни 4, передающие вращение от механизма привода 5 на рукавную заготовку 1. Одновременно приводные ремни 4 прижимают оправку 3 к приводным опорным роликам 6, закрепленным на станине 7 и фиксирующим оправку 3 от осевого смещения. Цилиндрический участок оправки 3 имеет две сегментные выемки 8, в которые через рукавную заготовку 1 входят фиксирующие приводные ролики 9, предотвращающие вращение оправки 3. Опорные 6 и фиксирующие 9 ролики приводятся во вращение гибкими валами 10 от коллектора (на чертеже не показан).Армирующий элемент 11 стягивается с катушки (на...
