B29C — Формование или соединение пластиков; формование веществ в пластическом состоянии вообще; последующая обработка формованных изделий, например ремонт
189558
Номер патента: 189558
Опубликовано: 01.01.1966
Авторы: Заборима, Новиков, Овакимов, Подшиб, Тахтаров
МПК: B29B 13/06, B29B 15/06, B29C 67/20 ...
Метки: 189558
...материал б, перемещаемый между роликами 7 и 8 рольгангов 9 и 10, попарно установленных в ваннах. Вне ванн находятся отжимные обрезиненные валики 11 с расположенными между ними форсунками 12 подачи воды для промывки и соплами 13 подачи от вентилятора 14 обогреваемого .воздуха для обдува и сушки материала. Вне камеры установлены направляющие 15 и подпружиненные 1 б ролики для удержания постоянного натяжения тросов 17. Последние проходят по краям роликов 7 и 8 и валиков 11, фрикциопно связанных через перемещаемый материал и вращаемых тросами, которые протягиваются электроприводом 18 с помощью тянущих барабанов 19. Ролики 7 и 8 поджаты пружинами 20, а рольганги 9 и 10 связаны с механизмами приведения их в колебательное движение,...
Устройство для непрерывного изготовления резиновых изделий круглого сечения методомобкатки
Номер патента: 189559
Опубликовано: 01.01.1966
Авторы: Волжский, Кочетков, Мельников, Мельниченко
МПК: B29C 35/04, B29C 43/02
Метки: круглого, методомобкатки, непрерывного, резиновых, сечения
...формующую полость, Дорн и цилиндр выполнены с симметричными профилирующимн поверхностями заданной конфигурации, например по контурам коробовых или лекальных образующих линий, 20 Дорн получает колебательное вращение привозвратно-поступательных перемещениях его и заготовок с угловымн поворотами, большими в сторону выгрузки изделий, от системы реверсивных зубчатых передач с колесами 7 - 11, 25 Рсверсивные передачи изменяют направлениевращения ведомого вала 12 дорна с помощью секторных зубчатых колес 9 и 10, связанных эксцентриком 13 и тягой 14 с отсекателем 15 поштучной подачи заготовок из бункера 16.30 Колеса 9 и 10 снабжены зубьями, нарезанными по определенной части их периметра так, что угол нарезанной части колеса 9 несколько больше...
Головка к червячному прессу для шприцевания полимерных заготовок
Номер патента: 189561
Опубликовано: 01.01.1966
Автор: Никитин
МПК: B29B 11/10, B29C 47/12, B29C 47/70 ...
Метки: головка, заготовок, полимерных, прессу, червячному, шприцевания
...по А - фиг. 2,5 Головка к червячному прессу содержитмундштук 1, дорн 2 с отверстием для подачи талька, дорнодержатель 3 с крестовиной 4, профилирующий вкладыш 5 (фиг. 1, 2, 3) и разделительную вставку 6 (фиг. 2, 3), вы полненную по форме ножа с двухстороннимрасположением лезвий. Вставка 6 делит зазор, соответствующий утолщенной части стенок заготовки, на равные промежутки между поверхностями мундштука и профилирующего 15 вкладыша - на промежутки, равные зазору,соответствующему толщине тонких стенок трубчатой части заготовки. Количество вставок 6 определяется из соотношения толщин в узких и широких участках профиля заготовки.20 Мундштук и располагаемые в углубленияхмундштука вкладыш 5 и вставку 6 устанавливают и поджимают гайкой (не...
189568
Номер патента: 189568
Опубликовано: 01.01.1966
МПК: B29C 39/14, B29C 41/28, B29C 67/20 ...
Метки: 189568
...две вертикально-резальные машины, которые срезают боковые поверхности блока и дают возможность получать более 5 мягкий, эластичный рулонный материал,Полиэтилен и фторопласт не имеют адгезиик полиэфиризоцианату, поэтому отделение формы от блока происходит свободно, без налипания на нее частиц пенополиуретана. Это О дает возможность ликвидировать применениебумаги для получения формы и безвозвратные потери пленки пено полиуретан а толщиной 1,5 ил, прилипающей к бумаге. Кроме того, это дает возможность ликвидировать отходы, 5 образующиеся при резке рулонного пенополиуретана.На поверхности пенополиуретана, соприкасающейся с полиэтиленовой (или фторопластовой) формой, образуется водонепроницае- О мая пленка, значительно...
Приспособление для подачи воздуха к листовомуматериалу, например,
Номер патента: 189779
Опубликовано: 01.01.1966
Авторы: Гернот, Федеративна
МПК: B29C 55/02, B29C 71/02
Метки: воздуха, листовомуматериалу, например, подачи
...прогрев пленки,На фиг. 1 схематически показан вид способлеция сбоку; на фиг. 2 - продол разрез по А -- А; на фиг, 3 - вид сверху нижний воздуховод; ца фиг. 4 - продол разрез по Б - Б.Приспособление для нагрева движущегося в направлении стрелки 1 листового материала 2, например термопластичной пленки, имеет ряд воздуховодов 3,3 (ца чертеже показаны только два из цих), расположенных соответственно сверху или снизу движущейся пленки. Воздуховод 3 снабжен выпускным патрубком 4, через который по направлению стрелки б подается теплый воздух (фиг. 3). На обращенной к ленте материала 2 верхней стороне воздуховод 3 снабжен рядами сопел б, расходящимися Ъ-образно. Теплый воздух вырывается из сопел в направлении, указыьаемом стрелками 7 и 8,...
Вакуумформовочная машина
Номер патента: 177604
Опубликовано: 01.01.1966
МПК: B29C 51/10, B29C 51/26
Метки: вакуумформовочная
...шага подачи пленки необходимо найти правильное положение вакуум- формовочного устройства. Это достигается перемещением устройства с нагревательными панелями вдоль оси машины с помощью двух пневмоцилиндров.Высечной пресс 7 служит для высечки из пленки отформованных изделий. В предлагаемой машине предусмотрена двойная высечка изделий - предварительная и окончательная. После предварительной высечки (с запасом), когда изделия уже отделены от пленки, они точно центрируются относительно осей вырубки специальными ловителями и затем окончательно высекаются. Кольцевые отходы пленки из нижнего высечного инструмента выдуваются сжатым воздухом в сборник отходов, а ленточные отходы пленки (после вырубки из нее изделий) подаются в ножевую...
Машина для изготовления изделий из ориентированного стеклопластика
Номер патента: 177605
Опубликовано: 01.01.1966
МПК: B29C 53/64
Метки: ориентированного, стеклопластика
...1 ина оснащена тормозными устройствами 11, дающими возможность в короткий срокостановить трубу при выключении электродвигателя, а также механизмами автоматического останова трубы при обрыве, при окончании стекловолокна на катушке. В переднейуширенной части трубы закреплена специальная головка 12, в которой на подшипниках 13покоится плита 14, жестко связанная с люлькой 15,Плита 14 имеет ряд направляющих отверстий, через которые проходят продольные волокна 1 б, При работе машины плита не вращается, поэтому продольные волокна 1 б движутся только поступательно.Количество люлек с катушками для продольных волокон выбирается в зависимости отконстру(ции изготовляемого стеклопластикового изделия (на чертеже показаны трилюльки). В последующих...
Устройство для брикетирования термопластичныхматериалов
Номер патента: 177606
Опубликовано: 01.01.1966
МПК: B29B 11/12, B29B 17/00, B29C 47/54 ...
Метки: брикетирования, термопластичныхматериалов
...камеро сования брикета с нагрев 0 ми, установленной между рами на станине устройст ющей с одной из позицийрования термоимер отходов каженные на станизмом и связанарабан, снабженчя срезания матс гилроцилиндралкивания брикецелью получениятхолов капрона.и оплавления и пательными элемедвумя гилроцилва и взаимодейсбарабана,пл- пронине ный ный ери. м о уст. рес- нта- тнлтву Известно устроиство для брикетирования термопластичных материалов, содержащее расположенные на станине бункер с подающим механизмом и связанный с ним многопозиционсный барабан, снабженный формами и устройством для срезания материала. Позиции барабана взаимодействуют с гидроцилинлрами для привода барабана и для выталкивания брикетов из форм. Это устройство не может быть...
Способ получения полых изделий из гранулированного или порошкообразного
Номер патента: 178090
Опубликовано: 01.01.1966
МПК: B29C 43/02, B29C 67/04, B29D 22/00 ...
Метки: гранулированного, полых, порошкообразного
...по заполнению термопластом формы, выдержки формы при температуре, необходимой для оплавления и спекания термопласта, прилегающего к стенкам формы, высыпания из формы неспекшегося термопласта, последующего оплавления оставшегося термопласта, охлаждения формы и извлечения из нее готового изделия.Толщина стенки изделия зависит от температуры и времени формования, а качество изделий - от размеров и геометрии частиц порошка или гранул, которые должны обладать высоким насыпным весом и хорошей сы. пучестью; в противном случае получается изделие низкого качества, Однако специаль. ная подготовка сырья во много усложняет и удорожает процесс, зачастую делая его не рентабельным.Согласно предлагаемому способу можно 11 олучать изделия достаточно...
Установка для удаления выпрессовок с поверхности покрышек
Номер патента: 178091
Опубликовано: 01.01.1966
МПК: B29C 37/02
Метки: выпрессовок, поверхности, покрышек, удаления
...открывающейся в бункер 17 для выпрессовок, Рабочая камера 14 связана со второй шлюзовой камерой 18 и разгрузочным устройством 19 с направляющими 20 и опорными 21 планками.Покрышка 22 с выпрессовкой-гребнем и выпрессовками на боковых поверхностях по о орным планкам 2 подается под отсекатель 4. Наружная дверца 7 шлюзовой камеры 6 открьпается, клапаны 9 отсекают поток хлад- агента, откидные опорные планки 3 устанавливаются в положение, указанное на чертеже, отсекатель 4 отсекает общий поток покрышек, а затем выдает в камеру 6 очередную покрышку. Откидные опорные планки 3 отво178091 Составитель Т. М. КозловаРедактор Л, К. Ушакова Техред Л, К. Ткаченко Корректоры: О. Б. Тюринаи Ю, М. Федулова Заказ 213/13 Тираж 1050 Формат бум, 60 Х 90/а...
178430
Номер патента: 178430
Опубликовано: 01.01.1966
МПК: B29C 65/10
Метки: 178430
...сварки термопластических материалов, содержащие корпус с рукояткой, трубку, в которой расположена спираль в керамике, и наконечник.Предложенная горелка отличается от известных тем, что в корпусе се установлены контактные планки, к одним концам которых подводятся провода, а к другим - начало и конец спирали, и упор, отделяющий керамику от корпуса. Такая конструкция горелки позволяет увеличить долговечность и надежность ее работы.На чертеже изображена описыгзае:,гая горелка в разрезе,Корпус 1 горелки имеет текстолитовую рукоятку 2 и два симметричных отверстия, через которые проходят провода к одним концам контактных планок 3. Провода закрепляются винтами 4. К друпгм концам контактных планок подводятся начало и конец спи. рали,...
178482
Номер патента: 178482
Опубликовано: 01.01.1966
МПК: B29C 33/76, B29C 45/14, B29C 45/36 ...
Метки: 178482
...литья под давленнем, содержащая неразъемный стержень для оформления внутрсннего отверстия, оглачиощаяся тем, что для получения цилиндрической фор. мы внутреннего отверстия, не требующего последующей обработки, с одновременным сокращением цикла литья в прессформе, стержень выполнен съемным н снабжен сталкивающей втулкой. присоединением заявкиИзвестны прессформы для изготовления пластмассовых деталей с отверстиями методом литья под давлением, содержащие не- разъемный стержень для оформления внутреннего отверстия. В таких прессформах невозможно получать длинные цилиндрические отверстия в тонкостенных деталях типа корпуса ручного воздушного насоса, без повреждения их, кроме того, необходимо полное охлаждение прессформы с...
Установка для нродольной ориентации полимерной пленки
Номер патента: 178483
Опубликовано: 01.01.1966
Авторы: Войханский, Едьсе, Константинов, Семенов
МПК: B29C 55/06
Метки: нродольной, ориентации, пленки, полимерной
...2 валков установлен обогре орисцтирую ций валок 4,С целью регулирогация длины участка ориентации, а следовательно, и изменения скорости деформации пленки, обогреваемый ориентирующий валок может перемещаться в вертикальной плоскости, например, с помоцтьо винта и гаки 5, закреплениоц в колесе червячного редуктора 6,Для уменьшения сил адгезии полимера к поверхности обогревас.,ого ориентирующего валка последний изготовляют из титана или гуммируют теплостойкой резиной (для пленок из по;иэти.еитсрефталата), или хромиру - ют (для пленок из полиэтилена низкого давлеция и полипропилена), В случае применения гуммироваииого обогреваемого ориентирующего валка установка оснащается нагревателем инфракрасного излучения 7 для обогрева его.Установка...
Способ получения изделий из бисерного пенополистирола
Номер патента: 178484
Опубликовано: 01.01.1966
Автор: Квитко
МПК: B29C 43/02, B29C 67/20
Метки: бисерного, пенополистирола
...где ма бъема в Зависимое от вт. свидетельства Хо Р 5 СОЕДП 5 Е 1 Е 55 ЗД 5 ВК 55,О Известный способ получения изделий из бисерного пецополистирола заключается в том, что сначала осуществляют предварительное вспешсвание гранул пенополистирола для получения требуемого объемного веса, затем тепловой обработкой подвспененных гранул в закрытом объеме производят формовацие, прп этом происходит дополнительное вспенивацце и слцпацие отдельных гранул в единое изделие. 1-1 едостаткамц известного способа явля. ются значительные затраты времени ц тепла,Предлагаемый способ получения изделий из бисерного пенополистирола заключается з том, что гранулы пенополистирола вспенивают максимально в свободном объеме, после чего вспененные грацулы...
178485
Номер патента: 178485
Опубликовано: 01.01.1966
МПК: B29C 37/02
Метки: 178485
...фиг. 1),конический золотник 14 которого (см. фиг. 4)насажен на вал 2 барабана 5, и получает вращение посредством кулачковой передачи 15привода 1 б. Корпус вакуум-распределителя Ис конической втулкой 17 (см. фиг. 4) жесткозакреплен на раме 1 станины,Механизм подачи заготовок на оправки 8представляет собою вращаемый посредствомцепной и зубчатой передач 18 диск 19 (см,фиг. 3) заданной толщины, расположенныймежду верхней 20 и нижней 21 неподвижными плитами, выполненными с заданным количеством отверстий, снабженными ограничительными стойками 22, предназначеннымидля укладки заготовок в стопки и одновременной подачи двух заготовок на оправки 8барабана 5 при помощи прижимных центрирующих втулок 28, соединенных со штокамицилиндров 24,...

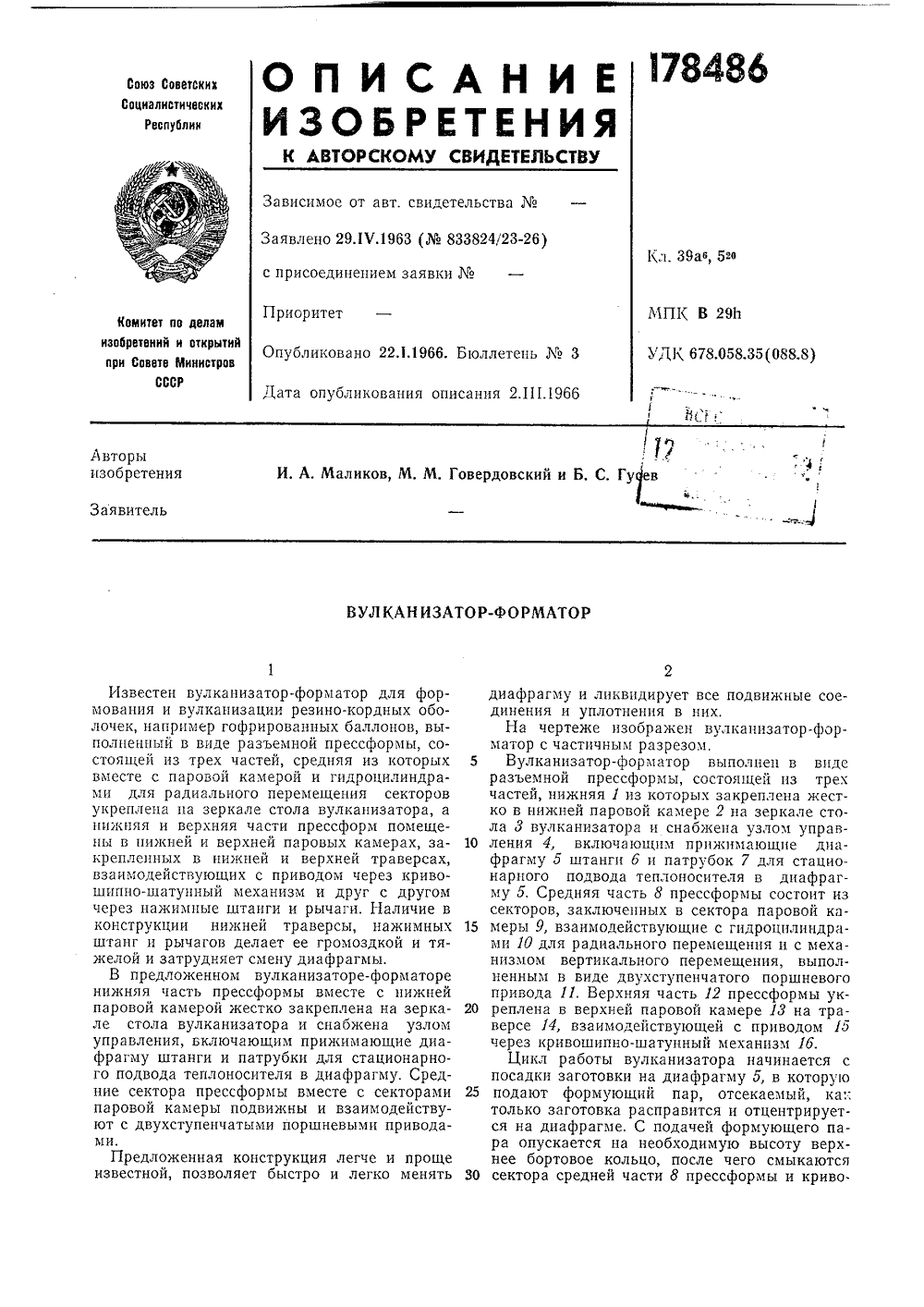

Вулканизатор-форматор
Номер патента: 178486
Опубликовано: 01.01.1966
МПК: B29C 33/24, B29C 35/04
Метки: вулканизатор-форматор
...часть 12 прессформы ук реплена в верхней паровой камере 13 на траверсе 14, взаимодействующей с приводом 15 через кривошипно-шатунный механизм 1 б.Цикл работы вулканизатора начинается спосадки заготовки на диафрагму 5, в которую 25 подают формующий пар, отсекаемый, кактолько заготовка расправится и отцентрируется на диафрагме. С подачей формующего пара опускается на необходимую высоту верхнее бортовое кольцо, после чего смыкаются 30 сектора средней части 8 прессформы и криво./7 Составитель т. Л. т. П. КуРил д, Курдомо Л К Ушакова Тс,ры: Л. Е, Марисин и еда кт (оррек Я Формат бум, 60 Х 905 Подписное по делам изобретений зете Лннистров СССР пр, Серова, д, 4Заказ 411 Тиг)аж 1 Объем 0,2 изд. л. ЦИПР Комитет открытии при С Л 1 осква,...
178974
Номер патента: 178974
Опубликовано: 01.01.1966
МПК: B29C 33/24, B29C 35/04, B29C 43/50 ...
Метки: 178974
...съемных протекторных колец для шнн типа РС. До настоящего времени гротекторные кольца изготовляли вручную н вулканизировали, одновременно опрессовывая в вулканизаторе со складываюшимся шаблоном, изготовленным согласно авт. св.172977.С целью полной автоматизации процесса вулканизации и использования вулканизатора в автоматизированной линии предложен вулканизатор, в котором прессформа снабжена кольцевым рычажным механизмом для привода секторов раз ьемной секторной прессформы. Устройство также снабжено перезарядчиком. выполненным в виде шарнирно укрепленных на поворотной колонке захватывающих челюстей, взаимосвязанных н приводимых в движение гидроцилиндрами.На фиг. 1 показан вулканизатор, внд спереди; на фиг. 2 то же, вид сзерху.На...
Устройство для намотки труб из стеклопластика
Номер патента: 179460
Опубликовано: 01.01.1966
Авторы: Махаринский, Миронов, Смыслов
МПК: B29C 53/46
Метки: намотки, стеклопластика, труб
...в горизонтальной плоскости и псремещеиие ес ца один оборот составляет величину, равную величине цдхлестки. Трубы, ю лучеццые с помощью таких устроцств, це обладают стабильными физико-механическими показдтелямц, тдк кдк опорцыс реакции цд опорных валиках имеют разную величину.1(ро:Р ТОГО, пляпаоня опрвкд под дсст ием идтяжсшя перекашивается, д увеличивать давление прижима верхним вдликом нельзя, так кдк сущсствует опасность разрушения стеклоткдци.Предлагаемое устрсйство отличается от из всстцых тем, что по,шипцики, в которых покоится ось оправки, устдцовлецы в вертикаль;ых направляющих рамы. Это улучшает физико-мехдиические характеристики изготовл немых труб,20 На чертеже изображено описываемое устройство.Нижни опорный валик 1 при...
Диафрагма для формования и вулканизации автопокрышек
Номер патента: 179462
Опубликовано: 01.01.1966
МПК: B29C 33/50, B29C 35/04
Метки: автопокрышек, вулканизации, диафрагма, формования
...автопокрышек, имеющие бочкообразную форму, не исключают дефектов получаемых изделий и не обеспечивают быстрого формования из-за трудности расправлення ;шафрагмы в покрышке.Диафрагма, выполненная согласно изобретению, лишена указанных недостатков; в отличие от известных она снабжена утолщениями в бортовой зоне в виде продольных ребер жесткости,На чертеже показана предложенная диафрагма в разрезе, Диафрагма выполнена в видс полого бочкообразного корпуса 1, в бортовой зоне которого расположены ребра жесткости 2. 2Диафрагма работает следующим образом.Прп форвговангги покрышки ребра жесткости препятствуют смещению бортовых колец и облегчают расправление корпуса диафрагмы 5 в покрышке, После окончания формования ивулканнзации ребра ускоряют...
Пресс-автомат для изготовления резиновыхизделий
Номер патента: 179463
Опубликовано: 01.01.1966
Авторы: Герасин, Кострюков, Литвиненко, Ольшаыщсии, Перевощиков, Равина, Смёткин
МПК: B29C 35/02, B29C 43/08, B29C 43/50 ...
Метки: пресс-автомат, резиновыхизделий
...с режущей кромкой матриц,Г 1 ри этом вилка 21 плотно прилегает к дос 30 ке 22,Затем в зазор между пуансонами 9 и 18 вводится некалиброванпая лента сырой резиновой смеси толщиной, несколько превышающей толщину формуемых изделий, Сжатый воздух подается в левый мембранный механизм, и толкатель 10 с закрепленными на пем пуансонами 18 перемещается вправо. Вследствие сжатия резиновая смесь, находящаяся между пуансонами, подвергается раздавливанию до тех пор, пока доска 11 не войдет в соприкосновение с регулировочпым винтом 18. Избыток смеси растекается в стороны. Для исключения опрокидывающего момента, возникающего при соприкосновении винта с доской, на последней укреплен ролик 2 З, катающийся по плите 24, Затем воздух из правого...
Способ изготовления резиновых сердечников для кабелей и проводов
Номер патента: 179464
Опубликовано: 01.01.1966
Авторы: Кузнецов, Оболенцев, Самойлов, Цикунов
МПК: B29C 35/02, B29D 23/00
Метки: кабелей, проводов, резиновых, сердечников
...для шприцованной заготовки сердечника проволочной основы, исключающей деформацию заготовки при ее перемещении от червячного пресса к вулканизатору непрерывного действия, Проволоку в червячном прессе опрессовывают эксцентрично, затем после перемещения заготовки от червячного пресса к вулканизатору для удаления проволоки делают продольный частичный разрыв заготовки, что приводит к снижению качества изготовления резиновых сердечников.Предложенный способ изготовления резиновых сердечников для кабелей и проводов с применением для шприцованной заготовки сердечника основы отличается тем, что основу заготовки из волокнистого материала скручивают в жгут, которыи при шприцевании опрессовывают и в вулканизаторе непрерывного действия вулканизуют по...
Устройство для изготовления нагревателей
Номер патента: 179851
Опубликовано: 01.01.1966
Авторы: Буйволов, Гольдберг, Флеер
МПК: B29C 47/02, B29C 47/52, B30B 11/22 ...
Метки: нагревателей
...1 подают стержев 2 5 ОГ 15 ерсИсотсекателя ), Затем включают привод 4, со.общаюипй отсекателю возвратио-поступа.тельное двцжеиие (в даицом случае приводом 30 служит идроцилиидр). При атом пресс 0 ио 3 ет плдстичиуо мдссу из приемной камеры 6 35 корпус 7. В иХод)ом отверстии корис Х 1 с 1 ССЯ П:ОТ 30 Ис 1 форМОВЬВс 1 СТ. я Ис) ЕТЕЭ)КС И13 вьДвливдется 5.есте с им.Дл 51 Г Р е к 1) )1 ц(е и и 53 и с ф 0 Р .( 015 к и и г) е(с 0 1 3(г Н) . чдот, отсектель од действс) гидроцилиид р перекрывает ОтверстС корпус и вылвливет утолщеииую часть 8 Вместе со сгерж 3 ем, одиовремеию выполняя требуемую фор)у иутреииего тори у гогищ 1 И 53) 30 ме 3 г Отсечки соот)етсуст дл 3 с 33 форм(и)яиои) участка.3,5 ИЖЕИИЕ СТЕРТКИЯ ИОС;С 01(.ЕЧКИ ОЕ ИССТ 15- ,1...
Способ получения низкотемпературной изоляции
Номер патента: 179902
Опубликовано: 01.01.1966
МПК: B29C 67/20, B29D 9/00
Метки: изоляции, низкотемпературной
...пленку) в определенном порядке наносят капли или кусочки вспениваемого впоследствии полимера, содержащего по весу 20 - 30% металлической (алюминиевой, медной) пудры. Нанесенные кусочки (капли) накрывают следующим экраном, на который снова наносят кусочки (капли) полимера и т. д. В результате вспенивания, для чего требуется термическое воздействие, режим которого обусловлен свойствами пластмассы, и отверждения получается система, состоящая из 2-х типов участков экранов, соприкасающихся между собой вспененными кусочками (каплями) пластмассы, площадь которых составляет в сумме не более 15 - 20% от общей, и не соприкасающихся. 80 - 85% площади пакета - свободные от контактов участки, которые представляют собой по существу идеальную...
Патентно. ггхнйчиа-. дя €5лиотскд
Номер патента: 179905
Опубликовано: 01.01.1966
МПК: B29C 47/06, B29C 49/22, B29C 49/64 ...
Метки: ггхнйчиа, патентно, €5лиотскд
...изготовления двухслойных пустотелых изделий из термопластов посредством раздува в разъемной форме заготовки-экстру- дата труба в трубе с последующим охлаж дением, отличтотцйсл тем, что, с целью изготовления двухслойных пустотелых изделий с цилиндрическим сквозным отверстием, например кухтылей, и увеличения производительности, сжатый воздух подают между труб ками заготовки-экструдата и охлаждают изделие с внешней и внутренней сторон непо средственно после раздува вне формы. Известные способы изготовления двухслойных пустотелых изделий из термопластов не позволяют получать полые изделия с цилиндрическим отверстием, Процесс раздувки ведут в замкнутой форме, что, естественно, увеличивает срок выдержки в ней изделия и снижает...
Установка для изготовления двуслойных пустотелых изделий из термопластов
Номер патента: 179906
Опубликовано: 01.01.1966
Авторы: Золоторевский, Иванов
МПК: B29C 47/26, B29C 49/22, B32B 1/08 ...
Метки: двуслойных, пустотелых, термопластов
...смонтированных на станине 4, роторов б с дистрибуторами б энергоносителя и охлаждающейсреды, зубчаток 7 поворота роторов, ножей 8для отрезания заготовки от формующей головки и экстракторов 9, удаляющих изделиес роторов,На каждом из роторов смонтированы коллекторы 10, выполненные в виде двух плит11 и 12 с пазами, верхняя из которых снабжена соплом 13 и стержнем 14, оформляющимцилиндрическое отверстие пустотелого изделия, а нижняя имеет два штуцера 1 б с трубками 1 б, соединяющими сопло с дистрибутором ротора. Смыкание, разъем форм, вращение роторов, подача охлаждающей рабочей среды (хладагента) и работа экстрактора про изводятся с помощью гидравлических систем.Установка работает следующим образом.Заготовка-экструдат 17 системы...
Автомат для зачистки грата у прессованных цилиндрических изделий
Номер патента: 179907
Опубликовано: 01.01.1966
Авторы: Денисов, Курбаков, Новиков, Симановский
МПК: B29C 37/02
Метки: автомат, грата, зачистки, прессованных, цилиндрических
...к ползуну 2 б, который с помощьювинтовой пары 27, 28 и 29 может перемещаться в пазу корпуса 30, установленного ца кронштейне 31.Каждая из фрез 12 и 13 укреплена ца ва лу 32 (см. фиг. 4), связанном муфтой ЗЗ сэлектродвигателем 34. Положение фрезы можно регулировать вращением шкива 35.Автомат работает следующим образом, В бункер 23 загружают стержни, подлежа щие зачистке, Питатель 24, вращаясь, захва 179907тывает стержень и переносит его на каретку (, которая в это время находится в зоне укладки и ориентации стержня.Валики 4 и 5 каретки, войдя в зацепление с гуммированным роликом б, который приводится во вращение электродвигателем 17, получают вращательное движение, передающееся стержню 16, до тех пор, пока последний не будет...
Весовой датчик
Номер патента: 179908
Опубликовано: 01.01.1966
Автор: Иотека
МПК: B29C 45/76, G01G 5/02
...в электрические сигналы подает команду на соответствующее изменение вторичного давле ция инжекциц в термопластавтомате.1-1 а чертеже изображен описываемый датчик.Он имеет два рычага 1, на грузопрцемныепризмы которых опирается своими подушка ми стойка 2 с грузопрцемной чашкой 3, Опорные призмы рычагов лежат ца опорных подушках 4. На рычагах установлены подвижные противовесы 5 для тарцрованця датчика, Стойка несет снизу поплавок б, погружеццый 20 в рабочую жидкость (минеральное масло),налитую в неподвижный бачок 7. Последний сообщается с подвижным бачком 8. Датчик уравновешивается противовесами в случас отсутствия ьзвешцваемого изделия на чашке 25 ц прц уровне жидкости ца нижней линии рабочей части поплавка, Для контроля...
Устройство для подогрева заготовок автопокрышек
Номер патента: 179910
Опубликовано: 01.01.1966
Авторы: Вайнер, Всесоюзный, Сомов
МПК: B29B 13/02, B29C 35/04, B29C 35/08 ...
Метки: автопокрышек, заготовок, подогрева
...форматора-вулканизатора и выполнены в виде раздвижных секторов с пневмопрцводом, образующих в сомкнутом положении полость, внутри которой расположена заготовка автопокрышки.На фиг. 1 изображено устройство для подогрева заготовок автопокрьппек стандартной конструкции, а на фиг. 2 - автопокрышек типа Р.Устройство состоит из секторов 1 с нагревательными элементами 2, смонтированных на рычагах 3, которые закреплен ы на патроне 4 механизма загрузки форматора-вулканизатора для автопокрышек обеих конструкций. Рычаги соединены со штоком мембраны 5 (фиг, 1) или цепной передачей 0 (фиг. 2) со штоком пневмоцплиндра 7. Нагревательные элементы могут быть выполнены в виде ин фракрасного излучателя или системы трубок по которым пропускается...
Индивидуальный вулканизатор для ремонтапокрышек
Номер патента: 179911
Опубликовано: 01.01.1966
Авторы: Бородкин, Гордеев, Максименко, Фадеев
МПК: B29C 33/28, B29C 35/04
Метки: вулканизатор, индивидуальный, ремонтапокрышек
...опорных зубьев байонетного затвора 14, взаимодействующего с гпдрсцилиндром 15. Последний расположен на верхней крышке и передает на нее усилия прп запнрании и отпирании вулканизатора байонет ным затвором. На левой колонне шарнирнозакреплен механизм 16 подачи покрышек, выполненный в виде полукольцевого захвата с роликами.Вулканизатор работает следующим обра зом.Подготовленную для вулканизацпн покрышку со вставленными в нее нарочной камерой н адаптером механизм 16 помещает между открытыми полуформами. С помощью гидро цилиндра 5 выталкиватель б поднимается вкрайнее верхнее олоее и принимает покрышку с механизма 16, который возвращается затем в исходное состояние. Выталкиватель опускается в крайнее нижнее положе нпе, и покрышка ложится в...
Приспособление для ввода и наложения резинового рукава на внутреннюю поверхность гуммируемойтрубы
Номер патента: 179913
Опубликовано: 01.01.1966
МПК: B29C 63/34, B29C 70/78
Метки: ввода, внутреннюю, гуммируемойтрубы, наложения, поверхность, резинового, рукава
...трубу рукава такимприспособлениями, как правило, нарушается клеевая пленка, и рукав на внутреннюю поверхность трубы накладывается недостаточно кя честве;ио.Предлагаемое приспосоолепие отличается от изгестпьх тем, что торцовые диски со штуцерами закреплены В немд трубчатой Опэдвкс, вылолпспной с п 1 эодольпымп зубь 51- ми п отверстиями по их впадинам, что позволяет вьодить резиновый рукав в трубу без нарушения клеевой пленки, а также повысить кдчество наложения рукав. Резиновый рукав 7, имеющий наружныйдиаметр, равный внутреннему трубы 3, после предварительной подготовки надевается на оправку. Концы рукава нд пей зджпмаются 5 хомутами 8, В оправке создается вакуум, ирукав плотно ее облегает. Зубчатая форма оправки позволяет уменьшить...
