B29C — Формование или соединение пластиков; формование веществ в пластическом состоянии вообще; последующая обработка формованных изделий, например ремонт

Номер патента: 152305

Опубликовано: 01.01.1962

Автор: Лисицын

МПК: B29C 43/16, B29C 43/52

Метки: гладильному, листового, например, одежды, пенополиуретана, подплечиков, поролона, пресс-форма, прессу

...прессу; на фиг. 2 - разрез по А-А на фиг. 1,Пресс-форма выполнена в виде металлических по форме изделий вкладышей 1, укрепленных на нижней подогреваемой подушке 2 гладильного пресса, оборудованного также верхней подогреваемой подушкой 3, и снабженных режущими кромками 4 по контуру. Последние крепятся винтами 5, а пресс-форма - контрольными шпильками б в отверстия а.Работа пресс-формы к гладильному прессу для изготовления деталей одежды, например подплечиков из листового поролона (пенополиуретана) х, осуществляется путем одновременного формования и вырезания. При этом нижнюю 2 и верхнюю 3 гладильные подушки нагревают до определенной температуры. Верхняя гладильная подушка 3, нагревая упомянутый листовой поролон, сжимает его на...

Номер патента: 152560

Опубликовано: 01.01.1963

МПК: B29C 45/68

Метки: 152560

...плит 1 и 2, подьижной плиты 3 и регулировочной плиты 4, гидроцилиндров 5 и 6 быстрого перемещения подвижных плит и дожимного гидроцилиндра 7 1 фиг. 1). Неподвижные плиты связаны между собой стяжными колоннами 8, воспринимающими усилия, возникающие при смыкании формы. Эти колонны являются также направляющими для подвижных плит.Рабочий плунжер 9 представляет сооой телескопическую систему цилиндров, размещенных так, что при замыкании формы между выводным цилиндром и рабочим плунжером находится регулировочная пли152560та 4, имеющая отверстие, и гидромеханическое устройство, в виде рейки 10, приводимой в движение посредством гидравлики, и поворотной опорной крышки 11, связанной посредством зубчатого сектора 12 с рейкой.Работа механизма...

Номер патента: 152561

Опубликовано: 01.01.1963

МПК: B29C 35/06, B29C 35/16

Метки: 152561

...предлагаемого устройства-показана на чертеже,Устройство состоит из смонтированных на общей станине 1 узлов вулканизации, очистки и охлаждения: змеевика 2, бака 3, насоса 4 типа ШН, охлаждающего и приемного приспособлений (на чертеже не показаны).Работа устройства состоит в следующем. Из бака 3 теплоноситель, нагретый до 150 - 160, подается через открытый кран 5 в шестеренчатый насос 4, который создает движение теплоносителя в змеевике 2. Из пресса б выпрессовывается кабельный сердечник, который, пройдя соединительный патрубок 7, входит в нижний виток змеевика, Поток теплоносителя транспортирует сердечник; одновременно идет процесс вулканизации. Скорость потока теплоносителя в змеевике регулируется в зависимости от скорости...

Номер патента: 152562

Опубликовано: 01.01.1963

Автор: Матвеев

МПК: B29C 33/20, B29C 35/06

Метки: бездорновых, вулканизации, непрерывной, рукавов

...в вулкапизационную камеру 3 и несущих полуформы 4 и 5, образующие при смыкании цилиндрический туннель. С целью плотного взаимного соединения полуформ в процессе вулканизации конструкция снабжена замковым соединением б типа молния с клином 7, для чего в соответствующие элементы прессформ помещены сочетающиеся металлические пластинки 8 и 9 с фигурными выступами. Работа устрой ств а, Когда передний конец рукава достигает приемного отверстия 10, в рукав подается горячая вода (70 - 90 С) под давлением 4 ата, второй конец заглушается. Передний конец рукава подхватывается верхней 1 или нижней 2 цепью, которые создают вокруг рукава оболочку, заменяющую свинцовую, и при движении цепей начинается процесс вулканизации. Каждая точка рукава...

Номер патента: 152563

Опубликовано: 01.01.1963

МПК: B29C 35/02, B29C 45/14, B29D 29/08 ...

Метки: 152563

...при Совете Министров С Опубликовано в Бюллетене изобретений1 за 1963 г.редмет изобретен зиновых плоскозубчатых ремней ы, имеющей зубчатую матрицу, повышения производительности ью под давлением с использовармы. Способ получения бесконечных ре с применением разборной пресс-форм с тлич ающийся тем, что, с целью труда, исходное сырье подвергают лит нием компрессионно-литьевой пресс-фо Известны способы получения бесконечных зубчатых ремней из резинотканевых материалов с использованием обычной пресс-формы, матрица которой снабжена зубчатой нарезкой для формования заранее полученного полуфабриката.Предлагаемый способ отличается тем, что сырье подвергают литью под давлением с использованием компрессионно-литьевой прессформы, что повышает...

Номер патента: 152606

Опубликовано: 01.01.1963

МПК: B29C 65/48

Метки: 152606

...столе, состоящем из кулачка 2, каретки 3 с валом 4, червячной шестерни 5 и валсм червяка б.Поворотный стол приводится во вращение от электродвичерез ременную передачу 8.В зависимости от контура, по которому нужно нанести г выполняется профиль кулачка 2 поворотного стола.Подача герметика обеспечивается следующим образом. В момент нажатия на пусковой рычаг 9, расположенный на каретке 3, освобождается связанный с валом 4, фиксатор 10, замыкаются контакты 11, и ток подается к электродвигателю 7 и к электромагниту ЭМ, с подвижным сердечником которого связан воздушный клапан 12.М 152 б 06 Воздух из сети подается по гибкому шлангу 13 в пневмоцилиндр 14 и через поршень со штоком 15 давит на поршень 1 б шприца 17. Шприц 17, закрепленный на...

Номер патента: 152733

Опубликовано: 01.01.1963

МПК: B29C 41/30, B29C 41/36

Метки: 152733

...способ волоку отличается от. изве рацию нанесения покрыти смазку. Для этого пластмаСпособ нанесения пла чается в следующем. При подают под давлением в с проволока. Под действием в очаге деформации при в покрывает проволоку.В зависимости от наз дечника и покрытия, а та подачи порошка пластмас нанесения пластмассового покрытия на простных тем, что он позволяет совместить опея с операцией волочения, а также исключить ссу в виде порошка подают в волоку.стмассового покрытия на проволоку заклюволочении проволоки порошок пластмассы мазочный конус волоки, где его захватывает высокого давления и тепла, выделяющегося олочении, порошок пластмассы плавится н начения проволоки выбирают материал серкже режим волочения и приспособление для...

Номер патента: 152810

Опубликовано: 01.01.1963

МПК: A22C 13/00, B29C 53/52

Метки: 152810

...шестерен в блоках выполнено следующим образом. На ось 14 свободно насажен подшипник 15, на котором укреплена шестерня с эластичным венцом 1 б, изготовленным, например, из резины или эбонита, с модулем зуба 0,5 мм. Один конец оси 14 посредством винта 17 и планки 18 крепится к швеллеру 19 жесткости, а другой ее конец при помощи винта 20, планки 21 и винта 22 к оси 2 З смежной шестерни и т. д., свободный конец оси крайней (справа по чертежу) шестерни при помощи планки 24 прикреплен к швеллеру 19 жесткости, Шестерни 11 расположены внутри консольной трубы 2, Паразитные шестерни 12 крепятся на подвижной раме 4 и постоянно сцеплены с косозубыми шестернями.7 и 8 соответственно в каждом блоке.Лента 10 подается под определенным углом на...

Номер патента: 153119

Опубликовано: 01.01.1963

МПК: B29B 13/02, B29C 31/00

Метки: 153119

...внутреннюю полость емкости с отводо.л, соединенным с загрузочным устройством пресс- автомата.На чертеже показано предлагаемое устройство,Устройство работает следующим образом.Под действием статического давления столба порошка в бункере 1 порошок через трубу 2 и питатель 3 высыпается на перфорированную перегородку 4 и располагается вокруг отверстия питателя конусом, угол между образующей которого и поверхностью перегородки равен углу естественного откоса.Горячий воздух, поступающий снизу через перфорированную перегородку 4, подхватывает высыпавшийся порошок и равномерно рас15319пределяет" его по всей поверхности перфорированной перегородки. Затем через щель 5 и отвод б порошок поступает в разгрузочное приспособление...

Номер патента: 153120

Опубликовано: 01.01.1963

МПК: B29C 35/04, B29C 67/10

Метки: 153120

...ри по- . Одна ся при тных т о соедиа так раме ю форм емещае испособления - крепление на фиг, 3 - ставки к оправке,Каркас 1 служит для монтажа всех частей приспособления, На каркасе смонтированы поворотная в подшипниках 2 рама 3 и форма 4 для вулканизации, состоящая из двух полостей, шарнирно соединенных между собой, На раме 3 закреплены разъемные в горизонтальной плоскости оправки 5 и б. Оправка 5, служащая для крепления ремонтируемой камеры 7, неподвижная, оправка б подвижная. Она приводится в движение вручную винтовой парой 8 и служит для крепления секторной вставки 9. Для наложения секторной вставки на камеру 7 внахлестку (фиг, 3, 4) камеру выворачивают поверх краев оправки 5, а секторную вставку 9 - поверх краев оправки б....

Номер патента: 153121

Опубликовано: 01.01.1963

МПК: B29C 41/14, C08J 5/02

Метки: 153121

...вблизи границы слоя с внешней стороны градиент концентрации почти такой же величины, как и в начале процесса после первого погружения. Как следствие, движух х 1 фо х1 дохоххоОЭхщОй хо хМ х абсолютноев воздухе в латексе 142 0,37 132 в 1 0)54 67 в 1 1 5// 10 810 20 45" 10 15" 94 15 13 810 Предмет изобретения Способ изготовления маканых изделий из латексов методом ионного отложения, отл и ч а ю щи й с я тем, что, с целью улучшения качества изделий и увеличения ассортимента латексов, форму с образующимся гелем периодически погружают в латекс и вынимают из него при соотношении времени нахождения формы в латексе и времени пребывания ее в воздухе от 1: 3 до 1:6. Составитель описания М, С. ХухлинРедактор Н, И. Мосин Техред А, А, Кудрявицкая...

Номер патента: 153558

Опубликовано: 01.01.1963

МПК: B29C 47/20

Метки: 153558

...шарнирными полумуфтами и опорной штангой, пропущенной через внутреннюю полость червяка, Благодаря такой конструкции качество изделий повышается.На чертеже показана предлагаемая головка в разрезе.Головка включает штангу 1, оканчивающуюся с двух сторон резьбой. Один конец штанги прикрепляется к фланцу 2 с помощью двух гаек 3, на другой конец штанги навертывается левая полумуфта 4.С помощью креста 5 и пальца 6 к левой полумуфте присоединяется правая полумуфта 7, в которую ввертывается сменный дорн 8, В переднюю часть червяка 9 стальная втулка 10 впрессована, а между втулкой и левой полумуфтой находится бронзовое кольцо 11.Втулка 10 и кольцо 11 предохраняют головку от износа при в щении червяка. Правая н левая полумуфта служат для...

Номер патента: 153559

Опубликовано: 01.01.1963

МПК: B29C 43/02, B29D 11/00

Метки: 153559

...части пуансона и радиусом кривизны меньшим, чем радиус кривизны рабочей оформляющей поверхности его. При таком способе изготовления оптических линз исключаются воздушные включения.На чертеже показана схема прессования заготовки по предлагаемому способу.Предлагаемый способ заключается в том, что предварительно прессуют заготовку с большей высотой и меньшим радиусом кривизны по сравнению с высотой и радиусом готовой детали. Отформованную и остывшую заготовку закладывают в пресс-форму с правильными размерами оформляюгцих поверхностей.Форму с вложенной заготовкой нагревают до температуры, при которой заготовка размягчается. Процесс формованпя ведут под вакуумом. В процессе формованпя подвижная часть формы находится под постоянным...

Номер патента: 153560

Опубликовано: 01.01.1963

МПК: B29C 55/30

Метки: 153560

...средствами и регулируемой камере 8 стекложгут проходит через зону предварительной полимеризации, В камере 9 - через зон желатипизации, Перед камерОЙ 8 и межкамерами 8 и 9 Номецепь В з 515 кином устройстве Оожимающие 1 ильеры 15 и 1 б. Отверстия фильеры 15 по сравнению с профилем готового изделия имеют некоторый запас, примерно 1 л 1, так что в этой фильере на изделии остается еще небольшой излишек пластмассы. С РоъОщью помещенной между обеими камерами обжимающей фильеры 16 из стекложгута удаляется оставшийся воздух,По Въходе из камеры 9 (ткгут еще пластиче: и легко поддается деформации) стекложгут проходит последнюю обжимающую фильеру 17, в которой ему придается окончательная форма. Бремя и температура отверждения рассчитаны так,...

Номер патента: 153561

Опубликовано: 01.01.1963

МПК: B29B 15/10, B29C 67/20, B29D 9/00 ...

Метки: 153561

...армирующим слоем на основе стеклонаполнителя и полиэфирной смолы, с бетонной или цементной поверхностью.На фиг. 1, 2, 3, 4 и 5 показан технологический процесс изготовления тепло-звукоизоляционных композитных конструкций из пенополистирола и минеральных вяжущих с арматурой по предлагаемому способу.М 153561 формование в формово:ной машине; распалубка вынутой из машины пенопластовой плиты с нанесением на внешнюю сторону и торцы облицовочного покрытия армирующего слоя на основе стеклонаполнителя и полиэфирной смолы; укладка пенопластовой плиты поверхностью, свободной от армпрующего слоя, на неотвердевшую поверхность железобетонной или армоцементной плиты, предварительно покрытую поливинилацетатной эмульсией.Последняя операция может быть...

Номер патента: 153562

Опубликовано: 01.01.1963

МПК: B29C 41/20, B29C 41/36, B29C 41/46 ...

Метки: 153562

...в ней применена замкнутая циркуляционная труба, соединенная с покрываемой металлической трубой. Благодаря такой конструкции предотвращается унос порошкового термопластического материала в процессе нанесения покрытия.На чертеже показана схема предлагаемой установки.Установка включает нагревательный узел, выполненный в виде змеевиковой нагревательной рубашки 1, вентилятор 2, замкнутую цпркуляционную труоу 3 с питателем 4. В замкнутую цнркуляцнонн 1 ю трубу встраивается покрываемая труба 5.Путем взвихрепия термопластического материала воздушным потоком создается контакт его с нагретой металлической поверхностью трубы 5, в результате чего происходит оплавление термопластического материала и адгезия его к металлической поверхности. При этом...

Номер патента: 153724

Опубликовано: 01.01.1963

МПК: B29C 31/02

Метки: 153724

...2 лля .Машин плоской пецати, Формы, прсл 332333 аче 3 цы(5 лляодного типа мяццц, зяклсчецы в цзолировяццы; е.;косл .), к кя)к.Йиз которых све 3), полвлец т)убог/роно 4 лля За)3 вИ кяк ор 533(33 тяк:; холодной волы, я снизу- трубопровод 5 для слива во;ы,Е,скось цест ц)ис 10 собление лг 5 Бьтягцвяц 3 я ягКОВ и ц 0)-мы 2, снабже;цое плитой 7 с отверстием лля оси 8 валика 6, установленцоц Б фо)МЕ С 30ОЛО С Б 03330)ОСО 33 СПТкс,Ь:ОГО П(дС 3 СцЕИИ 5 Бнедц 1 ол леЙс Кс) сжяГОГО ПГ)зл хс 3, цлсксемОГО цсВ)30(33 С 3Г)3 ПОтрубопроводу 9 Б цилиндр 10.ФО).Ц 2 СОЕЦЦЕЫ т)МС)0 РОБО,Г)3 11 С КОТС 0,"1 12, И)ССГнс 33323 ЕНць 1 м лг 1 я пОЛГООБц Бсгц)асс 15, хГ)30,3 1 св 5 зяц т)бОП)015;0 14 сП 33(3)МОС 33 СТС 3 ОЙ, ОЙЕССИ 230 ПСР ПО;с 3 М Бс 313 Ъс 3...

Номер патента: 154384

Опубликовано: 01.01.1963

МПК: B29C 43/08, B29C 43/36, B29C 43/52 ...

Метки: 154384

...элемент кольца, В эти же пазы вместо трубчатых нагревателей можно поместить катушку из теплостойкого провода, которая образует переменное магнитное поле, индуктирующее в массе кольца ротора вихревые токи,Между пазами в соосных отверстиях (от гидроцилиндров копиров и др.) перемещаются пуансоны 3 и матрицы 4 в виде цилиндрических штоков. Формующие поверхности 5, 6 имеют форму, необходимую для прессуемой детали. Внутри штоков проходят выталкиватели 7.М 154384. Температура во всех частях кольца одинакова, поэтому для ее контроля и регулирования на всех пресс-формах применяют один датчик 8 температуры (термопара или термосопротивление). Датчик температуры подсоединен к контактным кольцам 9, по которым скользят щетки 10, соединенные с...

Номер патента: 154385

Опубликовано: 01.01.1963

МПК: B29C 51/30

Метки: 154385

...2 - то же устройство, 1с квадрата на круг; на фиг. 3 дана конструкция шарпредлагаемого устронства.Устройство состоит нз двух плоских заз 1 кнутых колец 1 плп рамок 1 и и 1 еты 1 эех поды стержней 2, соединясхых с кольцами или рамками посредством шаровых шарп:ров 3.Шаровой шарнир (см. фиг. 31 выполнен в виде шара " из стали марки СТсо сквозным отверстием, в котором нарезана резьоа Чдля ввертывания стеркня 2. Соединяют шар с кольцо:;1 илн рамкой двмя накладками з, болтам 1 6 н гайками 7,В устройство вкладывают лист картона, расправлгпот его по диа., етру колец, образуя форму для формования изделий, Благодаря на154385личин шаровых шарниров кольца и квадрат могут передвигаться по стержням и таким образом изменять размеры формы. В свою...

Номер патента: 154507

Опубликовано: 01.01.1963

Автор: Действительный

МПК: B29C 51/12

Метки: винтовой

...параллельно первому.На чертеже изображено приспособление для изготовления винтовой спирали из пластмассовой проволоки (боковой разрез).Конструкция его включаетнеподвижный корпус 1, в котором установлен диск 2, вращаемый втулкой 3 через шип 4 кривошипного вала Б, расположенного сооспо с намоточным стержнем 6, закрепленным на диске, Намоточный стержень приводится во вращение через планетарную передачу 7. Втулка 3 сочленена с диском 2 свободно, а с проволокоподводящей трубкой 8, снабженной тормозной гребенкой 9, жестко. Проволокоподводящая трубка опирается на шип 10 второ;о кривошипного вала П, расположенного параллельно первому.154507Приспособление работает следующим образом, Проволока 12, сматываясь с катушки 13, через отверстие...

Номер патента: 154662

Опубликовано: 01.01.1963

МПК: B29C 51/12

Метки: 154662

...окончании намотки и отверждения элементы оправки разъединяют, смешают и извлекаот из внутренней части отформованной пружины,Для получения пружины пропитанньш связующим стекловолокнпстый материал наматывают на разъемные в осевои плоскости цилиндрические оправки, имеющие винтовые выточки на наружной поверхности. При этом одновре.;енно с НаокоЙ сте 1 ложгут Оожнмаютбкой стальной лентой, имеющей ширину, соответствуюшуо ширине выточки на оправке.Предложенный способ позволяет получать витые пружины нз пластиков, армированных различными волокнами, а также применять различные связующие, в том числе такие, которые не требуют для отверждения повышенного давления и температуры. едмет изобретения Способ изготовления витых пружин растяжения и...

Номер патента: 154863

Опубликовано: 01.01.1963

МПК: B29C 45/26, B29C 45/40

Метки: 154863

...литер различной толщины стержни 16 выполнены с возмокностью перемещения вдоль пазапуансона с помощью червячно-винтовой пары 17, смонтированной вплите 7, регулируемой винтом 18.Устройство для выталкивания литер выполнено в виде укрепленаых на фланце 3 с помощью направляющей колонки 19 плит 20 и 21и смонтированных на плитах выталкивателей 22, взаимодействующихс неподвижным упором 23 машины (фиг, 1 а).Для регулирования выталкивателей 22 в соответствии со стержнем 16, каждый выталкиватель имеет винтовую нарезку и снабжен ганкой 24, укрепленной в подвижном фланце 3, при вращении которойрегулируется положение стержня 16, создающего форму литер. Приустановке выталкивателей 22 их плоскости должны совпасть с плоскостями стержней 16.Литьевдя...

Номер патента: 155143

Опубликовано: 01.01.1963

Авторы: Действительный, Иностранна

МПК: B29C 47/24, B29C 47/28

Метки: 64507223, «бюллетене, головка, делам, изобретен, изобретений», комитет, материалазаявлено, министров, ноября, открытий, ребристого, совете, сссроиубликовано, трубчатого, экструдеру

...детали 2, с зазором для выдавливания экструдируемого материала. Оое детали монтпру(отся так, чтоОы 011 и закрывали нижний конец камеры 4 принудительного 1 нтання пластиком в экструдере. Деталь 2 присоединена и конической голов155143ке 1, сидящей на валу или трубке 5, проходящей через камеру 4 и Выходящей в коническое расширение в корпусе б. В последнем имс 1 отся две диаметрально противоположные распределяющие канавки 7, сходящиеся против питательного отверстия 8, через которое шнеком 9 подается пластик.Дстяль 3 полуяет Вращение От Вяля д, приВодимого В движение через звездочку 10 и цепь 11 от какого-либо источника энергии.Для вращения детали 2, смонтированной на детали 12, служащей одновременно наружными стенками для головки 1,...

Номер патента: 155287

Опубликовано: 01.01.1963

МПК: B29C 43/30, B29C 53/24, B29C 59/04 ...

Метки: 155287

...пленок 7; сдваивающие валки 8; формовочное устройство в виде обжим;1 ых съемных колец (на схеме не показаны 1, насаженных на Вялы Валков 9 г.редваритель 11 ой формовки.Отдельные пары валков 9 устроены таким ооразом, что первая пара валков Выполняет первую волну, вторая - вторую и т. д. Балки изготовлены так, что профиль в виде кольца насакиваот на вал валка и крепят, что позволяет составить любой заданный профиль. Валки предварительной формовки могут подничаться и опускаться.Пара передающих валков 10, которые приводятся во вращение плавно регулируемыч приводом, протягивает полотнище и одновременно служит валками для предварительной формовки. Передающие валки 10 имеют размеры, соответствующие окончательньв размерам профилей, а поэтому...

Номер патента: 155930

Опубликовано: 01.01.1963

МПК: B29C 35/04, B29C 43/50

Метки: 155930

...с кривошипно-шатунным приводом 4, механизм управления диафрагмой с гидроцилиндром 5 и штоком б и механизм загрузки и выгрузки изделий.Механизм загрузки заготовок и выгрузки свулканизованных шин выполнен в виде несущей вилки 7, закрепленной на вертикальном валу 8, вращающемся от гидроцилиндра 9 через реечно-шестеренчатую пару 10 и 11 и одновременно перемещающемся в осевом направлении телескопическим гидроцилиндром 12, расположенным в нижней части станины.Форм атор-вулканизатор работает автоматически от командного электропневматического прибора типа КЭПу,Заготовка изделия,13 подается на несущую вилку 7, которая гидро- цилиндром 9 через.рейку 10 и шестерню 11 поворачивается так, что изделие устанавливается, соосно со штоком б...

Номер патента: 156670

Опубликовано: 01.01.1963

МПК: B29C 45/46, B29C 45/74

Метки: 156670

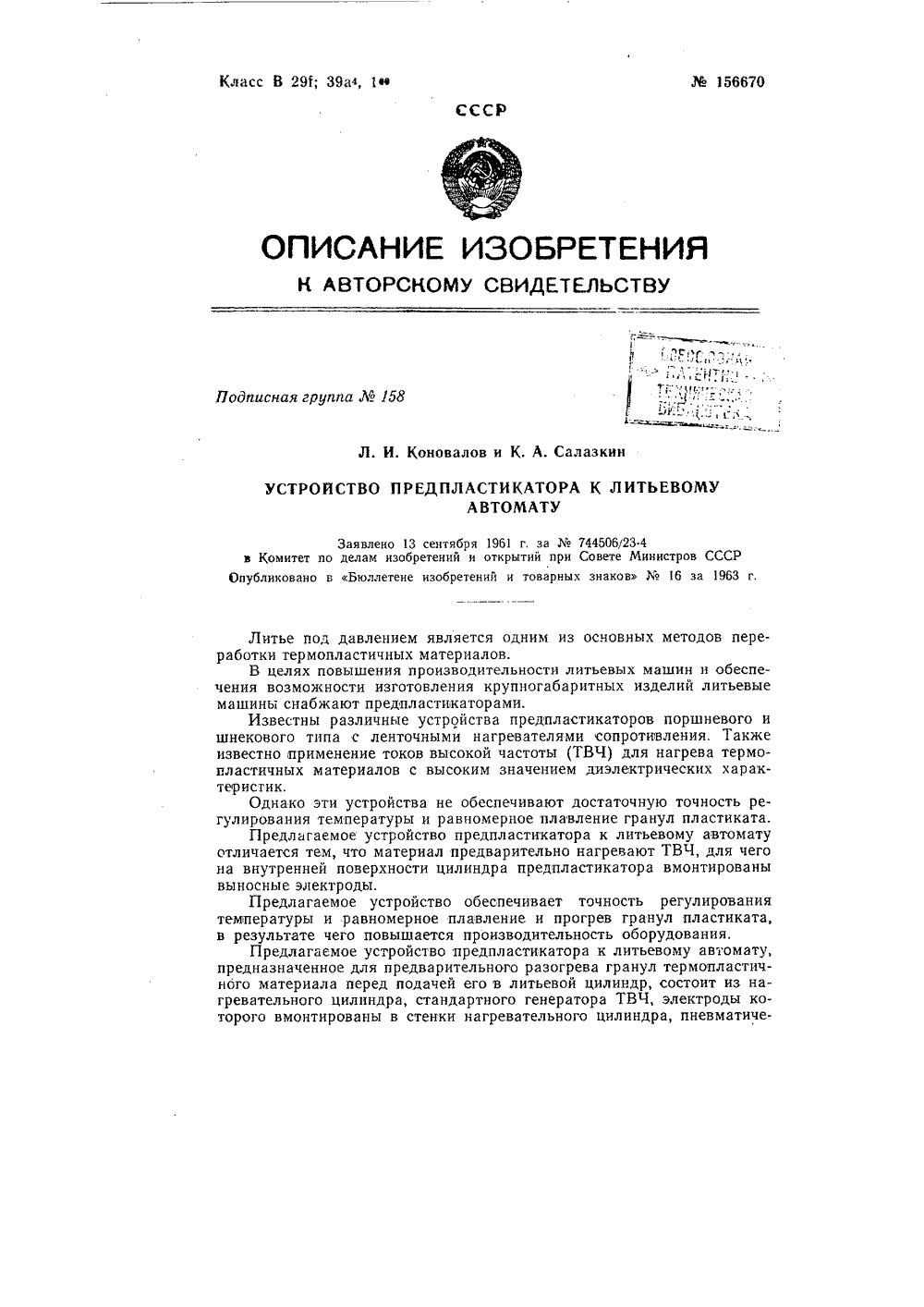

...в результате чего повышается производительность оборудования.Предлагаемое устройство предпластикатора к литьевому автомату, предназначенное для предварительного разогрева гранул термопластичного материала перед подачей его в литьевой цилиндр, состоит из нагревательного цилиндра, стандартного генератора ТВЧ, электроды которого вмонтированы в стенки нагревательного цилиндра, пневматиче156670ского питателя для подачи расплавленного материала в литьевой цилиндр,На чертеже показан разрез предлагаемого устройства, где: 1 - цилиндр предварительного разогрева; 2 - электроды; 3 - пневматический питатель; 4 - литьевой цилиндр; 5 - плунжер, который служит для продавливания расплавленного материала в литьевой цилиндр; генератор высокой частоты...

Номер патента: 156671

Опубликовано: 01.01.1963

МПК: B29B 15/00, B29C 51/24

Метки: 156671

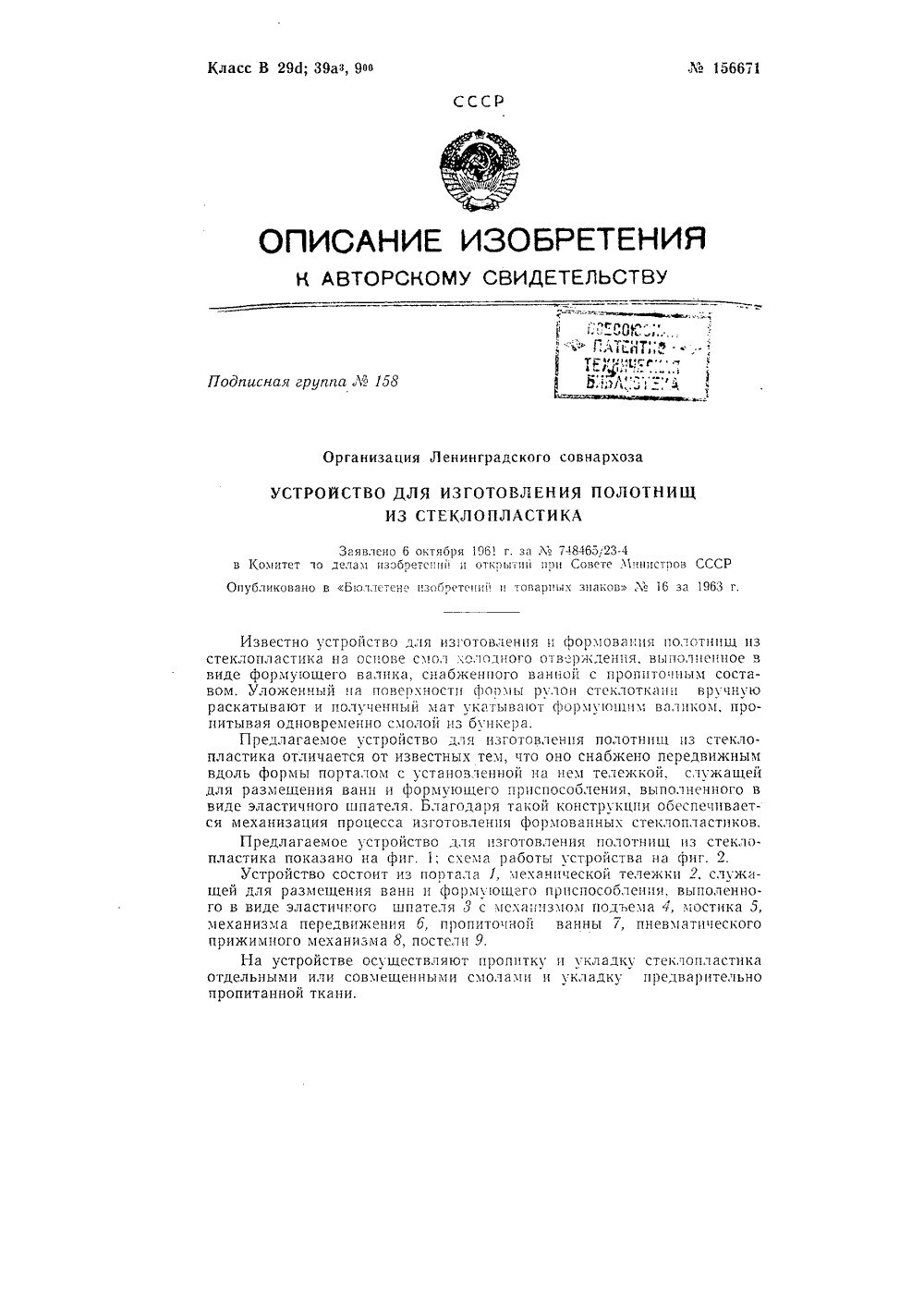

...пз стеклопластика отличается от известных тем, что оно снабжено передвижным вдоль формы порталом с установленноп на нем тележкой, слжащеи для размещения ванн и формующего приспособления, выполненного в виде эластичного шпателя. Благодаря такой конструкции обеспечивается механизация процесса изготовления формованных стеклопластиков.Предлагаемое устройство для изготовления полотнищ пз стеклопластика показано на фиг. 1; схема работы устройства на фиг. 2.Устройство состоит из портала 1, механической тележки 2, служащей для размещения ванн и формуОщего приспособления, выполенноГо В Вндс ЭЛаСТИЧНОГО висл Со С тЕХан 31 О ПОдЕЗа Ф, МОСТИКа 5, механизма передвижения б, пропиточной ванны 7, пневматического прижимного механизма 8, постели...

Номер патента: 156672

Опубликовано: 01.01.1963

МПК: B29C 65/64, B29D 30/00

Метки: 156672

...Ка 1 МЕрЕ, 1 Лпц 11 ИТЬ каесво ИЗДЕЛИЙ, Облегчить условия тру а и применить приспособления ца автоматических линиях, На чертеже изображено прцспосгобление с части шым разрезом. Приспосооление Выполнено В Визе цилиндрического корпуса 1, в нижней части которого с помощью винтовых нарезок крепятся колпак 2 и стакан 3 с выступами для крепления кольцевой резиновой диафрагмы 4, прижимающей под действием сжатого воздуха основание вентиля к камере (на чертеже показаны штр 1 хтсе 1 ктцрцыми линиями).Приспосйблецие Свс на Вентиль, мстановлец 11 ьц 1 ца камере. В момент соприкосновения с камерои В канал а подается сжатый Воздух, который по каналам б проходит В диафрагму 4. Последняя под действием сжатого воздуха расширяется, обжимает вентиль по...

Номер патента: 157099

Опубликовано: 01.01.1963

МПК: B29C 37/02

Метки: 157099

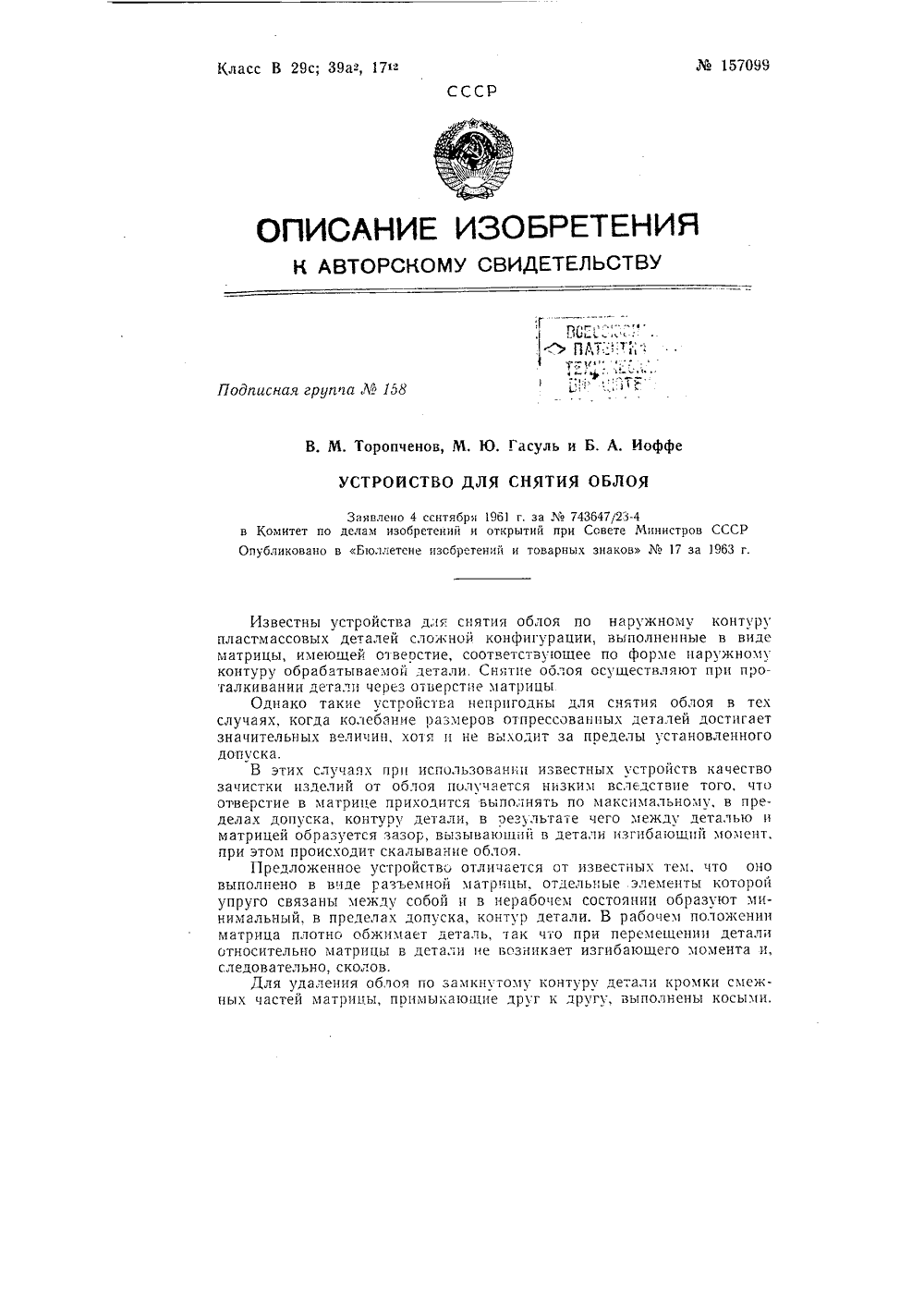

...отдельные элементы которой упруго связаны между собой и в нерабочем состоянии образуют минимальный, в пределах допуска, контур детали. В рабочем положении матрица плотно обжимает деталь, так что при перемегценип детали относительно матрицы в детали не возникает изгибающего момента и, следовательно, сколов.Для удаления облоя по замкнутому контурх. детали кромки смежных частей матрицы, примыкающие друг к другу, выполнены косыми,157099На фиг. 1 показано предложенное устройство в плане; на фиг, 2 - разрез по ЛЛ на фиг. 1,В собранном виде устройство представляет собой матрицу 1, состоящую из двух или более (на чертеже - четыре) отдельных элементов, расположенных в направлявших корпуса 2 и обжимающих с помощью пружин 3 обрабатываемую...

Номер патента: 157100

Опубликовано: 01.01.1963

МПК: B29C 53/52

Метки: 157100

...КОЙ со спиральной кяявкоЙ, свооодно Врящя 1 ощеЙся на оправке, укрепленной в корпусе, и подпружиенымп ножами, укрепленными тоже в кори)се. На 1 ертеке показаа схема устройства, Устройство сосо из Оправк 11 1, консоль 0 закреплеОЙ В К 01)- усе 2, на ко 1 орой свободно посажена втулка 3 со спиральной канавкои, равной половине диаметра проволоки, Соосно с оправкой в корусе вра 1 цается диск 4 клиноременной передачи, на котором установлена катушка б с Я 11 рующе 1 й 1 111)оволокОЙ, Диск и Втулка В 1)ащаот ся в одном направлении с одинаковым числом оборотов.При вращении диска и втулки с катушек на втулку наматывается армирх 10 щая 1)оволокя. Для предотвращения вращея прово,101 гместе со втулкой в корпусе на втулке с Т-образными пазами...
