B29C — Формование или соединение пластиков; формование веществ в пластическом состоянии вообще; последующая обработка формованных изделий, например ремонт

Номер патента: 317533

Опубликовано: 01.01.1971

МПК: B29C 43/24, B29D 7/01, B65H 29/24 ...

Метки: листовых, нолимерных, нолучения

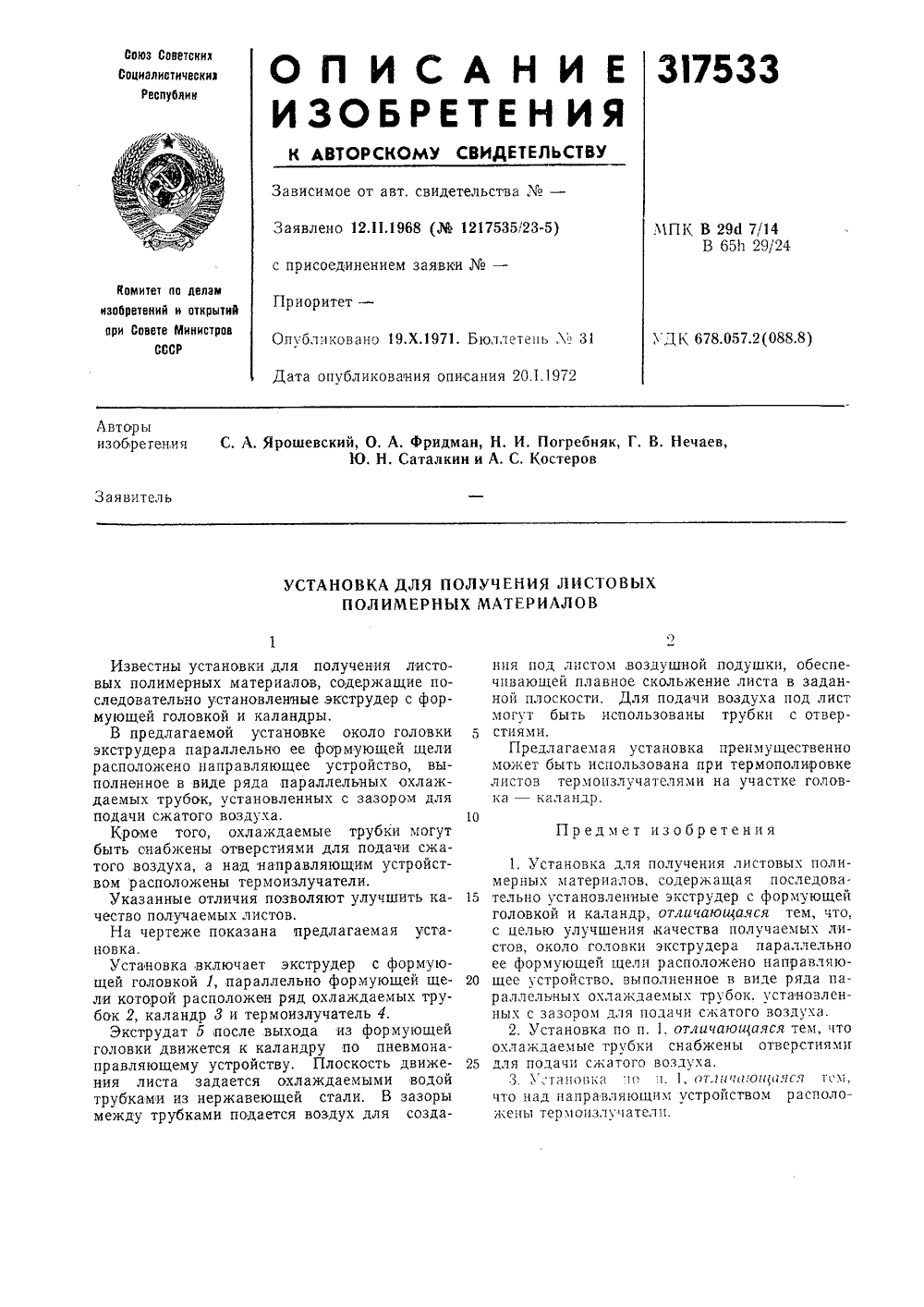

...для подачи сжатого воздуха, а над направляющим устройством расположены термоизлучатели.Указанные отличия позволяют улучшить качество получаемых листов.На чертеже показана предлагаемая установка.Установка включает экструдер с формующей головкой 1, параллельно формующей щели которой расположен ряд охлаждаемых трубок 2, каландр 8 и термоизлучатель 4.Экструдат 5 после выхода из формующей головки движется к каландру по пневмонаправляющему устройству. Плоскость движения листа задается охлаждаемыми водой трубками из нержавеющей стали. В зазоры между трубками подается воздух для создания под листом, воздушной подушки, обеспечивающей плавное скольжение листа в заданной плоскости. Для подачи воздуха под лист могут быть использованы трубки...

Номер патента: 317534

Опубликовано: 01.01.1971

Авторы: Богаковский, Бой, Бройтман, Будыковский, Гурвич, Личман, Луговской, Файншель, Феодори

МПК: B29C 45/68

Метки: литьевая

...гидроцилиндра.На чертеже изображен механизм запиранияформы литьевой машины (в положении, соответствующем полному запиранию формы).Механизм запирания литьевой машины со держит переднюю 1 и заднюю 2 неподвижныеплиты, соединенные колоннами Зна которых смонтирована подвижная плита 4, рычажный механизм 5 с приводным гидроцилиндром б, для быстрых перемещений подвижной плиты 4, 30 Для создания усилия запирания формы слу.стивя тииогрифя 1(ос(ро)Окоо ) и)Яв, и:я О:. вжит силовоп гидроцилиндр 7, Внутри которото помещен поршень 8 и плунжер 9, перемещаемый при помощи винтового механ;зма 10, встроенного В крышку 11 силового гидроцилиндра.Механизм работает в следующей последовательности. При раскрытой форме подается рабочая жидкость в поршневую...

Номер патента: 317535

Опубликовано: 01.01.1971

Авторы: Гурвич, Иль, Левертов, Личман, Луговской, Найгуз, Скл, Фишер

МПК: B29C 45/68, B29C 45/70

Метки: литьевая, пластмасс

...сквозь соответствующие пазы в центральном отверстии плиты 4, При запирании форм выступы плунжера располагаются против выступов на плите, и при подаче давления в гидроцилиндр .дожатия через них усилие дожатия передается на переднюю и заднюю плиты. Для направления плунжера в плите 4 имеется втулка 9, которая также осуществляет поворот плунжера с помощью гидроцилиндра 10. На плунжере располокено кольцо 11 для отвода плунжера в исходное положение с помощью пружин 12.Межштамповое пространство регулируется перемещением плиты 4 с помощью расположенных на ней четырех гаек 13, синхронно317535 плунжер пружинами 12 отводится в исходное положению к днищу гидроцилиндра дожатия, образуя зазор между своим торцом и плитой 4, Затем плунжер...

Номер патента: 317536

Опубликовано: 01.01.1971

МПК: B29C 47/02, B29C 47/16, G03D 5/00 ...

Метки: г(лл, головка, нанесения, ногощелевая

...ВТ гка для нанесешя фотоу, содержащая нескольллсльпых пластин, обраходя эмульсии, от.ггчаго.ю двусторонней регул;1- лей, пластины зажатыи накладкой и сггябрстиями, в которых полки. 1-1 а фиг. 1 показана многощелевая г разрез но рсгулировочпым резьбовыкам. Ня фиг. 2 - то )ке, разрез по сболтам.Многонелевяя головка с регулируемыми щелями состоит из рабоч Гх пластин 1 и 2 п пластины 3, зажатых между вакуум-камерой 4 и ияклс 1 дкой 5 с поъ 10 щтио стя)иных Оолтов б.Регулировочная втулка 7 расположена в резьбовом отверстии пластины 2 между вакуум-камерой 4 и пластиной 3 с зазором, а регулировочная втулка 8 - в резьбовом отверстии пластгшы 1 между пластиной 3 и накладкой 5 с зазором. Резьба на втулках 7 п В может быть как правои, так и...

Номер патента: 317537

Опубликовано: 01.01.1971

Авторы: Барабанов, Всесоюзный, Конструкторский, Соколов

МПК: B29C 35/02, B29C 43/36

Метки: вулканизации, покрышек, пресс-форма

...раздвигаемых секторов.На фиг. 1 показана пресс-форма, поперечный разрез; на фиг. 2 - разрез по А - А на фиг, 1.Пресс-форма состоит из верхней 1, нижней 2 полуформ, раздвигаемых секторов 3, поворотного диска 4, бортовых колец 5 и б. Выступы секторов расположены в пазах полуформы 2. Секторы 3 снабжены пальцами 7 с копирными роликами 8, взаимодействующими с фигурными пазами 9 диска 4. К диску прикреплецы гидроцилиндры 10. Теплоноситель подается в пресс-форму через бобышку (1, Пресс-форма установлена ца осцовации 12. 5 Помещенная в пресс-форму сырая покрышка (или опрессовочцая камера в случае вулкапизации покрышки с протектором из резиновой крошки) цсцтрируется ца нижнем кольце 5. Гидроцилиндрави 10 посредством диска 10 4 и пальцев 7...

Номер патента: 317538

Опубликовано: 01.01.1971

Авторы: Каменский, Касаткин, Кеперша, Лапцов, Толстошеий

МПК: B29C 33/22, B29C 35/04

Метки: вулканизатор

...состоянии всрцяя полуформа свободно поддерживается головками штырей. На верхней платформе, 25 соедицеццой прц помощи ходовыгаек 15приводными винтами, по окружцости укрсплецы несколько лап 16 с упорами 17. На внутрсццсй стороцс лап в пазах подвижно устацовлсцы замки 18, которые связаны с лапами 30 по типу ласточкина воста ц прц движенииверхси н/1 атфОрмы нсрез 1 сщяотс 51 13 мсстс с ними, Замки снабжены сменнымн вкладышами 19. На нижнем основании стола 20 устаовлсны сменные опоры 21. Г 1 ри вулканнзяции в одной пресс-форме различных размеров 5 шин между пресс-формами закладывается компенсационное кольцо 22.Работа Вулканизатора осущсствлясгся следующим образом, Заготоька изделия загру 1(ается В нижн 10 ю полуформ. 7. Бклю 1 снисм О...

Номер патента: 317539

Опубликовано: 01.01.1971

Авторы: Котт, Кузнецов, Ленинградское, Якушев

МПК: B29C 35/02, B29C 43/38

Метки: вулканизации, заготовок, пресс, резиновых

...между ними и траверсами размещены шпонки И. Ходовые винты 10 приводятся во вращение от привода 14.25 Механизм отключения привода выполнен ввиде стойки 15, неподвижно прикрепленной к одной из траверс, рычага 1 б, соединенного со стойкой 15 осью 17. Один из концов рычага 1 б регулировочным винтом 18 опирается на 30 выступающую часть силовой гайки и поджатЫ НСЙ Нр,)КННОИ 19, а др 1 О НсЭХ(Э,)ц 5 СЯнепосредственной сэлнзостп от конец)гого ыкл 5 очатсля 20, закрепленного нд сой)сс 10.Сердечник с эластичным дорном 1 с собранными на нем деталями резиновой обуви из сырой резины, помещается в пространство между полуформами. При вксночении привода пресса ходовые винты 10 приводятся во вращение Силовые гайки перемещаются но ходовым винтам...

Номер патента: 317540

Опубликовано: 01.01.1971

Авторы: Ватажина, Всесоюзный, Загорейко, Муратов, Панферова, Пискарев

МПК: B29C 35/04, B29C 43/34

Метки: дробленой, загрузки, резиновой

...5 сбо д.Устройство для загрузки дробленой рошнв матрицы хногоэтаного пресса прн изготовлении плиток настила полов содержит установленный рядом с прессом 1 бункер 2 с по-О этажно н наклонно расположенными направляющими-откосамн 3, прикрепленными к раме 4, несущей поэтажно размещенные загрузочные рамки 6, снабженные подвижными от силового цилиндра 6 днищами 7. Последние свя заны с загрузочными кассетами Ь, которыевыполнены с продольными перегородками 9 н днищами 10. Двинска 10 выдвигаются прн помощи силового цилиндра 11, одновременно в матрицы 12 засыпается резиновая крошка.20 Пуансоны 13 н матрицы 12 пресс-форм жесто крепятся нагревательным плитам 14.Выдвижные дннгца 10 загрузочных кассет,а тажс выдвижные дннша 7 загрузоных рамо 6...

Номер патента: 317541

Опубликовано: 01.01.1971

Автор: Хомсков

МПК: B29C 33/26, B29C 35/02

Метки: непрерывного, полых, пресс-форма, резиновых, установке

...це исключают их самозаклинивания, что требует переналадки этик средств. Предлагаемая пресс-форма отличается от известной тем, что средства для схЫкания и 1 размыкацця цолуформ выполнены в виде несущих полуформы и шарнирно соединенных между собой на одной общей оси рычагов, поворотных - один относительно оси, установленной ца концах планок, другой - относи тельно оси, смонтированной на промежуточных серьгах, укрепленных на противоположных концах планок, монтируемых своими концами на стержнях тягового органа вулканизатора. Это упрощает конструкцию пресс-формы 25 и предотвращает самозаклинивание ее полу- фоРМ. На фиг. 1 изображена закрытая пресс-ф ма в плане, на фиг. 2 - пресс-форма в закр), соорац. Для цены коничеолуформы ощц...

Номер патента: 317543

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Жуков

МПК: B29C 43/28, B29C 69/00, B29D 29/06 ...

Метки: кромок, лент, сердечников, транспортерных, формования

...сердечников транспортерных лент за счет прижатия формующими роликами полосы пластичного материала к торцу сердечника и формования ее на сердечнике в виде необходимого профиля.На фиг, 1 изображено предлагаемое устройство; на фиг. 2 - разрез по А - А на фиг, 1; на фиг. 3 - часть формующего ролика в момент формования кромок сердечника.Устройство для формования кромок сердечников 1 транспортерных лент содержит подвижныс на раме 2 каретки 3 с формующими механизмами 4 и приводами 5, перемещающиеся по направляющим б с помощью ходового винта / прп цастр шрю сердечника с п жснцой полоской 8 цев цы. 5 Каждый формующий пару принудительно вра пенных роликов 9 ц 10,парой 11, Необходимое ссрдечнику осуществляе О тацовлсннымц на напра выполненных...

Номер патента: 317689

Опубликовано: 01.01.1971

Авторы: Берлин, Дулов, Институт, Лиогонький, Шамраев

МПК: B29C 71/02

Метки: пленок, полимерных, термостабильных, электропроводных

...сильное фоновое поглощение. Они не показывают экого сигнала электронного пармагнитного резонанса, По результатам элеПредмет изобретения Составитель О, Рокачевская Техред Л. КуклинаРедактор Е. Горбунова Заказ 3779,19 Изд.1469 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж.35, Раушская наб., д. 4/5 Типография, пр. Сапунова 2 ментарного анализа некоторые пленки, полученные из полимеров, состоящих только пз уг. лерода и водорода (полифенилены, полифенилацетилены), имеют повышенное количество углерода и пониженное - водорода (соотношение С/Н зависит от температуры получения пленок), а пленки, полученные из ПСС, содержащих гетероатомы или гетероциклы (полназофенилены, поли-...

Номер патента: 318206

Опубликовано: 01.01.1971

Автор: Иностранец

МПК: B29C 37/02, B29C 49/50

Метки: выдувных, изделиях, облоя, пластмассовых, удаления

...На одной цзсторон лотка предусмотрена реборда 12, покоторой скользят горловины сосудов. Поскольку облой сосудов опирается ца реборду,то изделия не могут вращаться вокруг своих25 осей в процессе их транспортировки по лотку.1 тобы избежать опрокидывания сосудовв момент покидания лотка и упасть в полуформу 4, предусматривается фиксатор, выполненный в виде подвижного стержня 18 с30 планкой 14, образующей единую плоскость3с рсбордой лотка, когда полуформа 4 находится в крайнем нижнем положении для принятия сосуда.Планка 14 поддерживает горловину сосуда, в то время как его днище, покинув лоток, падает в полуформу 4. Чтобы не мешать закрыванию формы, планка закреплена на стержне, скользящем во втулке 15, которая установлена на плите 9.Пружина...

Номер патента: 318207

Опубликовано: 01.01.1971

МПК: B29C 41/30, B29C 67/20

Метки: 318207

...скорости перемещения оформляющей поверхности, Это позволяет непрерывно изготовлять теплоизоляцию для труб или трубы непосредственно 20 покрывать изоляционным слоем.На фиг, 1 и 2 изображено устройство в двух вариантах, пояснятощие предложенный способ изготовления теплоизоляции для труб,На цилиндрическое кольцо 1, вращатощее ся от привода 2 через ременпую передачу 3, расположенное кон центр ично относительно неподвижного дорна 4, подают по патрубку 5 вспениваютцуюся полимерную композицию.Композиция под действием центробежной си- З 0 2лы наносится на оформляющую поверхность,например, в виде размещенных вокруг кольца 1 лент б, в частности бумажных. Оформляющую поверхность перемещают относительнопродольной оси дорна 4,...

Номер патента: 318476

Опубликовано: 01.01.1971

Авторы: Бибер, Денисов, Шошин

МПК: B29B 7/42, B29B 7/84, B29C 47/64 ...

Метки: вакуумотсосомдля, пресс, червячный

...мехкду их осями и осью шнека в поперечном и продольном его сечениях, причем эти углы для перегородок и шайб могут быть различными. В начале каждой зоны пресса на выходе массьподвижных перегородок ивкуумотсоса б.Червячный пресс работает следующим об разом.Материал, подлежащий обработке, подается через бункер-питатель 7 в полость пресса; при вращении шнека масса движется в межвитковом пространстве, затем последователь но проходит через отверстия подвижных шайби неподвижных перегородок, при этом в объеме между шайбами и перегородками происходит интенсивное перемешивание и растирание массы, что способствует получению каче ственного продукта, Степень интенсивностипроцесса переработки материала определяется количеством, величиной, формой...

Номер патента: 318477

Опубликовано: 01.01.1971

Авторы: Белый, Дубровский, Климашевич, Савкин, Свириденок, Силькевич

МПК: B29C 33/52

Метки: iпатейт110-технншс, rx-t-r-lj, союзная

...использовать вкладыши из поликапроамида, изготовленные литьем под давлением.Внутренние каналы во вкладыше получаютмеханической обработкой его или при его отливке с использованием предварительно покрываемых смазкой металлических стержнен.Изготовленный вкладыш покрывают тонкимслоем воска, кремнийорганического лака, масла или другого вещества, способного выполнять роль разделительной прослойки и смазки.Приготовленный таким образом поликапроамидный вкладтлш устанавливают в пресс 5 форму и заполняют ее расплавом, например,полипропилена, Пластмассовый вкладыш можно использовать и в комбинации с обычнымметаллическим вкладышем.После извлечения из пресс-формы готовой10 детали внутрь каждого поликапроамидноговкладыша подают 40 О/о -ный раствор...

Номер патента: 318478

Опубликовано: 01.01.1971

Авторы: Дебелый, Назаренко, Рыжий

МПК: B29C 33/46, B29C 43/50

Метки: пластмассовых, пресс-форма

...выталкивающей системой состоит из пуансона 1, укрепленного на верхней плите 2 пресс-формы, нижней плиты 3 и корпуса 4 матрицы. В корпусе 4 находится матрица 5, в нижней части которой помещена формующая часть матрицы - вставка б. В нижней плите 3, корпусе матрицы 4 и верхней плите 2 имеются цилиндрические отверстия а для размещения в них электрических нагревательных элементов 7, Для точного совмещения пуансона 1 и матрицы 5 при прессовании служат направляющие колонки 3. Упоры 9 служат для точного выдерживания размера изделия 10 по высоте, На вставке б матрицы размещены клапаны 11, прижимаемые к гнездам вставки б пружинами 12. Второй конец пружины клапана закрепляется с помощью штифта 13. Сжатый воздух подводится к пресс-форме...

Номер патента: 318479

Опубликовано: 01.01.1971

Авторы: Мищенко, Мосейко

МПК: B29C 33/46, B29C 43/50

Метки: пластмассовых, пресс-форма

...На чертеже показана предлагаемая преформа.Пресс-форма состоит из пуансона 1,цы 2, которые снабжены элементамитрообогрева. Матрица 2 имеет отверзакрытое в момент прессования клапвиде штока 4,Устройство для съема изделий состоит изцилиндра б, жестко соединенного с матрицей 2 пресс-формы при помощи болтов б.Внутри цилиндра б помещен поршень соштоком 4. К цилиндру подводятся два воздухопровода 7 и 8 от двухходового ртельного крана 9.Пресс-форма работает ющим образом,5 Перед прессованием изделия воздух поддавлением 4 - 6 ат,я по трубопроводу 7 подается в цилиндр б. Поршень со штоком 4занимает крайнее правое положение, закрывая отверстие 3 в матрице 2.О Обязательным условием при прессованииявляется то, что в момент прессования давление...

Номер патента: 318480

Опубликовано: 01.01.1971

Авторы: Гоцалюк, Пантелеймонов, Сенатос

МПК: B29C 47/00, B29C 47/90, B29D 7/01 ...

Метки: плоской, полимернойпленки, рукавной

...воздушной прослойки между конусом и пленочным рукавом (см, фиг, 2 и 3). Выходящий из голодовки 1 пленочный рукав 10 одновременно охлаждаемся и растягивается,с помощью расширительного конуса 2, разрезается режущим:приспособлением 3, окончательно охлаждается, например, в ванне,с водой 4, и вытяжными валками 5 подается на намоточное устройство. Для предотвращения прилипания пленочного рукава 10 к поверхности расширительного конуса 2 между поверхностью конуса и пленкой, создается воздушная прослойка. Воздух, подается трубой 11, равномерно распределяется щелью 12 по поверхности конуса и выходит через разрезы в пленке. Охлаждение конуса осуществляется стекающим слоем жидкости 18, образованным, например, с помощью торообразного желоба 14....

Номер патента: 318481

Опубликовано: 01.01.1971

Авторы: Атращенок, Лга

МПК: B29C 53/80, B29C 55/30, B29D 23/00 ...

Метки: длинномерных, отбора, профильныхизделий

...в известных устройствах зажим не обеспечивает плотный и равномерный обжим отбираемого изделия, так как эластичная оболочка зажима прижимается к изделию только в месте контакта ее с профильными роликами,В результате снижается эффективность применения эластичного зажима и надежность его в работе.В предлагаемом устройстве эластичный зажим выполнен в виде цилиндрической герметичной камеры, заполненной вязкой жидкостью под давлением, например, гидропластом. Такое выполнение зажима упрощает конструкцию и позволяет повысить сцепление зажима с отбираемым рукавом.На чертеже показано предлагаемое устройво для отбора длинномерных пр зделий содержит замкнутый ле точный транспортер 1, огибающий отборочшпй 2 и холостой (на чертеже пе...

Номер патента: 318482

Опубликовано: 01.01.1971

Авторы: Герасимов, Ищенко, Новохатько, Радченко

МПК: B29C 45/08, B29C 45/16

Метки: литьевая, многоцветттбтхизделий

...цепи 6 с пуансонами 8 на,величину шата цепей. На последующем участке, перемещения матриц и пуансонов между роторами цепь б с пуансонами 8 смещена звездочкой И относительно цепи 5 в обратном направлении на ту же величину так, что на роторе 2 матрицы 7 пресс-форм смыкаются с теми же пуансонами 8.Предлагаемая литьевая машина работает следующим образом.При вращении литейного ротора цепи 5 и 6, обхватывающие звездочки 14 и 15, установленные на роторах 2 и 3, огибают их, Так как шаг ценней 5 и б одинаков, на роторе 2 узлы смыкания 10 соединяют матрицы 7 пресс-формы с пуансонами 8, причем каждый пуансон совмещается с полостью матрицы соответствующей одноцветной части изделия,По мере поворота ротора 2 на участке совмещенной траектории цепей 5 и...

Номер патента: 318483

Опубликовано: 01.01.1971

МПК: B29C 33/50, B29D 24/00, B29D 31/00 ...

Метки: 318483

...технического изделия отличается тем, что изделие выполнено в виде пластины с одним или несколькими рядами полостей, разобщенных друг от друга и составляющих от 3 до 12% от общего объема аластины.Эта конструкция при пода 1 че,различного давления в ряды полостей обеспечивает различную жесткость изделия в,нескольких его слоях, что необходимо при использовании такого изделия в.несущих системах.На фиг, 1 показана конструкция изделия с однорядным расположением полостей; на фит. 2 - конструкция с даухрядным расположением лолостей. Предлагаемое изделие вьштолнено в видепластины 1 с волостями 2, глухими с одной стороны и имеющими с другой стороны входные каналы 3, соединяемые с источнпком дав- Б ления.Полости в пластине раополагаются в одинили...

Номер патента: 318654

Опубликовано: 01.01.1971

МПК: B29C 31/00

Метки: ванна, сетчатого, цилиндра

...волокнистых частиц, уложенных в направлении вращения цилиндра. В этот момент и окружная скорость цилиндра относительно граничных слоев суспензии благоприятствует фр акционированию волокнистых частиц. Слой увеличивается только за счет мелких волокон.Плотность слоя по сечению повышается, В последующем этапе формирования слоя должен наступить момент, когда верхние микрослои, образованные из строго ориентированных отдельных мелких волокон с ворсом направления в противоположную сторону вращения цилиндра создадут относительно плотную ограничительную пленку и рост слоя прекратится. Но формуемый слой входит в зону действия первого рыхлителя. Рыхлитель, вращаясь в направлении, указанном стрелкой, перемещает суспензию в направлениях Р,Р, и и...

Номер патента: 319121

Опубликовано: 01.01.1971

Авторы: Иностранец, Иностранна, Федеративна

МПК: B29C 47/40, B29C 47/58

Метки: двухчервячный, экструдер

...узлы к 25 одному приводному узлу варьируют числозубьев малых червячных шестерней, Из фиг. 1 видно, что приводной узел со своим корпусом 11 одновременно выполнен в качестве цоколя или опоры для технологического узла 30 и имеет элементы для соединения с техноло 319121гическим узлом. В показанной форме выполнения экструдера с двойным червяком предусмотрены, с одной стороны, два червяка (шнека) 2 со своими малыми червячныхги шестернями В и 9, а с другой стороны, два ведущих зубчатых колеса б и 7, входящих в зацепленне с расположенными рядом червяками или малыми червячными шестернями. Экструдер выполнен так, что в приводном узле расстояние между ведущими зубчатыми колесами и их диаметр с приводом в целом такие, что в зазор В между...

Номер патента: 319122

Опубликовано: 01.01.1971

Авторы: Германска, Иностранец, Иностранное, Фюрстенвальде

МПК: B29C 43/28, B29C 70/70

Метки: нитей, прослоек, усиливающих, уточнб1х

...толщиной и расстоянием между ними.Цель изобретения - создание спосооа, обеспечивающего перезарядку каландровой установки без остановки ее с сохранением равномерной плотности нитей по ширине полотна,повышение производительности каланд установки.Согласно предлагаемому способу на цах намотанных со шпулярника на б кордных нитей устанавливают гребенку торую удаляют непосредственно перед дом начала новой ленты во входную щел ландровой установки. 10 Сущность изобретения пояаняется прилагаемой схемой. Пучок кордных нитей известным способом сматывают со шпулярника на бобину, при этом расстояние между кордными нитями распределяют с помощью полос 15 из сырой резины с дальнейшей,их вулканизацией и образуют,кордную ленту с зафиксированным...

Номер патента: 319487

Опубликовано: 01.01.1971

Автор: Герцович

МПК: B29C 33/44, B29C 45/26, B29C 45/42 ...

Метки: мштао-тшйчесд•иблиотгид, сесоюзная

...выталкивателей.Это обеспечивает уск й возврат выталкивателей в исходное ение при одновременном сокращении тов пресс-формы. двуплечих рычагов, плечо 4 которых короче плеча б. Так как пресс-форма предназначена для изделий, имеющих боковые ребра или отверстия, то она снабжена подвижными фор мующими ползунами б. Через отверстия ползунов проходят установленные наклонно клинья 7, закрепленные в плите 8, примыкающей к неподвижной литниковой плите 9, Для того, чтобы уменьшить габариты пресс-формы 10 и не раздвигать ползуны б больше, чем этонужно для снятия изделия, клинья 7 выполнены с конической концевой частью. Для то.го, чтобы клинья касались с кулачками по плоскости, они выполнены с лыской, парал лельной лыске плеча 4 кулачков т в...

Номер патента: 319489

Опубликовано: 01.01.1971

Авторы: Володин, Воробьев, Ополовенков

МПК: B29C 67/04, B29D 31/00

Метки: изготойлёния, фильтровального, элемента

...материалов, которые дают усадку прп спекании, например из фторопласта. В этом случае пружинный каркас свободно вставляют в от формованную прессованием заготовку патрона и затем полученную сборку подвергают термообработке при температуре спекания фторопласта. Вследствие усадки фторопласта патрон плотно облегает каркас, образуя проч ную и жесткую конструкцию,Однако при усадке патрона и обжиме каркаса образуется большая контактная поверхность, что уменьшает фильтровальную поверхность на 1 б - 20%. Металл каркаса препятст вует применению таких фильтров в производствах особо чистых веществ.С целью улучшения качества изделий, пред.лагается каркас фильтровального элемента изготовлять из тех же материалов и тем же 30 способом, что и...

Номер патента: 319491

Опубликовано: 01.01.1971

Авторы: Боксер, Клейнман

МПК: B29C 35/04

Метки: давлением, предохранительное, работающим, сосудам

...пз автоклава парогазового теплоносителя,Это приспособление снабжено двуплечим рычагом 4, удерживаемым на неподвижной оси б в устойчивом равновесии, с лопаткой б и противовесом 7 на одном плече и с ртутным выключателем 8 на другом плече этого рычага. На хвостовик пробкового крапа 2 надет двуплечий рычаг-водило 9, осуществляющий при движении автоклава 1 и взаимодействиис неподвижным упором 10 поворот пробки крана 2 на выпуск струи теплоносителя, воздействующей на лопатку б и наклоняющей ртутный выключатель 8 для остановки двигателя ротора, несущего автоклавы 1. 5Сопло 3 и связанный с ним пробковый кран при помощи штуцера 11 закреплены на патрубке 12, на котором установлен манометр 13, На монтажной плите 14 закреплены упоры 10 и 15...

Номер патента: 319492

Опубликовано: 01.01.1971

Авторы: Аюпов, Библио, Вакилов, Гнв

МПК: B29B 11/02, B29C 33/44, B29D 29/10 ...

Метки: заготовок, съема

...установлен на ножевой каретке станка и электрически связан с сельсинпр и ем ником 12,Ротор сельсин-датчика через систему шестерен механически сочленен с маховиком перемещения ножевой каретки станка для сборки клиновых ремней и является задающиморганом синхронизирующего сигнала для точного смещения копира 4 по направляющейскалке 9 на ширину реза заготовки в прямойзависимости от перемещения ножевой каретки.При пуске станка в работу вк яэлектродвигатель б, приводящий в ецепной транспортер, и одновременнся напряжение в схему синхронн исельсинов,Вращением маховика устанавливают каретку на ширину реза заготовки 3 ремня, приэтом ротор сельсин-датчика также поворачивается на определенный угол, и сельсин-приемник 12, получив сигнал...

Номер патента: 319493

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Рубанов

МПК: B29C 35/02, B29D 29/10

Метки: вулканизации, гйлмиьг, кольцевмх, резиновых

...на поворотной оси 20 и поджимаемыми пружинами 21.Для обеспечения возможности механизированного складывания и разведения секторовбарабан снабжен дополнительными устройствами, не входящими в формулу данного изобретенияя.По окончании вулкацизации барабан с разведенными секторами, как показано на фиг, 1,поступает на перезарядку. При повороте против часовой стрелки поворотной оси 10 защелки 19 выходят из гнезд 17 каркасного сектора и гнезд 18 кривошипцо-шатунного механизма 9. Секторы складываются.Поворотом шарнирной оси барабана по часовой стрелке приводится во вращение подвижный сектор 2 вокруг шарнира 4 при помощи кривошипно-шатунного механизма 9 иубирается внутрь барабана.Первоначально сектор 3 остается неподвижным, а кронштейн 12...

Номер патента: 319624

Опубликовано: 01.01.1971

Авторы: Белькевич, Гайдук, Зуев, Лецко, Новикова, Соколов, Тимофеев, Якобсон

МПК: B29B 13/02, B29C 43/20

Метки: идноисмолы, основе, пресскомпозиция, фенол-формальды

...древесной мукой. Этот прессматериал не обладает достаточной водостойкостью и диэлектрическими свойствами.Целью изобретения являются повышение качества прессматериала, снижение водопоглощения пластмасс и улучшение диэлектрических свойств. Эта цель достигается путем честве наполнителя есной муки приводит ения пластмасс бое того, значительно ские свойства пласт- стальных свойств в я пресс-порошков об319624 В таблице показано влияние температуры обработки древесной муки на свойства пресс-порошка Значения Температура обработки древесной муки, СПредел прочности при статическом изгибе, кг/смг 698 653 720 794 763 656 175 181 165 175 154 172 Теплостойкость, С 22 40 32 42 46 Водопоглощение за 24 час, мг 136 0,63 148 0,63 142 066 140 066 138...
