Номер патента: 398354

Опубликовано: 01.01.1973

Автор: Долгодворов

МПК: B23B 29/00, B23B 51/04, B29C 37/00 ...

Метки: вптб

...рукоятки 11, образуя эксце 5 Триковый зажим, Двумя крайними шеиками рукоятка 11 опирается ца отверстия в корпусе. НебольпОй поворот ру.коятки перемещает ссъ-стопор 10 В Ве)хцсе полО)кРнцРось своим буртам неподвижно зякрепл 5 ет водило ца корпусе прижима и создает гарантирова 51- цое фиксцроваГиОе положение держателей.Рукоятка 11 связывает между собой корпус при)кима ц соединительную втулку 12. Это сочлецение выполнено в виде сферического шарнира, образованного сферГчегекГми поверхостями с соответствующим радиусом Лс 1. Соединительная втулка 12 в цвжцей части имеет гцездо для размещения п 1 ружигы (,) сжатия. Вторым концом пружина 1 Л опирается на диаметры рукоятки 11 (одиц дцаметр имеет кольцевую кяяцявку). Таким образом...

Номер патента: 398377

Опубликовано: 01.01.1973

МПК: B23K 37/04, B29C 65/02

Метки: сварки, термопластов, труб

...концов тяги 16 шарнирно связан с осьюкронштейна. Устройство снабжено съемными хомутамп 18 и съемными рочикоопорами 19.Хомуты 18 с пальцами 20 установлены на штангах с возможностью перемещения и обеспечивают соосность сварпваемых труб ц об.чегчают закрепление устройства на трубах при их сварке под углами, близкими к 180. Каждая из ролпкоопор 19 состоит из двух роликов, шарнирно установленных по обе сторона зо штанги на оси 21, закрепленной в прорези398377 Фиг. 1 г,ри помощи элемента, который выполнен ашлогично ползуну 14 с зажимом. 17.Устройство работает следующим образом.Ослабляют зажимы И и 17 и, поворачивая взаимно штанги 5 и б вокруг оси 12, задают требуемый угол сварки труб, после чего штанги взаимно фиксируют зажимами И. Зажимные...

Номер патента: 398402

Опубликовано: 01.01.1973

Автор: Латашилин

МПК: B29C 33/14, B29C 45/14

Метки: армированных, литьевая, пластмасс, пресс-форма

...плитой 6, в центре которой установлена регулировочияя вгулка 7. Подвижная илига 8, в центре которой закреплена втулка 9, сцабжеиа рядом стержней осевой фиксации 10. Ня подвижной плите 11 жестко закреплен шток 12 с плунжером 13 и стержни радиальной фиксации 14, положения которых соответствует положениям отверстий в подвижной плите 3.Плуижер 13 установлен во втулке 9. На шток 12 надета пружина 15, упирающаяся одьим концом в подвижную плиту 11. а друпм в регулировочцую втулку 7. На неподвижной плите б закреплены ограничители 16 и 17,Пресс-форма работает следующим образом.В нижнюю часть пресс-формы 4 устанавливают арматуру 18 и фиксируют стержнями осевой и радиальной фиксации 10 и 14. В гнездо замкнутой пресс-формы через литьевую втулку 3...

Номер патента: 398405

Опубликовано: 01.01.1973

Автор: Баскаев

МПК: B29C 47/16, B29C 47/86

Метки: головка, пленки, полимерной, щелевая, экструдеру

...заданной скоростью вдоль осц Кроме того, нос цилиндрич установлен наг может совсрп перемещение с 1 Целевая го,ция полимерно оглисающаясл 30 и усреднения овка к экструдеру для получе" пленки по авт. Св.182866, тем, что, с целью уменьшеш)я продольной регулярной разноВ предлагаемой ко ловки в распределите, цилиндрическое отвер можцостяо возвратно мсщеиия с заданной с пределсля установл мсцт, благодаря чему ется продольная рег ность пленки.На чертеже показа Вая головка. Она сод Вест ной головки к1828 бб), показацнь ными линиями)аспрсдслитсг 5 с поа 50 щь)О исцолцитсльцого механизма 1.Работа головки заключается В с)едООщеа.11 агреватсль ) нагревается до температуры,превышающей заданную в головке на некоторую величину, которая...

Номер патента: 398406

Опубликовано: 01.01.1973

Авторы: Воеводин, Шабун

МПК: B29C 33/12, B29C 45/14, B29D 9/00 ...

Метки: армированных

...из того же материала, что и оболочка, перед установкой 15 ее в литьевой форме. Это обеспечивает изготовление рыболовецких кухтылей с равнотолщинной и герметичной оболочкой,Способ заключается в следующем.20На арматуре - шатре из вспененного материала, например пеностекла или пенобетона, закрепляют центрирующие пробки. Пробки изготавливают из того же материала, что и оболочку кухтыля, например из полиамида. 25 Высота пробки соответствует толщине оболочки. Пробки приклеивают на наружную поверхность шарообразной арматуры или прикрепляют механическим путем. Расположение и число пробок зависит от размеров кухтыля 30 и конструкции литьевой формы. После установки арматуры в рабочей полости одной из полуформ литьевой формы последнюю смыкают....

Номер патента: 398407

Опубликовано: 01.01.1973

Авторы: Гаркин, Карпов, Корчагин, Птичкин, Соловьев

МПК: B29C 47/02, B29C 47/20

Метки: головка, экструзионная

...прерывать технологический процесс и разбирать головку. Кроме того, при ра боте с материалами с высокой вязкостью расплава в головке затруднен доступ плава в ус 1 ье мундштука, в результате чего может получаться некачественное изделие.Формующая камера предлагаемой головки 25 снабжена перфорированной перегородкой, на коорой с возможностью поворота установлена торпеда с отверстиями, совпадающими с о 1 верс 1 иями перегородки, а крышка головки выполнена с центральным отверстием, соеди езямц с периферииными отверподачи армирующих элементов, показана головка в разрезе и вид398407 20 30 12 1 зобрете 1 едм а для изготовления ированных волокни 1 ер непрерывными держащая снабжен 1. Экструзионнаяполимерных изделистым материалом,нитями...

Номер патента: 398409

Опубликовано: 01.01.1973

Автор: Вител

МПК: B29C 41/34, B29C 41/52

Метки: емкости, жидкости, перемешивания, поддержания, постоянного, уровня

...снабженной лопастной мешалкой 5 с вертикально установленным вялом б и трубопрово;1 дом 7 с наконечником-регулятором 8 постоянного ровня жидкости.Вал б лопастной бессальииковой мешалки 5установлен в корпусе-втулке 9, верхций конец которой герметично закреплен в всрхней части 5 буферной питятельцои емкости 4. торец нижнего конца этой втулки 9 опущен ниже постоянного уровня жидкости в расходной емкости 1 и внутренняя полость корпуса-втулки 9 сообщается в верхней сс части с атмосферой через я зазор между внутренней поверхностью втулки 9Составитель А. КузнецоТскрсд 3. Тараиеико Редактор Е. Хорииа Мр 1 шктор Е. Иироно Заки7053 Изд. М 1950 сударствсииого комитета С ио делам изобретений и Москва, Ж, РаушскаиТираж 678овста Министроткрытийиб.,...

Номер патента: 398410

Опубликовано: 01.01.1973

Автор: Вите

МПК: B29C 35/06

Метки: вулканизаций, шприцуемых

...псрфорироц;иной трубы 1 с приваренным к ней фляццсм 2 и направляющим кольцом 3 с бо были км и 4. Труба 1 С 51 аружи покрыта металлической сетко (ца чертежах цс показанной). 11 а фляшгс 2 и кольце 3 закреплена сетчатая труба 5. Между стенками труб 1 и 5 засыпаны частцы 6 мелкозернистого материала, которые поджимяются шайбой 7 при помощи шпилек 8, укрепленных в бобышках 4 направляющего кольца 3, В степках труб 1 и 5 встроеп и закрепле)1 патрубок 9, который своим флаццем через уплотнения 10 крепится ца дце вулкацизациоццой ;(амеры 11 к фланцу трубы 12 источника иодечг Ожи)ка 01 цеГО Газа-теплоцосител 51 (ца чертежах цточник подачи газа це показан), Патрубок 9 выполнен с отверстиями 1) для подач газа теплоносителя внутрь трубы 1,...

Номер патента: 398411

Опубликовано: 01.01.1973

Автор: Лпторы

МПК: B29C 65/78, B29D 22/02

Метки: заготовок, кролок, пресс, резинотканевых, соединения

...по профилю заготовок и смещена вправо относительно рабочих плит 8, 17 ца величину хода плиты толкателя 13, зги товленной с ооратцым присоединяемым заго. товкам профилем. Необходимая ширина сое дш 1 яемого шва достигается изменением поло. жсцця профильного упора 15 относительно лц нцц разьема между нижней рабочей плитой 8 и плитой толкателя 13. Управление прессом осуществляется вручную посрсдством крапов цлц по полуавтоматическому циклу с применением путевых переключателей на чсртеже не цзобракеГы).Пресс для соединения кромок резицоткацсвых заготовок работает следующим образом.Первую заготовку пода)от ца промежуточцуо рабочуо плиту 17 до упора 14, промазац цоц кромкоц со стороны упора 14 обращенной вверх, прц этом другая ее...

Номер патента: 398412

Опубликовано: 01.01.1973

Авторы: Вител, Пшннник

МПК: B29C 35/02, B29D 29/08, B29D 29/10 ...

Метки: вулканизации, заготовок, кольцевых, резиновых

...также для установки и фиксации формы,По сравнению с известными устройство, выполненное согласно изобретению, отличается тем, что средство для складывания и разведения секторов барабанной формы выполнено в виде поворотной от силовых цилиндров кулачковой планшайбы, входящей в зацепление с кулачками формы, поворотной с рабочим столом в вертикальной плоскости от привода по средством шестерни и зубчатого сектора и Ееесущей для установки и фиксации барабанной формы полуО штангу, внутри которой смонтированы подпружиненные фиксаторы, взаимо действующце с коиусцой частью подвижного И Г 11 ИИ СТЕРЖИЯ, КЕСТКО СВ 51 ЗЯЦ. м силового цилиндра, зякрецленчковой плацшайбой.ое устройство обеспечивает вулольцевых заготовок в вулкацизяизонтальцом или...

Номер патента: 398516

Опубликовано: 01.01.1973

Авторы: Вител, Дорогое, Рыбников

МПК: B29C 53/80, B29C 69/02, C03B 37/07 ...

Метки: изменения, наматываемого, ширины

...которого соединены выходы 5 задатчпка 5 и датчика 6 ширины ленты, например фотоэлектрического, датчика 7 погонной массы, например емкостного.В зависимости от градуировкп датчик 7может измерять поперечнос сечение пли 10 объем наматываемого материала.Устройство также содержит программоноситель 8 изменения ширины ленты, соедиценный своими выходамп с одним из входов множительного звена 9 и со входом спнхро низатора 10. Второй вход множительного звена 9 соединен с выходом датчика 7, а выход - с усилителем-преобразователем 4. Выход сш 1- хронпзатора 10 соединен со входом датчика 6.Изменение ширины ленты 1, осуществляет ся с помощью исполнительного механизма 2с усилителем мощности 3, сигнал на который поступает с усплителя-преобразователя 4 в...

Номер патента: 399383

Опубликовано: 01.01.1973

Авторы: Комаров, Рузаков, Царахов

МПК: B29C 65/04

Метки: пленок, соединения, термопластичных

...св мическому соЦель и зоб сварки. аемому способу соединень полиэтилентерефталата т качестве промежуточного % -ный ацетоновый раствор ензоила и флороглюцина с мпонентов 2: 1 в колич и- поверхности шва из ра аток. Процесс протекает родолжительности нагрева сек и давлении 15 - 20 кг сварки пластмасс. нения термопластичтвенно полиэтиленгрева и сдавливания ве промежуточного перекисей.соб не обеспечиваетидентичного по хиному материалу, повысить качество е касаетсяпособ соединипреимущесых, путем нам в качестганическихестный споарного шва,ставу основретения ля этого в промежфлороглюцин. Приенты взяты в следу2 3ии - : - .1 1 уточныи материал ввеэтом указанные комющем весовом соотноедмет изо,ретенпя д п Способок, преим ых путем ием орган...

Номер патента: 400489

Опубликовано: 01.01.1973

Авторы: Коломиец, Кузнецов, Минаков

МПК: B29C 41/36, B29C 41/38

Метки: центробежная

...тел чных материалов, рму, загрузочную (аяся тем, что, с с точными геометнаружной форме сен вращающийся прохода расплава полость,Центробежная машина д вращения пз термопласти содержащая наружную фо воронку и привод, отлачпю целью формованпя изделий ,рническими размерами, в концентрично ей располон барабан с отверстиями для материала в формующую Известны центробежные машины,для отливки пустотелых изделий из термопластичных материалов. Основным формующим элементом их является вращающаяся наружнаяформа, в которой расплав формуется в изделии под действием центробежных сил. Искаженне формы зависит от точности дозировкиколичества расплава, подающегося в формупри формовании.Цель изобретения - формование изделий с 10точными...

Номер патента: 400491

Опубликовано: 01.01.1973

Авторы: Заманский, Копылов, Потапов

МПК: B29C 35/02, B29C 43/18, B29C 70/78 ...

Метки: покрытием, полимерным, разъемных, эластичным

...летательных аппаратов, состоящих из двух базовых ложементов. На чертеже показано устройство для осуществленгия предлагаемого способа.Предварительно обработанные базовые ложементы 1 и 2 собирают в целый узел зажима с установкой по плоскости их разъема разделительной прокладки 3 пз металлической фольги толщиной 0,3 - 0,5 мм и скрепляют.Прокладку 3 устанавливают до уровня поверхносчи, на которую наносят покрытие. Нагревают собранный узел зажима и пресс-форму, в которой осуществляют покрытие ложе- ментов резиной. Затем ложементы в собран,ном виде вставляют в корпус 4 пресс-формы, закладывают в него расчетный объем резины, ставят пресс-форму на плиту 5 и под прессом вдавливают пуансон б.,При этом осуществляется нанесение резины на внутрент(юю...

Номер патента: 401039

Опубликовано: 01.01.1973

МПК: B29C 41/32, B29C 53/62

Метки: 401039

...подают в зону, намотки таким образом, чтобы между внутренней и наружной ооолочками оставался гарантированный зазор. 20Иа чертеже показана схема техцолоп ческого процесса.Сначала формуют внутренаюю оболочку трубы путем обмотки оправки 1 лентой илц полосой 2, которую укладывают на вращаю щуюся оправку цо винтовой линии, соединяя смежные кромкн ленты. В результате образуется оболочка 3, которая непрерывно перемещается вдоль оправки и в дальнейшем поступает ца позицию обмотки другой гибкой лен той 4 с нанесенным ца нее слоем 5 вспенивающейся композиции. Полученная трубчатая заготовка, протяпшаясь вдоль оправки с помощью механизма б, проходит через камеру 7, где пенопластовая,композиция вспенцвается и отверждается в зазоре между внутренней 3...

Номер патента: 401516

Опубликовано: 01.01.1973

МПК: B29B 11/12, B29B 11/16, B29C 43/40 ...

Метки: 401516

...устапромежуточная плита 9 (на чертежеявляется обогревцой плитой), насмонтированы направляющие 10 и пнлиндр 11. По направляющим передвсалазки с пуансоном 12, соединенныеком пневмоцилцндра 13. Для повышеверсальцости пуансон можно выполиставным из пластин с клиньями - цовкладышей между ними.На прессе может быть установленовременно несколько пресс-форм ссалазками н одним пцевмоцилицдром.Рулоны 14 пресс-материала установсвободно вращающихся осях сматывустройс 1 ва. У одного из рулонов зацож 15.Работает уст о3Пресс-форму разогревают до температуры размягчения связующего и поднимают верхнюю плиту 8 пресса. Рулоны 14 пресс-материала устанавливают на свободно вращающиеся оси сматывающего устройства, ленты пропускают через фильер 5 и укладывают...

Номер патента: 401520

Опубликовано: 01.01.1973

МПК: B29C 45/27, B29C 45/40

Метки: 401520

...10 и 11 движется вниз, причем скорость перемещения части литниковой втулки во столько превышает скорость раскрытия пресс-формы, во сколько плечо а рычага 14 больше плеча б. В результате перемещения части 7 литниковой втулки осуществляется срез литника ее нижней частью.При дальнейшем движении подвижной части пресс-формы, шток 19 наталкивается на упор машины (на чертеже не показан) и выталкивающая система начинает перемещаться, при этом выталкиватели 17 вытолкнут изделие 21.При дальнейшем движении выталкивающая система, воздействуя на центральный толкатель 13, извлечет центральный литник извставки 10, Далее цикл повторяется. Литьевая пресс-форма с отрезными литниками для изготовления изделий из пластмасс, содержащая неподвижные и...

Номер патента: 401521

Опубликовано: 01.01.1973

МПК: B29C 45/36, B29C 45/42

Метки: 401521

...сталкивание изделия продолжают косынки до момента, когда деталь под собственным вссом падает вниз, в тару. Пресс-форма для изготовления пластмассовых изделий с отверстием, содержащая формующий знак ц систему рычагов, шарнирно соединенных с полуформами и подвижной планкой для перемещения съемцика, отличаюи 1 аяся тем, что, с целью обеспечения съема изделий с криволинейных формующих знаков, съемник выполнен в виде цилиндра с прорезью, по обе стороны которой на цилиндре жестко закреплены косынки, причем торцовые поверхности цилиндра и косыцок выполнены профил пров с нны и и,2( Известные пресс-формы для изготовления пластмассовых изделий с отверстием, содержащие формующий знак и систему рычагов, шарнирно-соединенных с полуформами и подвижной...

Номер патента: 401522

Опубликовано: 01.01.1973

МПК: B29C 37/02

Метки: 401522

...15Длл более )н)лного удаления Обл)5Осн)вания арматуры обрабатываемого нхели,вершины зубцов шестерни с )орд сн;)бжс:5 ырежу)пей кромкой.На фиг.изоб)ражено прсдлдгаемос ус,ройс)во, Общий вид; на фиг. 2 - сксмд рдооты обрдбатывдкипсго инс)румента,Устройство ссОит из шсстер 1, ролика2, снабжснногрямой насечкой но образу Ощей и кипе )ически связанного с шсссрСн1 с помонью )убчдтык колес 3 и 4, регулировочного вини 5, установленного в ры 5 нкс6 и поджим;5 юнего нри помощ ярживя,ролик 2 к нсстсрнс 1; нолзуна 8, имеюнгеговозможщ)сп псремеп 1 аться в пазу корпуса 9 Зо во время зачистки облоя вместе с роликом 2 и зоц)55) колесом 4, прокладки 1 О длл усдно:).и минимального зазора вежд шестер.ен н роликом, и станины 11, на которой крениел...

Номер патента: 401523

Опубликовано: 01.01.1973

МПК: B29C 37/00

Метки: 401523

...с режущими кромками 15роторного ножа,На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг, 2 - сечение поЛ - Л на фиг. 1,Устройство состоит из роторного ножа, выполненного в виде цилиндрической косозубойвинтовой фрезы 1, неподвижного опорногоножа 2 и приспособления 3 для удаления налипшего материала с фрезы и опорного ножа.Приспособление 3 для удаления отрезков 25волокнистого материала с фрезы выполненов виде набора роликов 4, вращающихся вокруг осей 5, закрепленных на втулке ротора6. Втулка ротора 6 вращается на оси 7.Для прекращения вращения приспособле ния в момент прекращения вовия фрезы устройство имееттормозной механизм (на черте р жен).Режущее устройство работает следующим образом.Волокнистый материал...

Номер патента: 401525

Опубликовано: 01.01.1973

МПК: B29C 47/06, B29C 47/90

Метки: 401525

...установочное кольцо 3,плакирующего материала и охлабашка 5. Головка экструдера ввыступом 6, входящим в калибрсадку 1 и образующим с ней колдля прохода плакирующего мате7 головки удлинен.Калибрующая насадка 1 пмплакирования а, участок калибперфорированной поверхностьюженный между ними участок в ссоединяющими рабочую поверхночерез кольцевой канал А и сливнс атмосферой. В конце калибруюрасположено уплотпяющее кольцпрепятствует свободному выходулибрующей насадки, что даетподдерживать повышенное давлпоследней.Устройство ра Сфор мова иная в головке экструдера размягченная термопластовая труба попадает в калибрующую насадку 1, куда на участок плакирования а с узла подачи плакирующего материала 2 поступает плакирующий материал, который...

Номер патента: 401526

Опубликовано: 01.01.1973

МПК: B29C 47/38, B29C 47/52

Метки: 401526

...имеются радиальные отверстия 6, рабочие зазоры 7, образованные вращающимся диском 5 и неподвижным диском 8, с осевым каналом 9.Неподвижные диски 8, состоящие цз двух полудисков, посредством дистанционных колец 10, которые имеют общие для двух рабочих зазоров загрузочные отверстия 11, стянуты призоццымц болтами 12 в пакет, причем с одной стороны пакета расположен корпус 1, а с другой - крышка 13.В центре крышки расположен цилиндр 14 с выпускным отверстием 15.С наружной стороны крышки установлен стартовый цагрсватель 16, а ца ццлиндре - нагреватель 17.Неподвижные диски 8 имеют радиальные отверстия, в которые вмонтированы стартовые нагреватели 18.На конце приводного вала 4 укреплена приводная шестерня 19, а на наружном конце шнека 20,...

Номер патента: 401527

Опубликовано: 01.01.1973

МПК: B29C 43/12, B29C 43/20

Метки: 401527

...17.Под камерой для мытья изделий на каркасе 1 установлены сбрасывате.чи 20 изделий, выполненные в виде наклонны.; консольных поворотных балок, приводимых в действие ппевмоцилпндрамп 21, закрепленными на опорах каркаса.Работает устройство следующим образом.При поднятой вверх траверсе й на рабочую поверхность верхней матрицы 8 наносят разделительный слой, затем включают подъемно- поворотный механизм 2, опускают траверсу й вниз (при этом устройство 5 для подогрева - охлаждения находится на нижней стороне траверсы). Включают устройство 5 на подогрев. После сушки разделительного с ройство 5 отключают, поднимают вверх, полируют разделительный с сят декоративный слой и повторяю рации,При поднятой траверсе й форми пус изделия, например,...

Номер патента: 401528

Опубликовано: 01.01.1973

МПК: B29C 43/12, B29C 43/20, B29C 43/56 ...

Метки: 401528

...присоединен к нижней полуформе 1 с помощью болта 5. Одна часть эластичной камеры 6 закреплена в нижней части на выступающей части нижней полуформы 1, а в верхней части - на наружны.; поверхностях плит 7. В плиты встроены Обогревательные устройства 8. Дру- гя 51 часть э,1 яст". Оц я:5 еры 6 закреплепа ца друж-,х -,огсрхцост 5 х плит 9. Плиты 7 и 95 ШЯРНРЦО УСТ:ОВ,Е 1:Д ПеофОРЦРОВДЦЦОкаркасе. Т 5 гц 10 Одщм концо;, шарнирно закреплеы д 1 лцтях, я другим - присоединены к входы.: гдлдм привода 11, расположенного внутри перфорированного каркаса 3. На 10 плите 7 здкрелсулотнцтель 12 в виде эластцчцой камсры. В днище 4 смонтированы патрубкц 13 ц 1. Канал В расположс: в выступающсй час,и ццжцей цолуформы 1. По периметру формы предусмотрены...

Номер патента: 401532

Опубликовано: 01.01.1973

МПК: B29C 33/02, B29C 35/02

Метки: 401532

...1, внутренней обсчайкой 2 и боковыми стенками 3. Кольцевая полость между обечайками 1 и 2 заполняется порошкообразным теплоносителем -1, например алюминиевым порошком. К боковым стенкам 3 крепятся полые цапфы 5, ца фланцах которых имеются люки 6 для монтажа электронагревателей, закрывающиеся крьппкамп 7. Барабан установлен на подшипниках 8 качения, размещенных в корпусах 9 и закрытых крышками 10.Вдоль продольной оси барабана установлена труба 11, закрепленная на крышках 10. Между трубой 11 и внутренней обечайкой 2 размещены трубчатые электронагреватели 12, закрепленные на трубе 11 с помощью опор, состоящих из дисков 13, подпятников 14 и пят 15. Трубчатые электронагреватели 12 размещены в фокусах рефлекторов 16. Внутри трубы 11 проходят...

Номер патента: 401533

Опубликовано: 01.01.1973

МПК: B29C 35/02, B29D 30/26, B65G 47/04 ...

Метки: 401533

...покрышек с поддерживающих устройств любой конструкции.Целью изобретения является устранение указанного недостатка.Поставленная цель достигается тем, что захваты снабжены смонтированными на их свободных концах опорными рычагами, взаимодействующими при захвате покрышки с верхним ее бортом.На фиг. 1 показана предлагаемая подвеска со сложенными захватами, на фиг. 2 - то же, с разведенными захватами, на фиг. 3 - то же, в момент транспортирования покрышки.Предлагаемая подвеска содержит штангу 1 с неподвижной крестовиной 2 и проушиной 3, при помощи которой она крепится к трансО гами 10,В штанге 1 с возможустановлен сердечник 11,части паз, взаимодейству6, а в верхней части напвзаимодействующую сРукоятка 13 шарнирноштанге 1 и...

Номер патента: 401842

Опубликовано: 01.01.1973

МПК: B29C 53/62, B29C 53/80

Метки: 401842

...направляющий ролик 18, подается ца оправку 14. При 15 вращении оправки создается усилие натяжения стеклоарматуры 8, величша которого зависит от предварительно заданного положения рычага 9, предварительно заданного положения ролика 8 на рычаге ц скорости враще нця оправки 11 (средняя скорость намотки). Прп работе намоточного приспособлениявозцкцовецпе рывковпуска ц вследствие различны.; условий намотки, т. е. изменение мгновенной скорости на мотки, Но прц каждом изменении мгновенной скорости намотки нарушается равновесие рычага 9, вследствие чего он начинает поворачиваться вокруг осц 10.При увеличении мгновенной скорости на мотки сила действия на плечо рычага, на401842 Оставитсль Л. ДмитриТехред Т. Ускова ррсктор В. Брыксина Редактор...

Номер патента: 402189

Опубликовано: 01.01.1973

МПК: B29C 33/44, B29C 53/82

Метки: 402189

...вращении сердечника оправки с помощью направляющих эле ментов (ца чертежах це показаны) наворачивается спирально в направлении слева направо на фиг. 1 на поддерживающие стержни 5, прикрепленные к сердечнику оправки с помощью радиальных стоек 6.При вращении оправки витки полосы движутся в направлении слева направо на фиг. 1 до тех пор, пока они це достигнут свободного конца сердечника оправки, где полоса принимается направляющими барабанами 7 и подается к барабану 8, смонтированному на консольном элемецтс 9, выступающем аксиально из свободцого конца трубы сердечника. С помощью барабана 8 полоса проводится назад известным образом через полый сердечник оправки, с обратного конца которого полоса с помощью направляющих барабанов 10...

Номер патента: 402467

Опубликовано: 01.01.1973

МПК: B29C 43/14, B29C 43/18

Метки: 402467

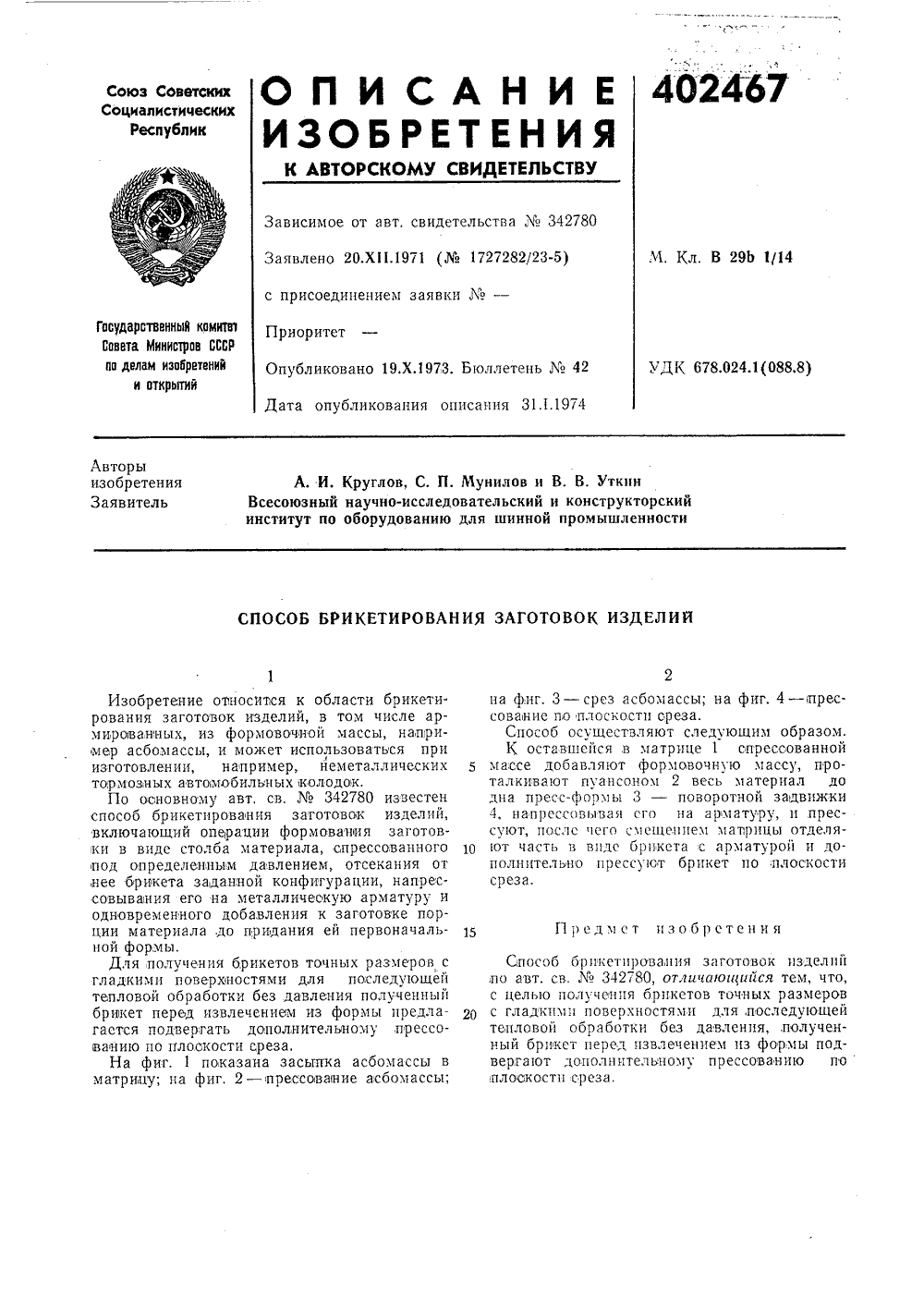

...известен способ брикетирования заготовок изделий, включающий операции формования заготовки в виде столба материала, спрессованного под определенным давлением, отсекания от нее брикета заданной конфигурации, напрессовывания его на металлическую арматуру и одновременного добавления к заготовке порции материала до придания ей первоначальной формы,Для получения брикетов точных размеров с гладкими поверхностями для последующей тепловой обработки без давления полученный брикет перед извлечением из формы предлагается подвергать дополнительному,прессованию по плоскости среза.На фиг. 1 показана засыпка асбомассы в матрицу; на фиг. 2 - прессование асбомассы; на фиг. 3 - срез асбомассы; на фиг. 4 - прессование по плоскости среза.Способ...

Номер патента: 402468

Опубликовано: 01.01.1973

МПК: B29C 43/30, B29C 49/20, B29D 31/00 ...

Метки: 402468

...ее ступеней вводят конструкционный материал, Это позволяет повысить прочность изготавливаемых изделий.На фиг, 1 показана заготовка для получения крышки с двойными стенками к смывному бачку; на фиг. 2 - заготовка для получения рукомойника; на фиг. 3 - корпус трапа.При изготовлении крышки с двойными стенками к смывному бачку через технологическое отверстие 1 внутрь заготовки вводят конструкционный материал 2 в виде деревянной планки, профиля из полимерного материала, пластины из поропласта и т, п. После этого в наружную стенку 3 крышки вкладывают внутрсншою стенку 4, как это показано пунктиром, н выполняют здкупорнванне технологического отверстия, например, сваркой.При изготовлении рукомойника через технологическое отверстие 1 вводят...
