H04L 5/02 — с каналами, характеризуемыми типом сигнала

Номер патента: 177449

Опубликовано: 01.01.1966

Авторы: Гутин, Кирсанов

МПК: H04L 5/02

Метки: передачи, сигналов, стартстопной, телеинформации

...представляющую собой закодированную информацию одного цикла телепередачи, расчленяют на частные циклы стартстопной передачи путем введения стартовых и стоповых служебных посылок в двоичный сигнал телеинформации через каждые пять кодовых элементарных посылок. В результате этой операции сигнал приобретает структуру обычного стартстопного телеграфного кода. Это позволяет передавать такой сигнал по стандартным телеграфным каналам связи с использованием регецерирующей, ретрансляционной и другой аппаратуры без дополнительного оборудования. При этом обеспечивается быстродействие систем передачи телеинформации,так как каждая кодовая посылка несет информацию о состоянии одного датчика. Кроме того, объем передаваемой телеинформации может...

Номер патента: 195495

Опубликовано: 01.01.1967

Авторы: Декерис, Ленинградский, Цкас

МПК: H04L 5/02, H04L 7/033

Метки: рабочему, сигналу, синхронизации

...блоком управления 1 б. Положительными импульсами ключи закрываются, а отрицательнымиоткрываются.Рассмотрим цикл работы интегратора 5.При подаче отрицательного импульса цаключ 12 он открывается и, возведенный в квадрат сигнал, без постоянной составляющей поступает на вход интегратора, В течение всего времени пока ключ 12 открыт, остальные ключи закрыты, Когда ключ 12 закрывается, интегрирование прекращается. При этом отрицательным импульсом открывается ключ 13 и с выхода интегратора 5 снимается напряжение, пропорциональное значению интеграла Т (1;), представляющего сумму интегралов от произвольных составляющих сигнала, которое поступает на вход последующего каскада, После этого открываются ключи 14 и 15, которые разряжают интегратор....

Номер патента: 254558

Опубликовано: 01.01.1969

Авторы: Мирошников, Тихомиров

МПК: H04L 5/02

Метки: посылкам, рабочил, фазирования

...управления и ко входам через клеммы 1 б и схемы 10 и 11. Вход схем 10, 11 через клеммы 17 соединен с плечом триггера 12. Выходы схем совпадения подключены ко входу устройства 7 основного УФ.Если высокочастотный сигнал 19, поступающий на вход устройства, имеет уровень выше порога срабатывания устройства измерения уровня, то триггер занимает такое положение, пои котором положительный потенциал с клеммы 20 триггера, соответствующий сигналу уровень норма (фиг. З,а), поступает на базу транзистора 1 б схемы совпадения. При этом транзистор 15 находится в запертом состоянии. Отрицательный потенциал (фиг. З,б) с другого плеча триггера (клемма 21) поступает на схемы совпадения 10 и 11 и открывает аналогичные транзисторы этих схем, Следовательно,...

Номер патента: 259130

Опубликовано: 01.01.1970

Авторы: Моргачев, Центральный

МПК: H04L 5/02

Метки: данных, канала, передачи, пропускной, способности

...счетчика - в нулевом состоянии. Датчик временных интервалов вырабатывает импульсы с периодом следования Т. Прибор может бытьвании каналов, предназнданных и при контролетов, организованных поЗО анту рименен при исследоаченных для передачи таких каналов и тракпрограммному вариИзвестны способности зованного п Предлага вестных тем довательно тока стиран щих запрось кировки кан счетчика им ра, к цепям датчика вре рощает приИмпульсы датчика временных инвподтверждают нулевое состояние тр р в счетчика и триггера памяти.При приходе пачки стираний первый им пульс стирания проходит через схему НЕТ изапускает одновибратор б, который своим задним фронтом запускает одновибратор 7. Импульс одновибратора 7 подается на счетчик и на схему НЕТ, запрещая...

Номер патента: 277026

Опубликовано: 01.01.1970

Авторы: Колтунов, Ячевский

МПК: H04L 5/02

Метки: импульсной, случайной, фазирования

...а также на первый вход триггера 13 и на вход первого ключевого каскада 4, вводя триод 5 в режим насыщения. При этом триггер 13 перебрасывается (при условии, если кончился импульс случайной последовательности) в состояние отрицательного потенциала на его выходе. Триод 10 второго ключевого каскада 9 переключается в режим насыщения только после выхода из насыщенного триода 5 первого ключевого каскада 4, т, е. после окончания импульса известной последовательности. Наличие ускоряющей емкости 7 в базе триода 5 и интегрирующей емкости 12 в базе триода 10 предотвращает переключение триода 10 в режиме насыщения до окончания импульса известной последовательности, что важно при перебрасывании триггера 13 по фронту выходного импульса.11...

Номер патента: 350194

Опубликовано: 01.01.1972

Автор: Колесников

МПК: H04L 5/02

Метки: виде, м-последовательности, радиолиния, сигналами

...10 через фильтр 11 подсоединен ко входу сумматора 12, второй вход которого объединен со входом сумматора 10 и подклю,чен к детектору приемника 8. Выходная цепь 17 фильтра 11 является выходной цепью символов сообщений,На передающем конце линии связи в кодирующем устройстве 1 генератором 3 вырабатываются импульсы, подаваемые одновременно на генератор 2 и синхронизатор 4. При этом генератором 2 формируется М-последовательность, подаваемая на вход сумматора 5. На другой вход синхронизаторапоступает подлежащая передаче информация, которая при помощи тактовых импульсов преобразуется в информационную последовательность, ее границы символов совпадают с границами элементов М-последовательности. Б результате по- элементного суммирования по...

Номер патента: 471677

Опубликовано: 25.05.1975

Авторы: Болдовский, Молчанов

МПК: H04L 5/02

Метки: контрастными, посылками, связи, сигнальными

...своюпоставляется определенный наборпосылок.Известный способ связи контрастными сит. нальными посылками, основанный на передаче сигналов различной формы, обладает недостаточной, помехоустойчивостью.Цель изобретения - повышение поме устойчивости.Это достигается тем, что последовательность символов сообщения разбивают на пары, каждой из которых соответствует пара ситнальных посылок, которые передаются по каналу связи, причем величину контраста пары сигнальных посылок,по амплитуде, частоте и фазе выбирают в зависимости от частоты появления в передаваемых сообщениях соответствующей пары символов алфавита,Сущность предлагаемого способа заключается в следующем.Последовательность сигнальных посылок, соответствующих символам выбранного алфавита,...

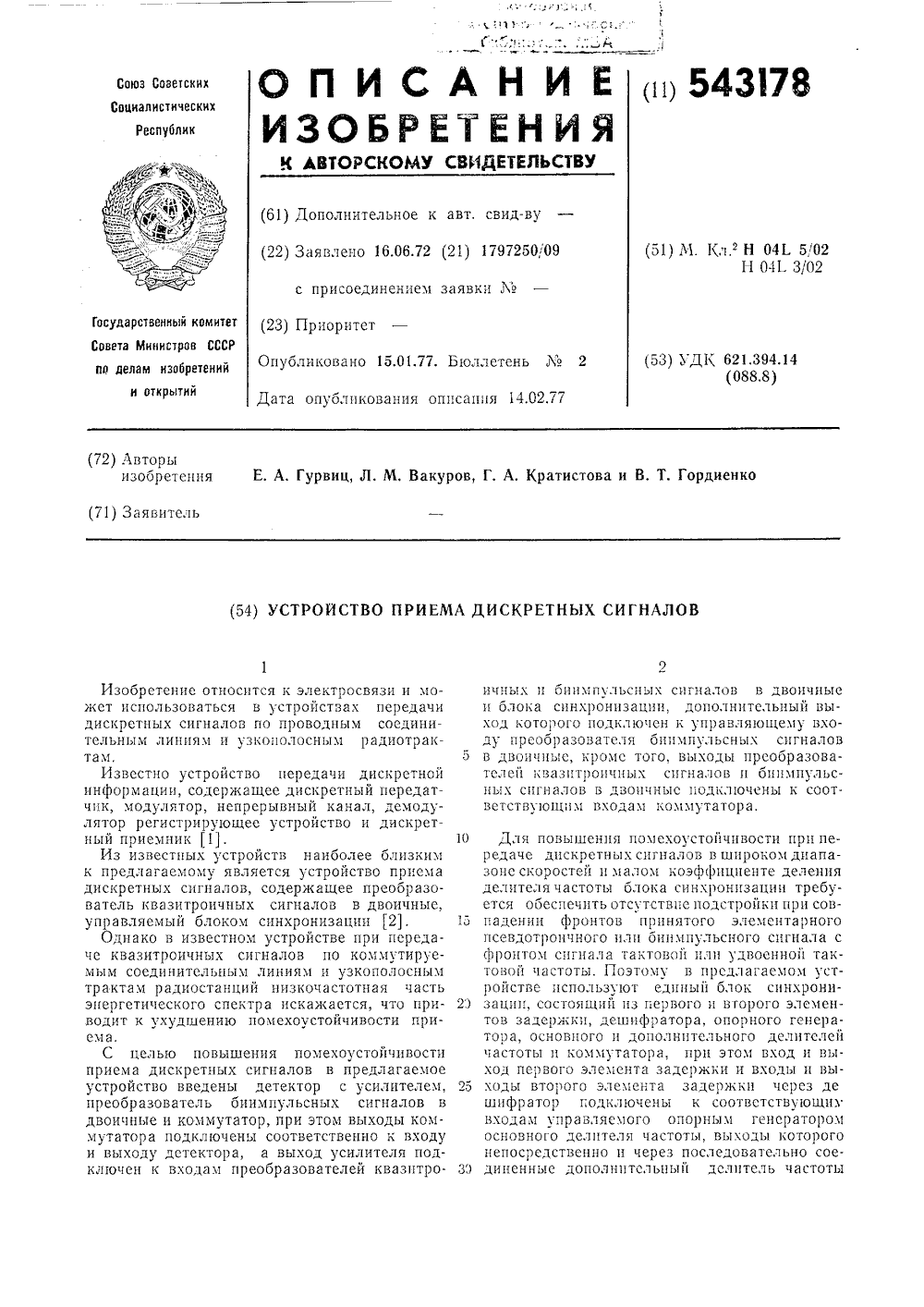

Номер патента: 543178

Опубликовано: 15.01.1977

Авторы: Вакуров, Гордиенко, Гурвиц, Кратистова

МПК: H04L 5/02

Метки: дискретных, приема, сигналов

...содержит вход 14 устройства приема дискретных сигналов, выход 15.Выходы коммутатора 1 подключены соответственно к входу и выходу детектора 2, выход усилителя 3 подключен к входам преобразователей 4 и 5 квазитроичных и биимпульсных сигналов в двоичные и блока 6 синхронизации, дополнительный выход которого подключен к управляющему входу преобразователя 5 биимпульсных сигналов в двоичные. Выходы преобразователей 4 и 5 квазитроичных сигналов и биимпульсных сигналов в двоичные подключены к соответствующим входам коммутатора 1.Вход и выход первого элемента 7 задержки и входы и выходы второго элемента 8 задержки через дишифратор 9 подключены к соответствующим входам управляемого опорным генератором 10 основного делителя 11 частоты, выходы...

Номер патента: 569037

Опубликовано: 15.08.1977

Авторы: Врачев, Гагарин, Дерипалов, Карабанов, Потапов

МПК: H04L 5/02

Метки: радиолиния, сигналами, совмещенная, шумоподобными

...также пороговое устройство 15 и интегратор 16, причем выход смесителя 8 через ицтегратор 16 подключен к входу порогового устройства 15, выход которого является выходом цнформациоццого канала.Совмещенная радиолцния работает следующим образом.Генератор ПСП 4 формирует последовательность максимальной длины (М-последовательность), длительность элементарного символа которой определяется чазтотой сле,чования тактовых импульсов генератора 3. В синхронизаторе 2, на вход которого поступают тактовые импульсы и дискретная пчформация, осуществляется привязка длительности информационной посылки к длительности элементарного символа последовательности, т. е. на выходе сцнхронцзатора 2 образуются информационные пэсылкц с длительностью, кратной целому...

Номер патента: 651492

Опубликовано: 05.03.1979

Авторы: Вишневецкий, Дерипалов

МПК: H04L 5/02

Метки: дискретной, информации, передачи, радиолиния

...входной сигнал поступает на умножители 6 и 13, опорные напряжения для которых снимаются с соответствующих выходов генератора ПСП 8, поддерживаемого в синхронизме с приходящим сигналом блока синхронизации 7, вход которого подключен к входу приемного устройства.На фиг. 2 а и 2 б представлены информационные последовательности, поступающие с второго и первого источников информации. Сигналы с выхода умножителей 13 и 4вый детектор 17, интегратор 18 и пороговый блок 19, причем первый и второй входы дополнительного умножителя 13 соедииены соответственно с входом умножителя 6 и другим выходом генератора псевдослучайной последовательности 8, выход умножителя 6 соединен с первыми входами блока вычитания 14 первого сумматора 15, вторые входы...

Номер патента: 824466

Опубликовано: 23.04.1981

Автор: Мжельский

МПК: H04L 5/02

Метки: передачиинформации, приема

...уплотнении. Ошибка рассогпасования проходит через бпок 6 и блок 7 на передатчик 3 дпя управ 11 ения466 824 Составитель Е. ПетроваВолкова Техред С.Мигунова Корректор Н. Швыдк Редан 84 Тираж 698 ВНИИ ПИ Государственнопо делам изобретений 113035, Москва, Ж,квз 215 ноеССС Подписо комитета Ри открытийаушская нвб., д. 4/ идил 1111 Г 1 "Патент, г. Ужгород, ул. Проектная его режимом работы. При частотном уп, лотнении управляет мощность излучения или индекс модуляции в передатчике 3, а при временном - частота и фаза передаваемых импульсов с целью синхронизации сообщений от всех станций сети связи. Для получения устойчивой работы служит бпоя 7.Рля уменьшения влияния западыванияиспользуются блоки 5, 6 и блок 8. Приэтом выходной сигнал блока 7...

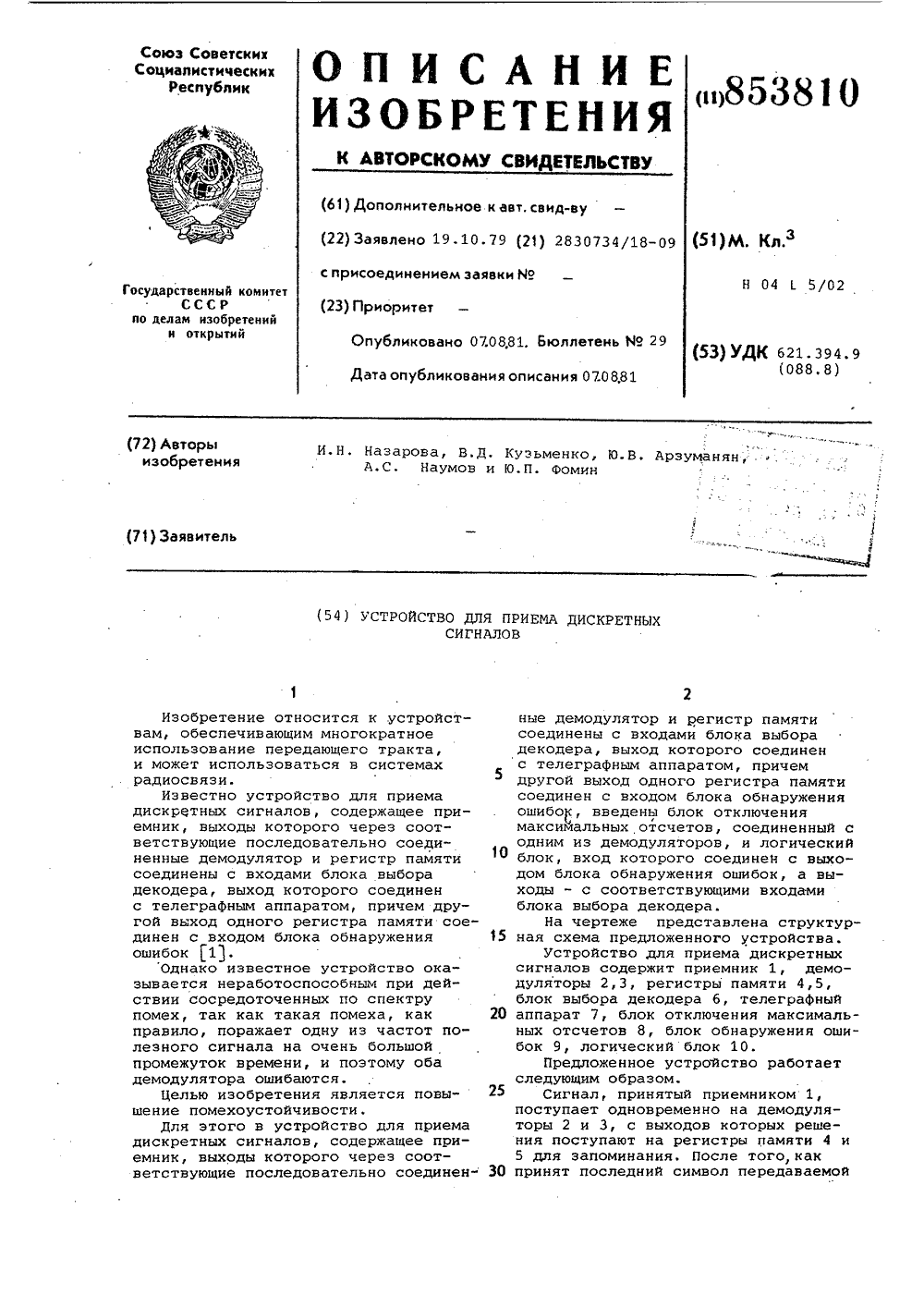

Номер патента: 853810

Опубликовано: 07.08.1981

Авторы: Арзуманян, Кузьменко, Назарова, Наумов, Фомин

МПК: H04L 5/02

Метки: дискретныхсигналов, приема

...подается на логический блок 10, где формиру,ется сигнал запрета выбора того или другого регистра памяти, Если на выходе блока 9 сигнала нет, что означает отсутствие ошибок в регистре памяти 4, логический блок 10 вырабатывает сигнал запрета выбора регистра памяти 5. Если на выходе блока 9 появляется сигнал, что означает наличие ошибок в. регистре памяти 4, логический блок 10 вырабатывает сигнал запрета выбора регистра памяти 4.Предположим теперь, что в канале действует сосредоточенная и флуктуацианная помехи. При этом демодулятор 3 принимает кодовые комбинации с ошибками. Вероятность необнаружения ошибок в регистре памяти 5 велика, демодулятор 2 при этом, напротив, работоспособен. Ошибки, которые могут появиться на его выходе, будут...

Номер патента: 869073

Опубликовано: 30.09.1981

Авторы: Могунов, Туровский, Шумилина

МПК: H04L 27/22, H04L 5/02

Метки: вторично, выделения, каналов, телеграфных, телефонных, уплотненных

...При обнаружении начала работы телеграфного канала командас блока 4 поступает на управляющиевходы коммутатора 1, датчик 6 и блока5. Происходит поиск свободного демодулятора 3 и подключение его к телефонному каналу, в котором находится телеграфный канал с обнаруженным началомработы. Одновременно на демодулятор 3с датчика 6 поступает опорная частота,соответствующая телеграфному каналу,в которсм обнаружено начало работы. Поокончании работы телеграфного канала сблока 7 подается команда на управляющие входы коммутатора 1 и датчика 6,Демодулятор 3 отключается от телефонного канала, и с него снимается опорнаячастота. Блок 9 при наличии свободногодемодулятора 3 выдает команду на формирователь 8, коммутатор 1, датчик 6,.дополнительный...

Номер патента: 873438

Опубликовано: 15.10.1981

Авторы: Старовойтов, Тараненко, Чупик

МПК: H04L 5/02

Метки: радиолиния, сигналами, совмещенная, шумоподобными

...2 пилообразного напряжения, генератор 3 тактовых импульсов, генератор 4 псевдослучайной последовательности, блок 5 формирователя маркера, синхронизатор 6, коммутатор 7, синхронный детектор 8, фазовый детектор 9, фильтр 10 нижних частот, генератор 11 псевдослучайной последовательности, формирователь маркера 12, генератор 13 тактовых импульсов, элемент ИЛИ 14, генератор 15 пилообразного напряжения, смеситеЛь 16, интегратор 17 и пороговый блок 18.Устройство работает следующим образом.Генератор 4 формирует последовательность максимальной длины, промодулированную по длительности, длительность элементарных символов которой определяется частотой следования тактовых импульсов генератора 3, частота последнего изменяется по линейному...

Номер патента: 886285

Опубликовано: 30.11.1981

Авторы: Гриневич, Курзин, Чепиков

МПК: H04L 5/02

Метки: дискретных, интегрального, приема, сигналов

...блока 2 фронты поступают на вход блока 11 и воздействуют нанего так, что на выходе образуется непрерывная3последовательность синхроимпульсов с периодом Тофаза которых совпадает со средней фазой положительных фрон тов. Эта последовательность является устойчивой, так как блок 11 обладает свойством усреднения. С выхода блока 3 выделенные отрицательные фронты поступают на вход блока 12, на выходе которого образуется также непрерывная последовательность синхроимпульсов.30Выходы обоих блоков 11 и 12 объединяются во втором элементе ИЛИ 5, На вход блока 9 постугают как положительные, так и отрицательнйе фронты, объединенные первым элементом ИЛИ 4. Блок 9 на своем приемном выходе гене 35 рирует последовательность прямоугольных импульсов...

Номер патента: 919123

Опубликовано: 07.04.1982

Авторы: Гурвиц, Кирьяков, Королев, Пушкин, Филимошкина

МПК: H04L 5/02

Метки: биимпульсного, двукратного, относительного, передачи, сигнала

...двукратного биимпульсногосигнала содержит входной согласующий блок 1, синхронизирующий генератор 2, формирователь 3 кодовыхгрупп, сумматоры 4 и 5, делитель 6частоты и выходной согласующийблок 7,Устройство работает следующим образом.Сигналы поступают через входнойсогласующий блок 1 на вход формирователя 3, а с выхода синхронизирующего генератора 2 сигналы тактовойчастоты поступают на вход сумматора4, на другой вход которого поступают сигналы с первого выхода формирователя 3. С выхода сумматора 4 сигналы поступают на вход делителя 6,а с его выхода - на первый входдругого сумматора 5, на второй входкоторого поступают сигналы с выходаформирователя 3. С выхода сумматора5 сигналы через выхолной согласую919123 1 О Формула изобретения...

Номер патента: 930719

Опубликовано: 23.05.1982

Авторы: Безносов, Журавлев, Трусевич

МПК: H04L 5/02

Метки: корреляционного, приема, сигналов, сложных, фазоманипулированных

...содержит первый 1 ивторой 2 перемножители, сумматор 3,блок 4 выделения информации, первый5 и второй 6 полосовые фильтры, третий перемножитель 7, блок 8 ФАПЧ,фазовращатель 9, делитель 10 частоты,генератор 11 псевдослучайной последовательности (ПСП), сумматор 12 по модула два, дешифратор 13, Фазовращатель 9, делитель 10, генератор 11 . и сумматор 12 образуют блок 14 формирования опорных сигналов.Предлагаемое устройство работает следующим образом;Принимаемый сигнал перемножается с двумя взаимноортогональными опорными сигналами в перемножителях 1 и 2. Сигналц, снимаемые с выходов перемножителей, суммируются в сумматрре 3, при этом снимается модуляция, вызванная передаваемой информацией.Сигнал на выходе сумматора 3...

Номер патента: 930720

Опубликовано: 23.05.1982

Авторы: Дерипалов, Кот, Потапов, Теплицкий

МПК: H04L 5/02

Метки: дискретной, информации, передачи

...информационной последовательности с выхода сумматора 7 помодулю два, подключает к перемножителосоответствующий выход генератора 5 ПСП, т.е, осуществляет модуляцию ПСП по задержке. В перемножителеч осуществляется перемножение Фазоманипулированного сигнала на модулированную по задержке ПСП.Таким образом, на вход приемногоустройства поступает широкополосныйфаэоманипулированный сигнал с инверсной модуляцией несущей частоты информацией от первого источника и модуляцией ПСП по задержке логическойсуммой информационных последовательностей первого и второго источников.На приемной стороне входной сигналпоступает на перемножители 8 и 9,опорные напряжения для которых снижаются с соответствующих выходов генераторов 11 ПСП, поддерживаемого...

Номер патента: 1007210

Опубликовано: 23.03.1983

Автор: Качерович

МПК: H04L 5/02

Метки: вещательных, каналу, передачи, программ, сигналов

...в той части, полосы частот вещательного канала, где сосредо точена относительно большая энергия вещательных сигналов. Регулирование уровня кодовых сигналов по общему уровню сигналов программы не может обеспечить высокую помехоустойчивость передачи кодовых сигналов и допустимо низкий уровень помех для радиослушателей. Для этого анализируютсясуммарные сигналы, полученные путемналожения кодовых сигналов на сигналы программы, и производится такоерегулирование, чтобы значение фазырезультирующих сигналов в рассматриваемой узкой полосе находилось в требуемых пределах.Для требуемого поворота фазы рассматриваемой узкополосной составляющей вещательных сигналов необходим корректирующий кодовый сигнал, амплит гда которого не более чем в2 раз...

Номер патента: 1054917

Опубликовано: 15.11.1983

Авторы: Гусель, Журавлев, Ильин

МПК: H04L 5/02

Метки: псевдослучайными, радиолиния, сигналами

...Бель цостигается тем, что в рациолинию с псевдослучайными сигналами, соцержашую на передающей стороне последовательно соединенные источник аналоговой информации, блок модуляции сигналов,генератор псевцослучайной последовательности, смеситель и перецатчик, а также 10источник дискретной информации, выхоцкоторого через синхронизатор соединен свторым входом смесителя, и генератортактовых импульсов, выхоц которого подключен к тактовому входу синхронизатора и блока модуляции сигналов, а на приемной стороне - приемник, выхоц которого подключен к объединенным по входублоку слежения эа эацержкой и перемножителю, выход которого через последова-20тельно соециненные накопитель и решающий блок соецинен с блоком вьщелениядискретной информации, а...

Номер патента: 1202065

Опубликовано: 30.12.1985

Авторы: Безверхов, Мамаев, Потапов

МПК: H04L 5/02

Метки: дискретной, информации, передачи

...23, фазовый детектор24, интегратор 25 и пороговый блок 26,Устройство для передачи дискретнойинформации работает следующим образом. На входы первого и второго сумма=. торов 7 и 9 поступают информационные последовательности от первого, второго и дополнительного источников информации, при этом длительности информационных импульсов равны периоду псевдослучайной последовательности, формируемой генератором 5 псевдослучайной последовательности под действием тактовых импульсов, поступающих с выхода генератора 6 тактовой частоты на вход генератора 5 псевдослучайной последовательности.Информационная последовательность первого источника информации манипуолирует по фазе на 0,180 в фазовом манипуляторе 2 сигнал генератора 1 несущей частоты.. На...

Номер патента: 1229974

Опубликовано: 07.05.1986

Авторы: Киселев, Потапов, Столбецов

МПК: H04L 5/02

Метки: дискретной, информации, передачи, приема

...выходы блока синхронизации подключены к тактовому входудополнительного генератора ПСП итактовым входам дополнительных демодуляторов, информационные входы ивыходы которых соединены соответственно с . выходами дополнительныхсумматоров и входами дешифра -тора, вторые входы дополнительных перемножителей соединены ссигнальным входом блока синхронизации. Информационные сигналы от четырех источников дискретной информации (не показаны) поступают одновременно на четыре входа 1-1 Ч передающей стороны (фиг,1) устройства. При этом сигнал с входа 11 подается на управляющий вход второго коммутатора 4 полярности ПСП и на входы первого, второго и третьего сумматоров 7, 8 и 11 по модулю два, на вторые входы которых подаются сигналы с.входов 1, 111 и 1 Ч....

Номер патента: 1256223

Опубликовано: 07.09.1986

Авторы: Каваляускене, Харитонов, Чугреев

МПК: H04L 5/02

Метки: кольцевая, пакетная, сеть

...служебной части пакета определяются сигналами, поступающими с распределителя19 временного окна, Если в дешифраторе 10 опознается свой адрес, тозапускается распределитель 14 приема,который управляет работой декодирую Ощего блока 15 и накопителя 17 приема,Кроме того, сигналом из распределителя 14 приема закрывается ключ 8гашения, запрещая ретрансляцию пакета и к следующей станции.45В декодирующем блоке 15 принимаемая информация проверяется на наличие ошибок. При отсутствии ошибок.поступает сигнал в генератор 16квитанции, который выдает квитанциюна вход передатчика 6 для передачиее в канал связиКроме того, декодирующий блок 15выдает сигнал в накопитель 17 приемаи к абоненту, разрешая выдачу принятого пакета абоненту, Если станцияв...

Номер патента: 1378075

Опубликовано: 28.02.1988

Автор: Ледовских

МПК: H04L 5/02

Метки: дискретных, передачи, приема, сообщений

...осуществляется так, что каждый раз при поступлении символа "1" фаза изменяется на величину +1/2 относительно значения фазы на предыдущем тактовом интервале, а при действии символов О - сохраняет свое значение. Полученный таким образом сигнал манипулируется по Фазе (на О, Т) вторым сигналом с тактовой частотой ЗР /4 в манипуляторе 2. Затем сигнал усиливается, переносится в нужный диапазон частот, смешивается .с синхросигналом тактовой частоты Р /4 в передатчике б и передается по линии 11 связи.На приемной стороне информационный сигнал после удвоения по частоте, фильтрации с полосой Р,/К (Г,/4) в удвоителе 17 поступает на вход демодулятора 15, тактируемого выходными импульсами синхроблока 13 с частотой Р,/К (Г,/4), а после задержки на...

Номер патента: 1501293

Опубликовано: 15.08.1989

Авторы: Журавлев, Трусевич

МПК: H04L 5/02

Метки: псевдослучайными, радиосвязи, сигналами

...цсьфорь ации сицхронизируются с ПС 11, Сигналы с выходовпервого ц второго дополнительныхперемнсы 1 лей 3 и 1 поступают насумматор 7. дсьсее суммарный сигналограничивется по аь 111 ц 1 уде ограничите:1 ем 8 ц поступает на второйвход перемцожт 11 я 1, на первый входкоторого поступает ПСП с выхода генератора 1 О, Дале сигнал с выходаперыножтеля 1 посту:зс-т на входпередатчика 2,Па приемной сторо 1;е сигнал с выхода прис.мнцка 12 пос; упрет на объеди 1 енвые входы пс.ремножцтеля 15 иб.эк 14 спеженц за задержкой. Опорньь 1 напряжением перемножителя 15 являс:гся напряжение, формируемсе блоком 14 слежения за задержкой. Сцгналс выхода перемно;кителя 15 поступаетца вход демодулятора, содержащегопервый, второй ц третий дополнительные,...

Номер патента: 1555888

Опубликовано: 07.04.1990

Авторы: Булычев, Медведев, Пушкин, Романов

МПК: H04L 5/02

Метки: информации, кольцевая, пакетная, передачи, сеть

...как из нее бып считан пакет к абоненту) на выходе РО ПЗУ 50 примет нулевой уровень и поступит на Р-вход триггера 27. По следующему сигналу "Начало временного окнап на выходе триггера 27 формируется сигнал нулевого уровняТриггер 32, элементы И 42 и ИЛИНЕ 48 используются для формирования сигналов "Разрешение передачи" и Запись пакета от абонента", соответственно на тринадцатом и третьем выходах формирователя 23 сигналов управления. Если в предыдущем временном окне вторая абонентская ячейка памяти свободна, то сигнал на выходе РОз ПЗУ 50 имеет нулевой уровень, Этот сигнал поступает на вход элемента ИЛИ-НЕ 48, с выхода которого поступает сигнал единичного уровня. Этот сигнал открывает ключ, выполненный на элементе И 42, Теперь, если...

Номер патента: 1559417

Опубликовано: 23.04.1990

Автор: Ледовских

МПК: H04L 5/02

Метки: дискретных, приема, сообщений

...и Фильтрации в удвоителе 2 частоты с полосой Р /К поступает навход первого демодулятора З,тактируемого выходными импульсами синхробло" 40ка 7 с частотой Р /К (Фиг.2 в), и навходы Фазовращателя 14 и третьегодемодулятора 18, В первом демодуляторе 3, являющемся демодуляторомФРИ-сигналов для удвоенной частотынесущей, осуществляется выделениепервого информационного сигнала стактовой частотой Р /К (фиг.2 д) Вфазовращателе 14 каждый раз при действии импульса, тактовой частотыР /К начальная Фаза входного сигнала изменяется на Г(/2 относительнофазы сигнала на предыдущем тактовоминтервале. В результате на входе одного из демодуляторов (15 нли 18)на любом тактовом интервале времени,равном К Т, действует сигнал без до-,полнительной ФРИ по...

Номер патента: 1578826

Опубликовано: 15.07.1990

Авторы: Биккенин, Рогов, Терпугов

МПК: H04L 5/02

Метки: декодирующее

...на вход пороговогоблока 10, где устанавливается некоторое значение порога исходя из необходимой величины помехоустойчивости,В случае превышения установленногозначения порога на единичном выходепорогового блока 1 О появляется сигнал;который поступает на вход элементаИ 11, на другой вход которого подается сигнал тактовой частоты, При одновременном их поступлении на выходеэлемента И 1 появляется сигнал, который через элемент ИЛИ 12 подаетсяна третий ключ 15 и открывает его,В этом случае гарантированное выбранным порогом в пороговом блоке 10 значение числа.из второго блока 5 поступает на второй вход блока 8,1Сигнал на выходе блока 8 появляется только в случае, если поступившеена его вход число больше числа, находящегося во втором блоке...

Номер патента: 1598191

Опубликовано: 07.10.1990

Авторы: Долгова, Коуров, Орлов, Шилов

МПК: H04L 17/16, H04L 5/02

Метки: биимпульсных, приема, сигналов

...СИ (Л ) необходимую устойчивость работы можно обеспечить увеличением длительности задержки блока 3, при этом должно выполняться следующее условие:0,25 Т + ае ,е(0,25 Т ++ ДЕдиВ + Л"0 целью уменьшения вероятности ложной цикловой синхронизации (ЦС). т.е. ложного циклового фазирования, формирование этого сигнала осуществляется только в случае подтверждения цикличности его выделения. этой целью сигнал с выхода элемента И 4 записывается в регистр 7 сдвига, где происходит его последовательный сдвиг, Разрядность регистра 7 совпадает с длиной сообщения и равна И символам. В случае правильного перио. дического выделения ЦС единичные сигналы на входах элемента И 5 совпадут в момент приема первого символа очередного сообщения (Фиг,2 е,з).По...

Номер патента: 1601766

Опубликовано: 23.10.1990

Авторы: Стельмашенко, Тараненко

МПК: H04L 5/02

Метки: радиолиния, сигналами, совмещенная, шумоподобными

...закону, идентичному линейному закону на передающей стороне. Видеопоследовательность с выхода синхронного демодулятора 9 и местная видеопоследовательность с выхода сумматора 11 подаются также на входы фазового детектора 10, где происходит сравнение по фазе двух линейных функций. Принятая линейная функция оказывается немодулированной передаваемой информацией и фаза ее имеет линейную зависимость от расстойки между приходящим сигналом и опорным, По рассогласованию по фазе этих двух функций работает кольцо фэзовой автоподстройки, состоящее из фазового детектора 10, фильтра 20 нижних частот и генератора 15, поддерживая постоянное рассогласование между входным и опорным сигналами. В случае, когда рассогласование между 35 принимаемой и...
