H04L 5/06 — в которых сигналы представлены различными частотами

Номер патента: 1182

Опубликовано: 15.09.1924

Автор: Райт

МПК: H04L 5/06

Метки: двух, одновременной, передачи, радиотелеграфу, сообщений

...; постепенно уменьшается от а до апричем а означает длину волны приотсутствии нажатия на ключи, а, в дли , волны при нажатии на Ь а., - длинуволны при нажатии на К 2 и яз - длину волны при нажатии на оба ключа. На приемной станции имеются два местных генератора Н Н, и после выпрямления у К, результирующие токи низкой частоты пропускаются через две катушки С С, дедектирующего устройства Р, связанные с фильтрами г",Г, соединяющимися с телефонами ТТ, или с другими соответствующими записывающими приспособлениями и настроенными на разные частоты гг, и гг Генератор Н, отрегулирован для возбуждения колебаний с частотою, равною средней величине между частотами а, и аз, причем получаются биения с частотою гг,; иначе говоря, сигналы...

Номер патента: 4145

Опубликовано: 15.09.1924

Авторы: Данилевский, Романовский

МПК: H04L 5/06

Метки: многократного, телеграфирования, токами, тональной, частоты

...так как приборы и схемы, рассчитанные на высокую частоту, неприменимы практически к токам низкой частоты. Предлагаемое устройство имеет также в виду телеграфный прием на слух без гетеродина,Каждый телеграфный аппарат состоит из: отправителя, очистительных контуров (дроссельных, фильтрующих, резонаторных и пр.) и приемника.Отправитель состоит из генератора незатухающих колебаний. каковым может быть динамо-машина соответствующей частоты, или ламповый катодный генератор, и ключа, который может приводиться в действие или рукою или любым механическим телеграфным аппаратом (Юз, Бодо, Сименс и пр),11 а чертеже фиг. 1 изображает схему лампового генератора из пятиэлектродных ламп и фиг. 2 - схему приемного аппарата с пятиэлектродной...

Номер патента: 31478

Опубликовано: 31.08.1933

Автор: Щукин

МПК: H04L 5/06

Метки: двукратной, передачи, радиотелеграфной

...в эфир. С этой целью те же самые реле, которые вклю. чают добавочные емкости и самоиндукцию в контуре модулятор, одновременно с этим замыкают также цепь постоянной составляющей тока сетки одного из каскадов, следующих за модулируемым, Тогда в те моменты времени, когда нл одно из реле не замкнуто, цепь сетки разомкнуга и колебания в этом каскаде и в следующих прекращаются, Когда замыкается любое из реле или оба вместе, одновременно с изменением частоты модулятора происходит также замыкание цепи сетки и колебания достигаюг антенны и излучаются,В тех случаях, когда желательно излучать не модулированные колебани, а незатухающие сменяющейся частотой, модулируемый каскад или один из сле. дующих за ним собираются по балансной схеме. Тогда в...

Номер патента: 38944

Опубликовано: 30.09.1934

Авторы: Генри, Гуде

МПК: H04L 5/06

Метки: быстродействующей, многократной, помощи, сигналов, телеграфии, тональной, частоты

...бук. ве и с другой стороны отверстия в чис. ле 2, 3 максимум четырех, такого же диаметра, различным ооразом скомбини. рованнь;е и соответсгву;ощие частотам, сочетания которых относятся к даннойбукве или знаку.Электрическая схема (фиг, 2) изобра-жает совокупность контуров, управляю-щих одной из рамок устройства для перевода,На самом деле имеются две такихсхемы, соответствующие двум рамкамустройства. Рамка подвергается действиютрех частот, в силу чего установлены триусилителя ;," с резонансом частоты,Сигналы, воздействующие на селек-,тивные усилители, блокируют анодныйток ламп Р, Р Я, и не дают им, благодаря этому, усилять напряжения, идущие от генератора через трансформаторы 111Янодные токи лампы через посредство трансформаторов...

Номер патента: 73346

Опубликовано: 01.01.1948

Автор: Агапов

МПК: H04L 5/06

Метки: многоканального, помехоустойчивого, телеграфирования

...отжатия на оконечных тел графных аппаратах 1 и П каналов, передатчик излучает 4 частоты, соответствующие следующим четырем возможным случаям.1 случай - нажатие на 1 канале и отжатие на 11 канале, передатчик излучает частоту 1 Н 1. (частота позитива 1 канала):2 случай - нажатие на 11 канале и отжатие на 1 канале, передаг;ик излучает частоту 11 т 2 (частота позитива П канала);М 733463 случай - одновременно нажатие на 1 и П каналах, передатчик излучает частоту Н (частота общего позитива);4 случай - одновременное отжатие на 1 и П каналах, передатчик излучает частоту 1 Н (частота общего негатива).На приемной станции, после прохождения через фильтры 1 и П каналов частоты используются таким образом, что позитивная (рабочая) посылка 1 канала...

Номер патента: 287097

Опубликовано: 01.01.1970

Автор: Журавский

МПК: H04L 5/06

Метки: групп, двух, информации, параллелбной, передачи, помощью, частот

...из четырех частот несет информацию о двух двоичных разрядах, вторая группа частот может быть использована для передачи информации о том, какая часть знака передается в каждый момент времени, т. е. для синхронизации.Если обозначить частоты стервой группы 1 оо от го ц, а частоты второи группытт П, ф Я, Я, то передача, например, числа 101011 может быть осуществлена последовательной посылкой ком биа 1 ацип частот С,о,1 о и /о 1, (," а знака 111111 - посылкой комбинаций У 1 Я и Я". Как видно из примеров, две соседние, посылки, всегда отличаются друг от друга частотой второй группы, причем значение частоты второй группы однозначно определяет вес принимаемых разрядов.Таким образом, аппаратура параллельной передачи информации, построенная на...

Номер патента: 302843

Опубликовано: 01.01.1971

Авторы: Урманчеев, Шитов

МПК: H04L 5/06

Метки: дискретной, избыточности, непрерьвныхсообщений, передачи, системах, сокращения

...импульсов, частота следо 5 вания которых в четыре раза меньше частотыдискретизации. Частота дпскретпзаци:1 соответствует частоте следования отсчетов в спстсх 1 с, В которой со 1 сращенне пзбыто 1 ности пепредусмотрено. Время задержки, вносимое10 каждой из схем 2, 3 и 4, равно периоду дискретизации в системе без сокра.цснпя избыточности. Схемы 5, 6 и 7 выдают зпа гения непрерывного сигнала, ВоздейстВую 1 цего на ВхОду строЙства со 1:.ращения избыточности, В мо 15 мепты времени появле;1 ия импульсов па выходах генератора 1 и схем 2 и 3. Отсчеты негрерывного снп;ала, временное положение которых определяется импульсами генератора 1,поступают в Выходную схему 9. В блоке 8 из20 значений отсчетов сигнала, взятых В моментывремени,...

Номер патента: 331497

Опубликовано: 01.01.1972

Авторы: Бондаренко, Кремер, Михайлов, Туманович, Чернобыльский

МПК: H04J 1/16, H04L 5/06

Метки: аппаратуры, данпых, передачи, переключения

...формирующий импульс включения ца все время превышения суммарным числом единиц, записанных в счетчик, заданной величины. Выход сравниваощего устройства соединен со счетным входом триггера, управляощего работой исполнительного узла,11 а чертеже изображена блок-схема предлагаемого устройства.Оцо содержит аппаратуру 1 передачи даццых, резервный канал связи 2, узел контроля 8 (анализатор потока запросов), регистр сдвига 4, сравнивающий узел 5, триггер 6, исполнительный узел 7 коммутации, реверсивцый счетчик 8, дешифратор 9, рабочий ка 1 ыл10 связи.В предлагаемом устройстве критерием перехода аппаратуры передачи ддццых па резервный канал связи является превышение заддццого числа сипдлов Запрос в течение любого текущего временного отрезкд...

Номер патента: 345627

Опубликовано: 01.01.1972

МПК: H04L 5/06

Метки: 345627

...номодулированных сиги кода, содержащее мод тор, отличающееся тем щения занимаемой пол0 выполнен в виде двух и возрастающей част синхронизатором согла ментарных посылок,ачи двоичных частот- алов относительного улятор и синхронизачто, с целью сокрасы частот, модулятор енераторов падающей оты, переключаемых но длительности элеИзобретение относится к устройствам для передачи телеграфных сигналов,Известны устройства для передачи сигналов относительного кода, содержащие модулятор и синхронизатор,С целью сокращения занимаемой полосы частот в предлагаемом устройстве модулятор выполнен в виде двух генераторов падающей и возрастающей частоты, поочередно включаемых при трансляции униполярных сигналов с фиксацией частоты при другой полярности...

Номер патента: 352414

Опубликовано: 01.01.1972

Авторы: Варкан, Дикарев, Севальнев, Хоробрых

МПК: H04L 5/06, H04N 7/083

Метки: информации, полосе, телевизионногосигнала, частот

...сигнал б (фиг, 2) кадровой синхронизации.На вход регенератора входных сигналов бпоступают сигналы дополнительной информации (например, сигналы телетайпа), на второй его вход - сигналы от датчика вспомогательных импульсов 4. Сигналы в на выходе регенератора по временному положению привязываются к импульсам срочной синхронизаци с датчика 4. Формирователь импульсов записи 5 формирует тактовые импульсы для записи дополнительной информации в блоке памяти 9 и в дополнительном блоке памяти 10, Тактовые импульсы записи г формируются из сигналов строчной синхронизации. Формирова тель импульсов считывания 7 формирует тактовые импульсы для считывания записанной в блоках 1 и 10 дополнительной информации, Для формирования тактовых импульсов...

Номер патента: 455502

Опубликовано: 30.12.1974

Автор: Нахимович

МПК: H04L 5/06

Метки: аппаратуры, данных, многочастотной, передачи, приемное

...этих блоков приводит к изменению состояния фиксирующего триггера 16. Пусть при этом, например, нулевое состояние появилось на выходе 17 триггера 16, а на выходе 18 появилось противоположное состояние. Тогда конденсатор зарядно-разрядной цепи 19 начинает разряжаться, а конденсатор зарядно-разрядной цепи 20 - заряжаться. Через определенное время конденсатор зарядно-разрядной цепи 20 заряжается до порогового напряжения. Пороговое устройство 21 срабатывает и переводит управляющий триггер 11 в другое состояние. Перепад напряжения будет выделен дифференцирующей цепочкой, и появившийся импульс через схему ИЛИ 12 поступит на формирователь 13.Использование предлагаемого приемногоустройства позволяет повысить достоверность 5 при передаче данных ио...

Номер патента: 481139

Опубликовано: 15.08.1975

Авторы: Гуревич, Марценицен, Назмутдинов

МПК: H04L 5/06

Метки: дуплексной, кодом, многочастотным, связи, телеграфной

...кодовой комбинации передаваемого В данный момент знака К С 1 ерез промежуток времени, равный половине периода (Т/2) передачи прерванного знака К, повторяется передача предшествующего И и прерванного К знаков, При этом блокируется передача второй половины кодовой комбинации передаваемого знака К чем искажается прием этого знака на станции 1 п блокируется прием на станции 1 знака И, предшествовавшего искаженному знаку К, и принимается следую)цнй за ним прерванный знак К Одновременно блокируется передача со станции 1 второй половины кодовой комбинации передаваемого знака Г, в результате чего по окончапин блокировки происходит повторенис псрсдачи знаков ВиГ.При снижении уровня принимаемого сипига со станции 2 ниже порогового уровня р лсе...

Номер патента: 498747

Опубликовано: 05.01.1976

Авторы: Арзуманян, Венскаускас, Наумов, Соколов

МПК: H04L 5/06

Метки: двойной, приема, сигналов, телеграфии, частотной

...16 и запоминающий блок 17,10 Работает устройство следующим образом.При передаче единицы может быть использована последовательная или параллельная передача колебаний с частотами 11 и )а, а при передаче нуля - колебаний с частотами Г, и Г 4.15 Пусть при передаче единицы,т. е. при изучениипоследовательности колебаний с частотами 1 и Га, поЯвилась сосРедоточеннаЯ помеха с центральной частотой а или 4, превосходящая уровень полезного сигнала. Так как фильтры 20 имеют незначительное перекрытие по полосе,то при передаче единицы произведение напряжений 5 Л 5 у, больше произведения 5 у, 5,с даже если фильтр 14 или 11 поражен мощной помехой. Произведение 5, 5 у, практически 25 равно нулю вследствие того, что фильтры 14и 11 не...

Номер патента: 500592

Опубликовано: 25.01.1976

Авторы: Краснянский, Плотников, Полиевский

МПК: H04L 5/06

Метки: аппаратуры, данных, канал, передачи, переключения, резервный, связи

...каналу связи 16, поступают на один из входов реверсивного счетчика 4, на второй вход которого подаются выходные импульсы со схемы "ЗаУ 7прет , подключенной к выходу узла 6 тестовой диагностики, осуществляющего контроль качества резервного канала связи 17.Сигналы с выхода узла 6, соответствующие ошибочным блокам (кодовым комбинациям) резервного канала 17, поступают на информационный вход схемы "Запрет" 7 и одновременно на вход ждущего мультивибратора 8, выходные сигналя подаются на управляющий вход схемы "Запрет" 7, Вре- ф мя выдержки ждущего мультивибратора 8 равно длительности цикла блокировки рабочего канала 16, поэтому импульсы, возникающие на выходе схемы "Запрет" 7, имитируют сигналы "Запрос" резервного кана ла 17.Когда...

Номер патента: 527829

Опубликовано: 05.09.1976

Авторы: Григорьев, Курицын, Нечаев, Персианов, Перфильев

МПК: H04L 5/06

Метки: многократной, модуляции, сигналов, формирования

...на входе регистр сдвига, а также аттенюаторы, выходы которых подключены к соответствующим входам выходного сумматора, введены модуляторы; при этом выходы разрядов регистра сдвига подключены к соответствующим аттеиюаторам через мо дулаторы, на. другую группу входов которых подаются несущие колебания, причем на управляющие входы регистрасдвига и аттенюаторов подаются тактовые колебания.На чертеже приведена структурнаа схема устройства.Устройство формирования сигналов многократной модуляции содержит сдвиговый регистр Х, состоящий из необходимого козрядов 2, модуляторы 3, аттв, сумматор 5.ет устройство следующим образом.е сигналы данных подаю наоного регис62782 лебания с частотой, равной скорости пере- дачИ формируемых сигналов. С...

Номер патента: 544155

Опубликовано: 25.01.1977

Авторы: Антонов, Власов, Егоров, Задыкьян, Моторов, Мусатов, Четыркин

МПК: H04L 5/06

Метки: данных, линии, многоканальное, передачи, приемное, уплотнением, частотным

...последовательно соединенные основной фильт 1, усилитель 2 и детектор 3, выход которого является выходом устройства, в каждый канал введены два преобразователя 4,5 час544155 ЦНИИПИ Заказ 873/73 Тираж 815 Подписное Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 тоты и дополнительный фильтр 6, а такжеобщий для всех каналов гетеродин 7, приэтом дополнительный выход усилителя 2 через последовательно соединенные первыйпреобразователь 4 частоты, дополнительныйфильтр 6 и второй преобразователь 5 частоты подключен ко входу основного фильтра 1,другие входы первых преобразователей 4частоты соединены с выходом гетеродина 7,а другие входы вторых преобразователей 5 30частоты соединены между собой и являютсявходом устройства,Устройство...

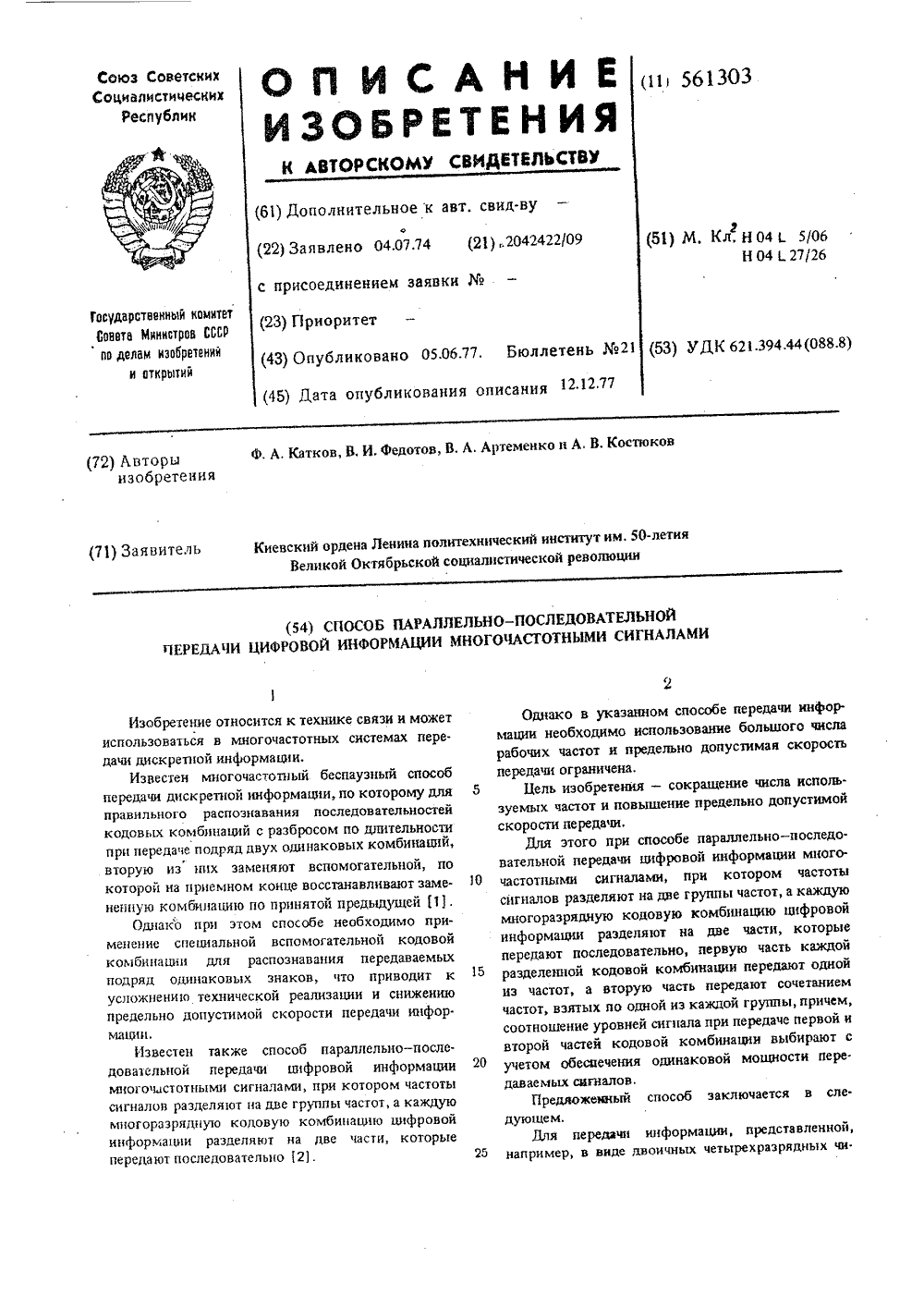

Номер патента: 561303

Опубликовано: 05.06.1977

Авторы: Артеменко, Катков, Костюков, Федотов

МПК: H04L 5/06

Метки: информации, многочастотными, параллельно-последовательной, передачи, сигналами, цифровой

...Корректор А, Власенко Закаэ 677/159 Тирюк 8 5 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по лелам иэобрстеннй и открытийфилиал ПИП "Патент", г. Ужгороп. ул. Проектная,4 сел, каждое число разделяют на две части по два разряда в каждой н передают двумя последовательными посылками, Для образования посылок при этом используют четыре частоты, разделенные на две группы. Если обозначить частоты первой группы 1 г,а частоты второй группы -Фэ, 1, то передача числа, например, 1011 может быть произ.ведена последовательной посылкой частоты Ф, и комбинации частот 1 1. Уровень передачи одно.частотных и двухчастотных групп выбирают соот 10 ветствеино равным 1 и 1: чГ 2, что позволяет обеспечить одинаковую мощность передаваемых...

Номер патента: 568185

Опубликовано: 05.08.1977

Авторы: Зверев, Шилов

МПК: H04L 5/06

Метки: виде, матрицы, передатчик, сигналов, частотновременной

...с идеальными корреляционными свойствами при произ вольном временном сдвиге.Белью изобретения является повышениеомехоустойчивости передачи. 15Для этого в передатчик сигналов в виде частотно-временной матрицы, содержащий генератор тактовых импульсов, два элемен та задержки, два элемента сборки и выходной блок передачи, введены генератор Б- З 1 последовательности, четыре инвертора, манипулятор, переключатель и элемент НЕ, причем вход генератора Е-последовательности соединен с выходом генератора тактовых импульсов, первые входы первого и второго. инверторов подключены к выходамгенератора Е-последовательности непосредственно, а первые входы третьего и четвертого инверторов - через соответствующиеэлементы задержки, выходы первого и...

Номер патента: 573896

Опубликовано: 25.09.1977

Авторы: Степанов, Стерлигов, Сучков, Туровский

МПК: H04L 5/06

Метки: вторично, выделения, каналов, телеграфных, телефонных, уплотненных

...из вторично уплотненных телфонных каналов содержит в .каждом иаканалов демодулятор 1, управляемьайдатчиком 2 опорных частот, блок 3 обнаружения начала работы телеграфныхканалов, вьюод которого соединен спервым входом коммутатора 4 непосредственно и с вторьи аходом коммутатора 4 через блок 5 поиска "вободиогоканала, блок 6 определения нагрузки,входы которого соединены с соответствующими выходами коммутатора 4, а аыетьим входом коьочутатора 4оды демодуляторов 1 соедитв ыходами комн ружения иаы аналов,тв едующнм об571896 Формула иэобретенСоставитель Г.СероваРевактор Л,Греенникова Техред Н.Андрейчук Корректор 4 .д"Заказ 3778/42 Тираж 815 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений н...

Номер патента: 634470

Опубликовано: 25.11.1978

Авторы: Григорьев, Калмыков, Королева, Лопатин

МПК: H04L 5/06

Метки: многократной, модуляции, сигнала, формирования

...вход сумматора 9 по модулю два и с его выхода совместно с сигналом от делителя на два 7 поступает в дополнительную цифровую многоотводную линию задержки 11. Одновременно на вход цифровой многоотводной линии задержки 1 поступает сигнал соответ ствующий переменной ф 1). Скорость продвижения указанных сигналов в линиях задержки равна скорости передачи элементов сигнала В и равна 1/Т, где Т - единичный интервал. С отводов дополнительной цифровой многоотводной линии задержки 11 сигналы попадают на фазовые модуляторы 3, на выходе которых получают отрезки несущих колебаний с фазой- а/2 - л 6 (О 1), Сдвиг на величину д /2 обеспечивается благодаря изменению совместного состояния ЗО обоих делителей на два 7, 8 за счет подачи на них тактового...

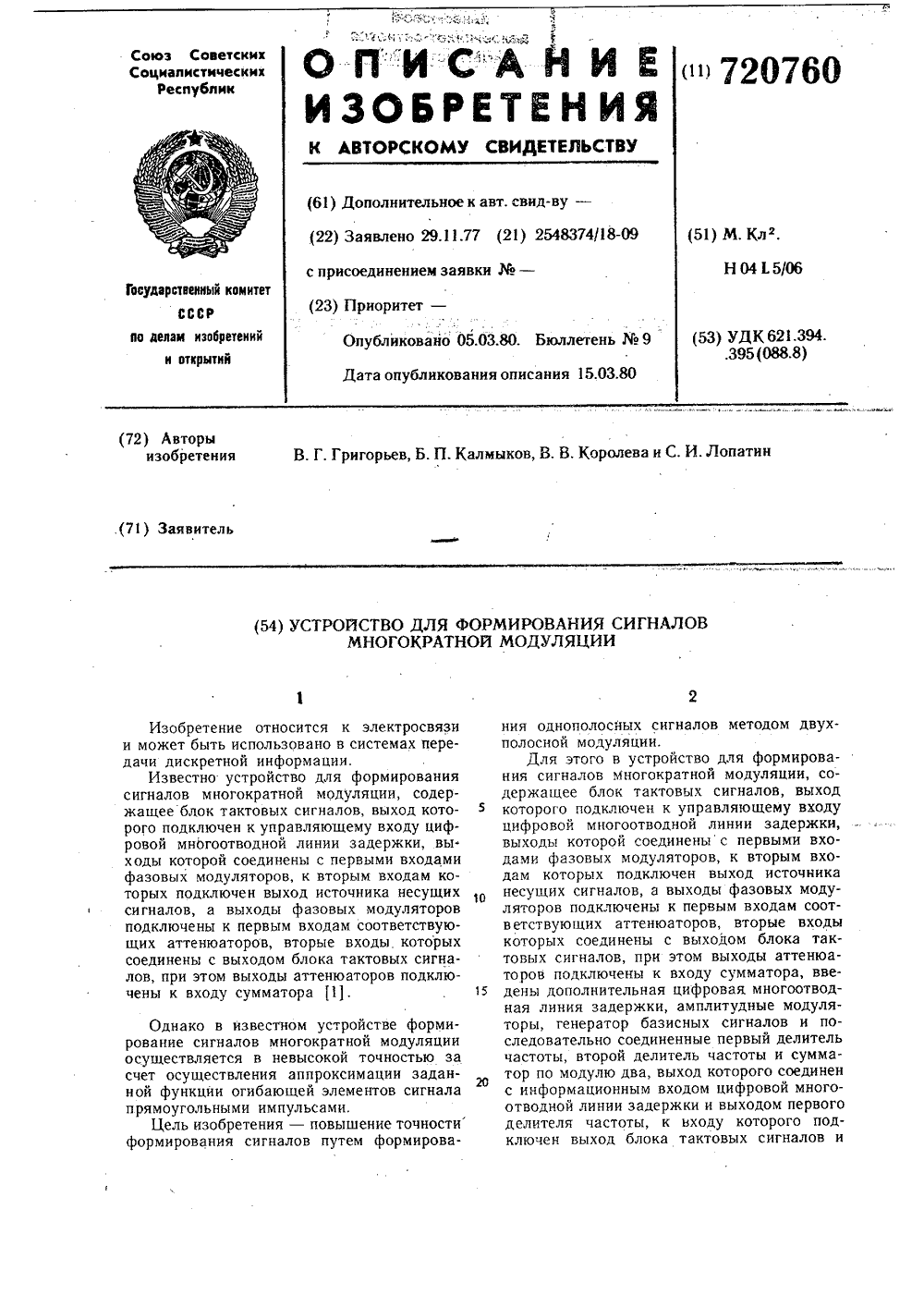

Номер патента: 720760

Опубликовано: 05.03.1980

Авторы: Григорьев, Калмыков, Королева, Лопатин

МПК: H04L 5/06

Метки: многократной, модуляции, сигналов, формирования

...двух делителей частоты 2, вклю- линейный сигнал.ченных каскадно, цифровь 1 х"мнбтЪотводныхлиний задержки 3 и 4, состоящйхиз элемен- Возможность аппроксимации огибающей тов задержки 5, фазовых модуляторов 6, элементов сигнала отрезками заданных функ- подключенных к отводам цифровой много- ций и отсутствие необходимости формироотводной линии задержки 3, источника не- о вать квадратурную составляющую позволяет сущих сигналов 7, выходы которого подклю- уменьшить количество точных весовых речены к фазовым модуляторам 6,"амплитуд- зисторов, используемых в аттенюаторах, что ных модуляторов 8, подключенных к отводам повышает надежность устройства в 4 - 6 цифровой многоотводной линии задержки 4, раз, Отсутствие шумового компонента в форблока...

Номер патента: 836808

Опубликовано: 07.06.1981

Авторы: Григорьев, Калмыков, Королева, Сиднева

МПК: H04L 5/06

Метки: многократ-ной, модуляции, сигнала, формирования

...ключа, вход, реверсивного счетчика и выход декодирующей реверсивной матрицы являются. входами и выходами аттенюатора.На чертеже изображена структурная электрическая схема предлагаемого устройства.Устройство содержит цифровую многоотводную линию задержки 1, блок 2 тактовых колебаний, фазовые модуляторы 3, сумматор 4, источник 5 несущих колебаний, делители б и 7 на два,сумматор 8 по модулю два, генератор 9, дополнительную цифровую многоотводную линию 10 задержки, ампли тудные модуляторы 11, инверторы 12 фазы несущего колебания; элементы 13 совпадения, аттенюаторы 14, которые, содержат реверсивные счетчики 15, управляемые ключи 16 и декодирующие 20 реверсивные матрицы 17.Устройство работает следующим образом.Декодирующая резисторная...

Номер патента: 886286

Опубликовано: 30.11.1981

Авторы: Гильман, Третьяк, Ушаков

МПК: H04L 5/06

Метки: информации, приема-передачи

...не показан) . Усилитель 36286 4Предлагаемый способ позволяетуменьшить краевые искажения и обеспечивает упрощение устройства приемапередачи информации. 388 усиливает токи передаваемых частот до уровня, необходимого для передачи в канал связи.Дифференциальный блок 4 обеспечивает переход с четырехпроводной на двухпроводную линию канала связи. Усилитель 5 усиливает приходящие из канапа связи токи частот приема. Фильтр 6 служит для выделения токов частот второго подканала, Усилитель- ограничитель 7 осуществляет усиление- ограничение по амплитуде токов принимаемых частотпреобразуя их из синусоидальных в прямоугольные импульсы. Частотный детектор 8, настроенный на частоты второго подканала, производит детектирование...

Номер патента: 1022323

Опубликовано: 07.06.1983

Автор: Некрасов

МПК: H04L 5/06

Метки: двойной, приема, сигналов, телеграфии, частотной

...передача колебаний с частотами й 1 и й, а при передаче нуляколебаний Яи Е 4. В этом случае напряжения с выхода перемножителей 3 65 или 12 проходят черрз ключи 2 или 11, которыебудут открыты выходным напря" жением элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 20, на первый или второй входы решающего блока 1, который выдает решение. На,пряжение на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ отлично от нуля в том случае когда напряжение подается лишь на один из вго входов. При одновременной подаче напряжений на два его входа, напряжение на выходе отсутствует.Пусть при передаче единицы, т.епри излучении последовательности колеба-. ний с частотами т 4 и й, появилась сосредоточенная по частоте помеха с центральной частотой й и й 4, превос. ходящая уровень полезного...
