Устройство дискретной автоподстройки фазы тактовых импульсов

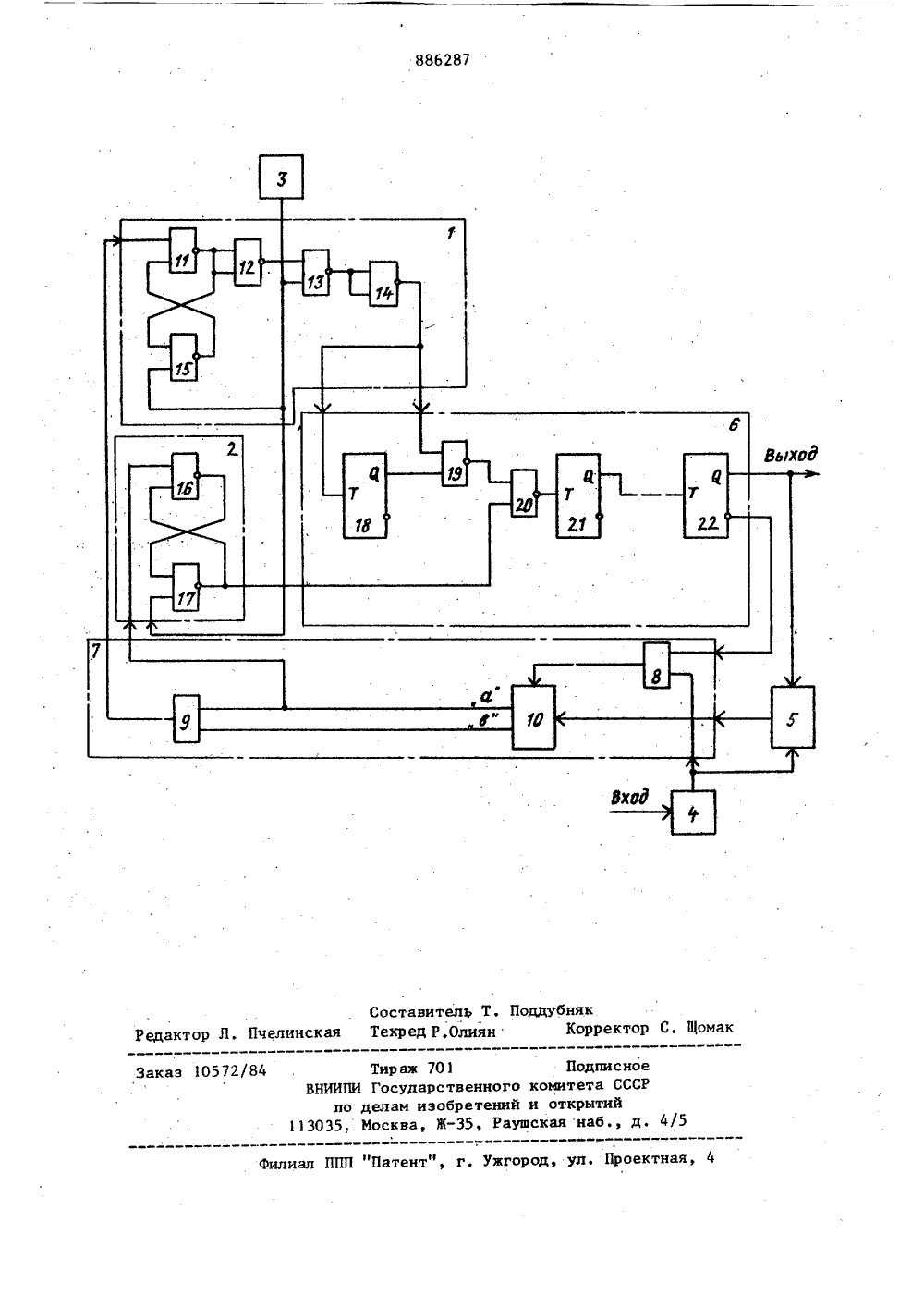

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕИЛЬСТВУ Союз СоветскикСоциалистическинРеспублик и 886287ФФ(22) Заявлено 12, 02,80 (2 ) 2883927/18-09 с присоединением заявки М -ееударстеанны 11 квинтет СССР ае делам нзеаретеннй н аткрьпкй(53) УДК 621. 396. .662 (088.8) Дата опубликования описания 30 . 1 1.8(54) УСТРОЙСТВО ДИСКРЕТНОЙ АВТОПОДСТРОЙКИ ФАЗЫ ТАКТОВЫХ ИМПУЛЬСОВ 3Изобретение относится к телеграфтной связи, а именно к синхронизации приемника с передатчиком без применения специальных синхропосылок.По основному авт, св, У 598260 известно устройство, содержащее последовательно соединенные блок вьщеления значащих моментов принимаемого сигнала, блок исключения импульсов, делитель частоты и фазовый дискриминатор, второй вход которого подключен ко вхо 10 ду блока исключения импульсов, а выход подсоединен к одному из входов блока формирования импульсов, другой вход которого через блок исключения импульсов подключен к выходу задающе 1 го генератора, а выход подсоединен ко второму входу делителя частоты. Недостатком известного устройства является невысокая помехоустойчивость при приеме дискретных сообщений.Цель изобретения - повышение помехоустойчивости. Для достижения поставленной целив устройство введен усредняющий блок, суммирующий вход которого подключен к выходу фазового детектора, вычитающий вход подключен к выходу блокавыделения значащих моментов принимаемого сигнала, тактовый вход.подключен к дополнительному выходу делителя частоты, суммирующий выход усредняющего блока подключен к дополнительному входу блока формирования импульсов, а вычитающий выход подсоединен к дополнительному входу блока исключения импульсов.При этом усредняющий блок содержит последовательно соединенные элемент И, реверсивный счетчик и элемент ИЛИ.На чертеже п 1 едставлена структур" но-электрическая схема устройства.Устройство содержит блок 1 исклю" чения импульсов, блок 2 формирования импуйьсов. задающий генератор 3, блок 4 выделения значащих моментов принимаемого сигнала, фазовый дискриминатор 5, делитель 6 частоты и усредняющий блок 7, содержащий элемент И 8, элемент ИЛИ 9 и реаерсивный счетчик 1 О.Блок исключения импульсов 1 содержит элементы 11-15, блок 2 формирования импульсов - элементы 16 и 17, делитель 6 частоты - элементы 8-22.Устройство работает следующим образом. 51 О1520 25 30 35 40 50 55 На вход элементов 15, 13 и 17 блокаисключения импульсов поступают импульсы с выхода задающего генерато" ра 3. При этом обеспечивается прохождение импульсов задающего генера,тора через блок исключения на вход делителя 6 частоты. Блок 2 формирова" ния импульсов и блок 1 исключения импульсов устанавливается в состояние, при котором на выходе элемента 17 постоянно присутствует потенциал ло" гической единицы, который поступает на вход элемен 4 20 и разрешает прохождение импульсов с выхода элемента 18 делителя 6 частоты на вход элемента 21.Значащие момейты принимаемого сигнала выделяются в виде узких импульсов и поступают на вход фазового дискриминатора 5, на второй вход которого поступают тактовые импульсы с вы" хода делителя 6 частоты. Если фаза тактовых импульсов отстает от фазы значащих моментов, на выходе фазового дискриминатора 5 появляются импульсы, совпадающие с вьщеленными значащими моментами, Если фаза тактовых импульсов опережает фазу значащих моментов, то на выход фазового дискриминатора 5 импульсы не проходят.Импульсы с выхода дискриминатора 5 поступают на суммирующий вход усредняющего блока 7, а на его вычитающий вход поступают значающие моменты, не прошедшие через фазовый дис-. криминатор 5. Для этого к вычитающему входу усредняющего блока 7 подключен выход элементаИ 8, на один вход которого поступают импульсы с выхода блока 4 вьщеления значащих моментов принимаемого сигнала, а на другой - со второго выхода делителя 6 частоты.Усредняющий блок 7 имеет два выхода. На одном из них ("(3 ) импульс появляется только тогда когда число импульсов, поступивших на суммирую-, щий вход, превышает число импульсов, поступивших на яычитающий вход, на величину, равную емкости реверсивного счетчика 10. Импульс на выходе появляется, если число импульсов, поступивших на вычитающий выход, превышает число импульсов, поступивших на суммирующий вход, на ту же величину,Появление импульса на выходе "0" реверсивного счетчика 10 сигнализирует о том, что фаза тактовых импульсов регулярно опережает фазу. значащих моментов принимаемого сигнала. В этом случае для подстройки фазы тактовых импульсов исключается один импульс из последовательности, поступающей на вход делителя 6 частоты, Появление импульса на выходе "р," реверсивного счетчика 10 сигнализирует о том, что фаза, тактовых импульсов регулярно отстает от Фазы значащих моментовпринимаемого сигнала. В этом случае дпя подстройки фазы тактовых импульсов исключается импульс на входе делителя 6 частоты и формируется импульс, полностью совпадающий с импульсом, исключенным на входе делителя 6 частоты. Этот сформированный импульс поступает непосредственно на вход, элемента 21 делителя 6 частоты.Дня выполнения этих операций вьиод"а" реверсивного счетчика 0 подк 31 ючен ко входу бЛока 2 формирования импульса и оба его выхода через элемент ИЛИ. 9 подключены ко входу блока 1 исключения импульса.Импульс с выхода элемента ИЛИ 9, совпадающий по времени с интервалом между импульсами задающего генератора 3, поступает на вход элемента 11. Под его действием элементы 1 и 12формируют строб, поступающий на входэлемента 13.после инвертирования егоэлементом 12. Это приводит к запрещению прохождения одного из импульсовзадающего генератора 3 на выходе делителя 6 частоты и, следовательно,к сдвигу фазы тактовых импульсов всторону отставания на величину, равную периоду следования импульсов задающего генератора 3,Импульс с выхода "о." реверсивного счетчика 10, совпадающий по времени с интервапом между двумя импульсами . задающего генератора 3, помимо исключения импульса на входе делителя 6 частоты, поступает на вход элемента 16Этоприводит к тому. что на выходе элемента 17 формируется импульс, совпадающий по времени с импульсом,Формула изобретения 5 8862который исключается на входе делителя 6 частоты. Для того, чтобы добавить этот импульс в последовательность импульсов, поступающих с выхода элемента 18 делителя 6 частотына вход элемента 21, между этими элементами включаются элементы 19 и 20.В элементе 19 выходные импульсы элемента 18 стробируются импульсами задающего генератора 3, т. е; они су эжаются без изменения периода их следования. Это позволяет добавить в этупоследовательность импульс, совпадающий с исключенным, независимо от фазы импульсов на выходе элемента .18 де- илителя 6 частоты. Эта операция выполняется элементом 20. Сочетание исключения импульса на входе делителя6 частоты и подачи импульса, совпадающего с исключенным, на вход элемента 1 Е21 делителя 6 частоты приводит к сдвигу фазы тактовых импульсов в сторонуопережения навеличину, равную периоду следования импульсов задающего генератора 3. 15Рассмотренные ситуации соответствуют случаю отклонения фазы тактовыхимпульсов от фазы значащих моментовпринимаемого сигнала. Сигналы, поступающие на вход усредняющего блока 7, урявляются суммой регулярной и случай. ной составляющих. Направление отклонения фазы создает регулярную составляющую. Случайная составляющая опре-,деляется смещениями значащих момен 35тов принимаемого сигнала под действием помехи. За счет усреднения влиянияслучайной составляющей ослаблено иподстройка фазы тактовых импульсовпроисходит в соответствии с направле 40нием отклонения их фазы,При отсутствии расхождения фаз тактовых импульсов и значащих моментовпринимаемого сигнала на входе усред 87 бняющего блока 7 присутствует только случайная составляющая. За счет усреднения влияние случайных смещений зна-ф чащих моментов на фазу тактовых импульсов ослаблено в той же степени, что и при расхождении фаз.Применение предлагаемого технического решения позволяет повысить поме." хоустойчивость приемника дискретных сообшений по сравнении с помехоустой" чивостью, достигаемой при использовании известного устройства. 1. Устройство дискретной автоподстройки фазы тактовых импульсов поавторскому свидетельству У 598260,о т л и ч а ю щ е е с я тем, что, сцелью повышения помехоустойчивости,в него введен усредняющнй блок, суммирующий вход которого подключен к вы-.ходу фазового детектора, вычитающийвход подключен к выходу блока выделения значащих моментов принимаемогосигнапа, тактовый вход подключен кдополнительному выходу делителя частоты, суммирующий выход усредняющегоблока подключен к дополнительному входу блока формирования импульсов, авычнтающий выход подсоединен к дополнительному входу блока исключения импульсов.2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что усредняющий блок содержит последовательно соединенные элемент И, реверсивный счетчик и элемент ИЛИ,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРУ 598260, кл. Н 04 1- 7/02, 1978 (прототип) .886287 бняк Коррект Щомак едак Закаэ 10572/84ВНИИ 4/5 илиал ППП "Патент", г. Ужгород, ул. Проектная, 4 СоставителЬ Т. ППчелинская Техред Р.Олиян Тираж 70)ПИ Государственног по делам иэобретени 35, Москва, Ж"35, Ра Подписноекомитета СССРи открытийская наб., д
