H04L 13/06 — устройства для протяжки и подачи ленты или рулона

Номер патента: 2736

Опубликовано: 30.04.1927

Автор: Соколов

МПК: H04L 13/06

Метки: аппарате, ленты, механизм, морзе, протягивания, электромагнитный

...вид электромагнитного механизма.Механизм состоит из электромагнитов А, А с якорем В, оттягиваемым пружиною г. На конце якоря В имеется стоечка к, разветвляющаяся на две держав ки, поддерживающие пружинные стержни С и У, вращательно пере- двигающие храповое колесо Р при притяжении и при отходе якоря В от механизма, для чего один из стержней снабжен только упором, а второй - зубом. вследствие чего стержень С,снабженный упором, вращает храповое колесо при удалении якоря В от полюсов электромагнита, а стержень 2 снабжен на конце зубом. захватывающим за зубцы храпового колеса и при притяжении якоря В - поворачивающий храповое колесо в ту же сторону. Храповое колесо насажено на ось Е, вращающую лентопротяжный валик и аппарата Морзе, Сбоку...

Номер патента: 33192

Опубликовано: 30.11.1933

Автор: Волчков

МПК: H04L 13/06

Метки: автомат, закатки, лент, телеграфных

...в ящике 1. При вращении катушки 72 лента захватывается ею и свободна перекатывается на несущих ее роликах. Перфорированная лента, будучи направлена рукой операюра (или при полной автоматизации направляющим каналом), между цилиндрической частью катушки и лентой, захватывается между ними при их движении и наматывается на. катушку. Во время намотки диаметр наматываемого на катушку диска из ленты все время увеличивается и гибкая лента непрерывно подается из ящика, преодолевая сопротивления оттягивающих ее двух роликов 19, укрепленных на концах рычагов, поворачивающихся на своих осях и оттягиваемых пружинами в положение, при котором большая часть ленты находится в ящике.При своем движении от головки трансмиттера до катушки лента...

Номер патента: 34600

Опубликовано: 28.02.1934

Автор: Минут

МПК: H04L 13/06

Метки: аппарат, пишущей, телеграфный, типа

...притяженияее электромагнйтом б при прохожденийпо его обмотке тока, включаемого буквеиМинут, заявленному 18 июв.112783).иковано 28 февраля 1934 года. ным рычагом при йечатании. При окончании строчки имеющийся йа пластине 1 упор 7 включает электромагнит 8, кото- . рый выводит собачку 5 из зацепления с зубчатым колесом 2, вследствие чего -, пластина 1 пружиной 9 быстро. возвра- . щается в положение, соответствующее. началу новой строчки, в каковом.положении вторым упором 1 О на. пластине 1, выключается электромагнит 8 и собачка 5 силой пружины 4 сцепляется с коле-:г.Для, перевода- бумаги со строкина строку применена пластина Ц (фиг. 2), получающая, шаговое перемещение от. приводимого во вращение часовым или пружинным механизмом. зубчатого...

Номер патента: 57731

Опубликовано: 01.01.1940

Автор: Ротинян

МПК: H04L 13/06

Метки: консоль, ленты, размотки, телеграфной

...на неподвижно укрепленные в диске оси.Второй диск 5 снабжен прорезями, по которым, по мере размотки ленты, перемещаются оси роликов 4, служащих для поддержания бобины с лен-той изнутри. Перемещение ,роликов осуществляется под действием спиральной пружины б при посредственаправляющих прорезей 7. На одежном из роликов 4 закреплена трубка 10 с ножом 9. При вращении диска 1 с бобиной внутренний конец ленты захватывается ножом 9 и по трубке 10 выводится наружу в приемные ролики трансмиттера. Для удобства насадки бобины с лентой, поворотом диска 1 вручную, в направлении, указанном стрелкой на фиг. 2, ролики 4 приближаются по прорезям планок 7 к центру. После того, как диск будет отпущен, он, ,под действием пружины б, повернется в...

Номер патента: 61161

Опубликовано: 01.01.1942

Автор: Семашко

МПК: H04L 13/06

Метки: катушка, ленты, размотки, телеграфной

...отверстиеи 3, через расширенную часть которого проходит )пайоа 4, закрепленная ьчпггом 5 терсвятшого кружка 6 и изогнутой пружины 8 пз стальной проволоки.Диск 1, полудиск 2, дет)е)яциьт 1 кяжок 6 падева 10 тс 51 нй Ось / 1 тосле снятия шайбы 4, а затсм винтом 5 закреплястся шайба 4. 1)1 е)кду ДИСКОМ, ПОЛуДИСКОМ П Дорс)янпЫЪ 1 Кружном;тОЛЖНЫ 01 Т ЗЯЗОТ)т т. 1 тт)уг летттт, Падевяетст Па т;1)утток 6 тл 5 чето п 1)елтта 1)нте;11,110 стПмастся понПОдип)аппо) Вттерх тОлудттск 2, кото)ы 1 1 Осле заклад),и лтцт 11 ца;1 евается обратно.Изогнутая пружина 8 заскреплястс с помощью петли 9 в горизонтальном положении на телеграфном гПпарате. Лента с катутпки проходит под п 1)у)кипой 8, кОторяя Ооеспсчивает плавное без 1 и 1 ВкОВ, дгикение...

Номер патента: 81282

Опубликовано: 01.01.1949

Авторы: Бортман, Толстов

МПК: H04L 13/06

Метки: аппаратов, двухрегистровый, механизм, рулонных, стартстопных

...сство. преляЗс)10 О Ву;)с (3(ст)озого )Гссс)н 333.13 5 Вляетс 5 Исол 3 Она нис Отно 3 с (ужсоно 1 сс)(3 б 3(13.:и тслс3 ф 1 ык сГн я -.ов .гя перевода регистров. ля этой цслп в С 3;)тстопно)3 я:пяратсП)и;(СНСП КО)(;ВС,ОВЬ 33;1(.".,НЗМ, ПОЛГОТ.ЯВ)3 ОПИ 3 Р(.И.РС)ВЫ 3Гс)ли 33.,1 3( с)бтноГм перс 30;Гм ,)сги( т)..мещает реги.гровую линейку в положение 6 ц, чем подготавливается срабатывание функционального рычага 7.При срабаты 1 ваниЪ последнего, при вторичном поступлении регистровой комбинации, регистровый механизм переходит в положение приема бук,ы регистровая линейка переходит в положение бб, подготовив спаба/тыван 1 гееюфтрункционального рычага 8.фПрсдмст изобретения Двухрегистровый механизм для рулонных стартстопных...

Номер патента: 81947

Опубликовано: 01.01.1950

Автор: Ельшин

МПК: H04L 13/06

Метки: аппарату, регистровое, ст-35

...для перово.-,д с латин:кого на р.сгкцй. цзцрт 1,жно наждть клавиш РУСЬ эдц раз;3) для перевода шрифта с ЦИФР нд русски трсоустся два разя цд;кать клавц РУСС дждть лаз ц РУСС. о- н рдз.) ) и-,. ).).сйст)в)це устроцствд прц переводе нд гпобсй репи:тр поясняется следующим сб юзом, Пусть, например, лецгэпротк дя каретка стоит г, и .он;.,-ци , УС.:. ля перевода д лдтскц 1 )1 сцц:тр поо:зво:.о бндз,.к. Тогда .;роздя тягаГ 1 р едм ет изобретения Тсомитет по делам изобретений и отнрьатий ири Совете Министров С диктор Ц. ьь. Мапаро сЧЫНраьаьЫОНО-ПЗдатЕЛЬСКП ОтдЕЛ. Поди, и печ. 27 уьХг,Объем 0,11 и, л. 3 Каз 457. Тиран 3 со, Ценз 25 коп. Алатырь, типография 2 Министерства культуры Чувашской АССР. УС(ИР 1 СНИЗУ ПЭЬ;)ИЗО;Тс),1 О.5 пэ)ечу...

Номер патента: 86206

Опубликовано: 01.01.1950

Автор: Купцов

МПК: H04L 13/06

Метки: ленты, тамбур, телеграфной

...или роликов и поступает в лентопротягивающую часть пишущего устройства, Такая конструкция усложняет и удлиняет процесс зарядки аппарата, а также создается значительное трение рулона ленты на оси и самой ленты в направляющих рамках.В предлагаемом тамбуре для телеграфной ленты рулон вертикально расположенной ленты лежит на двух вращающихся роликах, Свободно сматываемая с рулона лента поступает непосредственно на лентопротяжный механизм без промежуточных направляющих. Такое устройство тамбура позволяет существенно упростить закладку ленты и сократить время зарядки аппарата. Кроме того, уменьшается трение, что облегчает движение ленты.Схема предлагаемого устройства изображена на чертеже, Здесь 1 - рулон телеграфной ленты, 2 - основание...

Номер патента: 97880

Опубликовано: 01.01.1954

Авторы: Бортман, Перегудов

МПК: H04L 13/06

Метки: аппарате, механизм, перевода, регистров, рулонном, стартстопном, телеграфном

...2.На фиг. 3 показано положение регистрового механизма на цифровом регистре с подготовкой перехода на русский регистр (пунктир).На фиг. 4 показано положение регистрового механизма на русском регистре с подготовкой перехода на цифровой регистр (пунктир). Переход с русского регистра на латинский регистр осуществляется последовательным срабатыванием двух функциональных рычагов Т и 3. Хвостовые части функциональных рычагов Т и 3 расположены под штангой 1 П (фиг, 2 и 3), снабженной двумя зубцами а и б.Перевод на цифровой регистр с русского регистра осуществляется срабатыванием от регистровой комбинации функционального рычага Т, управляющего штангой 1 П, перемегцение которой производится путем захватывания зубца б штанги ножом 6 (фиг....

Номер патента: 148096

Опубликовано: 01.01.1962

Авторы: Здасюк, Огошкин, Савицкий

МПК: H04L 13/06

Метки: аппарата, приемное, рулонного, телеграфного

...включается муфта 5 и приемно-наборная группа производит набор элементов стартстопной комбинации. В конце оборота оси 1 при помощи кулачка 8 и рычагов 9 и 10 включается муфта б, производя включение функциональной группы. Ось 2 начинает вращаться и посредством кулачка 11 и рычагов 12, 1,т и 14 перемещает кольца знакового дешифрато Ло 148096ра 15. Одновременно рычат 1 б, находящийся в контакте с кулачком 17, перемещается и освобождает селекционную линейку 18 фрикционального дешифратора, Под действием пружины 19 линейка 18 перемещается до тех пор, пока не коснется конца рычага 20. После этого селекционный рычаг 21 под действием пружины 22 опустится, вниз и западет в паз линейки 18. При этом рычаг 21 нажмет на планку 23, которая...

Номер патента: 150861

Опубликовано: 01.01.1962

Авторы: Бромберг, Касаткин

МПК: G06K 7/00, H04L 13/06

Метки: контактного, рычажное, считывающее, типа

...контакты 18.1508 б 1Механизм подачи ленты включает скачковый барабан 19, закрепленный на одной оси 20 с зубчатым колесом 21, и храповой механизм. Последний состоит из рычага 22, сидящего на оси 23, собачки 24, рычага 25, двух фиксаторов 2 б и 27 с пружинами 28 и 29 и пружин 30, 81 и 32.При включении электромагнита 9 рычаг 7 поворачивается и, растягивая пружину 10, опускает рамы 5. Рычаги пружинами 4 прижимаются к ленте, Рычаг, игла которого попадает в отверстие на ленте, поворачивается на больший угол. Таким образом, верхние концы рычагов 1 располагаются с обеих сторон призмы 11, Одновременно палец 88 рычага 7 за тягу 34 поворачивает рычаг 22, взводя пружину 30, (.обачка 24 перескакивает на один зуб по колесу 21, выводя фиксатор 26 из...

Номер патента: 155165

Опубликовано: 01.01.1963

МПК: H04L 13/06

Метки: 155165

...ЭЛЕКТРОННОГО СТАРТСТ АППАНа чертеже и и лентопротяжно менения одноряд в результате испо тывания знаков,конфигурации со вого колеса при с стимой. В приемном вести протягиванающего устронелеграфного апрового типовогоначала вращения ленты. На одинаковое наоляет упростп и перевода региго типового ко155165время. Так как дешифрация в электронном телеграфном аппарате и определение момента отпечатывания знака происходят от условного начала вращения колеса, то при отпечатывании последнего знака и необходимости сразу же отпечатать первый знак времени на лентопротяжку не остается.Вводимый свободный сектор для лентопротяжки бесполезно увеличивает диаметр типового колеса, Для исключения свободного сектора лентопротяжка осуществляется во время...

Номер патента: 160528

Опубликовано: 01.01.1964

МПК: H04L 13/06

Метки: 160528

...радиальным пазом, в котором установлен подвижный палец, механически соединенный с управляющим электромагнитом посредством рычага.На чертеже приведена принципиальная схема описываемого шагового лентопротяжного механизма.При срабатывании электромагнита 1 постоянного тока рычаг 2 вызывает поворот диска 3 за счет давления пальца 4 на паз 5, что обеспечивает плавное распределение скоростей при перемещении перфоленты. С помощью собачки б поворот диска вызывает поворот храповика 7.При выходе якоря магнита из катушки диск 3 и храповик 7 возвращаются в начальное положение, не приводя в движение зубчатьпй 1 барабан 8, перемещающий перфорированную ленту 9, Точная фиксация ленты осуществляется анкерным механизмом 10. Исчитываемого кадра ленты...

Номер патента: 220879

Опубликовано: 01.01.1968

Авторы: Иностранец, Иностранна, Социалистическа, Телесв

МПК: H04L 13/06

Метки: перемещения, подвижнойплощадки, части

...начальном 4 и конечном б.Устройство для перемещения штифта содержит шкив 6, установленный на неподвижной оси 7, подвижный шкив 8, установленный на оси 9, которая расположена на качающемся рычаге 10, огибающие эти шкивы гибкая лента или гибкий трос 11. Концы 12 троса соединены с плечами 14 идентичных двуплечих коленчатых рычагов 15, соединенных шарнирами 16 с площадкой 2, а вторые плечи 17 рычагов 15 выполнены взаимодействующими со штифтом. Шкив 8 может находиться в двух положениях: начальном а и конечном о. Рычаги 16 установленьт 1, а их шарниры 16 рапараллельной направляюния действующих нагрузгут быть установлены вфрнкционного типа.Работает устройствоПри качении рычага 10ремещается в положениепосредством плеч 14 пшарниров 16 рычаги...

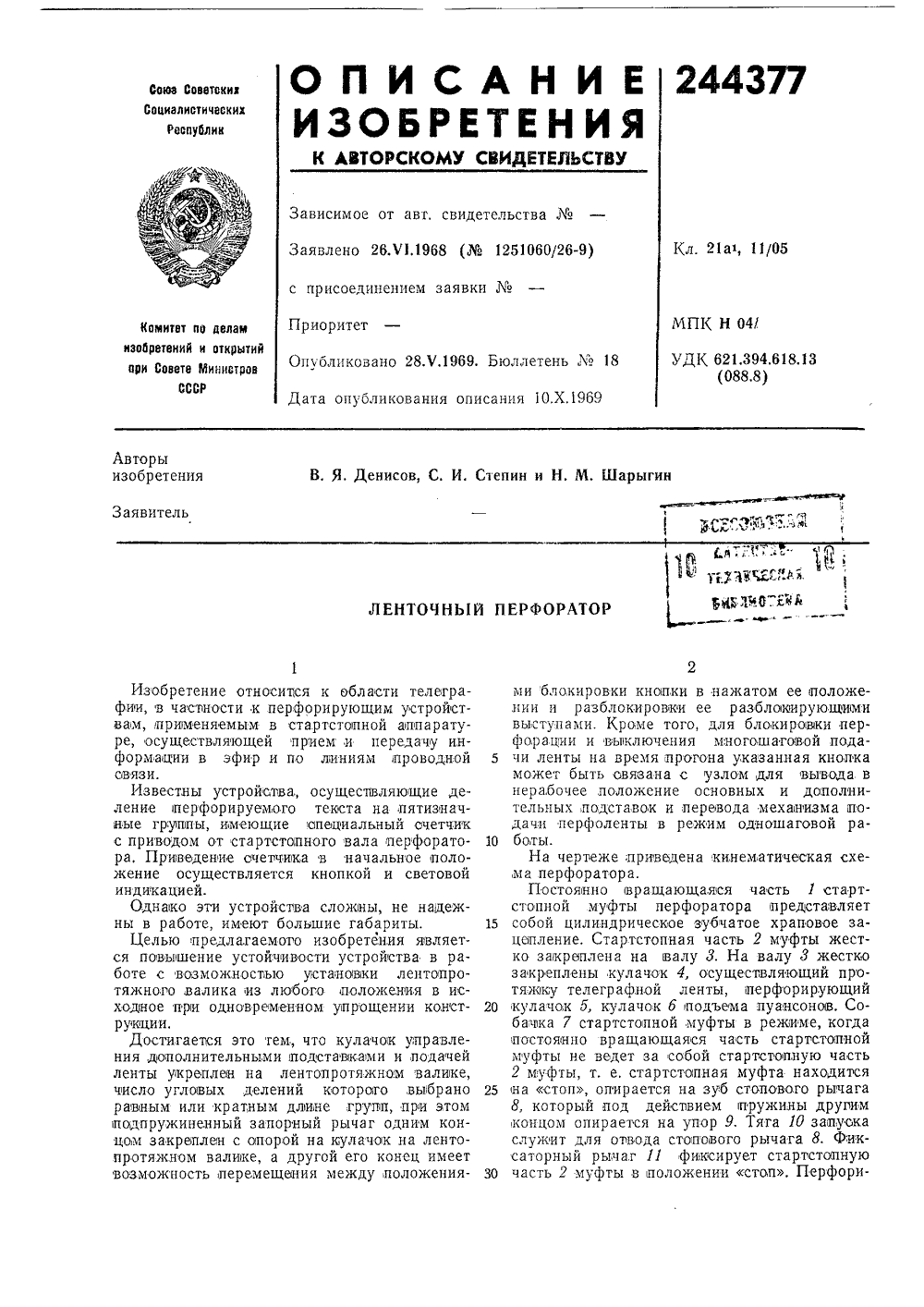

Номер патента: 244377

Опубликовано: 01.01.1969

Авторы: Денисов, Степин, Шарыгин

МПК: H04L 13/06

Метки: j5йб, tfji«, даоаа, ленточный, нчс1а«, перфораторт

...цикла, западая в зуб храповика 24, собачка разворачивает лентовротяжный барабан 26, протягивая перфоленту 15 на один шаг. При протяжке на шаг перфоратор работает без деления на группы, Через рычаги 30 и 32 подставка 33 оказывается выведенной из-под перфорирующей скобы 12. Линейки 17 наборного устройства раополагаются согласно перфорируемой комбинации. Тяги 16 (по числу наборных линеек 17), а вместе с ними и подставки 13 под действием своих пружин следят за положением наборных линеек 17. 1-1 а чертеже наборные линейки 17, тяги 16 и подставки 13 находятся и положении, когда на телеграфной ленте не перфорируются отверстия или, как это,принято говорить в телеграфии, ва соответствующем бланке идет минус ( - ). При перемещении наборной...

Номер патента: 247996

Опубликовано: 01.01.1969

Авторы: Грошев, Лисенков

МПК: H04L 13/06

Метки: красящейленты, продвижения, реверса

...крепится фиксирующая собачка 15 таким образом, чтобы ее продольная ось совпадала с осью пружины. Расстояние между осями 13 и 14 несколько меньше расстояния между крепежными отверстиями длинной части Г-образной плоской пружины 11. Это необходимо для создания некоторого ее прогиба.При прогибе Г-образной пружины 11 под24799 б тавитель Э. Гилинская биография, пр. Сапунова. действием ее упругих сил рычаг 12 фиксируется в одном из двух возмокных полокений, а движущая и фиксирующая собачки прижаты к одному из двух храповых колес 3 или 4:Лентопротяжный рычаг 8 под воздействием на него вращающегося кулачка 1 б и пружины 10 совершает колебательное движение вокруг своей оси на небольшой угол. При этом ось двустронней движущей собачки 9 совершает...

Номер патента: 253119

Опубликовано: 01.01.1969

Авторы: Грошев, Лисенков

МПК: H04L 13/06

Метки: кассета, ленты, телеграфной

...2. На втулке имеется буртик 7 для удобства съема щечки ее с оси 8. В отверстие с конической зенковой на боковой поверхности узкой части втулки б 25 расположен шарик 9, чтобы некоторая часть2531 ридолин шникова Составитель Редактор В. Сорокин Техред А. А.Мухина Коррек З,абаз 37 Тираж 460 Подпионо ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Мосина, Раушская наб, д, 4/5.Топография24 Главполиграфпрома, Мооива, Г.19, ул. Мариса - Энгельса, 14 3его выступила за внутреннюю поверхность центрального отверстия втулки б, На оси 8 имеется кольцевая проточка 10, предназначенная для западания в нее выступающей части шарика 9 под действием пружинного 5 ,кольца 11, которое также предохраняет шарикот выпадания из отверстия...

Номер патента: 253120

Опубликовано: 01.01.1969

Автор: Алексеев

МПК: H04L 13/06

Метки: автоконсоль, шаговая

...тем, что требуется строгая ориентировка ее по отношению к телеграфному аппарату, а так как телеграфная лента между ними натянута, то не обеспечивается нужная плотность намотки телеграфной ленты.Предлагаемое устройство отличается тем, что приводной резиновый ролик приводится в движение электроприводом со стартстопным и храповым механизмами и может смещаться относительно оси намоточного диска по мере роста диаметра катушки,с намотанной лентой благодаря чему движение намоточного диска является шаговым с,постоянным шагом, Кроме того, указанное отличие позволяет иметь петлеобразный запас ленты, устраняет необходимость строгой ориентировки автоконсоли по отношению к телеграфному аппарату. Это позволяет регулировать плотность...

Номер патента: 265173

Опубликовано: 01.01.1970

МПК: H04L 13/06

Метки: 265173

...с перенаИзвестны перенаборграфного аппарата длприемно-наборной оситор, содержащие наборчаги, скобу наброса, пный рычаг с роликом.Цель изобретения -потребляемую механиизносостойкость.Это достигается теимеет привод от кулачоси функционального дтическим зацеплениемтельной пружины, причзана с трехплечимизвеном, состоящим из ржины, соединяющей с ДЕГРАФНОГО АППАРАТ При приеме поступившей комбинации знака 0 селекторные пластины 8 устанавливаются водно из двух положений и при своем дальнейшем вращении либо поворачивают соответствующие им наборные рычаги 1, либо проходят мимо них, и те остаются в исходном положении. Таким образом наборные рычаги 1 повторяют комбинацию, набранную селекторными пластинами 8, после чего перенаборный кулачок 9 через...

Номер патента: 283278

Опубликовано: 01.01.1970

Авторы: Затоненко, Николаев

МПК: H04L 13/06

Метки: лентопротяжное

...чертежом, на ко тором приведены схема и конструктивные узлы лентопротяжного устройства.Рычаг 1 приводится в колебательное дви.жение от эксцентрикового вала 2 через тягу 5 8 и регулируемое сочленение 4. Фиксируя тягу 8 в крайнем нижнем или крайнем верхнем положении, можно менять амплитуду колебания рычага 1, а следовательно, и величину шагового протяга перфоленты. Перфолента 5 10 размещается в пазу б стартового 7 и стопового 8 электромагнитов и в пазу направляющей 9. В исходном положении стартовый электромагнит 7 обесточен, на стоповый электромаг.нит 8 подано напряжение. Якорь 10, разме .щенный над перфолентой б в фиксированнойнаправляющей 11, притянувшись к магнитной системе 12, удерживает перфоленту от перемещения. Рычаг 1,...

Номер патента: 290470

Опубликовано: 01.01.1971

Авторы: Бурлаков, Кузнецов, Пономарь

МПК: H04L 13/06

Метки: аппаратов, красящей, ленты, смены, телеграфных, цвета

...режиме передачи сигнал отпередатчика телеграфного аппарата по цепи1 б поступает на переключающий триггер, за 10 пускающий формирователь 4 импульсов.Одновременно подается сигнал на элементзапрета, в результате чего цепь 2 закрывается, и в режиме передачи с контролем сигналот приемника не поступает на переключающий15 триггер,Формирователь 4 импульсов выдает на выходе импульс тока, от которого срабатываетэлектромагнит б, Якорь 8 электромагнита бблокируется якорем 9 электромагнита 7 и снп 20 мает ограничение с хода лентоводителя. В позицию печати подается нижняя часть ленты.При повторном поступлении сигнала по цепи1 б схема управления не срабатывает, а только подтверждает состояние переключающего25 триггера.При работе телеграфного аппарата в...

Номер патента: 297136

Опубликовано: 01.01.1971

Автор: Фанин

МПК: H04L 13/06

Метки: лентопротяжное, шаговое

...является сектор-рычаг 1. На одном его конце находится ось качания со свободно вращающимся роликом 2, обкатывающим кулачок 3 прижима, на другом конце - башмак с фрикционной цилиндрической поверхностью, ось которой совпадает с осью качания. В средней части сектора-рычага 1 в радиальном пазу, служащем для регулировки шага ленты 4, помещается ось свободно вращающегося ролика б, обкатывающего кулачок б протяга.Ось качания сектора-рычага 1 перемещается вверх под действием кулачка 3 прижима в пазу корпуса 7 и возвращается в нижнее положение пружиной 8, действующей на ось качания через поворачивающийся рычаг 9,Возврат сектора-рычага 1 из левого положения в правое исходное осуществляется пруйствующей через шток 11, котовоим концом движется в пазу...

Номер патента: 314321

Опубликовано: 01.01.1971

МПК: H04L 13/06

Метки: бумажной, ленты"3, ная, перемещений, шагового

...При этом токи в электромагните 4 и соленоиде 8 прекращаются, а через усилитель 1 б срабатывает электромагнит 13, который притягивает прижимную планку (якорь 14) и зажимает ленту 5. Электромагнит 4 освобождает ленту б, и образовавшаяся петля ленты между электромагнитами 4 и 13 выбирается лентопротяжным роликом 7. В момент пересечения луча источника 10 света отверстием перфоленты (например, ведущего транспортного) или меткой (пятном), нанесенной, например, краской, отрахкенный луч меньшей интенсивности, чем луч, отражающийся от поверхности ленты, поступает ца фотоячейку 12 фотоголовки 11. Резкое изменение освещенности фотоячейки 12 через усилитель 15 вызывает опрокидывание триггера 2 в положе. ние, при котором срабатывает тормозной...

Номер патента: 336830

Опубликовано: 01.01.1972

Авторы: Алексеев, Кулаковский

МПК: H04L 13/06

Метки: автоконсоль, аппарату, рулонному, телеграфному

...1;и с,3 жят бгокир 3)ощис р)1 яг) 17.Дл 51 регм 1 ировки шяГЗ памот)и В ззвисп)О- сти от величипя интервала при помощи винта 19 )з)с:5)сСя цо,0)е;с гцор 1 Ь ,З)3 зО- пего ограцич;теля (6 от;оситсльцо оси 14 :р;ж)м)ого валика.Няправляющи Валик 20 подвешен з оси 14 и сгмкпт для ГОддержация наматываемой бумаги па уровне поверхности рулона.АвтО)сопсоль к рмлоццомм япцз 1)ятм ряоо 1- ет следуюпчм образом. Г 1 ри срабатывании меха шзма перевода сгроки зя)пкаотся коцтякты, уста.013,ецц)с па ЯИзратс, от моторной батареи аппарата срабатывает соленоид 12 авгокоцсогщ, который повг)рач:)паст па оси 11 приводной рычаг 9 и тяцег пружицу 11. Всркисе плечо приводиого рычага 9 поворачивает соб)ячку Х ца всей оси 7, в результате чего левос плечо...

Номер патента: 343393

Опубликовано: 01.01.1972

Авторы: Белоусов, Затоненко

МПК: H04L 13/06

Метки: лентопротяжное

...5 выпосг)1 спных в виде роликов. НЯд Яко,")ем 6и пластиной 6 неподвижно установлен с некототп здзо 1)ом б эле:тромяг)ц)т 7 тяк, чтс) ко)1- пы якоря 6 при двжРиип каретки пяходятс 51 под коиям: электпо)сдгнита, и в люоой мо- О )понт движения якорь замыкает силовое полеэле)ст)ромаГиитя, когда ня электромягпит тОдя О правяюцее пяпряжение. Между плястинои 6 и якорем 6 вставлена лента 8.При движен;и каретки из крайнего право)Оположепця в левое на электромаги)т 7 подается упрявля)ощес напряжение и якорь 5, притя;": )д 5)с 1 : э,".с "т)О,121);111 т 7, при 51 и 1)Яст,1 х 1 г)П т" -С" " 1" Тд ).Ящ;,НЯЕТ ГП.)ягчот-Между эчсктромагнитом 7 и притянутым к нс- О му якорем 6 остается зазор, мепьи)ий устяно343393 3 Предмет изобретения Составители й....

Номер патента: 344599

Опубликовано: 01.01.1972

Автор: Пдтепно

МПК: H04L 13/06

Метки: библиотека, слепой

...аппаратах, содержащее узел фиксации ленты, узел управления соленоидом, 20 соленоид с плунжером, храповое колесо с ведущей собачкой и пружиной, взаимодействующими с зубьями храпового колеса, и промежуточный рычаг, от,гичающееся тем, что, с целью повышения надежности, в него введены 25 ограничители хода плунжера соленоида, апромежуточный рычаг выполнен двуплечим, одно плечо которого взаимодействует с плунжером соленоида. Изобретение относится к телеграфни мояет быть использовано также в втельной технике,Известные устройства для шагового перемещения ленты в печатающих аппаратах, содержащие узел фиксации ленты, узел управления соленоидом, соленоид с плунжером, храповое колесо с ведущей собачкой и пружиной,взаимодействующими с зубьями...

Номер патента: 344600

Опубликовано: 01.01.1972

Авторы: Пкин, Твердое

МПК: H04L 13/06

Метки: ленты, перемещения, шагового

...электро магнитом, направляющие 18 ленты, источник19 света, фрикционный фиксатор 20.В исходном состоянии якорь-пластина прижата к поверхности электромагнита и не имеет возможности перемещаться. Кривошип О находится в нижнем положении. При вращении кривошипа шатун 12 перемещается вверх и через шатун 10 поворачивает рычаг вместе с собачкой против часовой стрелки. Собачка, находясь в зацеплении с зубом храпового ко леса, поворачивает его и ведущий ролик,жестко сидящие на валу. Прижимные ролики, которые находятся в соприкосновении с ведущим роликом, также поворачиваются. Если между ведущим роликом и прижимными ро- О ликами (или одним из них) находится лента,то она захватывается ими и также перемещается.344600 Предмет изобретения...

Номер патента: 345628

Опубликовано: 01.01.1972

Авторы: Мотин, Савость

МПК: H04L 13/06

Метки: кассеты, установки

...имеющ установки кассеты, закрепл нии аппарата, отличающеес лью уменьшения шума при 20 новременном повышении ройства, на каждой из ст рычаг с прижимной пружин вокруг осп, закрепленной н ничитель перемещения рычаетения и кассеты, содерие прорези для енные на основая тем, что, с цевибрации при однадежности устоек установлены ой, вращающийся а стойке, и ограга. е устке, вид описываев г. 2 - то ые сто оси ка содержит дврорезями-гнев Изобретение относится к о сти т еграфии,Известное устройство для установки кассеты состоит из двух стоек, закрепленных на основании аппарата, имеющих прорези, служащие опорой для оси кассеты. Однако у такого устройства возможно перемещение оси при вибрации аппарата, что ухудшает условия работы и создает...

Номер патента: 389633

Опубликовано: 01.01.1973

Автор: Затоненко

МПК: H04L 13/06

Метки: лентопротяжное

...17 также ограничено с одной стороныупором 37, а с другой - фиксирующими рычагами 19. В рабочем режиме, т. е, когда протягивается лента 40, пластина-якорь опирается на концы плеч рычагов, а в ждущем режиме - на их косые срезы, Упоры установлены для того, чтобы пластина-якорь и фиксирующий рычаг не касались при движе-, нии с кареткой своих управляющих электромагнитов 30 и 32, так как в противном,случае изнашиваются сердечники электромаг нитов и пластина-якорь с фиксирующим рычагом.Дополнительная каретника 9 совершает возвратно-поступательное движение в направляюпщих роликах б от многополюсного кулач ка 2, посаженного на приводной вал 10, через устаковленные по ее внутренней поверхности ролики 4. На каретке закремлен Т- образный в...

Номер патента: 390678

Опубликовано: 01.01.1973

МПК: H04L 13/06

Метки: ленты, намотки

...устройстве двуплечий рычаг роликом меньшего плеча взаимодействует с неподвижно укрепленным на корпусе устройства фрикционным роликом, являющимся одновременно ограничителем дви жения рычага, другой ограничитель расположен по другую сторону меньшего плеча рычага, при этом лента пропущена на приемную кассету через ролик большего плеча рьвчага и между неподвижным фрикционным роликом и 25 роликом, меньшего плеча рычага, огибая посдедний.На чертежеУстройствоустановлены дано предлагаемое устроиство.состоит из рычага 1, на которомролики 2, д и 4. Ось ролика 4, 30 установленная на корпусе устроиства, является одновременно и осью, вокруг которой качается рычаг 1.На,корпусе устройства устанавливаются также ролики 5 и б, причем ролик 5...
