H03K — Импульсная техника
Электронный коммутатор
Номер патента: 1036229
Опубликовано: 07.04.1988
МПК: H03K 17/56
Метки: коммутатор, электронный
...коммутатор содержитсиловой тиристор 1, с помощью которого нагрузка 2 через дроссель 3 подключается к источнику питания (Е).Для закрывания силового тиристора 1служит узел принудительного запирания, выполненный в виде моста на тиристорах 4 - 7 и конденсаторе 8.Сброс избыточной энергии осуществляется трансформатором 9, у которогочасти первичной обмотки через диоды1 О, 11 подключены к дросселю 3, авторичная обмотка через двухполупериодный выпрямитель 12 подключена квходным зажимам,Электронный коммутатор работаетследующим образом. В исходном состоянии все тиристоры и диоды закрыты,конденсатор 8 заряжен до напряжения= Ес пблярностью, показанной начертеже знаками "+" иПри подаче управляющего сигналана тиристор 1 он отпирается и...
И л ячейка
Номер патента: 1386951
Опубликовано: 07.04.1988
МПК: H03K 19/091
Метки: ячейка
...Запертое состояние транзистора 4 обеспечивается тем, что на входе последующего каскада также имеются диоды Шоттки и, поскольку 45 сумма падений напряжения на переходе база - эмиттер транзистора 4 и диоде 3 Шоттки больше падения напряжения на переходе база - эмиттер транзистора 1, по током последующего каскада открывается ключевой транзистор 1 этого каскада, а не транзистор 1 предыдущего каскада, Закрытое состояние транзистора 5 обеспечивается отсутствием его базового тока. В этом 55 состоянии короткое замыкание выхода б на шину питания +Е не опасно для транзистора 1, так как он заперт, Оно не опасно также для транзистора 4, так как он, как и транзистор 2,реализован с толстой базой.Пусть теперь на входах - логическая единица. Это...
Генератор импульсов
Номер патента: 1387175
Опубликовано: 07.04.1988
Авторы: Кардаполов, Лашманов
МПК: H03K 3/02
...к шине источника питания, а коллектор - к выходу другого из указанных элементов НЕ и через диод 1 О к заземленному конденсатору 3. Генератор импульсов работает следующим образом,При отключенном питании заземленный конденсатор 3 разряжен. После включения питания в начальный момент это состояние для конденсатора 3 сохраняется и, как следствие, на выходе триггера Шмитта 1 имеется высокий потенциал, что соответствует непроводящему состоянию элементов НЕ 5 и 6. Конденсатор 3 начинает заряжаться током, протекающим по цепи; шина источника питания, резистор 9, транзистор 8, диод 10, при этом скорость заряда (величина тока заряда) конденсатора 3 определяется уровнем управляющего напряжения на базе транзистора 8. Когда напряжение на конденсаторе...

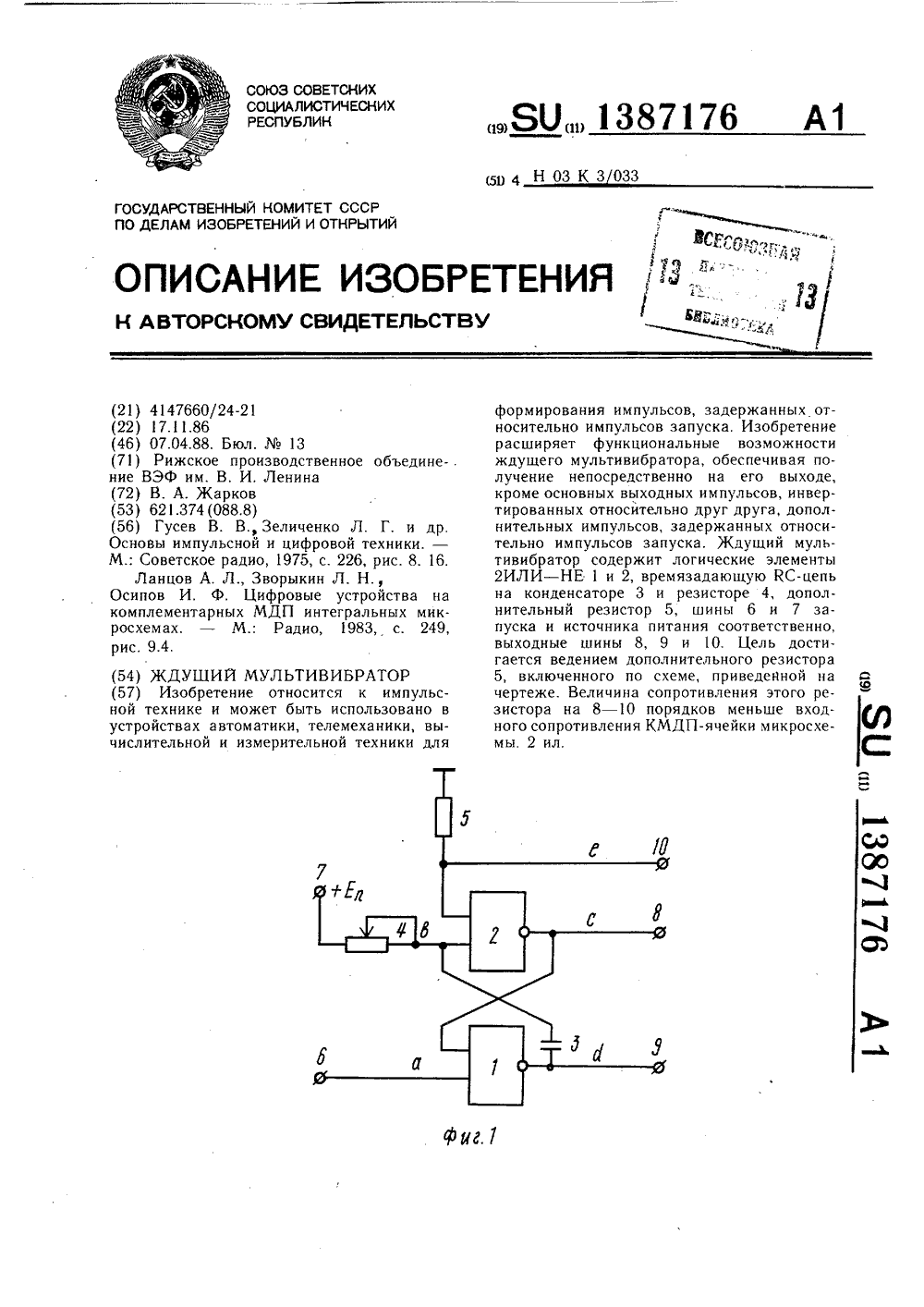

Ждущий мультивибратор
Номер патента: 1387176
Опубликовано: 07.04.1988
Автор: Жарков
МПК: H03K 3/033
Метки: ждущий, мультивибратор
...2 закрывается, так как логическийО на первом его входе, соединенном черезконденсатор 3 с выходом логического элемента 1, совместно с логическим О навтором его входе, соединенном через дополнительный резистор 5 с общей шиной,обеспечивает на выходе логического элемента 2 логическую 1.Таким образом, на выходной шине 8мультивибратора устанавливается логическая 1, а на выходной шине 9 - логический О,Начинается заряд времязадающего конденсатора 3 от шины 7 источника питаниячерез времязадающий резистор 4 и открытый выход логического элемента 1.При достижении напряжения на конденсаторе 3 выше порогового напряжениялогического элемента 2 логический элемент 2закрывается, а логический элемент 1 открывается, Ждущий мультивибратор переходитв...
Генератор псевдослучайных чисел
Номер патента: 1387177
Опубликовано: 07.04.1988
МПК: H03K 3/84
Метки: генератор, псевдослучайных«, чисел
...и кнопку (для подачи сигналов на (гп+1)-й выход).Генератор псевдослучайных чисел работает следующим образом.Тумблерным набором блока 6 управления (на основании выбранного порождающего полинома) устанавливаются постоянные коэффициенты для соответствующей организации обратной связи с помощью блока 3 линейной обратной связи, регистра 2 сдвига, а также для подачи этих коэффициентов (сигналов логических 1 и О) на входы блока 5 начальной установки и соответствующие входы первой группы входов блоков 4.1 - 4 лп вычисления строки мат 2рицы. Нажатием кнопки в блоке 6 управле.ния на (в+1)-м выходе последнего формируется сигнал, устанавливающий триггеры регистра 2 сдвига, кроме (п 1+1)-го в нулевое состояние, а (в+1)-й - в единичное.Далее с...
Генератор случайного процесса
Номер патента: 1387178
Опубликовано: 07.04.1988
МПК: H03K 3/84
Метки: генератор, процесса, случайного
...И 7) счета реверсивного счетчика 10 в зависимости от того, на каком из выходов элементов ИЛИ 4 и 5 имеется единичный сигнал в этот момент. Одновременно тактовые импульсы поступают на вход счетчика 9, импульс переполнения с выхода которого обеспечивает запись состояния реверсивного счетчика 10 в буферный регистр 11 и через элемент 14 задержки устанавливает реверсивный счетчик 10 в исходное состояние. Состояние буферного регистра 11 цифроаналоговым преобразователем 12 преобразуется в аналоговое напряжение, которое сглаживается интегратором 13.Например, пусть циклический регистр 2сдвига имеет девять выходов, причем первые три подключены к входам элемента ИЛИ 4, последующие три подключены к входам элемента ИЛИ 5, а последние 10 три не...
Генератор напряжения треугольной формы
Номер патента: 1387179
Опубликовано: 07.04.1988
МПК: H03K 4/06
Метки: генератор, треугольной, формы
...резистора 5, затвор - с вторым выводом третьего 5, первым выводом четвертого 6 резисторов и затвором второго полевого транзистора 8, сток которого соединен с выходом операционного усилителя 1, исток - с вторым выводом четвертого резистора 6,Генератор работает следующим образом. Благодаря наличию положительной обратной связи через делитель на резисторах 3 и 4 и отрицательной обратной связи, замыкаемой через источник тока на транзисторах 7 и 8, генератор имеет два квазиустойчивых состояния. В одном из них на выходе операционного усилителя 1 устанавливается напряжение, близкое величине +Е., часть которого 11-+ через делитель на резисторах 3 и 4 подается на его неинвертирующий вход. где КЗ, К 4 - сопротивления резисторов 3 и 4...
Формирователь линейно изменяющегося напряжения
Номер патента: 1387180
Опубликовано: 07.04.1988
Метки: изменяющегося, линейно, формирователь
...подачи с четвертого выхода блока 1 разрешающего сигнала на управляющий вход генератора 2 импульсная последовательность поступает на вход первого делителя 7, частота следования импульсов на выходе которого определетяет максимальную скорость изменения выходного напряжения формирователя. Далее импульсная последовательность поступает одновременно на суммирующий вход второго делителя 12 частоты, на второй вход второго дополнительного элемента И 14, который в течение первой секунды после запуска генератора 2 находится в непроводящем состоянии, и на вычитающий вход первого управляемого делителя 8, с выхода переноса которого, через первый дополнительный элемент И 9 она поступает на вычитающий вход счетчика 10. 40 45 50 55 По истечении одной...
Многоканальный формирователь импульсов для управления пзс регистром
Номер патента: 1387181
Опубликовано: 07.04.1988
Автор: Дик
МПК: H03K 5/01
Метки: импульсов, многоканальный, пзс, регистром, формирователь
...ключевой каскад 1,выход которого подключен к базе выходноготранзистора 2, эмиттер которого соединен свыходной шиной 3 канала многоканальногоформирователя и подключен к соответствующему фазовому электроду управления переносом ПЗС-регистра 4 и через ключ 5 -к первой шине 6 источника питания, приэтом коллекторы выходных транзисторов 2всех каналов соединены между собой, между коллекторами выходных транзисторов2 и второй шиной 7 источника питаниявключен элемент 8 компенсации, в каждомканале между эмиттером и коллектором выходного транзистора 2 включен обратносмещенный диод 9, элемент 8 компенсации,который выполнен в виде параллельно включенных резисторов 10 и последовательной цепочки прямосмещенных диодов 11,емкости 12 - 15 ПЗС-регистра,20...
Программируемый многоканальный таймер
Номер патента: 1387182
Опубликовано: 07.04.1988
МПК: H03K 5/13
Метки: многоканальный, программируемый, таймер
...код задержки и управляющие сигналы, поступающие на логические элементы И 4 и коммутатор 8 кодов. Управляющие сигналы обеспечивают подключение к выходу второй дискретной линии 7 задержки 1-входа триггера 5.1 через логический элемент И 4.1 логического элемента ИЛИ 6 через логический элемент И 4. (И+3). Кроме того, управляющие сигналы с выхода запоминающего устройства 2 обеспечивают подключение к информационным входам второй дискретной линии 7 задержки кода интервала, равного О. По окончании рабочего цикла первая дискретная линия 1 задержки выдает на выход задержанный импульс, который проходит без задержки (ни на один такт) через мультиплексор 7.2 на выход второй дискретной линии 7 задержки. Импульс с выхода второй дискретной линии 7...
Устройство для задержки импульсных сигналов
Номер патента: 1387183
Опубликовано: 07.04.1988
Автор: Бантюков
МПК: H03K 5/13
Метки: задержки, импульсных, сигналов
...состояние,В случае, когда на шину 12 управления подан единичный сигнал, т.е, установлен режим работы с линейно изменяющейся ве- н 10 15 20 25 30 35 40 45 личинои задержки входных импульсов, при поступлении на шину 13 первого входного импульса срабатывает элемент И - НЕ 2 и нулевой сигнал с его выхода устанавливает в единичное положение триггер 4, на нулевом выходе которого появляется нулевой сигнал, разрешающий работу счетчика 5 по суммирующему входу. Одновременно 50 триггера 7 и по своему переднему фронту (перепаду 0 - 1) устанавливает его в единичное положение. На нулевом выходе триггера 55 импульс с шины 13 поступает на С-вход57 появляется нулевой сигнал, закрывающий элемент И - НЕ 2 и разрешающий работу счетчика 9 по вычитающему...
Селектор импульсов
Номер патента: 1387184
Опубликовано: 07.04.1988
Авторы: Голубев, Паллерштейн
МПК: H03K 5/19
...сигнала равна, например, периоду тактовой частоты, Таким обра зом, из пришедшей на вход селекто ра кодовой комбинации на выходе триггера 3 формируется кодовая комбинация, временные интервалы в которой и длительность импульсов, как и в эталонной комбинации, кратны периоду тактовой частоты. Первый импульс формируемых кодовых комбинаций задержан относительно первого импульса на входе селектора на время, равное половине периода тактовой частоты. Если второй и последующие импульсы входной кодовой комбинации находятся в пределах зоны селектирования, равной периоду тактовой частоты, а длительность импульсов равна заданной, то кодовая комбинация на выходе триггера 3 полностью соответствует эталонной комбинации на первом выходе блока 6...
Пороговый элемент
Номер патента: 1387185
Опубликовано: 07.04.1988
Автор: Музыченко
МПК: H03K 5/24
...триггер 3, счетный блок 1 О и реверсивные накопители 6 и 14 сброшены. При этом на выходе триггера 3 записан нулевой логический сигнал, а в реверсивные накопители - нулевой код.На входные информационные шины 16 порогового элемента подан входной код.При поступлении тактовых импульсовс выхода генератора 1 тактовых импульсов преобразователь 4 параллельного кода в последовательный преобразует параллельный код нагруппах входных шин 16 в последовательный код на соответствующих выходах.Последовательность импульсов с Р-говыхода преобразователя 4 поступает через элемент ИЛИ 5 непосредственно на вход счетного блока 10, с 1-го выхода (1= 1 Ро - 1) -на суммирующий вход реверсивного накопителя 6 - 1, а с )-го выхода = =Ро+11) - на...
Коммутатор аналоговых сигналов
Номер патента: 1387186
Опубликовано: 07.04.1988
Автор: Сидоров
МПК: H03K 17/00
Метки: аналоговых, коммутатор, сигналов
...12 закрыт. Выходной сигнал через резисторы 14 каждого канала действует и на входы операционных усилителей 11 каналов 7.1 и 7.3. При этом на компараторы 15 каналов 7.1 и 7,3 15 действуют положительные сигналы, а на компаратор 15 канала 7.2 - отрицательный сигнал, что вызывает его срабатывание. В результате при действии начальной установки на выход 2 проходит сигнал с входа 1.2. Этот сигнал и является выходным в начале цикла.Когда сигнал начальной установки оканчивается, разрешается следование тактовых импульсов. Первый такт цикла начинается появлением положительного импульса на ши не 4. Срабатывает элемент И 16 и триггер 17 канала 7.2 устанавливается в единичное состояние. Положительный фронт триггера 17 индицирует на шине 6.2...
Коммутатор с самоконтролем
Номер патента: 1387187
Опубликовано: 07.04.1988
Автор: Параил
МПК: H03K 17/04
Метки: коммутатор, самоконтролем
...контактами между собой выходные шины 7 и 8. Контроль состояния контактов вторых контактных групп реле 1 и 2 осуществляется аналогично описанному. Сообщение между выходными шинами 7 и 8 во время воздействия управляющего сигнала свидетельствует о замыкании (контактировании) рабочих контактов реле 1 и 2.В режиме коммутации контролируемых цепей устройство 3 управления формирует управляющие сигналы, под воздействием которых включаются реле 1 и 2, которые замыкающими рабочими контактами подключают входные шины 6 к выходным шинам 7 и 8, контакты вторых контактных групп указанных реле подключают на вторые входы элементов 4 сравнения шину 9.При несравнении информации, поступающей через контакты реле и устройства управления, устройство 5...
Коммутирующее устройство системы контроля
Номер патента: 1387188
Опубликовано: 07.04.1988
Автор: Власов
МПК: H03K 17/18
Метки: коммутирующее, системы
...на входах 12 - 1, 12 - 3 и 12 - и приоритетного шифратора 5.Приоритетный шифратор 5 (фиг, 2) работает следующим образом.В рабочем состоянии сигнал логической 1 подается на вторые входы всех элементов И - НЕ 14 - 1 - 14 - и, подготавливая к работе приоритетный шифратор.Активным уровнем входных сигналов приоритетного шифратора (фиг. 2) является уровень логической 1.Если на входе 12 - 1 приоритетного шифратора 5 имеется 1 на выходе элемента И-Н Е 14 - 1 - О. С выхода элемента И-НЕ 14 - 1 сигнал логического О поступает на первую шину шифратора 15 и на первые входы элементов И-НЕ 14 - 2 - 14 - и, устанавливая на их выходах уровень сигнала логической 1 независимо от уровней сигналов на вхо1387188 Входной код Выходной код 11111111...
Полупроводниковый ключ с защитой от перегрузки
Номер патента: 1387189
Опубликовано: 07.04.1988
Автор: Ильин
МПК: H03K 17/60
Метки: защитой, ключ, перегрузки, полупроводниковый
...дополнительного транзистора 2 шунтирована насыщенным силовым транзистором 1 и по ней протекает очень 50 малый ток, недостаточный для отпирания фототранзистора 8, В результате элемент 9 памяти находится в исходном состоянии, Режим ключа в этом случае определяетотпираюшего сигнала на шине 11 тран.зисторы 1 и 2 закрыты. На выходе оптронной пары 6, являющейся датчиком защиты от перегрузки силового транзистора40 1, элемента 9 памяти и соответственно на первом входе усилителя 4 мошся лишь управляющим сигналом, поступающим на шину 11.При снятии отпираюшего сигнала с шины 11 происходит запирание вначале малоточного дополнительного транзистора 2, а затем силового транзистора 1, ключ переходит в закрытое состояние.Если в период открытого...
Многофункциональный логический модуль
Номер патента: 1387190
Опубликовано: 07.04.1988
Автор: Дьяченко
МПК: H03K 19/00
Метки: логический, многофункциональный, модуль
...Цель изобретения - повышение надежности многофункционального логического модуля.На чертеже изображена схема предлагаемого модуля.Модуль содержит элемент 1 равнозначности, два мультиплексора 2 и 3, первый вход элемента 1 соединен с выходом мультиплексора 2 и управляющим входом мультиплексора 3, выходы элемента 1 и мультиплексора 3 подключены к шинам 4 выхода результата операции 8 и 5 выходного переноса Р соответственно, второй вход элемента 1 подключен к шине 6 первого управляющего сигнала модуля и второму информационному входу мультиплексора 3, первый и второй информационные входы мультиплексора 2 подключены к шинам 7 второго управляющего и 8 первого информационного сигналов модуля, первый информационный вход мультиплексора...
Пороговый элемент
Номер патента: 1387191
Опубликовано: 07.04.1988
Автор: Музыченко
МПК: H03K 19/23
...разряда 27 враспределителя импульсов от предыдущего и последующего разрядов и работает в режиме трансляции сигналов, поступающих на его входы с выходов блока (разрядов) 28 - (1+ +) и 28 - ( - 1) коммутации на входы блоков 28 - ( - 1) и 28 - (+1) соответственно. Если Х;=1, то блок 28 - 1 коммутации подключает входы-выходы разряда 27 -распределителя импульсов к входам-выходам блоков 28 - ( - 1) и 28 - (+1) коммутации. В результате все разряды 27 -распределителя импульсов, для которых Х;=О, оказываются отключенными и образуется распределитель импульсов только из разрядов, для которых Х;=1.При подаче тактовых импульсов осуществляется последовательное формирование на выходах разрядов 27 импульсов, причем на выходах только тех...
Счетный элемент с контролем
Номер патента: 1387192
Опубликовано: 07.04.1988
МПК: H03K 21/40
Метки: контролем, счетный, элемент
...в единичное состояние и на его выходе появляется сигнал ошибки, свидетельствующий об ошибке в счетчике 1, Элементы И 8 и 9 заперты нулевым сигналом с выхода переноса счетчика 1. Импульс с выхода элемента ИЛИ 14 также поступает на вход 17 счетной схемы 1 и устанавливает ее в исходное состояние. С приходом очередного импульса входной последовательности начинается следующий цикл работы устройства.Если в счетчикебыл сбой, то в конце следующего цикла работы устройства триггер 16 переводится импульсом с выхода элемента И 13 в исходное нулевое состояние, т.е. при случайном сбое сигнал ошибки представляет собой одиночный импульс, длительность которого равна периоду циклаВ третьем случае наличия неисправности (сбой или отказ) импульс на выходе...
Управляемый делитель частоты
Номер патента: 1387193
Опубликовано: 07.04.1988
Автор: Гросфельд
МПК: H03K 23/66
Метки: делитель, управляемый, частоты
...этом на выходе элемента И 4 формируется уровень 1, который через элемент ИЛИ 7 поступает на вход управления ключа 1. Под действием положительного перепада напряжения, сформированного на выходе элемента И 4, триггер 10 устанавливается в 1.Четвертый импульс проходит с шины 13 на второй выход ключа 1, поступая далее на вход сброса счетчика 2 информационный вход ключа 9. В результате этого осуществляется сброс счетчика 2 в исходное состояние, а импульс с информационного входа ключа 9 проходит на его второй выход и поступает далее на шину 18 и вход сброса триггера 11, вследствие чего он устанавливается в О. При этом на выходе элемента И 6 формируется уровень 1, а на выходе элемента ИЛИ - НЕ 8 сохраняется уровень О: В соответствии с этим...
Электронный коммутатор постоянного тока
Номер патента: 1066431
Опубликовано: 07.04.1988
Автор: Ганшин
МПК: H03K 17/56
Метки: коммутатор, постоянного, электронный
...тиристором, а другая включена меж.ду вторым входным зажимом и нагрузкой,при этом каждый вывод конденсатораподключен через введенный диод ко второму входному зажиму.Кроме того, части дросселя выполнены с магнитной связью.На чертеже представлена схема предлагаемого устройства,Электронный коммутатор содержитчасти 1, 2 дросселя и силовой тиристор 3,с помощью которых нагрузка 4 подключенак источнику питания. Для закрываниятиристора 3 предназначен узел принудительного запирания, выполненный ввиде моста на тиристорах 58 иконденсаторе 9. Для сброса избыточнойэнергии предназначены трансформаторы10, 1 1, у которых первичные обмоткиподключены через диоды 12, 13 к .части1 дросселя, через диоды 14, 15 - кчасти 2 дросселя, а вторичные обмот"ки...
Счетчик адресации для прямого доступа к памяти
Номер патента: 1388879
Опубликовано: 15.04.1988
Авторы: Комарченко, Лопатин, Матвеев, Машаров, Щекин
МПК: G06F 13/28, H03K 23/00
Метки: адресации, доступа, памяти, прямого, счетчик
...адресам.Формула изобретенияСчетчик адресации для прямого доступа к памяти, содержащий четыре триггера,шесть элементов НЕ, двенадцать элементов И, инверсные выходы с первого по четвертый триггеров соединены с входами с первого по четвертый элементов НЕ соответственно, выход первого элемента НЕ соединен с первым входом первого элемента И, выход второго элемента НЕ сое-: динен с первыми входами с второго по пятый элементов И, выход третьего элемента НЕ соединен с первыми входами с шестого по Восьмой элементов И и вторым входом третьего элемента И, выход четвертого элемента НЕ соединен с первыми входами девятого и десятого элементов И и вторыми входами четвертого и седьмого элементов И, инверсный выход четвертого триггера соединен с...
Формирователь однократного импульса
Номер патента: 1388980
Опубликовано: 15.04.1988
Автор: Крюченков
МПК: H03K 5/01
Метки: импульса, однократного, формирователь
...3), Входную шину 4, диод 5 и резистор б. Входная шина 4 соединенас Я-входом триггера 1, а его выходЦ, через последовательно соединенныедиод 5 и времязадающую БС-цепь соединен с Б-входом триггера, резистор 6подключен одним выводом к входу Бтриггера, другим - к общеч шине.Формирователь работает следующимобразом.В исходном состоянии (при отсутствии входных импульсоз дребезга)на Б- и Я-входах триггера 1 и на еговыходе Ц присутствует уровень 0",на его выходе Ц - уровень "1",. конденсатор 3 разряжен:,При появлении импульсов дребезга на входной шине 4 триггер 1 по Я-входу переходит В состояние когда на его Ц-выходе появляется уровень "1", .на выходе Я - уровень н 0. Уровень "1" на выходе Ц триггера оп" ределяет заряд конденсатора 3 через диод 5...
@ -значный инвертор
Номер патента: 1097162
Опубликовано: 23.04.1988
Авторы: Басалаев, Кметь, Медведев, Сержанович
МПК: H03K 19/094
...второму выводу второго резистора 2, истоку и подложке дополнительного КМОП-транзистора 9 с каналом и-типа, стоки дополнительных КМОП-транзисторов 8, 9 подключены к выходу 11 устройства, стоки КМОП-транзисторов 3, 4 подключены соответственно к первому и второму дополнительным выходам 12, 13, а исто- ки дополнительных КМОП-транзисторов 8,9 - соответственно к третьему и четвертому дополнительным выходам 14, 15, пятый дополнительный выход 16 может быть получен путем объединения первого и второго дополнительных выходов 12, 13.ш-значный инвертор на КМОП-транзисторах работает следующим образом. На вход 5 устройства поступают сигналы в виде напряжения постоянного тока в диапазоне от 0 вольт до напряжения источника питания Е, что в логическом...
Устройство запуска автогенератора
Номер патента: 1390786
Опубликовано: 23.04.1988
МПК: H03K 3/013
Метки: автогенератора, запуска
...в переходном режиме.Напряжение Пс выхода базовой обмотки трансформатора 20 поступает на вход 12 устройства 1 запуска. Постоянная времени интегрирующей К 11 С 9- цепи выбирается равной 0,5-1,5 периода колебаний автогенератора 2 в установившемся режиме, Благодаря этому импульсы напряжения повышенной частоты заметно ослабляются по амплитуде Пг и не приводят к открьггию транзистора 4, После завершения переходного процесса частота колебаний автогенератора 2 уменьшается до номинального значения, что приводит к увеличению амплитуды импульсов на конденсаторе 9, Эти импульсы выпрямляются диодом 10, сглаживаются Фильтрующим конденсатором 8, в результате чего образуется напряжение П с, которое через резистор 7 создает положительное смещение. П., на...
Одновибратор
Номер патента: 1390787
Опубликовано: 23.04.1988
МПК: H03K 3/284
Метки: одновибратор
...6 и 7резистивного делителя, .Выходное напряжение (1)ы) одновибратора равнонулю (фиг. 2).55При поступлении на вход одновибратора запускающего импульса положительной полярности (фиг. 2, моментвремени С,), амплитуда которого пре По мере заряда времязадающего конденсатора 2 базовый ток транзистора 4 уменьшается с постоянной времениПри уменьшении тока до величины, недостаточной для поддержания транзистора 4 в открытом состоянии, происходит закрывание последнего и стробирование компаратора 1 прекращается, Под действием опорного напряжения Б, на инвертирующем входе компаратор 1 переключается в исходное состояние (фиг. 2, момент времени Сп). При этом происходит разряд времязадающего конденсатора 2 с малой постоянной времени ( 9 ц)пч 3...
Триггерное устройство с раздельными входами
Номер патента: 1390788
Опубликовано: 23.04.1988
Авторы: Беспамятных, Валиев
МПК: H03K 3/286
Метки: входами, раздельными, триггерное
...импульсы положительной полярности, которыепоступают на первый выход 3 устройства. Отрицательный потенциал с выхода интегратора 11 через резистор9 подается также на вход установкив нуль триггера 14 и поддерживаетего в нулевом состоянии и, следовательно, на выходе 4 устройства устанавливается нулевой потенциал,Так как на входе 2 устройства отсутствуют импульсы и с инверсноговыхода триггера 14 подается постоянно сигнал логической единицы на входвторого элемента И-НЕ 8, то на еговыходе и входе второго интегратора12 не будет импульсной последователь"ности, Вследствие этого на выходевторого интегратора 12 устанавливается положительный потенциал и блокинг-генератор 6 не работает,При прекращении поступления импульсов на вход 1 триггерное...
Генератор импульсов
Номер патента: 1390789
Опубликовано: 23.04.1988
МПК: H03K 3/335
...резистора 3,а второй вывод первого резистора 2соединен с точкой соединения эмиттера второго транзистора 4 и первогоконденсатора 5,К выходной обмотке 11 трехобмоточного импульсного трансформатора через,циод 12 подключена нагрузка 13.Генератор импульсов работает следующим образом,Входным напряжением через эмиттерно-базовую цепь транзистора 1 и резистор 2 производится заряд накопительного конденсатора 5. Усиленныйток заряда через змиттерно-коллекторную цепь транзистора 1 протекает через резисторы 3 и 10. Конденсатор 5и резистор 10 образуют дифференциальную схему измерения При условии,что потенциал точки между резистором2 и конденсатором 5 становится вьппе,чем потенциал точки делителя напряжения образованного из резисторов3 и 10,...
Rs-триггер
Номер патента: 1390790
Опубликовано: 23.04.1988
Автор: Карчевский
МПК: H03K 3/42
Метки: rs-триггер
