Номер патента: 1469540

Опубликовано: 30.03.1989

Авторы: Иванцив, Нивинский, Романюк, Сокаль

МПК: H03D 3/18

Метки: дискриминатор, фазовый

...6 поступают на противофазные входы однопорогового компаратора 13 (фиг.2 в, г),на выходах которого появляются напряжения, характеризующие знак сдвига Фазы (Фиг. 2 ж), и противофазныевходы.двухпорогового комнаратора 14.Двухпороговый компаратор 14 реализует характеристику, показанную нафиг. 3. Б, и У величины нижнего иверхнего порогов двухпорогового компаратора 14.35Разность напряжений между нижними и верхними порогами двухпорогового компаратора 14 выбрана таким образом, чтобы за полупериод опорногосигнала изменение напряжения на выходах интегрирующих усилителей 2 и 6не превышало этой величины.На выходе двухпорогового компаратора 14 Формируется напряжение логи 45ческого нуля когда сумма напряженийс выходов интегрирующих усилителей 2и б...

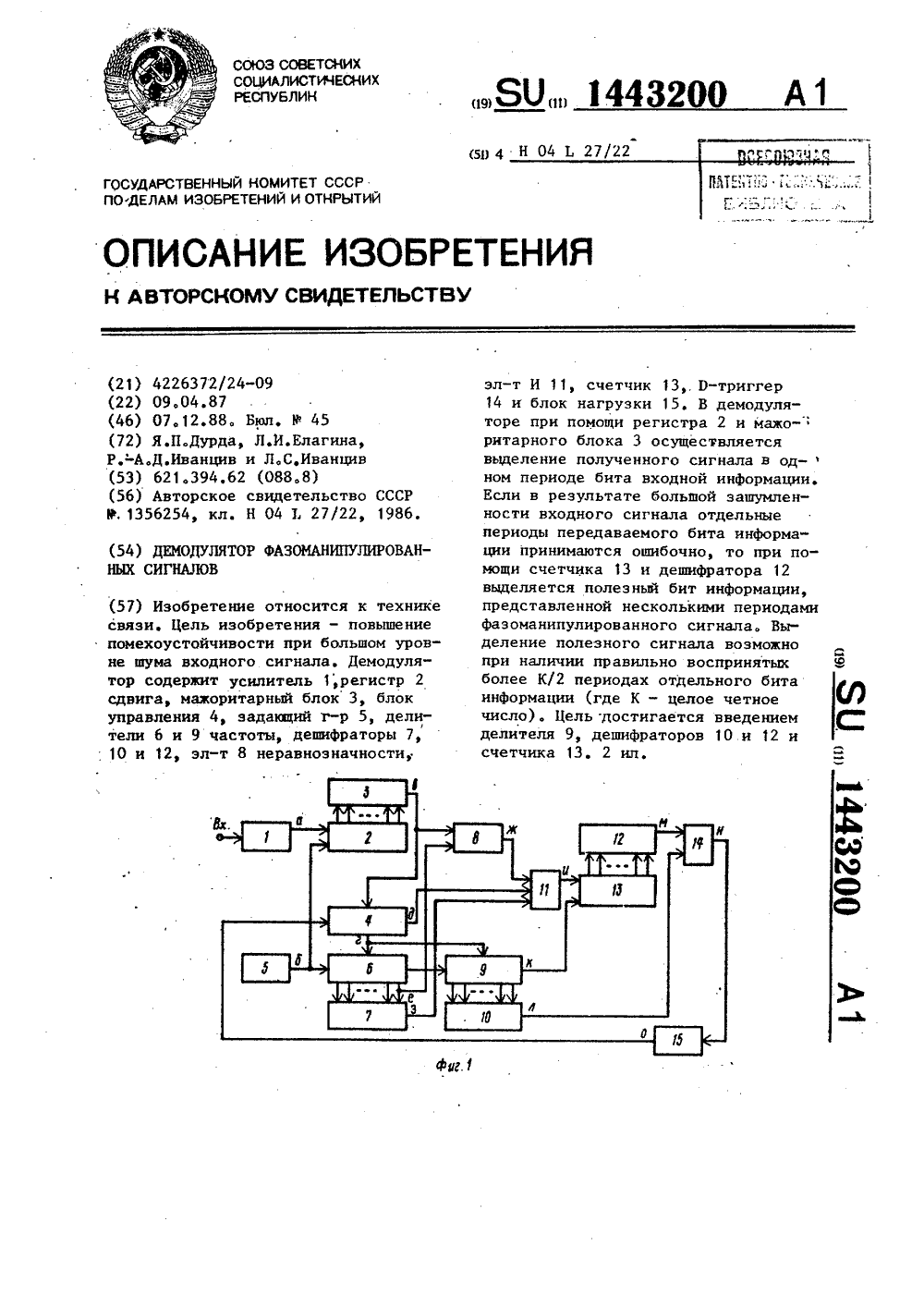

Номер патента: 1443200

Опубликовано: 07.12.1988

Авторы: Дурда, Елагина, Иванцив

МПК: H04L 27/22

Метки: демодулятор, сигналов, фазоманипулированных

...И 11 и разрешает его работу. С приходом импульсов тактовой частоты с выхода заданцего генератора 5 на первый счетный вход первого делителя частоты 6 на его выходе и первой группы выходов Аорми-. руется сигнал с периодом, равным периоду сигнала, сформированного на выходе мажоритарного блока 3, и с минимальным Аазовым сдвигом относительно этого сигнала при кодировании "0". С выхода п первой группы выходов первого делителя частоты 6 сигнал поступает на второй вход эле з 14 мента 8 неравноэначности (Фиг.2 е), на выходе которого при поступлении на первый вход кода "О" формируется уровень логического нуля, при поступлении кода "1" на выходе формируется уровень логической единицы. Сигнал, сформированный на выходе элемента 8 неравнозначности...

Номер патента: 1422382

Опубликовано: 07.09.1988

Авторы: Дурда, Елагина, Иванцив

МПК: H03K 5/156

Метки: импульс, импульсов, прямоугольный, серии

...второго импульса с шинына первом выходе формирователя 12 формируется одиночный импульс, который поступает на синхронизирующий вход регистра 7, и по которому в регистр 7 записывается текущее сосБ интервале между импульсами преобразуемой серии счетчик 5 считает импульсы тактовой частоты, код его состояния с выхода поступает на первую группу информационных входов элемента 8 сравнения, на вторую группу информационных входов которого поступает код с регистра 7. Элемент 8 сравнения производит сравнение кодов. В интервале между первым и вторым импульсами, когда состояние регистра 7 нулевое, элемент 8 сравнения не формирует на выходе импульс сравнения, так как сравнение нулевых состояний счетчика 5 и регистра 7 запрещено нулевым сигналом на...

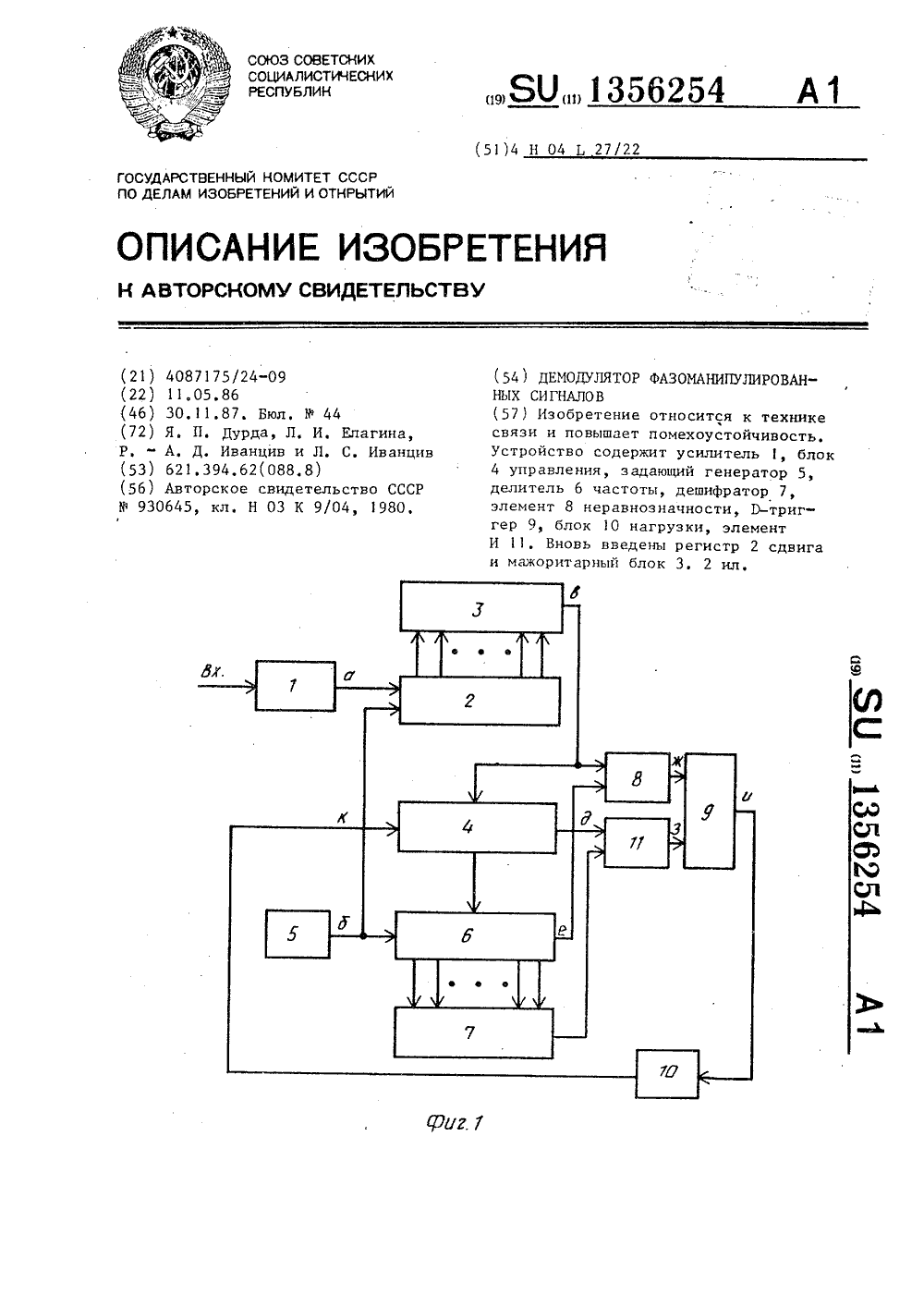

Номер патента: 1356254

Опубликовано: 30.11.1987

Авторы: Дурда, Елагина, Иванцив

МПК: H04L 27/22

Метки: демодулятор, сигналов, фазоманипулированных

...находится в состоянии "1", и уровня "0", если большинство разрядов регистра 2 сдвига находится в состоянии "0" (фиг, 2 в), который поступает на первый вход блока 4 управления и на первый вход элемента 8 неравнозначности. При поступлении на первый вход блока 4 управления первого спада первого синхроимпульса данной посылки на первом выходе его формируется положительный импульс сброса (фиг. 2 г), который поступает на второй сбросовый вход делителя 6 частоты и устанавливает на его выходах состояние "0", на втором выходе блока 4 управления в то же время формируется уровень "1" (Фиг. 2 д), который поступает на первый вход элемента И 11 и разрешает его работу,С приходом импульсов тактовой частоты с выхода задающего генератора 5 на первый,...

Номер патента: 1352613

Опубликовано: 15.11.1987

Авторы: Иванцив, Романюк

МПК: H03D 3/18

Метки: детектор, синхронный

...напряжение,пропорциональное эффективному значению входного сигнала в течение полупериода. В этот момент времени науправляющий вход выходного ключа 5канала 1 поступает разрешающий сигнал с временного. распределителя 7управляющих импульсов и ключ 5 замыкается, значение напряжения на выходе интегратора запоминается в запоминающем элементе 6. По окончании действия данного разрешающего сигнала отвременного распределителя 7 на управляющий вход разрядного ключа 4 ка. -нала 1 поступает разрешающий сигнал,Ключ ч замыкается, интегратор 3 разряжается и в нем удерживается нулевойуровень до следующего интегрированияположительной полуволны, т.е. навсе время отрицательного полупериодавходного напряжения,В течение отрицательного полупериода входного...

Номер патента: 1324096

Опубликовано: 15.07.1987

Авторы: Дурда, Елагина, Иванцив

МПК: H03K 5/156

Метки: импульс, импульсов, прямоугольный, серии

...шины 1, стро96 4 3 13240 бирующий сигнал с третьего выхода форформирователя 3 поступает на первый вход элемента И 15 и разрешает прохождение тактовой частоты с выхода генератора 4 на суммирующий вход 5 счетчика 5 и на вход элемента 11 задержки, с выхода которого импульсы, задержанные относительно входных, поступают на единичный вход триггера 12 и устанавливают на его выходе сос О тояние "1", Положительный сигнал поступает с выхода триггера 12 на стробирующнй вход блока 8 сравнения и разрешает его работу. Таким образом установка триггера 12 с задержкойот носительно тактовой частоты запрещает работу блока 8 сравнения во время переходных процессов.В интервале между импульсами преобразуемой серии счетчик 5 считает 2 О импульсы тактовой...

Номер патента: 1317445

Опубликовано: 15.06.1987

Авторы: Елизаров, Иванцив, Цырульник

МПК: G06F 13/00

Метки: магнитофоном, сопряжения, цвм

...И 19, на выходе которого вы деляются только импульсы, соответствующие началу информационных слов (фиг, 2 е). После подсчета ш импульсов (ш = п-К) на выходе счетчика устанавливается высокий уровень, Импульсы с выхода преобразователей 16 и 17 также поступают на вход элемента 20, на выходе которого формируются только импульсы с тактовой частотой (фиг. 2 ж). Инвертированные элементом 18 импульсы одного канала и неинвертиро 45 4ванные - второго поступают на вход1 элемента И 21 и элемента 22.В первом случае из всей последо. вательности импульсов выделяются только информационные слова (фиг. 2 з), поступающие на вход Э преобразователя последовательного кода в параллельный. Во втором случае элемент 22 и элемент И 27 служат для контроля...

Номер патента: 1298841

Опубликовано: 23.03.1987

Авторы: Иванцив, Романюк, Сакал

МПК: H03D 3/00

Метки: детектор, фазовый

...15 или 16, накопивших заряд с одновременным вводом в работу предварительно разряженного конденсатора. Управление работой детектора одним импульсом полупериодной длительностью обеспечивает повышенную помехоустойчивость детектора. Если представить входной сигнал какПвх А эп Ы+сфгде А - амплитуда входного сигнала;Ю - циклическая частота входногосигнала,то можно записать величину интегральной оценки фазы на выходе интегратора 2 в следующем виде;гя1 А з 1 п (ыс+р йс = вых 1 72 АоЯсозцгде 1 - время;И - период интегрирования,определяемый опорным сигналом;- постоянная интегрирования,При определении величины интегральной оценки фазы на выходе дополнительного интегратора 13 необходимо учесть, что двухполупериодное выпрямление есть операция...

Номер патента: 1285556

Опубликовано: 23.01.1987

Авторы: Иванцив, Романюк, Сакал

МПК: H03D 3/18

Метки: детектор, синхронный

...30имевшееся на выходе второго интегратора 7 напряжение прикладывается квторому входу аналогового перемножителя 11. Во второй полупериод ключи 2и 9 размыкаются, а первый выходной 35ключ 5 и второй разрядный ключ 8 замыкаются, в результате чего выходпервого интегратора 3 подключаетсяк второму входу аналогового перемножителя 11, а интегрирующая емкость40второго интегратора 7 разряжается через второй разрядный ключ 8 Напряжение на выходе второго интегратора 7устанавливается равным нулю, тем самым интегратор подготавливается к45следующему циклу. В третий полупериод на втором входе аналогового перемножителя 11 присутствует выходноенапряжение первого интегратора 3, поскольку первый выходной ключ 5 остается замкнутым, а входной...

Номер патента: 1277122

Опубликовано: 15.12.1986

Авторы: Елизаров, Иванцив, Цырульник

МПК: G06F 13/00

Метки: вычислительной, магнитофоном, сопряжения, цифровой

...причем информация,записанная на первом и втором каналах магнитофона, - инверсная, за исключением битов информации, характеризующих признак начала информационных слов (см. фиг, 2). Во время записи информации на магнитную ленту ЦВМможет работать с другими устройствами,При поступлении с ЦВМ кода операции "Считывание, который дешифрируется на дешифраторе 3 команд, магнитофон звукозаписи переводится врежим "Воспроизведение" и информацияс выходов первого и второго каналовпоступает на преобразователи 16 и 17блока .15 вывода. Преобразовательпредставляет собой усилитель с фиксированным коэффициентом усиления,компаратор, необходимый для отсечкишумов, считываемых с магнитной ленты, и формирователь импульсов,да отс;тствует сигнал, а при...

Номер патента: 1272262

Опубликовано: 23.11.1986

Авторы: Дурда, Иванцив, Левенец

МПК: G01R 19/04

Метки: амплитуды, синусоидального

...поступающие с генератора 5.При наличии нечетного импульса на втором входе второго логического З 5 элемента И 12 и импульса с выхода делителя 6 частоты на его первом входе первый триггер 13 по переднему фронту нечетного импульса устанавливается в соответствующее состояние 40 (на прямом выходе - логическая 1"). Первый триггер 13 дает разрешение на прохождение импульсов с узла 7 сравнения кодов через четвертый логический элемент И 20 на вход коммутато ра 9 и на вход сброса первого триггера 13, В это время счетчик 3 подсчитывает импульсы и при переполнении выдает импульс, который с выхода переполнения счетчика 3 поступа ет на вход второго триггера 18 и устанавливает его в соответствующее состояние (на прямом выходе - логическая "1"). Второй...

Номер патента: 1261108

Опубликовано: 30.09.1986

Авторы: Иванцив, Коханый

МПК: H03K 23/00

Метки: делитель, импульсов, следования, управляемый, частоты

...надинен с единичным входом первого выход регистра 13, после чего счеттриггера 2. Первый вход второго эле- чик 1 возобновляет подсчет входныхмента ИЛИ 5 соединен с входной шиной импульсов до тех пор, пока в нем не7, остальные входы - с единичными вы- З 5 устанавливается код, совпадающий сходами соответствующих триггеров счет- двоичным кодом на выходе регистра 13,1чика 1 импульсов, выход - с нулевым до этого на выходе хотя бы одного извходом первого триггера 2, Первьй 9 элементов 3 совпадения присутствуети второй 10 элементы 2 И-НЕ своими уровень единицы, При установлении впервыми входамиподключены к входной 40 счетчике 1 кода совпадающего с двошине 7, а вторыми - соответственно к ичным кодом коэффициента деления,единичным выходам...

Номер патента: 1260969

Опубликовано: 30.09.1986

Авторы: Елизаров, Иванцив, Цырульник

МПК: G06F 13/00

Метки: вычислительной, звукозаписи, магнитофоном, сопряжения, цифровой

...и коде операции, которая по шине 18 передается на вход дешифратора 13 адреса и дешифратора 14 команд, Информация с 8-го по И-й разряд передается на вход преобразователя 30 параллельно го кода в последовательный, представляющего собой регистр, работающий в режиме сдвига параллельной информации. С помощью триггера 31 регистр 30 по Б-входу устанавливает ся в режим записи параллельной информации, и по переднему фронту сигнала "Конец посылки" производится запись информации с входа регист-, ра на его выход. По заднему фронту Зо сигнала . "Конец посылки" триггер 31 устанавливается в единичное состояние, в результате чего регистр 30 переводится в режим сдвига информации, а тактовые импульсы записи информации, поступающие с шины 7 через элемент И...

Номер патента: 1259320

Опубликовано: 23.09.1986

Авторы: Атаманов, Иванцив

МПК: G08C 19/36

Метки: вращающимся, между, неподвижным, объектами, передачи, сигналов

...скорректирована с помощьюлинз и составляет 120 (фиг.2). Нанеподвижном корпусе установлена одна 5 Опара аналогичных фотоприемника иизлучателя со скорректированнымидиаграммами направленности приемаи излучения.Устройство работает следуюпим образом.В зависимости от кодовой комбинации на входах дешифратора 7, ца одцом из его шести выходов формируетсясигнал, Выходные сигналы дешифратора7 управляют работой распределителя8 сигналов и Лемультиплексора 9,представляющих собои наборы аналоговыхключей. Сигнальные входы демультиплексора 9 подключены к выходамфотоприемников 5. Сформированный цасоответствующем выходе дешифраторасигнал через распределитель 8 подключает источник . сигнала к соответствующему излучателю 11, обеспечивая...

Номер патента: 1213528

Опубликовано: 23.02.1986

Авторы: Елизаров, Иванцив, Цырульник

МПК: H03K 5/135

Метки: синхронизирующее

...информационной посылки, (и + 1)-й разряд - разряд четности. При наличии 6 информации синхрослова (фиг. 2 о) в некоторый момент времени на первой группе выходов (1 п) преобразователя 4 находятся единичные сигналы, в результате чего на выходе элемента И-НЕ 6 сформируется отрицательный перепад и при передаче на выход 23528 2и счетчика 8 и к входу установки в "1" второго триггера 12 информационньп вход которого соединен с потенциалом логического 0", прямой выход. подключен к элементу И 13, а инверсный выход - к входу установки режима работы преобразователя 17, По шине 14 синхроимпульсы от ЦВМ или автономные импульсы с частотойСинхронизирующее устройство, содержащее первый счетчик импульсов,з 1213528 4 п + 1 бита четности элемента И-НЕ 6...

Номер патента: 1188745

Опубликовано: 30.10.1985

Авторы: Елизаров, Иванцив, Цырульник

МПК: G06F 13/00

Метки: вычислительной, магнитофоном, сопряжения, цифровой

...имеется возможностькодировать 16 различных операций, такихкак Запись, Воспроизведение, Перемотка, Конец обмена, Зона справа, Зонаслева и др.Временная диаграмма на фиг, 7 поясняет работу устройства в режиме Записьинформации на магнитофонную ленту приусловии, что кодовая посылка содержиттри байта. Код устройства, например 0110находится в старших разрядах, код операцииЗапись, например 0010 - в младшихразрядахпервого байта.Временная диаграмма на фиг. 8 поясняет работу устройства в режиме Воспроизведение при считывании синхронизирующего слова.Рассмотрим работу устройства сопряжения в режиме Запись.По шинам 10 и 11, которые являютсябифилярной линией связи информация с 5 10 15 20 25 30 35 40 45 50 55 ЦВМ поступает на вход канала 2...

Номер патента: 1129536

Опубликовано: 15.12.1984

Авторы: Иванцив, Коханый, Павлюк

МПК: G01R 19/04

Метки: вольтметр

...входом усилителя через конденсатор, выход усили 45Гтеля соединен с первым входом усили:теля также через последовательно,соединенные второй ключ и второй резистор, второй вход усилителя подключен к "общей" шине устройства 23Недостатком данного устройстваявляется сложность, обусловленнаяналичием двух ключей.Цель изоберетения - упрощение устройства.Поставленная цель достигаетсятем, что в вольтметре, содержащемформирователь, вход которого являет 536 и ся входом устройства, а выход соединен с управляющим входом ключа, первый и второй резисторы, и усилитель,выход которого является выходом устройства и соединен с первым входомусилителя через конденсатор, а второй вход подключен. к "общей" шинеустройства, вход формирователя через...

Номер патента: 1102043

Опубликовано: 07.07.1984

Авторы: Иванцив, Коханый

МПК: H03K 21/36

Метки: делитель, импульсов, следования, управляемый, частоты

...к входной шине 7, а его нулевые выходы соединены с первыми входами соответствующих элементов 3 совпадения, вторые входы которых подключены к шинамб управления кодом коэффициента деления, а выходы - к соответствующимвходам первого элемента или 4, выходкоторого соединен с единичным входом триггера 2,.Второй элемент ИЛИ 5 своим первымвходом соединен с нходной шиной 7,остальными входами в . с единичными выходами соответствующих триггеровсчетчика 1 импульсов, а выходом - снулевым входом триггера 2. Нулевойвход дополнительного триггера 11 соединен с нулевым входом триггера 2,первые входы первого 9 и второго 10элементов 2 И-НЕ подключены к входнойшине 7, а вторые - соответственно кединичным выходам триггера,2 и дополнительного триггера...

Номер патента: 949524

Опубликовано: 07.08.1982

Авторы: Иванцив, Павлюк

МПК: G01R 19/04

Метки: вольтметр

...с втормирователя амплитуды949524 Формула изобретения ставитель Н. Чистяковахред Л. Пекарь Коррек ЦиРедакт ор 17ственногобретени-35, Рауш Подписнкомитета СССРи открытийская наб., д. 4/5 33 Тираж ВНИИПИ Госуд по делам 113035, Москва, каз 574 П Патентф, г. Ужгород, ул. Проектная Фи коэффициентом деления реэистивного делителя 7. Этот импульс поступает Йа вход формирователя 4 амплитуды, и на его выходе формируется импульс, амплитуда которого определяется выходным напряжением пиконого детек тора б, являющимся выходным напряжением нольтметра.С выхода формирователя 4 амплитуды импульс поступает на пиковый детектор 2, на выходе которого форми руется напряжение, подаваемое на второй вход дифференциального усилигеля 3. Разница напряжений на...

Номер патента: 940305

Опубликовано: 30.06.1982

Авторы: Иванцив, Коханый

МПК: H03K 17/62

Метки: импульсов, распределитель

...И-НЕ 11, входы которого подключены к выходам триггеров младших разрядов счетчика 1 импульсов, выход многовходового элемента И-НЕ 11 соединен с управляющими входами дешифратора 6 и со вторым входом управляющего триггера 10, в которого подключен к другим управляю входам дешифратора 6.Распределитель работает следующим образом.Если в исходном состояниигеры 2-5 счетчика 1 импульсося в состоянии "0, а управлягер 10 - в состоянии 1, тодешифратора 6, выполненного,на элементах И 7-9, отсутствуПеРвый. входной импульс, поданнсчетчик 1, переводит счетчик5 4при этом дешифратор 6 остается заблокированным с выхода управляющего триггера 10. При переполнении счетчика 1 управляющий триггер 10 переходит в состояние "1" и цикл работы распределителя...

Номер патента: 938397

Опубликовано: 23.06.1982

Авторы: Иванов, Иванцив, Погрибной, Цырульник

МПК: H03K 13/20

Метки: аналого-дискретный

...фронтаближайшего импульса опорного прямоугольного напряжения, который перебросит его в нулевое состояние, в реэультате чего сформируется импульс на выходе триггера 2. При наличии сигналауправления на слежение информации импульс с выхода триггера 2 проходит через элемент И 3, первый вход элементаИЛИ 4 и на второй вход пикового детектора 5, При этом на выходе пиковогодетектора 5 появится напряжение равноетекущему значению пилообразного напряжниц Одновременно импульсы астотыМ поступщот на счетный вход счетчика 6,После сформирования сигнала на выходе элемента И 3 состояние счетчика6 переписывается в И -разрядный регистр507 и на выходе и-разрядного регистраформируется код, соответствующий величине входного сигнала,Сигналы с выхода...

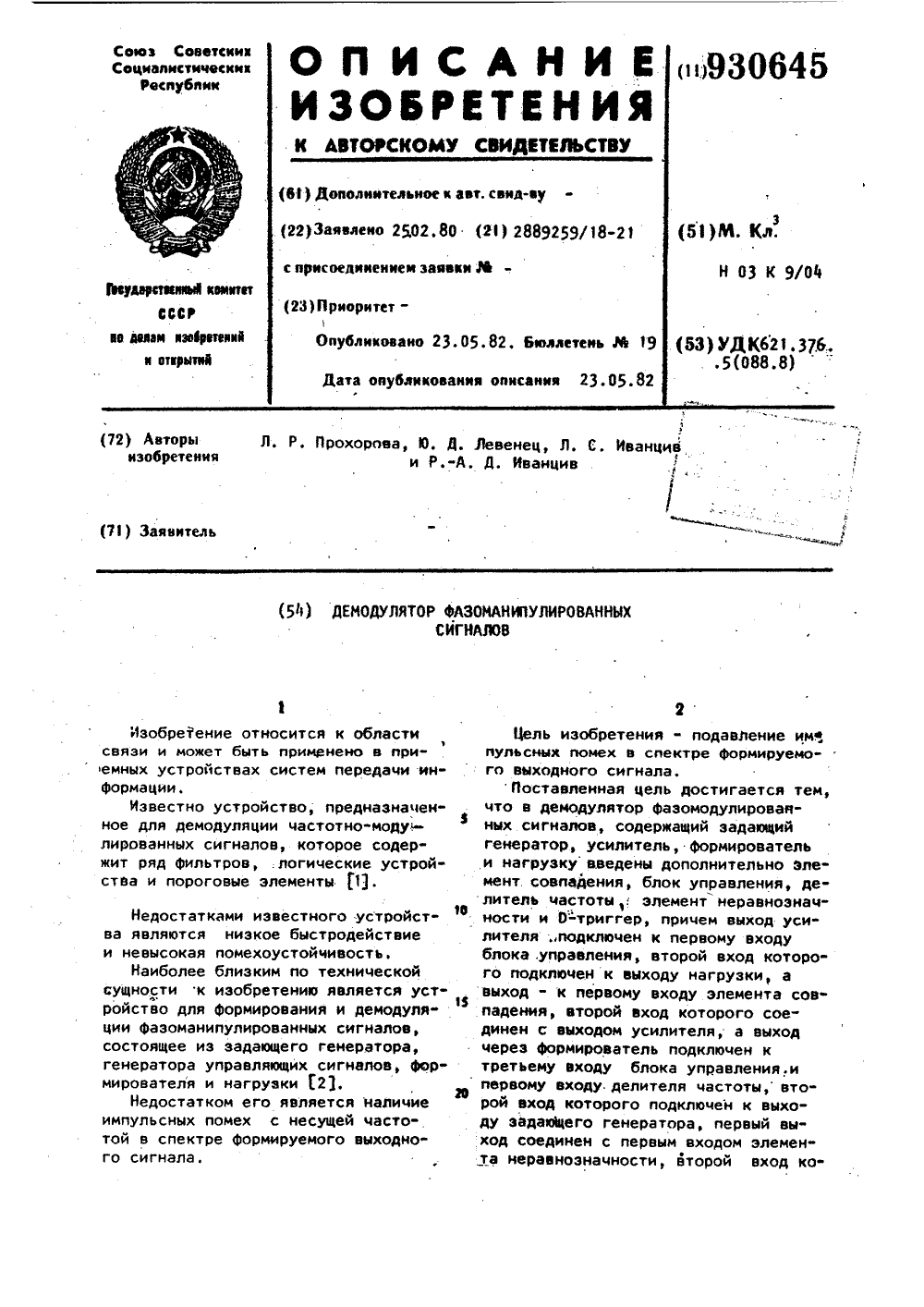

Номер патента: 930645

Опубликовано: 23.05.1982

Авторы: Иванцив, Левенец, Прохорова

МПК: H03K 9/04

Метки: демодулятор, сигналов, фазоманипулированных

...одному входу элемента 7 неравнозначности, второй вход которого подключен к выходу усилителя 1, а выход к входу О триггера 8, вход С которого соединен с выходом делителя 5 частоты, на котором Формируется сигнал, удвоенного значения несущей частоты, а.выход триггера 8 соединен с нагрузкои 9,30 причем выход нагрузки 9 подключен к третьему входу блока 3 управле" нияУстройство работает следующим об разом.Перед началом передачи сообщения на вход усилителя 1 поступает сигнал несущей частоты и с него с фазовым сдвигом, равным нулю на блок 3 управления и элемент И 2, с которого далее поступает на формировательформирующий короткие импульсц в момент нарастания Фронтов импульсов несущей частоты. Эти импульсы устанавливают в исходное состояние...

Номер патента: 928640

Опубликовано: 15.05.1982

Авторы: Герман, Дедык, Иванов, Иванцив, Цырульник

МПК: H03K 17/04

Метки: коммутатор, многоканальный

...элемент 3 И поступают счетные импульсы с задающего генератора 2, Выход приемника блока35 9 соединен с блоком 8 обмена информации и с одним из входов элемента 4 И-ЙЕ, второй вход которого подключен к выходу приемника приемопередающего блока, а выход подключен ко входу установки в единицу триггера 5. Инверсный выход триггера 5 соединен со вторыми входами элементов И и И-НЕ.Входы установки в нуль триггера45 5 и счетчика 6 соединены с выходом блока 8 - источником сигнала "Конец обмена". Устройство работает следующим образом.50В исходном состоянии триггер установлен в нулевое состояние, на инверсном выходе его - потенциал логической единицы, который разрешает прохождение сигналов через элементы 55 3 И и 4 И-НЕ. Счетчик 6 опрашивает...

Номер патента: 924598

Опубликовано: 30.04.1982

Авторы: Иванцив, Левенец, Прохорова

МПК: G01R 19/25

Метки: вольтметр

...- повышение помехоустойчивости.Поставленная цель достигается тем, что в вольтметр, содержащий ключ, два входа которого соединены с выходами первого и второго блоков сравнения, первый вход первого блока сравнения соединен со входом вольтметра, а первый вход второго блока сравнения соединен с выходом генера" 30 тора развертывающего напряжения, второй вход второго блока сравнения подключен к нулевому потенциалу, третий вход клюца соединен с выходом генератора опорной частоты, а выход 15 ключа подключен к входу счетчика, выход блока управления соединен с управляющими входами генератора развертывающего напряжения и счетчика, дополнительно введены сумматор, кон денсатор и резистор, причем вход , вольтметра через конденсатор подключен...

Номер патента: 898614

Опубликовано: 15.01.1982

Авторы: Герман, Дедык, Иванов, Иванцив, Цырульник

МПК: H03K 17/04

Метки: коммутатор, многоканальный

...3 появляется положительныйпотенциал. При наличии на двух входах И-НЕ 5 потенциалов логическойединицы на выходе элемента И-НЕ 5 появляется отрицательный импульс, задний Фронт которого перебрасываеттриггер 6 в единичное состояние,т.е, на инверсном выходе триггера 6появляется потенциал логическогонуля. Этот потенциал запрещает последующее поступление импульсов навход синхронизации триггера 6 и поступление счетных импульсов насчетный вход счетчика 9. Счетчик 9останавливается,В результате этого к выходу мультиплексора 3 подключается линия связи1 и информация с этой линии поступает на блок обмена, а на демультиплексоре 10 тем же адресом выбирается шина, на которую поступает информацияот блока 4 обмена информацией. Необходимым условием...

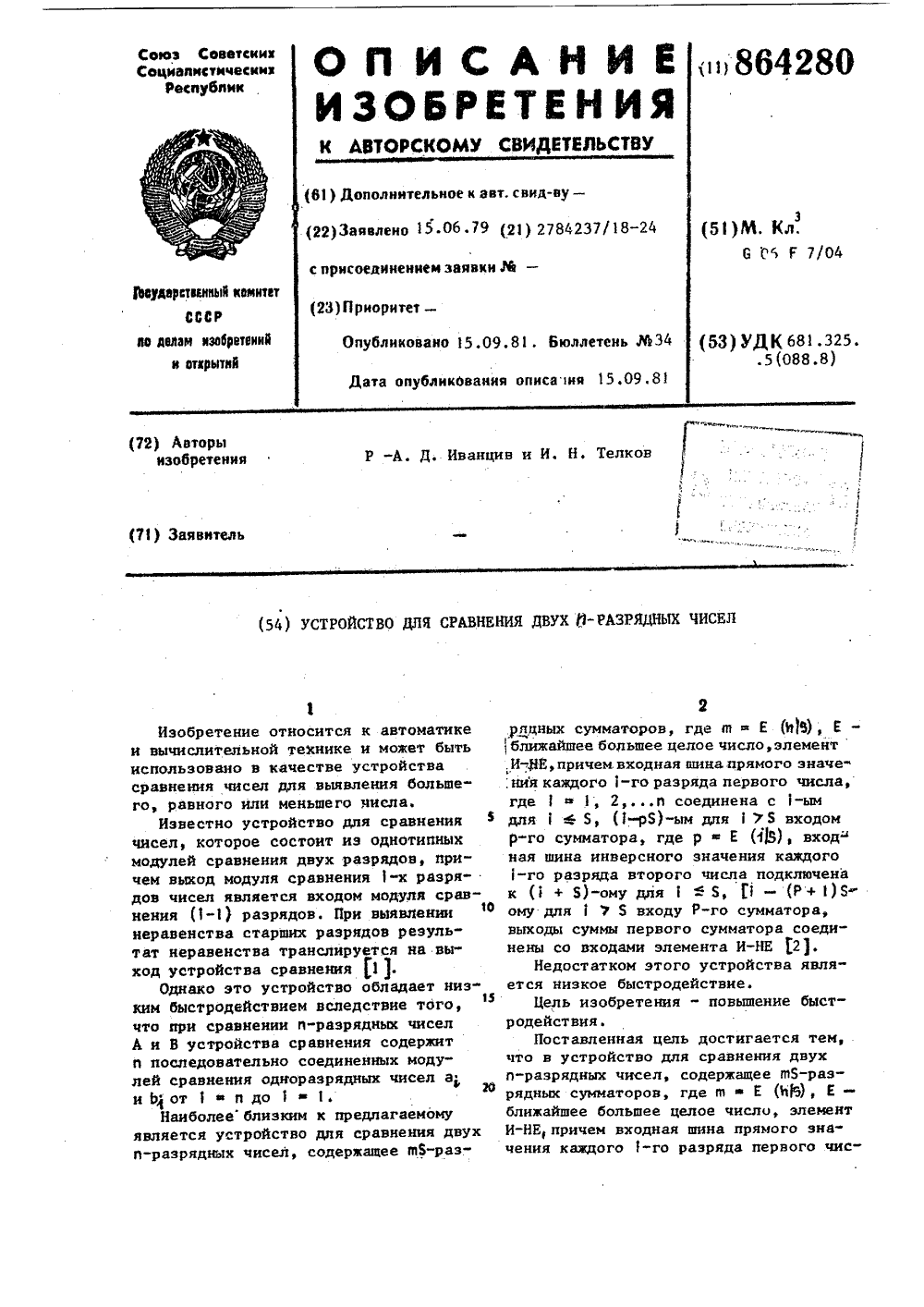

Номер патента: 864280

Опубликовано: 15.09.1981

Авторы: Иванцив, Телков

МПК: G06F 7/04

Метки: двух, п-разрядных, сравнения, чисел

...нуль.Соотношение шины переноса сумматора и выходкой шины элемента И-НЕ при различных соотношениях сравнивае-, мых чисел в группе следующие (см.таблицу). Состояние шин переноса сумматоров групп н выходов соответствующих схем И-НЕ анализируются МП, причем, если суиматором старшей группы разрядов сравниваемых чисел определяется неравенство, то результат сравнения трап- Зз слируется на выход устройства сравнения.Иодуль перехода (фиг. 2) содержит управляющие входы 6 и , две груп-, пы информационных входов К- Кр К 40 и управляющие выходыи Ц , На управляющие входы 61 и 3 ИП 7, 10 поступает информация о результате сравнения разрядов чисел в предыдущих старших группах. При этом, если в пре" 4 з дыдущих группах определеко неравенство...

Номер патента: 864154

Опубликовано: 15.09.1981

Авторы: Иванцив, Павлюк

МПК: G01R 19/04

Метки: вольтметр

...ключей подключен к выходу формирователя.На чертеже приведена блок-схема устройства.Вольтметр содержит управляемые ключи 1 и 2, формирователь 3 интегрирующий усилитель 4 с входными резисторами 5 и б и конденсатор 7.Вход вольтметра подключен к входу формироваеля 3 и через управляемый ключ 1 - к входному резистору 5 интегрирующего усилителя 4, второй входной резистор б интегрирующего усилителя 4 через второй управляемый ключ, 2 подключен к выходу усилителя 4, а управляющие входы вышеупомянутых ключей 1 и 2 подключены к выходу формирователя 3.Устройство работает следующим образом.При поступлении на вход вольтметра импульсов, они поступают на формирователь 3, который вырабатывает управляющий импульс, и управляемые ключи 1 и 2...

Номер патента: 864153

Опубликовано: 15.09.1981

Авторы: Иванцив, Павлюк

МПК: G01R 19/04

Метки: вольтметр

...входы ключей присоединены к выходу Формирователя.На чертеже приведена блок-схема вольтметра.Вольтметр соцержит управляемые ключи 1-3, дифференциальный усилитель постоянного тока 4, Формирова-. тель 5 и накопительный конденсатор б.Вход вольтметра соединен со входом формирователя 5 и через управляемый ключ 1 присоединен к одному из входов дифференциального усилителя постоянного тока 4, второй вход которого через управляемый ключ 2 соединен с выходом вольтметра к накопительным конденсатором 6, выход дифференциального усилителя постоянного тока через управляемый ключ 3 соединен с выходом вольтметра, а .управляемые входы ключей присоединены к выходу формирователя.Вольтметр работает следующим образом.При поступлении на его вход импульсов...

Номер патента: 815911

Опубликовано: 23.03.1981

Авторы: Герман, Дедык, Иванов, Иванцив, Цырульник

МПК: H03K 17/02

Метки: коммутатор, многоканальный

...выход мультиплексора 4 соединен со входом блока 12 обмена информацией и первым входом второго элемента И-НЕ 13, второй вход которого подключен к нулевому выходу К 5- триггера 14 и первому входу элемента И 15, выход которого подключен к счетному входу счетчика 16, выходы которого соединены с управляющими входами мультиплексора 4 и информационными входами демультиплексора 17, стробирующий вход которого подключен к первому выходу блока 12 обмена информацией, второй выход которого соединен с К-входами счетчика 16 и КЯ-триггера 14, Я-вход которого подключен к выходу элемента И-НЕ 13, выходы демультиплексора 3 соединены с первыми входами элементов ИЛИ 18, вторые входы которых подключены к выходам демультиплексора 4, а выход каждого элемента...

Номер патента: 815652

Опубликовано: 23.03.1981

Автор: Иванцив

МПК: G01R 19/06

Метки: вольтметр, цифровой

...выход второго компаратора - к входу , второго триггера, выходы триггерон соединены соответственно с двумя входами элемента совпадения, третий вход которого соединен с генератором импульсов, выход со счетным входом счетчика, вводятся корректирующие компараторы, Формиронатели и дополнительные элементы сонпадвния, причем ныходы источника опорного напряжения подключены к первым нходам корректирующих компараторов, вторые входы которых соединены с выходом генератора линейно изменяющегося напряжения, а выходы через Формирователи соединены со входами кодирующей матрицы, подключенной к установочным входам счетчика через первые входы дополнительных элементов сонпадения, нторыв входы которых соединены с ныходом первого триггера.. На чертеже...
