H03K — Импульсная техника

Номер патента: 1432763

Опубликовано: 23.10.1988

Авторы: Белкин, Корнеев, Прудников, Чеканов

МПК: H03K 17/68

Метки: симметричным, тиристором

...относится к электротехнике и может быть использовано длякоммутации нагрузки в цепи переменного тока например для коммутации на 5гревательных и других приборов.Цель изобретения - повышение помехозащищенности,На чертеже представлена схема устройства управления симметричным тирис тором.Устройство содержит симистор 1,генератор 2 импульсов, транзистор 3,конденсатор 4, диод 5, первый 6 ивторой 7 резисторы, ключ 8, нагрузку 159, шины 10 и 11 питания, общую шину12 и шину 13 управления.Нагрузка 9 подключена через симистор 1 к шинам 10 и 11 питания, выходгенератора 2 соединен с управляющим 20электродом симистора 1, коллектортранзистора 3 " с управляющим входомгенератора 2, эмиттер - с общей шиной 12, а база - с шиной 13 управления и спервыми...

Номер патента: 1432764

Опубликовано: 23.10.1988

Автор: Копенкин

МПК: H03K 17/56, H03K 17/74

Метки: аналоговый, ключ

...соедииены последовательно между точкойсоединений четвертого диода 5 и четвертого резистора 9 и общей шиной 15,причем общая точка этих резисторовподключена к неинвертирующему входуоперационного усилителя 1.Аналоговый ключ работает следующимобразом.В закрытом состоянии на шину управления подается положительный потенциал, величина которого достаточнадля того, чтобы при выбранных значениях величин сопротивлений второго 6и третьего 7 резисторов и при минимальном значении коммутируемого сигнала на инвертирующем входе операционного усипителя 1 поддерживалсяпотенциал, близкий к потенциалу общей шины 15. Входной ток через второй резистор 7 замыкается через открытый первый диод 2. Второй 3 и четвертый 5 диоды при этом закрыты, и на выходной шине...

Номер патента: 1432765

Опубликовано: 23.10.1988

Авторы: Кучинский, Лихачев, Урбан, Якушев

МПК: H03K 21/40

Метки: защитой, импульсных, помех, триггерная

...их амплитуды в течение заданного временного интервала, таким образом, навходах триггерных элементов 9 сигналыуправления формируются только при поступлении на входы системы импульсовзаданнбй длительности.Система с защитой обеспечивает работу в счетном режиме следующим образом (фиг.2 а).Импульс управления либо помехи, поступивший по тактовой шине 3 системы,поступает на тактовые входы триггеров12 и через элемент ИЛИ 4 транслирует".ся на тактовый вход формирователя 53 143,.и на входы сброса формирователей 5и 1. Если поступивший на вход импульсменьше по длительности, чем выходнойимпульс формирователя 5, длительность5которого выбирается из соотношенияТ;= Т - , где Т - длительностьуправляющего импульса, а ь - равносреднему удвоенному...

Номер патента: 1432766

Опубликовано: 23.10.1988

Авторы: Демченко, Коротаев, Чиренко

МПК: H03B 19/00, H03K 23/00

Метки: умножитель, частоты

...9 синхроимпульсовсодержит элемент ИИ 16, фиксатор 17,компаратор 18, одновибратор 19 исчетчик 20.Фиксатор 10 исходного состояниясодержит триггер 21 и элемент ИЛИ 22.Умножитель частоты работает следующим образом,Умножитель частоты начинает работать после подачи напряжения о .1 я(фиг.2 а). Это напряжение формируется ФИС 10 и.определяет исходное состояние всех триггеров умножителячастоты.Синхроимпульсы Б (Фиг.2 б) ссигнальной шины 1 через входной элемент ИЛИ 8 поступают на С-вход триггера 5.1 первого удвоителя 2 частоты,при этом триггер 5.1 работает в счетном режиме. С выхода триггера 5.111 г и 11 гг (фиг.2 в, д) поступают навходы ГПН 11.1 и 12.1, где формируются сигналы 1 гпп и Бгпя (Фиг.2 г,е).Электронный коммутатор 6,1...

Номер патента: 1432767

Опубликовано: 23.10.1988

Авторы: Кононов, Матях, Мищенко, Мочалов

МПК: H03K 23/72

Метки: декадный, коде, семисегментном, счетчик

...с входами первого 1 и восьмого 8 элементов И-НЕ, а с входами элементов И-НЕ 1-8 соединена тактовая шина 22.Устройство работает следуюшим образом.В исходном состоянии сигнал на шине 22 отсутствует "0"), на выходах элементов И-НЕ 10-13, инверсных выхо, 7 25 3дах ВЫ-триггеров )4-19 и прямых выходах ВБ-триггеров 20-2 - "0", а навыходах остальных элементов И-НЕ и наостальных выходах ВБ-триггеров - ".5С приходом первого тактового импульса на шину 22 срабатывает элемент И-НЕ 1 "0" с выхода которогоустанавливает нули на прямых выходахтриггеров 14, 17-19 и единицы на10инверсных выходах этих же триггеров,а также блокирует логические элементы И-НЕ 2, 8,и 9 от возможного срабатывания в этом такте, В паузе послепервого тактового импульса на...

Номер патента: 1432768

Опубликовано: 23.10.1988

Авторы: Дубчак, Красиленко, Лидян, Яцковская

МПК: H03K 23/78

Метки: модуль, оптоэлектронный

.... Следовательно, матрица 10 обеспечивает наряду с вводомбинарных изображений их логическуюобработку затактов, где число тактов соответствует числу входных изображений, а также позволяет наряду свыполнением таких операций, как ИЛИ1 х)Зц;ь реута цскоц,е,:1логической обработки.Первая матрица 5 (фиг.2) позволяет сбработаццую второй матрицей 10оптическую информацию с помощью ттараллельного оптического гхода запсать и выполнить всевоэможцье ее сдвиги в любом иэ восьми направлений цазаданное число дцскретов. Для записиинформации в матрцу 5 подается 1-исигнал на вход 21 первого прерывателя тока 1, вследствие чего подаетсянапряжение питания только ца перме19 СФ ячеек 6 которые в зависимостиот наличия или отсутствия входных оптических...

Номер патента: 1432769

Опубликовано: 23.10.1988

Авторы: Дубчак, Колесниченко, Красиленко, Свечников

МПК: H03K 23/78

Метки: кодом, либау-крейга, счетчик

...ячейки 1,1подготовлен к передаче оптическогосигнала на единичный выход, но этотсигнал появится только тогда, когдана первом тактовом входе, т.ена шине 3 тактовых импульсов, появится оптический сигнал. После подачи тактового импульса на вход 5 устройстваоптический демультиплексор 8 переключается и подает оптический сигнал нашину 3 тактовых импульсов, Вследствие этого оптический сигнал с шины3 тактовых импульсов проходит на едини .ный выход первого 1 ОП первойразрядной ячейки 1.1, а значит и напервый 9 фотогальванический элементэтой же ячейки, поддерживая его ввозбужденном освещенном состоянии.В остальных ячейках, начиная со второй, оптический сигнал, который поступил на первые 11 ОП, пройдет на нулевые выходы, так как...

Номер патента: 1432795

Опубликовано: 23.10.1988

Авторы: Белоусов, Бобров, Воробьев, Шеломенцев

МПК: H03K 3/335, H03K 3/53

Метки: емкостного, заряда, накопителя

...24, н задним фронтом осуществляет его запуск. Выходное напряжение с интегратора 24 сравнивает- З 5 ся с напряжением задания на компараторе 23, выходное напряжение которого по заднему фронту импульса осуществляет переброс триггера 22, Следовательно, независимо от собствен ной частоты колебательного контура мы задает фиксированное значение бестоковой паузы между током диода первой ячейки и током тиристора второй ячейки, что позволяет исключить сквозной срыв источника при максимальной выходной мощности; С выхода сумматора 11 напряжение, являющееся разностью напряжений задания и выходного сигнала датчика О напряжения конденсатора 9, воздействует науправляющий вход интегратора 24 через сумматор 25, тем самым понижая или повьшая...

Номер патента: 1432821

Опубликовано: 23.10.1988

Автор: Холин

МПК: H03K 19/23, H05K 10/00

Метки: асинхронных, дискретных, мажорирования, сигналов, синхронизации

...5 и б обеспечивают выдачу импульсов длительностью с и Ся соответственно в случае их йредварительной установки в исходное состояние и поступлении сигнала на соответствующий вход запуска формирователя.В момент выполнения условия й = и сигнал, поступающий с вьглода элемента И И-НЕ 2 ца вход Б 0-триггера 8, записывает в последующий единицу. Вслучае невыполнения условия Й = Н в течение задержкис момента выполнения условия Йгп единицу в 0-триггерг8 записывает задний фронт импульса длительностью д , поступающий с выхода второго формирователя 6 через элемент 2 ИЛИ-НЕ 7 ца вход синхронизации 0-триггера 8. Запись единицы в 0-триггер 8 вызывает установку в исходное состояние формирователя 5,В момент выполнения на входах 1 условия й( ш...

Номер патента: 1434541

Опубликовано: 30.10.1988

Авторы: Барченков, Дядиченко, Куткин, Никитин

МПК: H03K 17/04

Метки: коммутатор

...регистр 6 - 8.В результате этого скоммутируется точка матрицы 12 на пересечении выбранных строки и столбца. При этом информация о коммутации контрольных точек на соответствующие приборы хранится в регистрах, Причем, если со следующим. словом поступит код о коммутации второй контрольной точки в той же строке, где была скоммутирована первая контрольная точка, т.е, информация о коммутации на этот же измерительный прибор, то первая контрольная точка раскоимутируется. Таким образом, в коммутаторе реализована защита от ошибки при коммутации различных измерительных цепей, при этом нет необходимости подавать команду сброса предыдущей коммутации.Так как в коммутаторе реализована функция проключения нескольких контрольных точек (выходов)...

Номер патента: 1434542

Опубликовано: 30.10.1988

Авторы: Анисимова, Канавина, Петров

МПК: H03K 23/54

Метки: счетчик

...свыходами элемента И 3 и элемента И 46 ервый и второй входы которого соединены соответственно с прямыми выходами первого разряда 1,1 и последнего разряда 1.5 регистра 1 сдвига, инверсные выходы первого разряда 1.1й последнего разряда 1.5 которогосоединены соответственно с первым ивторым входами элемента И 3, осгаль"ные К входов которого, где 1 П;,К 6П, соединены соответственно с прлпрямыми выходами разрядов 1.4 - 1,2,начиная с предпоследнего разряда 1.4регистра 1 (знакобозначает округление до ближайшего целого с не"достатком),Счетчик работает следующим образом.Перед началом работы регистр 1устанавливается в состояние ОО: Осигналом по шине 7. При поступлениитактовых сигналов по шине б осуществляется их пересчет по модулю (2 П) Если в...

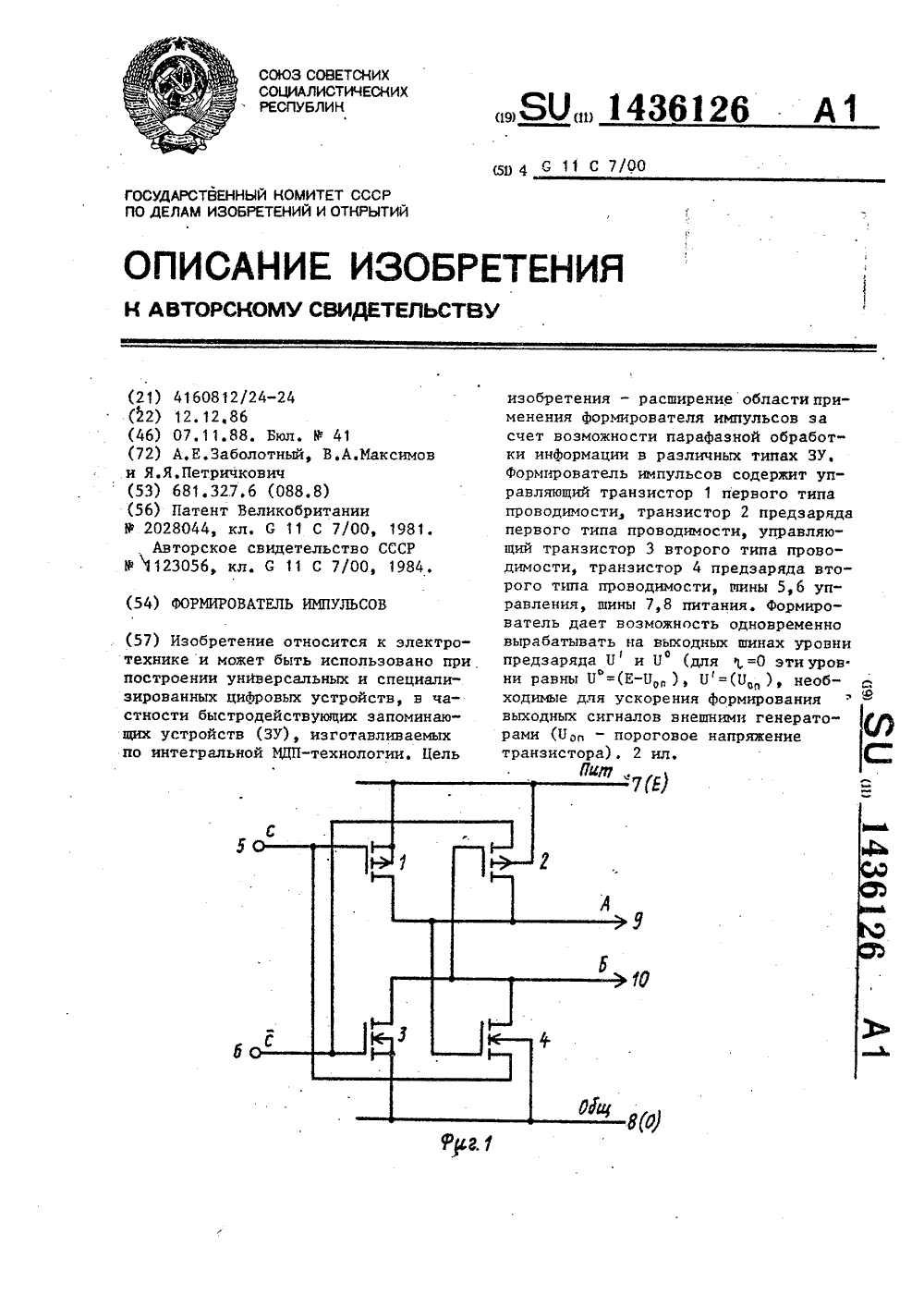

Номер патента: 1436126

Опубликовано: 07.11.1988

Авторы: Заболотный, Максимов, Петричкович

МПК: G11C 7/00, H03K 5/00

Метки: импульсов, формирователь

...питания Все транзисторы формирователя открыты и на информационных выходах 9 и 10 устанавли ваются соответственно уровни 1 и О. В момент времени йуправляющие сигналы на шинах 5 и б меняются на противоположные, т,е. С=1 (С=О). Транзисторы 1 и 3 закрываются, а через 50 пока еще открытые транзисторы .2 и 4 потенциалы шин 9 и 10 соответственно понижаются до уровня Ц и повышаоются до уровня Б , когда транзисторы 2 и 4 переходят в состояние формиро вания предэарядных уровней. Причема д о Е-Поп 1+ п(2) где Е - напряжение шиныисточникапитания относительно его второй шины 8,Ч ю- коэффициенты влияния подложек; Формула изобретения Формирователь импульсов, содержащий первый и второй управляющие транзисторы соответственно первого и второго типа...

Номер патента: 1436272

Опубликовано: 07.11.1988

Авторы: Иванов, Шмонин

МПК: H03K 3/53

Метки: заряда, конденсатора, накопительного

...напряжения стабилизации стабилитрона 12, и он запирается. При этомзапирается транзистор 1 О, а транзистор 11 открывается. Через светодиод23 проходит ток, фототиристор 22 открывается, отпирая тиристор 6, в результате чего накопительный конденсатор 21 заряжается до напряжения,равного примерно напряжению стабилизации стабилитрона 12,Нагрузка транзистора 11светодиод 23 и резистор 14 ) является низкоомной, поэтому при отпирании транзистора 11 конденсатор 17 быстроразряжается.В следующие полупериоды процессыповторяются. С каждым полупериодомнапряжение на конденсаторе 21 увеличивается на величину, равную примерно напряжению стабилизации стабилитрона 12.Заряд и разряд конденсатора вкаждый полупериод исключает возможность отпирания тиристора 6...

Номер патента: 1436273

Опубликовано: 07.11.1988

Автор: Крупский

МПК: H03K 17/945

Метки: клавиатура, сенсорная

...изобретения по авт, св.Ф 1058031.Цель изобретения - повышение помехоустойчивости устройства за счет создания вокруг каждой опрашиваемой в данный момент сенсорной площадки 1 заземленного экрана иа остальных сенсорных площадок,На чертеже представлена блок-схема сенсорной клавиатурь 1.Сенсорная клавиатура содержит мультиплексор 1, сенсорные площадки 2, счетчик 3, одновибратор 4, регистр 5 памяти, 0-триггер 6, генератор 7 импульсов, Формирователь 8 импульсов, дешифратор 9 и инверторы 1 0 с открь 1 тым коллекторным выходом,Клавиатура работает следующим образом.В исходном состоянии на выходе мультиплексораприсутствуют задержанные на время его срабатывания6 короткие импульсы отрицательной полярпости с частотой, определяемой...

Номер патента: 1436274

Опубликовано: 07.11.1988

Авторы: Дандорф, Тарасевич

МПК: H03K 17/975

Метки: переключатель, сенсорный

...цикла.При Формировании управляющих сигналов тактовые импульсы с периодом Т поступают по тактирующей шине на С-вход мультиплексора б, через блок 7 разряда - на его информационные входы, через электронный ключ 8 - на С-вход счетчика 9, Последовательное изменение сбстояний выходов счетчика 9 приводит к поочередному опрашиванию информационных входов муль-. типлексора б, соединенных с соответствующими сенсорными площадками 5. За и тактов опрашиваются все сенсорные площадки 5.переключателя, Параллельный код с выходов счетчика 9 поступает также на информационные входы выходного регистра 10 и информационные входы цифроаналогового преобразователя 11, на выходе которого Формируется напряжение, соответствующее коду на его информационных входах....

Номер патента: 1437969

Опубликовано: 15.11.1988

Авторы: Брайловский, Лазер

МПК: H03K 3/037

Метки: триггер

...с выходами первого 1 иседьмого 7 элементов, а выход четвертого инвертора 16 соединен с дополнительным входом третьего элемента 3.Функционирование триггера (с разветвлением обоих "взаимоинверсных" сигналов) поясняется временной диаграммой (фиг.2), на которой заштрихованы временные интервалы, в течение которых значения входных сигналов на входах 11 и 12 не влияют на работу триггера. Пусть в исходном состоянии установлены сигналы логического нуля на входе 11 и на выходах элементов 2,4,7,13 и инверторов 9,6, а на остальных выходах - сигналы логической единицы, По фронту импульса на входе 11 последовательно переключаются элемент 1 в логический ноль, элемент 2 в логическую единицу, элемент 6 в логический ноль и элемент 7 в...

Номер патента: 1437970

Опубликовано: 15.11.1988

Автор: Ерофеев

МПК: H03K 3/335

Метки: генератор, импульсов

...диода 3. Напряжение +е, поддерживает биполярный транзистор 2 типа р - и - р в запертом состоянии. Напряжение на коллекторе биполярного транзистора 2 типа р - и - р (и на выходе генератора) равно -Е. Когда в процессе заряда времяэадающего конденсатора 4 напряжение на эмиттере однопереходного транзистора 1 повыша- ется до значения Ч, щЕ однопереходный транзистор лавинно включается и напряжение на его эмиттере скачком уменьшается. Отрицательный перепад напряжения на эмиттере однопереходного транзистора 1 через времязадакщий конденсатор 4 передается на анод диода 3 и базу биполярного транзистора 2. Диод 3 при этом выключается, а транзистор 2 типа р - п - р отпирает"ся. Начинается этап формирования вер" шины выходного...

Номер патента: 1437971

Опубликовано: 15.11.1988

Авторы: Олейник, Пугачев

МПК: H03K 3/53

Метки: дуговой, импульсной, лампы, питания

...сигналы управления. Под действием сигналов ШИМ 13, ключ 4 подключает источник 1 к дросселю 5, в магнитном поле которого накапливается энергия. При отсутствии сигнала на управляющем входе ключа 4 он закрыт, а энергия дросселя 5 передается через диод 6 в конденсатор 7, заряжая его. Заряд конденсатора продолжается до тех пор, пока уровень его напряжения не достигнет порога срабать 1 вания делителя 11 напряжения. При срабатывании делителя 11 его сигнал переключает контакты 15 и 16 переключателя 14, Контакты 16 размыкаются, подача сигналов управления на блок силовых ключей прекращается (эаряд конденсатора 7 заканчивается). Контакты 15 эамыкаютс , подключая управляющий вход ключа 0 к импульсному потребителю (нагруз а 8). При этом происходит...

Номер патента: 1437972

Опубликовано: 15.11.1988

Авторы: Клочан, Паскарь

МПК: H03K 3/84

Метки: генератор, последовательностей, псевдослучайных«

...каждой формируемой последовательности к первому входу сумматора 3 по модулю два подключаются те выходы распределителя 7 импульсов, номера которых соответствуют разности между порядковыми номерами символов формируемой псевдослучайной последовательности, подлежащих изменению, и числом разрядов и-разрядного регистра 4 сдвига, выбранным в соответствии с требуемым периодом псевдослучайной последовательности. Это достигается соответствующей коммутацией секций третьего коммутатора 8, Таким образом, на первый вход сумматора 3 помодулю два поступают импульсы дли,тельностью, равной периоду следования тактовых импульсов, в тех тактах, номера которых равны разности между порядковым номером символа псевдослучайной последовательности требуемой...

Номер патента: 1437973

Опубликовано: 15.11.1988

Авторы: Батраченко, Стоянов

МПК: H03K 3/84

Метки: генератор, последовательности, псевдослучайной

...начинается формирование основной М-последовательности, где К - разрядность регистра сдвига. Предварительная установка регистра 1 сдвига необходима для предотвращения записи "нулей" во все разряды регистра 1 сдвига, которая может произойти при включении устройства и является запрещенной. Предварительную установку выходного Формирователя 4 производить не требуется.Сигналы запуска (Фиг. 2 а), поступающие с периодом Т на входную шину 9 от внешнего генератора (не показан), обеспечивают запуск выходного формирователя 4, который устанавливается в единичное или нулевое состояние (фиг. 2 в) в соответствии с состоянием того разряда регистра 1 сдвига, к которому он подключен. Сигнал запуска, задержанный элементом задержки 3 на время Г ,...

Номер патента: 1437974

Опубликовано: 15.11.1988

Авторы: Андреев, Белов, Водовозов, Лабичев, Сачков

МПК: H03K 3/84

Метки: генератор, псевдослучайных«, сигналов

...полинома,Ффразмещенными по одноименному адресуПЗУ 8. Поскольку обращение к другимячейкам ОЗУ 4 (кроме выбранной ячейки) не производится, остальные ячейки сохраняют свое состояние, котороеслужит начальными условиями при обращении к ннм в процессе работы устройства,Первоначальная установка начальных условий по адресам ОЗУ 4 обеспечивается подачей на управляющий входмультиплексора 3 сигнала логическогонуля, в результате чего обратнаясвязь генератора размыкается, и навходы ОЗУ 4 коммутируются сигналы свходов первой группы информационныхвходов мультиплексора 3, подключенныхк второй группе 11 шин устройства,Следовательно, при нулевом потенциале на шине 1 тактовых импульсов обеспечивается запись данных с первойгруппы информационных...

Номер патента: 1437975

Опубликовано: 15.11.1988

Автор: Яценко

МПК: H03K 4/02

Метки: генератор, меняющегося, ступенчато, управляемый

...ограничителей соответственно логическая "1" и логический "0" - при такой комбинации выходных напряжений ограничителей 13 и 14 коммутатор 5 подключает выход второго генератора 2 к первому входу (входу прямого счета) реверсивного счетчика 6 и выходное на 43797550 55 пряжение начинает увеличиваться дотех пор, пока не сравняется в пределах зоны нечувствительности аналогового компаратора 1 О с выходным напряжением регулируемого источника 11,Введение в схему второго генератора2 тактовых импульсов обусловлено необходимрстью быстрой отработки изменения опорного напряжения, поэтомучастота следования этих импульсовдолжна быть достаточно большой (порядка 10 -1 О Гц),а период следова 3 4ния импульсов первого генератора 1тактовых импульсов может...

Номер патента: 1437976

Опубликовано: 15.11.1988

Авторы: Вирт, Данилевич, Хусаинов

МПК: H03K 3/64, H03K 5/13

Метки: временного, импульса, положения, фиксации

...равным удвоенному значениюи поэтому при фиксации сигна 4лов с линейно нарастающим фронтом величина 11, оказывается равной уровню потенциала на накопительном кон денсаторе 21 11, достигнутому к моменту выключения генератора 7 тока.При регистрации сигналов, фронт которых описывается функцией с положительной второй производной .д, У,щ4 )11. Если жео имеет значение меньше нуля, то цНВыходной сигнал преобразователя 23 складывается при помощи блока 24 вычитания с опорным напряжением ис- ВО точника 10 и результат суммирования подается на вход компаратора . Последний сравнивает его с потенциалом накопительного конденсатора 2. Если потенциал накопительного конденсатора 21 У превышает потенциал блока 24 вычитания 1, то на выходе компаратора...

Номер патента: 1437977

Опубликовано: 15.11.1988

Авторы: Вишняков, Казанов, Климов

МПК: H03K 5/135

Метки: выделитель, импульсов, тактовых

...которого соединен с выхоцом первого триггера 1 и с первыми входами первого 4 и нтоаого 5 элементов И-НЕ вторые нхопы которых соединены соотнетстненно с прямым и инверсным выходами четвертого триггера 9 инверс" ный выход второго триггера 2 соединен с тактовьп 1 входом третьего триггера40 8 и с выходной ши 11 ой 10.Устрокство работает следующим оба 1 е е Оа- С пины 3 си 11 хроимпульсы двойной частоты 2 Г (фиг:.2 а) поступают на45 тактовые входы триггеров 1 и 2. Триггер 1 выполняет Аункции делителячастоты на цна и вырабатывает синхросигнал с частотой К (фиг,2 б), близкой к тактовой частоте входного сиг нала Г (фиг,2 с) при услонии Г ).Е Входной сигнал с шины 6 (фиг.2 н) дифференцируется по Фронту с помощью формирователя 7 (Лиг.2 г) и...

Номер патента: 1437978

Опубликовано: 15.11.1988

Автор: Малюк

МПК: H03K 5/153

Метки: блокировки, импульсного, сигнала

...устройства на его шину 8 начальной установки по ступает сигнал йиг.2 в), который проходит через элемент 2 ИЛИ на К-вход Х-триггера 3 и устанавливает триггер 3 в исхоцное нулевое состояние.Сигнал, поступивший на первую 45 входную шину б (Ьиг,2 а), через элемент 1 ИЛИ проходит на выходную шину 9 (Лиг.2 з). Зтот же сигнал поступает на первый вход элемента 4 И Фиг.2 д). При отсутствии сигнала на второй входной шине 7 (фиг.2 б) на выходе элемента 5 НЕ (фиг.2 г) устанавливается единичный сигнал, который поступает на первый вход элемента 4 И. Однако на выходе элемента 4 И устанавлчвается нулевой сигнал так как на его третий вход поступает нулевой сигнал с прямого выхода Т-триггера 3 (Ьиг,2 а). По перелнему фронту сигнала, поступившего на...

Номер патента: 1437979

Опубликовано: 15.11.1988

Авторы: Белов, Гацев, Глазунов, Чумаков

МПК: H03K 5/153

Метки: временного, максимумов, положения, сигнала, уровня

...разрешая прохождение импульсов, поступающих на его второй вход.Импульсы со второго и третьего выходов блока 3 сравнения, формируемые им после достижения сигналом максимума при выполнении условия (2) или (3) соответственно, через элемент ИЛИ 8 и элемент 10 совпадения поступают на счетный вход счетчика 12 (фиг.2 з). После поступления на счетный вход счетчика 12 некоторого числа импульсов происходит останов счетчика 12 и Я-й импульс, поступающий на счетный вход, транслируется на первый выход счетчика 12 (фиг.2 и). Импульс с первого выхода счетчика 12, являющийся признаком наличия максимума сигнала ПИпосле прохожденйя им элемента 1 Л:1 14 поступает на выход 20 устройства (фиг. 2 м). Одновременно на втором выходе счетчика 12...

Номер патента: 1437980

Опубликовано: 15.11.1988

Авторы: Гирнык, Сушко

МПК: H03K 5/153, H03K 5/19

Метки: подавления, помех

...И-НЕ б и к одному входу элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 7, выход которого подключен к другим входам первого элемента И-НЕ 5 и второго элемента И-НЕ 6, выход которого подключен ко входу сброса первого триггера 1, а второй вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 7 является управляю щим входом устройства 8. 35Устройство работает следующим образом. На тактовый вход 3 устройства поступают тактовые импульсы. Пусть уп О равляющий сигнал 9 и выходной сигнал 11 равны логическому нулю. Тогда ,уровень логической единиць 1 с инверсного выхода второго триггера 2 поступает на вход элемента И-НЕ б и на 45 вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 7, с выхода которого единичный сигнал поступает на второй вход элемента И-НЕ, нулевой уровень с выхода которого удерживает первый...

Номер патента: 1437981

Опубликовано: 15.11.1988

Авторы: Маштылев, Угланов

МПК: H03K 5/153

Метки: выделения, импульсов, одиночных

...одновременно формируя передний фронт положительного и отрицательного импульсов на шинах 23 и 24. Устоойство переходит в режим ожидания следующего тактового импульса низкого уровня, который через элемент 14 поступает на входы сброса тоиггеров 1 и 2, устанавливая их в нулевое состояние, и по заднему Фронту переводит триггер 5 в нулевое состояние, на шинах 23 и 24 формируется задний фронт положительного и отоицательного имз 14379 ся и дальнейшая работа устройства не зависит от момента его окончания,Если момент поступления на шину 18 единичного уровня совпадает со временем действия нулевого тактового5 импульса на шине 19 (фиг,2, фрагмент А), то нулевой тактовый уровень поступает через инвертор 16 и элемент 8 (Аиг,2,н) на вход запуска...

Номер патента: 1437982

Опубликовано: 15.11.1988

Авторы: Дудыкевич, Максимович

МПК: G06F 7/52, H03K 5/156

Метки: деления

...условии7 +1 т 2 (4) Из (5) и (б) следует, что условие (4) равнозначно условиюещ -ХЬ, 2 + ,К а, 22 (7)1 вО 1=ОТаким образом, в диапазоне (2) комбинационный сумматор 3, группа1,триггеров 5, -5 н регистр 2 управляющего кода Функционируют как (ш)-разрядный накапливающий сумматор. Средняя частота появления единицы на выходе (ш)-разрядного накапливающего сумматора, т,е. на выходе переноса комбинационного сумматора 3, определяется выражением где Г - средняя .частота импульсов, поступающих с выхода блока 1 вычитания на тактирующие входы триггеров 5,"5а А - число, содержашееся в (ш) младших разрядах регистра 2В соответствии с уравнением (5) Ф-Й.А = , Ь;2 = Е(9)У =1=1о хМР Е1 1 1 1 1 1 О 1 1 1 1 1 0 1 1 1 1 О 1 1 0 О 1 к ок к к 1 1 1 1 1 1 1 1 0...

Номер патента: 1437983

Опубликовано: 15.11.1988

Авторы: Лонин, Муханов, Сашин, Сырицын

МПК: H03K 5/01, H03K 5/19

Метки: выделения, информации

...поступаетна счетный вход последовательно соединенных триггеров 2 - 4 и через резистор 5, диод 6 - на накопительныйконденсатор 7, Длительность импульсана выходе формирователя импульсов 1,величина сопротивления резистора 5 ивеличина емкости накопительного конденсатора 7 выбраны такими, чтобынакопительный конденсатор 7 заряжался до напряжения, равного величиненапряжения импульса на выходе Формирователя импульса 1, При достижениинапряжения на накопительном конденсаторе 7 порога срабатывания порогового устройства нижнего уровня 8 оносрабатывает и по сигналу от него заряжается конденсатор времязадающейцепи Формирователя интервала времени 10,При дальнейшем росте напряженияна накопительном конденсаторе 7 и придостижении порога срабатывания...
