H03K — Импульсная техника

Номер патента: 1471294

Опубликовано: 07.04.1989

Автор: Осядовский

МПК: H03D 13/00, H03K 5/26

Метки: дискриминатор, цифровой, частотный

...счетчика 2. Этот же импульс свыхода элемента 11 задержки производит сброс счетчиков 1 - 3 (счетчик 3 еще не закончил счет, т.е. наего выходе еще не сформировался единичный уровень (фиг.2 в, соответствует точка В на фиг.1); На выходахсчетчиков 1 и 2 исчезают единичныеуровни (фиг.2 а, б) и соответственноисчезает сигнал с выхода мажоритарного элемента 10 (фиг.2 ж). На этомцикл сравнения частот (выделениесредней частоты Й) заканчивается.Время задержки (параметр) элемента 11 задержки выбирается немногим более времени надежного переключения триггеров 7-9 чтобы сначаланадежно зафиксировать единичное состояние на 0-входах триггеров 12-14,а уже потом происходила перезаписьэтого состояния на выходы Р-триггеров и чтобы импульс с выхода...

Номер патента: 1471295

Опубликовано: 07.04.1989

Автор: Осядовский

МПК: G01R 23/15, H03K 5/26

Метки: допускового, частоты

...единичный уровень (фиг.2 Г) на Э-входе триггера 5. Он же поступает наф 25 Р-вход триггера 22 (фиг.2 Ж). Перезапись единичного уровня с выходатриггера 5 на выход триггера 22 происходит так же, как и в предыдущем5случае, а именно, импульсом ФИ 8через элемент 16 задержки и элементЗАПРЕТ 17. На втором выходе устройства (выходе триггера 22) присутствует сигнал й н,ой вхе.п. (Фиг.2 Р). 10111 режим:вке.п., участокКБ на фиг.2,Срезом выходного импульса ФИ 1(фиг,2 Б) на выход триггера 7 переписывается существующий в моментформирования среза импульса единичный уровень (фиг.2 В) на Р-входе триггера 7 и далее поступает на П-входтриггера 23 (фиг.2 Л). Перезаписьединичного уровня с выхода тригге-.ра 7 на выход триггера 23 происходит так же, как и в...

Номер патента: 1471296

Опубликовано: 07.04.1989

Автор: Турченков

МПК: H03K 7/06

Метки: времени, интервал

...6 положительное, а напряжение на выходах компараторов 4 и 5 равно нулю. В момент времени д напряжение с выхода интегратора 7 превышает напряжение У , компаратор 3 срабаты-вает, и на его выходе формируется задний фронт выходного импульса, а напряжение на выходной шине 2 становится равным нулю. В момент времени Д напряжение с выхода интегратора 7 превышает величину напряжения на втором входе компаратора 5 и он срабатывает, на его выходе формируется высокий потенциал, от которого переключается триггер 6, и на его выходе напряжение становится равным нулю, а выходное напряжение интегратора 7 начинает убывать. В момент времени Двеличина напряжения навыходе интегратора 7 становится меньше напряжения на втором входе компаратора 5 и он...

Номер патента: 1471297

Опубликовано: 07.04.1989

Авторы: Зайцев, Комарова, Коньков, Шварцберг

МПК: H03K 17/0812

Метки: ключ, транзисторный

...по выходу инвертор 8 и вызывает на выходе инвертора 10 напряжение логической единицы, которое не меняет состояние триггера 6. Ток от источника питания через резистор 12 поступает в базу выходного транзистора 1 и открывает его. Через первичную обмотку 2 раэвязывающего.трансформатора протекает ток, а на нагрузке, подключенной к вторичной обмотке 3 трансформатора, также протекает ток и возникает импульс напряжения, который появляется и на дополнительной обмотке 4 трансформатора. Амплитуда и форма сигнала напряжения на дополнительной обмотке 4, подключенной к инверсному входу компаратора 5, повторяет амплитуду и форму сигнала напряжения на нагрузке, подключенной к вторичной обмотке 3 раэвязывающего трансформатора. При напряжении на нагрузке...

Номер патента: 1471298

Опубликовано: 07.04.1989

Авторы: Андриенков, Миронов, Поваров

МПК: H03K 17/567

Метки: ключ, переменного

...исходном состоянии на шины 4 и 5 питания подается переменное напря" жение, а на шинах 8 и 9 управления 45 отсутствует постоянное напряжение. При этом ключи 6,. 7 и 11 управления закрыты, согласующий трансформатор обесточен, вследствие чего закрыты тиристоры 1 и 2, 50При подаче скачка постоянного напряжения на шины 8 и 9 управления происходит включение одного из ключей 6 и 7 управления в зависимости от мгновенного значения полярности 55 Фазы напряжения питания. Включение ключа 6 или 7 управления вызывает включение соответствующего тиристора 1 и 2, причем коммутация первой полуволны питающего напряжения может произойти при произвольном значении фазы.С некоторой временной задержкой, величина которой составляет ориентировочно половину...

Номер патента: 1471299

Опубликовано: 07.04.1989

Авторы: Валуев, Дешин, Чепыжов

МПК: H03K 17/56

Метки: коммутацией, переключатель, синхронной

...прикладывается к стабилитрону 14 по цепи: шина 4, диод 16, резистор 2 1, стабилитрон 14, управляющий переход тиристора 12, шина 3. После превышения напряжением сети напряжения стабилизации стабилитрона 14 по управляющему переходу тиристора 12 протекает ток, достаточный для его отпирания. Если после этого управляющий ключ 7 открывается, то ток от шины 4 через диод 15, фазосдвигающую цепочку 6 и управляющий ключ 7 протекает через тиристор 12, шунтируя управляющий переход силового тиристора 9, В начале сле" дующего положительного полупериода, пока тиристор 12 закрыт, этот ток протекает через управляющий переход тиристора 9, обеспечивая синхронное его включение независимо от момента включения управляющего ключа 7.Лналогично во время...

Номер патента: 1471300

Опубликовано: 07.04.1989

Авторы: Громов, Игумнов, Лебедев, Масловский

МПК: H03K 17/60

Метки: инжекционным, переключающее, питанием

...подключен .к шине питания, а коллектор соединен с выходной шиной и коллектором первого управляющего. транзистора эмиттер которого подключен к общей шине, а база соединена с входной шиной, база первого питающего транзистора подключена к эмиттеру второго питающего транзистора, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей, введены БдополниИзобретение относится к импульсной технике и может быть использовано при создании цифровых устройствразличного назначения.Цель изобретения - расширениефункциональных воэможностей за счетобеспечения возможности полученияна выходе различных уровней логической единицы и неинвертированного выходного сигнала,На чертеже представлена схема переключающего устройства с...

Номер патента: 1471301

Опубликовано: 07.04.1989

Автор: Турченков

МПК: H03K 17/60

Метки: переключатель

...при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина,101 Изобретение относится к импульсной технике и может быть использовано в различных устройствах автомати- ки.Цель изобретения - расширение,5 функциональных возможностей за счет осуществления переключения входного сигнала на один иэ двух выходов.На чертеже представлена схема переключателя,Переключатель содержит транзистор 1, первый и второй диоды 2 и 3, первый и второй резисторы 4 и 5, причем первый вывод первого резистора 4 под ключен к шине 6 управления, первый вывод второго резистора 5 соединен с первым выводом первого диода 2, эмит- " тер транзистора 1 подключен к входной шине 7 и одному выводу второго...

Номер патента: 1471302

Опубликовано: 07.04.1989

Авторы: Богданович, Павловец, Поляков

МПК: H03K 17/60

Метки: реле, транзисторное

...импульса открьвается транзистор2, Возникает ток базы транзистора 1,который состоит иэ тока, протекающего через резистор 7, и базового тока транзистора 4, в результате чеготранзисторы 1 и 4 открываются и возникает ток удержания транзистора 2 воткрытом состоянии, протекающий через 55открытый транзистор 4 и резистор 6.После прекращения действия положительного импульса по входной шине 12транзисторное реле находится во включенном состоянии, при котором транзисторы 1 и 2 находятся в режиме насыщения, и в силовой цепи протекаетток.При перегрузке по току транзистор 2 выходит из насыщения и напряжение на его коллекторе увеличивается, что приводит к уменьшению эмиттерного тока транзистора 4, а, следовательно, и к уменьшению тока...

Номер патента: 1471303

Опубликовано: 07.04.1989

Автор: Нетеса

МПК: H03K 17/78

Метки: оптронной, развязкой

...4 открыт иработает в крутой области характеристик, где его сопротивление стокисток мало. Падение напряжения на.50третьем резисторе 3 и полевом тран-зисторе 4 при этом недостаточно длявключения диодного тиристора 7. Поэтому светодиод 6 транзисторного оптрона 5 находится в пассивном состоянии,При увеличении входного напряжения, поскольку полевой транзистор 4 работает в режиме источника тока, напряжение на диодном тиристоре 7 возрастает и достигает напряжения его включения, При этом ток через светодиод 6 и диодный тиристор 7 возрастает, и светодиод 6 возбуждается.Цепь диодного тиристора 7 с малым сопротивлением шунтирует цепь полевого транзистора 4 и вследствие большого падения напряжения за счет тока диодного тиристора 7 на втором...

Номер патента: 1471304

Опубликовано: 07.04.1989

Автор: Стадченко

МПК: H03K 17/78

Метки: коммутирующее

...1,3,5 и 7 с резисторами12 и 14 образуют оптронный узел 21,а оптроны 2, 4, 6 и 8 с резисторами13 и 15 - оптронный узел 22. Устройство работает следующим об 55разом,В исходном состоянии сигналы а,Ь и с на входных шинах 18-20 отсутствуют, транзисторы ключевых элементов 9-11 закрыты, выходные шины 16и 17 разомкнуты,При поступлении сигналов а, Ь и сна входные шины 18-20 открываютсятранзисторы соответствующих ключевыхэлементов 9-11. В результате включаются фототиристоры оптронов и замыкаются выходные шины 16 и 17.Оптроны 1, 5, 3 и 7 совместно сключевыми элементами 9-11 реализуютфункцию аЬ + ас; оптроны 2, 6, 4 и 8совместно с ключевыми элементами9-11 - функцию ас + Ьс. На выходекоммутирующего устройства реализуетсямажоритарная...

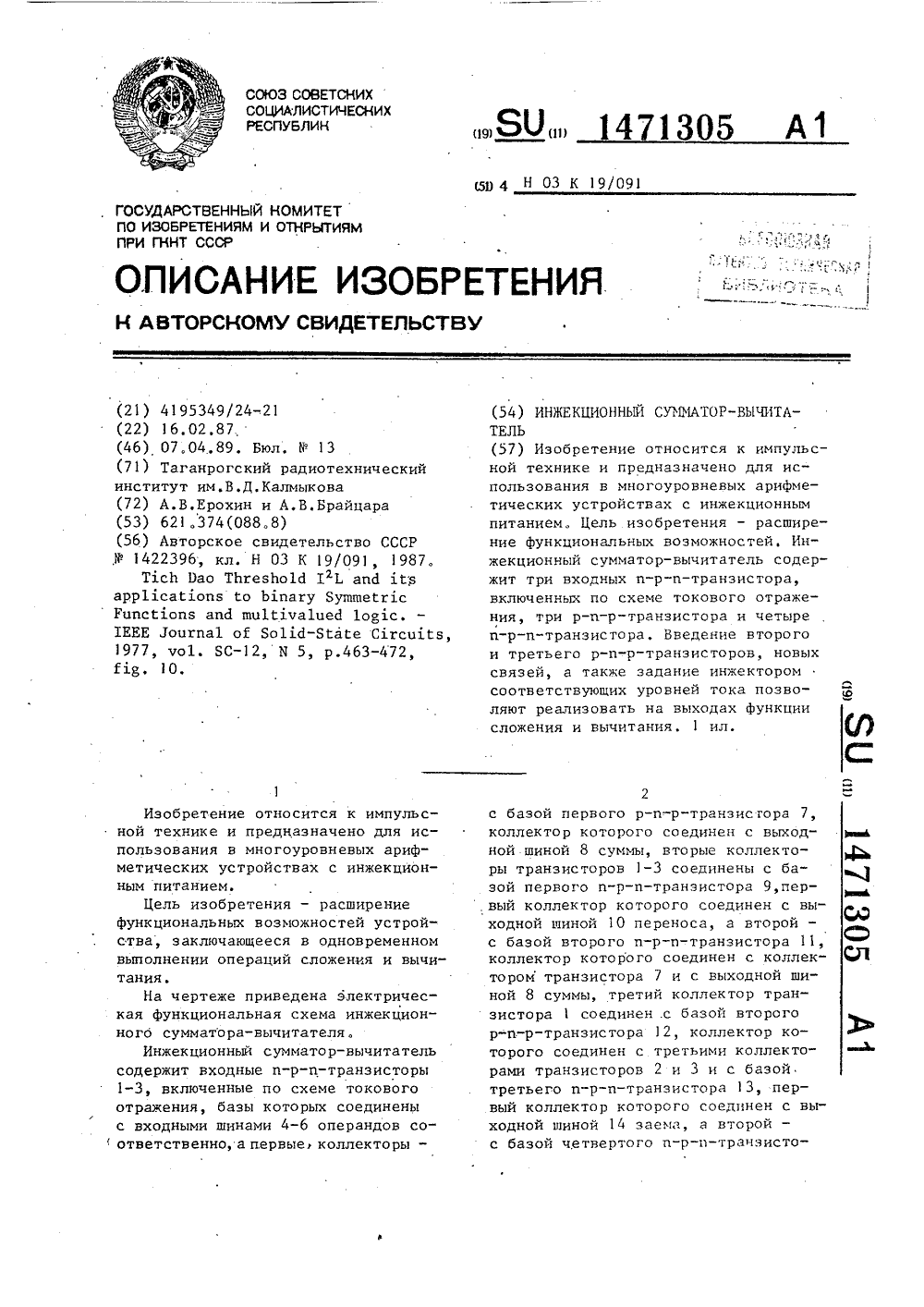

Номер патента: 1471305

Опубликовано: 07.04.1989

Авторы: Брайцара, Ерохин

МПК: H03K 19/091

Метки: инжекционный, сумматор-вычитатель

...транзистора 16, включенного по схеме токового отражения. Следовательно, такой же по величине ток будет зада" ваться в выходную шику 17 разности, откуда через коллекторы входных транзисторов 2 и 3 отводится ток, равный сумме операндов, поступающих на шины 5 и 6 (вычитаемое и заем).В результате в выходной шине 17 формируется ток, равный разности входных операндов И=А-(В+С). Ток, равный по величине входному току, поступившему во входную шину 4, отводится входным транзистором 1 от базы транзистора 12, включенного по схеме токового отражения. Следовательно, такой же ток будет задаваться его коллектором в базу транзистора 13, включенного по схеме токового детектора, От его базы также отводится через коллекторы транзисторов 2 и 3 ток, равный...

Номер патента: 1471306

Опубликовано: 07.04.1989

Авторы: Аскалепов, Барановский

МПК: H03K 19/092, H03K 19/094

Метки: кмоп-транзисторах, напряжений, уровня

...а навходе инвертора 2 - "1",При изменении напряжения на входе15 с "1" на "0" транзистор 12 открывается, а транзистор 13 закрывается,удельная крутизна транзисторов 12 и13 выбирается значительно больше, чемкрутизна транзисторов 8 и 9, которыенеобходимы для удержания состояния"1" на затворах транзисторов 7 и 6,поэтому напряжение на затворе транзистора 6 достаточно быстро переключается в состояние "0", транзистор 6открывается, при этом транзистор 17 открывается, транзистор 16 закрывается,через время, определяемое задержкой инверторов 1 и 2, транзистор 4 открывается, а транзистор 5 закрывается, Напряжение на входе инвертора 1 удер-живается открытым транзистором 6, а на входе инвертора 2 - транзистором17,4 Работа преобразователя при измененип...

Номер патента: 1471307

Опубликовано: 07.04.1989

Авторы: Коробка, Околотенко, Разинькова, Шульгина

МПК: H03K 23/40

Метки: делитель, управляемый, частоты

...а четвертый вновь переключает триггер 2 в единичное состояние(фиг.2 в).В дальнейшем работа триггеров 1 и 2 повторяется также. В результате этого на прямых выходах триггеров 1 и 2 формируются сигналы, частоты которых в три раза ниже частоты импульсов на шине 7 и они сдвинуты друг относительно друга на период входной импульсной последовательности, На выходе вентиля .4 образуется новая импульсная последовательность за счет логического сложения этим вентилем входного сигнала с шины 7 и сигналов, имеющих место на прямых выходах триггеров 1 и 2 (фиг,2 д). На выходе вен"."иля 5 образуется другая импульсная последовательность в результате логического произведения входного сигнала с шины 7 и сигнала с прямого выхода триггера 1 (фиг.2 е), Эти две...

Номер патента: 1471308

Опубликовано: 07.04.1989

Автор: Барышев

МПК: H03K 23/66, H03L 7/18

Метки: синтезатор, цифровой, частот

...а следовательно, исходному коду частоты. Выходная частота поступает на тактовый вход делителя 2, который де лит ее пропорционально коду, поступающему из блока 1, Таким образом, на выходе делителя 2 формируется нормированная частота, которая поступает на вход измерителя-корректора 5, Последний измеряет период нормированной частоты, сравнивает его значение с нормальным значением и на основании этого сравнения выдает на сумматор 4 корректирующий уровень напряжения, уровень и полярность которого зависят от соотноше-ния периода измеренной нормированной частоты и нормального значения периода, хранящегося в памяти измерителя-корректора 5 (в устройстве 9).Измеритель-корректор 5 работает следующим образом.Положительный полупериод...

Номер патента: 1471309

Опубликовано: 07.04.1989

Авторы: Ларионов, Песоцкий

МПК: H03K 23/66

Метки: делитель, управляемый, частоты

...логические) уровни, Низкий уровень импульса на шине 3 поступает на вычитающий вход счетчика 6-1 и вызывает появление низкого уровня на выходе заема этого счетчика, который поступает на вычитающий вход счетчика 6-2, После этого устанавливается низкий уровень и на выходе заема счетчика 6-2. Таким образом на шине 5 формируется начало выходного импульса устройства.Сигнал с выхода заема счетчика 6-1 поступает также через элемент 7-1, задерживаясь в нем на время , на вход записи счетчика 6-1 и производит запись в него кода, имеющегося на его информационных входах, Так как на выходах разрядов счетчика 6-2 нулевые уровни, то состояние разрядов счетчика 6-1 на изменяется. Сигнал с выхода заема счетчика 6-2 поступает через элемент 7-2,...

Номер патента: 1471310

Опубликовано: 07.04.1989

Авторы: Климашев, Попов

МПК: H03K 23/66

Метки: делитель, резервированный, частоты

...(фиг.2 в) устанавливается уровень логической "1", и счетчики 4 этих каналов пересчитывают свои последовательности импульсов, В процессе счета логический уровень на выходе старшего разряда счетчиков 4 изменяется на противоположный, По принципу большинства (два из трех) логический уровень на выходе элемента 5 также изменяется на противоположный, что обеспечивает возбуждение в каждом канале 1-3 того формирователя 8 или 9, на входе которого произошло изменение логического уровня с "0" на "1".При смене логического уровня на выходе элемента 5 с "О" на "1" на выходе формирователя 8 в каждом канале 1-3 формируется импульс записи параллельного кода (фиг,2 г) в счетчики 4. В старший разряд счетчика 4 записывается логическая "1", а в остальные...

Номер патента: 1472992

Опубликовано: 15.04.1989

Авторы: Белов, Розенблюм

МПК: H01H 47/20, H02H 3/10, H03K 5/26 ...

Метки: реле, частоты

...перно дя одного импульса, поступающего всчетчик 4.чст ер" устГйчв(11- игэОткуда Определяется число импульсовня которое необходимо уменьшить емкость счетчика 4 включезкем соответствующих ключей 6,Прн пониАени 1 чатоты сет 1, ДО Ве.- личины, равной или меньшей уставки СрабатЬ:Вяиня РЕЛЕ ГС (уСт, ЕШЕ д: наступления конца периода последний разряд счетчика 4 переключается и 11 р 1 = О, а на его инверсном вь ходе Ц - сигнал 1. Поэтому в момент приходя переднего Фронта импульса У1на С-вход триггера 8 на его Р-входе присутствует сигнал 4(р) = О и на инверсном выходе триггера 8 появляется сигнал "1",который поступает на вход элемента 14 задержки. В этом режиме с инверсного Выхода счетчика 4 на С-в:;ч триггера 9 в конце периода поступает...

Номер патента: 1473070

Опубликовано: 15.04.1989

Авторы: Иванов, Сорокин

МПК: H03K 3/03

Метки: генератор, импульсов

...резонатор 8 и конденсатор 10, открывается транзистор 2.Конденсатор 7 начинает заряжаться через резистор 5 по экспоненциальномузакону с постоянной времени Т = С Ки одновременно происходит модуляция 25напряжения Уа (фиг,2 в) на базе транзистора 1 колебаниями напряжения Ю,(фиг.26) кварцевого резонатора 8 наего резонансной частоте, поступающими на базу транзистора 1 через конденсатор 9, Заряд конденсатора 7 происходит до тех пор, пока напряжениеЬ на базе биполярного транзистора 1ине станет меньше напряжения питанияСгенератора. При этом транзистор 1приоткрывается и его ток коллекторастановится больше тока коллекторатранзистора 2, который в процессе заряда конденсатора 7 частично закрывается, так как на его базу черезрезонатор 8...

Номер патента: 1473071

Опубликовано: 15.04.1989

Авторы: Пятецкий, Щегольков

МПК: H03K 4/08

Метки: генератор, пилообразного

...транзистора 2 намного меньше обратного входного тока утечки порогового элемента 6. Конденсатор 5заряжается током генератора тока напервом полевом транзисторе 1 в каскодном включении с вторым полевымтранзистором 2. Линейно изменяющееся напряжение на конденсаторе 5 передается через истоковый повторитель 8на выход устройства. При достижении напряжением на конденсаторе 5 порого вого напряжения переход затвор - исток второго полевого транзистора 2 смещается в прямом направлении ичасть тока стока первого полевого транзистора 1 ответвляется на вход порогового элемента б, вызывая еговключение. Напряжение на входе порогового элемента 6 резко уменьшается.Конденсатор 5 разряжается через открывающий переход сток - затвор полевого транзистора 2....

Номер патента: 1473072

Опубликовано: 15.04.1989

Авторы: Заболотный, Максимов, Петричкович, Филатов

МПК: H03K 19/00, H03K 5/00

Метки: импульсов, мдп-транзисторах, формирователь

...и не замедлял процесс переключения, его проводимость за счет, например, шириныканала выбирается минимальной. Обецепочки последовательно соединенныхтранзисторов 5, 7 и 6, 8 второго типа как в статическом состоянии, таки в начале процесса переключения закрыты, так как на затворах попарновключенньм транзисторов присутствуют инверсные сигналы. Поэтому эти це-пи такхе не препятствуют быстромунарастанию выходного сигнала на первой выходной шине 13. При достижениина .этой шине напряжения больше порогового напряжения транзисторов второго типа четвертый транзистор 6 вто1473072. Формула изобретения Составитель В.ЛементуевТехред Л.Сердюкова Корректор И.Муска Редактор А,Огар Заказ 1 72 7/56 Тираж 880 ПодписноеВНИИПИ Государственного комитета...

Номер патента: 1473073

Опубликовано: 15.04.1989

Авторы: Гулякин, Гулякина

МПК: H03K 5/06

Метки: временной, отметки, сигналов, формирования

...9 импульсов соединена свторым входом порогового формирователя 10,Формирование временных отметоксигналов с помощью предлагаемого устройства осуществляется следующим образом.Входной импульс поступает на входы ДНУ 3 и ДВУ 2 с порогами срабатывания Ц, и 11 соответственно. При достижении регистрируемым импульсомуказанных пороговых уровней на выходах ДНУ 3 и ДВУ 2 вырабатываются сигналы стандартной формы в моменты и(фиг.2, 12-14). По сигналу с выхода ДВУ 2 начинается заряднакопительного конденсатора 8 током Т, генератора 6 тока заряда. В свою очередь, заряд накопительного конденсатора 7 начинается по сигналу с выхода ДНУ 3, задержанному на время , линией 4 задержки. При этом скорость заряда накопительного конденсатора 7, которая...

Номер патента: 1473074

Опубликовано: 15.04.1989

Авторы: Смирнов, Таджибаев, Чурсин

МПК: H03K 5/156

Метки: импульс, импульсов, прямоугольный, серии

...счетчик не успевает заполниться довыхода . При появлении на входеустройства полезного сигнала соответствующей длительности на выходе Цсчетчика появляется сигнал логической единицы, триггер срабатывает.Это приводит к появлению сигнала ло-,гической единицы на Р.-входе счетчика(по связи выход триггера 3 - элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 4 - инвертор 5).Счетчик возвращается в состояние логического нуля и удерживается в обнуленном состоянии до исчезновения первого входного импульса, Но в этот момент на обоих выходах счетчика.2 сигнал соответствует уровню логического нуля и, если по истечении определенного времени импульсов на входе не будет, счетчик успевает наполниться до появления на выходелогической единицы. Происходит возврат триггера в...

Номер патента: 1473075

Опубликовано: 15.04.1989

Авторы: Лебедев, Тюфилин

МПК: H03K 5/156

Метки: временного, интервала, формирования

...запись информации изсчетчика 8 в регистр 10. ПереднимФронтом второго импульса триггер 5устанавливается в единичное состояние, так как на его П-.входе присутст"вует уровень "1" с прямого выходатриггера 3, Уровень пО" с инверсноговыхода триггера 5, поступая на третий вход элемента И 4, запрещает прохождение импульсов на суммирующийвход счетчика 8. Уровень "1" с пря,мого выхода триггера 5, поступая навторой вход элемента И 7, разрешаетпрохождение импульсов с генератора 2на вычитающий вход счетчика 8. Уровень 0 с инверсного выхода триггера 5, поступая на вход записи регистра 10 памяти, запрещает запись информации, таким образом в регистре10 будет записано число, пропорциональное периоду импульсов. Начинается формирование огибающей,Счетчик 8...

Номер патента: 1473076

Опубликовано: 15.04.1989

Автор: Гросфельд

МПК: H03K 5/153

Метки: импульсов, формирователь

...ключа 1 устанавливается уровень , Несмотря на то, что во время действия импульса на шинах 7 и 9 на входе управления ключа 1 происходит изменение уровня напряжения с "0" на "1", импульс на шине 9 сохраняет свою длительность и не формируетоя на шине 10, что обусловлено свойством ключа с запоминанием сигнала управления. В соответствии с уровнем "1", установившимся на входе управления ключа 1, последующие импульсы тактовой частоты проходят с информационного входа ключа 1 на его второй выход и формируются на шине 10.В момент формирования на шине 8спада управляющего импульса на .выходах элемента ИСКЛЮЧАЯНЕЕ ИЛИ 2 и инвертора 3 устанавливаются уровни со 5ответственно "0" и "1", Если спад управляющего импульса Формируется нашине 8 во время...

Номер патента: 1473077

Опубликовано: 15.04.1989

Авторы: Вул, Камышенцев

МПК: H03K 5/19

Метки: импульсов, серий

...по входным шинам 1 импульс с выхода элемента ИЛИ 3 запускает формирователь б.После появления на каждой из входных шин 1 импульсов на выходах регистра 2 присутствуют сигналы единичного уровня, которые поступают на входы многовходового элемента И 5. При их совпадении с его выхода сиг" нал единичного уровня поступает на инверсный вход элемента И 8, запрещая прохождение через него импульса с выхода формирователя 4. По окончании серии импульсов на входных шинах 1 на выходе многовходового элемента ИЛИ 3 появляется сигнал нулевого уровня, который запускает формирователь 4, Поскольку на инверсном входе элемента И 8 находится сигнал единичного уровня, то импульс с формирователя .4 не проходит на выход элемента И 8 и триггер 11 остается в исходном...

Номер патента: 1473078

Опубликовано: 15.04.1989

Авторы: Афанасенко, Басанов, Козлов, Котченко, Трифоненкова, Уначев

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...1 и 2 также повторяется. Если в момент времени е сигнал "1"снимается с шины, то импульс с выхода генератора 13, пришедший после момента времени й , не может изменить состояние элементов устройства. Таким образом, при сигнале "0" на шине 12 процесс широтно-импульсного преобразователя аналоговых сигналов блокирован..С помощью воздействия Ьзз можно организовать управление по.логическому сигналу.Длительность выходного сигнала при отсутствии блокировки определяется временем зарядаконденсатора 5, которое можно определить из выраженияЬ,йС(1)ЗЬРЦЬтоп Тгде Ь = П +Ц= - , ---С, Оп оЭТ 1 ЦЕсли на входную шину 10 поступает аналоговый сигнал, а на входной шине. 12 установлен сигнал "1", устройство работает следующим образом.При подаче входного...

Номер патента: 1473079

Опубликовано: 15.04.1989

Авторы: Байда, Котов, Месюра, Роик, Шпилевой

МПК: H03K 17/00

Метки: коммутирующее

...входом 4.1-4.2000 коммутирующего устройства. Выход каждоговходного коммутатора 1.1-1.50, 2.12,40 соединен с входом соответствующего выходного коммутатора 3.1-3.90, 30одноименные выходы которых соединенымежду собой и с соответствующим выходом 5.1-5.6 устройства,Коммутирующее устройство работаетследующим образом.35Устройство должно обеспечивать водном цикле коммутации установлениене более шести независимых связеймежду любыми шестью своими входамииз состава входов 4.1-4.2000 и выходами 5.1-5.6.По цепям управления на входные1. 1-1.50 2.1-2,40 и выходные 3.1 -3.90 коммутаторы подаются сигналы,управляющие состоянием ключей коммутаторов, которые создают заданную измерительную цепь.Таким образом, одновременно соединены с выходами...

Номер патента: 1473080

Опубликовано: 15.04.1989

Авторы: Грищенко, Иванов, Сидоров, Толстихин, Тужилин

МПК: H03K 17/945

Метки: клавиатура, сенсорная

...вход которого соединен с выходом мультиплексора 2, вход синхронизации через эле"мент 7 задержки подключен к выходугенератора 5 импульсов, шифратор 8,входы которого подключены к выходамрегистра 4, 40Устройство работает следующим образом.Двоичный счетчик 3, считая импульсы от генератора 5, последовательноперебирает номера всех сенсорных площадок 1 клавиатуры. Мультиплексор 2подключает по очереди каждую площадку 1 к бистабильному триггеру 6.При касании пальцем сенсорной площадки 1 импульс от нее на вход триггера 6 поступает позже, чем от генератора 5 через элемент 7 задержки,и триггер б срабатывает, разрешая запись номера площадки 1 в регистр 4,Элемент 7 задержки устанавливает некоторый порог срабатывания клавиату-,ры за счет...
