Генератор линейно изменяющегося напряжения

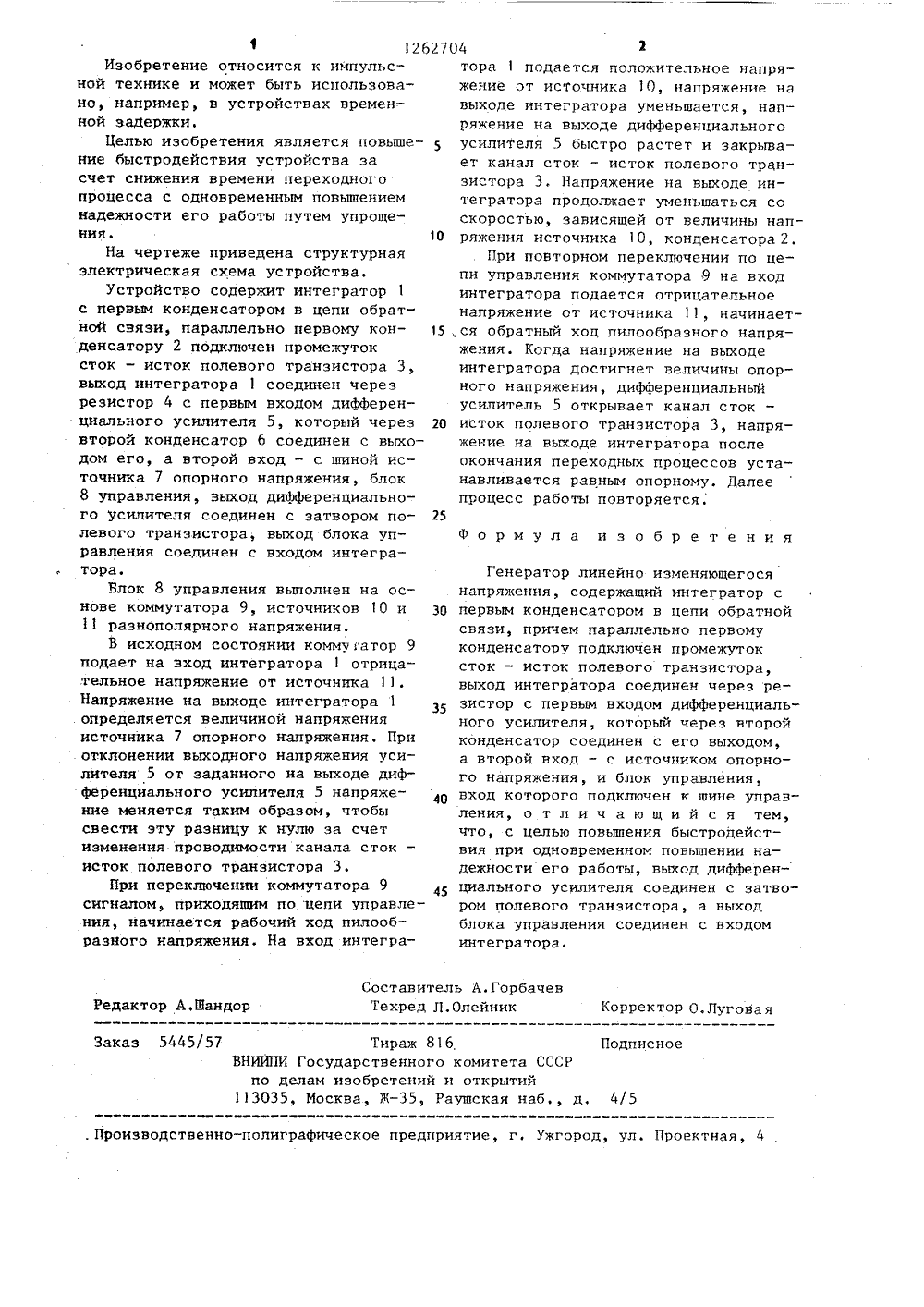

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИРЕСПУБЛИН 19) (11) 04 А 1 3 К 4 08 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ф(рок. -,;,к 4 Р 1 б ф ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССР 11 442570, кл. Н 03 К 4/50, 1973.Авторское свидетельство СССР У 1005278, кл, Н 03 К 4/08, 11,12.80. (54) ГЕНЕРАТОР ЛИНЕЙНО ИЗМЕНЯЮЩЕГОСЯ НАПРЯЖЕНИЯ(57) Изобретение может быть использовано в устройствах временной задержки. Цель изобретения - повьппениебыстродействия и надежности работыустройства. Генератор содержит интегратор 1, дифференциальный усилитель5, источник 7 опорного напряжения иблок 8 управления, включающий коммутатор 9 и источники 1 О и 11 разнопо-лярного напряжения. Соединение выхода дифференциального усилителя 5 сзатвором полевого транзистора 3, авыхода блока 8 управления с входоминтегратора 1 позволяет снизить время переходного процесса. 1 ил.2704 2 тораподается положительное напряжение от источника 10, напряжение на 1 О интегратора подается отрицательное жения. Когда напряжение на выходеинтегратора достигнет величины опорного напряжения, дифференциальныйусилитель 5 открывает канал стокисток полевого транзистора 3, напряжение на выходе интегратора послеокончания переходных процессов устанавливается равным опорному. Далеепроцесс работы повторяется.Формула 20 25 изобретения ЗО 35 40 45 Составитель А.Горбачев Техред Л.Олейник Редактор А,Шандор Корректор О.Луговая Заказ 5445/57 Тираж 816,ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д,Подписное 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 126Изобретение относится к импульсной технике и может быть использовано, например, в устройствах временной задержки,Целью изобретения является повыше ние быстродействия устройства засчет снижения времени переходногопроцесса с одновременным повышениемнадежности его работы путем упрощения.На чертеже приведена структурнаязлектрическая схема устройства.Устройство содержит интегратор 1с первым конденсатором в цепи обратной связи, параллельно первому конденсатору 2 подключен промежутоксток - исток полевого транзистора 3,выход интегратора 1 соединен черезрезистор 4 с первым входом дифференциального усилителя 5, который черезвторой конденсатор 6 соединен с выходом его, а второй вход - с шиной источника 7 опорного напряжения, блок8 управления, выход дифференциального усилителя соединен с затвором полевого транзистора, выход блока управления соединен с входом интегратора.Блок 8 управления выполнен на основе коммутатора 9, источников 1 О и11 разнополярного напряжения.В исходном состоянии коммутатор 9подает на вход интегратора 1 отрицательное напряжение от источника 11,Напряжение на выходе интегратора 1определяется величиной напряженияисточника 7 опорного напряжения, Приотклонении выходного напряжения усилителя 5 от заданного на выходе дифференциального усилителя 5 напряжение меняется таким образом, чтобысвести эту разницу к нулю за счетизменения проводимости канала сток -исток полевого транзистора 3.При переключении коммутатора 9сигналом, приходящим по цепи управления, начинается рабочий ход пилообразного напряжения. На вход интегравыходе интегратора уменьшается, напряжение на выходе дифференциального усилителя 5 быстро растет и закрывает канал сток - исток полевого транзистора 3. Напряжение на выходе интегратора продолжает уменьшаться со скоростью, зависящей от величины напряжения источника 10, конденсатора 2.При повторном переключении по цепи управления коммутатора 9 на вход напряжение от источника 11, начинает 15 .,ся обратный ход пилообразного напряГенератор линейно изменяющегося напряжения, содержащий интегратор с первым конденсатором в цепи обратной связи, причем параллельно первому конденсатору подключен промежуток сток - исток полевого транзистора, выход интегратора соединен через резистор с первым входом дифференциального усилителя, который через второй конденсатор соединен с его выходом, а второй вход - с источником опорного напряжения, и блок управления, вход которого подключен к шине управления, о т л и ч а ю щ и й с я тем, что, с целью повышения быстродействия при одновременном повышении надежности его работы, выход дифференциального усилителя соединен с затвором полевого транзистора, а выход блока управления соединен с входом интегратора.
