Формирователь импульсов

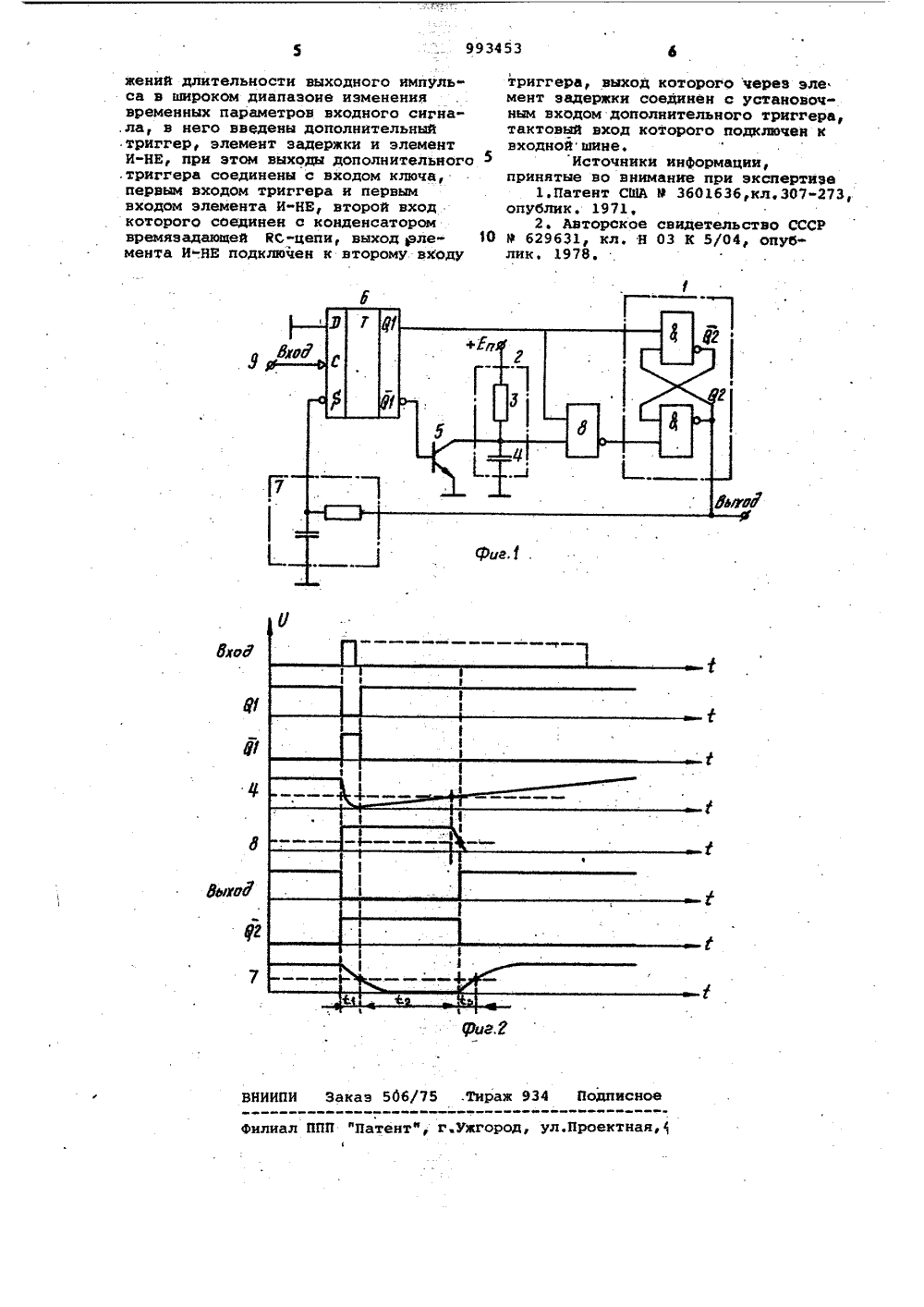

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Сфюз СоветскихСоциалистическихРеспублик(22) Заявлено 2%0581 (21) 3295259/18-21 31) М. МП.з Н, 03 К 5/04 с присоединением заявки Ио -(23) Приоритет -Государственный комитет СССР ио делам изобретений и открытий(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Наиболее близким по техническойсущности является формирователь, который содержит элемент И-НЕ с откры.-,тым коллекторным выходом, один входкоторого подключен к входной шинеи й -входу РС-триггера, Я -выход ко-.торого соединен Яс -цепью, со сред-.ней точкойподключенной к входуинвертора и через резистор к выходуэлемента ИНЕ, Выход инвертора соединен с 5 -входом йс,-триггера, О -выход которого подключен к выходной:шине и второму входу элемента И-НЕГ.2 3.В этом устройстве время восстановления значительно меньше длительности выходного импульса и опреде/У Изобретение относится к импульсной технике и может быть использовано в устройствах обработки дискретной информации.Известен Формирователь импульсов,содержащий триггер и времязадающуюКС-цепь (1,Заряд и разряд емкости в этомустройстве осуществляется через одини тот же резистор, в результате время восстановления велико и сравнимос длительностью выходного импульса ляется временем разряда конденсатб ра через ключ.Недостатком этого формирователяимпульсов является малая крутизназаднего фронта выходного импульсапри длительности входного импульса,превышающей длительность выходного,В этом случае переключению триггерав исходное состояние в момент достижения напряжением на конденсаторепорогового уровня препятствует наличие установочного уровня входногоимпульса на входе триггера, Крутизназаднего фронта при этом определяетсяне быстродействием триггера, а скоростью продолжающегося заряда конденсатора и усилением логических элементов, Другим недостатком этогоустройства является искажение дли О тельности выходного импульса призапуске формирователя в момент восстановления, т.е. в момент неполногоразряда времязадающего конденсатора,Цель изобретения -,уменьшение 25 искажений длительности выходногоимпульса в широком диапазоне изменениявременных параметров входного сигнала.Поставленная цель достигается ЗЯ .теМ, что в формирователь импульсов,993453содержащий триггер, времязадающуюЯГ-цепь, конденсатор которой шунтирован ключом, введены дополнительныйтриггер, элемент задержки и элементЙ-НЕ, при этом выходы дополнительного триггера соединены с входомключа, первым входом триггера и первым входом элемента И"НЕ, второйвход которого. соединен с конденсатором времязадающей Рс -цепи, выходэлемента И-НЕ подключен к второму 10входу триггера, выход которого черезэлемент задержки соединен с установочным входом дополнительного триггера, тактовый вход которого подключен к входной шине. 15Такой Формирователь позволяет вырабатывать выходные импульсы, неимеющие искажений длительности приизменении временных параметров входных импульсов. 20На фиг,1 представлена принципиаль,ная схема формирователя импульсов;на Фиг,2 - временные диаграммы, поясняющие его работУ.Формирователь импульсов содержитЙС-триггер 1, выполненный на логических элементах И-НЕ, времязадающуюРС-цепь 2, состоящую из резистора 3.н конденсатора 4, ключ 5, тактируемый 1)-триггер б, элемент 7 задержки, в качестве которого использована интегрирующая. КС -цепь, элементИ-НЕ 8 и входную шину 9, подключенную к тактовому входу В -триггера б,На информационный вход 0 -триггераб подан уровень логического нуля,например, соединением 2 -входа с ну"левой шиной.Устройство работает следующимобразом.В исходном состоянии при отсутст Овии импульсов на входной шине 9 обатриггера по Я - выходам находятсяв единичном состоянии, Времязадающий конденсатор 4 заряжен до напряжения +Еп, так как ключ 5 закрыт 45нулевым потенциалом с выхода Я триг"гера б.Передним (положительным). фронтомвходного. импульса триггеры б и 1устанавливаются в нулевое состояние,формируя передний фронт выходногоимпульса. Переключившийся триггер боткрывает ключ 5, через который.быстро разряжаетсядо нулевого потенциала конденсатор 4. 55Через время , равное временизадержки элемента 7 и выбираемоеиэ условия обеспечения полного разряда конденсатора 4 через ключ 5,триггер б нулевым потенциалом на5"входе возвращается в единичноесостояние, Ключ 5 закрывается. Начи"нается заряд времязадающего конденсатора 4 через резистор 3,Через время с, равное временизаряда конденсатора 4 до порога 65 переключения элемента 8, триггер 1возвращается в единичное состояние,формируя задний фронт .выходного импульса.Спустя время с 3 -с В -входатриггера б снимается нулевой потенциал и устройство готово к новомуциклу.длительность входного импульса,даже если она превышает длительностьвыходного, не может повлиять на крутизну фройтов, определяемых толькобыстродействием триггера 1, так какни время действия входного импульса,ни его задний фронт не могут изменить состояние триггера б, такти"руемого положительным перепадом.Подача импульсов на вход устройства во время цикла его работы неприведет к искажению длительностивыходного импульса, так как подачаимпульсов в фазебудет подтверждать нулевое состояние триггера б,а подача импульсов в Фазахне может изменить состояние триггераб, удерживаемого в единичном состоянии нулевым потенциалом 5 -входа,Фазацикла работы устройстване является обязательной. При использовании в качестве элемента задержки устройства, задерживающеготолько один фронт импульса (в данномслучае отрицательный) формировательбудет готов к новому запуску сразупосле формирования заднего Фронтавыходного импульса, так как одновре"менно снимается установочный потенциал с Э -входа триггера б,Время подготовки (восстановления)времязадающей емкости в предлагаемомустройстве входит в длительностьформируемого импульса и стабилиэировано элементом задержки 7, поэтомуцлительность выходного импульса независит от степени заряда времяэадающей. емкости в момент прихода запускающего импульса.Кроме высокой стабильности длительности формируемых импульсов предлагаемый формирователь позволяетполучить выходной сигнал с высокойкрутизной обоих фронтов.1"инимальная длительность выходного импульса определяется толькобыстродействием элементной базы.Максимальная длительность выходныхимпульсов определяется параметрамивремязадающей цепи и напряжениемпитания последней.Формула изобретенияФормирователь импульсов, содержащий триггер, времязадающую ЙС"цепь, конденсатор которой шунтирован ключом, о т л и ч а ю щ и й с я тем, что, с целью уменьшения иска(Ри 8.8 ВНИИПИ Заказ 506/75 .Тираж 934 Подписное е ППП "Патентф, г.ужгород, ул.Проектная, н жений длительности выходного импульса в широком диапазоне изменениявременных параметров входного сигна,ла, в него введены дополнительныйтрйггер, элемент задержки и элементИ-НЕ, при этом выходы дополнительного 5.триггера соединены с входом ключа,первым входом триггера и первымвходом элемента И-НЕ, второй входкоторого соединен с конденсаторомвремязадающей йС-цепи, выход рлемента И-.НЕ подключен к второму входу триггера, выход которого через элемент задержки соединен с установочным входом дополнительного триггера,тактовый вход которого подключен квходной шине,Источники информации,принятые во внимание при экспертизе1.Патент США Р 3601636,кл,307-273,опублик. 1971,2. Авторское свидетельство СССР9 629631 кл, Н 03 К 5/04 опублик. 1978.
