Способ изготовления уплотнительных колец
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 193864
Автор: Пикалов
Текст

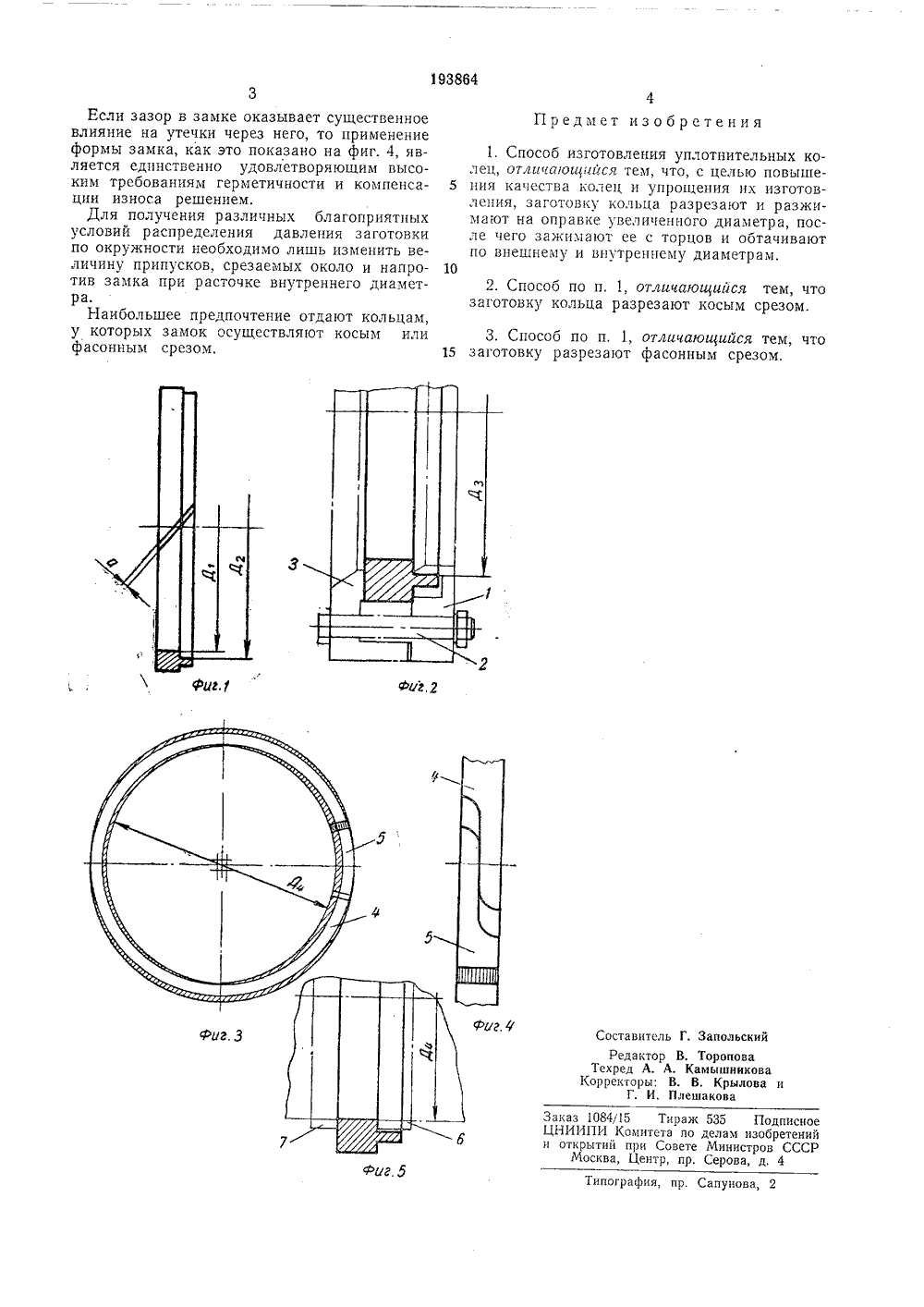

0 П И С А Н И Е Я 3864ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик, 471, 22 аявлено 15.Ч.1965 ( 1006583(25-2 рисоединением заявкиМПК Г 061 риоритетпубликовано 13.111,1967, Бюллетеньата опубликования описания 5 Х.1967 омитет по делам обретений и открытийри Совете МинистровСССР К 621-762.445(0 вторзобретенияаявитель ГОТОВЛЕНИЯ УПЛОТНИТЕЛЬН ПОС ОЛЕ Известен способ изготовления уплотнитель. ных колец внутреннего давления, по которому упругие свойства кольцам придают нагартовкой внешней поверхности. Такой способ сложен и трудоемок,Изготовление колец внутреннего давления методом термофиксации также связано с большими трудностями и практически не находит применения в промышленности.Предлагаемый способ позволяет повысить качество колец и упростить их изготовление. Для этого заготовку кольца разрезают и разжимают на оправке увеличенного диаметра, после чего зажимают ее с торцов и обтачивают по внешнему и внутреннему диаметрам. Заготовку кольца разрезают косым или фасониым срезом.Описываемый способ, благодаря своей простоте, легко поддается автоматизации. Кроме того, по этому способу легко получать эксцентричные кольца, у которых радиальная толщина постепенно уменьшается по направлению к разрезу.На фиг. 1 представлена заготовка кольца, общий вид; на фиг, 2 - схема заготовки, надетой на шайбы при обработке внутреннего диаметра; на фиг. 3 - схема срезания припусков заготовки кольца; на фиг, 4 - заготовка кольца, зазор в замке которого равен нулю; на фиг. 5 - заготовка, зажатая между шайбами при обработке внешнего диаметра. Предлагаемый способ состоит в следующем.Изготовляют заготовку кольца с внутренним диаметром Д, и технологическим выступом с диаметром Дз (см, фиг. 1). Далее заготовку 5 разрезают (а - ширина реза),Заготовку кольца разжимают, надевают(см. фиг. 2) внутренним диаметром Де технологического выступа па шайбу 1 диаметром Д. (Д, меньше Дз) и зажимают с торцов при О помощи, например, винтов 2 между шайбами Г иЗаготовка приобретает овальную форму.Если по условиям работы зазор в замке неимеет существенного значения, то зажатую с 5 торцов заготовку растачнвают по внутреннему диаметру Д(т. е, устраняют овал) до диаметра Д 1, на который будут надевать кольцо при работе.Если в рабочем состоянии необходимо уст- О ранить зазор в замке, то к одному из концовзаготовки кольца 4 присоединяется преимущественно сваркой или пайкой стержень 5, в сечении и по кривизне подобный заготовке, и затем заготовка растачивается по внутренне му диаметру, т. е. устраняется овал и все неровности сварки. По внешнему диаметру (см. фиг. 5) загтовку кольца обтачивают, зажав между ша ЗО бами б и 7 с торцов, которые затем обрабатвают под необходимый размер.193864 Фиг аж 535 Подписное по делам изобретений те Министров СССР р. Серова, д. 4 Заказ 108415 Ти ЦНИИПИ Комитета и открытий при СоМосква, Центр,ф ипография, пр. Сапунова,Если зазор в замке оказывает существенное влияние на утечки через него, то применение формы замка, как это показано на фиг. 4, является единственно удовлетворяющим высоким требованиям герметичности и компенсации износа решением.Для получения различных благоприятных условий распределения давления заготовки по окружности необходимо лишь изменить величину припусков, срезаемых около и напротив замка при расточке внутреннего диаметра.Наибольшее предпочтение отдают кольцам, у которых замок осуществляют косым или фасонным срезом. Предмет изобретения 1. Способ изготовления уплотнительных колец, отлииающиися тем, что, с целью повыше ния качества колец и упрощения их изготовления, заготовку кольца разрезают и разжимают на оправке увеличенного диаметра, после чего зажимают ее с торцов и обтачивают по внешнему и внутреннему диаметрам.10 2. Способ по п. 1, отличающиися тем, чтозаготовку кольца разрезают косым срезом. 3. Способ по п. 1, отличающийся тем, что15 заготовку разрезают фасонным срезом. Составитель Г. Запольский Редактор В, Торопова Техред А. А. Камышникова рректоры; В. В. Крылова и Г. И. Плешакова
СмотретьЗаявка
1006583
В. К. Пикалов
МПК / Метки
МПК: F16J 15/08
Метки: колец, уплотнительных
Опубликовано: 01.01.1967
Код ссылки
