Устройство для передачи вращения через герметизированную перегородку вакуум-аппаратов и аппаратов, работающих под давлением
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 148682
Автор: Руднев
Текст

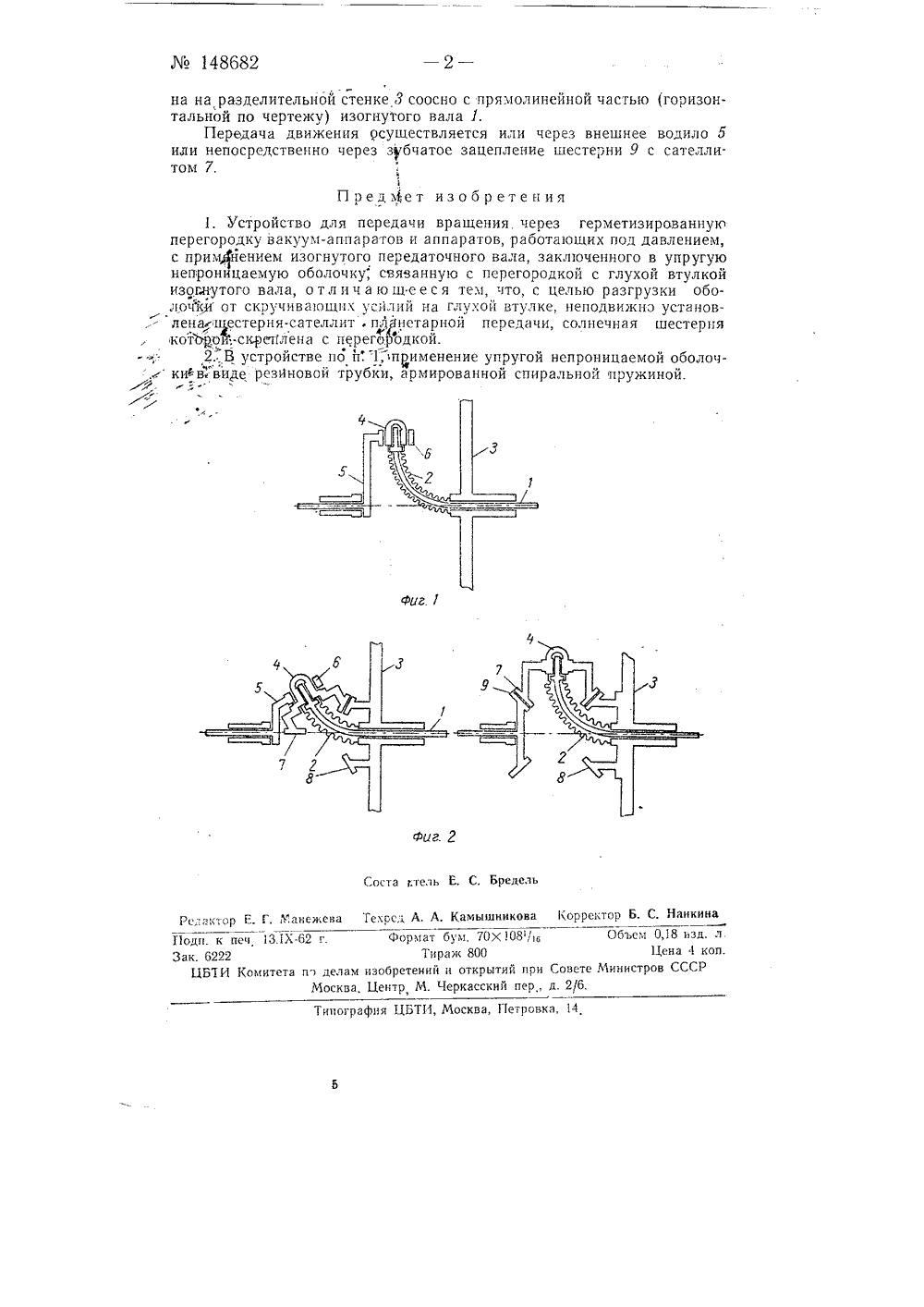

Лф 148682 Класс 47, 224 в ОПИСАНИ ЕЛЬСТВУ ВТО МУ СВ Г 1 одписная группа204 ев Е.В,Р УСТРОЙСТВО ДЛЯ ПЕРЕД ГЕРМЕТИЗИРОВАННУЮ П ППАРАТОВ И АППАРАТОВ, РАБЧИ ВРАЩЕНИЯ ЧЕРЕЗ РЕГОРОДКУ ВАКУУМ- ТАЮЩИХ ПОД ДАВЛЕ г за429370/25ытий при Совете Министров ретений3 за 1962 г. Заявлено 18 октября 195Комитет по делам изобретений и отк ликовано в Бюллетене изоб Известны устройства для передачи вращения через герметизированную перегородку вакуум-аппаратов и аппаратов, работающих под давлением, с применением изогнутого передаточного вала, заключенного в упругую непроницаемую оболочку, связанную с перегородкой и с глухой втулкой изогнутого вала.В предлагаемом устройстве, с целью разгрузки оболочки от скручивающих усилий на глухой втулке, неподвижно установлена шестерня- сателлит планетарной передачи, солнечная шестерня которой жестко скреплена с перегородкой.В устройстве может быть применена упругая непроницаемая оболочка в виде резиновой трубки, армированной спиральной, пружиной.На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - то же (второй вариант)Конец вала 1, проходящего сквозь непроницаемую стенку, изогнут и защищен упругой непроницаемой оболочкой 2, например металлическим сильфоном или резиновой трубкой. Эта оболочка одним концом жестко герметически укреплена на разделительной стенке 3, а другим также жестко герметически укреплена на глухой непроницаемой втулке 4, выполненной в виде подшипника качения или скольжения, Глухая втулка 4 надета на конец изогнутой части вала 1.Передача движения происходит посредством внешнего водила 5, связанного через внешний подшипник б с глухой втулкой 4.Согласно изложенному способу можно достичь практически неограниченного уменьшения силы трения в подшипниковом узле глухой втулки 4, если увеличивать прямолинейную часть изогнутого вала 1, на которой находится глухая втулка 4 а следовательно, разгрузить непроницаемую оболочку 2 от скручивающих напряжений.Другой вариант устройства, позволяющий полностью разгрузить гибкую непроницаемую оболочку 2 от скручиваюших напряжений. Этот вариант отличается от рассмотренного тем, что изогнутый вал 1 служит водилом эпициклического механизма, у которого шестерня сателлита 7 укреплена на глухой втулке 4, а солнечная шестерня 8 жестко укрепле148 б 82 на на разделительной стенке 3 соосно с прямолинейной частью (горизонтальной по чертежу) изогнутого вала 1.Передача движения осуществляется или через внешнее водило 5 или непосредственно через зубчатое зацепление шестерни 9 с сателлитом 7.Пред:фет изобретения 1, Устройство для передачи вращения через герметизированнук 1перегородку вакуум-аппаратов и аппаратов, работающих под давлением, с приммнением изогнутого передаточного вала, заключенного в упругую непроницаемую оболочку, связанную с псрегородкой с глухой втулкой изогнутого вала, отличающееся тем, что, с целью разгрузки обо- лочкИ от скручивакгщпх усилий на глухой втулке, неподвижно установленашестерня-сателлит, плвнетарной передачи, солнечная шестерняг ф укотЪцой-скреплена с перегородкой.2;. В устройстве по п. 1;применение упругой непроницаемой оболоч,. кФввиде резиновой трубки, армированной спиральной пружиной.фГ фиг. 7 фиг. Я Соста ктель Е. С, Бредель Реактор Е. Г. Манежева Техред А, Л, Камышникова Корректор Б, С. Чанкинам 018 изд ОбъеЦена 4 коп.Совете Министров СССРд. 2/6. Поди. к пеи 13.1 Хг. Формат бм. 70 Х 108 (1 Тираж 800 ЦБТИ Комитета по делам изобретений и открытий при Москва, Центр М. серкасский пер, Типография ЦБТИ, Москва, Петровка, 14
СмотретьЗаявка
429370, 18.10.1951
Руднев Е. В
МПК / Метки
МПК: F16J 15/52
Метки: аппаратов, вакуум-аппаратов, вращения, герметизированную, давлением, перегородку, передачи, работающих
Опубликовано: 01.01.1962
