F16H 15/01 — с применением намагниченного порошка или жидкости в качестве фрикционной среды между вращающимися элементами

Номер патента: 1193338

Опубликовано: 23.11.1985

Автор: Исламов

МПК: F16H 15/01

Метки: вариатор

...с возможностьюосевого перемещения в полостях.4-4 в 03 ернупо Составитель А.Матвееедактор Л.Зайцева ТехредЛ.Мартяшова оРРектоР А.Обручар аказ 7245/35 Тираж 897 ВНИИПИ Государственного коми по делам изобретений и 113035, Москва, Ж"35, РаушскПодписное ета СССРоткрытийя наб., д.45 Патент", г. Ужгород, ул. Проектная, 4 1 11Изобретение относится к машино- строению и предназначено для плавного регулирования скорости вращения ведомого вала.Цель изобретения - повышение надежности за счет снижения износа фрикционных поверхностей.На фиг.1 изображен вариатор, продольный разрез; на фиг.2 - разрез А-А на фиг.1. Вариатор состоит из двух фрикцион. ных конических элементов 1 и 2, наб-. ранных из чередующихся ферромагнитных и немагнитных дисков,...

Номер патента: 1240981

Опубликовано: 30.06.1986

Автор: Гаврилов

МПК: F16H 15/01

Метки: вариатор, конический, фрикционный

...за счет исключения изкорпуса емкости для размещения в ней ферромагнитной жидкости,10На фиг. 1 представлена конструктивная схема вариатора; на фиг. 2 - направление управляющего магнитного поля черезколлоидный слой. 5Фрикционный конический вариатор содержит корпус 1 и размещенные в нем ведущий 2 и ведомый 3 конусы. Поверхность одного из них, например ведомого 3, покрыта слоем 4 упругого пористого материала, пропитанного ферромагнитной жидкостью. 20 В качестве пористого материала может быть использована, в частности, губчатая резина.С целью исключения переноса наполнителя из пористого материала на поверхность конуса 2 поверх пористого слоя 4 расположен чехол 5, выполненный из плотной резины или специальной технической ткани.Таким же...

Номер патента: 1283463

Опубликовано: 15.01.1987

Автор: Банковский

МПК: F16H 15/01

Метки: вариатор

...и 16,взаимодей-. ствующих со спицами б,которые изменяют диаметр эластичныхоболочек 8 и 9.2 ил.ческие элементы 15 и 16, установлен-ные каждый в одном из цилиндров вершинами конусов навстречу друг другуи взаимодействующих конусной поверх" 5 ностью со спицами 6. Конические элементы 15 и 16 снабжены штоками 17 и18, которые выходят в отверстия кры"шек 13 и 14. Штоки соединены вилкой19 с общим приводом 20 поступательно"го движения.С конусными поверхностями конических элементов взаимодействуют спицы 6. С ведущим валом 1 соединен приводной двигатель 21Вариатор работает следующим образом,При включении двигателя 21 последний вращает ведущий вал 1 с полым20 цилиндром 4, в котором размещены спицы 6 сегментов 7 передающих вращающий момент на...

Номер патента: 1359528

Опубликовано: 15.12.1987

Авторы: Бансявичюс, Каримов, Рагульскис

МПК: F16H 15/01

Метки: вращательного, движения, поступательное

...может быть использовано в приборостроении при конструировании позиционирующих систем при необходимости малого времени разгона, торможения и реверса колес, звеньев и другихэлементов, в частности в приводахпозиционирования магнитных головокдисковых запоминающих устройств илиустройств выборки информации ЗВМ иминикомпьютеров, а также при конструировании быстродействующих электро, -механических приборов, прецизионныхскоростных узлов и механизмов дляполучения реверсивного движения ипреобразования вращательного движения в поступательное перемещение,Целью изобретения является уменьшение износа за счет исключения контакта между промежуточным элементоми приводным валом и уменьшение периода переходных процессов путем обеспечения возможности...

Номер патента: 1527438

Опубликовано: 07.12.1989

Авторы: Назаров, Шарыгин

МПК: F16H 15/01

Метки: вариатор

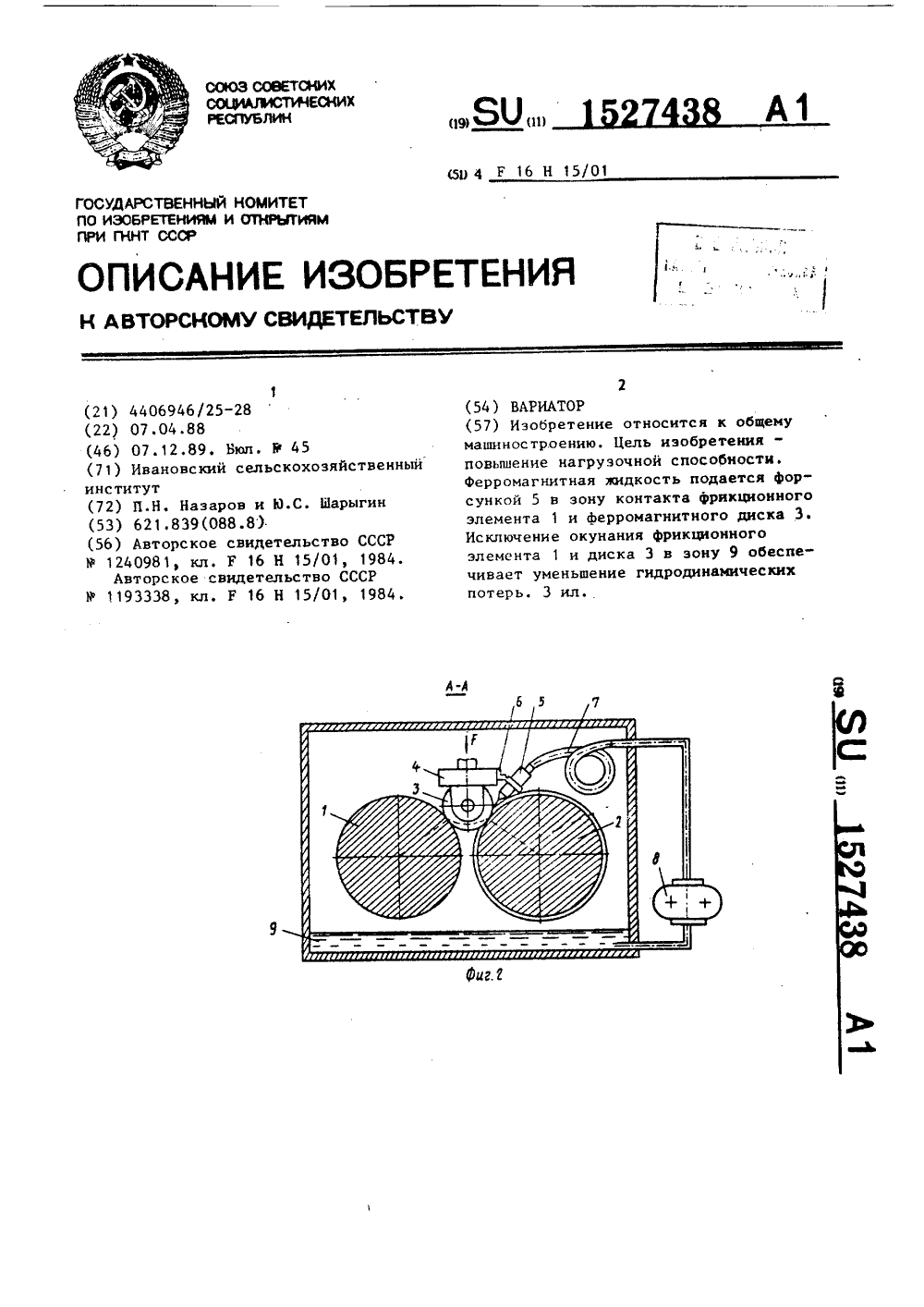

...10 примыкает источник 11 магнитного 35 поля.При другом выполнении вариатора (фиг. 3) магнитопровод приювает к валу 12, на котором подвижно, вдоль образующей фрикционного элемента 1, 40 установлен ферромагнитный диск с форсункой 5.Вариатор работает следующим образом.При вращении ведущего элемента 1 45 включается насос 8, который создает необходимое давление ферромагнитной жидкости в системе. Форсунка 5 начинает свою работу в момент создания прижимного усилия, действующего на ферромагнитный диск 3. Одновременно включается в работу источник 11 магнитного поля, который создает магнит, ный поток, замыкающийся через элементы и через поверхности контакта вращающихся элементов передачи. Ввиду того, что ферромагнитная жидкость обладает...

Номер патента: 1532762

Опубликовано: 30.12.1989

Автор: Исламов

МПК: F16H 15/01

Метки: вариатор

...в ферромагнитную жидкость О на некоторую глубину.Во фрикццоцных копгческих элементах выполнены цилиндрические полости 11, 12, коаксиальцые валам 8 и 9. В полостях устацовлец магнит 13, полюсы 14 и 15 которого соприкасаются с внутренней поверхцостью элементов 1; 2. Магнитный поток ма нита 13 захыкас тся и зазоре между фрцкциоццымц эгехегг;ци 2 через ферромагнитную жидкость, представляюгцую собой промежуточный элс хс цт. Ферромагццтцые диски,:,; конического элемента имсо,сб вде продолжений дисков цо див с,о; (, ,о 1. р элеъента 1) и выпогцепь:)и": го:,;.гц)и в окружном цаправ.ецц: г,. 4 недо. 4мого диска имеют аналогичные ребра, но выполненные плоскими.Стрелками показано направление вращения элементов 1 и 2.Вариатор работает следующим...

Номер патента: 1573264

Опубликовано: 23.06.1990

Авторы: Антонова, Ивашов, Оринчев, Степанчиков

МПК: F16H 1/06, F16H 13/12, F16H 15/01 ...

Метки: зубчатая, магнитная, передача

...за счет более простоговыполнения .ведомого элемента передачи и обеспечения ее работы в различ Оных кинематических исполнениях, атакже в режиме вариатора.На фиг,1 изображена. кипематическаясхема передачи; на Аиг,2 - вид А наФиг,1 15Магнитная зубчатая передача содержит ведущий элемент 1 с нарезаннымина нем зубьями 2 из магнитомягкогоматериала, установленный на валу 3,а также ведомый элемент из двух час Отей в виде диска 4 и закрепленной.нанем упругодеформируемой пленкой 5,установленный на валу 6. магнитныйпоток создается, источником магнитногополя - магнитом 7 и магнитной пленкой 5, выполненной из магнитотвердогокомпозиционного материала. В качествепримера показана передача с перпендикулярньии дсями вращения.Магнитная зубчатая...

Номер патента: 1702016

Опубликовано: 30.12.1991

Авторы: Горошков, Назаров, Русакова, Сизов, Соболев, Шарыгин

МПК: F16H 15/01

Метки: вариатор, конический, фрикционный

...между собой ведущий 2 и ведомый 3 конусы с параллельными осями, Конусы 2 и 3 выполнены иэ ферромагнитного материала,К торцовым поверхностям конусов примыкает магнитапровод 4 с установленным на нем источником 5 магнитного поля в виде, например, электромагнита или постоянного магнита. На поверхностях ведущего 2 и ведомого 3 конусов выполнены кольцевые канавки 6 и 7 соответственно. Устройство 8 для подачи ферромагнитной жидкости 9 выполнено в виде дозатора, установленного с возможностью перемещения вдоль образующей конусов и с воэможностью изменения угла наклона к образующей конусов для подачи струи ферромагнитной жидкости в зазор,На фиг,3-6 показаны варианты выполнения кольцевых канавок на поверхностях 5 10 15 20 25 30 35 40 45 50...

Номер патента: 1719751

Опубликовано: 15.03.1992

Автор: Исламов

МПК: F16H 15/01

Метки: вариатор

...с насосом, а последний - с емкостью. по крайней мере один из фрикционных элементов выполнен из магнитотвердого материала, а емкость выполнена в виде воронки, установленной на каретке и.обращенной горловиной к форсунке.На фиг. 1 изображен вариатор, продольный разрез; на фиг. 2 - разрез А-А на фиг.1; на фиг. 3 - разрез Б-Б на фиг. 1. Вариатор состоит из двух фрикционныхэлементов 1 и 2, установленных в корпусе 3на ведущем 4 и ведомом 5 валах, при этомпо крайней мере один из элементов, напри 5 мер, элемент 1 представляет собой магнит,т.е. выполнен из магнитотвердого материала.Фрикционные элементы могут быть изготовлены монолитно с валами, либо набра 10 ны на валах из кольцевых дисков,Над фрикционными элементами 1 и 2 накаретке 6 с...

Номер патента: 1724972

Опубликовано: 07.04.1992

Автор: Исламов

МПК: F16H 15/01

Метки: вариатор

...элемента 6. Полость коробки 20 трубкой 27 соединена с полостью 28 гидравлического цилиндра 29 с двусторонним штоком 30, а полость коробки 19 трубкой 31 - с полостью 32 цилиндра 29, тем самым камеры 11 и 12 полостей фрикционных элементов 5 и 6 гидравлически соединены соответственно с полостями 32 и 28 гидравлического цилиндра 29. Полости 10- 13, 18-21, 26 - 28, 31 и 32 заполнены гидравлической жидкостью (не показана),Для перемещения и фиксации в требуемом положении шток 30 с помощью шарнира 33 соединен, например, с само- тормозящей винтовой передачей (винт 34 и гайка 35), приводимой в действие вручную или (в схемах автоматизации) от привода. На штоке 30 может быть закреплена указательная стрелка 36 для определения положения штока...

Номер патента: 1733771

Опубликовано: 15.05.1992

Автор: Арсеньев

МПК: F16H 15/01

Метки: передача

...данная разность моментов регулируется чисто электрически путем пере 30 распределения токов в катушках 10 и 11,Управление перераспределением моментов на выходные валы 2 и 3 электрическимпутем и является основным положительнымэффектом передачи, Это упрощает ее уст 35 ройство и расширяет функциональные возможности,Ести требуется передать больший момент на вал 3, то скользящий контакт резистора 18 (фиг. 5 и 6) смещают (от середины)40 в другую сторону. Это вызывает увеличениетока в катушке 11 (по сравнению с токомкатушки 10), отчего сцепление элементов 6и 4 усиливается, На вал 3 (от элемента 6)передается больший вращающий момент.Электрическое управление передачей45 позволяет использовать (в качестве управляющего устройства) не только...

Номер патента: 1733772

Опубликовано: 15.05.1992

Автор: Арсеньев

МПК: F16H 15/01

Метки: коробка, передач

...определяется передачей: колеса 4 - колеса 7 - вал 2 - колеса 8 - колеса 13.Далее, если скоммутировать (включить) тот же ключ 26 в сочетании с другим ключом, например ключом 30 (фиг,2), то будут запитаны катушки 18 и 22 (фиг,1 и 2). От этого передача от ведущего вала 1 на вал 3 будет производится через пары колес 4,7,10,14. При этом передаточное отношение коробки будет иметь уже другое значение, определяемое соотношениями радиусов колес 4,7,1 0,14.Если же коммутировать ключ 26 в сочетании с ключом 31, т.е. запитывать одновременно катушки 18, 23, то в коробке выставится третье значение передаточного отношения, которое определяется соотношениями сцепленных в данное время колес 4,7,12,1 5.Таким образом, коммутируя ключ 26 в...

Номер патента: 1739243

Опубликовано: 07.06.1992

Автор: Арсеньев

МПК: F16H 15/01

Метки: механизм, передающий

...в прежнее (правое на фиг.З и 5) положение, а контакт ключа 23 переводят тоже в правое (по фиг.З и 5) положение. От этого напряжение источника 24 прикладывается к емкостной цепи от электрода 9 до электрода 20 (фиг.З и 5). Между рабочими электродами 11 и 13 образуется разность потенциалов, которая действует на электрореологическую , жидкость 21 (фиг.1 и 4), Жидкость 21 повышает свою вязкость, твердеет и колесо 2 сцепляется с колесом 3 у данных запитывающих электродов 11 и 13 (фиг.1 и 4), Вращение вала 5 передается на вал 4 через внутреннее сцепление колеса 3 с колесом 2.Передаточное отношение передачи при этом определяется соотношением диаметров сцепленных колес 3 и 2. В силу внутреннего сцепления колеса 3 с колесом 2 вал 4,...

Номер патента: 1753107

Опубликовано: 07.08.1992

Автор: Арсеньев

МПК: F16H 15/01

Метки: передача

...10, располо- нения двух коробок 21, 22 (фиг.4), управляйженных последовательно на конусе элемен мых всего двадцатью ключами 171-17 и24 - 24 (фиг.5), можно получить не менее стаЭлектрическая замена значений пере- разных значений общего передаточного отдаточного отношения является одним из ос- ношения. При этом все сто значений общего новных положительных качеств коробки передаточного отношения меняются чисто передач, При этом следует заметить, что 40 электрически, с помощью управляющего усреализация сцепления посредством элек- тройства 20(фиг.5) или компьютера.тричества от множества разных колец-элек- Следующим вариантом предлагаемого тродов 10, 13 и электрореологической устройства является вариант по фиг.7, кожидкости 16...

Номер патента: 1772481

Опубликовано: 30.10.1992

Авторы: Лазарян, Меликов

МПК: F16H 15/01

Метки: вариатор

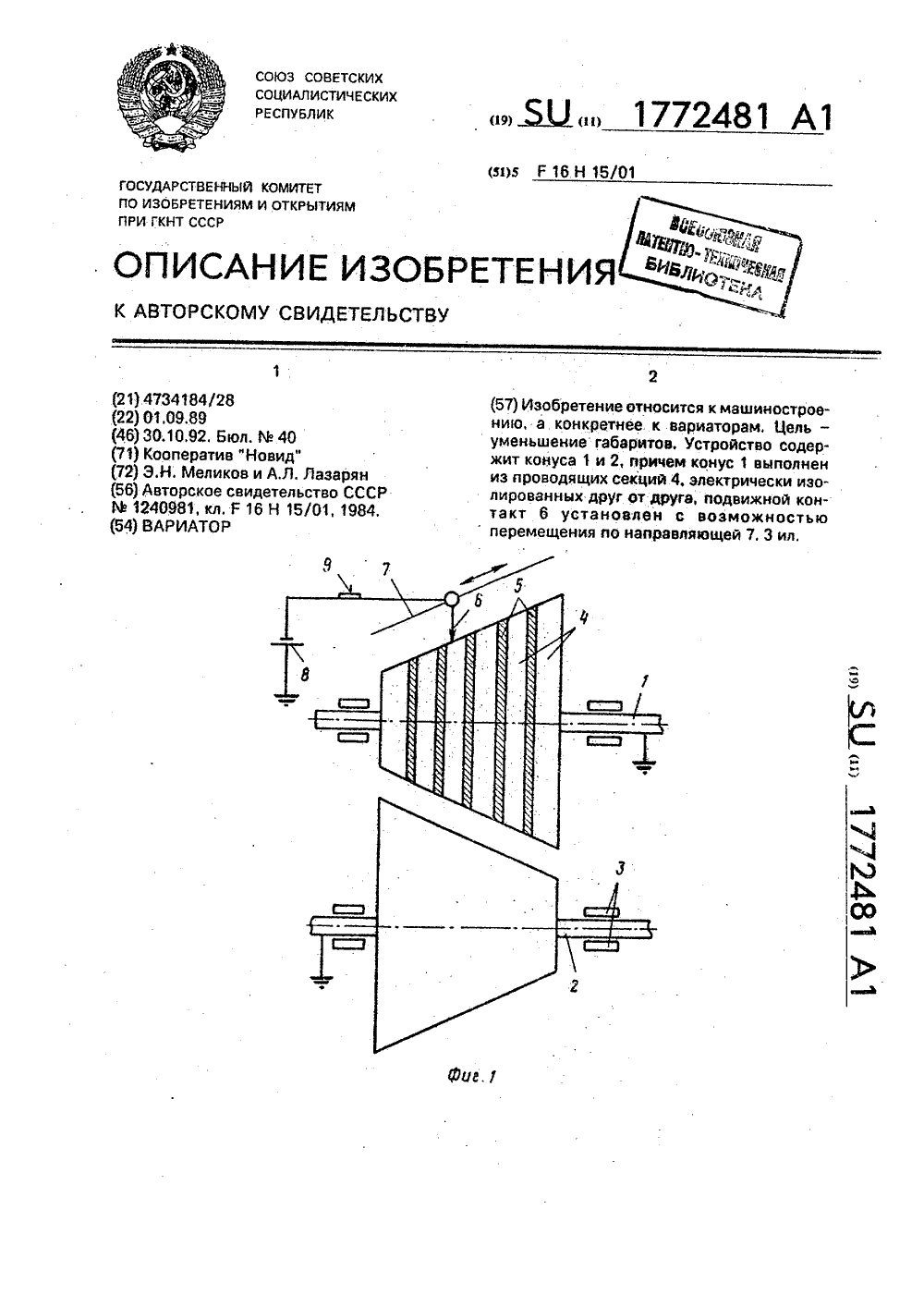

...секции 4 (фиг,З) конуса 1выполнены из двух слоев, причем прилежащие к оси вращения слои 11 секций 4 имеат. большое сопротивление,Устройство работает следующим образом,При включении в электрическую цепьисточника 8 питания контакт б, взаимодействуя с одной из секций 4, обеспечиваетвыравнивание потенциала соответствующей секции с потенциалом клеммы источника питания. Под действием электрическогополя в месте соприкосновения между соответствующей секцией 4 конуса и проводящейповерхностью конуса 2 электрареологическая жидкость обеспечивает сцепление конусов 1 и 2. Передвигая контакт 6 по ега направляющей 7, к источнику 8 питания подключают различные секции, в результате чего меняется придаваемый момент, т.е. обеспечивается...

Номер патента: 1803650

Опубликовано: 23.03.1993

Автор: Арсеньев

МПК: F16H 15/01

Метки: передача

...(или коммутатора).Второй вариант (фиг,2, 4) коробки передач строится на базе первого варианта (фиг.1, 3), он.имеет теже элементы и узлы, что и у первого варианта, которые на фиг,2, 4 обозначены теми же цифровыми позиционными обозначениями, что для фиг,1, 3, В частности, во втором варианте (фиг.2, 4) имеются те же конусовидные передающие элементы 1, 2, валы 3, 4 и пакет секций магнитопроводов 10 (с катушками 12), что были описаны ранее.Особенностью второго варианта коробки (фиг.2, 4) является то, что в коробку передач введен третий конусообразный передающий элемент 19, выполненный полым, вал 20, соединенный с конусом-элементом 19, а также дополнительный пакет секций магнитопроводов с катушками.Конус-элемент 19 выполнен аналогично ранее...
