Виброизолирующая подвеска с угловым позиционированием

Загрузка...

Номер патента: 1825909

Опубликовано: 07.07.1993

Авторы: Василенко, Шайморданов

МПК: F16F 15/00

Метки: виброизолирующая, подвеска, позиционированием, угловым

...8 одинаковой длины. жестко закрепленных к концам рычагов 2 и основанию 7, ОВиброизолирующая подвеска с угловым С) позиционированием работает следующим ЧО о.б разом.При колебаниях основания 7 виброизолируемый объект 4, установленный на виброизоляторах, также совершает колебательные движения. Вследствие различий в жесткости виброиэоляторов, несовпадения центра масс прибора с центром жесткости системы виброизоляторов, различий в амплитудах, фазах, частотах вибросмещений мест уста 18259093 4навки виброизоляторов на основании 7 воз- Предлагаемая виброизолирующая подникают моменты, направленные на измене- веска с угловым позиционированием обес- ние углового положения виброизолируемогопечивает повышение точности определения обьекта 4...

Устройство для пространственного гофрирования проволок

Загрузка...

Номер патента: 1814580

Опубликовано: 07.05.1993

Автор: Шайморданов

МПК: B21F 3/04

Метки: гофрирования, проволок, пространственного

...на одном конце водила с возможностью взаимодействия с последней, подкрепленного к ней ролика, причем направляющий элемент для подачи проволоки в зону формирования гофр выполнен в виде закрепленной на свободном конце водила фильеры, а зубчатые элементы выполнены в виде шестерен с цевочным зацеплением.Применение подающей проволоку подвижной фильеры, совершающей возвратно-поступательное движение вдоль линии зацепления шестерен, обеспечивает получение пространственного гофрирования проволоки, Причем применение шестерен с цевочным зацеплением обеспечивает регулирование гофра, а изменение размаха возвратно-поступательного движения фильеры обеспечивает регулирование ширины гофра, Применение пространственного гофра с регулируемой...

Способ изготовления упругодемпфирующего элемента из проволочного материала

Загрузка...

Номер патента: 1785474

Опубликовано: 30.12.1992

Автор: Шайморданов

МПК: B21F 21/00

Метки: проволочного, упругодемпфирующего, элемента

...фарги шестигранно а Папученн 1 Сч предло онкыг способам сотовый упругалег 1 пф 1 рующ 1 а эпегЧанг предстанпчет едута (ганапцтную) деталь спа 1 ноц прагтранст- ГЕННОЙ форыц, ОбладаОШуа НЫСаГИГН дЕ- г пфирующцгчц снацстг чг иНа фиг 1 ГЭООР 3,1 свн ГаТ С ЭЭН ПаДНЫ 1 ПЧ эпсгЧентагнч в фарге шестигранны прцэг:1; н фиг 2 - отпрессаванныц сотов цц 1 пр гадегпфирующци элемент, на фиг 3 - 1 сэт с эа ладны 1. эпег ентамц н виде ппастцн, 1 э ф 11 г -1 - отпрессаганны 1- эле 1 ент иэ гчата с ээ пэднымц эпегЧ 1 чнтага в нцде ппастцн перед ега растчг 1 ган.ег 1 да Гэбраэанан 1,ч сат1 э ставпенис упругсдгпф.рующега эп 1 г нта иэ прагапочнага гзатериэпа Ос, - шестг и четсч следющабра эспПрогапа" Э ) 7 СЗА д 1 эгЧетрагч 0,09 мм нэгцнаот н спираль с...

Способ получения упругодемпфирующего элемента

Загрузка...

Номер патента: 1768812

Опубликовано: 15.10.1992

Авторы: Семенова, Шайморданов

МПК: F16F 1/36

Метки: упругодемпфирующего, элемента

...стеклопластик по стеклопластику, реализуемых в пятнах контактов стеклопластиковых нитей,Целью изобретения является повышение качества готового изделия, Положительный эффект достигается за счет повышения иэносостойкости УДЭ путем повышения иэносостойкости стеклопластиковых нитей и за счет увеличения ресурса работы УДЭ путем снижения коэффициента трения,Указанная цель достигается тем, что в известном способе получения УДЭ, заключающемся в том, что отрезки троса иэ стеклопластиковых нитей пропиты вают связующим, полимериэуют, навивают в спираль. формируют заготовку в пресс-форме с последующим прессованием и повторно полимеризуют, перед предварительной полимериэацией отрезки троса покрывают1768812 Составитель Л.СеменоваТехред...

Способ получения упругодемпфирующего элемента

Загрузка...

Номер патента: 1657793

Опубликовано: 23.06.1991

Авторы: Семенова, Шайморданов

МПК: F16F 1/36

Метки: упругодемпфирующего, элемента

...выполняют из стеклопластиковых нитей, пропитывают их связующим, затем полимериэуют, покрывают слоем смазки, а после прессования осуществляют повторную полимеризацию, Способ позволяет повысить демпфирующую способность УДЭ за счет возрастания коэффициента трения между элементами и удельной статической прочности УДЭ. Трос из стеклонитей диаметром, например, 0,5 мм протаскивают через ванну с эпоксидным связующим холодного отвердения ЭДи фильеру, удаляющую излишек связующего, Затем пропитанный трос предварительно полимеризуют в течение 5 ч. Полученная вязкость обеспечивает сохранение троса из стеклонитей заданной геометрической формы, Затем отрезки троса пропитывают слоем парафина толщиной 0,02 мм и навивают в спирали с диаметром и шагом 3 -...

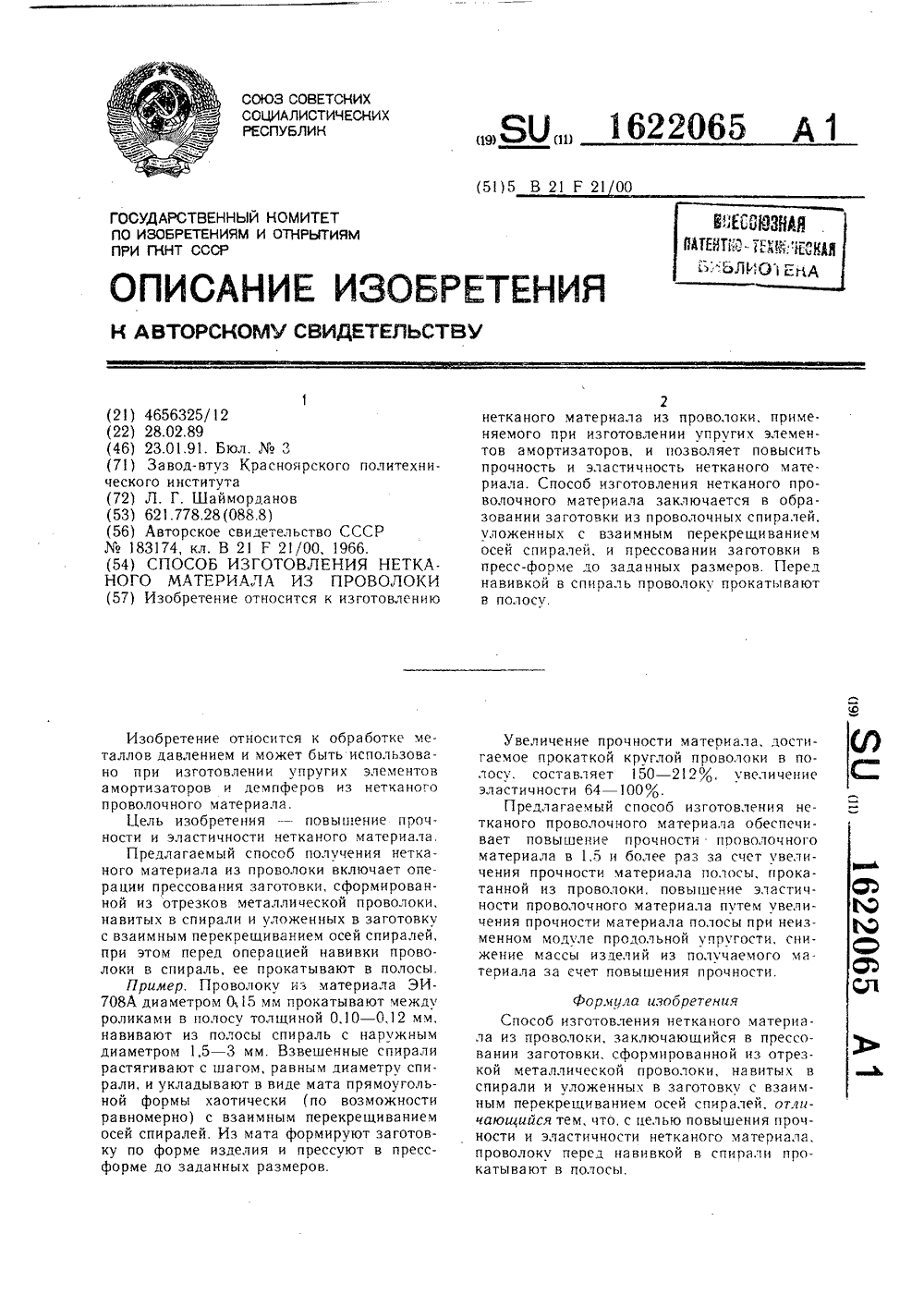

Способ изготовления нетканого материала из проволоки

Загрузка...

Номер патента: 1622065

Опубликовано: 23.01.1991

Автор: Шайморданов

МПК: B21F 21/00

Метки: нетканого, проволоки

...из полосы спираль с наружным диаметром 1,5 - 3 мм. Взвешенные спирали растягивают с шагом, равным диаметру спирали, и укладывают в виде мата прямоугольной формы хаотически (по возможности равномерно) с взаимным перекрещиванием осей спиралей. Из мата формируют заготовку по форме изделия и прессуют в прессформе до заданных размеров. ЯО 1622065 нетканого материала из проволоки, применяемого при изготовлении упругих элементов амортизаторов, и позволяет повысить прочность и эластичность нетканого материала. Способ изготовления нетканого проволочного материала заключается в образовании заготовки из проволочных спиралей, уложенных с взаимным перекрещиванием осей спиралей, и прессовании заготовки в пресс-форме до заданных размеров. Перед...

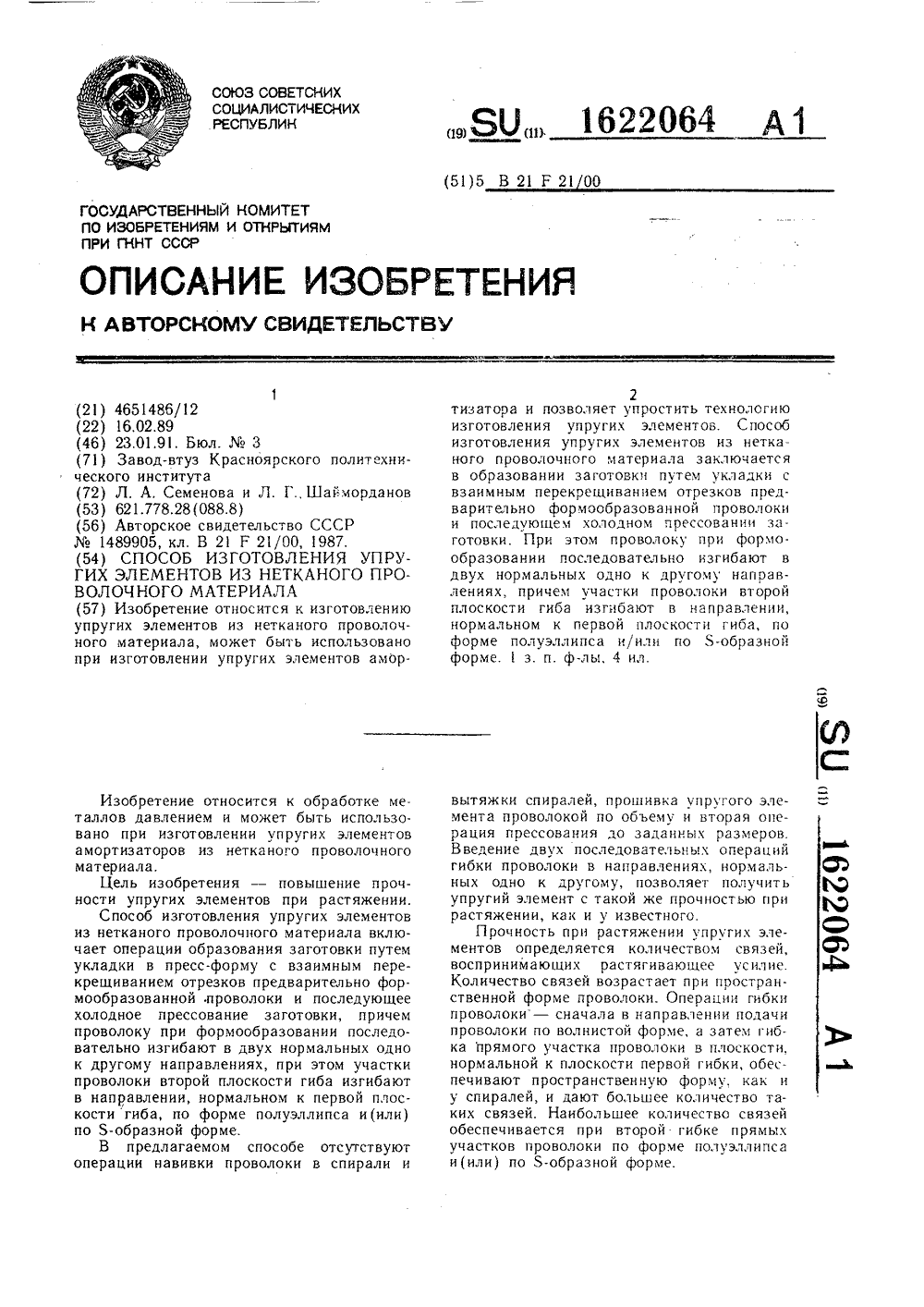

Способ изготовления упругих элементов из нетканого проволочного материала

Загрузка...

Номер патента: 1622064

Опубликовано: 23.01.1991

Авторы: Семенова, Шайморданов

МПК: B21F 21/00

Метки: нетканого, проволочного, упругих, элементов

...гибки проволоки в направлениях, нормальных одно к другому, позволяет получить упругий элемент с такой же прочностью при растяжении, как и у известного,Прочность при растяжении упругих элементов определяется количеством связей, воспринимающих растягивающее усилие. Количество связей возрастает при пространственной форме проволоки. Операции гибки проволоки - сначала в направлении подачи проволоки по волнистой форме, а затем гибка прямого участка проволоки в плоскости. нормальной к плоскости первой гибки, обеспечивают пространственную форму, как и у спиралей, и дают большее количество таких связей. Наибольшее количество связей обеспечивается при второй гибке прямых участков проволоки по форме полуэллипса и(или) по 5-образной форме.зНа...

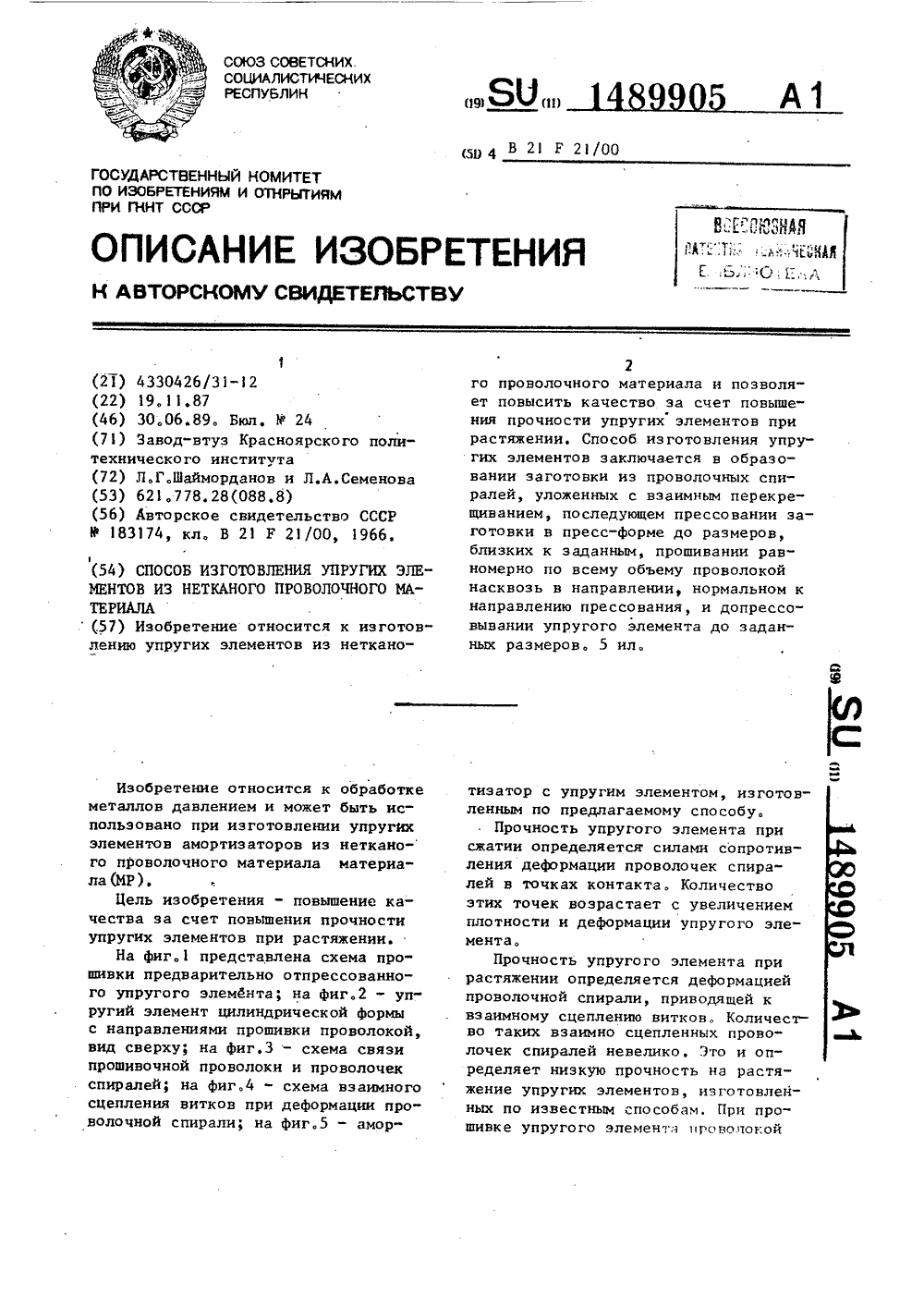

Способ изготовления упругих элементов из нетканого проволочного материала

Загрузка...

Номер патента: 1489905

Опубликовано: 30.06.1989

Авторы: Семенова, Шайморданов

МПК: B21F 21/00

Метки: нетканого, проволочного, упругих, элементов

...размеры. Поэтому прошивку выполняют после прессования,при котором размеры упругого элемента становятся близкими к заданным, После прошивки упругий элемент окончательно прессуют с целью получения заданных размеров, т.е. калибруют.П р и м е р. Проволоку ЭИдиаметром 0,15 мм навивают в спираль с наружным диаметром 1,5 + 0,01 мм и взвешивают с точностью ф 1%, Взвешен ные спирали растягивают до шага 1,5- 1,7 мм и хаотически (по возможности и равномерно) укладывают в виде мата прямоугольной формы. Мат скатывают в виде рулона и помещают в пресс-форму. З 0 Полученную заготовку прессуют в продольном направлении, при этом давление прессования меньше заданного, Неполностью отпрессованный упругий элемент равномерно по всему объему прошивают...

Амортизатор

Загрузка...

Номер патента: 1414969

Опубликовано: 07.08.1988

Авторы: Белоусов, Семенова, Шайморданов

МПК: F16F 13/00

Метки: амортизатор

...элемента.На фиг. 1 изображен амортизатор, общий вид, продольный разрез; на фиг. 2 схема упорядоченной структуры материала; на фиг. 3 - разрез А - А на фиг. 2,Амортизатор содержит корпус 1 с разделительной диафрагмой 2 и крышками 3 и 4 и кольцевой элемент из двух частей 5 и 6, выполненных из многослойно намотанной проволочной спирали, охваченной корпусом 1 с радиальным натягом, и стянутых стяжкой 6, к которой крепится объект, шаг спирали выбирается в пределах 1 - 2,5 диаметров спирали.Амортизатор работает следующим образом.Динамические нагрузки, действующие на корпус, гасятся кольцевым упругим элементом. При деформировании этого элемента появляются силы трения между ними, зависящие от сдавливающей нагрузки и коэффициента...
