E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 251483

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Дорожного, Жигалов, Новиков, Пугач, Седов

МПК: E02D 13/10, E02D 7/12

Метки: дизель-молотасо, сваей, соединения

...петлей 13, прц помощи которой свая 14 захватывается за строповочный штырь 15. Длина строп выбрана таким образом, что рамка находится близко от 10 точки подвески. Во время подъема молотасвая вывешивается на стропах и, принимая вертикальное положение, заходит автоматически в нижнюю часть наголовника.После наведения сваи на точку погружения 15 молот вместе со сваей опускается, и свая пол.ностью заходит в наголовник,Достигается поставленная цель соединениемверхней части наголовника посредством серег и упругих элементов с осью, пропущенной через отверстие, образованное в шаботе дизель- молота, причем наголовник выполнен с,выступами, к которым прикреплены одни концы строп, а другие концы их соединены со сваей посредством рамки.На чертеже...

Номер патента: 252203

Опубликовано: 01.01.1969

Авторы: Государственный, Ибрагимов, Качнов, Петросов, Проектный

МПК: E02D 7/22

Метки: винтовой, завинчивания, сваи

...А на по Б - Б на ержит к еханизм едмет изобретения Устройсгсваи, включсом, механотличаюш,еавтом атичеЗО стВОлом сВ Известны устройства для завинчивания винтовых свайвключающие кабестан с зубчатым колесом, механизм захвата ствола сваи и канат.Целью изобретения является обеспечение автоматического соединения кабестана со стволом сваи.Достигается это тем, что канат закреплен одним концом на зубчатом колесе кабестана, а другим - на корпусе механизма захвата ствола сваи, имеющего эксцентриковые кулачки, установленные с возможностью поворота относительно сваи. Корпус механизма захвата ствола сваи выполнен с карманамив которые вмонтированы серповидные колодки, взаимодействующие с канатом.На фиг. 1 изображено описываество; на фиг, 2 - то же,...

Номер патента: 252204

Опубликовано: 01.01.1969

МПК: E02D 13/10

Метки: наголовник, свайный

...наголовника соединены между собойпри помощи отгибных закраин направляющих 25стенок 2, 8 и резино-тканевого покрытия Б.Точно так же тонкостенный корпус крепитсяк наковальне. Тонкие стенки, связанные между собой и с наковальней вышеуказанным образом, а затем по верху плотно обмотанные зо слоями резины б и корда 7 (в сыром состоянии с последующей вулканизацией), образуют прочную и легкую систему, Так, например, одна нить капронового корда при статическом нагружении выдерживает на разрыв до 150 кг. В силу своих конструктивных особенностей, а также в результате расположения нитей корда, стенки описываемого наголовника имеют способность к упругой податливости при воздействии распорных усилий со стороны упругой прокладки 8 при ее...

Номер патента: 252205

Опубликовано: 01.01.1969

Автор: Черепенин

МПК: E02D 27/48

Метки: столбчатый, фундамент

...путем включения в работу грунта, в нем блоки выполи метра с уменьшением диаме 20 фундамента и между ними тальные элементы, напримерщии из отдруга пусточто, с целью фундамента ьшей толщиазного диак основанию гы горизонсти,остояг натем,остиболены ртразажалопа Известны столбчатые фундаменты, состоя. щие из отдельных установленных друг на друга пустотелых блоков.Целью изобретения является повышение несущей способности фундамента путем включения в работу большей толщи грунта,Достигается это тем, что блоки выполнены разного диаметра с уменьшением диаметра к основанию фундамента и между ними зажаты горизонтальные элементы, например лопасти,На фиг. 1 изображен описываемый фундамент; на фиг. 2 - то же, поперечный разрез по лопастям.Фундамент...

Номер патента: 252207

Опубликовано: 01.01.1969

Авторы: Бел, Жарницкий

МПК: E02D 17/16, E02F 3/47

Метки: добычи, переработкигрунтов, подводной

...10 соединен с землесосом 15 гибким шлангом 1 б. Напорный трубопровод 17 соединяет землесос с классифицирующим устройством 18. Для перемещения 15 установки при разработке грунта по забоюна плавучем основании установлены четыре папильонажные лебедки 19,Работает установка следующим образом.Установка, перемещаясь по забою папильо нажным способом, при помощи лебедок 19разрабатывает грунт грейферным краном 2 и поднимает его грейфером б через проем 5 в плавучем основании 1 на поверхность, Затем, с помощью гидроцилиндра 4, изменяют 25 вылет стрелы 3, и грейфер разгружается вгрунтовый колодец 8, свободно плавающий в проеме 7 плавучего основания. Благодаря плавучести, возникающие при разгрузке грейфера значительной емкости ударные и весо вые...

Номер патента: 252381

Опубликовано: 01.01.1969

Авторы: Дежнна, Омский, Тюменцева

МПК: E01C 3/04, E02D 3/12

Метки: автомобильных, аэродромов, возведения, грунта, дорог, оснований, покрытий

...показатели грунта. Достигается это тем, что в грунт естественной влажности вводят дистиллат гидроформпнга в количестве 0,1 - 1,0 сот веса грунта, после чего его смешивагот с цементом и уплотняют. Способ заключается в следующем.Б предназначенный для укрепления грунт при его естественной влажности вводят полимер - мистиллат гидроформинга в,количестве 0,1 - 1,0 сот веса грунта (отходы ароматического оензина нефтеперерабатывающик заводов). Полимер состоит из непредельнык углеводородов (14 - 16% ) и ароматическик углеводородов (84 - 86 о)При приготовлении смеси на месте строительства полимер вводят при помощи фрезы за 1 - 2 раза, затем вводят цемент и грунт уплотняют,При приготовлении смеси в стационарной установке полимер подают самотеком...

Номер патента: 252932

Опубликовано: 01.01.1969

Авторы: Левин, Мороз, Проектно, Солдаткин

МПК: E02D 7/18

Метки: грунт, погружения, стержней

...ползуна Изобретение относится к устройствам для погружения в грунт тонких длцнномерцых стержней заземлгпощих контуров на строительствах промышленных и энерге гпческих сооружений.Известные устройства вклочаот раму с направляющими, вибромолот и насадок с захватом.Цель изобретения - уменьшить деформации погружаемых в грунт стержней, Достигается это тем, что в предлагаемом устройстве па направляющих рамы с возможностью возгратно- поступательного перемещения установлена штанга, На штанге смонтирован посредством ползуна насадок с захватом.На чертеже представлено описывае;ое устройство.Устройство содержит раму 1, связанный с ней вибромолот 2, насадок 3 с захватом 4 для забиваемых стержней и штангу 5 с забцваемым в землю наконечником о п...

Номер патента: 252933

Опубликовано: 01.01.1969

Авторы: Смирнов, Треть

МПК: E02D 13/06

Метки: параметров, погружения, рабочих, свай

...отказе и силу сопротивления погружению Рс, саответствующупо даннсму отказу сваи и упругой деформации,Для определения величины отказа е и упругой. деформации с необходимо:снять динамометр, трос полиапаста и по. движные блоки;закрепить колодками опытную сваю так, чтооы между нижним концам сваи и упругим элементом был зазор 10 - 20 м,и;установить записывающий прибор, проверить вращение барабана вклаченпем его двигателя в электрическую сегь;закрепить на подвижной свае самописец, а затем сваю закрепить жестка на опытной свае так, чтобы самописец вмесге с подвижной сваей были внутри барабана записывающего прибора;установить, если не был установлен ранее, молот на опытную сваю;подготовить м олат к пуску;включить записывающий прибор;9573...

Номер патента: 253666

Опубликовано: 01.01.1969

МПК: E02D 5/38

Метки: 253666

...сваи могутбыть равной или, как это показано на чертеже, разной длины. Сверху ребра д примы- Зо кают к кольцевои диафрагме 9, над которой устанавливается:пологий конический раструб 10.Инвентарная обсадная труба 2, снабжен:ная наконечником 8 и башмаком 4, с закрепленным на ней вибратором продольно-вращательного действия устанавливается на месте изготовления сваи. При включении вибратора труба погружается на требуемую обмотку. Затем внутреннюю полость трубы начинают, заполнять бетонной смесью при одновременном медленном виброизвлечении трубы, При этом радиальные ребра 8 совершают продольно-вращательные движения и взаимодействуют с бетоном всей поверхностью. Причем при вращательной составляющей движения это взаимодействие происходит...

Номер патента: 254550

Опубликовано: 01.01.1969

Авторы: Белкинд, Бриц, Всесоюзный, Кантор, Стрельников, Эфрос

МПК: E02D 7/12

Метки: дизель-молот

...воздуха (от постороннего источника) в подпоршневое пространство направляющего цилиндра через кран управления с нагнетательными клапанами 12,В конструкции предлагаемого рабочего органа предусматривается принудительная смазка трущихся поверхностей от лубрикатора 14 по трубопроводу 15.Воздушный буфер в верхней части герметически закрыт крышкой 1 б, имеющей пружинный амортизатор 17, предотвращающий удар о крышку при чрезмерно высоких взлетах поршня,Для предотвращения отрыва рабочего органа от грунта или сваи объем воздушного буфера выбирается с таким расчетом, чтобы максимальная сила от давления воздуха, действующая на крышку буфера, была меньше суммарного веса неподвижных частей рабочего органа.Шабот 8 имеет возможность перемещаться в...

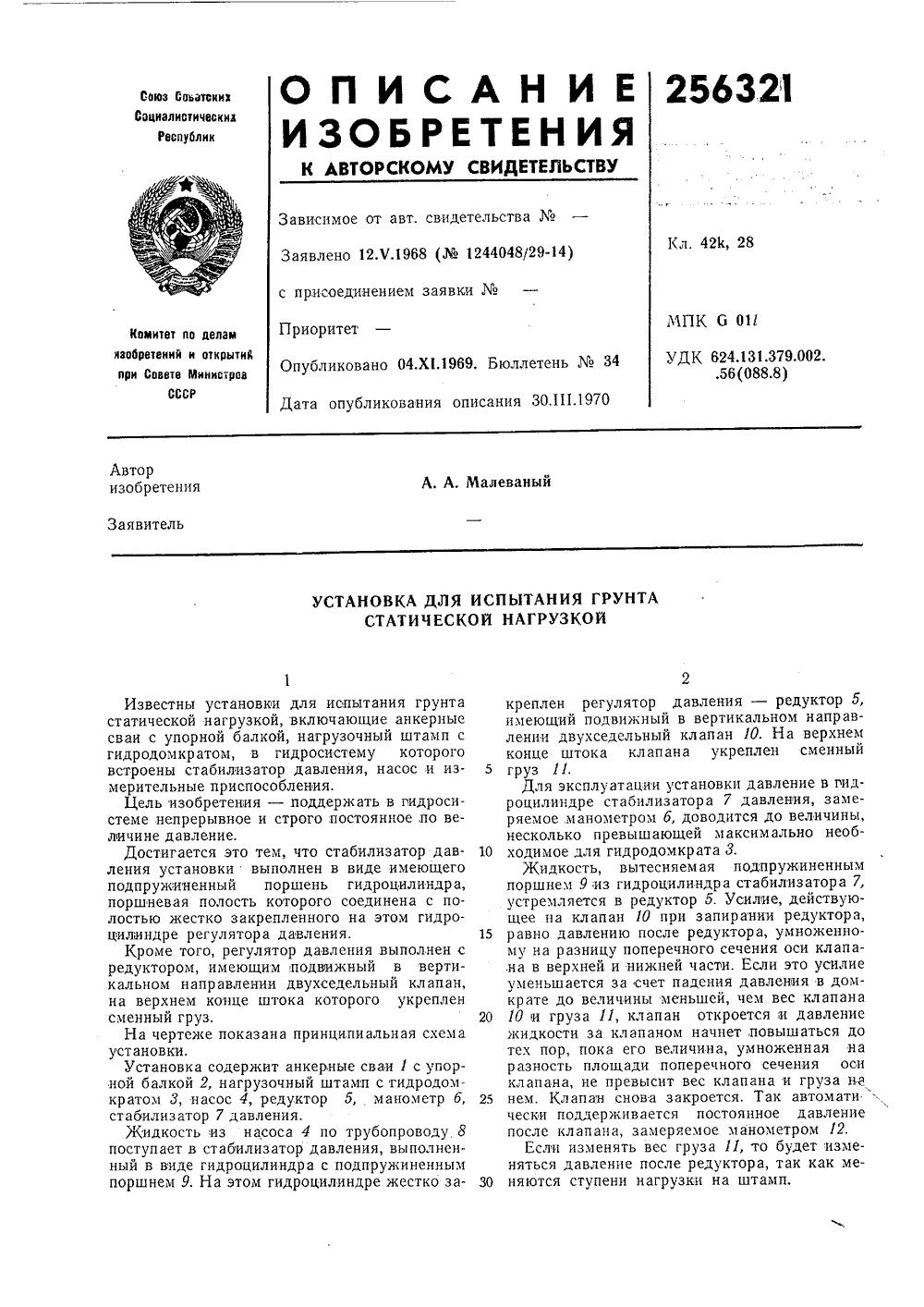

Номер патента: 256321

Опубликовано: 01.01.1969

Автор: Малеваный

МПК: E02D 1/02, G01L 1/02

Метки: грунта, испытания, нагрузкой, статической

...жестко закреплен регулятор давления - реимеющий подвижный в вертикальноленин двухседельный клапан 10. Наконце штока клапана укреплен5 груз 11,Для эксплуатации установки давление в гидроцилиндре стаоилизатора 7 давления, замеряемое манометром б, доводится до величины,несколько превышающей м аксим ально нео б 10 ходимое для гидродомкрата 3.Жидкость, вытесняем ая подпружиненнымпоршнем 9 из гидроцилиндра стабилизатора 7,устремляется в редуктор 5. Усилие, действующее на клапан 10 при запирании редуктора,15 равно давлению после редуктора, умноженному на разницу поперечного сечения оси клапа,на в верхней и нижней части. Если это усилиеуменьшается за счет падения давления в домкрате до величины меньшей, чем вес клапана20 10 и груза 11, клапан...

Номер патента: 256580

Опубликовано: 01.01.1969

Авторы: Жукинский, Журавлев, Канюка, Лозинский, Научно, Специальное, Шейнбаум, Щептицкий

МПК: E02D 15/02, E04G 21/04

Метки: бетоноукладочная, самоходная

...применения большого,количества ручного труда, имеют большие габариты и т. д.В предлагаемой бетоноукладочной машине устранены отмеченные выше недостатки,Достигается это тем, что механизм подьема стрелы выполнен в виде домкрата, шарнирно закрепленного на поворотном основании и воздействующего на ферму стрелы у ее основания, а на свободном конце стрелы подвешена звеньевая воронка с пакетом вибраторов.На фиг. 1 схематически изображваемая машина; на фиг, 2 - стрелным транспортером,Самоходная бетоноукладочная маши Стрела смонтлрована с возможностью пово рота в горизонтальной плоскости посредствоммеханизма поворота 8, состоящего нз двойного шарнирного упорного подшипника, зубчатой передачи, червячного редуктора, тормозной муфты с тормозом и...

Номер патента: 259705

Опубликовано: 01.01.1970

Авторы: Андрейченко, Гришин, Дав, Давыдов, Медовский, Новов, Сергеев, Слоевский, Теренецкий, Тупиков

МПК: E02D 11/00

Метки: грунт, опор, столбчатых, установки

...16. Одна из челюстей в плоскости разъема имеет два Т-образных паза п,прижимную колодку 17, соединенную горизонтальным шарниром 18, Другая челюсть имеет прижимную колод. ку 19 с вертикальным шарниром 20, две поворотные головки 21 с рукоятками 22, входящими в зацепление с Т-образными пазами первой челюсти, упорные планки 23 с коннчески. ми отверсгпямп, клинья 24 с овальными от3верстиями и одного лновоо толкателя 25, приводимого в действие винтом 2 б.Устройство снабжено лидером (на чертежах не показан) для,проходки лидерных скважин, состоящим из трубы,с коронкой на нижненем конце и имеющим в верхней части выходное отверстие для грунта, а также конусные отверстия для присоединения к вибропогружателю.Устройспво работает следующим...

Номер патента: 260525

Опубликовано: 01.01.1970

Авторы: Верстов, Всесоюзный, Либин, Санитарно, Скипа, Специальных, Цейтлин

МПК: E02D 7/18

Метки: например, погружения, свай

...например, свай, характерной особенностью которото является то, что рабочий орган подвешен на пружинах к подвижной раме, установленной на тележке с возможностью перемещения в вертикальной плоскости с помощью привода.Настоящее изобретение развивает основное, его целью является обеспечение работы устройства при погружении обсадных труб,Достигается это тем, что подвижная рама соединена с обхватывающей обсадную трубу кондукторной колонной посредством гибкой связи, например тросами, один из которых пропущен через закрепленные на кондукторной колонне ролики,На фиг. 1 представлено описываемое устройство; на фиг, 2 в разр по А - А на фиг. 1.Устройство состоит из дебалансного механизма 1, электродвитателя 2, подвески 3, пружин 4, подвижной...

Номер патента: 260526

Опубликовано: 01.01.1970

Автор: Никитский

МПК: E02D 7/26

Метки: погружения, полых, свай, секционных

...пружина б, закрепленная другим концом на крышке 7, располагаемой непосредственно на головной полой свае 1.Принцип работы предлагаемого приспособления заключается в следующем. Концевая нижняя часть сваи устанавливается в точку предполагаемой забивки.Затем сваебойный механизм 8, на которомпостоянно закреплено приспособление со смон тированными на стержне секциями, подходитк ,концевой части сваи и опускает одновременно с помощью двух лебедок (на чертеже не показаны) молот с приспосоолением и секции сваи.10 Стеряень входит в полость нижней секциисваи и упирается в ее закрытую концевую часть.Рабочий орган сваебойного механизма, действуя на наголовник 4, передает одновременно 15 энергию на жесткий стеряень 5 и пружину б,стержень, ударяя...

Номер патента: 260528

Опубликовано: 01.01.1970

Авторы: Вальковский, Дрожжин, Левин, Попов

МПК: E02D 15/08

Метки: рельсовомупути, спуска, тележка, трубопровода

...а другой - посредством замка. Это упрощает технологичо спуска труб различногодиаметра в водоем,Кроме того, замок состоиг из крюка ичага, шарнирно соединенных с балкой, и пли, соединенной с подвеской.На фиг. 1 изображена описываемая тележка,общий внд; на фиг, 2 - то же, вид сбоку; нафиг. 3 - технология спуска трубопровода, 20Две полые боковины 1 тележки опираютсяна колеса 2 и в верхней части соединяются поперечной балкой 3, один конец которой оканчивается цапфой 4, обеспечивающей подвижность боковин относительно друг друга и позволяющей получить равномерное распределение нагрузки, На балке 3 смонтирована гибкаяподвеска 5, один конец которой закреплен впроушине б, а другой -- на рычаге 7, связанном с крюком 8, шарнирно закрепленным на ЗО...

Номер патента: 263474

Опубликовано: 01.01.1970

Авторы: Басе, Всесоюзный, Елисаветский, Научно, Новиков, Шевцов

МПК: E02D 1/04, G01N 1/08

Метки: буровому, действия, оборудованию, стакан, ударного

...предназначенных для работы на установках ударного действия.Целью изобретения является удержанне не. связного грунта при извлечении стакана из скв аж,ины.Для этого корпус стакана выполнен по длине составным с телескопически соединенными между собой частями, верхняя из которых на конце, противоположном хвостовику, имеет кольцо.По окружностями кольца расположень гие вертикальные пластилины.На чертеже схематичесии изображен предложенный стакан, общий вид.Корпус стакана состоит из телескопическими соединенных между собой частей 1 и 2. Стакан содержит хвостовик 3 и режущий башмак 4.На конце верхней части 2, противоположном хвостовику т, имеется кольцо 5 с вертикальными упругим:и пластинаии 6.В процессе проходки скважины стакан...

Номер патента: 263476

Опубликовано: 01.01.1970

Автор: Осипов

МПК: E02D 5/80

Метки: анкеров, устройства

...этого раствор в скваиине прогревают путем пропускания электрического тока через металлические стержнями, заложенные в раствор и отстоящие один от другого на расстоянии до 3 см,Способ поясняется чертежом.Осуществляют способ следующим образом.Сначала бурят скважину диаметром в два раза большим диаметра анкерного стержня. В скважину на полную высоту ее вводится цементный раствор 1, в который затем вставляют металлические стержни 2, отстоящие друг от друга на 3 сл,:и прогревают цементный раствор, пропуская электрический ток через стержни, в результате чего происходит твердение раствора.Прогрев производят при напряжениями 49 в в течение 24 - 12 час соответственно при температуре (+20) - :(+90). Причем цементный раствор в этих условиях...

Номер патента: 263477

Опубликовано: 01.01.1970

Авторы: Верстов, Всесоюзный, Осьмаков, Рубин, Специальных, Ханович, Цейтлин

МПК: E02D 7/18, E02D 9/02

Метки: других, извлечения, погружения, подобных, свай, элементов

...попарно Устройство включает вибровозбупродольно-вр ащательного действияскрепляющуюся с погружаемымэлементом 3.Вибровозбудитель снабжен шестьми, укрепленными на наружных повкорпуса устройства. Бойкими 4,и 5 рсоответственно на крышке и днищеи 7, а также 8 и 9 расположены диаметрально противоположных точкахвых поверхностей.Вибровозбудительохватывающей его р5 него и нижнего осн10 и 11.На каждом из оснований смонтирнижняя 12 и верхняя 13 наковальни,каждой из боковых стоек имеются еще по наковальни И, 15 и 1 б, 17. Центральнложение вибровозбудителя 1 обеспечивстержнем 18, жестко вмонтированным ввальни 12 и 13 и пропущенным по ходовсадке через отверстие в корпусе вибро5 доителя. Работает устройство следующим 25 При вращениями...

Номер патента: 263478

Опубликовано: 01.01.1970

Авторы: Виноградов, Карнач, Тернрос, Управление

МПК: E02D 15/10, E02F 3/627

Метки: каменных, набросныхоснований, планировщик, подводных

...фланг. 2 - то же, ванд спереди.Пл анировщик содержит тр анспортирующие понтоны 1, между которыми с помощью шарнирно закрепленных тяг 2,подвешен пл анировочный орган 3, Последний представляет собой маятник, выполненный в виде плоской, например, железобетонной плиты, на таранных частях 4 которой имеются сменные металлические накладки со скосами 5,Тяги выполнены регулируемыми по длине прои помощи осей б верхних шарнирных скреплений 7, входящих в отверспия 8.Между понтонами смонтированы консольные кронштейны 9, несущие на своих концах блоки 10, которые в совокупности с направляющими блоками 11 и приводной лебедкой 12 образуют приводной механизм. аоот ледую ерез олоки планиро к поверхности вод ает под действием ом планировочный даряется об...

Номер патента: 263480

Опубликовано: 01.01.1970

Авторы: Ананьев, Браиловский, Бюро, Железобетона, Назымко, Новинский

МПК: E02D 27/44

Метки: железобетонное, оборудование, основание

...на расстояние не менее диаметра детали.На фиг. 1 схематически отзображено описываемое железобетонное основание, вид в плане, разрез по А - А и продольный разрез; на фиг. 2 - закладная крепежная деталь, узел Б.Железобетонное основание 1:из бетона 2, усиленного арматурным каркасом 8, снабжено крепежными закладными деталями 4 с внутренними нарезными гнездами б для болтов, крепящих оборудованяе. Каждая крепежная деталь выполнена с шероховатои поверхностью, например из стали периодического профиля би имеет длину, равную толщине основания 1. Наружный диаметр В крепежной 5 детали в 1,8 - 2,3 раза превышает диаметр т 1болта, крепящего оборудование. При этом каждая крепежная деталь может быть удалена от каркаса 3 на расстояние а не меньше...

Номер патента: 263957

Опубликовано: 01.01.1970

Авторы: Политинский, Рыбин

МПК: E02D 7/00, G01M 15/00

Метки: испытания, молотов, сваебойных

...свае,На чертеже, показан описываемый стенд.Стенд включает опору 1, тормозные колодки 2, шахту д для сваи, стендовую сваю 4,ползун 5, траверсы б, подпружиненные валы 7,рычаги 8, 9 и 10, винтовые тяги 11 и профильный кулачок 12.Каждая из колодок 2 траверсами б соединена с валами 7, Один из валов посредством рычагов 8, 9 и 10 соединен с ползуном 5, взаимодействующим с профильным кулачком 12, закрепленным на свае.Стенд работает следующим образом.Свая 4 закрепляется в колодках 2 так, чтобы ее кулачок 12 располагался выше ролика18 ползуна 5. На сваю устанавливается молот и запускается, При перемещении сваи кулачок оттесняет от себя ползун 5, рычаги 8 отжимают пружины 14, в результате чего колодки прижимаются к свае до тех пор, пока ролик 13...

Номер патента: 264232

Опубликовано: 01.01.1970

Авторы: Бахолдин, Смирнов, Устинов, Ушаков

МПК: E02D 5/52

Метки: железобетонной, забивной, сваи, соединение, стыковое, частей

...и подземных сооруженийюро Центрального научно-исслеительных конструкций Части сваи соединены между собой трубчатой деталью 4, закрепленной жестко на однойиз частей сваи, например 1, и выступающей запределы ее торца на расстояние, равное 0,4 -5 1,0 внутреннего диаметра соединительной детали. Расстояние это определяется в каждомконкретном случае фактическим эксцентриситетом расчетного усилия, действующего в стыковом соединении. Конец соединительной де 10 тали выполнен с внутреннеи фаской б, конецвторой из соединяемых частей сваи, например 2, имеет сминаемый в продольном и прочный в поперечном направлении наружныйслой, выполненный, например, из отрезка ас 15 бестоцементной трубы б.Труба б имеет поперечную наружную, например,...

Номер патента: 264233

Опубликовано: 01.01.1970

Авторы: Бомбусов, Пилюгин

МПК: E02D 7/06

Метки: молот, свайный, электромеханический

...закрепленной на рамезом, что в одном крайнем положении он ооеспечивает замыкание частей гайки на резьбевала 12, а в другом - выводит их из зацепления.Кулачок закреплен на валу 19 поворотного 5коромысла 20, длинное плечо которого заканчивается контргрузом 21 для замыкания частей гайки, а короткое - педалью 22, при достижении ударной частью молота верхнего положения педаль упирается в ограничитель высоты подъема 23, укрепленный на верхней частирамы, и:поворачивает коромысло, размыкаячасти полугайки.Для стопорения коромысла в крайних положениях применено тормозное устройство, со Бстоящее из сектора 24 с насечкой, укрепленного на ударной части молота, подпружиненной планки 25 с такой же насечкой, смонтированной в средней части длинного...

Номер патента: 264235

Опубликовано: 01.01.1970

Авторы: Мошинец, Оленин, Турин

МПК: E02D 5/56, E02D 7/22

Метки: винтовых

...винтовой лопастишарнирно присоединен нож с возможностьюпринудительного поворота вокруг находящейся в плоскости винтовой лопасти оси, причемпривод поворота ножа размещен внутри насадки, К нижней части насадки присоединенвиброконус, внутри которого смонтированвибратор.На чертеже показано предлагаемое устройство в продольном разрезе.Устройство содержит штангу 1, насадку 2с винтовой лопастью 3, гнездо 4, виброконус 5со смонтированным внутри него вибраторомб, поворотный нож 7, редуктор 8, штангу 9и трос 10,Нож шарнирно присоединен к лопасти 3с возможностью принудительного поворотавокруг оси, находящейся в плоскости винтовой лопасти.Погружение устройства производят с включенным вибратором. После погружения назаданную глубину вращением штанги 9...

Номер патента: 264239

Опубликовано: 01.01.1970

Авторы: Бй, Дусье, Изобрете, Касаткин, Киселев, Петухов, Попков, Потулова, Турин

МПК: E02D 7/18, E02F 5/32

Метки: грунтов, мерзлых, разрушения

...15 стержнеи 13. Под воздействием обратных удароз, передаваемых клинучерез стержни 13 и ударную плиту 2, происходит выбивание клина,Предмет изобретения Устроиство длтов, включающее 0 ко прикрепленны Известные устройства для разрушения мерзлых грунтов, включающие вибромолот с клином, жестко прикрепленным к ударной плите, и подвеску, не обеспечиваот,перехода вибромолота на различные режимы работы.Изобретение, позволяет устранить этот недостаток, Достигается это тем, что концы подвески соединены попарно между собой посредством коромысла, воздействующего на размещенные с боковых сторон клина подпружиненные стержни.На фиг. 1 изображено предлагаемое устройство, вид спереди; на фнг, 2 - то же, вид сбоку,Устройство состоит нз клина 1, жестко...

Номер патента: 264675

Опубликовано: 01.01.1970

Авторы: Кошаров, Лившиц, Хов, Шейнблит

МПК: E02D 27/38

Метки: опора, резервуара, сферического

...относится к опорам для сферп. ческих резервуаров, включающим основание,Целью описываемой опоры является снижение напряжений в оболочке рсзервуара, а также устранение краевого эффекта.;:уто достигается тем, что основание опоры выполнено в виде заполненного жидксстью сосуда с вогнутой крышкой из эластичного мате. риала, прпнима 1 ощей форму опираемой на нее оболочки резервуара. Кроме того, на сосуде смонтирована сообщающаяся с нпм трубка пе ременной высоты для создания регулируемого давления.1.1 а чертеже представлена описываемая оповление в сосуде устанавливается высотой а жидкости в трубке. В верхней части ки установлен регулятор б уровня жидко. 1. Опора для сферического резервуара,включающая основание, от гичаюсг 1 аяс,ч тем, о...

Номер патента: 264742

Опубликовано: 01.01.1970

Авторы: Дол, Кий

МПК: E02D 1/02

Метки: взаимодействия, груитом, исследования, сваи

...следующим образом.Перед началом испытаний устанавливаютзазор между опорной площадкой штанги и гайкой 7, Величина зазора составляет не менее 40 лл 1 и должна быть больше, величины 25 критического перемещения для данного со.стояния грунта. Зазор фиксируется путем закрепления, штанги в наголовнике винтами 12.Затем устройство забивают в грунт, приэтом грунтозащитный кожух опирается на 30 опорную площадку штанги, После забивки от 264742винчивают винты и освобождают штангу. Загружая устройство вертикальными силами, исследуют сопротивление трения на боковой поверхности. Лобовое сопротивление вдавливанию наконечника на этом этапе отсутству ет, так как грунтозащитный кожух и штанга могут свободно смещаться относительно корпуса на величину...

Номер патента: 264987

Опубликовано: 01.01.1970

Авторы: Бойко, Гришков, Зубакин, Чепелев

МПК: E02D 5/14

Метки: бетонных, заделки, ограждающих, трещин

...кислоты, Одновременно с этим включают источник постоянного тока и вакуумный насос.,Градиент 20 напряжения от источника постоянного электрического тока принимается равным 1 - 3 в/см.Разрежение, создаваемое вакуумным насосом, контролируют по ртутному манометру.25 Под воздействнем давления, постоянногоэлектрического тока и вакуума раствор перемещается в теле бетона от площадного анодаинъектор а к площадным катодным электродам. Одновременно из катодов по шлангу от водится вода, поступающая в них под дейст264987 Составитель И. Кроткова Техред Л. В. Куклина Корректор А. М. Глазова Редактор Г. Яковлева Заказ 1474/11 Тираж 500 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская...

Номер патента: 264988

Опубликовано: 01.01.1970

Авторы: Кузнецов, Лобанов, Новосибирский, Потапов

МПК: E02D 5/38

Метки: грунте, набивых, образования, обсадная, песчанб1х, свай, труба

...2 в грунт, аплиты 12 в плиту 10.Включается вибропогружатель, и труба погружается на заданную глубину,После выключения вибропогружателя через1 О створки 4 труба загружается песком.Вибропогружатель вновь включается и поднимается вместе с центральным стержнем 3до упора фланца 9 в закраины плиты 10 и далее вместе с трубой на высоту около 0,5 м.15 При подъеме и вибрации в течение 10 - 15 сеюстяжное кольцо 11 спадает с башмака 2, и оноткрывается, песок через открытые створки 4и башмак 2 просыпается вниз. После этого,вибропогружатель вместе с центральным2 О стержнем 3 опускается до упора плиты 12 вплиту 10. При движении вниз створки 4 поддавлением просыпавшегося вниз песка принимают горизонтальное положение и упираютсяв упорное кольцо 5. При...
