E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 195972

Опубликовано: 01.01.1967

Авторы: Введенский, Всесоюзный, Меламут, Мелиорации

МПК: E02B 7/06, E02D 17/18, E02F 3/88 ...

Метки: 195972

...создается возможность намывать сооружения из лессовидных и других связных грунтов,Каждый разводящий трубопровод расположен по откосу поперек обвалования на высоте 2 - 3 и от поверхности намыва. На его конце укреплен перфорированный намывной патрубок б с заглушенными торцами, из которогопульпа в тело сооружения 2 подается тонкими струями.Разводящие трубопроводы оборудованы задвижками б для регулирования намыва и переключения подачи пульпы в смежные картына период сушки. По мере намыва разводящие трубопроводы наращивают вверх по от.косу,Перфорированные намывные патрубки под 15 держиваются на весу разводящими трубопроводами и подвесными опорами 7, которыеупираются своей нижней частью во внутренний откос дамбы обвалования 8. По мере...

Номер патента: 195974

Опубликовано: 01.01.1967

Авторы: Ленинградска, Чепелев

МПК: E02D 3/11

Метки: глинистых, грунтов, закрепления, илистых, электрохимического

...другими ионами и участвовать вобразовании гидроокиси Са(ОН)в щелочнойсреде.В результате вторичных реакций, происходящих между гидроокисью кальция и углекислотой, содержащейся в грунтовом растворе, или минеральными частицами, образуются карбонаты и гидросиликаты кальция, придающие грунту повышенную прочность и водостой кость,В кислой среде ион кальция не участвует в образовании легко растворимых солей и эффекта закрепления пе производит. Ионы окисного железа и алюминия при взаимодействии с находящимися в грунтовом растворе ионами ОН, СОз, ЯО з и др. образуют прочные водонерастворимые соединения. Наиболее бла. гоприятной для этих реакций является кислая среда.Кроме того, попы А 1" ц Ре" участвуют в образовании большого числа коллоидных...

Номер патента: 195975

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Дмитревич, Дорожного, Лызо

МПК: E02D 7/14

Метки: молот, свайный

...как на деталях молота, так и на деталях копра. Эта нагрузка вызывает повышенный износ нижней части направляющих ударной части и направляющих элементов мачты копра.В предлагаемом свайном молоте на одной из смежных поверхностей ударной части и направляющих, а также шабота и направляющих смонтированы подпружиненные тела качения, что позволяет уменьшить динамические нагрузки при ударе и снизить потери на трение,На чертеже изображен свайный молот в продольном разрезе.Молот состоит из шабота 1, ударной части 2 и направляющих 3, В тело шабота и ударной части вставлены тела качения 4, прижнмаемые к направляющим с помощью упругих элементов, например тарельчатых пружин б. Между шаботом и ударной частью с одной стороны и стенками направляющих с...

Номер патента: 195976

Опубликовано: 01.01.1967

Авторы: Верстов, Всесоюзный, Санитарно, Специальных, Цейтлин

МПК: E02D 13/10, E02D 7/18

Метки: наголовник, погружения, свай

...15 с противоположно размещенными собачками, которые могут остановить вращение барабана. Храповое колесо останова 14 имеет три-четыре зуба, соответствующие ступеням нажатия пружины 10. Храповое колесо останова 15 имеет один зуб.Перед установкой вибромолота на сваю 16 (т. е. в исходном положении) пружины 10 не натянуты, рама 2 опущена, поверхности клиновых башмаков 5 и колодок 4 разобщены, Собачки остановов 15 препятствуют вращению барабанов 12 и позволяют установить вибромолот б на сваю 16.После установки вибромолота тросы 8 ослабевают и собачки остановов 15 легко выводятся из-под зубьев храповых колес. Затем при натяжении тросов 8 барабаны 12 поворачиваются и наматывают тросы 7, которые с помощью блоков 11 поднимают раму с клиновыми...

Номер патента: 195977

Опубликовано: 01.01.1967

Авторы: Верстов, Иванов, Савинов, Цейтлин

МПК: E02D 13/10

Метки: вибропогружателя, закрепления, оболочке, свае

...6, выполняющая роль подъемной траверсы, а также переходного элемента между захватом и сваей-оболочкой 17, состоит из плиты 18 и жестко присоединен. ного к ней стакана 19, внутри которого и рас положен захват.Работа устройства. Траверса-переходник э надевается на шпильки 20 сваи-оболочки 17 и закрепляется гайками. После этого стропы подъемного механизма заводятся в отверстия 21 и свая-оболочка ставится в положение за бивки, Затем поднимается вибропогружатель 16 и заводится в центральное отверстие подьемой траверсы-переходника. Далее, по мере опускания корпуса 6 захвата внутрь подъемной траверсы-переходника с помощью центрирующего конуса 7 будет происходить центрцрование вибропогружателя 16 относительно...

Номер патента: 195978

Опубликовано: 01.01.1967

Автор: Сергеев

МПК: E02D 27/02, E02D 27/32

Метки: 195978

...но для панельн зонтальные ле20 ми вертикальн ность качания отличающийся устойчивости з лентами фунда25 с обеих продо перемычки,енточног ого здан рты и ра ЫЕ ЭЛЕМЕ 1 в напра тем, что дания, ме мента, в яьных ег о типа преимущсствен 1 я, включающий горизмещенные между ниты, имею 1 цне возможвлении вдоль здания,с целью повышения жду горизонтальными средней части здания о сторон, образованы Изооретение относится к фундаментам ленточного типа преимущественно для панельного здания, компенсирующим температурные и усадочные деформации здания.Известны фундаменты такого типа, включающие горизонтальные ленты и размещенные между ними вертикальные элементы, имеющие возмоукность качания в направлении вдоль здания.В предложенное фундаменте между...

Номер патента: 195979

Опубликовано: 01.01.1967

Авторы: Пантелеев, Перетрутов, Рукавцое

МПК: E02D 33/00, G01N 3/08, G01N 33/24 ...

Метки: 195979

...- ускорение монтажа цдемонтажа установки. Для этого оца выполнена с разъемными захватами в виде охватывающих каждую анкерную сваю полубугелей, Последние шарнирно соединены междусобой и прикреплены к балке с помощью тяги винтов, располагаемых эксцентрично относительно главцых осей инерции анкерных свай.На фиг. 1 изображена предлагаемая установка, общий вид; ца фиг. 2 - то же, разрезпо А - А ца фиг. 1.Установка содержит балку 1, домкрат 2 иразъемные захваты в виде охватывающихкаждую анкерную сваю 3 полубугелей 4. Вполки полубугелей вмонтированы оси 5. Наних надеваются раздвижные пластины 6,плотно прижимающие полубугели к гранямсваи путем завинчивация гаек 7, Сверху кполкам полубугелей прикреплены фланговымишвами серьги 8, К ним...

Номер патента: 196499

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Кортунов, Магистральных, Скоморовский, Спиридонов

МПК: E02D 13/00, F16L 1/20

Метки: обладающего, плавучестью, погружения, положительной, трубопровода

...неооходцмой нагрузки ца трубопровод. Деление ца отсеки позволяет регулировать расположение равнодействующей нагрузки.Величину нагрузки в соответствии с диаметром и плавучестью трубопровода можно регулировать в зависимости от заполнения емкости и объемного веса заполнителя,Поперечная устойчивость устройства обеспечивается складным упором (связью) 5, снабженным колесом илц скользящцм элементом (салазкамц, понтоном и т. и.). Упор может быть соединен с поддерживающей параллельно перемещающейся конструкццей, например краном, трактором, автомашццоц ц т. п,196499 Состя)ис,ь Д. 1 оа Ова сдактор 3. Н, Ииесева Тскре; Л. Л, Камышииковаорректоры: В. В. Крылов и Л. В. Наделяев аказ 192319 Тираж 535 Г 1 одписиое111 ИИПИ Комитета по делам...

Номер патента: 196626

Опубликовано: 01.01.1967

Автор: Цейтлин

МПК: E02D 13/08, E02D 7/18, E02F 5/20 ...

Метки: виброгрейфер, грунта, извлечения

...в грунифером при ого диаметть выполнежестко засеки только е центральна отсеки рунт. Грунт этом случае р начинаета лидируюа грунт конжины. Прит последний с присоединением заявкиПриоритет Известны виброгре для извлечениягрунта, содержащие в р и цилиндр заборного устройства.Особенностью описываемого виброгрейфераявляется то, что в цилиндре заборного устройства предусмотрены жестко закрепленные перегородки, образующие по всей высоте устройства изолированные отсеки. Отсеки могутбыть расположены по всей окружности цилиндра или только по кольцевой части окружности. Такой виброгрейфер работает с повышенной производительностью,1-1 а фиг. 1 представлена схема виброгрейфера; на фиг, 2 - виброгрейфер в забое; нафиг. 3 - виброгрейфер для...

Номер патента: 196630

Опубликовано: 01.01.1967

Авторы: Вите, Общественных, Патов, Проектный

МПК: E02D 7/20, E02F 5/18, F16L 1/00 ...

Метки: грунте, образования, посредством, прокола, скважин

...направляющей иглы 3. К каждому сектору прикреплен с помощью резьбовопо соединения шток 10 и поршень 11, Поверхность секторов по линии разреза конус- ного наконечника шлифуют, а прп эксплуа тации - смазывают графитовой смазкой, Радиальные усилия секторов в направлении от оси устройства воспринимаются поверхностями контакта штоков 10 и отверстий 12 в передней диафрагме 4, которые шлифуют или О цементируют.Внутри цилиндров 13 размещены возврат. ные пружины 14 (правый цилиндр на фиг. 1 изображен в разрезе,. хотя он и не попадает в плоскость разреза наконечника). Стяжными болтами 15 и задней диафрагмой 16 цилиндры 13 прижищрт к диафрагме 4 и к внутреннему выступу кортуса. Этими же болтами присоединен к задней диафрагме 16 корпус золотников 17...

Номер патента: 197077

Опубликовано: 01.01.1967

Авторы: Бош, Юсифов

МПК: C11D 10/02, E02D 7/10, E02D 7/14 ...

Метки: «люларан», композиция, металлических, моющая, поверхностей

...моющих и дезинфицирующих свойств композиции, в ее состав введены в качестве неорганической соли алюмоаммоцийные квасцы, в качестве поверхностно- активного вещества - сульфонол и в качестве минеральной кислоты - соляная кислота,Композиция имеет следующий состав (вес. %): алюмоаммонийных квасцов 91 - 97, сульфонала 4,5 - 5,5, и соляной кислоты средней концентрации 0,7 - 1,3.Композиция представляет собой мелко грацулировацпый, слегка влажный порошок серого цвета, не образующий комков и це изме цяющийся при хранении.Композиция хорошо растворяется в воде, растворы при взбалтывапии пенятся; рН 1 О 7 О- ного водного раствора композиции в дистиллированной воде составляет 3,1, в водопроводной воде 3,9, поверхностное натяжение 42,5...

Номер патента: 197240

Опубликовано: 01.01.1967

Авторы: Запруцкий, Оргавтодорстрой, Подгорный, Хацет, Шоссейных

МПК: E02D 1/02, G01N 7/18

Метки: влажности, грунта, кальция, карбида, полнощью, прибор

...прибор позволяет упростить испытания и повысить перметизацню.5С этой целью он выполнен со съемным, располагаемым в полости корпуса стаканом, имеющим в верхней своей части отьерстия н крышку в виде чашки. Последняя прижимается винтом объемлющего коромысла, концы 10 которого закреплены на корпусе прибора,На чертеже показан описываемый прибор в разрезе по вертикали.Прибор включает корпус 1, в полости которого располокен съемный стакан 2. Снизу к корпусу на резьбе навинчена подставка 3, в которой установлен манометр 4 с уплотнениязш б и б. Манометр снизу закрыт сеткой 7, удерживающейся пружинным кольцом 8. В корпусе прибора закреплен вентиль с ниппе лем 9.Стакан 2 изолирован вверху прокладкой 10 и имеет сфсрнчес 1(ое дно...

Номер патента: 197448

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Дмитревич, Дорожного, Зовикин, Лызо

МПК: E02D 7/10, E02D 7/14

Метки: молот, свайный

...на сгидрозажима 18 при падении давления в гидросистеме отжимается пружиной 21 и освобождает сваю. Амортизатор 22 устраняет жесткий удар шабота по корпусу при большой осадке сваи. Корпус опирается на шабот через упоры 23. Шабот передает удары по свае чеоез упругий элемент 24,Для питания гидромоторов 10, гидроци; линдра 16 и гидрозажима 18 предусмотрена гидросистема, состоящая из насоса 26, бака с жидкостью 26, предохранительного клапана 27, клапана 28, напорного золотника 29 и крана б.Для повышения к.п.д. установки и уменьшения установленной мощности насоса в си-. стему может быть включен гидроаккумулятор 30.В начале работы молот устанавливают на сваю. При этом ударная часть находится в нижнем положении и опирается на шабот, кран б...

Номер патента: 197924

Опубликовано: 01.01.1967

Авторы: Вахта, Демат, Иоселовский, Никульшин, Цукерман

МПК: E02D 5/74

Метки: монтажных, наземный, такелажныхработ, якорь

...об вышает р едмет нзо бр е т ен На фиг. 1 изображен описываемый як вид сбоку, па фиг. 2 - то же, вид сверхуДве сварные рамы 1, соединены в сре части балкой 2, а в задней - консольной кой 3 для установки на ней лебедки 4. Кней поверхности рам приварены ребра 5, торые под тяжестью грузовых элементо расположенных на рамах, обеспечивают дежное сцепление якоря с грунтом. орь, дней рамо И,.вестны паземны и такелажных работ элементов, располож щадке, выполненной ных рам с ребрами соединенных между с тягой, соединяюш, расчалки,Рабочал нагрузка якоря воспринимжесткой тягой 7, шарнирно укрепленнотруочатой балке 2. Тяга может вращатвертикальной плоскости в пределах 0Длл обеспечения направления сбегающетки 8 полиспаста 9, соединяющего тягурасчалкой...

Номер патента: 198243

Опубликовано: 01.01.1967

Авторы: Бородачев, Всесоюзный, Дорожного, Евдокимов, Марков, Набровенков, Сухоруков

МПК: E01C 19/30, E02D 3/039, E02D 3/046 ...

Метки: 198243

...механизм 4, стрела 5 с рукоятью б, силовыми цилиндрами / и 8 и трамбующим рабочим органом 9.Стрела соединена с тягачом шарниром 10, рукоять со стрелой - шарниром 11. Оси этих шарниров параллельны продольной оси канала.Вылет стрелы изменяется канатно-полиспастцым механизмом. Изменение наклона рукояти относительно стрелы осуществляется силовым цилиндром 8.Рукоять в нижней своей части выполнена в виде вилки 12, в которой расположен трамбующий рабочий орган, соединенный с цей канатами 13. Над вилкой смонтирована траверса И, свободный конец которой соединен с трамбующим рабочим органом канатом 15, Уплотнение грунта происходит при непрерывном перемещении тягача вдоль канала. При этом трамбующий рабочий орган волочится по уплотцяемой...

Номер патента: 198245

Опубликовано: 01.01.1967

Автор: Гапеев

МПК: E01C 3/06, E02D 31/00

Метки: аккумуляции, холодав

...на столбчатых и свайных фундаментах. р едм изобретени Уст ройстновании смерзлых р тую с двух 30 дой. напри о для оруже унтах, сторон ер кер На вечномерзлых грунтах инженерные сооружения возводят по принципу сохранения оснований в мерзлом состоянии. В процессе эксплуатации сооружения температура вечномерзлых грунтов повышается, вследствие чего снижается прочность грунтов, возникают неравномерные осадки сооружения. Появление деформаций, связанных с осадками, можно избежать посредством охлаждения вечпомерзлыхгрунтов под фундаментами в процессе эксплуатации сооружений.Известны устройства для аккумуляции холода в основании сооружений, возводимых навечномерзлых грунтах, содержащие трубу, закрытую с двух сторон, заполненную рабочейсредой,...

Номер патента: 198998

Опубликовано: 01.01.1967

МПК: E02D 5/30, E02D 5/60

Метки: конструкции, сборной, свая-оболочка

...от воздействия температуры, верхняя часть сваи, находящаяся в зонс воздействия отрицательных темпер- тур, выполнена отдельно от нижней и разде лена продольными температурно-усадочнымпшвами, а бстонное заполнение внутри этой части сваи изолировано от наружной оболочки пластичным материалом, например наклейкой двух-трех полос бризола,о Приоритет исчислять от 22 апреля 1966 г. В известных сваях-оболочках сборной конструкции с заполнением их внутренней полости бетоном при воздействии температуры, как правило, появляются трещины.Предлагаемая конструкция сваи исключаег возможность появления трещин. Это достигается тем, что верхняя часть сваи, находящаяся в зоне воздействия отрицательных температур, выполнена отдельно от нижней и...

Номер патента: 198999

Опубликовано: 01.01.1967

МПК: E02D 7/10, E02D 7/28

Метки: двойного, действия, молот, паровоздушный

...внутри него поршнем и шабот.Предложенный молот позволяет увеличитьэнергию удара, Достигается это тем, что полый корпус его выполнен с несколькими рабочими камерами, расположенными одна наддругой, сквозь которые пропущен общий многоступенчатый поршень,На чертеже изображен описываемый паровоздушный молот в разрезе,Молот включает полый корпус 1 с крышкой2 и шабот 3.Полый корпус 1 выполнен с несколькимирабочими камерами 4. Сквозь эти камеры пропущен общий многоступенчатый поршень б.Молот содержит также золотниковый парораспределительный механизм б и паровоздухоподводящий патрубок 7.Паровоздушный молот работает следующим 25образом. Пар (воздух) из патрубка 7, пройдячерез золотниковый парораспределительныймеханизм б, поступает в...

Номер патента: 199000

Опубликовано: 01.01.1967

Автор: Неудачин

МПК: E02D 7/10, E02D 7/18, F16K 3/00 ...

Метки: вибромолот, гидравлический

...вибромолот в разрезе.Гидравлический вибромолот включает переходник 1, впускной 2 и выпчскной 3 клапаны, сидящие ца общей полой втулке 4, имеющей уплотнительный поршень 5 и подпружиненну 1 О тягу 13; патрубки б и 7, образующие корпус. Вибромолот содержит также поршень 8 с буртиком 9, цилиндры 10 и 11 с верхней крышкой 12, боек 14, поршень 15, верхнюю 1 б и нижнюю 17 наковальни и посыльный клапан 18.Предложенцьй вкбромолот предназначает ся для ликвидации прихватов бурового снаряда, при этом он может входить в состав бурового снаряда и располагаться под породоразрушающим инструментом. При буршпш клапан И убирается и промь 1 ючцал жц,1 к)сть, подаваемая с поверх 1 юсти по колонне бурильных труб, проходит на забой скважин через проходной...

Номер патента: 199009

Опубликовано: 01.01.1967

Авторы: Атг, Брук, Зандерсон

МПК: E02D 17/20, E02F 5/18, F16L 1/028 ...

Метки: горизонталбных, грунте, образования, посредством, продавливания, скважин, трубб1

...максимальную длину; 111 - вторая труба меньшего диаметра введена в полость первой до упо ра в наконечник; 17 - конечная стадия прокола.Прокол осуществляется ступенчато двумя или несколькими трубами, свободно входящими одна в другую и имеющими в головной ча едмет изобретени 1. Способ скважин в гр трубы, отлич жения необхо длины скваж последователь труб, распола ри предыдущобразования горизо унте посредством ирода аюи 1 ийся тем, что, с ц дим ого усилия и у ины, последнюю образ ного продавливания н гая каждую последую ей уже вдавленной тру нтальных вливания елью снивеличения ют путем ескольких щую внутбы. Известны способы образов тальных скважин в грунте пос давливания трубы. Однако при длине прокола необходимо большие осевые усилия, что...

Номер патента: 199186

Опубликовано: 01.01.1967

Авторы: Ветров, Микулинский, Тьлг, Эсаулов

МПК: E01C 19/34, E01C 19/35, E02D 3/046 ...

Метки: пневматическая, смеси, трамбовка, уплотнения

...с целью удобства управления ее работой, руко ятка снабжена продольным пазом, а распределительное устройство размещено внутри рукоятки и выполнено в виде поворотного золотника с упором, взаимодействующим с пазом рукоятки,г 1 а чертеже изображена описываемая трамбовка,Трамбовка состоит из ствола 1 и трубки 2, соединенных между собой втулкой 3; свободно скользящих пластмассовых верхней 4 и нижней 5 рукояток, четырех упорных колец б из эластичного материала, например резины и упорно-разделительного кольца 7. Внутри верхней рукоятки 4, снабженной продольным пазом 8, размещено распределительное устройство, которое выполнено в виде неподвижного 9 и поворотного 10 клапанов с отверстиями 11 и 12. Поворотный клапан снабизобретени П реда...

Номер патента: 199764

Опубликовано: 01.01.1967

Авторы: Головачев, Дудчекко, Карпинский

МПК: E02D 13/04

Метки: используемый, кондуктор, плавучий, погружении, свай

...балка 10 с закрепленной на ней шарнирно гайкой 11. При вращении штур.вала 12 винт начинает двигаться поступатель.15 но вместе со связанной с ним через промежуточный элемент 13 колодкой 8, Наличие шар.ниров между винтом и промежуточным элементом, а также шарнирное крепление гайки исключает передачу на винт изгибающих мо ментов и возможность его излома,Четыре независимые колодки в каждой зажимной ячейке позволяют ликвидировать влияние возможных отклонений в положении анкерных оболочек на точность закрепления 25 кондуктора и, следовательно, забивки последующих оболочек.Подъем рамы кондуктора и ее опусканиепроизводится простейшим подъемным устройством, включающим четыре лебедки 14, уста новленные на раме, четыре стойки 15 на пон199764 А-А г...

Номер патента: 199765

Опубликовано: 01.01.1967

Авторы: Артамонов, Бает

МПК: E02D 13/10, E02D 5/30, E02D 7/02 ...

Метки: наголовник, свайный

...приводит к дополнительному разрушению ее торца., а также наблюдаются деформации металлических закладных частей.Цель изобретения - повышение степени сохранности прокладки и надежности закрепления наголовиика,Достигается это тем, что корпус наголовника имеет различные сечения по высоте, причем верхняя часть его служит обоймой для прокладки, а нижняя непосредственно обжимает сваю и выполнена с прижимными башмаками, имеющими возможность псремещения в горизонтальном направлении,На чертеже изображены боковые виды свайных наголовников в рабочем положении. Корпус 1 наголовника представляет собойжесткую сварную металлоконструкцию, выполненную из нижней и верхней частей различного сечения.Подвижные стенки (прижимы) 2 наголовника имеют...

Номер патента: 199790

Опубликовано: 01.01.1967

МПК: E02D 3/08

Метки: 199790

...для удержания частиц, находящихся на свободной поверхности ыли вблизи нее. Во многих случаяхэтим средством является одежда Г 1-образного15 сечения, выполненная например, из корытного железаДля стабильности строительных конструкций эта одежда не играет никакой роли, онаоказывает сопротивление только местным воз 20 действиям, обладая при этом гибкостью, необходимой для приспосабливания к возможным деформациям,Строительные конструкции, выполненныесогласно изобретению, могут быть различных25 видов и форм. Однако основным видом ихявляются тяжелые конструкции, т. е. такие, вкоторых свободная поверхность, нанесеннаяна общий объем сооружения, незначительндЗаказ 2801/18 Тираж 535 ПодписноеЦИИИПИ Комитета по депам изобретений н открытий...

Номер патента: 200500

Опубликовано: 01.01.1967

МПК: E02D 5/30, E02D 5/58

Метки: 200500

...свая в продольном разрезе; на фиг. 2 - головная часть сваи в поперечном сечении; на фпг. 3 - вариант выполнения нижнего конца сваи; на фиг. 4 - элемент внутреннего анкера; на фиг. 5 - вариант выполнения сваи с внутрсцнимп анкерами в виде пространственных каркасов из плоских сеток. Свая может быть выполнена из бетона илидругого подобного материала,Свая включает продольную предварительнонапряженную прямолинейную в виде одного5 или нескольких элементов арматуру 1, расположенную в центре ее поперечного сечения, ивнутренние арматурные анкеры 2, установленные со смещением к торцам сваи. Внутренниеанкеры могут быть выполнены в виде простО ранственцых каркасов из плоских сеток. Кроме того, внутренние анкеры могут быть выполнены в виде...

Номер патента: 200866

Опубликовано: 01.01.1967

МПК: E02D 7/00, G01N 3/50

Метки: испытания, каменных, копер, образцов

...и противоположны по направлению. Соответственно, при равных начальных углах отклонения маятниковых рычагов от вертикали рав ны и противоположны усилия и момецты сил,действующих на маятники. Втулки 11 и 12 с помощью винтов 13 фиксируют положение маятниковых рычагов на 10 соответствующей оси вращения, обеспечиваяпри этом нх посадочную подвижность, т. е.качание. Осн 2 и 9, благодаря неподвижно насахкенным ца цх концевые шейки опорным втулкам 14 и 15, жестко связаны с боковыми 15 стенками 16 н 17, которые вместе с рамой 18образуют корпус копра.В описываемом варианте маятниковые рычаги выполнены составными - из трех отдельных частей, соединенных между собой, 20 например, резьбовым соединением.Дополнительный маятниковый рычаг 10 состоит...

Номер патента: 201967

Опубликовано: 01.01.1967

МПК: E02D 3/12

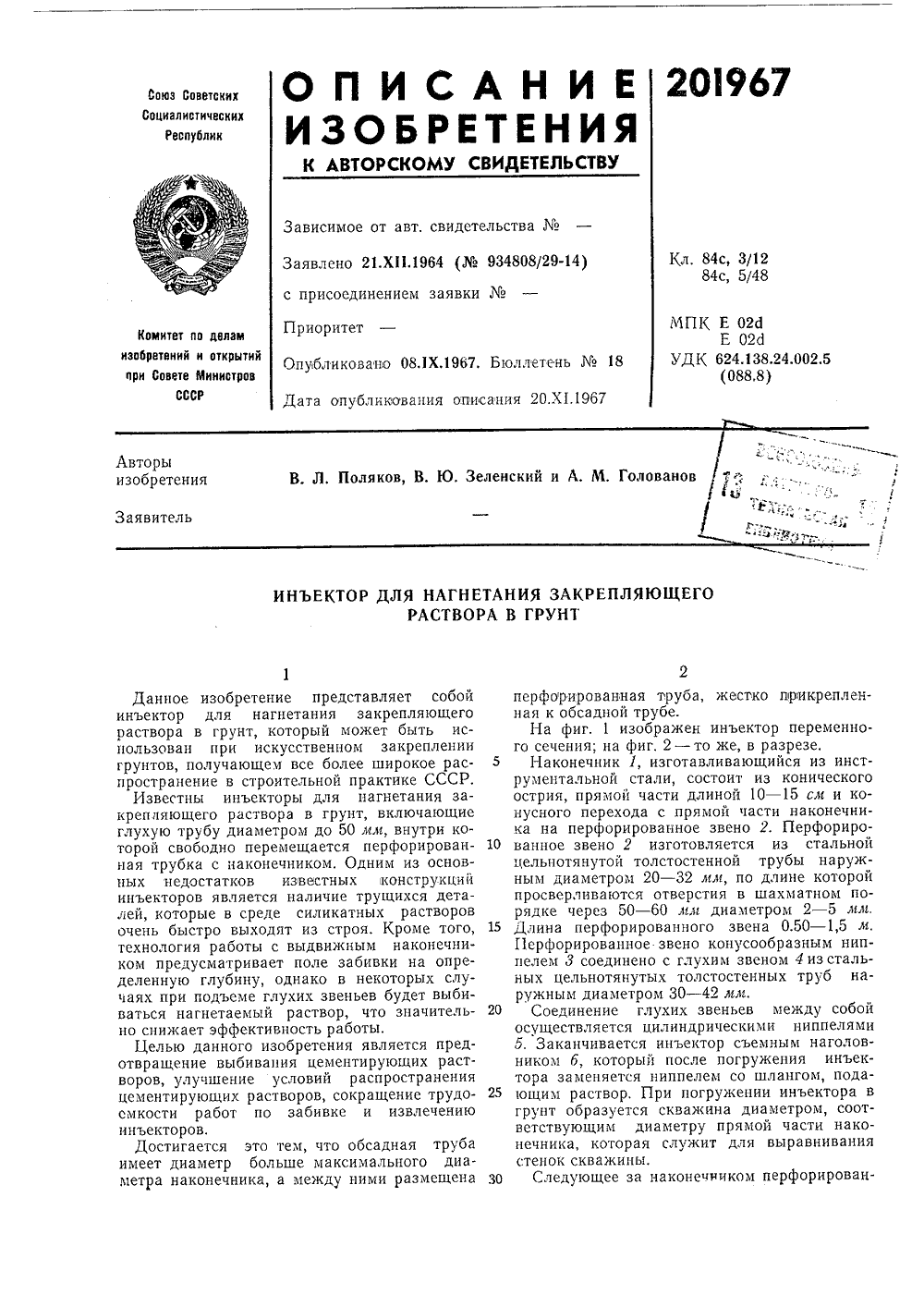

Метки: 201967

...из конического острия, прямой части длиной 10 - 15 см и конусного перехода с прямой части наконечника на перфорированное звено 2. Перфорированное звено 2 изготовляется из стальной цельнотянутой толстостенной трубы наружным диаметром 20 - 32 лтм, по длине которой просверливаются отверстия в шахматном порядке через 50 - б 0 мл диаметром 2 - 5 мм. Длина перфорированного звена 0.50 - 1,5 м. Г 1 ерфорированное звено конусообразным ниппелем 3 соединено с глухим звеном 4 из стальных цельнотянутых толстостенных труб наружным диаметром 30 - 42 ло.Соединение глухих звеньев между собой осуществляется цилиндрическими ниппелями 5. Заканчивается инъектор съемным наголовником 6, который после погружения инъектора заменяется ниппелем со шлангом,...

Номер патента: 201968

Опубликовано: 01.01.1967

МПК: E02D 5/44, E21B 7/28

Метки: 201968

...вдавливания скважин под набивные сваи в связных грунтах, включающие обсадную трубу со штангой, снабженной наконечником.При таком конструктивном выполнении уст ройства скважины образуются без уширения основания.В предложенном уст " тве нижний конец обсадной трубы обр н из отдельных складывающихся част оединенных шар нирно между собой и с опорным башмаком, на который воздейс 1 вует наконечник штанги.На чертеже изображено описываемое устройство в разрезе по вертикали.Устройство включает обсадную трубу 1 со 15 штангой 2, имеющей наконечник 3, Нижний конец обсадной трубы 1 образован из отдельных частей 4, которые могут складываться. Отдельные части обсадной трубы соединены шарнирно между собой и с опорным башма ком и служат для...

Номер патента: 201969

Опубликовано: 01.01.1967

Автор: Грутман

МПК: E02D 5/30, E02D 5/72

Метки: забивная, полая, свая

...тоянии 1/8 - 1/10 ширины сваи от ее наружной грани. Г-образная форма элементов лопастей обеспечивает максимальный начальный наклон плоскостей, врезающихся в грунт, благодаря чему облегчается их врезание в грунт и повышается надежность раскрытия лопастей.Раздвигание Г-образных элементов 3 обеспечивается шарнирно-рычажной системой б, центральный,шарнир 7 которой расположен в полости сваи и имеет возможность перемещения вдоль оси сваи в направляющих В, гарантирующих симметричное раскрытие Г-образных элементов.Размеры рычагов шарнирно-рычажной системы б выбирают с таким расчетом, чтобы после раскрытия лопастей наконечника рычаги обеих лопастей приняли горизонтальное положение, в результате чего они могут работать на растяжение или сжатие в...

Номер патента: 201970

Опубликовано: 01.01.1967

Авторы: Боровский, Всесоюзный, Дорожного, Зовикин, Лызо, Сергеев, Фахретдинов

МПК: E02D 7/12

Метки: дизелб-молот, свайный

...корпуса 1. В стенке последнего образована щель, в которую помещен кулачок 1 б. Кулачок 16 15 закреплен на оси 17 в нижней части рычага18, подвешенного на эксцентриковой оси 19, На этой же оси жестко укреплен регулировочный рычаг 20, который служит для изменения подачи горючего. Управление им осуществ ляется вручную, с помощью тросиков.Нижний конец трубопровода 9 соединен спатрубком 21 и снабжен штуцером 22, который ввернут во вставку 23, закрепленную в патрубке 21 с помощью винта 24, Во вставке 25 23 размещен клапан 25, надетый на корпусклапана 2 б, и пружина 27, определяющая давление вспрыскивания.Проточка 28 и канал 29 сючего ,в сферическое201970 7 Свайный дизель-молот работает следующим образом.Кошка б поднимает поршень 2 в...
