E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 163110

Опубликовано: 01.01.1964

МПК: E02D 31/06, E02D 5/60

Метки: 163110

...повысить степень защиты от коррозии.Сущность способа заключается в нанесении найритового клея, последующей обмотки сваи лентой сырой вальцованной резины и вулканизации резины на свае при помощи индукционного электрического нагрева.На чертеже изображена схема нагрева сваи в воде. Трубчатую сваю 1, находящуюся в люльке 2, покрывают слоем резины 3. Затем сваю для уплотнения резины и сохранения тепла бинтуют брезентовой лентой, поверх которой устанавливают фанерную разъемную рубашку 4, состоящую из двух половин. Разъемная рубашка, выполняя роль прессформы, одновременно поддерживает витки шлангового соленоида 5 из одноткильного кабеля сечением 50 - 75 лы-.Кабель, намотанный поверх фанерной рубашки, на участке сваи длиной 2,5 - 4 лт...

Номер патента: 163541

Опубликовано: 01.01.1964

МПК: E02D 19/14, E02D 3/115

Метки: 163541

...с расширителем 3, Нижняя часть устройства выполнена из труб 1 одного диаметра, а верхняя часть в восходящем потоке выполнена из трубы 2 большего диаметра.Расширитель сверху заканчивается патрубком 4 с резьбой для завинчивания крышки 5. Размер расширителя по высоте должен быть достаточным для компенсации изменения объема керосина в задапмпом расчетном интервале - колебание температуры плюс запас (воздушный зазор) от 10 до 15 сл. Устройсгво наполняют керосином и погружают нижней частью в грунт. Керосин, охлаждаясь в верхней части трубы быстрее, опускается вниз, плотность керосина увеличивается, и в системе труб происходит циркуляция керосина, направленная в трубе 1 сверху в:шз, а в трубе 2 снизу вверх. Скорость циркуляции прп...

Номер патента: 163962

Опубликовано: 01.01.1964

Авторы: Всесоюзный, Графский, Дитрих, Дорожного, Фридман

МПК: E02D 9/04

Метки: железобетонных, преимущественно, свай, срезки

...обеспечивающем сохранение песрезанной центральной части сечения сваи, до. статочного для удержания ее верхней части на свае, К раме устройства прикреплен, например, шток гидроцилипдра, на корпусе которого смонтирована подвесная серьга,На фиг. 1 изображено устройство, вид в плане; ца фиг. 2 - то же, вид сбоку.Устройство вклюает раму 1, суппорт 2 и подвесную серьгу 3. Для закрепления рамы на свае 4 к раме прикреплен шток б гидроцилиндра б. Подвесная серьга смонтирована на корпусе 7 гидроцилиндра. Суппорт с режущими дисками 8 и с приводом 9 для ихвращения помещен а раме, Продольное перемещение суппортов вдоль рамы осуществ 5 ляется механизмом 10 подачи.После грубой установки на сваю устройства, включают идропривод подвесной...

Номер патента: 164622

Опубликовано: 01.01.1964

Авторы: Галкин, Губерман, Линецкий, Лукомский, Севрюгин

МПК: E01C 19/34, E01C 19/38, E02D 3/046 ...

Метки: грунтов, уплотнения

...клипоремепой передачи ст двигателя тягача. На тягаче установлена дополнительная рама с прикрепленными к ией гидроцилипдрами, один из которых обеспечивает прижим рамы рабочего органа к грунту, 25 и второй - подъем рабочего Оргаа в транспортное положе )ие.На чертеже схематически изображено предлагаемое устройство.Устройство представляет собой трактор 1, ЗО у которого между направляющими 2 рамы д помещается уплотняющий рабочий орган -1. Подъем рабочего органа в транспортное положение осуществляется посредством трособлочной системы гидроцилипдром 5.Рабочг) орган приводится в движение пепосредстгсино от вала отбора мощности через двухстуг)счату)о ремснную передачу, обеспечиваюцу ю защиту трактора от воздействия вибраций.Для...

Номер патента: 164624

Опубликовано: 01.01.1964

Авторы: Афанасьева, Бпесо, Васильев, Кутузов, Подорванов, Токарев

МПК: E01D 21/00, E02D 29/09

Метки: забивки, штырей

...имеющих на концах с внутренних сторон шипы 6 (зубья) для более падежного сцепления захватов со сваей, а в середине стягивающее устройство 7 с ручным винтовым механизмом 8 для надежного зажима сваи между захватами. Вин товой механизм вращением ходового винта смаховиком 9 обеспечивает крепление устройства па деревянных конструкциях, Для подвешивания устройствапри переносе служат две проушины 10 и 11. Кроме того, в устрой ство входят трехходовой кран 12, два шланга - рабочип 13 и сливной 14, соединяющие трехходовой грап с маслопасосом и сливным бачком; направляющие штыри 15, состоящие из двух подпружиненных поворотных плашек 20 16, раздвигающихся в момент прохождениячерез ппх штока гидроцилипдра с головкой штыря. Работает устройство...

Номер патента: 164690

Опубликовано: 01.01.1964

Автор: Коновалов

МПК: E02D 1/00, G01D 11/18

Метки: глубинная, марка, пружинная

...ца фиг. 4 - то 25 д сбоку с частичцым разрезом.биццая пружинная марка включает кор, в полости которого смонтирована пру и два подвижцые бойка 8, выполнен- форме полых цилицдров, в которых за- ЗО креплецы концы пруи о острые наконечники 4.В корпусе сделаны два отверстия а для установки чеки 6. Рядом с отверстиями ца корпусе приварено ушко 7 для крепления струны 8, идущей вверх к измерителю перемещений.При зарядке марки цакоцсчцики вдавливаются в ко 1 пу с, пр 1 жица 2 сцимается, вставленная в отверстия чека удерживает бойки в цапряжеццом состоянии, Марка опускается в пробуреццуо скважину ца цеобходимую глубину прц помощи фиксатора. Фиксатор включает круглый стержець 9,выступ 10 которого в паз укладывается марка. Сверху марка...

Номер патента: 164691

Опубликовано: 01.01.1964

Автор: Слав

МПК: E02D 1/00, G01B 3/22, G01N 3/08 ...

Метки: грунта, прибор, сопротивления

...КОять 1 и 2, руксять 1 имест порп, ю Губ 8, ИЯ 1 отоОЙ укрсплс:па1 Яр Я В л 5 ю и с Я 5О О1 1В бой:,г, вкладыгают Плипдричссккй об. 20 рзсц грунта ) Б,3 у.( кльна. 0. Образсц и ,5 ЕС СДБИГЯЕ)ПЕ .0:ЦПО)Ц.П 1 ПЯ ИЛс- с ипкс, Опираюпе 1 с 51 ИЯ парикпо;шиппики 7. ГБ(р.О ООрязс прикрь:т (1)игур.0 Крып(031 8, па котору 0 передется с,Я 3 Л 1 лвающ 251 25я Г р у.3 к 2 О т,и я и и "т р ие с к О 1 с 1) ы . 2 Г я.В обойме с,еяпр;з 9, через который сеп)кс) 1(ь;23(:Бястс 1 153 12 сть 00- РЯЗ: .11(МОЛЬ.М. ( Е;ж,";Ь О. И)1 ко:1.".( пгч:,ыаст к Гбс 11,почпительпо ЗО пып образец с кольцами вставляетавляющую обойму 4, прикрывается крышкой 8 и зажимается до необягрузки рукоятями 1 и 2, Сжатые крепляют в нужном положении спестягивающим запором или...

Номер патента: 164839

Опубликовано: 01.01.1964

МПК: E02D 3/12

Метки: 164839

...давлесле отверждения ввеа образуется прочный сив. едмет изобретен Способ закрепления сыпучих итых водоносных грунтов преимущ 15 проведении горных выработок вявором, содержащим мочевино-фо ную смолу и отвердитель, напри вую кислоту, отличающийся целью улучшения проникновения 20 раствора в грунт, повышенияуменьшения водопроницаемости г вино-формальдегидную смолу пре модифицируют фурфурамидом в 3 - 5% от веса смолы, после че 25 раствор вводят в грунт известнь способа берут мочевимолу 80%-нои концентодписнал группа172 Изобретение относится к способам закрепления сыпучих и трещиноватых водоносныхпород при проходке горных выработок и других горных и строительных работах.Известны способы закрепления грунтов введением в них вяжущего...

Номер патента: 164840

Опубликовано: 01.01.1964

Авторы: Биб, Миронов, Могилевский, Передн, Роговин, Рыжов

МПК: E02D 7/14, E02D 7/18

Метки: 164840

...Устройство д бабы, включаю0 щевой захват и Падггггсная аруггпа Лб 172 Известные устройства для подъема и сбросакопровой баоы, включающие подвеску с блоками, клещевой захват и механизм сброса,отличаются наличием специального механизма сброса, который в большинстве случаевпредставляет собой довольно сложную систему рычагов.Цель изобретения - обеспечить автоматический сброс копровой бабы с требуемой высоты. Для достижения эгой цели механизмсброса предложенного устройства выполнен ввиде роликов, расположенных па синхронноработающих блоках подвески и воздействующих при опускании подвески на шарнирноустановленные на ней рычаги, которые находятся в зацеплении с поворотными рычагами,Поворотные рычаги удерживаются упорами исоединены между...

Номер патента: 165123

Опубликовано: 01.01.1964

Авторы: Караев, Сулаквелидзе

МПК: E02B 3/00, E02D 29/02

Метки: грязекаменных, заграждение, защиты, потоков

...краем, а нижнимприкреплена к концам тросов, уложенньх по 20руслу и закрепленных вторыми концами заанкеры. Последние расположены на значительном расстоянии от сети вверх по руслу.На фиг. 1 схематически изображено предлагаемое заграждение, вид спереди; на фиг. 2 - 25разрез по А-А па фиг. 1,Сетка 1 состоит из стальных тросов с крупными ячейками порядка 0,5 - 1 л 1. Своим верхним краем 2 оиа заанкерована по обоим берегам, а нижней частью прикреплена к концам 303 тросов 4, уложенных по руслу, Вторыми концами этп тросы закреплены за анкера 5, которые для создания у подвешенпои сети необходимой уптой эласти.-иости, могу:цей поглотить персть энсог;и азиж 5;щегося селевого ИО- тока, установлепь 1 на определешОм расстоянии па дпе каньона.При...

Номер патента: 165126

Опубликовано: 01.01.1964

Автор: Гильман

МПК: E02D 3/10

Метки: лессовых, просадочныхгрунтов, стабилизации

...искусственное увлажнецие грунта основания с целью вызвать просадочные деформации до эксплуатации соорукения, Этот метод назван методом предварительного замачивания грунта основания. от скважину крупнозернистым песком или гравием. В этом случае при наличии многометровой толщи лессового грунта замачиванис все же длится очень п 1 одолжительое время.Предлагаемый новый способ зямачивания основания в лессовых мяловлякцых грунтах ускоряет этот процесс.Достигается это тем. что в скважины помещают ряд зарядов взрывчатого вещества. Затем заполняют их крупнозернистым песком,п 1 опзвод 5 т одновременныЙ взрыв и последуюецее замачивание грунта,На фиг, 1 схематически изооражсня пробуриваемая скважина на всю глубину грунта, на фиг. 2 скважина после...

Номер патента: 165127

Опубликовано: 01.01.1964

Авторы: Андреев, Каримов, Сорокин, Тимофеев, Цытленок

МПК: E02D 13/04, E02D 7/04

Метки: коперп, рч№, свайный, я-•ьлиогсла

...и перемещение направляющей копра в продольном направлении.Такая конструкция обеспечивает наклон направляющий на заданный угол в продольном и поперечном направлениях, а также е перемещения в этих направлениях без нарушения установленных углов ее наклона.На чертеже схематически изображен свайный копер в рабочем положении,В рабочем положении рычажно-шарнирное устройство свайного копра выполнено в видешарнирного параллелограмма АЙСА и оперто шарниром 4 на раму тягача 1, Гидроцплиндр 2 продольного направления также шар 5 нирно связан с параллелограммом и тягачом,благодаря чему вся система может быть наклонена и зафиксировгна в любом промежуточном положении.Направляющая 3, связанная шар0 параллелограммом, может быть пери зафиксирована...

Номер патента: 165128

Опубликовано: 01.01.1964

МПК: E02D 7/12

Метки: 165128

...котором помещен ь с бойком, и шабот, отличающ что, с целью повышения степени над запуска молота и стабильной работ ых грунтах и при низких температ амера сгорания выполнена в сечени ьной формы.на- порийся ежнона урах, и треего к угол блюдается Подписная груггпа17 Известны трубчатые дизель-молоты, включающие направляющий цилиндр, в котором помещен поршень с бойком, и шабот.В таких дизель-молотах камера сгорания ромбической формы. 5Предлагается дизель-молот, в котором камера сгорания выполнена в сечении треугольной формы. Это повышает степень надежности запуска молота и стабильность работы на слабых грунтах и при низких температурах, 10На чертеже схематически изображен трубчатый дизель-молот в разрезе по вертикали.Дизель-молот имеет...

Номер патента: 165129

Опубликовано: 01.01.1964

МПК: E02D 7/12

Метки: 165129

...вниз, поршень нажимает нарычаг топливного насоса и порция топливаподается в сферическое углубление шабота.При дальнейшем движении поршня, послеперекрытия выхлопных окон, воздух заключенпый в рабочем цилиндре сжимается и нагревается до высокой температуры. В нижней,мертвой точке, боек поршня ударяется по шаботу, производя прп этом распыление топлива. Смешиваясь с горячим воздухом, топливосамовоспламеняется,В сечении форма камеры эллиптическая стангенциальным входом, благодаря чему, в момент распыливания воздуха создаются его интенсивные вихревые движения, обеспечи вающие качественное перемешивание распыленного топлива с воздухом. Вихревые потоки способствуют однородному распределению топлива по объему камеры, ускоряют процесс...

Номер патента: 165135

Опубликовано: 01.01.1964

Авторы: Бобров, Зубков

МПК: E02D 7/08, E02F 5/32, E02F 9/14 ...

Метки: грунтов, мерзлых, оборудование, разработки, сменное, трактору

...цз швеллера Для возвращения направляющей рамы в вертикальное рабочее положение операции проводят в обратном порядке.Рабочий орган выполнен цз лцстозой стали ц залит чугуном с предварительно вставленным пальцем для захвата рабочего органа крюком. Режущая часть в виде клина изготовлена цз листового железа. Для устойчивости рабочего органа центр клина несколько смещен от осевой лцнцц рабочего органа, Одна сторона клина имеет угол 10, что дает всзможцость резать монолитный бетон, а противоположная сторона - 45. Это позволяет отодвигаться разрушенному бетону, подготозляя место для дальнейшей работы. Рабочий орган по двум боковым сторонам имеет направляющие разных дцаметроз, которые скользят по вертикальной части рамы сменного...

Номер патента: 165661

Опубликовано: 01.01.1964

Авторы: Боровский, Зовикин, Калиничев, Лызо, Пеньков

МПК: E02D 7/12

Метки: дизель-молот, трубчатый

...возникающих при перекосе сваи, предназначенный для этой цели подшипник укреплен в шаботном кольце, вследствие чего нагрузки воспринимаются болтовым соединением и быстро разруцают его.Все это вызывает значительные простои дизель-молотов,С целью восприятия нормальных нагрузок, предлагаемый дизель-молот снабжен разъем. ным поднипником, прижимаемым к цилиндру шаоотным кольцом, в расположенной снизу кольцевой выточке которого укреплена тарельчатая стальная пружина, служащая амортизатором.Динамические нагрузки, передаваемые на цилиндр, этим амортизатором снимаются. На чертеже изображен предлагаемый дизель-молот, вертикальный разрез.Дизель-молот состоит из трубчатого корпуса 1, в котором перемешается поршень 2, на носящий удар по шаботу...

Номер патента: 165979

Опубликовано: 01.01.1964

Авторы: Петров, Шлпков

МПК: E02B 3/06, E02D 29/02

Метки: подпорная, стенка

...подпорная стенка; на фиг. 2 - схема соединения лицевой плиты с контрфорсом,Подпорная стенка вклОчает фаридатентную плиту 1, лицевую плиту 2 и контрфорс 3.111 онтаж элементов стенки осуществляют в две Очереди: сначала устанавливают контр- форс и фудаментную плиту, затем лицевую плггу 2 в направляОгцис пазы ко 1 трфорсов. Сос,1 иненнс:1 нцевой ли и котрфорса н арнирное и осугцествлено и ьнде замкоього соединения плоского шпунта 4, две половшы которого забетонированы в лицевую плиту 2и коптрфорс.КОнтрфорс сосднняют с фундаментной плитой на площадке, и готовый блок краном опу 5 ска 1 от в воду. Затем. на плаву (например, спонтона) устанавл иваот лицевые плиты 2,11 лнты между собой соединяются с помощьюзамкового сосдшення, При таком...

Номер патента: 165983

Опубликовано: 01.01.1964

МПК: E02D 17/16, E02F 3/24, E02F 3/90 ...

Метки: 165983

...фреза позволяет повысить эффективность разрыхления грунта. С этой целью ее ножи выполнены сквозными с режущей кромкой петлевидной формы.На фиг. 1 схематически изображено расположение петлевидпых ножей фрезы рыхлителя; па фиг. 2 - фреза в разрезе,Фреза имеет плавную обтекаемую форму. Ножи 1 с режущими кромками 2 петлевидной формы, число которых в зависимости от мощности землесосного снаряда составляет 4 в , опираются только па опорное кольцо 3. Для придания пространственпои жесткости ножам концы их опираются один на внешнюю, другой - на внутреннюю окружность опорного кольца. Этим, кроме прочности, обеспечивается и то, что внешняя ветвь только нарезает комья грунта, отделяя от массива, а внутренпяя измельчает, направляя к оси...

Номер патента: 165985

Опубликовано: 01.01.1964

МПК: E02D 7/08, E02F 3/76, E02F 5/32 ...

Метки: 165985

...наматывается до тех пор, пока в расцепляющем приспособлении подвижный выступ 18 не достигнет неподвижного выступа 18 а, установленного на беговой дорожке комбинированной муфты 29. Эта муфта перемещается влево. Происходит сначала размыкание тормоза 30, а затем кулачковой муфты 31; водило растормакивается, и барабан начинает разматывать канат пол лействием висящего ца цсм груза,После падения груза подвижный выступ 18 соскакивает с неподвижного выступа 18 а расцепляющсго приспособления, тормоз 30 под действием прукипы тормоза 32 затормаживает врян 1 яющееся по инерции водило и лишь после этого под действием фрикциоццо-кулячкового тормоза кулач)(овая муфта 31 замыка" ется, и весь процесс повторяется.Скорость вращения шсстерцц 28,...

Номер патента: 166728

Опубликовано: 01.01.1964

МПК: E02D 7/08, E02F 3/32, E02F 5/32 ...

Метки: 166728

...который огибает блок 8 на рукояти 4 и блок б на стреле б экскаватора, К стреле экскаватора 5 ча шарнирах 7 вращения рукояти прикреплена П-образная дополнительная стрела 8, которая прикреплена к передней стойке 9 тросовыми расчалками 10. Изменение вылета стрелы 8 достигается опусканием или подъе мом передней стойки 9 (см, положение стойки9 а).Благодаря использованию рукояти 4 с ковшом 1 в качестве выносной опоры для дополнительной стрелы 8 грузовой момент, возни кающий при рыхлении грунта клин-молотом11, не воздействует разрушающим образом на поворотную платформу экскаватора. При этом рукоять и ковш не требуют усилия.Экскаватор, разрабатывающий грунт обрат ной лопатой, может быть переоборудован длярыхления мерзлого грунта клин-молотом в...

Номер патента: 166908

Опубликовано: 01.01.1964

МПК: E01H 5/10, E02D 17/02, E02F 5/30 ...

Метки: 166908

...тем, что, с целью уменьшения теплопотерь и обеспечения возможности укладки коробов один в другой при транспортировке, каждая из еегорелок установлена вертикально в отверстие верхней части короба, а по периметру указанного отверстия к коробу прикреплено кольцо с канавкой Изобретение относится к устройствам уменьшения тепловых потерь в отогревате ных коробах при отогреве мерзлого грунта.Известные установки такого рода, включающие короба, горелки для сжигания жидкого топлива и приспособления для подачи жидко. го топлива в горелки, очень громоздки, Кроме того, они имеют большие теплопотери при отогреве мерзлого грунта небольших котлованов.Цель изобретения - уменьшить теплопотери и облегчить транспортировку установки, Для этого каждая из...

Номер патента: 166935

Опубликовано: 01.01.1964

Автор: Сучалкин

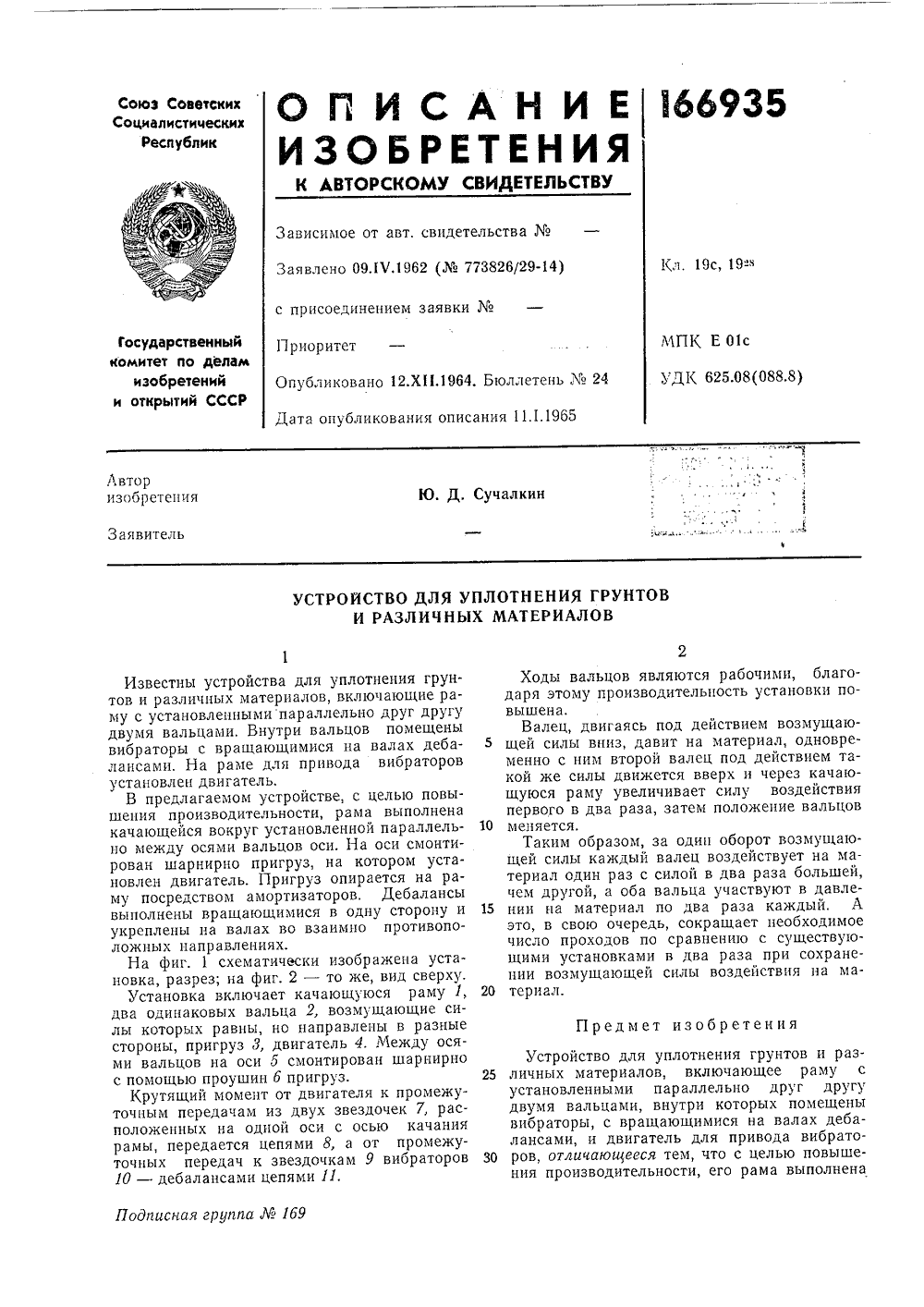

МПК: E01C 19/28, E02D 3/026

Метки: грунтов, различных, уплотнения

...и двигатель для пр О ров, отличающееся тем, что с ния производительности, его ргрунтов и разющее раму сдруг другу рых помещены на валах дебаивода вибратоцелью повышеама выполнена одписная груггпа1 б 9 Известны устройства для уплотнения грунтов и различных материалов, включающие раму с установленными параллельно друг другу двумя вальцами, Внутри вальцов помещены вибраторы с вращающимися на валах дебалансами. На раме для привода вибраторов установлен двигатель.В предлагаемом устройстве, с целью повышения производительности, рама выполнена качающейся вокруг установленной параллельно между осями вальцов оси. На оси смонтирован шарнирно пригруз, на котором установлен двигатель. Пригруз опирается на раму посредством амортизаторов....

Номер патента: 167171

Опубликовано: 01.01.1964

Авторы: Всесоюзный, Дараган, Мазуров, Маликова, Пантелеева, Сергеева, Чупрунов

МПК: B65G 5/00, C04B 28/02, E02D 3/12 ...

Метки: грунтовых, емкостей, стенок

...15 - 24, гашенуюизвесть 5 - 8, а н гидр ит 2 - 3.Портланд-цемент, введенный в смесь в указанном количестве, создает в ней замкнутынпрострапственшяй кристаллический каркас,обусловливающий в сочетании с гашеной известью и аглдридом, ее прочность, непроницаемость, безусадочность н морозостойкость.Грунтово-цементная смесь твердеет в условиях ненасыщенного раствора Са(ОН). за счетадсорбционного поглощения катионов кальция глинисто-коллоидной частью грунта. Длясоздания нормальных условий твердениягрунтово-цементной смеси гводят 5 - 8% гашеной извести. От уменьшсния или превышенияее содержания в смеси нарушается процесствердепия илн вяжущие свойства извести используются неполно, что ведет к обпор и трещин, т. е, обусловливаетемость...

Номер патента: 167176

Опубликовано: 01.01.1964

Автор: Касперскии

МПК: E02D 3/11

Метки: грунта, розжига, скважин, термическом, укреплении

...горючей смеси применение стальной трубки, конец которой сжигают в струе подаваемого по трубке кислорода у выходного отверстия защитной трубы. Однако этот способ сложен и требует длительного времени для его осуществления.Согласно описываемому способу, упрощается и ускоряется розжиг скважин.С этой целью зажженную горючую смесь вводят в защитную трубу и образуют в верхней ее части источник воспламенения в виде раскаленного кольца с температурой, превышающей температуру воспламенения используемой для обжига горючей смеси. После этого кольцо перемещают по защитной трубе к ее выходному отверстию посредством увеличения скорости подачи горючей смеси.Предлагаемый способ розжига скважин поясняется чертежом с изображением устройства, с помощью...

Номер патента: 167178

Опубликовано: 01.01.1964

Авторы: Всесоюзный, Дорожного

МПК: E02D 7/06, E02F 5/06, E02F 5/30 ...

Метки: грунтах, мерзлых, рытья, траншей, экскаватор

...канавками.Настоящее изобретение расширяет возможности основного изобретения, обеспечивая извлечение скальных включений из грунта траншеи и взлома твердых покрытий. Для этого к балкам гусеничных тележек шарнирно прикреплена рама с возможностью поворота в вертикальной плоскости вокруг шарнира посредством, например, гидроцилиндров. На раме также шарнирно закреплена штанга с клин-молотом, совершающим подъем и свободное падение по дуге окружности с центром на оси шарнира. Причем подъем и фиксирование штанги с клин-молотом осуществлено с помощью, например, гидроцилиндра.На чертеже изображен экскаватор для рытья траншей в мерзлых грунтах,Экскаватор выполнен в виде цепного рабочего оборудования 1, поперечного скребкового транспортера 2,...

Номер патента: 167186

Опубликовано: 01.01.1964

МПК: E02D 7/10, E02F 5/20, E02F 9/22 ...

Метки: гидравлический, механизм, органа, подачи, рабочего

...с кольцевой проточкой в его средней части, обеспечивающей вместе с кольцевыми каналами корпуса перепуск излишка рабочей жидкости из напорной магистрали в бак,На чертеже представлена схема гидравлического механизма.Описываемый механизм включает гидронасос 1, бак 2, дроссель 3, распределитель 4, напорные трубопроводы 5, регулятор скорости б, корпус которого выполнен с кольцевыми каналами 7, 8, 9, 10, 11, и плунжер 12 с кольцевой проточкой 13.Работа механизма заключается в следующем, При установке рукоятки распределителя гидросистемы в положение опускание масло от насоса 1 поступает в верхнюю полость гидроцилиндра, а из нижней полости выдавливается в налсель, кольц ив бак.При прохождении масла через дросего входе и выходе, а...

Номер патента: 167471

Опубликовано: 01.01.1965

МПК: E02D 17/16, E02F 3/24, E02F 3/90 ...

Метки: грунтов, подводной, разработки, фреза

...на не яами, отличающаяся тем, что, с целью шеиия сопротивления резанию и повы степени эффективности разрыхления г ее ножи выполнены с ковшами. 20 2. Фреза по п, 1, отличающаяся тем,целью устранения залипания фрезы, на цгей кромке ее ковшей образовано щ отверстие для подачи напорной воды.груп ющая м но- уменьщения рунта что, с режуел евое пдписная группа М 278 Известные фрезы открытого типа для подводной разработки грунтов, преимущественно связных, включающие опорное кольцо с установленными на ием ножами, недостаточно эффективны, так как залипание фрезы грунтом не позволяет производить резание и подачу грунта во всас.Цель изобретения - уменьшить сопротивление грунта резанию и повысить степень эффективности разрыхления грунта, Для этого...

Номер патента: 167785

Опубликовано: 01.01.1965

МПК: E02B 3/06, E02D 29/02

Метки: подпорная, стенка, труб-оболочек

...разгрузочной площадки с трубой-оболочкой, а также довольно большой высоты сечения разгрузочной площадки при значительных нагрузках на нее ограничивается вылет консольной части площадки.Подпорная стенка, выполненная согласно изобретению, более устойчива и обеспечивает возможность передачи нагрузки через всю опорную часть труб-оболочек, Достигнуто это тем, что каждая разгрузочная площадка на трубе-оболочке опирается на часть ее периметра и выполнена в виде скорлупы-оболочки,На чертеже показана пПодпорная стенка состооболочек 1, на которых иоболочки 2 с торцами,образующей, и разгрузочскорлуп-оболочек с торцобразующей, Скорлупы сбой тягами 4. При монтаже подпорных стенок из скорлупоболочек собирают звено трубы-оболочки, которое...

Номер патента: 167788

Опубликовано: 01.01.1965

Авторы: Клебанов, Корниенко, Сорокин, Япрынцев

МПК: E02D 7/06

Метки: 167788

...ата опубликования описания 12.11.19 В известных сваебойных молотках, включающих ударную часть, корпус и направляю щие штанги, последние закреплены либо конусной чекой, либо распорным конусом, расклинивающим разрезанный нижний конец штанги Такое крепление направляющих штанг ненадежно, так как в процессе работы крепление ослабляется и молот выходит из строя.Цель изобретения - повысить срок службы молота, Для этого каждая из направляющих штанг предложенного сваебойного молота соединена с корпусом при помощи иавинченной на ее конец гайки, имеющей па одном из ее торцов гнезда. В одно гнездо входит подпружиненный стопор, установленный в углублении, например корпус молота.На чертеже показано крепление направляющей штанги сваебойного...

Номер патента: 167790

Опубликовано: 01.01.1965

Авторы: Всесоюзный, Редких, Ушаков, Филипенко

МПК: E02D 13/00

Метки: драг, положения, свай

...ослабляются. Длядсржанют пруоси баржипысваи -полоощие ого с трос,оманием влен едм ет из о бр ет е н Устройство для определения свай драг и земснарядов, включаю вьполнениый в виде соединенного с барабана, на который намотан трос ный одним концом на свс, отлика что, с целью автоматизации проце ля за положением сви, па влстаповл с пружиный дангТель,яоже.цее датчик,сельсином , укреплсиюи,ееся тем, сса контробрбац дру- датадке едук- элек- ющеПодписная группа М 1 присоединением заявкиИзвестны устройства для определенияжеия свай драг и земснарядов, включадатчик, выполненный в виде соединенпссльсипом барабана, на который намотанукрепленный одним концом на свае.Предложенное устройство позволяет автизировать процесс коТрол 5 за полокесваи. Для...
