E02D — Основания и фундаменты; котлованы; насыпи
Устройство для разработки отверстий в мерзлых
Номер патента: 201971
Опубликовано: 01.01.1967
Авторы: Всесоюзный, Головачев, Черн
МПК: E02D 17/06, E02F 5/20
Метки: мерзлых, отверстий, разработки
...воспринимающая удары, жестко соединена с полым цилиндром и свободно 30 пропущена через отверстие в нижней плит;вибромолота, который в процессе работы прижимается к грунту посредством пружин и гидроцилиндров, прикрепленных в верхней части направляющей рамы.На фиг. 1 схематически изображено предлагаемое устройство; на фиг. 2 - вибромолот с частичным разрезом,Устройспво смонтировано на перемещающемуся по грунту тягаче 1 с направляющей,рамой 2, шарнирно соединенной с тягачом и снабженной выдвижными аутриггерами 3 для опирания на грунт в,процессе рабочего цикла рабочего органа. Рабочий орган выполнен в виде полого цилиндра 4 с поперечным сечением любой формы, скошенными внутрь стенками и утолщения по наружному периметру 5, упруго...
Устройство для подводной разработкигрунта
Номер патента: 201977
Опубликовано: 01.01.1967
Авторы: Березюк, Мещер, Подковкин, Ушаков
МПК: E02D 17/16, E02F 3/88
Метки: подводной, разработкигрунта
...14, другие концы которых соединеныс тросовой подвеской 10. К средней частистержней 14 также шарнирно прикрепленыконцы направляющих стержней 15, другиеконцы которых шарнирно закреплены на ползуне 12. Стержни 14 вместе со стержнями 1520 образуют в вертикальной плоскости паралл.- лограмм. Тросовая подвеска 10 соединена сподъемными механизмами 16, размещеннымина плавучей базе 11, собранной из типовыхпонтонов и имеющей в плане прямоугольную25 форму. Кроме того, на плавучей базе 11 размещены: энергетическая установка 17 для питания электроэнергией всех электроустановок устройства, насосная станция 18, паппльонажное устройство 19,30 Процесс разработки устройством грунта3производится следующим образом. Плавучая база 11...
Состав для крепления призабойной зоны газовых скважин
Номер патента: 202035
Опубликовано: 01.01.1967
МПК: E02D 3/12, E21B 33/138, E21B 43/04 ...
Метки: газовых, зоны, крепления, призабойной, скважин, состав
...по делам изобретений и открытий прн Совете Министров СССРЗаявитель СОСТАВ ДЛЯ КРЕПЛЕНИЯ ПРИЗАБОЙНОЙ ЗОНЫ ГАЗОВЫХ СКВАЖИНИзвестно, что для крепления призабойной зоны газовых скважин применяют составы на основе фенольноформальдегидных смол с различными катализаторами, например хлористым оловом или соляной кислотой. Предложенный состав отличается тем, что фенольноформальдегидная смола и катализатор - бензосульфокислота взяты в соотношении: 80 - 87% смолы и 13 - 20% водного раствора бензосульфокислоты 40 - 50% -ной концентрации. Такое соотношение компонентов позволяет повысить прочность крепления призабойной зоны и сохранить проницаемостьпласта. Предмет изобретения 5 Состав для крепления призабойной зоныгазовых скважин на основе...
Способ защиты дренажных труб от заиления
Номер патента: 202776
Опубликовано: 01.01.1967
Авторы: Друвиет, Кубеле, Сегаль, Эглий
МПК: E02B 11/00, E02D 3/10, E03B 3/18 ...
Метки: дренажных, заиления, защиты, труб
...и открытий при Совете Министров СССР14.1 Х.1967. Бюллетень19 Опублико 1 ва Дата опубликования описания 22.Х 1,19 Авторы зобрстения. Друвиет, С убеле, Г, Я. Сегаль Эгл аявитель СПОСОБ ЗАЩИТЫ ДРЕНАЖНЫХ ТРУБ ОТ ЗАИЛЕНИЯ распределяют етом. по дрене ги анспорредме защиты обклад и торфа ощения ильтра аспреде тз ретент 5 Способния путем цз мха ил целью упр риал для ф 10 массы и рспортом. дренаж ки их ф , отличимеха ни приводя ляют по ных труоильтром,юг ийсязации рат в состодрене собу, с целью упроот, материал длояние гидромассы Известен способ защитьзаиления путем обкладпример, из мха, торфа иэтому способу, материалляется по дрене в естествнепием механического трсоб весьма затрудняетпо укладке фильтра.По предлагаемому спощения...
Прибор для испытания крупнозернистых грунтов на трехосное сжатие
Номер патента: 203293
Опубликовано: 01.01.1967
Авторы: Вартапетов, Всесоюзный, Коган, Коршунов, Научно
МПК: E01C 7/00, E02D 1/00, G01N 3/08 ...
Метки: грунтов, испытания, крупнозернистых, прибор, сжатие, трехосное
...домкрата 8, опорной рамы 9, манометров 10, датчиков поперечной деформации 11, прогибомеров 12,Шланг 3, расположенныи спирально по стене металлического цилиндра 1, заполняется жидкостью (водой) под давлением 0,5 - 1 кг/сл 1-.Получается цилиндрическая камера, стенками которой является шланг.Начальное давление обеспечивает необходимую жесткость стенок камеры, что позволяет получать после загрузки сыпучего материала образец правильной формы.Материал укладывается сверху до нижней кромки направляющего кольца 4. На верхний торец образца ставится штамп 5, через который подается вертикальное давление на образец. Возникающее при этом боковое давление передается на жидкость, заключенную в шланге. Регулируется давление изменением объема воды в...
Машина для послойного рыхления мерзлого грунта
Номер патента: 203547
Опубликовано: 01.01.1967
Автор: Басе
МПК: E02D 7/08, E02F 5/32, E02F 9/22 ...
Метки: грунта, мерзлого, послойного, рыхления
...рамы из рабочего положения в транспортное и обратно. При рыхлении грунта блок направляет движение троса,Направляющая рама связана с телсжкой посредством шарнира 11. Это предотвращает перекос направляющей рамы при наезде одного из колес на неровности, Пружинные амортизаторы для увеличения величины деформации и сохранения достаточной жесткости выполнены в виде последовательно соединенных пакетов пружин, размещенных в цилиндрическом корпусе.Гидравлическая система машины состоит из насосов 12, приводимых во вращение через редуктор от двигателя 13 тягача, гидрораспределителя 14, дросселя 1 б, предохранительного клапана 1 б, гидроцилиндров 17 бульдозера и рыхлителя 18, гидромотора 19, приводящего во вращение через редуктор 20...
Прибор для испытания грунта на смятие и срез в полевых условиях
Номер патента: 203994
Опубликовано: 01.01.1967
Автор: Загоруйко
МПК: E02D 1/00, G01D 9/22, G01L 1/04 ...
Метки: грунта, испытания, полевых, прибор, смятие, срез, условиях
...наконечника.Усилия поворота лопастного наконечника иуглы его поворота в грунте вычерчиваютсясамописцем на барабане 21 в виде графика 15функциональной зависимости указанных величин.Происходит это следующим образом.Вначале, когда вращательные усилия ещенедостаточны, чтобы лопастной наконечник 20начал проворачиваться в грунте, стержень 3,втулка 4 и рычаг 20 остаются неподвижными,а рукоятка 1 сжимая пружину 19, поворачивается на некоторый угол относительно рычага 20. При этом рукоятка с ломощью прикрепленного к ней поводка 22 вытягивает всторону своего движения тросик 23, проходящий в горизонтальном продольном каналерычага 20, Один конец тросика прикреплен книжней части поводка 22, а другой через 30систему рычагов - к держателю...
Передвижное устройство для определения
Номер патента: 203995
Опубликовано: 01.01.1967
Авторы: Глазков, Мков, Морозов
МПК: B43K 29/08, E02D 1/00, G01D 9/18 ...
Метки: передвижное
...с,вращающейся осью 14 колес 2.Устройство перемещается тягачом с задан ной постоянной скоростью. За счет сочетания поступательного и вращательного движений каждая точка штанги 4 и зонда 5 движется по криволинейной траектории. При этом зонд снаконечником б поднимается и опускаетсявертикально. В то же время ось 14 колес 2 перемещается прямолинейно.5 В процессе погружения зонда штанга 4 вопределенной точке несколько отклоняется отвертикали в направлении движения устройства, что может создать дополнительное трение зонда о грунт. Чтобы этого не произошло,10 отклонение штанги у поверхности грунта приполном погружении зонда должно быть равно или меньше разности между радиусаминаконечника б и зонда. Это условие обеспечено путем подбора...
Прибор для исследования грунта на сдвиг в условиях плоской деформации
Номер патента: 203997
Опубликовано: 01.01.1967
МПК: E02D 1/00, G01B 5/30, G01N 3/24 ...
Метки: грунта, деформации, исследования, плоской, прибор, сдвиг, условиях
...передающий па него вертикальнуюнагрузку, Низ штампа располагается на уровне неподвижных осей вращения а и ат, в свя зи с чем штамп при перекосе не перемещается в горизонтальном направлении. Это упрощает замер вертикальных деформаций образца и передачу вертикальных усилий значительной интенсивности, а также дает возможноль избежать перекоса штампа в результате навала на него боковой плиты и вызванной этим неравномерности распределения вертикальных напряжений.11 ри перекосе образца на нижнюю поверхность штампа начинают действовать касательные силы реакции грунта. Эти силы передаются на неподвижную балочку 9, жестко связанную со станиной 1, через шарики 10, в.нонтировапные в опорную грань штампа. Эти шарики также уменьшают силы трения при...
Прибор для определения сопротивления грунта сдвигу
Номер патента: 203999
Опубликовано: 01.01.1967
Автор: Грутман
МПК: E02D 1/00, G01L 1/06, G01N 3/24 ...
Метки: грунта, прибор, сдвигу, сопротивления
...нагрунтаым.чертеже разца зрачнИа бор,изображен предложенный для образ нища корп В корпус 1 грунта 3. В о са вставлен и. Корпус с к ной б, на ко виде перевер например, извставлена камера тверстие в центре гамп 4 со штоком амерой покрыт уп орую установлена утого стакана, металла. угон мембракрышка 7 ввыполненного Известны приборы для определения сопротивления грунта сдвигу, включающие корпус с камерой для образца, штамп со штоком, крышку в виде перевернутого стакана, измерительное приспособление и устройство для пригруза. Эти приборы сложны по конструкции. Кроме того, испытания в них образцов несвязного грунта и мягкой глины затруднено из-за необходимости помещать образцы в резиновую камеру.Предлагаемый прибор позволяет создать на...
Паровоздушный молот двойного действия
Номер патента: 204253
Опубликовано: 01.01.1967
Авторы: Всесоюзный, Дорожного, Жигалов, Клебанов, Седов
МПК: E02D 7/10
Метки: двойного, действия, молот, паровоздушный
...предлагается выполнить корпус сдвумя полостями, сообщающимися между собой,причем в верхней из них расположить парораспределительное устройство, а в нижней -боек и шабот.На фиг. 1 изображен описываемый паровоздушный молот двойного действия; нафиг, 2 - вариант выполнения молота с герметически закрытым шаботом,Описываемый молот содержит корпус 1,поршень 2 с бойком 3, шабот 4 и парораспределительное устройство б. Корпус молота выполнен с двумя полостями А и Б, сообщающимися между собой, В верхней полости Арасположено парораспределительное устройство, а в нижней Б - боек и шабот.Работа паровоздушного молота двойногодействия для подводной бойки протекает следующим образом.Пар (воздух) подается в нижнюю полостьБ корпуса и производится подъем...
Устройство для извлечения из грунта свай, шпунта, обсадных труб и подобных элементов
Номер патента: 204254
Опубликовано: 01.01.1967
Автор: Верстов
МПК: E02D 9/02
Метки: грунта, извлечения, обсадных, подобных, свай, труб, шпунта, элементов
...сжимаются, аккумулируя энергию ударной части. С некоторым запаздыванием на величину задержки воспламенения топлива 15 происходит вспышка рабочей смеси. За счетобразовавшихся в результате сгорания топлива газов внутри корпуса возникает высокое давление, силой которого ударной части сообщается ускорение, и она начинает двигаться 20 вверх, а шабот под действием этого давленияпродолжает сжимать пружины, которые увеличивают величину запасенной ими энергии.Восприятие пружинами ударного действия и действия высокого давления расширяющихся 25 газов изменяет характер действующих импульсов таким образом, что обсадная труба испытывает лишь статическое надавливание, недостаточное для ее погружения. Последнее обстоятельство весьма важно, так...
Вибромолот для погружения в грунт или извлечения из него свай, шпунта и т. п.
Номер патента: 204267
Опубликовано: 01.01.1967
Метки: вибромолот, грунт, извлечения, него, погружения, свай, шпунта
...ударной части плюс зазор для предохранения вибромолота от одновременного удара об обе наковальни.С целью закрепления вибромолота на траверсе в двух взаимно;перпендикулярных направлениях траверсу можно выполнить с отверстиями по этим направлениям.На фиг. 1 изображен данный вибромолот при забивании сваи в грунт; на фиг. 2 - вибромолот при извлечении сваи из грунта.Ударная часть 1 вибромолота со встроенными в нее вибровозбудителями 2 закреплена на траверсе 3. В определенном положении относительно этой траверсы ударную часть удерживают пружины 4, надетые на болты 5. Последние проходят через направспублика). -% 2ф жен на втулку 13.ю в грунт, вырез бойка 7 ив выреза наковальни 9, на вырез наковальни 10, вие ударную часть 1. Выо вырез...

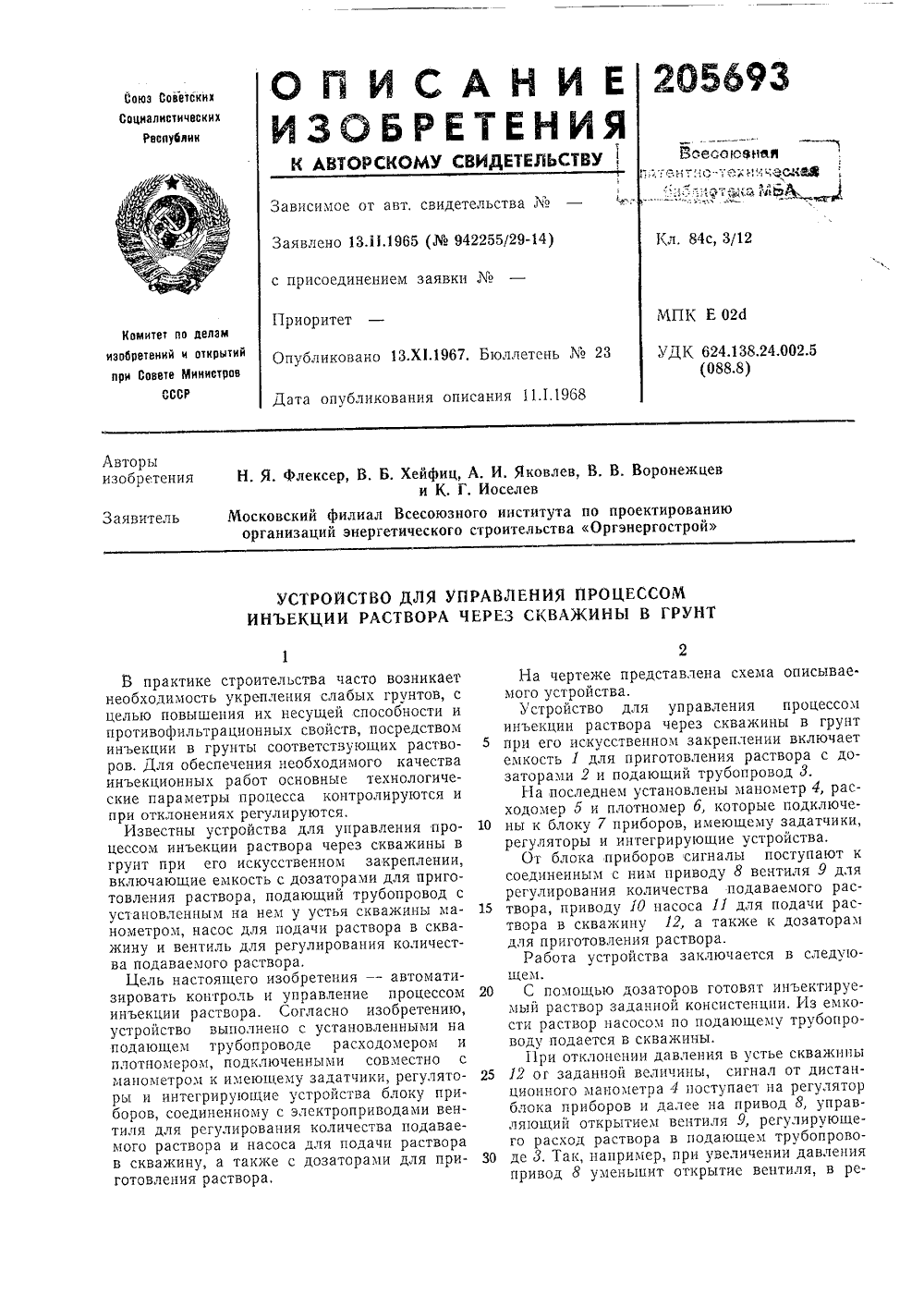

Устройство для управления процессом инъекции раствора через скважины в грунт
Номер патента: 205693
Опубликовано: 01.01.1967
Авторы: Воронежцев, Иоселев, Московский, Флексер, Хейфиц, Яковлев
МПК: E02D 3/12
Метки: грунт, инъекции, процессом, раствора, скважины
...увеличении давления привод 8 уменьшит открытие вентиля, в результате чего часть раствора будет возвращаться по трубопроводу 13 обратно в емкость 1. Б тех случаях, когда давление увеличивается настолько, что может привести к нарушению сплошности основания, сигнал от регулятора блока приборов поступает непосредственно на пусковое реле привода 10 насоса 11, отключает его и останавливает тем самым работу всего устройства.Если в процессе работы цементирующей установки, весь имеющийся в емкости 1 раствор будет использован или по техническим причинам в нее не будет вовремя добавлен новый, то сигнал от индукционного расходомера 6 поступает через регулятор блока приборов также на пусковое реле привода насоса, что предотвращает...
Элемент смотрового канализационного сборного колодца
Номер патента: 206833
Опубликовано: 01.01.1968
Авторы: Белоцерковский, Всесоюзный, Изделий, Малкин, Рабинович, Самохвалов
МПК: E02D 29/12, E03F 11/00, E04H 5/06 ...
Метки: канализационного, колодца, сборного, смотрового, элемент
...труб в нижней части корпуса в местах возможпого примыкания труб образованы диафрагмы.Для уменьшения его веса диафрагмы могут быть образованы в нишах, расположенных по части длины корпуса. 15На чертеже показан элемент смотровогоканализационного сборного колодца стаканного типа в аксонометрии.Элемент колодца включает корпус 1 в видежелезобетонного стакана с камерой 2, днище 3 которого переходит внутри колодца вдва взаимно пересекающихся лотка 4.Для подсоединения труб к колодцу в нижней части корпуса имеется два открытых окна б со специальными полукруглыми уступами б для надежного опирания трубы и двяокна, закрытые неармированными диафрагмами 7, образованными в нишах 8, расположенных по части длины корпуса, Ниши облегчают...
Свайный копер
Номер патента: 207119
Опубликовано: 01.01.1968
МПК: E02D 13/04, E02D 7/14
...второй вершине (В) параллелограмма. 1-1 аПРс 1 ВЛЯ 1 ОГЦЯЯ КОПРЯ ШЯРЦИРНО СОЕДИНЕНЯ С третьей вершиной (С) параллелограмма и может поворачиваться в поперечном направлении с помощью гидроцилиндра 5. Он установлен на чствсртой (0) вершине параллело. ГРс 1:51 Я, ИМЕЮГЦЕГО ДПЯГОНЯЛЬНО РЯСПОЛОКЕН- ный гидроцилиндр 4, обсспс 1 Нзяюгций изме пенис формы параллелограмма и пере 1 сгценис направляющей копра в продольном направлении.При использовании такого копра для погруСВЯИ С ООЛЬШИМИ УГ,1 ЯМИ НЯКЛОН; его утяжеления и увеличения веса противо- ВССЯ ДОПОЛНИТЕ;ЬНЬ НсЯ КЛОНЫ НсПРЯВЛЯ 10 ГЦЕЙ осуц 1 ествляются изменением тол,ко длины одной из сторон параллслограмма или также с наклоном рычакно-шарнирного устройства в противоположную сторону, чем...
207120
Номер патента: 207120
Опубликовано: 01.01.1968
Автор: Верстов
МПК: E02D 13/10, E02D 9/02
Метки: 207120
...состоит из чередующихся цилиндрических участков 5 и конических выступов б, Муфта имеет резьбовую часть 7 и раструб 8 с чередующимися внутренними коническими выступами 9 и цилиндрическими участками 10, Размеры цилиндрических участков 5 стакана и конических выступов 9 муфты выбраны так, что при их совмещении стакан свободно проходит сквозь раструб 8 муфты. Конические поверхности выступов б стакана и выступов 9 муфты имеют одинаковую конусность, величина которой выбрана так, что при совмещении этих поверхностей и приложении к тросу статического извлекающего усилия обеспечивается заклинивание.Устройство работает следующим образом.Муфта 3 навинчивается на муфтовую часть извлекаемой обсадной трубы 4. Вибратор 2 подвешивают на тросе 11,...
Машина для уплотнения грунтов
Номер патента: 207245
Опубликовано: 01.01.1968
Авторы: Бриц, Будницкий, Виркерман, Зеленин, Рассохин, Смирнов, Стрельников, Фейтельман, Эфрос
МПК: E01C 19/38, E02D 3/046, E02F 5/10 ...
Метки: грунтов, уплотнения
...Составитедн В. Омельниовин Редактор В, Г. Гмошииский Текред Л. Я. Бриккер Корректоры: Н. И. Быстрова и Т, Д, ЧуиаеваЗаказ 2615 Т ираж 530 ПодписноеЦИИИПИ Комитета по делам изобретений н открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4 Типография, пр, Сапунова, 2 Машина для уплотйения грунтов, включающая тягач, шарнирно закрепленную на нем опорную раму с траверсой, виброударные рабочие органы с приводом и прижимные гидро- цилиндры, отличающаяся тем, что, с целью повышения эффективности уплотнения, виброударные рабочие органы монтированы с приводом на траверсе с помощью параллелограммных подвесок, траверса установлена на опорной раме, с возможностью поперечного перемещения под действием, например, гидро- цилиндра и...
Стыковое соединение элементов моделей арочных сооружений с силовыми цилиндрами
Номер патента: 207381
Опубликовано: 01.01.1968
Автор: Сурин
МПК: E02D 33/00, E04B 1/32
Метки: арочных, моделей, силовыми, соединение, сооружений, стыковое, цилиндрами, элементов
...14 представляет собой сплошной цилиндр, который на одном конце выполнен с утолщением, а на другом конце имеет цилиндрическую муфту со стопорным винтом. Утолщение и муфта на шарнире фиксируют положение левон и правой половин механизма ключевого шарнира.Измерительная пластина 8 имеет прямоугольную форму и в плане изогнута по некоторой дуге круга, Верхний конец ее выпрямлен и крепится двумя винтами к обойме 1 д, причем он упирается в верхнюю полку обоймы. Нижний конец имеет плавное закрепление и отстоит от нижней полки обоймы 18 на некоторое расстояние, необходимое для деформации пластины 8 под давлением поршня 10. С внутренней вогнутой стороны пластины наклеиваются по образующеи и перпендикулярно образующей два проволочных тензодатчика...
207443
Номер патента: 207443
Опубликовано: 01.01.1968
МПК: E02D 1/00, E21B 49/00, G01N 7/08 ...
Метки: 207443
...боковые стенки с сетчатым фильт. ром на их наружной поверхности.На чертеже изображена схема предложенного прибора.Прибор включает жесткий, например, металлический корпус 1, имеющий на одном из концов стенку-мембрану 2 и внутреннюю мембра ну 3, разделяющую корпус на две отдельных камеры 4 и б.Герметично замкнутая камера б заполнена газом, например воздухом при атмосферном давлении.Камера 4 имеет (между мембранами 2 и 3) перфорированные боковые стенки б, через которые камера 4 сообщается с окружающей средой. Боковые стенки б закрыты с наружной поверхности тонким сетчатым фильтром, например металлической сеткой 7. Мембраны 2 и 3 снабжены преобразователями деформаций, например, в электрические сигналы (не показаны на чертеже) с...
Установка для определения коэффициента удельного упругого отпора скальных пород
Номер патента: 207444
Опубликовано: 01.01.1968
Авторы: Гидропроект, Камнев, Каторгин, Ленинградское, Научно, Окунев, Поздн, Проектно, Сафонов, Хононов, Хорев
МПК: E02D 1/00, E21B 49/00, G01L 1/02 ...
Метки: коэффициента, отпора, пород, скальных, удельного, упругого
...выработки датчиками 4 измерительного устройства и гидравлический привод 5, Между выравнивающей облицовкой и внутренним несущим каркасом расположены эластичные камеры б,1 саисдая из которых помещена в телескопически раздвижном кожухе 7, дно которого оперто на каркас. Эластичные камеры соединеныс гидроприводом установки,10 Измерительное устройство выполнено с датчиками 4, включенными в общую электрическую цепь вместе с блоком измерения 8,включающим коммутирующее 9, отсчетное 10и печатающее 11 устройства.15 Каркас установки выполнен из колец 12 сцентрирующими выступами 1 т, стянутымимежду собой анкерными связями 14,Гидравлический привод включает насос 15и баллоны 1 б.20 В системе гидропривода по заданной программе проведения опыта...
207806
Номер патента: 207806
Опубликовано: 01.01.1968
Автор: Зархин
МПК: E02D 3/12
Метки: 207806
...в виде вд ной трубы с након что, с целью пов ности распрсделе ра, ца наконечник плечики, на котор ба, закрепленная щения по перфори верхнем се конце,нагнетат ы, преим авливае ечником,ышения пя закр е инъскт ые опир с возмо ровацнотия закрепляющего ущественно несвя)ой перфорированот,гитающийся тем, степени равномерспляющего раствоора образованы заается обсадная тру жностью ее перемс трубе до упора на Изобретение относится к конструкциям инъекторов для нагнетания в грунты закрепляющих растворов.Извсст ы инъекторы, вкгпочающие перфорированную трубу и наконечник. При забивке инъекторов перфорированные отверстия в трубе засоряются,Прсдложсцньи иц ьектор исключает засорение перфорированных отверстий и тем самым обеспечивает равномерный...
Устройство для погружения или извлечения свай
Номер патента: 207807
Опубликовано: 01.01.1968
Авторы: Ленинградский, Лускин, Малков, Метт, Рудкевич, Савинов, Смиловицкий, Фельд, Шик, Яковлев, Яшкуль
МПК: E02D 11/00, E02D 7/18
Метки: извлечения, погружения, свай
...свай, шпунта, труб и других элементов.Известные устройства используемые для этой цели включают вибратор направленного действия, подвешенный на пружинах к раме, соединенной с механизмом иригрузки, и наголовник, надеваемый на сваю.В известных устройствах усилие пригруза не передается непосредственно на сваю.Этот недостаток в предложенном устройстве устранен в результате того, что рама жестко соединена с наголовником. тает на виброударном режиме, при извлечении - на вибрационном.Погружение элементов п дится в следующем порядке.5 Устройство поднимается одновременно спогружаемым элементом в верхнее положение, при этом головная часть погружаемого элемента находится в наголовнике 5, а острие элемента находится на грунте в месте его за.10...
Самоходная или подвесная вибрационная машина для посадки железобетонных плит на песчаноеоснование
Номер патента: 207951
Опубликовано: 01.01.1968
Авторы: Елисеев, Зеленский, Земсков, Кракиновский, Петрунькин, Ткаченко, Фридман
МПК: E01C 19/38, E01C 19/42, E01C 5/10 ...
Метки: вибрационная, железобетонных, песчаноеоснование, плит, подвесная, посадки, самоходная
...раму 1,ство 2 и приводной дви ное устроиство выполнено с несколькими параллельно расположенными синфазно работающими вибросекциями 4. Каждая вибросекция включает двухвальные вибраторы б, оси 5 которых расположены параллельно продольной оси машины, а валы, расположенные по одной линии, связаны между собой карданными валами б, соединенными с синхронизированным приводом 7, обеспечивающим синфаз ную работу вибросекций.Для равномерного прилегания вибрационных секций к бетонной плите и предохранения ее от разрушающих нагрузок на опорных плоскостях вибрационных секций установлены 15 упругие прокладки.Вибрационное устройство машины устанавливают на подлежащую погружению плиту.В результате равномерной передачи вибрации плита всей...
Устройство для исследования грунта
Номер патента: 208306
Опубликовано: 01.01.1968
Авторы: Алексеев, Бубнов, Всесоюзный, Гельфгат, Научно, Симонов, Страхаль, Юхвец
МПК: E02D 1/00, E21B 49/00
Метки: грунта, исследования
...устройство засылается к забою через полость шнековой колонны 19 на канате 20 с закрепленным вертлюжцым устройством 21.Закрепление зонда с учетом требуемой величины опережения шнековой колонны осуществляется стабилизирующим патроном прц помощи конической гайки 6 и сухарей 5. В нижней части патрона-расположен стаоцлизатор 4, имеющий по периферии выступающие ребра. В корпусе 7 через трубу 8 ц опорноподшипццкоьую систему 10 присоединяется запорная часть замкового механизма. Опорно-подшппнцковая система 10 передаетосевое усилие от вращающейся шнековой колонны 19,Корпус 11 вращается относительно шпинделя 9 на радиальных ц опорных подшипниках 10.Закрепление устройства в забойном шнеке,контроль его фцксацш 1 в заданномнцц и освобождение...
Инвентарная свая
Номер патента: 208544
Опубликовано: 01.01.1968
Авторы: Благодетелев, Куренков, Русанов, Таршиш
Метки: инвентарная, свая
...распорного элемента вниз, расклинивающие выступы сходят с выступов оболочки, в результате чего стенки оболочки приближаются к распорному элементу (складываются) и размеры поперечного сечения сваи уменьшаются.Динамическое испытание сваи производят ударом молота с замером перемещений сваи.Статическое испытание сопротивления грунта по боковой поверхности сваи и под наконечником производят раздельно в следующем порядке; на сердечник 4, нижний конец которого соединен с наконечником б сваи устанавливают домкрат 14, упирающийся в балку 11 анкерного устройства, связанную анкерами 10 и траверсой 9 через хомут 8 с оболочкой сваи.Под давлением домкрата оболочка порным элементом перемещаются ввер сительно грунта, при этом сопротивлен208544...
Свайный паровоздушный молот двойного действия
Номер патента: 208545
Опубликовано: 01.01.1968
Авторы: Всесоюзный, Дорожного, Жигалов, Клебанов, Седов
МПК: E02D 7/10
Метки: двойного, действия, молот, паровоздушный, свайный
...чертеже изображен вертикальный разрез паровоздушного молота, 30 исываемое устроиство состоит из корпупоршня 2 с бойком 3, механизма привода парораспределительного устройства, состоящее из двух реек 4 и 5, пружины 6, кулачков (верхнего и нижнего) 7, рычага 8, роликов 9, коромысла 10, тяг 11, выпускной коробки с золотником 12, впускной коробки с золотником И, крышки распределительного механизма 14, парового цилиндра 15, штока 16 и патрубка 17.Работа молота с расширением пара (воздуха) протекает следующим образом. Пар (воздух) постоянно подается в нижнюю полость цилиндра 15. Выхлопной золотник 12 открыт, впускной 13 закрыт. Ввиду того что в верхней полости цилиндра нет противодавления, производится подъем бойка 3 вверх за счет разности...
Способ отбора головных проб на драгах
Номер патента: 208590
Опубликовано: 01.01.1968
Авторы: Антонов, Кизлер, Колмогоров, Ларионов, Федоров
Метки: головных, драгах, отбора, проб
...где ковш опроки повых подъемников. подъема, установленкрепленном к верхней валочного люка. Проер б через разгрузочв стенке завалочного дывается по типу скир едмет изобретен Известно, что головные пробы на драгах отбирают вручную, лопатами из потока разгружающейся из дражных черпаков породы,Предлагается для отбора головных проб применять ковшовый пробоотборник скипового типа, установленный в завалочном люке драги. Это обеспечивает безопасность условий труда и повышение достоверности головного опробования,На чертеже изображена схема установки ковшового пробоотборника в завалочном люке драги.При необходимости отбора головной пробы ковш 1 пробоотборника отпускают по направляющим рельсам 2, закрепленным на лобовой стенке 3 завалочного...
Прибор для испытания образца грунта на прочность
Номер патента: 209005
Опубликовано: 01.01.1968
Метки: грунта, испытания, образца, прибор, прочность
...к минимуму трения между образцом и стенками последние 30 покрывают антифрикционным полимерным материалом типа фторопласта.При проведении испытаний по схеме а к кронштейнам 3 крепятся гидравлические прессы 4, поршнями которых прикреплены к нагрузочным плитам 2, передающим эту нагрузку на образец. Для передачи вертикального давления на стойках б расположена траверса 6, к которой прикреплен гидравлический пресс 7.При проведении испытаний,по схеме б все приспособления для передачи ,вертикального усилия остаются такими же, что и в предыдущей схеме. Для передачи горизонтальных деформаций на плите прибора смонтированы кронштейны 8 с винтами 9.Давление создается вращением штурвала 10 надетого на винт, соединенный при помощи обоймы 11 с...
209006
Номер патента: 209006
Опубликовано: 01.01.1968
МПК: E02D 1/00, G01N 19/02
Метки: 209006
...крепится к корпусу болтами 2 и тросом 1 б.Работает прибор следующим образом, Гидравлический щуп 8 со сменными образцами 10 10 и 12, которые имеют одинаковую форму и размеры, вставляют в лунку, находящуюся в плотном или мерзлом грустите естественного залегания. Лунка образуется в результате определения плотности грунта сплотномеро. За тем вращают против часовой стрелки гайку 5,выступающую из корпуса 1, В результате этого гидравлический поршснь 4 начинает опускаться Вниз, тяк кяк сама Гайка пе может перемещаться в вертикальном направлении.20 При этом в гчдросистесме создается давление,величина которого зависит от того, на какую всличину опустится гидравлический поршень.Давление псредяется плунжору 9. Последо сменным оордзцом 10...
