E02D — Основания и фундаменты; котлованы; насыпи

Номер патента: 372322

Опубликовано: 01.01.1973

Автор: Автор

МПК: E02D 27/34

Метки: здания, фундамент

...элементах.Однако известные фундаменты не обе вают возможности регулирования уп о слоя.Целью изобретения является обеспечение возможности регулирования упругости слоя.Это достигается тем, что металлические стержни выполнены подпружиненными и заключены в заполненную тиксотропной суспензией оболочку, в полости которой размещен заполненный газом, например воздухом, баллон, причем в качестве тиксотропной суопензии использована бентонитовая глина.На чертеже изображен предложенный фундамент в разрезе.Фундамент включает опорные эл 1 и размещенный между ними упру й с вертикально расположенньтв ми подпружиненными стержн ными в заполненную тиксотр 8 оболочку 4, в полости кото 5 полненный газом, например5, причем в качестве тиксотр использована...

Номер патента: 373356

Опубликовано: 01.01.1973

Авторы: Куксенко, Петров, Толора

МПК: E02D 29/02

Метки: бетонирования, днище, металлического, основания, резервуара

...известным способом не обеспечивает плотного прилегания бетона к днищу резервуара, что особенно важно для резервуаров высокого давления.Повышение плотности прцлегация бетона к днищу резервуара по предлагаемому способу обеспечивается за счет того, что днище резервуара устанавливают с укрепленной под ним конической опалубкой в фиксированном положении ца поворотном устройстве и поворачивают в наклонное положение под углом, равным 40 - 60 к горизонтали, затем укладывают бетонную смесь в опалубку и после затвердевация бетона опалубку с днищем поворачивают в горизонтальное положение.ь 1 ертеж иллюстрирует предлагаемый способ (бетонную смесь укладывают при наклонном положении днища и прикрепленной к нему опалубки),Способ осуществляют...

Номер патента: 373478

Опубликовано: 01.01.1973

МПК: E02D 29/067, F16L 1/12

Метки: возведения, кожухом, металлическим, подводных, путепровода, сооружений, типа

...часть металлического кожуха т с наружной оболочкой 4, которую соединяют с внешней поверхностью кожуха металлическими связями 5. В передней части путепровода монтируют герметичную заглушку 6, Путепровод наращивают в сторону тыльного от крытого участка 7 до заданного надводноговеса всей конструкции. После этого вся конструкция тяговым канатом 8, закрепленным за салазочном устройстве 9, с помощью тягового механизма 10 на противоположном бере гу продвигается по стапелю 1 и щебеночнойпостели 11 в подводное положенае до тех пор, ,когда над водой останется только расчетной участок с открытым торцом. С этого момента заливают бетон 12 в полость между кожухом 15 и оболочкой, где связи 5 становятся армату,рой железобетонной конструкции....

Номер патента: 373552

Опубликовано: 01.01.1973

МПК: E02D 1/00, G01L 1/04

Метки: грунта, деформаций, напряжений

...бкои ленты датчиком деформаций, прикреп,еи 5 ы) Одним Оицомтруоке, 5 д 1)угим к внутрешей поверхности корпуса.5 Иа фиг. 1 изображено предлагаемое устройство в сборе, продольное сечение; ил фи. 2 - -то же, вид сверху иа фи 1, 3 - Оп.- речное сечение по Л - А на фиг. 1.Устройсти) включает полый корпус 1 с рези попым плтрубком 2, выдиилемый в грунт чувствительный )лемецтс длтчиками 1 нлпрякеиий, трубку ), ил которой жестко закреплен чувствительный элемент 3, направляющие к 0,5 ь 5; 6 и 7, в кото 1)ых может продо,10 пе ремещлться трубка 5, силожениая фиксдтором 8. Кроме того, к внутренней поверхности корпуса 1 прикреплен одним концом датчик деформаций 9, другой конец которого прикреплен к трубке 5. Для пропуска проводов элек троспязи...

Номер патента: 373582

Опубликовано: 01.01.1973

МПК: E02D 1/00, G01N 3/42

Метки: грунта, свойств, физико-механических

...устройство снабжено стабилизирующей крыльчаткой с вертикальными лопастями, смонтированной на дополнительном трубчатом корпусе, соосно соединенном посредством упругого стержня с наклеенными на него тензодатчиками с трубчатым корпусом сдвиговой крыльчатки, выполненной со спиральными лопастями.На фиг. 1 изображено предлагаемое устеди; на фиг. 2 - то же, вид рованнои на дополнительном трубчатом корпусе б, соосно соединенном посредством упругого стержня б с наклеенными на него тензодатчиками 7 с трубчатым корпусом 2 сдвиговой крыльчатки 1, выполненной со спиральными лопастями 8.Предлагаемое устройство работает следующим образом.При задавлявании устройства в грунт стабилизирующая крыльчатка 8 с вертикальными лопастями 4 и сдвиговая...

Номер патента: 374412

Опубликовано: 01.01.1973

МПК: E02D 3/12

Метки: раствор, тиксотропный

...от 0,1 до 1,0%, 15 а раствор силиката натрия в количестве от0,3 до 5,0% от веса сухой глины в растворе.Высокие тиксотропные свойства глинистыхрастворов, приготовленных на основе небентонитовых глин, обусловлены замещением иона 20 гидроксила в силанольной группе, выходящейна поверхность гидратированной глинистой частицы, на ион фтора:- Н+ КаР -+ - Я - Р+ МаОН374412 Составитель Л. Романова Техред Е. Борисова Корректор Е. Сапунова Редактор Л. Лаврова Заказ 1143/9 Изд. Хв 367 Тираж 602 ПодписноеЦНИИПИ Комитета по делам изобретений и открьпий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 3гМонофторозамещенные кремневые .кислоты способны к самостоятельному взаимодействию с кремнеземом силикатного...

Номер патента: 374413

Опубликовано: 01.01.1973

Авторы: Вител, Карцев, Страхов

МПК: E02D 7/08

Метки: ijfigt, забивки, молот, свайfi3

...торцах ударной части закреплены ограничители вертикального перемещения, выполненные в виде подпружиненных штоков, сое. диненных между собой тягами, а один из ограничителей выполнен с жестко закрепленными на нем рычагами, на свободных концах которых установлены клиновые зажимы, взаимодействующие с тросом привода. фиг. 1 изображен предлагаемь й вид; на фиг, 2 - вид молота иг. 3 - ударная часть молота. ханический молот имеет корпус ющуюся по нему раму 2, имеющ ружной и внутренней стороны, п оторых перемещается ударная овленная внутри рамы. На к новлен тросо-блочный привод 4, и тросами б, На раме монтиров наголовник 7. На ударной част вертикального переыполнен в виде щто, пружины 10 и тяг ых на уширенной ча. тяг жестко закреплеограничителя,...

Номер патента: 374454

Опубликовано: 01.01.1973

Авторы: Бергер, Вител, Николаенко

МПК: E02D 19/14, E21D 1/14

Метки: замораживающая, колонкаiibr

...17. Диафрагма жестко связана с внутренней колонной питающих труб 3 посредством патрубка.Под действием веса и последующего натяга 30 при монтаже колонны труб 4 коническаяобойма 13 золотникового устройства входит в эластичный уплотнитель 15, разжимает его и тем самым герметизирует кольцевое пространство между золотниковым устройством 5 и обсадной колонной труб 1. При этом отверстия 10 кольцевой камеры б и отверстия 17 диафрагмы 1 б совмещаются, создавая возможность поступления холодоносителя в кольцевую камеру из нижней ступени.Для подачи холодоносителя в нужную ступень в оголовке колонки установлены (см. фиг. 1) патрубки с кранами 18, 19 и 20, соединенные с соответствующими трубами 1, 4 и 3.При замораживаниями пород верхней ступечи...

Номер патента: 375345

Опубликовано: 01.01.1973

Автор: Гендель

МПК: E02D 5/74

Метки: грунт, наконечник, погружаемой, сваи

...подобно корпус с режущими кромкам ся тем, что, с целью обеспеч заданного направления при п ливанием, боковая поверхно полнена с чередующимися в динами пирамидальной форм а емои в грунт е, включающий и, отличающий- ения сохранения огружении вдавсть корпуса выступ а ми и впаы. присоединением заявкиИзобретение относится к области строительстваа, в частности к конструкциям наконечников для погружаемых в грунт свай, труб и тому подобных конструкций.Известные наконечники, включающие кор пус с режущими кромками, не обеспечивают сохранения заданного направления при погруженни вдавливанием, что особенно важно при производстве работ, связанных с подводкой фундаментов при реконструкции сущест вующих зданий, сооружений, имеющих неравномерную...

Номер патента: 375346

Опубликовано: 01.01.1973

МПК: E02D 7/00

Метки: всесоюзная1г, гавторы

...раму 1, седло 2, шарнирные промежуточные звенья 3 и силовые цилиндры 4 подъема. Рама включает ось б, на которой закреплены колеса б, и несущие штанги 7 с катками 8. Седло 2 смонтировано под осью б рамы 1 и связано со штоками 9 силовых цилиндров подъема шарнирными промежуточными звеньями 3. Силовые цилиндры 4 проходят через отверстия несущих штанг 7 и снабжены упорами 10 для передачи усилия на несущие штанги. Работает устройство следующим образом, Устройство устанавливают относительно лежащей на земле опоры 11 таким образом, чтобы седло 2 располагалось над опорой на не 5 котором расстоянии от комля опоры, которыйдолжен находится около котлована 12. Затем опору 11 прикрепляют к седлу 2 с помощью, например, канатов 13 и включают силовые...

Номер патента: 375347

Опубликовано: 01.01.1973

Авторы: Вител, Дмитревич, Жигалов, Зовикин, Кремнев, Лызо

МПК: E02D 7/10

Метки: гидромолот

...с напором и со сливом. Внутренняя часть штока 2 делится на полости Г и Д, Через поршень аккумулятора 12 проходит шток 13, который верхним концом соединен с верхним упором 14 и с нижней частью напорной трубы 8, имеющей радиальные щели е, а нижнии регулируемый упор 15 навинчен на резьбу штока,Гидромолот работает следующим образом.В исходном положении ударная часть 1 под действием собственного веса находится в крайнем нижнем положении, При включении гидромолота в работу жидкость от гидросистемы поступает в верхнюю часть напорной трубы 7 и далее идет в полость Г на зарядку аккумулятора, Поршень аккумулятора 12 опускается, не дойдя до нижнего крайнего положения на величну хода золотника б, упирается в нижний упор 15 штока 18 и перемещает...

Номер патента: 375348

Опубликовано: 01.01.1973

Автор: Ростовский

МПК: E02D 27/12

Метки: зданий, сооружений, фундамент

...4.При таком фундаменте строительство надземной части здания осуществляется обычным путем, т. е. по монолитному ростверку 1 производят кладку стен 5, устраивают отмостку6, полы 7 и т. д.Размеры микросвай могут быть различными и зависят от глубины промерзания грунта,АНИЙ И СООРУЖЕНИЙ Степень уплотнения грунта зависит от рас. стояния между микросваями в плане, а ширина уплотненного массива - от количества микросвай, расположенных по ширине фундамента. Учитывая, что вокруг микросваи образуетсяуплотненный массив грунта с радиусом, равным диаметру микросваи, например при рас стоянии между сваями по оси 200 и 230 мм,объемный вес скелета грунта уплотненного массива составляет в среднем 1,6 - 1,7 тамо, При такой плотности грунта в массиве...

Номер патента: 375381

Опубликовано: 01.01.1973

Авторы: Бакшанский, Бахилов, Кот

МПК: E02D 1/04, E21B 49/02, G01N 1/08 ...

Метки: ненарушенной, образцов, отбора, пробоотборник, структуры, торфа

...отбора фикЗО лс, нанесенной на одной из ш одну и ту же по всей глубине ируется по шкаанг. Изобретение относится к устройствам для взятия образцов торфа ненарушенной структуры значительного размера из залежи с естественной влажностью.Однако известные буры не обеспечивают извлечения из залежи образцов значительного сечения, так как при их заглублении одновременно надрезается столбик залежи сечением до 2/3 его окружности, что требует больших усилий и нарушает структуру залежи.Цель изобретения - уменьшение усилий заглубления челнока пробоотборника в залежь и сохранение естественной структуры.Это достигается тем, что челнок пробоотборника выполнен в виде плоских парных ножей, одни из которых снабжены направляющими пазами, в которые входят...

Номер патента: 376128

Опубликовано: 01.01.1973

МПК: B06B 1/16, E02D 7/18

Метки: вибратор, грунт, погружения, свай

...13, имеющую возможность вертикального перемещения в клиновых направляющих 14, которые имеют возможность перемещения в направляющих 15 по основанию корпуса 1 б с помощь 1 о винта 17 с двусторонней нарезкой, редуктора 18 и электродвигателя 19, Для обеспечения жесткой фиксации дебалансных валов их корпусы имеют упоры 20, фиксируемые направляющими 21.Вибратор работает следующим образом.Вращение от электродвигателей 1 с помощью клиноременных передач 2, шестерен 5 передается ведущим валам 4 с жестко насаженными на них кривошипами б. Вращаясь, кривошипы б при помощи пальцев 7 и ползунов 8, перемещающихся в направляющих шатунов 10, приводят шатуны и закрепленные па них дебалансы во вращательное движение. Дебалансы, расположенные на разных...

Номер патента: 376524

Опубликовано: 01.01.1973

Автор: Уральский

МПК: E02D 1/04, G01N 1/14

Метки: грунтоносов, задавливания, извлечения

...22, Устройство заполняется жидкостью и в процессе спускоподъемных операций не рассоедицяется и не разгерметизируется,Устройство работает следующим образом.При необходимости отбора монолитов илп бурения скважины методом задавливация собирается буровой снаряд вместе с задавливающим устройством так, чтобы при постановке снаряда на забой анкер находился на расстоянии 1 - 2 лт от поверхности. Скважина на этом уровне не закрепляется трубами, а диаметр ее должен соответствовать диаметру выбранного устройства. Для закрепления устройства за стенки скважины необходимо произвести его поворот с поверхности с помощью трубных ключей на 180. В этом случае вместе с корпусом устройства будут вращаться оси 15, а клинообразные эксцентрики 13 благодаря...

Номер патента: 376525

Опубликовано: 01.01.1973

МПК: E02D 7/08

Метки: »-=-vп, бондаренко, буянов, всесоюзнаяавторыв.п, ив, корюков, поздняков, юшков

...вставлен шток 10 опор.ной плиты 11, связанный с направляющей трубой 5 поперечным стержнем 12. На корпусе 3 ударной части 2 соосно с основным 5 захватом 8 установлен дополнительный захват 13 для заклинивания электрода 14, а между наковальней и направляющей трубой помещена амортизирующая прокладка 15. В полости 9 наковальни 6 против штока опор ной плиты 11 установлен упругий ограничитель 16.Устройство работает следующим образом.Электрод 14 вставляется в захваты 8 и 13до упора в грунт. Ударной частью 2 произ водится удар по наковальне б. При этом захват 8 зажимает электрод 14 и вместе с ним перемещается, Одновременно с погружением электрода 14 происходит сжатие прлкины 7.Упругий ограничитель 16 предохраняет пру жину 7 от соударения ее...

Номер патента: 376526

Опубликовано: 01.01.1973

Автор: Ганжа

МПК: E02D 7/20

Метки: защемления, опор

...17. На подвижных секциях 10 и 11 смонтированы дополнительные силовые цилиндры 18 посредством шарниров 19, другие же концы этих 15 силовых цилиндров через шарниры 20 закреплены на монтажной стойке 2.Работает устройство следующим образом.Дополнительные силовые цилиндры 18 переводят устройство из транспортного в рабо чее положение и фиксаторами 15 закрепляютего на монтажной стойке 2, после чего разжимают фиксаторы 17, установленные между подвижными секциями 10 и 11, и снова включают силовые цилиндры 18 на обратный 25 ход, вследствие чего секции 10 и 11 разойдутся, поворачиваясь вокруг шарниров 16 с тем, чтобы можно было обхватить защемляемую опору 18. После этого базовая машина 1 с устройством подъезжает к опоре 13, включа- ЗО ются силовые...

Номер патента: 376527

Опубликовано: 01.01.1973

Авторы: Петропавловский, Тетиор, Усов

МПК: E02B 3/06, E02D 29/02

Метки: подпорная, стенка

...сека ются которая м ности, пар ооразованн плиту 2. грани 3 ск прямую, фундамен жет быть болой и т. адок 1 образунижние граниой плитой 2оловиной дугт т гори 4 перео дтеокружсо складчатойаментной пли личает- еньшехности, оразом, онтальс фунПредметрная стенкастью и фундя тем, что, сй в лицевой пвыполнены туют горизонтсекаются с об ете ни Подпо оверхно аюитаяс ряжени ледней и образ ие пере уге. я подее выИзобретение относиттельства и касается, в дстенок.Известны подпорные стенкилицевой поверхностью и фундтой,Предлагаемая подпорная степка отся от известных тем, что, с целью умни я напряжений в лицевой поверскладки последней выполнены таким очто верхние их грани образуют горизную прямую, а нижние пересекаютсядаментной плитой по дуге.На...

Номер патента: 376549

Опубликовано: 01.01.1973

Авторы: Бзь, Институт, Попов

МПК: E02D 27/06, E21B 7/128

Метки: буровой, затапливаемый, морской, понтон, установки

...с траверсой гидродомкратов. Сбрасыватели зажимных клиньев траверсы состоят из кронштейнов 24, шарнирно связанных с пальцами 2 б и опирающихся на траверсу 7. На кронштейны надеваются крючки 2 б, шарнирно связанные с клиньями.Сбрасыватели зажимных клинев лафета состоят из тяг 27, одним концом шарнирно связанных с траверсой, а другим одеваются на плечо коромысел 28, шарнирно посаженных на пальцы, жестко прикрепленные к стакану лафета. На другое плечо коромысел надеваются крючки 29, шарнирно связанные с клиньями лафета.Устройство работает следующим образом.Плавучее основание 2 доставляется на точку бурения, после чего опускается до дна колонна труб, и зажимные клинья подвешиваются на сбрасывателях. Затем на тросах опускается на дно...

Номер патента: 377469

Опубликовано: 01.01.1973

Автор: Котов

МПК: E02D 3/11

Метки: грунта, закрепления

...30 наматывания троса. Изобретение относится к области закрепления,грунта при строительстве дорог, аэродромов, каналов и т. п. сооружений.Известные способы закрепления грунта постоянным электрическим током, протекающим к катоду от анода-инъектора, через который вводят растворы химических добавок, не ооеспечивают необходимой прочности закрепляемого грунта.Увеличение прочности, закрепляемого грунта по предлагаемому способу достигается за счет того, что в массиве грунта прокладывают в качестве катода трубчатый дренажный элемент,;параллельно продольной оси которого по поверхности грунта перемещают анодинъектор при одновременном действии на грунт механической нагрузки. Способ осуществляют следующим образом, С помощью кабелеукладочной машины...

Номер патента: 377470

Опубликовано: 01.01.1973

Автор: Авторы

МПК: E02D 5/66, E02D 7/00

Метки: iifnf, д4i, длине, обсадная, разрезная, трубаs

...боковой поверхности образованы пазы, выполненные под углом 10 - 20 к центральной оси, а внутри разрезной трубы смонтирована с возможностью перемещения вставка, на стенке которой закреплены пальцы, соответственно входящие в пазы на разрезной трубе, и фиксаторы,На фиг. 1 изображена предлагаемая обсадная труба с раскрытым зазором, продольный разрез; на фиг. 2 - то же, с выбранным зазором; на фиг. 3 - разрез по А - А на фиг. 1; на фиг. 4 - разрез,по Б - Б на фиг. 1,Инвентарная обсадная труба состоит из собственно трубы 1, разрезанной по всей длине, и вставки 2, на которой укреплены болтовые упоры 3, входящие в наклонные пазы 4, Последние имеют угол паклсна к продольной оси трубы 10 - 20. Для фиксации вставки относительно трубы имеются...

Номер патента: 377471

Опубликовано: 01.01.1973

Автор: Вител

МПК: E02D 7/00, E02D 7/14, E02F 1/00 ...

Метки: грунте, создания, щелей

...в направлении продольной оси щели.На чертеже показано устройство для осу.ществления способа.Устройство представляет собой раздвижнойрабочий орган, выполненный в виде жестких лоткообразных раскосов 1 с резцами 2 и лыжами 8. Рабочий орган смонтирован на трубах 4 и 5, снабженных храповым устройством б с собачками 7, причем труба 4 размещена внутри трубы 5.В нижней части трубы 4 установлен породоприемник 8.Способ осуществляется следующим образом.Рабочий орган в сложенном виде опускается в скважину, расположенную между двумя пробуренными и забетонированными скважинами. Когда торец породоприемника 8 упрется в дно скважины, раоочий орган раздвинет ся. При этом лыжи 8 опираются на поверхность скважины.Подъем трубы б вместе с трубой 4...

Номер патента: 377666

Опубликовано: 01.01.1973

Автор: Вител

МПК: E02D 1/00, G01N 3/08, G01N 5/02 ...

Метки: грунта, свойств, фильтрационносуффозионных

...в которую между двумя решетками2 помещен исследуемый грунт, выступающийза пределы камеры, усеченный конический отстойник 8, грунтосборник 4 и сливной бачок5, соединенный с отстойником патрубком б.Рабочая камера установлена на нижнемкронштейне обоймы 7, снабженной поворотным червячным механизмом 8. Осью 9 обойма опирается на вилку 10, хвостовик 11 кото.рой вставлен в трубчатую стойку 12 с приваренной к ней опорной крестовиной И. На вилке закреплен пьезометрический щит 14,На нижнюю решетку рабочей камеры укладывают подстилающий дренажный слой гравия, а на него - грунт, пригружаемый рас пределительным слоем и верхней решеткой,Затем камеру закрывают крышкой, через которую проходит шток, передающий на верхнюю решетку усилие от домкрата 15....

Номер патента: 378028

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: E02D 15/00

Метки: внблиотека

...диаметрально на верхнем торце бетонного кольца, Для транспортировки и погрузки материалов служат краны, подъемники и друтпе системы (на чертеже не показаны),Запасы материалов (цемента, гравия, песка) хранят в полостях 2 в стенке бетонного кольца.При изготовлении бетонных изделий торец секции отливается обычным способом и затем погружается в воду. Для этого установка имеет рабочую площадку б, которая расположена в выемке 7 в стенке кольца. Рабочая площадка может опускаться до уровня воды, благодаря накачиванию воды в балласты и за счет крена кольца.Установка имеет также рабочую платформу 8, расположенную на верхних торцах дополнительных вертикальных бетонных цилиндров 9, прикрепленных к внешней стороне бетонного кольца. Нижние торцы этих...

Номер патента: 378029

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: E02D 35/00

Метки: здания, положения, сооружения

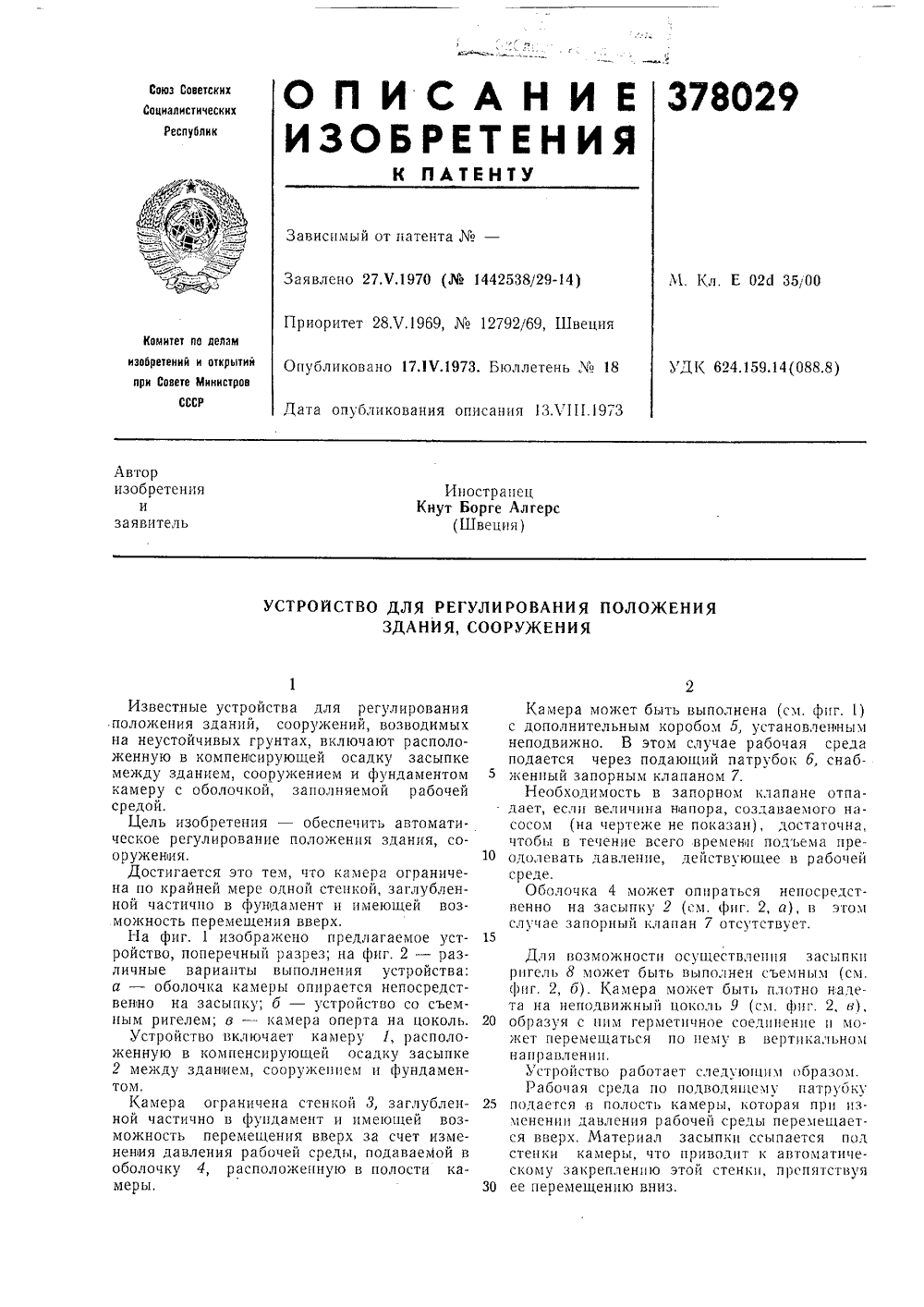

...осадку засыпке между зданием, сооружением и фундаментом камеру с оболочкой, заполняемой рабочей средой.Цель изобретенияческое регулированиеоружения,Достигается это тем, что камера ограничена по крайней мере одной стенкой, заглубленной частично в фундамент и имеющей возможность перемещения вверх.На фиг. 1 изображено предлагаемое устройство, поперечный разрез; на фиг. 2 - различные варианты выполнения устройства: а - оболочка камеры опирается непосредственно на засыпку; б - устройство со съемным ригелем; в - камера оперта на цоколь.Устройство включает камеру 1, расположенную в компенсирующей осадку засыпке 2 между зданием, сооружением и фундаментом,Камера ограничена стенкой 3, заглубленной частично в фундамент и имеющей...

Номер патента: 378377

Опубликовано: 01.01.1973

Авторы: Газовой, Московский

МПК: E02D 3/12

Метки: выработок, горных, заполнения, раствор

...(для изоляции притоков вод из высоконапорных горизонтов) и не требующий для стабилизации большого количества дефицитных химических реагентов.Предлагаемый раствор получают следующим образом.В смесителе любой конструкции приготовляют насыщенный водный раствор сернокислого магния (при 20 С плотность раствора 1,26 - 1,28 г/см) и в него вводят хлористый кальций или его насыщенный раствор в стехиометрическом соотношении,Смесь электролитов превращается в густую378377 Предмет изобретения Составитель В. Омельяновнч Редактор О, Стенина Корректоры: Е, Давыдкина и А. НиколаеваТехред Т. Миронова Заказ 1980/5 Изд.497 Тираж 576 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5...

Номер патента: 378590

Опубликовано: 01.01.1973

Автор: Шарапов

МПК: E02B 3/06, E02D 29/02

Метки: гидротехнического, подпорная, сооружения, стенка

...гидромеханизация. Зазор ду верхней металлической обоймой 5 и том 1 устанавливается из условия устан 0 трубы-пульповода. Труба наращиваетсяпередвигается по мере заполненая гибког лотнища грунтом.Вода отводится в торцы стенки.После заполнения гибкого полотнища грун том осуществляют окончательную засыпкуили намыв грунта за стенку. С помощью талрепов регулируют усилия в тягах-коротышах,. За- по- меж- шпуновкиили о поПри стр20 обоймы раэлементов.в грунт тяней металлстроительн25 единенныепосле погрпроектнойкуется внахВ качест30 применен и состоит из выполнен- -образной 3, тяг-колл ических нка ства одпорная стещего устройполотнища 2 1.1ительных поясовпамяти 4 и мет возводитодпорная стен азом. жается в грунт четом, Со стордо отметками, на...

Номер патента: 378593

Опубликовано: 01.01.1973

МПК: E02D 7/22

Метки: винтовых, завинчивания, свай

...Кроме того, дисбалансные группы валов 5 соединены между собой шестернями 7 с передаточным отношением 1:2. Корпус устройства закрепляется на свае 8.Предлагаемое устройство работает следующим образом. Вращательное движение от привода пере дается на дисбаласные валы 5, создающиецентробежные усилия, но так как валы одной группы вращаются в два раза быстрее валов другой группы, то центробежные силы обеих групп валов периодическими меняют свое на правление и образуют 4 основные комбинации, а именно:1 положение - импульсы центробежных оилвсех дисбалансов имеют одинаковое направление по часовой стрелке и суммируются.20 Усилие равно Р;11 положение - импульсные силы быстроходных валов направлены против часовой стрелки, а силы тихоходных валов...

Номер патента: 378749

Опубликовано: 01.01.1973

Автор: Фомин

МПК: E02D 1/04, G01N 1/04

Метки: грунта, кубической, монолита, отбора, формы, шурфов

...8 силового цилиндра 9. Последний 15 шарнирно закреплен с помощью оси 10 внижпей части корпуса 1.Описываемое устройство работает следующим образом. Для отбора монолита грунта кубической формы открывается шурф диа метром несколько больше диаметра трубчатого корпуса, в который на канате или штангах с помогцью тяги 11 опускается на заданную глубину предложенное устройство, При этом верхний и нижний силовые цилиндры, 25 соединенные с подрезным 5 и П-образным бножами находятся в исходном положении (на фнг. 1 показано пунктиром).Затем по магистрали 12 высокого давленияв силовой цилиндр 9 подается сжатый воздух, З 0 который перемещает шток 8. При этом П-образный нож пройдет через вертикальную прорезь а в трубчатом корпусе 1 и врежется в грунт...

Номер патента: 379531

Опубликовано: 01.01.1973

Авторы: Бел, Вишн, Вознесенский, Зиновьев, Изобретени, Политова, Разумовский, Сакалин, Хайзе, Юдин

МПК: E02D 7/00, E04H 12/34

Метки: опор, установки, ямы

...поперечной плоскостях стрелу наклоняют гидравлическими цилиндрами 9 и 10, а перемещение поворотной площадки производят при помощи гидравлического цилиндра 11. Трос прикреплен к опоре подпружиненным захватывающим устройством, зажимающим опору при подъеме между двумя секторами 12 и 1 З, закрепленными на рычагах 14 и 15 осями 16. Опору поднимают шарнирно-рычажной системой 17,После установки опоры на место освобождают захватывающее устройство с помощью троса 18, при натяжении которого поворачиваются рычаги 19 и 20, раздвигающие при этом рычаги 14 и 15.Механизм 8 для засыпки грунта постепенно перемещается вниз гидравлическими цилиндрами 21, производя при этом засыпку грунта двумя загребающими лапами 22 и 23, состоящими из нескольких шарнирно...
