E02D — Основания и фундаменты; котлованы; насыпи
Машина для строительства заземляющих контуров
Номер патента: 138536
Опубликовано: 01.01.1961
Авторы: Ваинсон, Гедовиус, Лемешен
МПК: E02D 7/06, E02F 5/06, E02F 5/20 ...
Метки: заземляющих, контуров, строительства
...электроприводом модели ВБЛ.Установка дополнительного необходимого для забивки электродов оборудования 1 вибробура) выполняется следующим образом, На концы задних полуосей трактора крепится сваренная из фасонного проката укосина 4, на которой монтируется механизм напора 5, состоящий из включенного в гидросистему трактора гидротолкателя и канатного полиспаста, поддерживающего вибробур в направляющих.Электроэнергию вибробур получает от электростанции модели АБТ/230, размещенной на 1,5-тонном прицепе модели 1-АП,5, или от электрогенератора, смонтированного на траншеекопателе и приводи. мого от его двигателя.Для осуществления сварных работ к раме прицепа крепится сварочный преобразователь модели ПС-1.При работе по устройству заземляющих...
Изолированный фундамент
Номер патента: 138730
Опубликовано: 01.01.1961
Автор: Мартышкин
МПК: E02D 27/44
Метки: изолированный, фундамент
...короба от внецентренной временной нагрузки будет равен нулю.Вертикальные колебания наружного короба будут полностью передаваться на подвижный короб. Чтобы защитить фундамент и от вертикальных вибраций в подвижной короб устанавливается массивный фундаментный блок 4, опирающийся на вертикальные пружины 5 с жесткостью К,. Между промежуточным коробом и фундаментным блоком находятся горизонтальные распорки 6 с шарнирами, препятствующие их взаимному повороту. Горизонтальные пружины 7, имеющие значительное сжатие, создают достаточную силу, обеспечивающую контакт блока и подвижного короба с горизонтальными распорками 6,Прибор или лабораторная установка, установленные на фундаменгном блоке, будут защищены от горизонтальных и вертикальных...
Устройство для определения скоростей фильтрации образцов горных пород
Номер патента: 138760
Опубликовано: 01.01.1961
МПК: E02D 1/02, G01N 15/08
Метки: горных, образцов, пород, скоростей, фильтрации
...цилиндр 1 датчика, заполненный костью, подвешивают на стальном канатике 2 к крюку 3 лебедки 4. Вытеснение жидкости из цилиндра происходит при линдра вверх при помощи лебедки. Вращение барабана лебедки с постоянной скорост ляется при помощи синхронного электродвигател Канатик наматывается на барабан лебедки нее, а также применение синхронного двигателя постоянную скорость перемещения рабочего цильтрации жидния ее в рены и не моой точнос 1 ью, тройстве датом канатике имой во врачи ци щ ика.рабочей жидмеханической дъеме ци ью ос я 5,в один слой. Последобеспечивают строгоиндра датчика,зоб рете н и редме скоростей фильтрации образцов горидкости через образец, содержащее чего агента, кернодержатель и мертем, что, с целью обеспечения...
Способ возведения подводных фундаментов
Номер патента: 138882
Опубликовано: 01.01.1961
Авторы: Гурьева, Перлей, Рукавцов, Черемисов
МПК: E01D 19/14, E02D 27/18, E02D 27/52 ...
Метки: возведения, подводных, фундаментов
...которые навешиваются в два яруса деревянные брусья, обеспечивающие вертикальное положение оболочек при монтаже и погружении их в грунт, Затем в направляющие устройства устанавливаются звенья оболочки 2 и 3. Верхнее звено 3 на период погружения является подбабком, а при устройстве ростверка внутри оболочки 2 - ограждающим устройством.138882С помощью вибратора 4 производится погружение оболочки на требуемую глубину, при этом верх фланца оболочки 2 должен находиться после погружения на проектной отметке. После этого вибратор 4 снимается, а направляющее устройство разбирается,Производится откачка воды из внутреннего пространства колодца - оболочки, вынимают грунт на требуемую глубину, производят очистку и промывку стенок оболочки от...
Вибрационное устройство
Номер патента: 139253
Опубликовано: 01.01.1961
Автор: Озеров
Метки: вибрационное
...3, а само устройство подвешивается на канатах 4 самоходного подъемного крана, К основанию 5 корпуса 1 при помощи пружин б прикреплены полые стержни (виброэлементы) 7. Кроме стержней 7 к корпусу жестко прикреплен стержень 8,61,ля уплотнения грунтового основания устройство на канатах 4 опускается во внутреннюю полость 9 сваи и сажается непосредственно на забой 10. При помощи пружин б стержни (виброэлементы) 7 по мере опускания работающего устройства выводятся за пределы сваи 11.Процесс уплотнения грунтового основания осуществляется за счет многократного опускания и подъема устройства и постепенного прн этом поворачивания его вокруг вертикальной оси.139253В результате уплотнения под нижним концом сваи (колодца) образуется уплотненная...
Вибрационная самоходная трамбовка
Номер патента: 139677
Опубликовано: 01.01.1961
Автор: Смоляр
МПК: E01C 19/38, E02D 3/046
Метки: вибрационная, самоходная, трамбовка
...При одновременном включении двухэлектродвигателей вибратора горизонтальная составляющая возмущаю.щей силы направлена вдоль продольной оси трамбовки, осуществляетее перемещение по прямой с продольным уклоном уплотняемой поверхности 12 - 15.Левый поворот тэлектродвигателя, а пр нения, говых прав- рабоамбовка. я плиты тор вкл тановлен рамбовки осуществляется выключением левого авый поворот - соответственно правого, Так как139677 П р едм ет изобретения Вибрационная самоходная трамбовка, например, для уплотнения грунта, включающая два электромеханических круговых вибратора поставленных наклонно к продольной оси трамбовки, отлича оща я с я тем, что, с целью обеспечения дистанционного управления поворотом трамбовки, оси грузовых валов...
Свайный молот
Номер патента: 139987
Опубликовано: 01.01.1961
Автор: Воскресенский
МПК: E02D 7/10
...становится на наголовнпк сван или шпунтины и соединяется с ним, При прокачке жидкости плч возу, ха в направлении ст 11 елок, последний, попадая В клапянное гнездо, начнет1 ЗД 398"истекать по каналу в поршне-ударнике и, пройдя через отверстия в последнем, устрсмится по каналу к диафрагме.В системе создастся давление, прсвыша:ощее атмосферное, и в этом случае клапан 8, оудучи нагружен односторонне, поднимется кверху и зацмет положение, как указано на черте)ке,ПрР 1 этом 11 орцлень-ударРПП( 2 Ока)кется нагру)кенным ус;1 лисм, равным действию внутреннего в молоте давле)П 1 я ца разность цл(пцадей цо ступеням поршня-ударника, но так как это усилие не компецсцровано давлением по плошади поршня-ударш)ка в зоне над ушцренной ступенью, то...
Свайный молот двойного действия
Номер патента: 139988
Опубликовано: 01.01.1961
Автор: Лызо
МПК: E02D 7/10
Метки: двойного, действия, молот, свайный
...МОЖЕТ ОЫТЬ заменена:спИсто. Поло)1(сине свеси .ожет Оыть В:5 естс, Отмсчспно 1 на камерс крссИком, пО изло)ксппьНикс сообр 3)кспияъ, В П 1 жпсй ЧЯСТН КЯ МЕРЬ РЯСПОЛОЖСП 3 К 2 ЛИ;Ы 1 с 1 Я СВС 13 д, БКЛОЧас)1251 Г 1 РИ ЗЯПУСК. 11 воспламспя 101 цал топ,"1 иВО, поступившсс из пасОса-дозаторс 1 6, Пос,с З а ПУСКа С ВСЧ а МОК( т п Т ОтКЛЮЧСНа.В ВСРхнсЙ 13 сти н 11 жпсГО цплппдРс ИахОЛ 5 тс 5 В 11 х;оппыс сГРУО- кп 22, по которь ВьбрасыВаются В 2 мосферу кс 1 к Отраоотанньс 1331. так и продувочый воздух. Цилиндр орсбрсн и мскду ребер прокачивается воздух, поступающий из нижней част;1 клости 24 при коде бойка Бпиз по капа 4 и обдуваОшиЙ в Гервуо очередь нижнюо часть КсЪСры И СОПЛО н В 11 ХОД 5 ПЦПЙ 32 ТСм Через ОТБсрСТИ 5 В степках К 01)п 5...
Свайный молот простого действия
Номер патента: 139989
Опубликовано: 01.01.1961
Автор: Лызо
МПК: E02D 7/12
Метки: действия, молот, простого, свайный
...клапаном, Карбюратор МОССт ОЫТЬ;с)СПСП ПЯСОСОЪ дЛ 51 ВПрЫСК 3 ТОПЛИВ 3. СВЕЧИ ПИТ 310 ТСя током плп от магето, или жс ст аккумуляторов. Чагнсто может при- ВОДИ ГЬСЯ ОТ ДВРЖУПСЕГОС 51 ЦПЛПДРсЧ ПО ТИПУ МВГНСТО СИСТЕМЫ БОП 1 Па СТС)ксЛОГраММОВОИ Тра)ООВКС фирМЬ ДелМаг, Привод На ЧЕрТЕЖС С показан). рп питаии от аккумулятора устанавливается прерыватель, Также Р 3 ЗМЫКЯС)ЫЙ Ци;ИНДРО 1, ПРИ ООЬсНОЙ ЭЛЕКТРОСХЕМЕ, ВС.110 Ч 3 Ю - щей Ооби;у и т и., монтируемые рядом с камерой на чертеже такжс С ПКЗЗП 3).Зсвод;11 и работа молота заключается в следукццсм.Цплп;ц) 1 подмают специальной кошкой вверх, При этом вздух пз нижней его полости 15 вытсспястся и проходит по выточке 16 па вутрепей стскс цилиндра в канал 17 на поршс и по кольцевой полости...
Парораспределительное устройство паровоздушных молотов одиночного действия
Номер патента: 139990
Опубликовано: 01.01.1961
Автор: Лозеев
Метки: действия, молотов, одиночного, паровоздушных, парораспределительное
...Устройство смонтировано на подвижном по штоку 13 с поршнем 14 корпусе 15, На корпусе имеется счетное устройство 1 б с механизмом персключения высоты падения молота.После открытия крана на воздушной (паровой) магистрали сжатый воздух по трубке 2 поступает в полость 3 головки ( положение) и через каналы 4 в полость 17 между крышкой 18 корпуса молота и поршнем 14, при этом молот поднимается. Как только отверстие с краном б (при неполном поднятии молота) или отверстие с краном 7 (при полном поднятии молота) пройдет поршень 14 сжатый воздух из полости 17 по каналу 5 попадет под золотник 9 в полость 8,Вследствие разности давлений над золотником и над ним - золотник 9 поднимется и перекроет доступ сжатого воздуха из магистрали в канал 4,...
Способ укрепления переувлажненного грунта
Номер патента: 140078
Опубликовано: 01.01.1961
Автор: Пуцейко
Метки: грунта, переувлажненного, укрепления
...относятся к катализатору соляной кислоты. Количество кислоты, вносимой в грунт, равно весу мочевины.,Внесение реагентов может быть следующим: мс концентрированной соляной кислотой, перемешиа затем добавляется фурфурол.г 140078 Предмет изобретения Способ укрепления переувлажненного грунта посредством введения в него химических веществ, о т л и ч а ю щ и й с я тем, что, с целью повышения его физико-механических показателей, особенно в начальный период, в грунт вводят раздельно при перемешивании составные компоненты мачевинофурфурольной смолы в количестве от 2 до 15% для несвязных и от 6 до 15% для связных грунтов, считая от веса укрепляемого грунта в воздушно-сухом состоянии, причем вначале вводят мочевнну одновременно с...
Способ предохранения от коррозии металлических свай
Номер патента: 140187
Опубликовано: 01.01.1961
Автор: Шахнович
МПК: E02B 17/00, E02D 31/06, E04B 1/64 ...
Метки: коррозии, металлических, предохранения, свай
...протектору Затем максимальная плотность ается вниз на более удаленные участки до тех пор, пока сва ризуется и разность потенциалов между протектором и свае тся. Кроме того, сопротивление цепи между протектором и п астью сваи незначительно увеличится, за счет образования ка адка на поверхности сваи. Это приведет к тому, что когда н ны, токоотдача протектора уменьшится в 2 - 3 раза.М 140187 При подъеме волны зона переменного смачивания включается в цепь протектора параллельно подводной зоне В этом случае соотношение токов между надводной и подводной зонами резко изменится. В надводную зону во время подъема волны будет поступать большая часть тока протектора.Основным фактором в распределении тока является то, что зона переменного...
Способ перекрытия русла рек
Номер патента: 140371
Опубликовано: 01.01.1961
Авторы: Калижнюк, Меламут, Талалов
МПК: E02B 7/06, E02D 17/18
Метки: перекрытия, рек, русла
...примыкающнамыв резервов 3 грунта теми же земснарянамечается по средине или у берега реки вдна русла и условий судоходства в периодШирину участка прорана принимают ра /4 шириныреки, что обусловливается появлением разм сти потокав пределах 0,7 - 1,0 л/сек для песчаных гр Л 1/СЕК ДЛЯгравелистых грунтов.Закрытие прорана производят подачей грунта из пульповодов 5,подведенных на плаву.Торцы пульповодов б (подсоединенных с помощью поворотных шаровых соединений) опускают под воду против течения и по мере намыва перемычки приподнимают ближе к поверхности воды.Одновременно с намывом производят интенсивную отсыпку грунта бульдозерами б из ранее намытых резервов 3.Пульпа, выпускаемая против течения, преодолевает энергию потока на некотором...
Крупнопанельный железобетонный шпунт для морских и речных гидросооружений
Номер патента: 140375
Опубликовано: 01.01.1961
Авторы: Кадекин, Татарников, Травкин
МПК: E02D 5/10
Метки: гидросооружений, железобетонный, крупнопанельный, морских, речных, шпунт
...а также повжесткости его в поперечном сечении.Кроме того, применение крупнопанельного шпунта такокращает количество вертикальных швов, что улучшает качкения, а также более просто решается устройство шпунткального замка,На чертеже приведена конструкция оболочки элемента шпунта.Оболочка шпунта 1 представляет собой гофрированную форму сволнами трапецеидального профиля, с высотой волны 1 т, толщиной ее б,с шириной волны с и с,. На верхней части элемента закреплена поперечная балка жесткости 2, на которой шпильками-болтами 3 укрепляетея вибратор для погружения шпунта в грунт. Для предохранения элемента шпунта от попрекдения при опускании в грунт нижняя часгьего снаожена ножом 4 из металлического уголка Подъем элемента иопускание его на...
Устройство для забивки, преимущественно, деревянных свай
Номер патента: 140376
Опубликовано: 01.01.1961
Авторы: Вахнеев, Вожак, Захаров, Трынов
МПК: E02D 7/18
Метки: деревянных, забивки, преимущественно, свай
...гидроцилиндров и соединенных с вибромолотом посредством параллелограмма.На фиг. 1 показана схема устройства; на фиг. 2- - система захва; на фиг, 3 - то ке, вид в плане.Устройство шарнирно монтировано на конце рукояти 1 экскаватора с полноповоротной стрелой 2 и снабжено системой захватов 3 и 4 приводимых в действис гидроцилиндрами 5 и 6. Захваты снимают с прицепа 7 сваю 8 и перемещают ее к месту забивки и устанавливают в всрткалчное положепсе, при этом верхний захват д освобокдает сваю и поднпмастся кверху, а нижний захват 4 удерживает сваю от падения.Забивка сваи производится вибромолотом 9, сообщающим колебания верхней плите 10, наголовника, возвращаемой в исходное положение действием пружин 11. Передача ударов на нижгпою плиту осущсст,...
Электромеханический вибромолот для погружения свай, шпунта и т п
Номер патента: 140377
Опубликовано: 01.01.1961
Автор: Беляев
МПК: E02D 7/18
Метки: вибромолот, погружения, свай, шпунта, электромеханический
...1, подвижно соединенный посредством двух штанг 2, скользящих в цапфах 3, с наголовником 4, свободно надетым на заб:- ваемую сваю 5. На штангах 2 размещены аккумулирующие пружины, упирающиеся в скрепленные со штангами тарелки б.На нижней части корпуса электродвигателя укреплен ударник 7, ударяющийся об наковальню 8, непосредственно опирающуюся на сваю.Пригрузка и подъем молота осуществляется от копровой лебедки при помощи бесконечного троса, прикрепленного своими концами к нижней и верхней проушинам 9 и 10 наголовника 4, скользящего своим ползуном 11 по копровой стреле.Подъем ударной части осуществляется приэксцентриков 12, насаженных на концы вала 13 помощи кулачковых эл ктродвигателя 1,140377 воздействуюцих на ролики 14, укрепленные...
Сборный фундамент стаканного типа под многоветвеную колонну
Номер патента: 140751
Опубликовано: 01.01.1961
Автор: Дударов
МПК: E02D 27/42
Метки: колонну, многоветвеную, сборный, стаканного, типа, фундамент
...плашмяколонн сетных соптипов вз етвеву элемен отл и различ ротивл аимно ю колонну, ы стаканачающийной вертиений грун- пересекаюСборные фундаменты под многоветвевые колонны извОтличительной особенностью изобретения являетсстаканов для колонн, которые образуются двумя типамиимеющих вырезы по осям ветвей колонн.Плить взаимно пересекаются под прямым угломваются вертикально.Изменяя размеры основания, фундадля колонн с различной вертикальнойрасчетных сопротивлений грунта.В качестве примера приводится конструкция сборногпод двухветвевую колонну.На фиг. 1 показан план фундамента; на фиг. 2 - рафиг. 3 - разрез Б-Б на фиг. 1.Фундамент состоит из вертикально расположенных плков-подушек 3, применяемых в жилищном строительствеВ стаканы,...
Устройство для разработки и извлечения грунта из свай оболочек
Номер патента: 140752
Опубликовано: 01.01.1961
Автор: Озеров
МПК: E02D 11/00, E02F 3/88
Метки: грунта, извлечения, оболочек, разработки, свай
...другой (горизонтальный) - предотвращает возможность боковых смегцений крышки 12.В крышке 12 устроены два фигурных выреза. Один вырез - 14 служит для пропуска корпуса снаряда вместе с приваренными к нему полосами-шинами 17, при помощи которых осуществляется программное управление поворачиванием трубы 3 относительно трубы 1. Другой вырез - 15, имеющий форму дуги круга, служит для пропуска через крышку конца рычага 18, приваренного к трубе 3 и используемого в качестве водила при упомянутом выше поворачивании трубы 3 относительно корпуса 1 на переменный угол и. Это поворачивание осугествляется следующим образом,К лису крышки 12 прикреплен рельс 19, по которому совершает возвратно-поступательные движения гайка 20, снабженная вилкой 21,...
Способ укрепления грунтов
Номер патента: 141103
Опубликовано: 01.01.1961
Автор: Веселов
МПК: E02D 3/12
Метки: грунтов, укрепления
...добавок, так как лигнолпн является отходом п 1 дролпзного производства и почти не используется в народном хозяйстве,Влияние введения лигнолина на степень морозостойкости и динамику изменения прочности образцов в смеси известегрунта видно ;1 з слс угоней таолицы (см. стр. 2)Наилучшие результаты по степени водонасьгщенпя соогветстьу;ог образцам с дозировкой лигнолина в пределах одного пропента. Это обстоятельство позволяет сделать вывод, что при таком количестве лигнолина создаются оптимальные условия твердения, обеспечивающие максимальную прочность и водоустойчивость.При укреплении грунтов молотой известью кппелкой есть основание опасаться, что в уплотненном грунте может оказаться значительное количество непогасившихся зерен СаО и МдО,...
Панельное здание, предназначенное для строительства над горными выработками, на просадочных грунтах и в сейсмических районах
Номер патента: 141280
Опубликовано: 01.01.1961
Автор: Катковский
МПК: E02D 27/34, E04B 1/04, E04H 9/02 ...
Метки: выработками, горными, грунтах, здание, панельное, предназначенное, просадочных, районах, сейсмических, строительства
...при помощи вкладышей (шпонок), располагаемых в угловых вырезах этих элементов над вертикальным швом,На чертеже изображена схема монтажа части предложенного здания.Предложенное панельное здание состоит из панелей 1, плит перекрытий 2, фундаментных блоков 3 и фундаментных плит 4.В панели 1 внутренних и наружных стен введены вкладыши (шпонки) 5, которые располагаются в угловых вырезах элементов здания и замоноличивают конструктивные распределительные поэтажные железо. бетонные пояса, проходящие в уровне перемычек.Устройство замоноличивания не требует мокрых процессов и осуществляется путем сварки. При строительстве над подработками, где происходят сдвижения земной поверхности, в здании между опорной частью фундаментных блоков 3 и...
Устройство для уплотнения, например, несвязных грунтов
Номер патента: 141496
Опубликовано: 01.01.1961
Авторы: Бородачев, Бречко, Варганов, Евдокимов, Сухоруков
МПК: E01C 19/38, E02D 3/068
Метки: грунтов, например, несвязных, уплотнения
...8, которые попарно связаны жесткими штангами 9 по направлению движения машины, Такая подвеска вибрационных плит обеспечивает их перемещение и поворот в вертикальной плоскости в соответствии с профилем уплотняемого материала.141496Тяговая рама 4 соединяется с рамой шасси при помощи кронштейна 10 и тяги 11, которая предотвращает смещение тяговой рамы в сторону.Предназначенная для уплотнения откосов и уширений проезжей часчи дорог выносная рама (фиг. 2) с вибрационной плитой крепится при помощи двух хомутов к тяговой раме и может устанавливаться параллельно или под углом к ней в зависимости от профиля уплотняемого материала, В транспортном положении выносная рама поднимается вверх.Привод всех вибраторов осуществляется от генератора 3...
Способ управления асинхронным двигателем вибрационного погружателя
Номер патента: 141931
Опубликовано: 01.01.1961
Авторы: Вульфович, Никольская, Старцев
МПК: E02D 7/18
Метки: асинхронным, вибрационного, двигателем, погружателя
...зависимости от характера грунта, веса вибросистемы и глубины погружения.Это отличие позволяет изменять параметры двигателя плавно и непрерывно в процессе выполнения работ, увеличивая тем самым производительность труда.На чертеке приведена электрическая схема устройства, реализующего предлагаемый способ.Изменение частоты тока источника питания асинхронного двигателя 1 осуществляется изменением скорости вращения синхронного генератора 2, ротор которого связан с ротором дизеля 3. Причем обороты дизеля 3 меняются при помощи автоматического регулятора (на чертеже не показано), обеспечивающего по заданной программе подачу топлива в камеру сгорания дизеля.Предлагаемый способ управления при помощи реостата 4 обеспечивает постоянство отношения...
Устройство для уплотнения грунтов

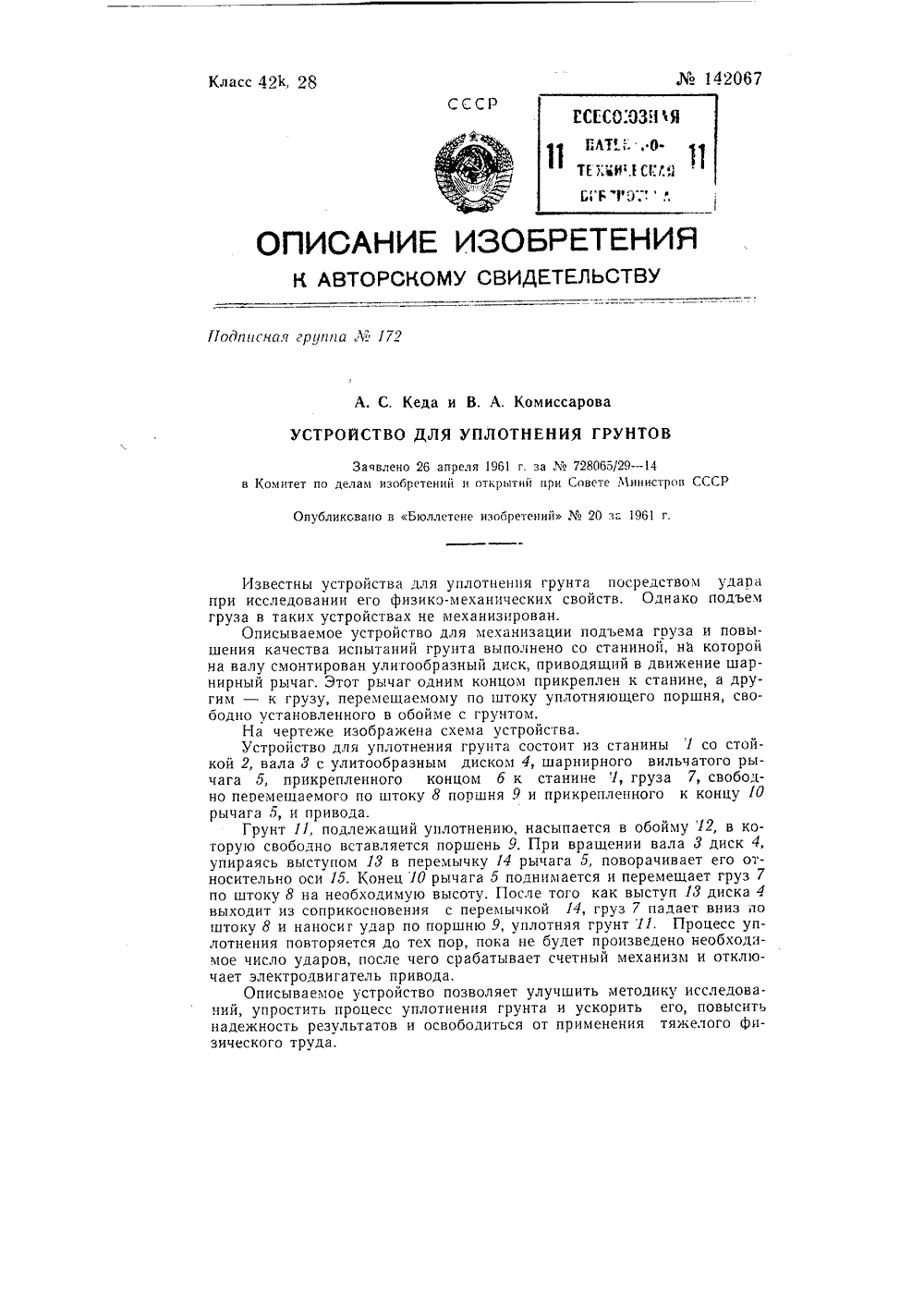

Номер патента: 142067
Опубликовано: 01.01.1961
Авторы: Кеда, Комиссарова
Метки: грунтов, уплотнения
...по штоку 8 поршня 9 и прикрепленного к концу 10 рычага 5, и привода.Грунт 11, подлежащий уплотнению, насыпается в обойму 12, в которую свободно вставляется поршень 9. При вращении вала 3 диск 4, упираясь выступом 13 в перемычку 14 рычага 5, поворачивает его относительно оси 15, Конец 10 рычага 5 поднимается и перемещает груз 7 по штоку 8 на необходимую высоту. После того как выступ 13 диска 4 выходит из соприкосновения с перемычкой 14, груз 7 падает вниз по штоку 8 и наносиг удар по поршню 9, уплотняя грунт 11. Процесс уплотнения повторяется до тех пор, пока не будет произведено необходимое число ударов, после чего срабатывает счетный механизм и отключает электродвигатель привода.Описываемое устройство позволяет улучшить...
Устройство для переключения вибромолота с погружения на извлечение и наоборот
Номер патента: 142211
Опубликовано: 01.01.1961
МПК: E02D 11/00, E02D 7/14, E02D 7/18 ...
Метки: вибромолота, извлечение, наоборот, переключения, погружения
...рамки 6 наковальни (Л). Положение А соответствует процессу погружения, положение В - процессу извлечения,При своем вращении (фиг. о) ци 1 цяя;10 пасть / кулзК Выходит из зацепления с нижне прорезью а цконсЬц 2, освобождая ес от со.прикосновения; с,ударником 5. Прп дальнейшем вращении верхняя лопасть 8 кулачка входит в прорезь наковальни, поднимая опорную площадку 1 вверх отндсительно наковальни. Совершая оборот на 180, кулачок перемещается,и входит своей лопастью 8 в прорезь наковальни 2. Таким образом,куЛачок д может переключать работу вибромолота с погрухкения наиддчение и обратно. После переключения кулачок 3 стопорится гайкойимеющейся на пальце 4. При переключении устройства с извлечения на погружение вращение кулачка...
Рабочий орган виброударного действия, например, к бульдозеру для разработки преимущественно мерзлых грунтов
Номер патента: 142335
Опубликовано: 01.01.1961
МПК: E02D 7/06, E02F 3/28, E02F 3/76 ...
Метки: бульдозеру, виброударного, грунтов, действия, мерзлых, например, орган, преимущественно, рабочий, разработки
...шарнирный параллелограмм, а привод установлен отдельно от вибромолотов непосредственнона раме и передает крутящий момент к дебалансам вибромолотов через промежуточный вал с помощью клиноременных или цепных передач,142335На чертеже. показана схема предложенного рабочего органа.Рабочий клин 1 соединяется с рамой 2 забойного органа таким образом, что напорное усилие передается от рамы к клину посредством четырех резиновых блоков 3. Вибромасса 4, представляющая собой четырехвальный или двухвальный вибратор, подвешена к раме забойного органа посредством шарнирного параллелограмма б. Вибромасса 4 совершает колебания на восьми пружинах б и наносит удары по наковальне 7, установленной на рабочем клине 1, Во время ударов вибромассы по...
Устройство для подъема и установки свай под молот
Номер патента: 142579
Опубликовано: 01.01.1961
Авторы: Демин, Мазный, Ренковецкий
МПК: E02D 7/14
Метки: молот, подъема, свай, установки
...на определенном расстоянии от направляющей 2 копра. Упор 13 (фиг. 1) ограничивает нижний конец сваи 14 на том же расстоянии от направляющей копра, оаяя ее параллельно направляющей. Заквдтное устройство 15 закреплено на свободном коцце каната 5.Работа устройства заключается в следуощем,142579Свайный молот поднимается по направляющей 2 копра на высоту, достаточную для установки сваи (фиг. 2, положение наголовника 1), Стрела 1 под действием толкателя 7 выходит из полости направляющей копра, поворачивается на оси 3 и занимает положение максимального вылета Б. Захватное устройство 15, закрепленное на свободном конце каната 5, опускается и закрепляется на лежащей свае, посл че. го канат натягивается лебедкой копра и поднимается вместе с...
Устройство для изменения наклона направляющей свайного копра
Номер патента: 142580
Опубликовано: 01.01.1961
Авторы: Демин, Доровских, Ильин, Фаерштейн
МПК: E02D 13/04, E02D 7/14
Метки: изменения, копра, наклона, направляющей, свайного
...том, что свободные концы стоек домкратов устройства соединены между собой трдверсой. Траверса является штоком гидродомкрата, к подвижному цилиндру которого посредством шарового шарнира прикреплена направляю щая копра.На фиг, 1 изображена кинематическая схема предложенного устрой ства в момент изменения наклона направляющей в плоскости перпендикулярной продольной осц копра; на фцг, 2 - то же, в момент измс 11 е. ния наклона направляющей в плоскости проходящей через продольную ось копра.Устройство состоит издвух гидравлических домкратов 1, гидрав ского домкрата 2, кронштейнов 8, траверсы-штока 4 гидродомкра шарового шарнира 5.Известные копровые установки на смонти-. рованные на тракторе, не обеспечены я изменения угла наклона направляющей...
142581
Номер патента: 142581
Опубликовано: 01.01.1961
МПК: E02D 7/12
Метки: 142581
...его работы, обеспечивая надежный запуск без подогрева при температурах воздуха до - 30 С и на сваях с осадкой за один учар до 100 мм и стабилизирует его работу,оты со све.ния, имею. чатые дизель-мов камере сгор форму,й конструкции мера сгорания снабжена коль чество смесеобртруб ивация видну агаем ота ка рму и ает ка трубчатогоеет каплевой дюзой.зования. Предмет изобретения Трубчатый дизель-мя, в которой монтир"иця, отличающийсполучения высокого кния, его камера сгораформу и снабжена кол 1 изображена схема работы преддизель-молота в четырех положефиг. 2 - камера сгорания, шабот,направляющая труба, разрез.й дизель-молот состоит из направубы 1, рабочего цилиндра 2 с каания 3, поршня 4, шабота 5, топсоса б с рычагом 7 и свечи...
Прицепной одноосный каток с пневматическими колесами
Номер патента: 142678
Опубликовано: 01.01.1961
Автор: Савотин
МПК: E01C 19/25, E02D 3/026
Метки: каток, колесами, одноосный, пневматическими, прицепной
...В случае необходимости движения назад безразворота катка к задней и поперечной балке может быть присоединенозапасное дышло 14. Каток догружается ж/б балластными блоками 23.При смене одного из колес 8 каток наезжает колесом 8, предназначенным к смене, на упор 15, благодаря чему соответствующая секция 5перемещается вверх и вывешивается путем поворота рычага 16 относительно оси 17 на балке 4. Затем освобождается конец 18 длинноплечегозамкового рычага 12, закрепленный при помощи откидного болта 19.Рычаг 12 поворачивается относительно оси 20 до тех пор, пока конец 18не опустится на землю, после чего колесо 8 выкатывается по рычагу 12М 142678 01 л /5 Состав А. Бродский Редакто хред А. А. Камышникова Корректор В Андрианова анежев Подп,...
Лядоподъемное устройство дноуглубительных судов
Номер патента: 142960
Опубликовано: 01.01.1961
МПК: E02D 17/16, E02F 3/08, E02F 9/22 ...
Метки: дноуглубительных, лядоподъемное, судов
...Таким образом, ляды при загруженном трюме удерживаются в закрытом положении только за счет давления масла в рабочих плоскостях гидроцилиндров б и 7,Все неизбежные утечки масла в системе и уплотнениях гидроцилиндров восполняются гидроаккумулятором 2. При отсутствии гидроаккумулятора 2 и автоматической подкачки масла утечки масла привели бык тому, что через некоторое время появился просор грунта из-за неплотного прилегания ляд.Предложенное устройство позволяет;1) Удерживать ляды в закрытом положении за счет постоянного.поддержания определенного давления масла в рабочих полостях гидроцилиндров.2) Наличие гидроаккумулятора позволяет производить быстрое закрытие ля% при наличии масляного насоса малой производительности,что благоприятно...
