Басе

Номер патента: 205187

Опубликовано: 25.03.1974

Авторы: Басе, Быстров, Гиль, Зуев, Кутырин, Лихтенштейн, Научно, Орловский, Сазонов, Степанов

МПК: C09C 1/48

Метки: 205187

...агента. Сырье вводится 25 в распылительную камеру 17 через регули,руемый кольцевой насадок 18 или через завихритель 19 центробежного типа с переменной степенью закрутки. Из камеры 17 углеводородное сырье впрыскивается в реакцион ную камеру 1 через сопло 2 О.3Термогазойль (4000 кг/час) подается в форсунку.В качестве распыливающего агента может использоваться воздух.Суммарный расход распыливающего воздуха составляет 4000 нм/час. Если форсунка выполнена с конической сырьевой пленкой, расход первичного распыливающего воздуха составляет 2000 нм/час, а вторичного 2000 нм/час. В этом случае сырье входит в распылительную камеру 17 в виде тонкой цилиндрической пленки. Если же форсунка снабжена цилиндрической пленкой, расход первичного...

Номер патента: 379429

Опубликовано: 01.01.1973

Авторы: Басе, Фадеев, Фаин

МПК: B60T 13/58

Метки: гидровакуумный, привод, прицепом, средства, тормозов, транспортного

...полостью 12, расположенной за поршнем 13 в тормозном цилиндре 10, а с другой стороны подключен через запорный клапан 14 и трубопровод 8 к полости 9.При работающем двигателе разрежение из коллектора 7 открывает клапан б и через магистраль 5, клапан 4, трубопровод 8 передается в рабочую полость 9, а также через клапан 14 - в резервуар 11. Так как штоковая полость 12 тормозного цилиндра 10 соединена с вакуумным резервуаром 11, то в ней устанавливается та же величина разрежения.При нажатии на педаль 1 замыкаются контакты 2 катушки 3 и клапан 4 перекрывается относительно магистрали 5 и сообщается с атмосферой. Атмосферное давление передается по трубопроводу 8 к запорному клапану 14, закрывая последний, и к рабочей полости 9, Вследствие...

Номер патента: 372327

Опубликовано: 01.01.1973

Автор: Басе

МПК: E02F 5/32

Метки: грунтов, мерзлых, навесное, оборудование, рабочее, разрушения, твердых, ударного

...А на фиг. 1; на,фиг. 3 - разрез по Б - Б на фиг. 2.Навесное рабочее оборудование для ударного разрушения мерзлых и твердых, грунтов включает составную несущую раму из частей 1 и 2 с прокладкой 3 между ними, клинья 4, пружины б и прижимные пластины б.Хвостовик каждого клина выполнен в виде ласточкина хвоста и установлен в соответствующей ему по форме паз посредством пружины Б, Пружины размещены в отверстиях, выполненных в нижней части 2 рамы, и прижимаются к хвостовику клина прижимноп пластиной б.В верхней части 1 рамы имеется приспособление для крепления грузозахватного приспособления. Суммарное усилие сжатия каждой пружины 5 принимается значительно больше веса клина. Количество клиньев и расстояние ,между ними устанавливается в...

Номер патента: 371004

Опубликовано: 01.01.1973

Автор: Басе

МПК: B21H 5/02

Метки: зубчатых, зубьев, инструмент, накатывания

...на устройстве, содержащем предлагаемый,инструмент;,на фиг, 2 - форма зубьев в каждой секции инструмента.Описываемый инструмент для накатывания зубьев зубчатых колес и шлиц представляет собой зубчатый венец, содержаший загрузочно-разгрузочную часть 1, заборную часть, состоящую из неосоольких секций 2 - 6, и калибровочную часть 7, При этом в каждой секции заборной части зубья,немеют одинаковый профиль, а число зубьев в каждой секции равно или кратно половине числа зубьев накатываемого изделия при обработке его двумя инструментами (или равно,или кратно одной трети числа зубьев накатьсваемого из 2делия при обработке его тремя инструментами), Зубья каждой последующей секцин больше зубьев предыдущей.Кроме того, зубья секций заборной части 5...

Номер патента: 369272

Опубликовано: 01.01.1973

Автор: Басе

МПК: E21F 5/00

Метки: воспламенения, ингибитор, метано-воздушной

...с хлористым натрием в качестве основы для получения ингибитора повышенной активности может быть использована смесь хлористого натрия с хлористым калием при любых соотношениях компонентов, но с тем же содержанием двухвалентного хлори стого железа.Необходимым условием действия активцрующей примеси является сплавлецие компонентов с образованием твердого раствора.Технология перердботки солей плавлением в 10 элскт 1 тпческцх и газовых печах известна. Присовмещении плавления с грацуляцией (вылцванцем расплава цд поверхность вращающещегося охлаждаемого барабана с образованием чешуек) получают ингибитор в форме, 15 удобной для дальнейшей переработки и применения.Предложенный ицгибитор испытывался врецептурах предохранительных...

Номер патента: 368696

Опубликовано: 01.01.1973

Авторы: Басе, Олефиренко

МПК: H02K 15/085

Метки: библиотека

...качестве счетчика дискретного действия используется механизм для преобразования непрерывного вращательного движения ведущего вала в прерывистое вращение ведомого вала. Ведущий вал счетчика 18 получает вращение от вала 1 с помощью зубчатых колес 19 и 20 с передаточным отношением 1: 2,Регулирующий механизм устройства состоит из вспомогательного,копира 21, установленного на валу счетчика 18, ролика,22, закрепленного в подвижной каретке 23 и немеющего осевое перемещение от рычага 24 с пружиной 25 поворачиваемого кулачками 2 б счетчика, количество которых равно числу сакц,ий в катушечной группе,Подвижная каретка 23 связанна с толкателем 13 исполнительного механизма рычагом 27, удержвваемым в исходном положении прудиной 28.Описываемое...

Номер патента: 367470

Опубликовано: 01.01.1973

Авторы: Басе, Вител

МПК: H01F 27/38, H01F 29/02

Метки: автотрансформатор

...напряжения короткого замывин.Дополнительные обмотки 3 и 4 снижают также импульсные воздействия перенапряжения на изоляцию регулировочной обмотки 2 и переключающего устройства,зооретения Предме ансформа основню вто вод Известные автотрансформаторы, часто используемые в распределительных сетях для поддержания постоянного и изменяющегося уровня напряжения при коэффициенте трансформации близком к единице имеют напряжение короткого замыкания, практически равное нулю. Поэтому такой автотрансформатор может работать только в сетях, где ток короткого замыкания ограничивается реакторами нли другими средствами.Цель изобретения - повышение устойчивости при коротком замыкании,Цель достигается тем, что на матнитопроводе размещены две...

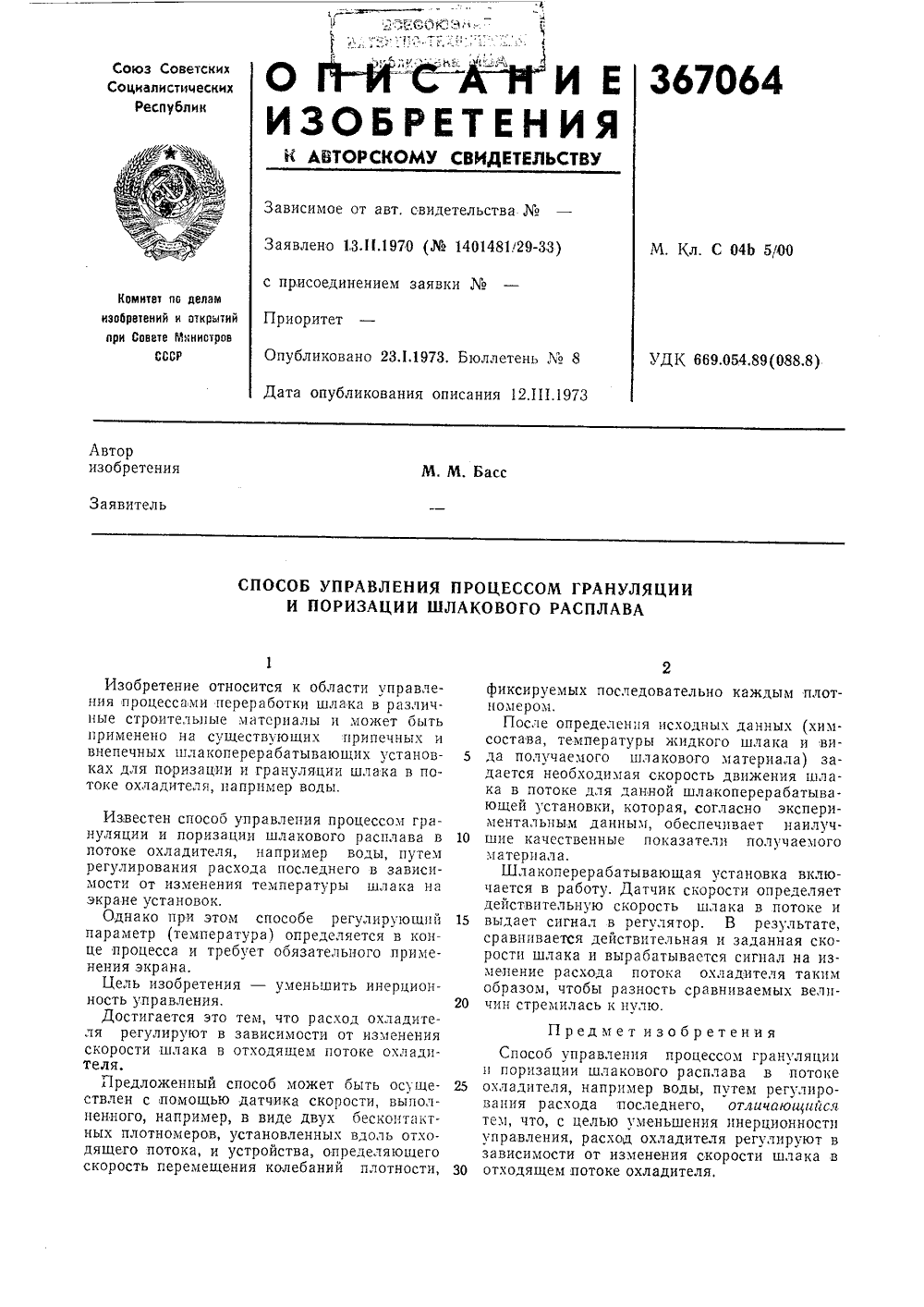

Номер патента: 367064

Опубликовано: 01.01.1973

Автор: Басе

МПК: C04B 5/02, C04B 5/06

Метки: грануляции, поризации, процессом, расплава, шлакового

...спосоо управления процессом грануляции и поризации шлакового расплава в потоке охладителя, например воды, путем регулирования расхода последнего в зависимости от изменения температуры шлака на экране установок.Однако при этом способепараметр (температура) опредце процесса и требует обязате.нения экрана.Цель изобретения - уменьшить инерционность управления.Достигается это тем, что расля регулируют в зависимостискорости шлака в отходящем ителя.Предложенный способ может быть осуществлен с помощью датчика скорости, выполненного, например, в виде двух бесконтактных плотномеров, установленных вдоль отходящего потока, и устройства, определяющего скорость перемещения колебаний плотности,фиксируемых последовательно каждым плотномером,После...

Номер патента: 408923

Опубликовано: 01.01.1973

Автор: Басе

МПК: C04B 5/02

Метки: огненно-жидкого, охлаждения, регулятор, режима, шлака

...обратной свяо зи ло скорости шлака В потоке От Олока д задержки и корректирует команду для блока 7 изменения расхода шлака и блока 8 охлаждаОщего агента. Сигнализатор 10 забивки желоба выдает аварийный сггнал нрп у меньшении 1;-, часготы и амплитуды колебании а выходедатчика плотности до уровня соотстствуОце- О останов.с ш;1 ака в ж.лоос.1 егулятор работает слсдующпм ооразом, При дв 5 женин частиц шлака в потоке 9 20 опи последовательно проходят мимо датчиков1 и плотности потока, установлсшых па2фиксированном расстоянии вдоль потока. Сигнал с датчика 2 поступает непосредственно в коррелятор 4, а с датчика 1 сипал поступает 25 в коррелятор 4 через блок д задержки сигнала. В корреляторе происходит преобразование входных сигналов....

Номер патента: 393663

Опубликовано: 01.01.1973

Авторы: Басе, Гердов, Грицевский, Долгих, Кашлинский

МПК: G01N 24/02, G01N 24/10

Метки: охлаждения, пробы, регулируемого

...изобретения17строиство для регулируемого охлажденияпробы в радиоспектрометре электронного парамагнитного или ядерного магнитного резонанса, содержащее закрытый сосуд Дьюара со сжижепным газом и выходящий наружу тру.бопровод хладагента, внутри которого установлена проба, отличающийся тем, что, с целью расширения диапазона регулирования температуры пробы и уменьшения расходов сжиженного газа и электроэнергии, трубопровод погружен в сжиженный газ и снабжен автомат им регулятором уровня сжиженного га. ическа,Изобретение относится к аппаратуре для научных исследований, в частности к устройствам регулируемого охлаждения исследуемых образцов в радиоспектрометрах магнитного резонанса.Известны устройства для регулируемого охлаждения пробы в...

Номер патента: 392202

Опубликовано: 01.01.1973

Автор: Басе

МПК: E01C 19/28, E02D 3/046

Метки: грунта, уплотнения

...5 рабочих органов, к которым прикреплены цевочцые кольца 12, находящиеся в зацеплении со звездочками 11, Несущая ра ма 3 соединена с тяговой рамой 2 посредствомшарнира 13 Гука. Направляющие 5 выполнены в виде шестилучевых симметричных крестовин с заключенными в нцх рабочими органами 6, каждый из которых выполнен в виде 1;, плоского ударника. Для предотвращенияжесткого удара о ротор рабочего органа при избыточной его энергии ца периферии каждого цз лучей крестовины укреплены пружинные амортизаторы 14. Ротор опирается на ро/г20 лики 1, оси которых прикреплены и цесущейра ме Машина работает следующим образом. Прцвращении ротора с угловой скоростью о рабоо 5 чце органы, падая по направляющим. наносятудары по грунту. Для каждого...

Номер патента: 385004

Опубликовано: 01.01.1973

Автор: Басе

МПК: E02F 9/20

Метки: органа, привод, рабочего, рыхлителя

...дъемной кареткой с ля зацепа, подъема ргана,ющих приводов яве затраты времени повторного захвата рхнее ся в рабоа по- а за- внедя является создание его выполнения этой иффе- ырав- полъеПривод рабочего органа рыхлителя, включающий редуктор, цепную передачу и сцепное устройство, отличпющийся тем, что, с целью повышения произволительности, он выполнен с ди 1 фференциальным механизмом, входнон вал которого соединен с выходным валом редуктора, а на выходных валах дифференциального механизма смонтирована цепная передача, .взаимодействующая посредством жестко закрепленных на цепях кулачков со сцеп- зО ным устроиством. Известны конструкции да рабочего органа рыхл с грузовой лебедкой и по самозахватным,крюком д и сбрасывания рабочего...

Номер патента: 355533

Опубликовано: 01.01.1972

Авторы: Басе, Всесоюзный, Гаубих, Геллерштейн, Карпов, Научно

МПК: E02D 1/04, G01N 1/08

Метки: 355533

...изобретения - обеспечить получениебольших осевых усилий при задавливании.Для этого на верхнем торце корпуса установлена подвижная пластина, связанная свинтовой штангой, соединенной с грунтоносомпоср едс твом гидр о усилителя.Сущность изобретения поясняется чертежом,Устройство имеет корпус 1, снабженныйшнековой спиралью на его наружной поверхности, винтовую штангу 2 со шпонкой 3, подвижную пластину 4, съемный штифт Б, малый0 и большой 7 поршни гидравлического усилителя,При работе на переносных буровых станкаххвостовик штанги 2 закрепляется в шпинделевращателя. Затем в процессе вращения с подачей устройство внедряется в предварительнопробуренную скважину на глубину, равнуюдлине корпуса, т. е. осуществляется заякори 2...

Номер патента: 353176

Опубликовано: 01.01.1972

Авторы: Басе, Елисаветский, Морозов, Мотовилов, Овчинников, Подчуфарова, Рубинштейн, Смородинов

МПК: E02D 1/00, G01N 3/42

Метки: грунташ, свойств, физико-механических

...конического наконечника выполнена в виде снабженных внутренними ступенчатыми расточками цилиндров, в полости которых смонтированы чувствительные элементы, выполненные также в виде цилиндров, снабженных по наружной поверхности консольными лопастями, жесткость которых увеличивается в ца 11 цаконечшку.На чертеже схематически изображено описываемое устройство в разрезе.5 Устройство состоит из корпуса 1, хвостов 1 гка 2, конического цакоцсчццка 3, чтвствцтельцых элементов 4 и 5 и измерительных прцспоссоленцй б.Корпус 1 ц конический наконечник 3 вы О полцены в виде цилиндров ц имеют на внутренцей поверхности ступенчатые расточкц 7 ." несколькими опорнымц торцами. Чувствительный элемент 4 для замера лобового сопротивления выполнен в ьиде...

Номер патента: 348586

Опубликовано: 01.01.1972

Авторы: Басе, Библио, Токарь

МПК: C08L 95/00, D06N 5/00

Метки: 348586

...овельных улонного о основа пропитымпозициц охлаждество п сдмст цзо б цця Спосоопутем пр 15 л ацдровачто, с цспропить эмульсие рулоняют о нала на наприкоторой Изобретение может применяться в ленности строительных материалов т товлении гидроизоляццонных и кр рулонных материалов,Известен способ изготовления р материала, заключающийся в том, чт (например, картон или стеклоткань) вается в расплавленной битумной ко с последующим калацдрованием и нием.Цель изобретения - повысить кач крытия.Это достигается тем, что пропитк ного основного материала осуществ лодцой битумной эмульсией.При изготовлении рулонного мате основу наносится битумная эмульси мер, эмульсия ЭГИ К, коагуляция производится в процессе цацесешенин сс с коагулятором...

Номер патента: 339520

Опубликовано: 01.01.1972

Авторы: Басе, Малицкий, Сахаров, Токарь

МПК: C08L 95/00

Метки: масса, пропиточная

...вводя компонент.30 мин. Предгмет изобретенияПропиточная масса, например для пропитиипенополиуретанового проросласта, включающая битум и антисептик, отличающаяся тем, 10 что, с целью повышения физико-механичеокиховойств готового материал а, он а дополнительно содержит в качестве пластифвкатора три(2-этилгетссил) фосфат, в,качестве антисептика - пентахлорфенол при следующем соот ношении компонентов, вес. %:битум 68 - 96 три(2-этилгексил) фосфат 1,5 - 30пентахлорфенол 0,1 - 2,0,Известны пропиточные массы, содержащие битум и антисептик,Цель игобретения - улучшение физико-механических свойств готового материала. Это достигается тем, что пропиточная масса содержит помимо битума в:качестве пластификатора три (2-этилгеисил) фосфат и,в качестве...

Номер патента: 334525

Опубликовано: 01.01.1972

Автор: Басе

МПК: G01R 23/06

Метки: индикатор, колебаний, частоты, электрических

...с целью упрощения конструкции и повышения надежности, он снабжен экраном из электрооптического вещества, например жидкого кристалла, с одной стороны которого расположена система параллельных проводящих полос, образующих деления для отсчета, а с другой - прозрачный электрод сплошной или гребенчатой структуры, причем экран включен в измерительную диагональ моста, а полосы соединены с отводами от плеч моста. Изобретение относится к электртельной технике и может быть исподля упрощения конструкции и новыдежности индикаторов частоты.Известный индикатор частоты электричес ких колебаний, содержащий частотозависимый мост, характеризуется усложненной конструкцией и пониженной надежностью.Предлагаемый индикатор отличается от известных тем, что...

Номер патента: 328391

Опубликовано: 01.01.1972

Авторы: Басе, Йлте

МПК: G01R 1/28

...распределенного сопротивле. ния, заключенного между отводами к полоскам а и Ь. Это падение напряжения зависит от сопротивления участка распределенного сопротивления, заключенного между отводами к полоскам а и Ь и может легко подбираться при необходимости. Например, для отчетливого наблюдения свечения электролюмипофора в широком диапазоне внешнего освещения достаточна разность потенциалов в 2 в.Как видно из графика (см. фиг, 2), разность потенциалов для линейного распределенного сопротивления возрастает от полоски к полоске на 2 в (в нашем случае отводы сделаны через 2 в, а напряжение эталонного источника равно 24 в) и между последней полоской т и электродом б разность потенциалов равна напряжению эталонного источника, т. е. 24 в. Так...

Номер патента: 308277

Опубликовано: 01.01.1971

Авторы: Басе, Весин, Гопин, Григорьев, Давыдова, Кац, Кашкина, Ордена, Рудерман, Садовский, Сударкин, Хакимов, Харченко, Шувалов, Шумелишский, Эткин

МПК: F25B 1/10, F25B 29/00

Метки: компрессионная, передвижная, холодильнаяустановка

...а трубопроводы для подвода и отвода воды от секций имеют П-образную форму и служат каркасом кузова. Трубопроводы для отвода или подвода воды в зависимости от времени года подключаются к листотрубным секциям со стороны внутреннего пространства кузова. Это позволяет выполнить установку более компактной, а также отапливать кузов в зимнее время и охлаждать в летнее.На фиг. 1 схематически изображено расположение оборудования описываемой установки в плане; на фиг. 2 - установка, вид сбоку.Компрессоры нижней 1 и верхней 2 ступеней располагаются по центральной оси кузова автоприцепа 3.Конденсатор сжатых паров выполнен из четырех прямоугольных листотрубных секций 4, Б, б, 7, соединенных своими выходными патрубками с ресиверами 8 и 9...

Номер патента: 320600

Опубликовано: 01.01.1971

Авторы: Басе, Всесоюзный, Елисаветский, Научно

МПК: E21B 10/02

Метки: зсесоюзная, лентна-тхннннг-1коронка

...отве ных ножей с отликаочаяся эксплуатацион 25 закрепления выполнена соОсновные недостатки буровыхмеханическим закреплением сменньсложность зажимных устройств, пстоимость изготовления и неудобсплуатации.Цель изобретения - повышение эксплуатационной надеисцости и упрощение закрепления ножей.Для достижения этого стенка базового уступа выполнена со скосом.Конструктивные особенности предлагаемой коронки и метода закрепления ножей показаны на чертеже,Коронка содержит кольцевой корпус 1 и сменные ножи 2, В корпусе коронки выпол. нец ряд сквозных цилиндрических отверстий 3 и базовых уступов, при этом стенка 4 базовог уступа, выступающая над базовым торцом б корпуса, скошена под углом а к оси отверстия.Вьточка 6 небольцой глубины служит для...

Номер патента: 286878

Опубликовано: 01.01.1970

Авторы: Басе, Всесоюзный, Елисаветский, Карпов, Научно, Рубинштейн, Чист

МПК: E21B 3/02

Метки: буровой, вращатель, установки

...регулировки требуемой чувствительности. Предлагаемыи вращатель отличается тем, что привод вращения шпинделя выполнен в виде планетарного механизма, на венцовой шестерне которого установлены два зубчатых сектора, соединенные с соответствующими дросселями и подпрукинснной рейкой, Это Он содсржгг гпдродвигатель 1, планетарную передачу, состоящую пз центральной шестерни 2, водила 3 и зубчатого венца 4, и си стему автоматического регулирования, включающую трп зуочатьх сектора 5 - 7, закрепленных на зубчатом венце 4, подпрукпненнуо рейку 8 и два дросселя 9 и 10.15 Центральная шестерня 2 планетарного механизма расположена на валу гпдродвигателя 1, водило - на шпинделе 11, а зубчатьш венец 4 находится в корпусе 12 вращателя,мается...

Номер патента: 286572

Опубликовано: 01.01.1970

Авторы: Басе, Евсюко, Сахаров, Токарь

МПК: C04B 26/26, C08L 95/00

Метки: гидроизоляционная, мастика

...воздухом ксрамзцтовь рошок может вводиться с помощьо до непосредственно в процессе устройств 10 роцзоляцци.амзц- цруе- ханиесеция ш по- затора а гидзобретенця включающая ь ц наполни- целью улучшеойств и повыпрц положиературах, оца ты (в вес, % ): а ю керсоль вого порошка гцлеца 3 - 10. 2 Изооретение относится к составам гцдроизоляционных мастик.Известна гцдроцзоляццонная мастика, включающая битум, слаццевый лак кукерсоль и наполнитель.Цель изобретения - улучшить структурномеханическце свойства и повысить температуроустойчивость прп положительных и отрицательньх температурах,Это достигается тем, что мастика содержит указанные компоненты в (вес, %): битума 40 - 50, сланцевого лака кукерсоль 30 - 40, цаполнителя - керамзитового порошка 15 -...

Номер патента: 285583

Опубликовано: 01.01.1970

Авторы: Басе, Гиоев, Куксин, Мелик, Московцев, Усманов, Файнберг, Фиговский, Хер

МПК: C04B 24/36, E01C 19/08

Метки: асфальта, регенерации

...асфальта на термообработку.5 Термообработка старого кускового асфальтапроизводится в двух последовательно установленных вращающихся барабанных рекуператорах со встречным потоком газов. С помощью специальных устройств, установленных в пер вом барабане-рекуператоре, происходит размельчение разогретых кусков асфальта, причем размягчение различных по величине кусков осуществляют в различных температурных зонах. Во втором рекуператоре размягчения ас фальтобетонная масса доводится до требуемойтемпературы без ухудшения физико-механиче.ских свойств вяжущего материала.Инертные наполнители - песок, щебень желательно подавать совместно с кусковым ас фальтобетоном в первый барабанный рекуператор для совмещения их сушки и термообработки,Из второго...

Номер патента: 285298

Опубликовано: 01.01.1970

Авторы: Басе, Фадеев

МПК: G01M 3/00

Метки: вакуумного, испытания, стендаля, усилителя

...воздух будет поступать 10 из атмосферы. Элвкгровное реле времени, со.держащее выпрямитель ВГ, реле РРт и Рв, сопротивления Св - Св конденсатор Цв и тира.трон Т, включает логическое устройство лос.ле возцрата контактов датчика 84 в исходное . И положение.После включения,выключателя ВКв черезвылрямнтель начинается ароцеас зарядки кон двнсатора Цв. По достижении определенного потенциала на его обкладках срабатывает ттт.20 ратрон Т, затем реле Рв получает витаиие изамыкает контакт КвРв. С помощью контак.ров КвРв получает витание обмотка реле Рв пульс-пары, Реле Рвключает контакты К,Р в цепи шагового искателя.хз .Злектрохтагнит шагового искателя получаетпитание и перемещает аодеикные контакты КвРв первое положение. В таком положении...

Номер патента: 284830

Опубликовано: 01.01.1970

Авторы: Басе, Всесоюзный, Латонова, Петров

МПК: D04C 3/38

Метки: iimбиблиотекл, вращения, крылаток, машиныmmmil, плетельной

...ца валу редуктора или муфты электродвш Отеля сел ьсин-датчик, соединенный электрической сВязью с сельстнас 1-пр 1 е:ника)и, на Осях роторов которых укреплены крылатки, 15На чертеже дана кинематическая схема описываемого устройства.Оно сочержит верхнее полотно 1 машины и размещенные на вертикальных осях 2 крылатки ), передающие веретеца 4 с одной кры латки на другую. Оси 2 крылаток являются осями роторов сельсинов-приемников б, соединенных электрической связью б с сельсином-датчиком 7, укрепленным на валу Ь редуктора или муфты 9 электродвигателя 10. 25 Сельсцн-датчик, электрическая связь и сель- сины-приемники составляют приводной элемент. Применение ссльсинов марки 11 Добеспечивает сцпфазцое перемещение веретен па заданной траектории...

Номер патента: 281314

Опубликовано: 01.01.1970

Авторы: Басе, Всесоюзный, Елисаветский, Научно, Соловьев

МПК: E21B 19/08, E21B 44/02

Метки: бурового, механизм, подачи, стайка

...втулкой.Предлагаемое устройство изображено на фиг. 1 и 2.Оно состоит из ведущего вала 1, ведомого вала 2, обгаженной муфты 3, эксцентрикавой гайки 4, подпружиненной втулками 5 и шарнирно связанных тяг 6.Ведущий вал 1 связали с валам каробки отбора мощнасти, а на ведомом валу 2 устанавлена звездочка цепного привода подачи (на чертежах,не изображена), Осевое усилие, удерживающее втулку 5 в определенном положении относительно гаики 4, создается цилиндрической прудиной 7,и регулируется гайкой 8.Устройство работает, следующим образом.5 Работа начоонается при определенном осевом положении втулки 5 отнасительно гайки 4, соответствующем,максималыноиу сучммарному эксцентриситету гайки и втулки, т. е. с максималыной подачей на забой....

Номер патента: 276987

Опубликовано: 01.01.1970

Автор: Басе

МПК: C21B 3/10

Метки: автоматической, кантовкиковшей

...блок снабжен ичается тем узлом обрат АвторизобретенияЗаявитель Государственный ной связи, состоящим из датчика действительного углового положения ковша, преобразующего угловое перемещение в электрические импульсы, элемента направления вращения ков ша и приемника для осуществления переклточений в программном блоке в зависимости от у глового положения ковша, выполненный в виде реверсивного счетчика с раздельными входами. 11 усковой блОк снабжен переключа телем, обеспечивающим автоматическую фазпровку двигателя ковша но команде от элемента направления вращения. На чертеже представлена схема предлагае мого устройства.Датчик узла обратной связи состоит из диска с высгупамп 1, связанного с приводом ковша 2 с помощью гибкой...

Номер патента: 267835

Опубликовано: 01.01.1970

Авторы: Афанасюк, Басе, Бобр, Клебанов, Минский, Шульженко

МПК: B22C 15/26, B22C 9/10

Метки: автомат, горячихящиках, стержней

...Автомат для чих ящиках п смеси, вклоча ротный стол, с ным разъемом установлены н стрельную голо Известен автомат для изготовления стержней в горячих яшиках путем пескострельного надува смеси в стержневой ящик с вертикальным разъемом, в котором механизм приема извлеченных из ящика стержней выполнен в виде лотка, установленного под ящиком на некотором расстоянии от последнего. Стержень при раскрытии ящика выталкивается и падает на приемный лоток со значительной высоты, при этом часть стержней разбивается.С целью получения качественных стержней предлагается новое конструктивное выполнение механизма приема готовых стержней, а именно в виде подъемного стола с установленным на нем наклоняемым от привода лотком.На фиг. 1 схеватически изображен...

Номер патента: 263474

Опубликовано: 01.01.1970

Авторы: Басе, Всесоюзный, Елисаветский, Научно, Новиков, Шевцов

МПК: E02D 1/04, G01N 1/08

Метки: буровому, действия, оборудованию, стакан, ударного

...предназначенных для работы на установках ударного действия.Целью изобретения является удержанне не. связного грунта при извлечении стакана из скв аж,ины.Для этого корпус стакана выполнен по длине составным с телескопически соединенными между собой частями, верхняя из которых на конце, противоположном хвостовику, имеет кольцо.По окружностями кольца расположень гие вертикальные пластилины.На чертеже схематичесии изображен предложенный стакан, общий вид.Корпус стакана состоит из телескопическими соединенных между собой частей 1 и 2. Стакан содержит хвостовик 3 и режущий башмак 4.На конце верхней части 2, противоположном хвостовику т, имеется кольцо 5 с вертикальными упругим:и пластинаии 6.В процессе проходки скважины стакан...

Номер патента: 258456

Опубликовано: 01.01.1970

Авторы: Аппаратостроени, Басе, Всесоюзный, Селезнев, Урбанский

МПК: H02K 15/085

Метки: группы, намотки, секций, укладки, шаблон

...или удлинения переходных витков между секциями группы.Это достигается тем, что опорные элементы каждой секции снабжены механической передачей с приводом для их телескопического перемещения после намотки и последующей укладки всей группы секций в пазы статора.На фиг. 1 изображен описываемый телескопический шаблон в,раздвинутом состоянии, общий вид; на фиг, 2 - шаблон в сложенном состоянии.Опорные элементы 1 служат для намотки группы (трех штук) секций однослойной концентрической обмотки статора электрической машины, соединенных между собой переходными витками 2. Механическая передача 3 с приводом (на фиг. не показано) производит складывание опорных элементов шаблона, совмещая для укладки в пазы статора псе СЕкциН,10 1. Шаблон для намотки...
