Фундамент здания

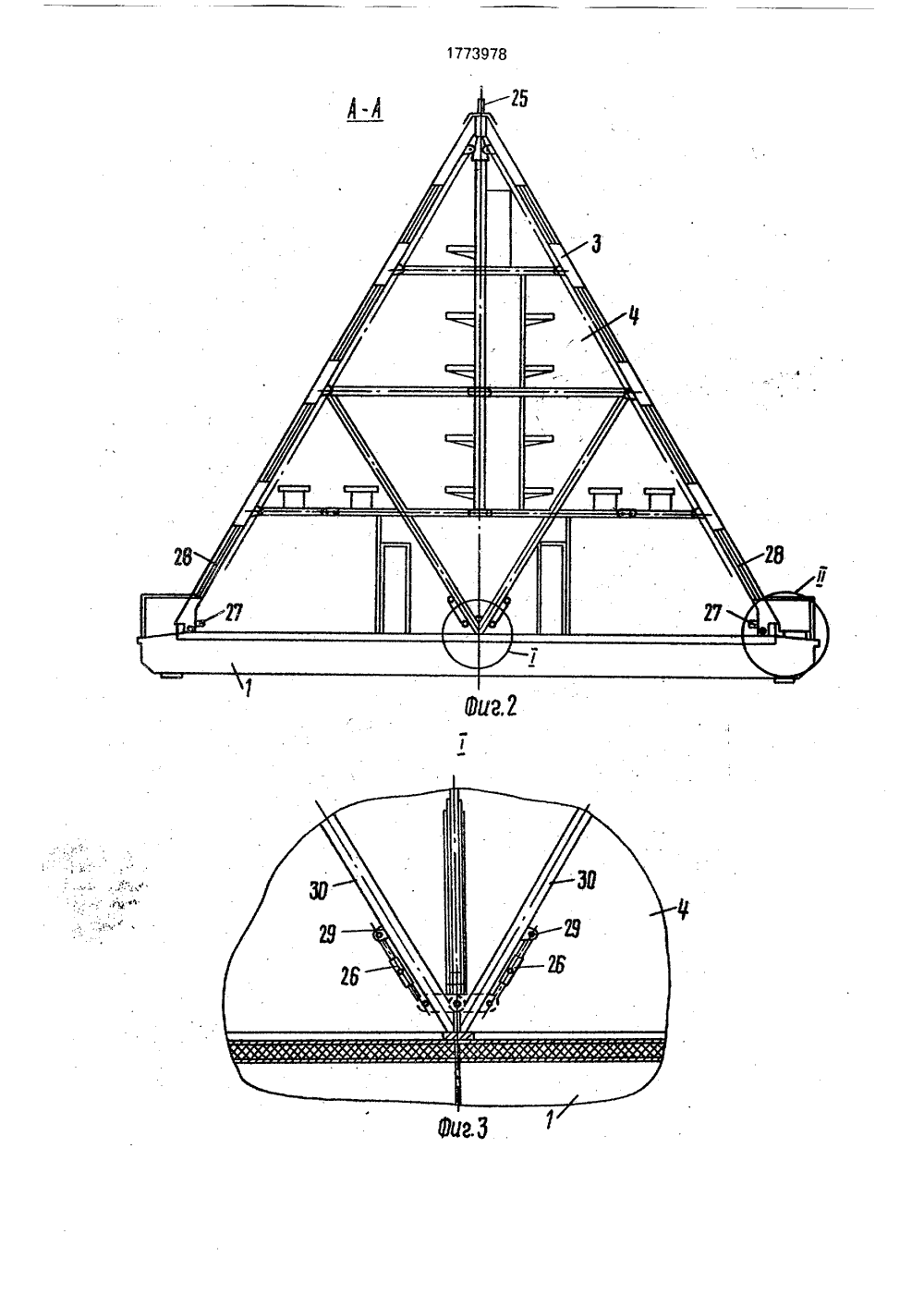

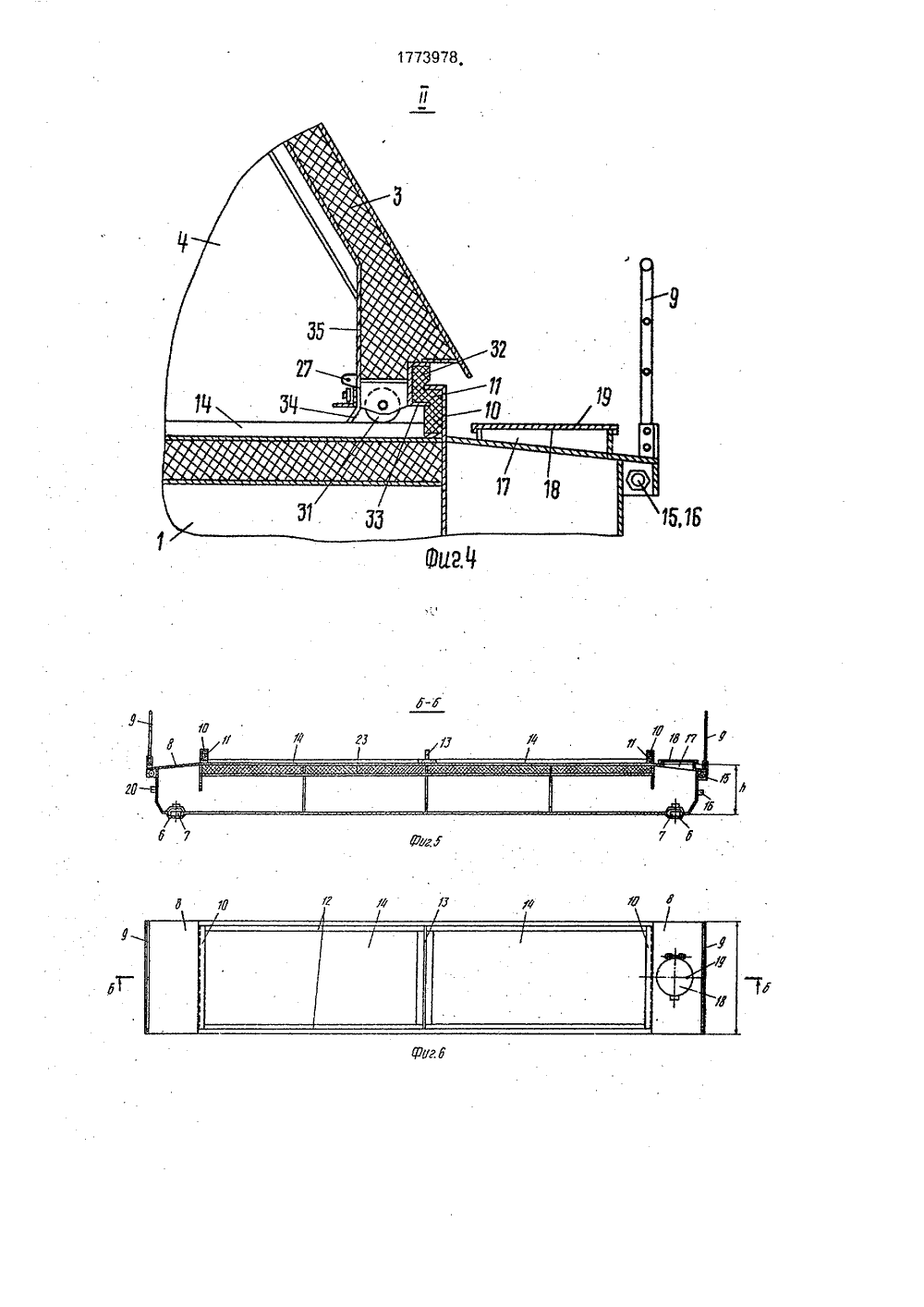

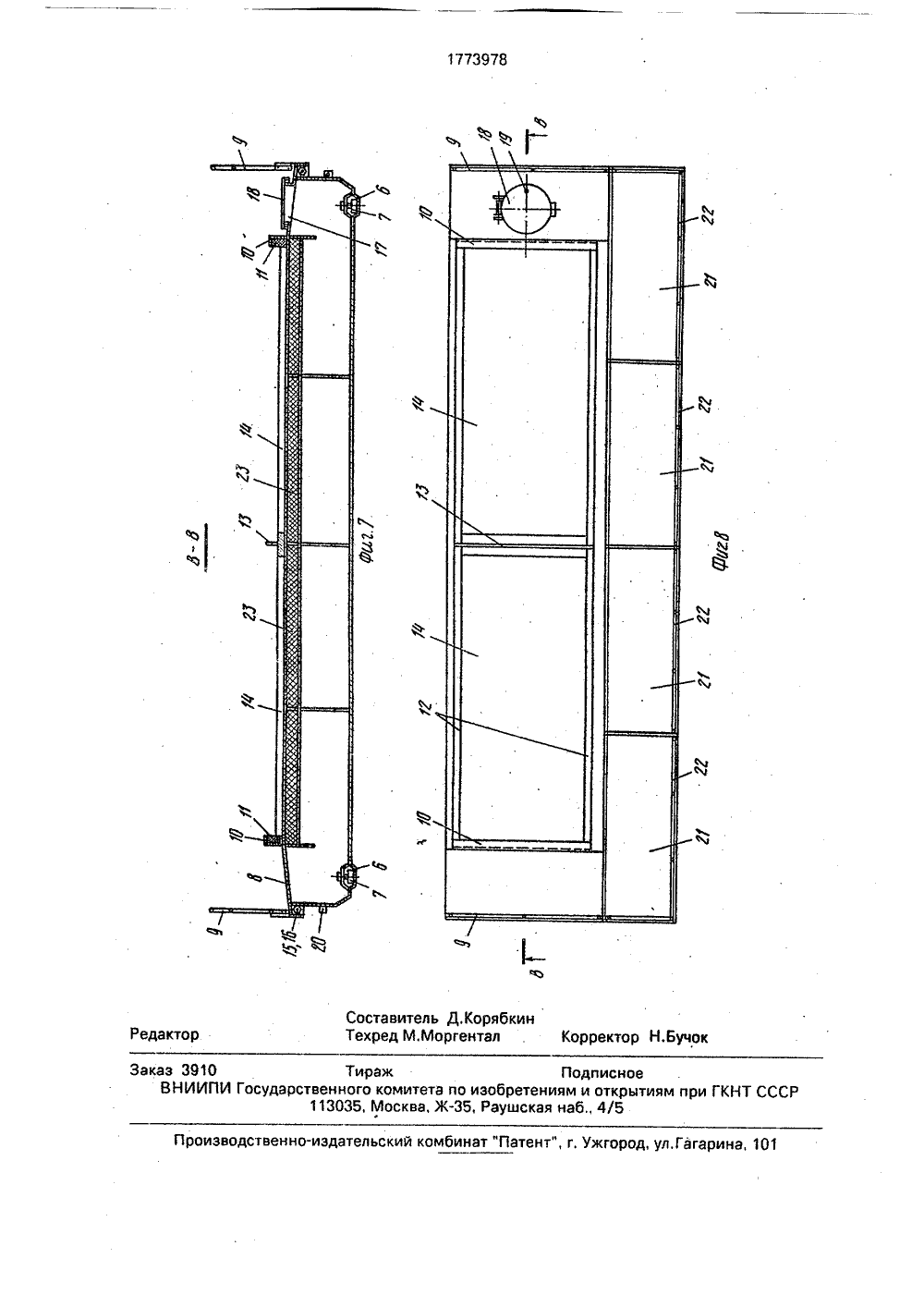

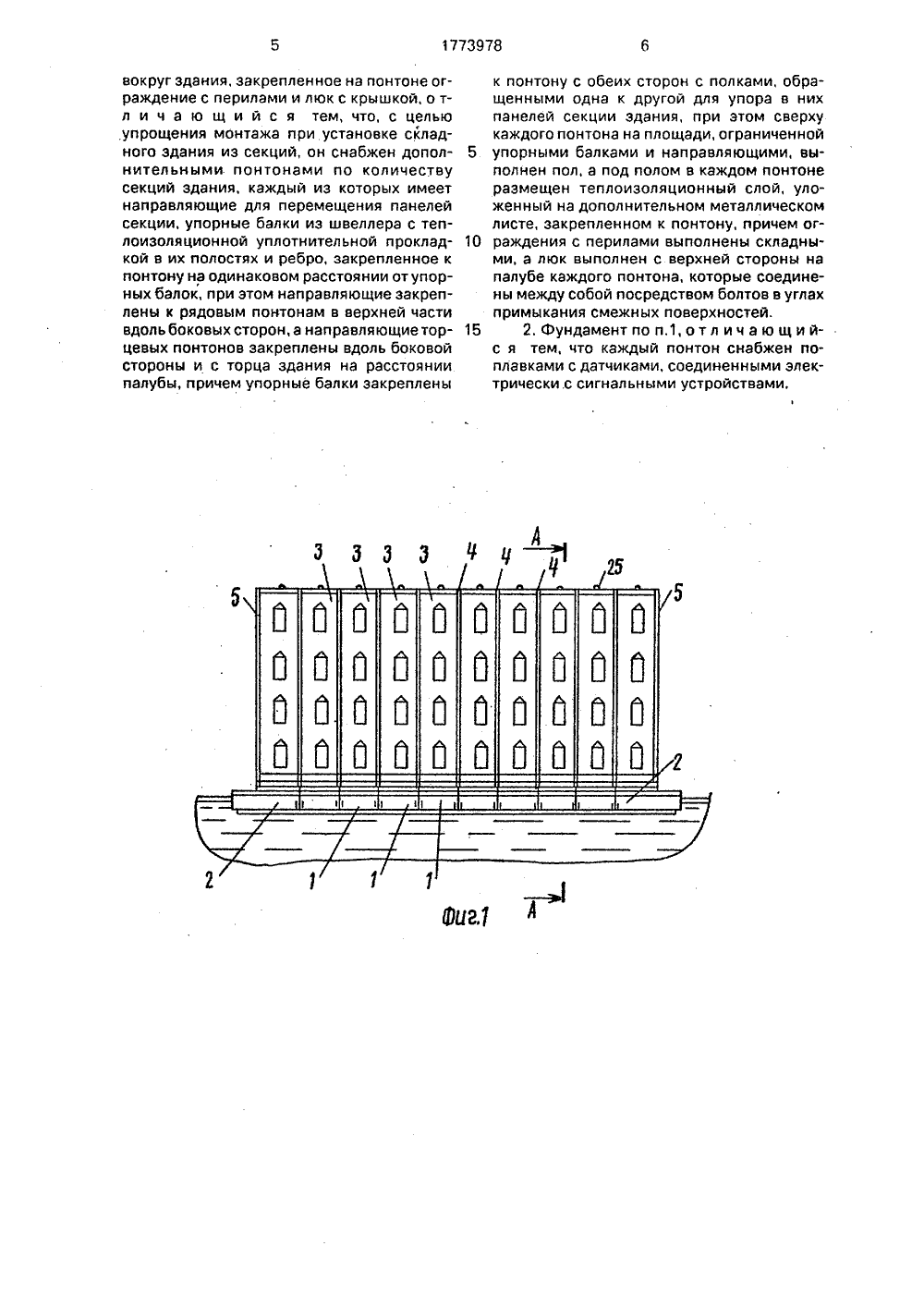

(9 7/32,В 134 ОСУДАРСТВЕИНЫЙ КОМИТЕТ0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИ ельскии коопеазработок изоСССР1980.СССР970,адных здании. дамент здания честву секций АВТОРСКОМУ СВИДЕТЕЛЬСТВ(57) Использование: для склСущность изобретения: фунсодержит понтоны по кол Изобретение относится к области строительства, а именно к фундаментам складных зданий шатрового типа облегченной конструкции.Конструкция фундамента складных зданий шатрового типа поясняется прилагаемыми чертежами,На фиг, 1 показано складное здание на фундаменте с фасадной стороны; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - узел 1 на фиг. 2; на фиг. 4 - узел 11 на фиг. 2; на фиг. 5 - рядовой понтон в продольном разрезе по Б - Б; на фиг. 6 - понтон рядовой, вид сверху; на фиг. 7 - торцевый понтон в продольном разрезе по В - В; на фиг. 8 - понтон торцевой, вид сверху.Фундамент понтонного типа для складного здания шатрового типа выполнен из рядового 1, торцевого 2 понтонов, на которые устанавливают складывающиеся в паскладного здания. На каждом понтоне расположены направляющие для перемещения панелей секций, упорнье балки с теплоизоляционной прокладкой; ребро, Сверху каждого понтона на площади, ограниченной упорными балками и направляющими выполнен пол, под которь 1 м размещен тепло- изоляционный слой, На понтонах закреплены складные ограждения. С верхней стороны на палубе понтона размещен люк с крышкой. Между собой понтоны соединены болтами, Каждый понтон имеет поплавки с датчиками, соединенными электрически с сигнальными устройствами, 1 э.п. ф-лы, 8 ил. кет секции 3, межсекционные перегородки 4 и торцевые наружные ограждения 5.Понтоны 1, 2 имеют форму параллелепипеда, облицованную по каркасу со всех сторон стальным листом, Внутри каждого понтона на самом низком по уровню дне возле углов (в четырех местах) выполнены углубления 6, в них установлены поплавки 7 с датчиками, электрически связанные с сигнальными устройствами (на верхней облицовке), С торцевых сторон выполнены палубы 8 со складными ограждениями 9, опалубочная часть разделена от внутренней (половой) швеллерной балкой 10, обращенной полками внутрь, между полками прикреплена теплоизоляционная уплотнительная прокладка 11 иэ эластичного материала, например иэ губчатой или пористой резины, Сверху с боковых сторон понтона между швеллерными балками 10, 1773978н расстоянии половин толщин межсекционных перегородок 4 и уплотнительных прокладок прикреплены направля ощие 12 таврового, швеллерного или прямоугольного сечения, а между ними на оси симметрии понтона прикреплено вертикально расположенное ребро 13, с двух сторон ребра между направляющими 12 и швеллерными балками 10 настлан пол 14 иэ водостойкого материала, причем с торцов понтона на уровне палубы выполнены слезники (в виде воротника), на торцах которых прикреплена косынка 15 с отверстием 16 для взаимного крепления понтонов между собой, На одной из палуб 8 выполнен люк 17 с крышкой 18, на которой выполнен продух 19 (отверстие). Для обеспечения жесткости соединения понтонов с торцевых сторон, на средней части в углах выполнены монтажные лапики 20, в отверстиях которых установлены несьемные крепежные болты. С одной из боковых сторон торцевого понтона 2 выполнены на проушинах складные площадки 21 с ограждениями и перилами 22. Под верхней облицовкой (полом) понтона выполнен теплоиэоляционный слой 23. Имеется на секции монтажная петля 25, талреп 26, проушины 27, наклонные ограждающие па-. нели 28. проушины 29, рамный подкос 30, опорные катки 31, теплоизоляционные прокладки 32, швеллерные балки 33 упругий эластичный лист 34 и вертикальный лист 35.Монтаж складного здания шатрового типа на фундаменте понтонного типа производится в следующей последовательности. На выровненном по прямой линии берегу реки, пруда, озера, залина с помощью крана с подкладок или непосредственно с колес спускают на воду понтоны 1, 2 и скрепляют их с помощью несьемных болтов на косынках 15 и лапках 20 так, чтобы полы 14 были на одной горизонтальной плоскости, ребра 13 и швеллеры 10 располагались на одной прямой, После проверки соответствия проекту всех смыкающихся частей и элементов с надземной частью, складывающимися в пакет секциями 3, межсекционными перегородками 4 и торцовыми наружными ограждениями 5.Монтаж складывающихся в пакет секций 3, производят с установки на понтоны, расположенные на середине здания, например, при здании из 10 секций, устанавливают на 5-й или 6-й по счету от крайних торцевых понтонов, а при 20 секциях - устанавливают десятую или одиннадцатую складывающуюся в пакет секцию с тем, чтобы обеспечить устойчивость против опрокидывания первых надземных секций и10 Опорные катки 31 на наклонных панелях 2820 перекатываясь по направляющим 12 дово 30 ные перегородки 4 с прокладками по всему35 периметру и закрепляют их несъемными болтами на секциях 3 до полной герметиэа 40 45 50 производить соответствующей грузоподъемности и вылета стрелы,Застропив крюк крана за монтажную петлю 25 складывающейся в пакет секции 3, поднимают ее в сложенном положении (на фигурах не показано) в вертикальное положение, затем ослабляют талрепы 26 и снимают один его конец с проушины 27 на наклонных ограждающих панелях 28 и крепят на проушинах 29 на рамных подкосах 30.Складывающуюся в пакет секцию на весу ориентируют и направляют так, чтобы опорные части рамных подкосов 30 охватили с двух сторон ребро 13, При опускании секции 3 на пол, масса самой секции обеспечивает автоматическое раскрытие всех элементов секции в рабочее положение. дят наклонную панель 28 до упора тепло- изоляционными прокладками 32 в полости швеллерных балок 33 с теплоизоляционными прокладками 11 в полостях швеллерных балок 10 на понтонах 1 и 2. Дополнительная притом автоматическая теплоизоляция, эвукоизоляция и герметизация стыка ограждающих наклонных панелей 28 с понтонами 1 и 2 осуществляется упругим эластичным листом 34, прикрепленным на конце вертикального листа 35,Следующим элементом монтируются одно или одновременно две межсекционции всех стыков. затем устанавливают одновременно еще две складывающиеся в пакет секции 3 и закрепляют их несьемными болтами к межсекционным перегородкам 4. Чередованием в монтаже только двух узлов надземной части, растет здание в четыре этажа до любой величины и последними монтируют торцовые наружные ограждения 5 и закрепляют их к секциям 3, Для сообщения.между этажами складного здания и с земли на этажи монтируют напротив дверей торцевых ограждений 5 подвесные или опорные лестницы (на фигурах не показаны). В процессе монтажа уже первых секций 3, перегородок 4 производят подключение воздуховодов отопления, электрических разъемов, радиотелефонных кабелей, телевизионных антенн, последними подключают водопровод и канализационную сеть. Фундамент здания упрощает монтажпри установке складного здания из секций, Ф ор мул а изобретен и я 1, Фундамент здания, включающий понтон в форме параллелепипеда с палубойвокруг здания, закрепленное на понтоне ограждение с перилами и люк с крышкой, о тличающийся тем,что,сцелью упрощения монтажа при установке складного здания из секций, он снабжен дополнительными понтонами по количеству секций здания, каждый из которых имеет направляющие для перемещения панелей секции, упорные балки из швеллера с теплоизоляционной уплотнительной прокладкой в их полостях и ребро, закрепленное к понтону на одинаковом расстоянии от упорных балок, при атом направляющие закреплены к рядовым понтонам в верхней части вдоль боковых сторон, э направляющие торцевых понтонов закреплены вдоль боковой стороны и с торца здания на расстоянии палубы, причем упорные балки закреплены к понтону с обеих сторон с полками, обращенными одна к другой для упора в них панелей секции здания, при этом сверху каждого понтона на площади, ограниченной 5 упорными балками и направляющими, выполнен пол, а под полом в каждом понтоне размещен теплоизоляционный слой, уложенный на дополнительном металлическом листе, закрепленном к понтону, причем ог раждения с перилами выполнены складными, а люк выполнен с верхней стороны на палубе каждого понтона, которые соединены между собой посредством болтов в углах примыкания смежных поверхностей.15 2. Фундамент по п.1, о т л и ч а ю щ и йс я тем, что каждый понтон снабжен поплавками с датчиками, соединенными электрически.с сигнальными устройствами,1773978 Составитель Д.КорябкинТехред М.Моргентал ктор Н,Бучо Редакт Производственно-издательский комбинат "Патент", г. Уж на, 101 л. аказ 3910 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5
