Громенко

Номер патента: 1770528

Опубликовано: 23.10.1992

Авторы: Васюта, Громенко, Грохотов, Коган, Попелуха, Сонина

МПК: E02D 17/20

Метки: защиты, откосов, рассолохранилищ

...наличием новых элементов: щебня с разными фракциями, два слоя кото рых пропитаны мастикой. Указанное отличие позволяет увеличить прочностные показатели на сдвиг всей конструкции. Если устройство в сочетании покрышек и грунта имеет прочность на сдвиг 6,7 кгс 1 см, то в предлагаемом устройстве она составляет 12,5 кгс/см, т,е. увеличивается почти в два раза.Таким образом, заявляемое устройство соответствует критерию изобретения "новизна".Сравнение заявляемого решения с другими техническими решениями показывает, что применение пленки, покрышек, грунта, щебня известны, Однако, при их сочетании в определенной связи с остальными элементами конструкции в заявляемом устройстве длязащиты откосов рассолохранилища проявляются новые свойства, что...

Номер патента: 1405814

Опубликовано: 30.06.1988

Автор: Громенко

МПК: A61B 5/04

Метки: клеточную, мембрану, токов

...изменещия коэффициента передачи устройства двоичный код, записанный в регистре 9, умножают или делят на некоторое число 2 где ш - число разрядов, на которое будет сдвинуто вправо или влево исходное двоичное число в регистре 9.При длине кодап ЦАП 10 формируетпропорциональное этому коду напряжение, которое через аналоговый сумматор 11 и микроэлектрод 1 поступает в биологическую клетку. Если длина кода в регистре 9 превышает и разрядов, включается преобразователь 16 код - временной интервал, форьщрующий на своем выходе импульс с длительностью, пропорциональной коду на входе ПКВ 16, Импульс с выхода ПКВ поступает через один из двух элементов 17, 18 и на вход управления ключевыми элементами 14 и 15, открывая один из них. Напряжение 100 В...

Номер патента: 1390175

Опубликовано: 23.04.1988

Авторы: Гагин, Громенко, Масоватов, Симонов, Толочек

МПК: B66C 17/00

Метки: балок, концевых, крана, мосту, установки

...и перемещают каждую концевую балку в вертикальном и угловом относительно ее продольной и поперечной осей направлениях до расположения опорных поверхностей буксовых платиков в плоскости, горизонтальной опти" ческой оси, для чего воздействуют на подошву концевой. балки посредством домкратов силами, направленными вертикально вверх и приложенными в вер шинах четырехугольника. 13901Изобретение относится к подъемнотранспортному машиностроению, а имен"но к способам установки концевых балок на мосту кранов,ГЦель изобретения - повышение точности,На фиг. 1 изображен мостовой кран,иллюстрирующий предложенный способ,общий вид; на фиг. 2участок концевой балки, общий вид.Кран содержит мост 1, установленный на концевых балках 2, Балки...

Номер патента: 1051935

Опубликовано: 07.10.1985

Авторы: Голод, Горяинов, Грицук, Громенко, Камардин, Куцыкович, Лидерман, Литвиненко, Мищенко, Плискановский

МПК: C21B 7/10

Метки: охлаждения, печи, стенки

...авыполнение сплошных металлическихпластин на всю высоту труб ведет квозникновению значительных термических напряжений, что отрицательно 50влияет на стойкость устройства вцелом.Целью изобретения является повышение надежности защиты кожуха стенки печи, 55Поставленная цель достигается тем,что в предлагаемом устройстве дляохлаждения стенки печи, содержащем пакеты из труб, расположенных по периметру стенки и соединенных подводящими и отводящими коллекторами спатрубками, металлическую стенку,соединяющую трубы в пакете и огнеупорный материал между трубами и металлической стенкой, подводящие иотводящие коллекторы размещены внутри печи и каждый из них объединяетпо меньшей мере две индивидуальныхсекции, включающие не мене двух охлаждающих труб...

Номер патента: 1046936

Опубликовано: 07.10.1983

Автор: Громенко

МПК: H03K 23/00

Метки: делитель, управляемый, частоты

...управления, первый вход которого подключен к вто рому выходу формирователя импульсов, второй вход которого соединен с шиной запуска и с входом сброса триггера, первый выход которого подключен к выходной шине устройства, а второй выход - к третьему входу блока упранления, 2 М -й выход которого соединен со счетным входом триггера, а информационные входы блока управления пОдключены к шинам записи программ.Кроме того, в управляемом делителе частоты блок управления состоит иэ блока оперативного запоминающего устройства и регистра сдвига, 2 М выходов которого являются соотнетстнующими выходами блока управления, причем 2 Й . выходов регистра сдвига и третий вход блока управления подключен к соответствующим адресным входам блока оперативного...

Номер патента: 1041494

Опубликовано: 15.09.1983

Авторы: Апанасов, Гагин, Громенко, Симонов, Толочек, Трушечкин

МПК: B66C 13/54

Метки: балок, крана, мостового, обслуживания, пролетных, типа

...чтозначительно снижает условия беэопасности труда, а посадка и выход наустройство возможны только с площадки кабины крана. В других положенияхгрузовой тележки эвакуация обслуживающего персонала затруднена и требует разработки дополнительных мерпо обеспечению безопасности выполняемых работ.Цель изобретения - снижение трудоемкости и повышение безопасностимонтажа и эксплуатации устройства,Укаэанная цель достигается тем,что устройство для обслуживания пролетных балок крана мостового типа,содержащее платформу с предохранительными ограждениями, шарнирно соединенную с подвесными тягами, и элементы присоединения к грузовому крюку крана, снабжено ригелями, расположенными с внешних сторон подвесных тяг, ходовыми опорами, установ ленными на...

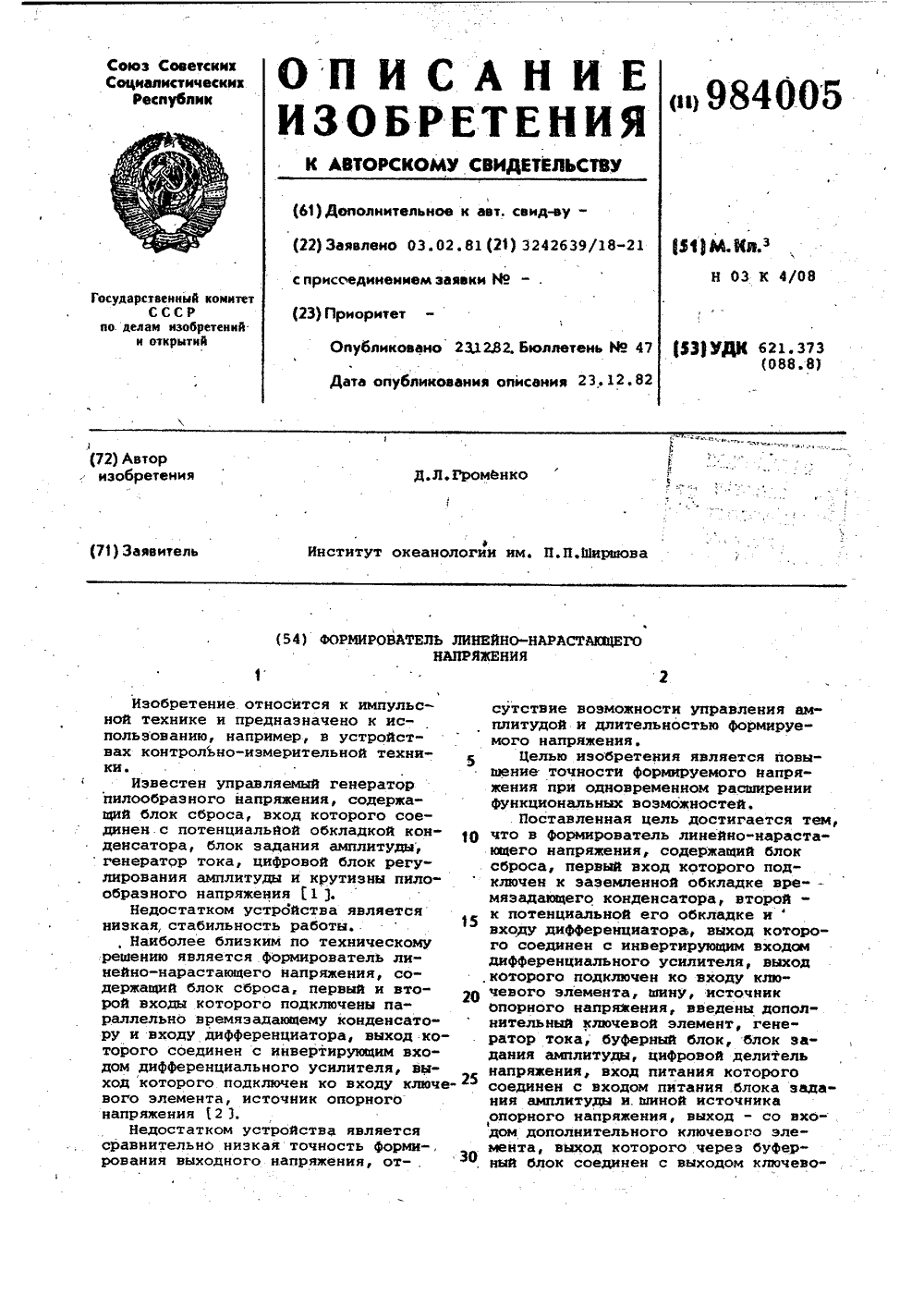

Номер патента: 984005

Опубликовано: 23.12.1982

Автор: Громенко

МПК: H03K 4/08

Метки: линейно-нарастающего, формирователь

...вход компаратора 18блока 1 б задания амплитуды. Придостижении линейно-нарастающим напряжением положительной полярностиуровня напряжения на выходе делителя 17 происходит срабатывание компаратора 18, сигнал с выхода которого вызывает включение триггера 4.20 При этом элемент 8 закрывается, аэлементы 2 и 10 открываются, Конденсатор 5 разряжается через малоесопротивление элемента 2. Быстрыйразряд конденсатора 5 определяет из менение знака и увеличение напряжения на выходе дифференциатора б.Усилитель 7 входит в режим насыщения,но элемент 8 закрыт и напряжение свыхода усилителя 7 на генератор 11 30 тока не поступает. Для того, чтобынапряжение, являющееся опорным длягенератора тока, не менялось за время обратного хода (разряд конденсатора 5) на...

Номер патента: 976303

Опубликовано: 23.11.1982

Авторы: Гагин, Громенко, Косенко, Симонов, Черкасов

МПК: G01G 19/04

Метки: давления, колеса, подкрановый, путь

...общий вид; на фиг,2 - разрез А-А на фиг. 1; на фиг.3 - разрез Б-Б на фиг.2; на Фиг.4 - разрез В-В на фиг.1.3Устройство состоит из отрезка рельса 1, установленного на сегменты 2, расположенные на верхнем поясе 3 подкрановой балки, Прижимными планками 4 через верхние сегменты 5 подошва отрезка рельса 1 прижимается к сегментам 2. Соединение отрезка рель- са 1 с рельсовым путем Ь осуществляется с помощью боковых накладок 7, опирающихся на верхний пояс 3 подкра-, новой балки, охватывающих обработанный концевой участок отрезка рельса 1 и стянутые с помощью шпильки 8 сс возможностью перемещения концевых участ" ков отрезка рельса 1 в вертикальной26 плоскости, По высоте отрезок рельса 1 сфрезерован на размер, равный высоте сегментов 2 (...

Номер патента: 956414

Опубликовано: 07.09.1982

Авторы: Громенко, Косенко

МПК: B66C 13/06

Метки: грузовой, грузозахватной, демпфирования, колебаний, тележки, траверсы

...в средней части сторон грузозахватной траверсы 5 с возможностью наклона.Поводки 4 могут быть гибкими или жесткими, в последнем случае их крепят к траверсе 5 посредством шарниров (не показаны). К барабанам 6, смонтированным на тележке 2, по обе стороны прикреплены концы гибких органов 7 - 10, которые соединены последовательно с соответствующими блоками 1, 3 и уравнительными птодторможенными блоками 11, расположенными по тем же углам тележки2, что и блоки 1, Средние части гибких органов 7 - 10 натянуты между блоками 11, расположенными по углам соответствующих сторон тележки 2. Уравнительные подторможенные блоки 11 смонтированы на оси 12, закрепленной па тележке 2. Между блоком .11 и тележкой на держателе 13 закреплен фрикционный...

Номер патента: 894795

Опубликовано: 30.12.1981

Автор: Громенко

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...первый и второй конденсаторы, первые обкладки которых соединены соответст.венно через первый и второй пассивные элементы с выходами первого и второго ключей,первые входы которых соединены с шинойуправления, второй вход первого ключа соеди.нен с выходом неинвертирующего усилителя,вход которого является входом устройства,вторые обкладки конденсаторов подключенык шине нулевого потенциала, дифференциальный усилитель, выход которого является выходом устройства, введены инвертирующийусилитель, первый и второй буферные усилите.ли, входы которых соединены соответственнос первыми обкладками первого и второго конденсаторов, выходы буферных усилителей подключены ко входам дифференциального усилителя, вход инвертирующего усилителя соединенсо...

Номер патента: 889732

Опубликовано: 15.12.1981

Авторы: Громенко, Иванов, Коротков, Крым, Кутуев, Мовчан, Педан, Соловьев, Цветаева, Шавло

МПК: C22C 38/32

Метки: железа, основе, сплав

...появления карбонитриднойсетки.Сплав выплавляется в индукционнойпечи.1 о Химический состав и свойства предложенного и известного,сплавов приведены в таблице.Свойства оцениваются на образцах,которые подвергают цементации в газовой среде по следующему режиму;температура цементации 1150 оС, длительность выдержки 3,5 ч, охлаждениепосле цементации с печью. Поставленная цель достигается тем, что сплав наоснове железа, содержащий углерод, кремний, хром, вольфрам, ванадий, молибден, кобальт, титан, цирконий, ниобий, бор, церий, дополнительно содержит азот при следующем соотношении компонентов, вес.З: УглеродКремнийХромВольфрамВанадийМолибденКобальтТитанЦирконийНиобийБорЦерийАзотЖелезо...

Номер патента: 875606

Опубликовано: 23.10.1981

Автор: Громенко

МПК: H03K 5/13

Метки: импульсов, синхронизации

...и-тактного распределителя им"пульсов может быть выполнена любыми известными средствами, напримерс помощью многоотводной линии задержки.Сигнал, вызывающий запись информации в статический регистр б, поступает на вход К О-триггера 14 ипроизводит установку последнего висходное (нулевое) состояние. Длительность вышеуказанного сигнала с 15 выхода формирователя 13 превышаетвремя срабатывания О-триггера данной элементной базы на время задержки включения одного элемента (логический элемент ИЛИ 15), что обеспе чивает уверенное срабатывание Отриггеров 7=1 - 7=п статическогорегистра 6. При правильной перезапи-.си информации с выхода и-тактногораспределителя 3 в статическйй регистр б на параллельных выходах последнего присутствует только...

Номер патента: 807502

Опубликовано: 23.02.1981

Автор: Громенко

МПК: H04N 3/16

Метки: сигналовразвертки, формирования

...управляе- Снятие сигнала блокировки на вымый делитель частоты (УДЧ) 3, первый 60 ходе БСАУ 1 разрешает УДЧ 3 выполэлемент ИЛИ 4, первый регистр коор- нение процесса деления тактовойдинаты (РК) 5, первый регистр сдви- частоты генератора 20. Причем, коэф. га (РС). 6, первый аналого-цифровой фициент деления (К) устанавливлпреобразователь (ЦАП) 7, первый ется сигналом управления устройстВ 5 триггер 8, первый суммирующий 65 ва обработки равным (в режиме состандартными телевизионными частотами развертки)где Т - период тактовой частотыгенератора 20;1 - количество разрядов регистра сдвига б;Т = б 4 мкс (период срочной развертки).Сигнал записи "1" подготавливает первый разряд РС б к включению, а включение происходит при появлении сигнала на...

Номер патента: 796173

Опубликовано: 15.01.1981

Авторы: Громенко, Катаев, Ксюнин

МПК: B66C 13/06

Метки: гибкойподвеске, демпфирования, колебанийгрузозахватного, органа

...1, на которойустановлены также и поперечные направляющие 14 и 15, в которых расположены полэуны 16 и 17. Траверсы 2018 и 19 жестко связаны с ползунами16 и 17, которые кинематически соединены с демпферами 5 и б, напримерпосредством тросов 20 и 21, Направляющие, 22 и 23 для гибкого органа24 расположены на траверсах 18 и 19и связаны с ним между его точкой 25подвеса и груэозахватным органом 26.Штанг снабжена. механизмом 27 выдвижения, смонтированным на круге 4тележки 3 и содержащим, например,трос 28.,устройство может быть снабжено демпфером 29: крутильных колебаний, кинематически связанным со штангой 1 посредством, например, троса30 и шкива 31.Устройство работает следующим образом,При отклонении органа 26 от вертикали гибкие органы 24...

Номер патента: 711157

Опубликовано: 25.01.1980

Авторы: Громенко, Иванов, Коротков, Крым, Кутуев, Мовчан, Педан, Соловьев

МПК: C22C 38/60

Метки: сталь

...на базе низко- углеродистой стали с добавлением соответствующих ФеРРосплавов. Полученная сталь имеет следующие соотношения компонентов, вес.:Углерод 0,15К ремний 0,24Хром 4,04Вольфрам 6,04Ванадий 2,01 Молибден 5,21Титан 0,14Цирконий 0,32Ниобий 0,27Бор 0,0019 5 Лантаноиды 0,07Кобальт 5,7Сера 0,02Железо ОстальноеПлавку разливают в 3 одинаковыеизложницы. Перед отливкой каждого последующего слитка в металл (на дноизложницы) присаживают алюминиЯ сцелью получения содержания алюминияна различных уровнях 0,5, 0,75, 1,00.Полученные слитки отличаются друг отдруга содержанием алюминия, равным вкаждом слитке последовательно 0,50,0,75 и 1,00 вес., а также содержанием железа, составляющим дополнительную (до 100) часть в каждом слитке.20...

Номер патента: 617155

Опубликовано: 30.07.1978

Авторы: Громенко, Гузь, Дорохин, Иванов, Касьян, Коваль, Крым, Мовчан, Орлов, Позняк, Поляков, Соловьев

МПК: B21K 5/00

Метки: инструмента, режущего

...является повышение производительности путем сокращения числа проводимых технологических операций с уменьшением расхода инструментального материала.Это достигается за счет того, что заготовку под режущую часть получают путем заплавления тонкостенной трубы из малоуглеродистого сплава железа с карбидообразуюшими и легирующими элементами конструкиионным материалом методом, например, электро- шлакового переплава, после чего придают ей (заготовке) форму режущей части методом радиальной штамповки, а затем производят ее химико-термическую обработку,Сущность способа изготовления режущего инструмента с изнооостойкой частью заключается в следующем.Методом, например, иентробежного литья изготавливается труба из малоуглеродистого сплава...

Номер патента: 538972

Опубликовано: 15.12.1976

Авторы: Гагин, Гоптарев, Громенко, Островский, Черкасов

МПК: B66C 1/28

Метки: грузов, захват, штучных

...нижний конец каждого из которых снабжен лапой, а верхний связан посредством жестких 15 тяг с траверсой.Однако этот захват не обеспечивает автоматической работы без упора рамы в груз.Цель 1 изобретения - создание захвата, обеспечивающего его автоматичеокую работу без 20 упора рамы в груз.Для этого в предлагаемом захвате на ползуне шарнирно установлены горизонтальные двуплечие рычаги, один конец каждого из которых снабжен противовесом, а другой связан 25 с рамой, причем вертикальные двуплечие рычаги на одной из сторон рамы закреплены жестко. фиг. 1 показан общений вид захвата;г. 2 - то же, вид сбоку. 3 Знамени политехническийкидзечаган 3 с лапами под труз включают на подьем грузовую лебедку крановото устройства. Под действием силы...

Номер патента: 518450

Опубликовано: 25.06.1976

Авторы: Гагин, Гоптарев, Громенко, Островский, Черкасов

МПК: B66C 1/22

Метки: автоматический, грузов, захват, штучных

...ры чага ерх рнирко-.рь:; ан Цель изобретепк 5ческого захвата груверхность. Это достигается- обеспечение авза без упора в ег одни жнй рь Прк захвате груз7 заводится подпожимается, так2 остается неподько верхняя транеовес 5 и понорачодит под груз 1 0имается,а го захэ, после . нижняя ей тбе в тем, что к вер аверетс версе прикреплен аправляащие между собой версы соединены испастом с ураны ый снабжен проти в направляющих,атнытельным блоком, коеремещаюшкм рый вовесом, п причем один крепится ос из захваткижней. тра агов жес ь трачспна подкл После линаетсятакты 1 1 противов р гировккадкн, ослста 3 ичиж( отсаг 8 поно бляют од дей 0 устананя кок длагаемь о же, нид оказан фиг, 2 поли стни с 1. ( ы 1еса 5 сб ом рыч траве рачина ом 10 й захват рхню...

Номер патента: 169375

Опубликовано: 01.01.1965

Авторы: Гольдфельд, Громенко, Никитский, Центральное

МПК: B23B 3/32

Метки: автомат, двух, заготовок, концов, обточки, подрезки, штучных

...подачи заготовок подает очередную заготовку в отверстие шпиндельной головки 2. В это время цанги разжаты.Деталь с проточенной эксцентричной шейкой и с подрезанными заготовками, находящими ся в шпиндельной головке, передвигается впередающую трубку.Одна из двух деталей, находящихся в передающей трубке, подается в концентричную цангу до упора в выталкиватель 10. Для обес печения надежной передачи деталей передающая трубка и концентричная цанга имеют соответствующие приемные конусы. Вращение шпиндельных головок при подаче заготовок и выдаче готовых деталей не прекращается.30 Возвратно-поступательное движение суппортаосуществляется от непрерывно вращающегосяраспределительного вала (не показан) посредством кулачка и рычага с камнем.На...
