Способ защиты зданий и сооружений от неравномерных осадок
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1768715
Авторы: Азиз, Алдунгаров, Голли, Конусбаев
Текст

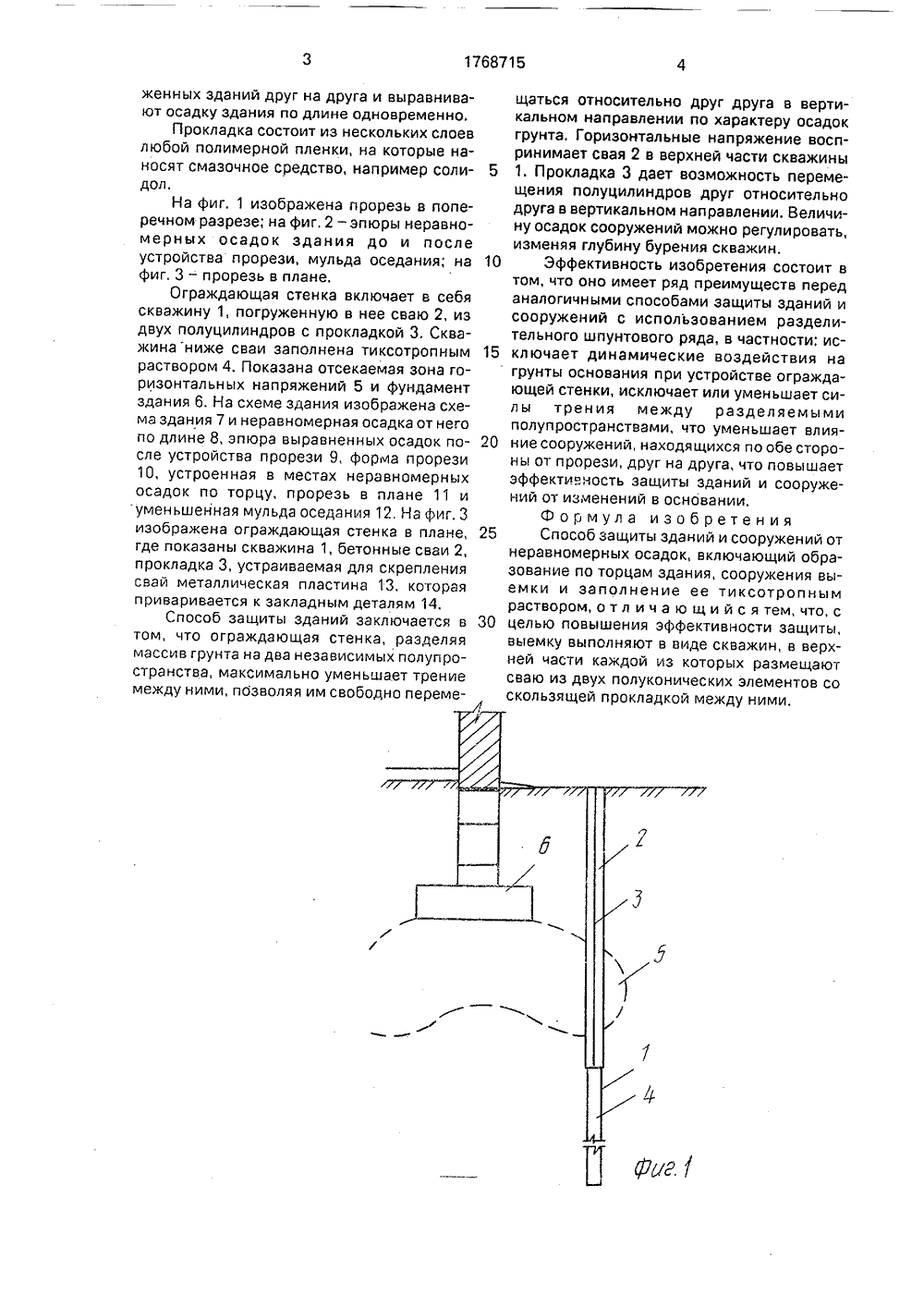

(54) СПОСОБ ЗАЩИТЫ ЗДАНИЙ И СООРУ ЖЕНИЙ ОТ НЕРАВНОМЕРНЫХ ОСАДОК) СущОбрд рно-строитель ность изобретения: способ вкл ование по торцам существую ооружения выемки. Выемка вь иде скважин, в верхней части которых размещают сваю, из двух полуконических элеме зящей прокладкой между ни сбаев, А.А,здания, снена в вдой изСОСТОИТСа Скольил. и ли во СССРО, 1987.во СССР, 1977,т Целью изобрние эффективносжений от неравноснований.Указанная цнием следующихконтуру здания,скважины на глуб После бурения каждой скважины ее заполня юттиксатоопным раствором на всю ее глубину. Затем в скважину на глубину распространения горизонтальных напряжений погружают железобетонную сваю, состоящую из двух полуконических элементов, разделенных скользящей прокладкой, ориентированной по плоскости расположения скважин. После чего приступают к бурению следующей смежной скважины и повторению операций по ее заполнению. Скважины располагаются па торцу здания, Таким образом образуется прорезь, создающая плоскость разделения массива грунта на два полупространства, которая максимальна уменьшает силы трения между разрезаемыми частями массива и, таким образом, уменьшает взаимовлияние близкараспалоГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Ленинградский инжный институт(56) Авторское свидетельМ 1539263, кл, Е 02 О 35Авторское свидетельМ 658227, кл. Е 02 О 27/ Изобретение относится к строительству, в частности, может быть использована вфундаментостраении.Известен способ защиты зданий и сооружений от ступенчатых оседаний оснований с использованием шпунтовой стенки,связанной анкером с фундаментом здания,включающий забивку шпунтового ряда и анкеровку его в фундаменте здания,Недостатком данного способа являетсято, что шпунтовая стенка не исключает воздействия существующего сооружения наблизко оаспаложенное здание, а так же динамическое воздействие при погружениишпунта.Наиболее близким является изобретение "Основание сооружения", включающееустройство прорези в грунте па контуру сооружений, заполненной бентонитавым раствором, причем в прорезь укладываетсяполимерная пленка в качестве скользящейпрокладки.Недостатком этого изобретения является то, что вероятны дополнительные осадкисооружения из-за боковых перемещенийгрунта в пространство прорези в зоне горизонтальных напряжений,етения является повышети защиты зданий, сооруэмернасти осадок грунтов ль достигается выполнеопераций; по внешнему о его торцу, пробуривают ину сжимаемой толщи.женных зданий друг на друга и выравнивают осадку здания по длине одновременно,Прокладка состоит из нескольких слоевлюбой полимерной пленки, на которые наносят смазочное средство, например солидол,На фиг. 1 изображена прорезь в поперечном разрезе; на фиг, 2 - эпюры неравномерных осадок здания до и послеустройства прорези, мульда оседания; на 10фиг. 3 - прорезь в плане,Ограждающая стенка включает в себяскважину 1, погруженную в нее сваю 2, издвух полуцилиндров с прокладкой 3. Скважинаниже сваи заполнена тиксотропным 15раствором 4. Показана отсекаемая зона горизонтальных напряжений 5 и фундаментздания 6, Ха схеме здания изображена схема здания 7 и неравномерная осадка от негопо длине 8, эпюра выравненных осадок после устройства прорези 9, форма прорези10, устроенная в местах неравномерныхосадок по торцу, прорезь в плане 11 иуменьшенная мульда оседания 12, На фиг. 3изображена ограждающая стенка в плане, 25где показаны скважина 1, бетонные сваи 2,прокладка 3, устраиваемая для скреплениясвай металлическая пластина 13, котораяприваривается к закладным деталям 14,Способ защиты зданий заключается в 30том, что ограждающая стенка, разделяямассив грунта на два независимых полупространства, максимально уменьшает трениемежду ними, позволяя им свободно перемещаться относительно друг друга в вертикальном направлении по характеру осадок грунта. Горизонтальные напряжение воспринимает свая 2 в верхней части скважины 1. Прокладка 3 дает возможность перемещения полуцилиндров друг относительно друга в вертикальном направлении. Величину осадок сооружений можно регулировать, изменяя глубину бурения скважин.Эффективность изобретения состоит в том, что оно имеет ряд преимуществ перед аналогичными способами защиты зданий и сооружений с использованием разделительного шпунтового ряда, в частности; исключает динамические воздействия на грунты основания при устройстве ограждающей стенки, исключает или уменьшает силы трения между разделяемыми полупространствами, что уменьшает влияние сооружений, находящихся по обе стороны от прорези, друг на друга, что повышает эффективность защиты зданий и сооружений от изменений в основании.Формула изобретения Способ защиты зданий и сооружений от неравномерных осадок, включающий образование по торцам здания, сооружения выемки и заполнение ее тиксотропным раствором, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности защиты, выемку выполняют в виде скважин, в верхней части каждой из которых размещаю сваю из двух полуконических элементов со скользящей прокладкой между ними.1768715 гЗ оставитель О.Семеноваехред М.Моргентал Корректор М.Де тор Заказ 3626 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5 роизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина
СмотретьЗаявка
4898277, 02.01.1991
ЛЕНИНГРАДСКИЙ ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ ИНСТИТУТ
ГОЛЛИ АЛЕКСАНДР ВАЛЕНТИНОВИЧ, КОНУСБАЕВ АЙДАР БАЙГОЖАЕВИЧ, АЗИЗ АБДЕЛЬ АЗИЗ, АЛДУНГАРОВ РУБЕН МАГЗУМОВИЧ
МПК / Метки
МПК: E02D 27/34, E02D 35/00
Метки: защиты, зданий, неравномерных, осадок, сооружений
Опубликовано: 15.10.1992
