Фундамент здания, сооружения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

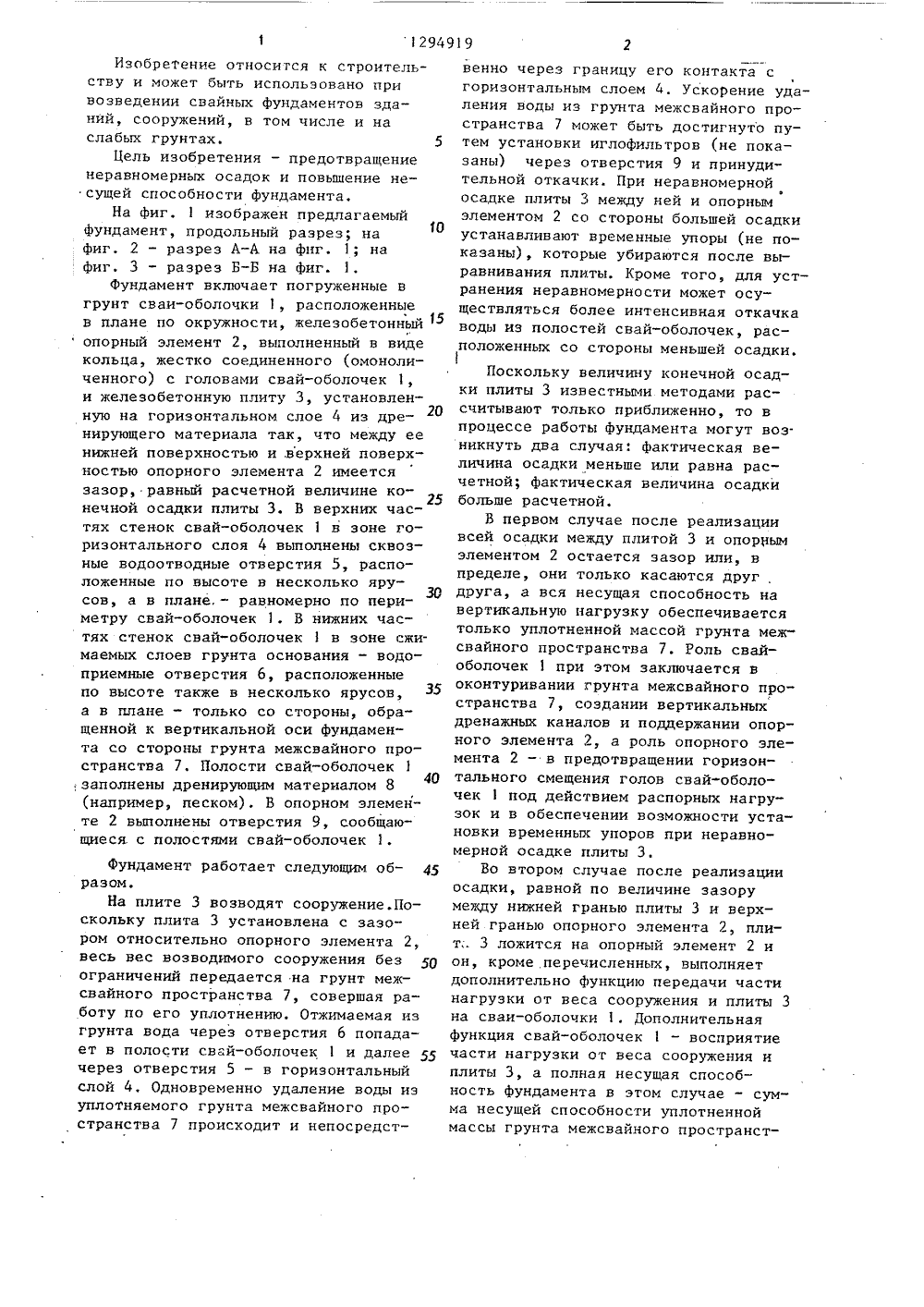

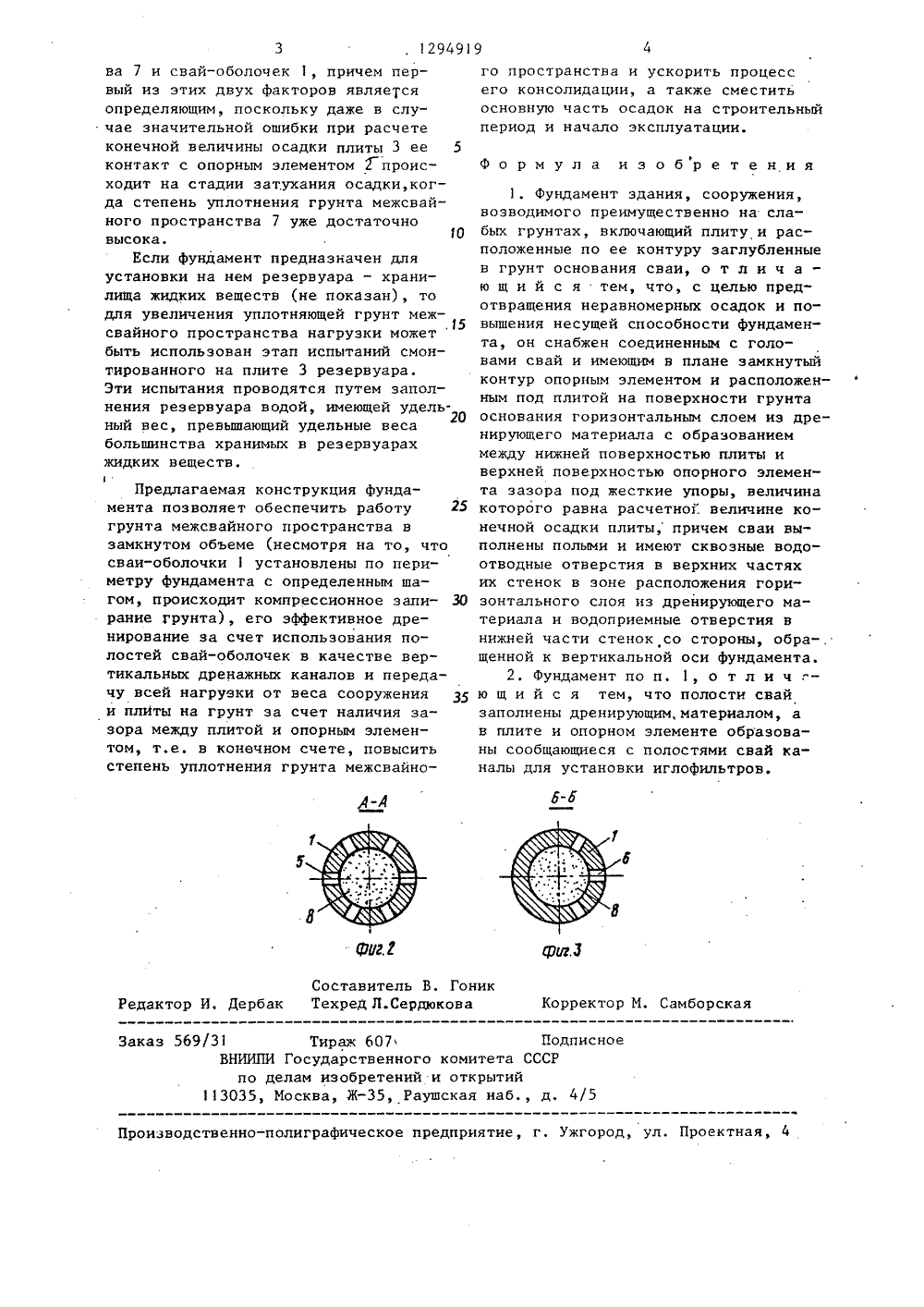

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 51)4 Е 0 12 27/36 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРГ 1 О ДЕЛАМ ИЗОБРЕТЕНИЙ ИОТНРЫТИЙ ИЗОБРЕТЕНИЯ ПИС ЕЛЬСТВУ Наймарк,А.А. Нага.С. аар ельство СССР 7/20, 1977. ство СССР 7/01, 1978. ООРУЖЕНИЯся к стр ользова фундаменто том числе и изобретенияе неравномернесущей спо о со сто ьной оси та межолостиренируюэлемен- фью сообщаю- К) очек 1. (ф мент вклю сваи-обов плане по ок;ный опорный элевиде кольца,головами свайтонную плиту 3.(57) Изобретение относительству и может быть ипри возведении свайныхзданий, сооружений, вслабых грунтах, Цельюявляется предотвращеииных осадок и повыщениесобности Фундамента, Фучает погруженные в груплочки 1, расположенныеружности, железобетонмент 2 выполненный вжестко соединенного соболочек 1, и железобе.БО 129491 Последняя установлена на горизонтальном слое 4 из дренирующего материала так, что между ее нижней поверхностью и верхней поверхностью опорного элемента 2 имеется зазор, величина которого равна расчетной неличине конечной осадки плиты 3. В верхних частях стенок свай-оболочек 1 взоне горизонтального слоя 4 выполнены сквозные водоотводные отверстия 5,расположенные по высоте в несколькоярусов ф а в плане - равномерно по периметру свай-оболочек 1. В нижнихчастях стенок свай-оболочек 1 в зонесжимаемых слоев грунта основания выполнены водоприемные отверстия б,расположенные по высоте также в нескольо ярусов, а в плане - толь оны, обращенной к вертикал ундамента (со стороны грун вайного пространства 7). П вай-оболочек 1 заполнены д щим материалом 8. В опорном е 2 выполнены отверстия 9 щиеся с полостями свай-оболз.п. ф-лы, 3 ил.ИзобреТение относится к строительству и может быть использовано привозведении свайных фундаментов зданий, сооружений, в том числе и наслабых грунтах. 5Цель изобретения - предотвращениенеравномерных осадок и повышение несущей способности Фундамента,На фиг. 1 изображен предлагаемыйфундамент, продольный разрез; нафиг. 2 - разрез А-А на фиг. 1; нафиг. 3 - разрез Б-Б на фиг.Фундамент включает погруженные вгрунт сваи-оболочки 1, расположенныев плане по окружности, железобетонный 5опорный элемент 2, выполненный в видекольца, жестко соединенного (омоноличенного) с головами свай-оболочек 1,и железобетонную плиту 3, установленную на горизонтальном слое 4 из дренирующего материала так, что между еенижней поверхностью и .верхней поверхностью опорного элемента 2 имеетсязазор, равный расчетной величине конечной осадки плиты 3. В верхних частях стенок свай-оболочек 1 и зоне горизонтального слоя 4 выполнены сквозные водоотводные отверстия 5, расположенные по высоте в несколько ярусов, а в плане, - равномерно по пери 30метру свай-оболочек 1. В нижних частях стенок свай-оболочек 1 в зоне сжимаемых слоев грунта основания - водо- приемные отверстия 6, расположенные по высоте также в несколько ярусов, а в плане - только со стороны, обращенной к вертикальной оси Фундамента со стороны грунта межсвайного пространства 7. Полости свай-оболочек .;заполнены дренирующим материалом 8 (например, песком). В опорном элементе 2 выполнены отверстия 9, сообщающиеся. с полостями свай-оболочек 1.Фундамент работает следующим об разом.На плите 3 возводят сооружение.Поскольку плита 3 установлена с зазором относительно опорного элемента 2, весь вес возводимого сооружения без 5 О ограничений передается на грунт межсвайного пространства 7, совершая работу по его уплотнению, Отжимаемая из грунта вода через отверстия 6 попадает в полости свай-оболочек 1 и далее 55 через отверстия 5 - в горизонтальный слой 4, Одновременно удаление воды из уплотняемого грунта межсвайного пространства 7 происходит и непосредственно через границу его контакта с горизонтальным слоем 4. Ускорение удаления воды из грунта межсвайного пространства 7 может быть достигнуто путем установки иглофильтров (не показаны) через отверстия 9 и принудительной откачки. При неравномерной осадке плиты 3 между ней и опорным элементом 2 со стороны большей осадки устанавливают временные упоры (не показаны), которые убираются после выравнивания плиты. Кроме того, для устранения неравномерности может осуществляться более интенсивная откачка воды из полостей свай-оболочек, расположенных со стороны меньшей осадки.Поскольку величину конечной осадки плиты 3 известными методами рассчитывают только приближенно, то в процессе работы фундамента могут воэ. никнуть два случая: Фактическая величина осадки меньше или равна расчетной; Фактическая величина осадки больше расчетной.В первом случае после реализации всей осадки между плитой 3 и опорным элементом 2 остается зазор или, в пределе, они только касаются друг друга, а вся несущая способность на вертикальную нагрузку обеспечивается только уплотненной массой грунта межсвайного пространства 7. Роль свай- оболочекпри этом заключается в оконтуривании грунта межсвайного пространства 7, создании вертикальных дренажных каналов и поддержании опорного элемента 2, а роль опорного элемента 2 - в предотвращении горизонтального смещения голов свай-оболочек 1 под действием распорных нагрузок и в обеспечении возможности установки временных упоров при неравномерной осадке плиты 3Во втором случае после реализации осадки, равной по величине зазору между нижней гранью плиты 3 и верхней гранью опорного элемента 2, плит;. 3 ложится на опорный элемент 2 и он, кроме. перечисленных, выполняет дополнительно функцию передачи части нагрузки от веса сооружения и плиты 3 на сваи-оболочки 1. Дополнительная функция свай-оболочек 1 - восприятие части нагрузки от веса сооружения и плиты 3, а полная несущая способность фундамента в этом случае - сумма несущей способности уплотненной массы грунта межсвайного пространст294919 Составитель В. ГониРедактор И. Дербак Техред Л.Сердюкова рректор М. Самборска Подписнкомитета СССР 569/31ВНИИПИ Тираж 607 Государственног елам изобретений Москва, Ж, Ра открытий ская наб., д. 1130 оектная, 4 оиэводственно-полиграфическое предприятие, г. Ужгород ва 7 и свай-оболочек 1, причем первый из этих двух факторов является определяющим, поскольку даже в случае значительной ошибки при расчете конечной величины осадки плиты 3 ее 5 контакт с опорным элементом 2 происходит на стадии затухания осадки,когда степень уплотнения грунта межсвайного пространства 7 уже достаточно высока.Если фундамент предназначен для установки на нем резервуара - хранилища жидких веществ (не показан), то для увеличения уплотняющей грунт меж.15 свайного пространства нагрузки можетбыть использован этап испытаний смонтированного на плите 3 резервуара. Эти испытания проводятся путем заполнения резервуара водой, имеющей удельный вес, превышающий удельные веса20 большинства хранимых в резервуарах жидких веществ.Предлагаемая конструкция фундамента позволяет обеспечить работу 25 грунта межсвайного пространства в замкнутом объеме (несмотря на то, что сваи-оболочки 1 установлены по периметру фундамента с определенным шагом, происходит комнрессионное запи рание грунта), его эффективное дренирование за счет использования полостей свай-оболочек в качестве вертикальных дренажных каналов и передачу всей нагрузки от веса сооружения и плиты на грунт за счет наличия зазора между плитой и опорным элементом, т.е. в конечном счете, повысить степень уплотнения грунта межсвайного пространства и ускорить процессего консолидации, а также сместитьосновную часть осадок на строительныйпериод и начало эксплуатации. Формула изобретения 1. Фундамент здания, сооружения, возводимого преимущественно на слабых грунтах, включающий плиту и расположенные по ее контуру заглубленные в грунт основания сваи, о т л и ч а - ю щ и й с я тем, что, с целью предотвращения неравномерных осадок и повышения несущей способности фундамента, он снабжен соединенным с головами свай и имеющим в плане замкнутый контур опорным элементом и расположенным под плитой на поверхности грунта основания горизонтальным слоем из дренирующего материала с образованием между нижней поверхностью плиты и верхней поверхностью опорного элемента зазора под жесткие упоры, величина которого равна расчетно. величине конечной осадки плиты, причем сваи выполнены полыми и имеют сквозные водо- отводные отверстия в верхних частях их стенок в зоне расположения горизонтального слоя из дренирующего материала и водоприемные отверстия в нижней части стенок со стороны, обра-. щенной к вертикальной оси фундамента.2. Фундамент по п. 1, о т л и ч ю щ и й с я тем, что полости свай заполнены дренирующим,материалом, а в плите и опорном элементе образованы сообщающиеся с полостями свай каналы для установки иглофильтров,
СмотретьЗаявка
3917548, 26.06.1985
ПРЕДПРИЯТИЕ ПЯ Г-4964, СТРОИТЕЛЬНО-МОНТАЖНЫЙ ТРЕСТ ПО БАЛТИЙСКОМУ МОРСКОМУ БАССЕЙНУ "БАЛТМОРГИДРОСТРОЙ"
ДОЛИНСКИЙ АРТУР АЛЕКСАНДРОВИЧ, НАЙМАРК ОЛЕГ САМУИЛОВИЧ, ПУТИЛИН ЮРИЙ АЛЕКСАНДРОВИЧ, БУРИН НИКОЛАЙ ИВАНОВИЧ, НАГАЕВ АНАТОЛИЙ АЛЕКСАНДРОВИЧ, ПАРА ВИКТОР ИВАНОВИЧ, СААР ФЕЛИКС ВЛАДИМИРОВИЧ
МПК / Метки
МПК: E02D 27/12, E02D 27/36
Метки: здания, сооружения, фундамент
Опубликовано: 07.03.1987
