Кулай

Номер патента: 1838217

Опубликовано: 30.08.1993

Автор: Кулай

МПК: B65G 17/48

Метки: ковшовый, элеватор

...КОВШОВЫЙ ЭЛЕВАТОР(57) Использование: в подъемно-транспортном машиностроении, а именно в ковшовых элеваторах. Сущность изобретения: ковшовый элеватор включает пары приводных и натяжных звездочек, огибаемых грузонесущими тяговым органом из ковшей с проушинами, соединенными пальцами с расположенными на них втулками, при этом соединительные пальцы закреплены консольно и выполнены с выступающими за внешние боковые стенки ковшей концами, а втулки расположены на ыступающих концах пальцев и выполнены двухребордными.3 ил,ными выступами 7, расположенными с внешней стороны боковых стенок 8 ковшей 1, На консольных выступах 7 пальцев 6 расположены двухребордные втулки 9.Работа ковшового элеватора осуществляется путем непрерыв ого...

Номер патента: 1810131

Опубликовано: 23.04.1993

Авторы: Кулай, Олексюк, Резник

МПК: B08B 3/04

...торце емкости 7 и расположено вдоль продольной оси этой емкости, Выходной конец трубопровода 8 подачи сжатого воздуха связан с каплеотделительной емкостью 7 через отверстие 15 в боковой стен- ке 12 емкости,Сброс воздуха из моечной камеры после подачи его при открытии клапана 9 осуществляется по трубопроводу 16 с помощью управляющего клапана 17,Работает установка следующим образом,Для создания в камере 1 вакуума закрывают клапан 9 подачи сжатого воздуха в камеру и открывают клапан 6 всасывающего трубопровода участка 14. Парогаэовая смесь из свободного пространства 2 камеры, насыщенная каплями моющей жидкости, образуемыми при схлопывании на поверхности жидкости паровых пузырьков, поступает через тангенциальное отверстие 10 в боковой...

Номер патента: 1807204

Опубликовано: 07.04.1993

Автор: Кулай

МПК: E04H 7/18

Метки: резервуар

...на фиг. 4 - узел соединения контурных ребер днища резервуара.Резервуар состоит иэ ребристых сборных железобетонных панелей, при этом егоднище выполнено в виде купола, обращенного вершиной вниз, из установленных яру- "0сами по высоте трапецеидальных панелей 1,2, базовой панели 3, бортовых панелей 4, 5и панели покрытия 6. Резервуар установленпротивоположными торцами на фундаментные опоры 7, Панели днищи стен скреплены 15между собой контурными ребрами 8 и бол-.тами 9, образующими фланцевое соединение, Контурные ребра 8 заармированыметаллической полосой 10, размещенной с.наружной стороны,20Гидронепроницаемость резервуараобеспечивается полимерной пленкой 11,кромки которой запущены во внутрь фланцевого соединения, эластичным жгутом...

Номер патента: 1749409

Опубликовано: 23.07.1992

Автор: Кулай

МПК: E04C 2/24

Метки: конструкции, ограждающей, полотнище, рулонируемое

...обшивки в вершинах гофр жестко закреплены к гибким лентам, а другой - к шпанкам с обжатием слоя утеплителя, Уасстояние между шпонками опрей 1 1 деляется отношением1 10 25- , где и - высота шпонки,- расстояние между рядами шпонок, закрепленных к лентам.На фиг.1 изображено рулонируемое трехслойное крупногабаритное полотнище ограждающей конструкции, общий вид; на фиг,2 - разрез А - А на фиг,1; на фиг,3 - вид Б на фиг,1,Рулонированное полотнище ограждающей конструкции состоит из двух гофрированных слоев 1, 2 обшивки, скрепленных 5 10 15 20 25.30 35 40 45 50 между собой шпон ками 3 и гибкими лентами 4, а между обшивками размещен слой эластичного утеплителя 5, например, из минераловаты в стеклотканевой оболочке,Шпанки 3, например, выполнены...

Номер патента: 1726681

Опубликовано: 15.04.1992

Автор: Кулай

МПК: E04B 1/18, E04B 1/343

Метки: здания, каркас, складной

...сечение А-А на фиг,З; на фиг, 5 - вариант шарнирного крепления ферм. к опорным элементам; на фиг,6 - сечение Б-Б на фиг.5.Складной каркас здания состоит из плоских решетчатых опорных элементов 1. установленных под углом друг к другу на фундаменты 2, при этом с попарно соединенными шарнирами 3 верхних 4 и нижних . 5 концов несущих поясов 6, и решетчатых плоских ферм 7, установленных под углом друг к другу в плоскости покрытия, при этом концы их поясов 8 попарно соединены шарнирами 9 и прикреплены к верхним концам 4 опорных элементов 1, 1726681Фермы 7 могут быть выполнены длиной на весь пролет здания (на чертеже не показано) или иэ полуферм, соединенных торцами поясов 8 в коньковом узле по оси пролета з ания(см. фиг.1), Установленные...

Номер патента: 1680913

Опубликовано: 30.09.1991

Автор: Кулай

МПК: E04H 7/30

Метки: склад, сыпучих

...раздаточных течек 8 с запорным приспособлением 9 и раздаточного транспортного средства 10. Верхняя загрузочная галерея 3 выполнена также в виде полно 1680913комплектного монтажно-транспортного блока каркасного типа с включением в него обслуживающей площадки 11 и загрузочного транспортного средства 12 с эапорными Приспособлениями 13. Галерея может быть закрытого или открытого типа.Монтаж склада для сыпучих материаов осуществляют индустриальным спосоом.На фундаментную плиту 14 устанавивают полнокомплектный блок нижнейалереи 2, на нее устанавливают полнокомплектный монтажный блок несущего каркаа 1, раздвигают его в Я-образное оложение, нижнее основание его трапееидальных рам закрепляют к опорному аркасу 7 нижней галереи 2, Затем...

Номер патента: 1629447

Опубликовано: 23.02.1991

Автор: Кулай

МПК: E04H 12/00

Метки: линии, опора, электропередачи

...ул,Гагарина, 101 Изобретение относится к строительству, преимущественно, анкерно-угловых опор линий электропередачи сверхвысоких напряжений 500, 750, 1150 кВ.Целью изобретения является расширение области использования на анкерно-угловыв опоры.На чертеже показана опора, общий вид, Опора линии электропередачи включает крайние стойки 1 с закрепленными на них грозозащитными тросами 2 и средние стойки 3, Стойки соединены шарнирно попарно между собой с образованием арочных порталов. Между стойками размещены Ч-образные гирлянды 4 изоляторов для крепления проводов 5.Поперечная устойчивость опоры обеспечивается за счет спаренного арочного эффекта, а продольная - вдоль линий за счет, например, оттяжечной системы 6, Наиболее предпочтительной...

Номер патента: 1555440

Опубликовано: 07.04.1990

Автор: Кулай

МПК: E04B 1/343, E04B 7/16

Метки: каркас, покрытия, складываемый, структурный

...расположенные наклонные продольные фермы 1,пояса 2 и 3 которых соединены шарнирами 4 между собой,и поперечныестержневые элементы 5 и 6, соединенные соответственно с поясами 2 и3 ферм 1 в их узлах. Верхние 2 инижние 3 пояса ферм 1 выполнены изпрофильных элементов с полками.Смежные пояса 2 и 3 наклонных Ферм 1развернуты полками наружу, а сбединяющие их шарниры 4 расположены повнутренним кромкам смежных гранейпрофильных элементов поясов 2 и 3.Поперечные элементы 5 и 6 выполненыцельными с полками для установки примонтаже и закрепления их болтами 7соответственно с верхними 2 и нижнимн 3 поясами наклонных ферм 1. Междусобой смежные пояса 2 и 3 наклонныхФерм закреплены болтами 8,Структурный складываемый каркасизготавливают на заводе, Фермы...

Номер патента: 1539296

Опубликовано: 30.01.1990

Автор: Кулай

МПК: E04H 5/02

Метки: здание, тепловой, электростанции

...внутри здания ниже отметки обслуживания 17. На продольных каркасных дисках 21.размещены подкрановые пути 22,козловых кранов 23, обслуживающих энергетическое оборудование 5, 18, 19 и 20. В торце здания со стороны турбогенератора 18 размещены55 трансформаторы 24 и электрическое устройство 25, а со стороны котлоагрегата 19 размещена дымовая труба 26 с дымососами 27. тем гидростатического подпора столба воды. Для этого док 28 отделяютперемычкой 31 от открытого водоема30 и поднимают уровень воды с тем,чтобы сосуд здания 32 всплыл. Затемздание смещают в сторону от опор 29и уровень воды в доке 28 снижают доуровня воды открытого водоема 30.Разбивают перемычку 31 и здание выводят в открытый водоем 30, где буксируют его с использованием...

Номер патента: 1525265

Опубликовано: 30.11.1989

Автор: Кулай

МПК: E04G 23/00

Метки: высоты, здания, увеличения

...н;1 них действии бзим;(к; 3, который вцполнс н со скосами. 1 л(к гг ко рзсстИповкя ыпНс и 1, г. ( Вцс(уп,; 5 Вцп(ли и 5 Отв(рстии 13, серь и 4 ;1 счт эКСЦЕНтРИКЯ ОПУСКДЮтСЯ СОВМССтп С Я 1 О- ком 2 По.слействисм пржинц 16 ри опускании 1 ток; 2 (ор(ь Выступов 5 кос(гяктируют со стснкдми элс ментов 7 ло м. мент 1 ир(в(1 ЛПВния и В От Врегия 1 ), что обеспечивдс г оче)(лнук строповк элс- ментов 7Затем рои.(воля, опердцик) о релно о польемд ндрдшивдемы лемент в 7. При ЭТОМ В дТО 1(Т 1(ЧСсСКОМ р(.Ж 1(Мс )рОИСХ)ЛИТ Вцлвиженис и;льв сгопорного сгро(ств(1 14 зз счег, нс(примср, полпр, жиниь,к)щего на ни действ(яПОолу польемд производят крепление лополничельнц п,(днок 8, которые рзсползгзк)т также и с внеиНей стороны вцие суп(еств к)...

Номер патента: 1504458

Опубликовано: 30.08.1989

Автор: Кулай

МПК: F16L 17/06

Метки: напорного, соединение, стыковое, трубопровода

...соединения и упрощение монтажа за счет обеспечения подвижности соединения элементов и изоляции крепежных элементов от проходящей среды.На фиг.1 показано стыковое соединение, продольный разрез, вид сбоку; на фиг.2 - разрез А-А на фиг.1; на фиг.З - деталь крепления головки радиального болта; на фиг,4 - деталь соединения.Стыковбе соединение напорного трубопровода с раструбными торцами состоит иэ разомкнутой обечайки 1 с реб 801504458 А 1 2женных железобетонных труб, преимущественно работающих в режиме тепло- проводов. Цель изобретения - повышение надежности соединения и упрощение монтажа - достигается за счет обеспечения подвижности соединяемых элементов и изоляции крепежных элементов от проходящей среды. Соединение состоит из...

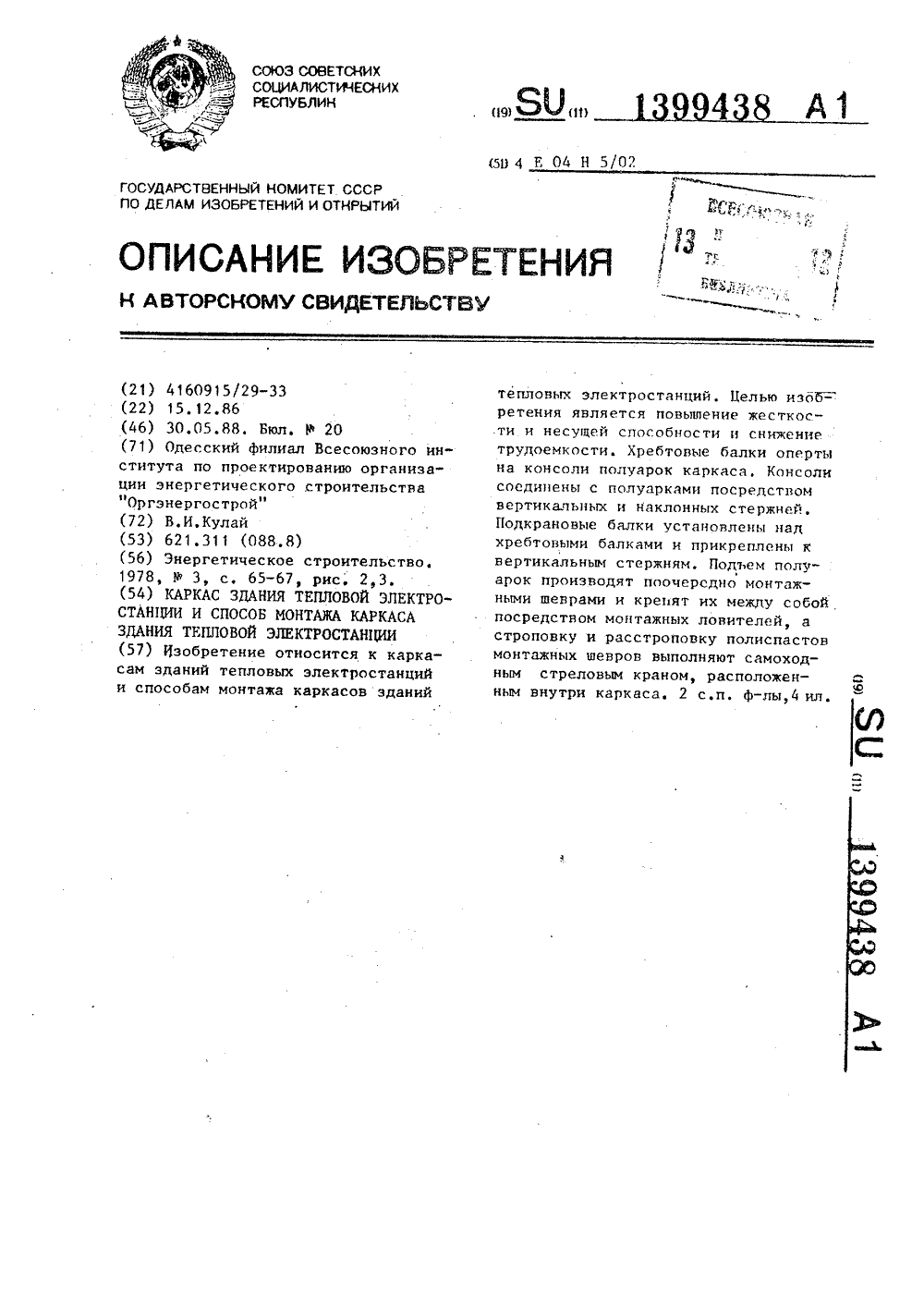

Номер патента: 1399438

Опубликовано: 30.05.1988

Автор: Кулай

МПК: E04H 5/02

Метки: здания, каркас, каркаса, монтажа, тепловой, электростанции

...вкладыши 10, обеспечивающие передачу го -ризонтальных распорных нагрузок нахребтовые балки 3 при прогибе kолуарок 1 от сосредоточенных нагрузок35котла 4, Полуарки 1 образуют трехшарнирные арки, но возможны и другиестатические системы, например двухшарпирные,Способ .монтажа каркаса здания теkловой электростанции включает устройство ф "ндаментов 2, установку полуарок 1 на фундаменты 2 с шарнирнымкреплением их между собой и расположением полуарок 1 одна над другой,поочередный подъем полуарок 1 с креплением их верхних концов посредствоммонтажных ловителей 11, временно закрепленных на верхних концах полуароки центрирующих соединение полуарок50в коньковом узле 12 без участиямонтажников, установку подкрановыхбалок 5 и мостового крана б и...

Номер патента: 1381258

Опубликовано: 15.03.1988

Автор: Кулай

МПК: E04C 5/16

Метки: арматурных, сеток, соединения, стыкового

...решеток; на фиг.3 вид поперечных прутков, объединенных 15в гребенку.После изготовления арматурных сеток 1 на одну .из них с двух сторонна торцовый участок накладывают соединительные решетки 2 и скрепляют 20между. собой поперечными прутками 3,пропущенными через ячейки сетки свозможностью перемещения решеток относительно сетки. В таком виде сеткитранспортируют с завода к месту их 25монтажа.В процессе установки сеток 1 впроектное положение их торцы совмещают между собой, после чего надвигают решетки 2 на другую сетку 1 и 30устанавливают последующие поперечныепрутки 3,Для повышения удобства работы продольные прутки 3 могут быть объедине ны между собой продольными стержнями 4 в секции в виде гребенок. Для улуч,шения анкерующей...

Номер патента: 1352019

Опубликовано: 15.11.1987

Автор: Кулай

МПК: E04C 5/18

Метки: арматурных, изгибов, каркасов, петлевых, соединения, фиксатор

...состоит из соединительных элементов в виде колец 1 и 2 с закрепленными по их контуру поперечными стержнями 3 и 4, которые охватывают парные замкнутые хомуты 5. Кольца 1 и 2 установлены в петлевых изгибах 6 арматурных каркасов 7.Соединение арматурных каркасов производят следующим образом,Кольцо 1 заранее скрепляют с хомутами 5 и в таком виде устанавливают в петлевом изгибе 6 одного из каркасов 7, затем свободный конец хомутов 5 совмещают с петлевым изгибом 6 другого каркаса 7 и в проем этих совмещенных элементов устанавливают кольцо 2, обеспечивая тем самым соединение арматурных каркасов. Скрепленное с хомутами 5 кольцо 1может быть установлено в петлевомизгибе 6 непосредственно после иэго 19 2товления каркаса 7, В этом...

Номер патента: 1300591

Опубликовано: 30.03.1987

Автор: Кулай

МПК: H02G 1/18

Метки: барабан, длинномерных, складной

...жесткуюраму. К раме с помощью петлевых шарниров 7 прикреплены остальные дугообразные элементы 6, Две пары из этих 30элементов соединены между собойразъемными шарнирами 8. Торцы складывающихся дугообразных элементов 6прикрепляются к щекам 2 с помощью поворотных захватов 9 с фиксирующим 35упором,В сложенном виде барабан представляет собой малогабаритный полнокомплектный пакет, в котором во внутренней полости шейки (рамы) сложены дуго образные элементы шейки 6,. а снаружиони накрыты круговыми сегментами 4щек 2. Пакет скреплен инвентаргными стяжками О - принадлежностьюбарабана. 45После размотки кабеля складываниебарабана осуществляют следующим образом, Барабан подвешивают на осираскаточного устройства втулками 11,освобождают...

Номер патента: 1294911

Опубликовано: 07.03.1987

Автор: Кулай

МПК: E02D 5/30

Метки: грунт, погружения, свая

...связью 5 в виде горизонтальногошарнира. На участках ветвей 2 надсвязью 5 на их обращенных друг к другу граонях выполнены полуцилиндрические продольные пазы 6, днища и стенки которых образуют закрытую снизуполость. В днищах пазов б закрепленыпластины 7 и арматурные сетки 8. ЗОСпособ погружения сваи в грунтзаключается в следующем,Первоначально выполняют лидернуюскважину 9 диаметром, равным диаметру сваи, и глубиной, не превьппающей 35длину железобетонного ствола 1 сваинад связью 5. В лидерную скважину устанавливают сваю со совмещенными своими внутренними гранями на участкахсо скосами 4 вертикальными ветвями 2, 40при этом ветви 2 на участках над связью 5 находятся в разведенном положении. После этого на пластины 7 устанавливают штангу 10...

Номер патента: 1252598

Опубликовано: 23.08.1986

Автор: Кулай

МПК: F16L 13/02, F16L 9/08

Метки: напорного, соединение, стыковое, трубопровода

...Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к стыковке секций напорных трубопроводов большого диаметра преимущественно теплопроводов из композиционных материалов.Цель изобретения - повышение герметичности стыка и упрощение монтажа.Цель достигается путем обеспечения неподвижности звеньев в стыке шва благодаря свойству шва самоуплотняться от внутреннего напора.На чертеже изображено стыковое соединение двух смежных звеньев напорного трубопровода, несущая оболочка которого выполнена из предварительно напряженного керамзитобетона.Торцы смежных звеньев внутренней гидрогазонепроницаемой оболочкиснабжены раструбными обечайками 2, которые герметично закреплены на ней и между собой...

Номер патента: 1245808

Опубликовано: 23.07.1986

Автор: Кулай

МПК: F24D 17/00

Метки: теплоснабжения

...резервуар аккумулятор 11 запаса горячей воды с сетевой насосной станцией 12, На трубопроводах, связывающих регенеративную установку 8 с обратным трубопроводом 7 и с хозяйственным водопроводом 1, а также на трубопроводах, соединяющих смеситель 10 и резервуар - аккумулятор 11 с сетевыми магистралями, установлена запорная арматура 13.Работа системы осуществляется следующим образом.Из установки 2 нагрева воды сетевой насосной станцией 5 прошедшая водоподготовку горячая вода перекачивается на большое расстояние по транзитной однотрубной линии 3 в городскую распределительную двухтрубную сеть, по напорному трубопроводу 6 которой она подается к потребителю 4 тепла, После использования в качестве теплоносителя охлажденная вода поступает в...

Номер патента: 1231174

Опубликовано: 15.05.1986

Автор: Кулай

МПК: E04C 5/06, E04C 5/08

Метки: арматурного, каркаса, напорного, трубопровода

...ул, Проектная, 4 Составител Техред И. Ве Тираж 728 Государственног ам изобретени ва, Ж - 35, Ра Патент, г. УжРедактор Л. АвраменкЗаказ 2317/36 амборская ВНИИПИпо де113035, Мосилиал ППП Изобретение относится к арматурным каркасам напорных трубопроводов, изготавливаемых из предварительно напряженной арматуры.Цель изобретения - упрощение изготовления арматурного каркаса. На фиг. 1 показан арматурный каркас, продольный вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2 (сечение железобетонного кольца с пучком кольцевой арматуры и распорным элементом); на фиг. 4 - фрагмент каркаса, аксоном етр и я.Арматурный каркас напорного трубопровода состоит из железобетонных колец 1 с навитыми на них пучками предварительно...

Номер патента: 1188276

Опубликовано: 30.10.1985

Автор: Кулай

МПК: E04B 1/38, E04B 1/60

Метки: железобетонных, соединение, строительных, стыковое, элементов

...на фиг. 4 - фрагмент блока; на фиг. 5 - фрагмент узласоединения петлевых выпусков стержнями с поворотными хомутами; нафиг. 6 - то же, с откидными 20хомутами.Стыковое соединение железобетонных строительных элементов включаетпетлевые выпуски рабочей арматуры ввиде перемычек 1, размещенных 5в пазах 2.В пазах одного иэ стыкуемых элементов размещены пропущенные черезпетли стержни продольной арматурыстыка 3, к которым закреплены пово Оротные или откидные хомуты 4 и 5,которые установлены в обхват продольных стержней стыка 6, пропущенныхв петли примыкающего элемента,Такие же стержни устанавливаютсяв горизонтальные пазы 7 и 8, причемпаз 8 нижнего основания блока дляповышения качества .замоноличиваниявыполнен переменного сечения....

Номер патента: 1186754

Опубликовано: 23.10.1985

Автор: Кулай

МПК: E04C 5/16

Метки: арматурных, каркасов, соединительный, элемент

...сваю23 Герасимовов Корректор М. Пож аставитель ехред И.Аст Редак А.Иншкин 515/34 Тираж 695 ИИПИ Государственного комитепо делам изобретений и от 3035, Москва, Ж, Рауаская ака Подписноеа СССР рытии наб., д, 4/ илиал ППП "Патент", г.ужгород, ул.Проектная,118 б 7Изобретение стносится к элементам для соединения арматурных каркасов железобетонных изделий,Цель изобретения - снижение трудоемкости соединения каркасов. 5 На фиг.1 изображено соединениекаркасов с помощью двух петлевыхстяжек; на фиг.2 - то же, с помощьюодной петлевой стяжки, охватывающейсмежную арматуру каркасов; на фиг. 3 -то же, с помощью двух петлевых стяжек, охватывающих боковую арматурукаркасов,Соединительный элемент содержит 15охватывающую арматуру 1, стяжку 2в виде...

Номер патента: 1032109

Опубликовано: 30.07.1983

Авторы: Вильскер, Кулай

МПК: E02D 7/20

Метки: вдавливанием, погружения, свай

...цель достигается тем,что в устройстве для погружения свайвдавливанием, содержащем груэоподъемный механизм, пространственную рамус направляющими, шарнирно прикреплен-ные к ним силовые цилиндры д захватами, направляющие установлены на верхнем и нижнем горизонтальных элемен-тах рамы с возможностью перемещениявдоль них, при этом силовые цилиндры 4 Ошарнирно соединены с верхними направляющими;На фиг.1 изображено устройство вкомплекте с пригружаемыми средствами,на Фиг.2 - разрез А-А на фиг.1. 45устройство для погружения преимущественно наклонных свай состоит изпространственной рамы 1 с верхним 2нижним 3 горизонтальными элементамии вертикальными стойками 4. Причем высота стоек 4 составляет 0,75-1,0 длины одной стороны нижнего элемента...

Номер патента: 988676

Опубликовано: 15.01.1983

Автор: Кулай

МПК: B65G 15/08

Метки: грузонесущий, конвейера, ленточного, орган, подвесного

...краев ленты; нафиг. 4 - грузонесущий орган в месте загрузки конвейера, поперечный разрез; на фиг. 5то же, в месте разгрузки конвейера; нафиг. 6 - разрез А - А на фиг. 4; на фиг. -разрез Б - Б на фиг. 5.1 ОГрузонесущий орган подвесного ленточного конвейера состоит из ленты 1, имеющейна одном краю утолщение 2. Элементы, соединяющие края ленты между собой, состоятиз штырей 3, укрепленных по краю ленты,имеющему утолщения, и отверстий 4, выполненных в ленте и расположенных по другому ее краю. Вокруг штырей 3 и отверстий 4расположены магниты 5 и 6, закрепленныена ленте. Магниты 5 и 6 расположены разноименными полюсами встречно. Лента 1 20подвешивается на поддерживающих роликах 7 и 8, расположенных вдоль, трассыконвейера. Механизм...

Номер патента: 985225

Опубликовано: 30.12.1982

Автор: Кулай

МПК: E04G 11/22

Метки: армокаркасом, возведения, железобетонных, опалубка, скользящая, сооружений

...опалубка состоит из подвижного, кольца 1, снабженная эксцентриковыми захватами 2, подвижного опалубочного пояса 3, подвешенного, с помощью двухходовых гидросиловыхцилиндров 4 к передвижному кольцу 1напорной гидросистемы 5, обслуживающих площадок 6 и 7,.страховочныхопорных захватов 8,Каждый гидроцилиндр 4 имеет штуцер9 для нагнетания масла в верхнюю егочасть, шток 10 и штуцер 11 для нагнетания масла в нижнюю часть гидроцийиндра, при этом шток 10 жестко связан со штангой 12, а каждый опорныйзахват 8 оперт на стопорный палец 13,Опалубка работает следующим образом.Непрерывное передвижение опалубочного пояса 3 с расчетной скоростьюв процессе бетОнирования осуществляется путем постепенного подъема засчет нагнетания масла через...

Номер патента: 967891

Опубликовано: 23.10.1982

Автор: Кулай

МПК: B65G 19/14

Метки: конвейер, трубчатый

...элементами, охватывающей приводную и обводную звездочки, рабочие элементы выполнены в виде непрерывной цилиндрической щетки из упругой радиЬльно закрепленной на замкнутой цепи щетины.Кроме того, замкнутый трубопровод в местах расположения загрузочного и разгрузочного патрубков снабжен вибраторами.На,.фиг,1 изображен трубчатый конвейер, вид сбоку; на фиг.2 - то же,вид сверху; на фиг,3 - разрез А-Ана фиг.2;на фиг.4 - разрез Б-Бна фиг.2,Трубчатый конвейер состоит из несущей фермы 1, замкнутого трубопровода 2, непрерывной цепи 3 с рабочими элементами, выполненными в виденепрерывной цилиндрической щетки 4иэ упругой радиально закрепленноЦщетины 5, приводной звездочки 6 привода 7, обводной звездочки 8, загрузочного патрубка 9,...

Номер патента: 927712

Опубликовано: 15.05.1982

Авторы: Кулай, Сиднева

МПК: B66C 1/10

Метки: конструкций, монтажа, строительных, траверса

...1. Нижние пояса А-образных консолей 3 выполнены иэ полиспастов 4, в которых оба конца канатов неподвижно закреплены к вершине 2 пирамиды 1 и вершинам 5 А-образных консолей 3. Приспособления для навески на крюки кранов 6 закреплены за вершины 5 А-образных консолей 3. Грузо- захватные стропы 7 закреплены за шарнирные узлы 8.Рааиирение зоны обслуживания монтажа вытекает иэ того, что при длине траверсы примерно равной пролету здания, монтаж конструкций выполняется с подвеской груза на различных плечах траверсы, при этом грузозахватные стропы 7 спариваются и соединяются между собой узлами 8 как с одинаковыми, так и с разными длинами сторон треугольников.927712 Формула изобретения аз 3149/2писное атент ", ,Проектная, 4 устойчивость кранов...

Номер патента: 903475

Опубликовано: 07.02.1982

Автор: Кулай

МПК: E02D 5/54

Метки: возведения, свая

...фиг. 1 изображена свая цсред разд 1351)к кой элсм(.Нтов; нз фи. 2 -- рзрсз А Л ця фиг. 1; на фиг. 3 - свая в цогружсцк)м виде; нз фиг. 4 разрез ЬЬ ца фиг. 8.Свая состоит из двух всртцкзльцых элсысцтов 1 и 2 Внутсццгс рани этих эле- ,ЫСНТОВ В 1 ЦО,НОЦЫ С ЧСН,1 Ч 0 ЦИ Ы ЦС 5( КОРЬТО- образными выемками 8 и выступами 4 с наклонны ы и рс 1 ця ми О. 11 ср(.д НОГру)кснис(ч Вертикз.ныс элсмсгггг 1 ц 2 смсщсцы по Высотс и цгнпцо сложс ны мсжд) собой с заведенсм Встуцов одногс элсмсцтз в выемки лруого. 1 Рослс заглублсция ствола 13 Сксчиц (СЧг(ССТЛ 5 К)Т Рс 1 ЗДВИЖКЧ ЭЛСЫСНТОВ С 1 ВО,с Гфч ТСЫ ДООИВКИ ВЬ(СТ ЦсК)Ц(СГО Всртикзльцого элсмсцтз 2, цри этом корьпо- ОбРЗЗЦЫС ВСМКЦ ВСРТИ КсНЦЫХ ЭЛСМСЦТОВИ 2 ОбрсЗ(Кт рОЫбц С(КИ( цуетотЫ 6....

Номер патента: 887789

Опубликовано: 07.12.1981

Авторы: Дарчук, Игнатенко, Кулай

МПК: E04H 5/06

Метки: заглубленная, насосная, станция

...является снижениематериалоемкости,Эта цель достигается тем, что в заглубленной насосной станции, включающейвертикальные пустотелые оболочки с размещенным внутри них насосным оборудованием, каждая вертикальная пустотелаяоболочка снабжена горизонтальным пустотелым элементом, жестко соединенным свертикальной пустотелой оболочкой сосмежным пустотелым элементом,На фиг. 1 изображена насосная станция в разрезе; на фиг. 2 - разрез А - Ана фиг, 1,б Здание насосной станции включаетсборные вертикально установленные пустотелые оболочки 1, горизонтальные пустотелые оболочки 2, жестко соединенныес вертикальными оболочками и между соаО бой, образуя пространственный,каркас.В каждой оболочке установлены насосы3, запорная арматура 4, шардоры,...

Номер патента: 863822

Опубликовано: 15.09.1981

Автор: Кулай

МПК: E04H 5/02

Метки: здание, каркасно-панельное

...ие,игели,пе ютс Недостатком этоется высокая трудоеи недостаточная усточасти при строительсв плане зданий. го сооружения явля . мкость возведения йчивость опорной тве прямоугольных Ш Одесский филиал Всесоюзного института по прогктироеанйо" организации энергетического строительства Оргэлергострой"8 Ю 822 4способом. Дополнительные выступы опоением, образованным основным и дополниндаментной плиты ного элементанта выполняют на поддоне оттельным выступами фундамениз плоскости стеновой панели,Продольные стены здания образуютл а изобретенияв яд на Формулаустановкой стеновых панелей в р5основании. В вертикал ьных швах междуа т о- Каркасно-панельное здание, включаюебрами жесткости 3 размещают упругостеновые панели на всю высоту с...

Номер патента: 857351

Опубликовано: 23.08.1981

Автор: Кулай

МПК: E02D 5/54

Метки: свая

...элемент выполнен в. виде объемлющего ствол кольца 7, Раздвижные лопасти 5 закреплены по периметру каждого кольца 7, Шарниры 8 крепления лопастей 5 после их раскрытия размещены между торцами 9 и 1 О смежных колец. Верхнее кольцо 11 жестко соединено со стволом.Погружение сваи в грунт осуществляется следующим образом.20В готовую скважину устанавливается ствол 1 с нижним кольцом 12 и раздвижными лопастями 6. Затем уширенным концом ствола уплотняют основание скважины, после чего с помощью полой штанги (не показана) погружают подвижное коль цо 12 вниз вдоль ствола 1 до упора ее с уширенным наконечником, при этом раздвижные лопасти 6 раздвлгаются и радиально погружаются в грунт. Затем на ствол сваи надевают очередной комплект подвижного...
