Виброизолированный фундамент

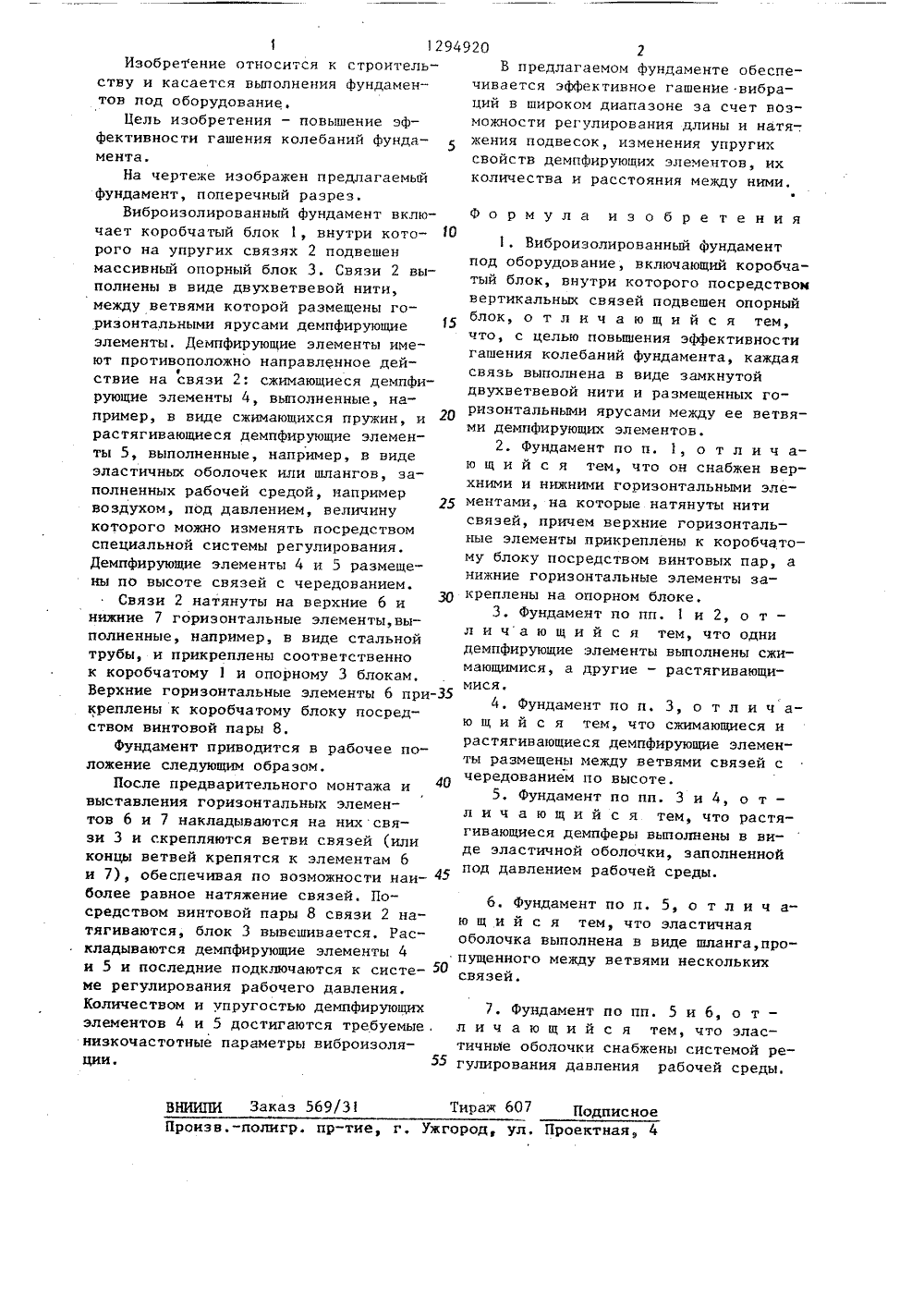

СОЮЗ СОВЕТСКИСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 80129492 50 4 Е 02 Р 27/44 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ОСУДАРСТВЕННЫЙ КОМИТЕТ ССС О делАм изОБРетений и ОткРцт АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Каунасское станкостроительное производственное объединение им. Ф,Э. Дзержинского(72) Н.В. Жутаутас(53) 624.159.11;621.8-217(088.8) (56) Авторское свидетельство СССР Р 335336, кл. Е 02 0 27/44, 1970.Авторское свидетельство СССР В 414369, кл. Е 02 0 27/44, 1972, (54) ВИБРОИЗОЛИРОВАННЬЙ ФУНДАМЕНТ (57) Изобретение относится к строительству и позволяет повысить эффективность гашения колебаний фундамента. Виброизолированный фундамент включает коробчатый блок ., внутри которого на гибких связях 2 подвешен опорный блок 3, Связи 2 выполнены в виде двухветвевой нити, между ветвями которой с чередованием размещены сжимающиеся 4 и растягив 1 ющиеся 5 демпфирующие элементы. Последние из них могут быть выполнены в виде гибких оболочек или шлангов, заполненных под давлением рабочей средой.Связи 2 натянуты на верхние 6 и нижние 7 горизонтальные элементы, прикрепленные соответственно к коробчатому бло- . ку 1 посредством винтовых пар 8 и к опорному блоку 3. 6 з.п, ф-лы. 1 ил. с 8Ж1 294Изобретение относится к строительству и касается выполнения фундаментов под оборудование,Цель изобретения - повышение эффективности гашения колебаний фундамента.На чертеже изображен предлагаемыйфундамент, поперечный разрез.Виброизолированный фундамент включает коробчатый блок 1, внутри которого на упругих связях 2 подвешенмассивный опорный блок 3. Связи 2 выполнены в виде двухветвевой нити,между ветвями которой размещены горизонтальными ярусами демпфирующиеэлементы. Демпфирующие элементы имеют противоположно направленное дейФствие на связи 2: сжимающиеся демпфирующие элементы 4, выполненные, например, в виде сжимающихся пружин, ирастягивающиеся демпфирующие элементы 5, выполненные, например, в видеэластичных оболочек или шлангов, заполненных рабочей средой, напримервоздухом, под давлением, величинукоторого можно изменять посредствомспециальной системы регулирования.Демпфирующие элементы 4 и 5 размещены по высоте связей с чередованием.Связи 2 натянуты на верхние б инижние 7 горизонтальные элементы,выполненные, например, в виде стальнойтрубы, и прикреплены соответственнок коробчатому 1 и опорному 3 блокам.Верхние горизонтальные элементы б при креплены к коробчатому блоку посредством винтовой пары 8,Фундамент приводится в рабочее положение следующим образом.После предварительного монтажа и 40выставления горизонтальных элементов 6 и 7 накладываются на них связи 3 и скрепляются ветви связей (иликонцы ветвей крепятся к элементам би 7), обеспечивая по возможности наиболее равное натяжение связей. Посредством винтовой пары 8 связи 2 натягиваются, блок 3 вывешивается. Раскладываются демпфирующие элементы 4и 5 и последние подключаются к системе регулирования рабочего давления.Количеством и упругостью демпфирующихэлементов 4 и 5 достигаются требуемые,низкочастотные параметры виброизоляции. 55 920 2В предлагаемом фундаменте обеспечивается эффективное гашение .вибраций в широком диапазоне за счет возможности регулирования длины и натя-. жения подвесок, изменения упругих свойств демпфирующих элементов, их количества и расстояния между ними.Формула изобретения1. Виброизолированный фундаментпод оборудование, включающий коробчатый блок, внутри которого посредствомвертикальных связей подвешен опорныйблок, о т л и ч а ю щ и й с я тем,что, с целью повышения эффективностигашения колебаний фундамента, каждаясвязь выполнена в виде замкнутойдвухветвевой нити и размещенных горизонтальными ярусами между ее ветвями демпфирующих элементов.2. Фундамент по и. 1, о т л и ч аю щ и й с я тем, что он снабжен верхними и нижними горизонтальными элементами, на которые натянуты нитисвязей, причем верхние горизонтальные элементы прикреплены к коробчатому блоку посредством винтовых пар, анижние горизонтальные элементы закреплены на опорном блоке,3. Фундамент по пп, 1 и 2, о т -л и ча ю щ и й с я тем, что однидемпфирующие элементы выполнены сжимающимися, а другие - растягивающимися,Фундамент по и. 3, о т л и ч аю щ и й с я тем, что сжимающиеся ирастягивающиеся демпфирующие элементы размещены между ветвями связей счередованием по высоте.5. Фундамент по пп. 3 и 4, о т -л и ч а ю щ и й с я тем, что растягивающиеся демпферы выполнены в виде эластичной оболочки, заполненнойпод давлением рабочей среды.б. Фундамент по и, 5, о т л и ч аю щ и й с я тем, что эластичная оболочка выполнена в виде шланга,пропущенного между ветвями нескольких связей.7. Фундамент по пп. 5 и 6, о т - л и ч а ю щ и й с я тем, что эластичные оболочки снабжены системой регулирования давления рабочей среды.
