Фундамент под распорную конструкцию

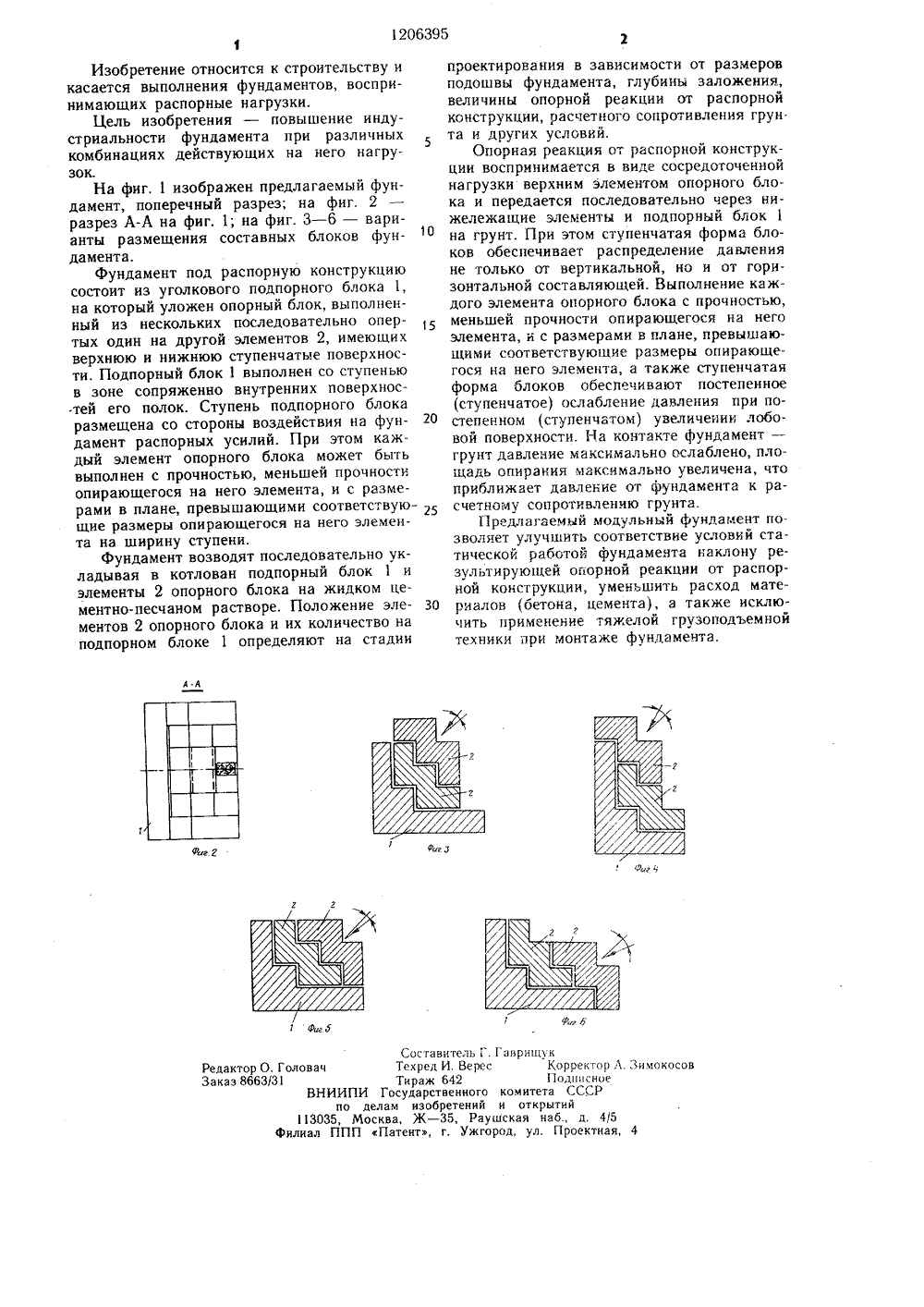

.1 ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Харьковский институт механизации и электрификации сельского хозяйства (72) И. И. Романенко и М. П. Журавченко (53) 624.15:624.072.33 (088.8)(56) Еськов В. С. и др. Рамные конструкции сельскохозяйственных производственных зда ний.-Киев: Буд 1 вельник, 1978, с, 106.Авторское свидетельство СССР1063941, кл. Е 02 Р 27/01, 1982.(54) (57) 1. ФУНДАМЕНТ ПОД РАСПОРНУЮ КОНСТРУКЦИЮ, содержащий подпорный и опорный блоки, отличающийся тем, что, с целью повышения индустриальности фундамента при различных комбинациях действующих на него нагрузок, подпорный блок выполнен уголковым и со ступенью в зоне сопряжения внутренних поверхностей его полок, а опорный блок размещен на подпорном блоке и выполнен составным из последовательно опирающихся друг на друга элементов со ступенчатой верхней и нижней поверхностями, причем ступень подпорного блока размещена со стороны воздействия на фундамент распорных усилий,2. Фундамент по п. 1, отличающийся тем, что каждый элемент опорного блока выполнен с прочностью, меньшей прочности опирающегося на него элемента, и с размерами в плане, превышающими соответствующие размеры опирающегося на него элемента на ширину ступени. йЮ1206395 Фиг 9 итель Г. ГавриИ. Верес642енного комитетений и от5, РаушскаяУжгород, у СоставТехред Тираж И Государст делам изобр осква, Ж - 3 Патент,щукКорректор Л ЗимокоПодинсноеета СССРкрытнй едактор О. Головач аказ 8663/3 ВНИИ п 13035,филиал ППнаб., д. 4/5 Проектная,Изобретение относится к строительству и касается выполнения фундаментов, воспринимающих распорные нагрузки.Цель изобретения - повышение индустриальности фундамента при различных комбинациях действующих на него нагрузок.На фиг, 1 изображен предлагаемый фундамент, поперечный разрез; на фиг. 2 разрез А-А на фиг. 1; на фиг. 3 - 6 - варианты размещения составных блоков фундамента.Фундамент под распорную конструкцию состоит из уголкового подпорного блока 1, на который уложен опорный блок, выполненный из нескольких последовательно опертых один на другой элементов 2, имеющих верхнюю и нижнюю ступенчатые поверхности. Подпорный блок 1 выполнен со ступенью в зоне сопряженно внутренних поверхностей его полок. Ступень подпорного блока размещена со стороны воздействия на фун дамент распорных усилий. При этом каждый элемент опорного блока может быть выполнен с прочностью, меньшей прочности опирающегося на него элемента, и с размерами в плане, превышающими соответствую щие размеры опирающегося на него элемента на ширину ступени.Фундамент возводят последовательно укладывая в котлован подпорный блок 1 и элементы 2 опорного блока на жидком цементно-песчаном растворе. Положение эле- ЗО ментов 2 опорного блока и их количество на подпорном блоке 1 определяют на стадии проектирования в зависимости от размеров подошвы фундамента, глубины заложения, величины опорной реакции от распорной конструкции, расчетного сопротивления грун. та и других условий.Опорная реакция от распорной конструкции воспринимается в виде сосредоточенной нагрузки верхним элементом опорного блока и передается последовательно через нижележащие элементы и подпорный блок 1 на грунт. При этом ступенчатая форма блоков обеспечивает распределение давления не только от вертикальной, но и от горизонтальной составляющей. Выполнение каждого элемента опорного блока с прочностью, меньшей прочности опирающегося на него элемента, и с размерами в плане, превышающими соответствующие размеры опирающегося на него элемента, а также ступенчатая форма блоков обеспечивают постепенное (ступенчатое) ослабление давления при постепенном 1 ступенчатом) увеличении лобовой поверхности. На контакте фундамент - грунт давление максимально ослаблено, площадь опирания максимально увеличена, что приближает давление от фундамента к расчетному сопротивлению грунта.Предлагаемый модульный фундамент позволяет улучшить соответствие условий статической работой фундамента наклону результирующей опорной реакции от распорной конструкции, уменьшить расход материалов (бетона, цемента), а также исключить применение тяжелой грузоподъемной техники при монтаже фундамента.
