Перетрухин
Установка для выращивания грибов
Номер патента: 1789556
Опубликовано: 23.01.1993
Авторы: Киселев, Перетрухин
МПК: C12M 1/42
Метки: выращивания, грибов
...а крышка емкости выйолнена из радиопрозрачного материала, 2 ил.1789556 перемещения емкостей и облучение мицелия в нужной стадии его развития.На фиг. 1 показана предлагаемая установка, продольный разрез, на фиг, 2 - разрез А-А на фиг, 1.Лента 1 транспортера охватывает ролики 2, 3 и опирается на ролики 4. Привод 5 приводит во вращение ролик 2. Емкости 6 с радиопрозрачной крышкой 7 заполнены грунтом с мицелием 8. Модулятор 9 соединен волноводом 10 с гибким участком 11 с излучателем 12. Качающее устройство 13 изменяет положение излучателя 12 вокруг оси 14. Помещение 15 обогревается электроподогревателем 16 с терморегулятором 17, Стены 18, 19 выполнены с окнами 20, 21, занавешенными эластичными ленточными шторами 22, 23. Б окнах 20, 21...
Устройство для раскалывания скорлупы орехов
Номер патента: 1752332
Опубликовано: 07.08.1992
Авторы: Киселев, Перетрухин
МПК: A23N 5/00
Метки: орехов, раскалывания, скорлупы
...фиг, 3 - разрез Б-Б на фиг. 2,Генератор 1 СВЧ-энергии соединен волноводом 2 с гибким участком 3 с излучателем 4, установленным на кронштейне 5 с приводом 6 и фиксатором 7. Транспортирующее устройство выполнено в виде транспортера с замкнутой лентой 8, охватывающей катки 9 и 10 с приводом 11, Орехи должны подаваться из бункера 12. Отделитель 13 скорлупы выполнен в виде цилиндра с жестко закрепленными в нем гибкими стержнями 14 и соединен с приводом 15. Замкнутая лента 8 выполнена из клиновидных ремней 16 со скосами 17 и 18, между которыми размещены гибкие стержни 14, Под отделителем 13 скорлупы и излучателем 4 установлен контейнер 19 для сбора шелухи, Под катком 9 расположено сопло 20 подачи струи воздуха для удаления .оставшейся...
Устройство для отбора проб грунта
Номер патента: 1656380
Опубликовано: 15.06.1991
Авторы: Гулецкий, Кукушкин, Перетрухин
МПК: G01N 1/04
...на верх корпуса 1,При этом происходит закручивание пружины 11 и поворот штока 7 на 90, такой поворот (вращение) штока 7 относительно неподвижного корпуса 1 оказывается возможным вследствие наличия;аризантальных кольцевых прорезей 18, выполненных по размеру ножей-включателей 16, В результате этой операции сегментный выступ 17 на штоке 7 достигнет края призматического выступа 13 на внутренней старане стенки корпуса 1. ,а продолжение навинчи 5 10 15 20 25 30 40 45 вания крышки 5 на корпус 1 приведет кбольшему закручиванию (" заводу" ) пружины 11.Устройство оснащают колонной штанг ипогружают в исследуемый массив грунта эабивкаК вручную или с применением виброударного оборудования, Динамическоевоздействие на погружаемое устройство...
Канатоукладчик
Номер патента: 1611840
Опубликовано: 07.12.1990
Авторы: Грин, Перетрухин
МПК: B66D 1/36
Метки: канатоукладчик
...в полость корпуса 3 между ползунам 4 и гар чнем 5, цилиндрический коапус 3 устанавливают в каретку 1, Обеспечивая подвижный контакт между ползуном 4 и винтовой линией ходового винта 2. Затем устанавливают детали 12 Я,9 и 7.При вращении ходового винта в процессе навивки каната на барабан лебедки палзун 4 перемещается -па винтовой линии винпга 2, цилиндрический корпус в это время непадвикен относительно каретки 1, которая по направляющим (не показаны) перемещается вдоль винта, Переместившись к концу винта 2, каретка 1 изменяет направление перемегцения на обратное, чта достигается за счет зацепления палзуна 4 с участкам 14 винтовой линии. Гри этом в 20 25 30 35 40 д 5 50 55 процессе контакта полэуна 4 и участка 14 цилиндрический...
Водопропускная труба
Номер патента: 1585429
Опубликовано: 15.08.1990
Авторы: Глазков, Перетрухин, Скоморохов, Скоморохова
МПК: E01F 5/00
Метки: водопропускная, труба
...оси трубы,Внутренняя полость 10 каждого звена 1может быть образована эллипсоидом 13 вращения с расположением его меньшей осивдоль продольной оси трубы.Каждое звено 1 снабжено установленнымв его внутренней полости 10 по крайней мереодним ребром 14 с образованием винтовойповерхности вращения в продольном направлении, При этом ребра 14 смежных звеньев1 обращены в противоположные стороны,Водопропускную трубу сооружают следующим образом.5 10 15 20 25 30 35 40 45 50 Форщла изобретения 55 1, Водопропускная труба по авт. св. Мо 1446205, отличающаяся тем, что, с целью снижения материалоемкости и повышения эффективности работы на косогорных участках дороги, она снабжена по меньшей мере одним ребром, смонтированным на внутренней...
Буровая лебедка
Номер патента: 1579893
Опубликовано: 23.07.1990
Авторы: Владимиров, Перетрухин, Тамашина, Трофимов
МПК: B66D 1/14
...дополнительным 14 и 13, находящимися на ведомом валу 8 коробки передач. Включение или выключение ведомого 10 15 20 25 30 35 40 45 50 вала 1 лебедки от ведомого вала 8 коробки передач при работе на любой из имеющихся скоростей во время спускоподъемных работ производится только одной соединительной муфтой 5, при подъеме бурового инструмента соединительная муфта 5 включается, при спуске бурового инструмента соединительная муфта 5 выключается Управление лебедкой производится с пульта. Порядок передачи крутящего момента осуществляется следующим образом. Крутящий момент с ведущего вала 18 коробки передач передается через цепные передачи 17 на ведомый вал 8 коробки передач, причем ведомый вал 8 выполнен из двух соединенных компенсирующей...
Устройство для отбора проб грунта
Номер патента: 1520377
Опубликовано: 07.11.1989
Авторы: Гулецкий, Кукушкин, Меренков, Перетрухин
МПК: G01N 1/04
...закрывают крышкой 4 и присоединяют к штанге; выступ-фиксатор 9 устройства устанавливают в левое крайнее положение, при котором окно 2 корпуса 1 перекрыто стенкой стержня 7.Погружение устройства в исследуе 55мый массив грунта выполняют забивкойвручную или с применением виброударного устройства. Во время погружения устройства клинообразная форма выступа-фиксатора 9 обеспечивает сохранение последнего в левом крайнем положении при встрече с крупными частицами - включениями в грунте, например галькой, а режпцие грани уменьшают сопротивление грунта продавливанию.При достижении устройством глубины, на которой необходимо отобрать пробу грунта, корпус 1 устройства с помощью штанги поворачивают по часовой стрелоке на величину угла с, . При этом...
Водопропускная труба
Номер патента: 1446205
Опубликовано: 23.12.1988
Авторы: Перетрухин, Скоморохов, Скоморохова
МПК: E01F 5/00
Метки: водопропускная, труба
...ЗВ 3 дЕ.Етрубы и способ(:твуют их телосОС ти8 Тг 1.:КЕ ( 300011 ОМ 1 ЦРВЕЬГтг 111Ь . я З:);,(гт г с гбОЛос:т г. Н3 ОЛВЕНПЯ . (3",ЕЭ, 3 З Н(д ГК г -,ИЕТЕ 1 ЕСКОГО .дст" )112 дла у"1 ЯН( С ВОЗ;10"НОСТЕдю ОГрс 1 ИЕЕтОЙ ЬОбо(,-"н(й 1 ефр,:1 пи р:.с;"ятеееге, 1.зотут; етl ПрЕПЯТС 1)ЕТ 3 ИсдтрцИИ КЯПИЛЛЯ ОНОИ (Влагт из Основания трубы. Концевыечасти гибкой оболочки 5 закрепленыР П 3 ЗСКОсх 6 конт 2 кта клинообраз"1 Ой жЕС КОй Ь,гФТЫ 7 С ПОВЕРХНОСГЯ 1 Иупругой муфты 8 и огодэгвками 2 и 3.В оголовках 2 и 3 и му 32 у и 8 устроены пазы 10 для установки напрягаемых тяг 11, которые расположены рав номерно по периметру оголовков 2 и 3.Звеь 1 и трубы устанавливают на пес-чануо подушку, произнодет. замыканиегибкой обоочки 5 .и ее закреплениев...
Противоналедное дренажное устройство в грунте
Номер патента: 1409716
Опубликовано: 15.07.1988
Авторы: Перетрухин, Сытник
МПК: E01F 5/00
Метки: грунте, дренажное, противоналедное
...20 солью 6, с укаэанным водопропускным каналом 2, при этом над осью последнего симметрично уложен слой тепло- изоляционного материала 7, имеющий защитное покрытие из мягкого грунта 25 со стороны дневной поверхности 8.Противоналедное дренажное зустройство в грунте работает следующим об" разом.30Грунтовая вода перемещается в направлении к дренажному элементу, поступает во внутренний сквозной.про" дольный водопропускной канал 2 указанного элемента и концентрированным потоком направляется по нему в низовую сторону, При этом вода фильтрует,ся через соль, засыпаемую в кристаллической форме в полость вертикальной трубы 3 перед началом зимнего сезона, поступает в полость водопропускного канала 2 дренажного элемента 1 по сквозному каналу 5...
Способ профилактики дислокации зрачковой интраокулярной линзы
Номер патента: 1407488
Опубликовано: 07.07.1988
Авторы: Безпальчий, Коваленко, Линник, Перетрухин
МПК: A61F 9/00
Метки: дислокации, зрачковой, интраокулярной, линзы, профилактики
...является снижение послеоперационных осложнений.5 П р и ие р. Больной О 69 лет, д агноз: осложненная катаракта ОД. Сопутствующие заболевания: гиперто 10 ческая болезнь 11-111 ст., хрониский бронхит, пневмосклероз. Обслеван клинически.и лабораторно. Сопутвующие заболевания в стадии компенсации: АД - 140/90 мм рт.ст., ЧСС -уд/мин, ЧД - 18 в мин. ПротивопоПервичный осмотр: острота зрения - движение руки у лица, ОС - 0,8, Больному показана экстракапсуляря экстракция катаракты с имплантаей ИОЛ но общепринятой методике д потенцированной местной анестеей, На операционном столе пунктиют вену, налаживают инфузионную стему. Измеряют артериальное давние (АД), частоту сердечных сокраний ЧСС), частоту дыхания (ЧД). один шприц набирают смесь...
Водопропускная труба
Номер патента: 1344848
Опубликовано: 15.10.1987
Авторы: Журавель, Перетрухин, Скоморохов, Скоморохова
МПК: E01F 5/00
Метки: водопропускная, труба
...вид; на фиг. 2 - узел 1 нафиг. 1, 10Водопропускная труба включаетблоки 1 с системой эластичных прокладок 2, входной и выходной оголовки3, соединенные между собой гибкойсвязью в виде тяжей 4, расположенных 15вдоль трубы. Система эластичных прокладок 2 выполнена в виде эластичныхкольцевых элементов, заполненных текучей средой 5, причем подвижныйагент Может перемещаться как по кольцевому элементу одной секции, таки по кольцевым элементам соседнихсекций за счет имеющихся горизонтальных каналов 6. Внутренние 7 и наружные 8 бандажи выполнены из жесткого 25материала, а торцы их соедйнены с помощью мембран 9.Устройство работает следующим образом,При изменении расстояния междублоками 1 в верхней части трубы больше первоначального в нижней...
Способ лечения вторичной закрытоугольной афакической глаукомы
Номер патента: 1335281
Опубликовано: 07.09.1987
Авторы: Линник, Перетрухин, Чеглаков
МПК: A61F 9/007
Метки: афакической, вторичной, глаукомы, закрытоугольной, лечения
...комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 Первоначально выкраивают конъюнктивальный лоскут, затем поверхностный 15 склеральный лоскут основанием к лимбу. Далее производят иссечение глубоких слоев склеры в виде прямоугольника, диатермокоагуляцию обнаженной. части циллиарного тела. Затем производят 20 подшивание гидрогелиевого дренажа к внутренней губе вершины сформированного склерального окна, образованного при выкраивании поверхностного склерального лоскута. Иссекают обнаженный 25 участок цилиарного тела. Свободный конец гидрогелиевого дренажа вврдят в заднюю камеру на глубину 1 - 2,5 мм. Поверхностный...
Способ образования водоотводной канавы
Номер патента: 1310471
Опубликовано: 15.05.1987
Авторы: Гулецкий, Минайлов, Перетрухин, Ткачевский
МПК: E01F 5/00
Метки: водоотводной, канавы, образования
...также при сооружении мелиоративных систем.Цель изобретения - повышение прочности канавы в мерзлом грунте.На чертеже изображена водоотводнаяканава, поперечное сечение,Под воздействием тепла в зоне образования водоотводной канавы 1 возникаеттолща талого грунта в виде чаши 2 протаивания, ограниченной массивом мерзлогогрунта 3.После того, как глубина 2 протаиваниядостигнет требуемой величины, оттаявшийгрунт вместе с мохо-торфяным покровом 4трамбуют с поверхности посредством соответствующего штампа. Г 1 ри этом часть от-таявшего грунта (в зависимости от его консистенции, формы штампа и способа приложения внешней нагрузки) будет отжатаза пре 11 елы 5 образуемой канавы 1, а частьгрунта будет деформирована по периметруканавы. Наличие...
Способ понижения уровня подземных вод
Номер патента: 1206391
Опубликовано: 23.01.1986
Авторы: Дыкман, Ефимов, Казаков, Карлинский, Королев, Луговой, Перетрухин, Позин
МПК: E02D 19/10
Метки: вод, подземных, понижения, уровня
...вод в виде наледеобразующих источников 2, пробуривают вертикальные скважины 3 через водоносный пласт-полосу 4 с заглублением в подстилающий водоупорный слой 5. Глубину скважины 3 задают исходя из требуемых размеров искусственного водоносного пласта 6 в виде зоны пород сплошной трещиноватости и ограничивают по глубине поверхностью в форме воронки 7 депрессии, Зону 6 сплошной трещиноватости создают торпедированием скважин 3 в соответствии с расчетом получения требуемого объема трещинной пустотности, После этого по центру воронки 8 водоупора искусственного пласта 6 пробуривают водопонизительную скважину 9. До наступления устойчивых холодов с помощью передвижного насосного оборудования производят откачку воды из скважины 9 до полного...
Способ возведения трубы под насыпью
Номер патента: 1204665
Опубликовано: 15.01.1986
Авторы: Журавель, Перетрухин, Скоморохов, Скоморохова
МПК: F16L 1/024
Метки: возведения, насыпью, трубы
...фиг. 1 изображена труба под насыпью, поперечный разрез, иллюстрирую(цая предложенный способ; на фиг. 2 - то же, продольный разрез.Способ осуществляется следующим ооразом. 10Первоначально укладывается временная труба 1 с диаметром меньше проектного, затем отсыпается грунтовая призма 2, которая послойно уплотняется. По достижению проектной отметки высоты насыпи производят внедрение основной трубы 3 в грунтовую призму 2, Диаметр основной трубы 3 имеет величину больше временнойна высоту образовавшейся неуплотненной зоны 4 вокруг временной трубы 1, которую удаляют из насыпи вместе с грунтом 5, находящимся в полости основной трубы 3.Внедрение основной трубы 3 в грунт и удаление временной трубы 1 из насыпи производят как одновременно, так и...
Узел соединения электрических кабелей
Номер патента: 1101945
Опубликовано: 07.07.1984
Авторы: Асс, Перетрухин
МПК: H02G 15/08
Метки: кабелей, соединения, узел, электрических
...повышение надежности соединения и сокрашение трудоемкости монтажа.Для достижения цели узел соединения электрических кзоелей, содержащий жилы 5 10 15 20 25 30 35 40 45 50 55 и эластичный гофрированный кожух, снабжен опорной трубкой, расположенной внутри кожуха, и эластичными трубками, расположенными внутри опорной, жилы кабелей в месте их соединения расположены по спирали и размещены внутри эластичных трубок с возможностью перемещения относительно них, причем кожух и трубки выполнены из термоусаживаемого материала,Концы термоусаживаемых трубок, в которые заключены жилы, выполнены с диаметром, меньшим диаметра трубки.На фиг. 1 показан узел соединения электрических кабелей с гладкой трубкой, одетой на сердечник, и наружными гофрированными...
Водоотводная канава в вечномерзлых грунтах, преимущественно в пределах марей
Номер патента: 1098989
Опубликовано: 23.06.1984
Авторы: Белопол, Гулецкий, Маслов, Минайлов, Перетрухин, Чернавский
МПК: E01F 5/00
Метки: вечномерзлых, водоотводная, грунтах, канава, марей, пределах, преимущественно
...удовлет воряют оба приведенные предела.В канавах с соотношением Ц) большим 1/2, прямому солнечному облучению подвергаются не только откосы,но и большая площадь дна, в канавах 65 же с соотношением), меньшим 1/2, - только верхняя часть одного откоса.Меньший предел соотношения /и =1/3 назначен из условия меньшего заглубления канавы Ьц в вечномерэлый грунт 5 с учетом типовых размеров канав по дну (40-50 см) и Фактических величин мощности деятельного слоя, наблюдаемых в южных районах областей с наличием вечномерэлых грунтов.Предлагаемая водоотводная канава в вечномерзлых грунтах, преимущественно в пределах марей, работает следующим образом.Известно, что мари представляют собой торфяные отложения мощностью от одного до нескольких метров,...
Способ возведения насыпи
Номер патента: 1060761
Опубликовано: 15.12.1983
Авторы: Буданов, Иванов, Матюгин, Меренков, Минайлов, Перетрухин, Ткачевский
МПК: E02D 17/18
Метки: возведения, насыпи
...1,Недостаки известных способов - малаяустойчивость берм и большие трудозатраты.Наиболее близким к предлагаемому потехнической сущности и достигаемому ре.зультату является способ возведения насыпи, включающий послойную отсыпку грунта с планировкой и уплотнением каждогослоя и обсыпку откосов каменным материалом 2.Недостаток известного способа возведения насыпей - большие трудозатраты,Цель изобретения - снижение трудозатрат.Указанная цель достигается тем, чтосогласно способу возведения насыпи, включающему послойную отсыпку грунта с планировкой и уплотнением каждого слоя иобсыпку откосов каменным материалом,насыпь возводят из несортированного скального грунта, причем после отсыпки каждогослоя из него извлекают крупные камни,а обсыпку...
Устройство горизонтального отклонения электронно-лучевого осциллографа
Номер патента: 993134
Опубликовано: 30.01.1983
Автор: Перетрухин
МПК: G01R 13/24
Метки: горизонтального, осциллографа, отклонения, электронно-лучевого
...12 на выходе блока 11 сравнения вырабатывается импульс,поступающий на вход регистра 10 номера импульса. Содержимое:. регистра10 номера импульса изменяется на единицу, и с его выхода на вход программного блока 12 подается сигнал, производящий смену числа на выходе программного блока 12 по заранее заданному,закону, Число на дополнительном адресном выходе регистра 10 соответствует порядковому номеру импульса навыходе блока 11 сравнения. Сигнал переполнения с последнего разряда регистра 10 номера импульса поступаетна вход сброса электронного ключа 7и запрещает прохождение последовательности тактовых импульсов на делитель8 частоты, одновременно осуществляет-ся срос счетчика 9 и делителя 8, формирование последовательности импульсов на...
Способ лечения дисбинокулярной амблиопии
Номер патента: 843982
Опубликовано: 07.07.1981
Авторы: Жигилий, Куман, Перетрухин, Ромашеиков, Семенов, Федоров, Харизов
МПК: A61F 9/00
Метки: амблиопии, дисбинокулярной, лечения
...пятна в 200 мкм. После курса лечения острота зрения правого глаза с корр. 1,0, острота зрения левого глаза с корр. 0,7. Угол косоглазия уменьшился с 10 до 5, Зрение на четырехточечном приборе одновременное. Острота зрения спустя 6 мес, после лечения остается устойчивой.П р и мер 5. Больной Ж., 8 лет, поступил с диагнозом гиперметропия правого глаза в 4,0 диоптрии, сложный гиперметропический астигматизм степенью в 2,0 диоптрии 45 при общей гиперметропии в 6,0 и амблиопии левого глаза. До лечения острота зрения правого глаза с корр. 1,0, острота зрения левого глаза с корр. 1,0. Лечение проводят лучом аргонового лазера в светостимулирующей дозе сине-зеленой части спектра мощностью 30 мВт в импульсном режиме 2 Гц, продолжительностью...
Способ образования канав и устройство для его осуществления
Номер патента: 746052
Опубликовано: 05.07.1980
Авторы: Минайлов, Недорезов, Перетрухин, Прокофьев
МПК: E02F 5/08
Метки: канав, образования
...грунта из-под растительно-дернового покрова к лопастному метателю 8, соосно скрепленному со шнеком, при этом винтовая лопасть шнека переходит в лопасть 9 метателя, которая заключена в кожух с выбросными окнами 10 для метания грунта.ьоОбразование водоотводной канавы без повреждения растительно-дернового покрова осуществляется следующим образом.При движении трактора черенковый нож, отвал и шнек, смонтированные на навесной раме с помощью механизма подъема и опускания, постепенно заглубляются в грунт. При этом растительно-дерновый покров глубиной примерно 0,5 м, разрезается ножом 3 по оси будующей канавы. Разрезанный покров приподнимается и разворачива- ЗО ется в стороны при помощи отвала 4, Вращающийся шнек разрабатывает грунт и поднимает...

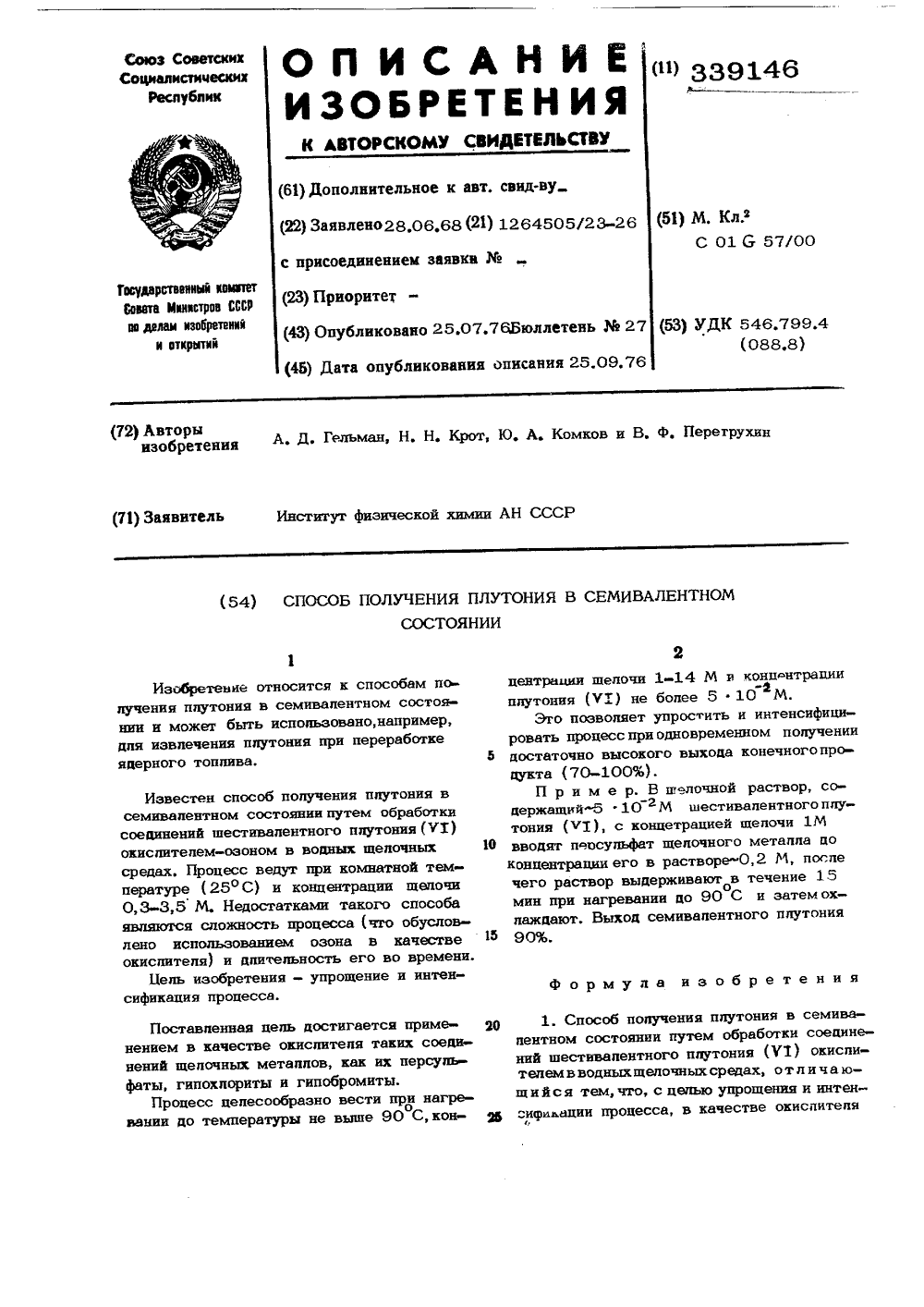

Способ получения плутония в семивалентном состоянии
Номер патента: 339146
Опубликовано: 25.07.1976
Авторы: Гельман, Комков, Крот, Перетрухин
МПК: C01G 57/00
Метки: плутония, семивалентном, состоянии
...во времени.Цель изобретения - упрощение и интенсификапия пропесса,Поставленная цель достигается применением в качестве окислителя таких соединений щелочных металлов, как их персульфаты, гипохлориты и гипобромиты,Процесс целесообразно вести при нагрео нанни до температуры не выше 90 С, конпентрании щелочи 1-14 М и тсонп нтрапиижаплутония (УХ) не более 510 М.Это позволяет упростить и интенсифицировать процесс при одновременном получении а достаточно высокого выхода конечного продукта (70-100%).П р и м е р. В шелочной раствор, со-гдержащий 5 10 М шестивалентного плутония (1), с концетрацией щелочи 1 М 10 вводят пеосупьфат щелочного металла доконцентрации его в растворе 0,2 М, послечего раствор выдерживают в течение 1 5омин при нагревании до...
218783
Номер патента: 218783
Опубликовано: 01.01.1968
Авторы: Всесоюзный, Дубнов, Зайцев, Перетрухин
МПК: E21B 25/14, E21B 49/02
Метки: 218783
...с выступами на боковой поверхности, расположенными в вертикальных прорезях корпуса.На фиг. 1 изображена рабочая головка опи. сываемого грунтоноса, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - то же, в разрезе,Хвостовик 1 грунтоноса 1 соединен с буровой штангой 2 при помощи пружинного кольца 3, входящего в проточку внутренней стенки корпуса 4. Крышка б хвостовика имеет выступы б, входящие в вертикальные прорези 7 корпуса. На внешней поверхности корпус имеет винтообразные лопасти 8, а внутри корпуса установлена неподвижная гильза 9 для забора пробы.Подрезные ножи 10 размещены в щелевых 5 прорезях утолщенной обуриваемой коронки 11с возможностью поворачиваться на осевых шпильках 12 до полного утапливания.Фиксацию хвостовика в...
Способ укрепления земляной насыпи на слабомосновании
Номер патента: 209516
Опубликовано: 01.01.1968
Авторы: Всесоюзный, Перетрухин
МПК: E01B 1/00, E01C 3/06, E02D 7/00 ...
Метки: земляной, насыпи, слабомосновании, укрепления
...из-под них слабого грунтверхние их концы, выступающие,над повностью земли, защемляют насыпным грунв теле насыпи на высоту, достаточнуюудержания их в,вертикальном положенигоризонтально действующих сил от теласыпи и действия временной нагрузки.На чертеже показана насыпь в плане ирез по А - А.Ряды свайного шпунтовочногоразмещены в пределах контурамого полотна вдоль его продольсимметричной к ней,Нижняя часть 1 ограждения заглубляв грунт основания на величину 1. Назначнижней части - исключить возможностьжимания слабых грунтов, в стороны изнасыпи и под ограждением, а также созд условия, при кдуг подвергатьуплотнению.Верхняя часть 2 ограждения размещается в теле насыпи над поверхностью основания на величину Ь, достаточную для удержания...
