Фундамент здания, сооружения

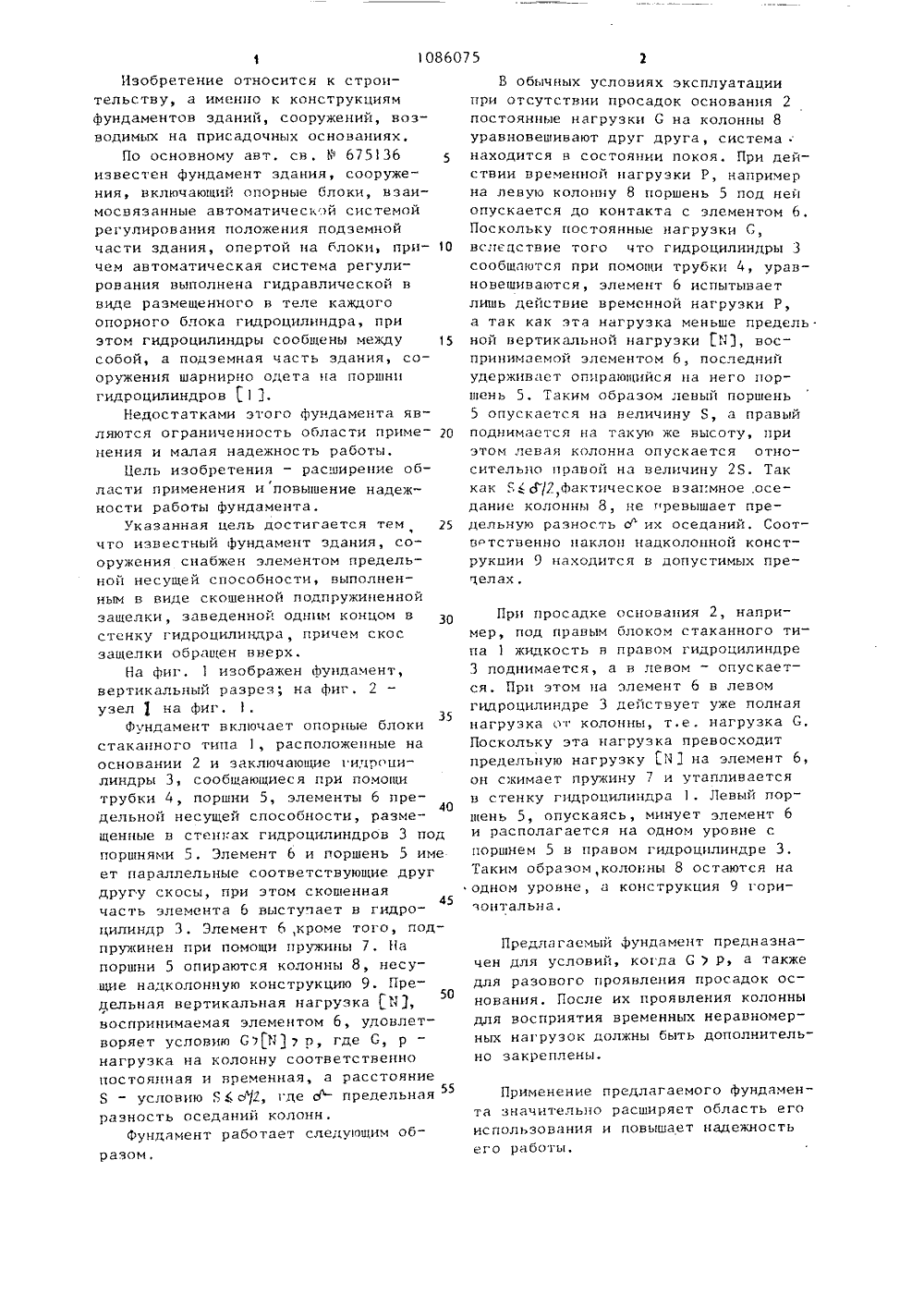

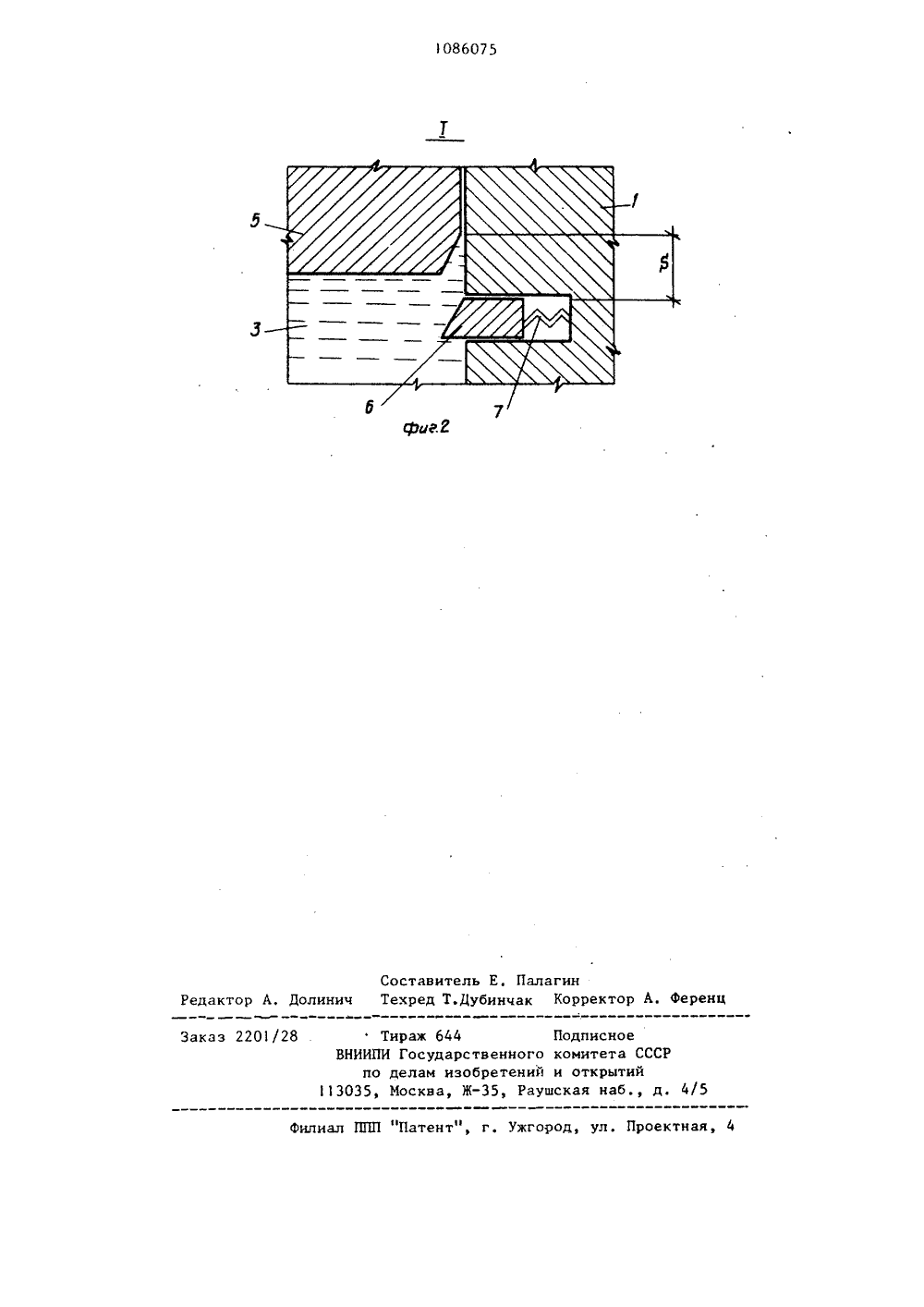

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 801086075 А 3(51) Е 02 0 27/34 ОПИСАНИЕ ИЗОБРЕТЕНИЯ /Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ Сл е.1 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) (57) ФУДАМЕНТ ЗДАНИ, СООРУЖЕНИЯпо авт. св. 67536, о т л и ч аю щ и й с я тем, что, с целью расширения области применения и повыщеения надежности работы, фундаментснабжен элементом предельной несущейспособности, выполненным в виде скошенной подпружиненной защелки, заведенной одним. концом в стенку г.;дроцилиндра, причем скос защелки обращенвверх.Изобретение относится к строительству, а именно к конструкциямфундаментов зданий, сооружений, возводимых на присадочных основаниях,По основному авт. св, 1 675136известен фундамент здания, сооружения, включающий опорные блоки, взаимосвязанные автоматической системойрегулирования положения подземнойчасти здания, опертой ца блоки, причем автоматическая система регулирования выполнена гидравлической ввиде размещенного в теле каждогоопорного блока гидроцилиндра, приэтом гидроцилиндры сообщены между 15собой, а подземная часть здания, сооружения шарнирно одета ца поршнигидроцилиндровНедостатками этого фундамента являются ограниченность области применения и малая надежность работы,Цель изобретения - расширецие обГласти применения и повышение надежности работы фундамента.Указанная цель достигается тем )5что известный фундамент здания, сооружения снабжен элементом предельной несущей способности, выполненным в виде скошенной подпружиненнойзащелки, заведенной одним концом встенку гидроцилиндра, причем скосзащелки обращен вверх.На фиг, 1 изображен Фундамент,вертикальный разрез; на фиг. 2узелна фиг. ),35Фундамент включает опорные блокистакацного типа 1, расположенные наосновании 2 и заключающие 1 идр цилиндры 3, сообщающиеся при помощитрубки 4, поршни 5, элементы 6 пре 40дельной несущей способности, размещенные в стенках гидроцилиндров 3 подпоршнями 5, Элемент 6 и поршень 5 имеет параллельные соответствующие другдругу скосы, при этом скошенная45часть элемента 6 выступает в гидроцилиндр 3. Элемент б,кроме того, подпружинен при помощи пружины 7. Напоршни 5 опираются колонны 8, несущие надколонцую конструкцию 9. Пре 50дельная вертикальная нагрузка )11,воспринимаемая элементом 6, удовлетворяет условию С11 1 р, где С, рнагрузка на колонну соответственнопостоянная и временная, а расстояниеЯ - условию 8 ( сф, где сР- предельная55разность оседаний колонн.Фундамент работает следующим образом. В обычных условиях эксплуатациипри отсутствии просадок основания 2постоянные нагрузки С на колонцы 8уравновешивают друг друга, системанаходится в состоянии покоя, При действии временной нагрузки Р, напримерна левую колонну 8 поршень 5 под нейопускается до контакта с элементом б.Поскольку постоянные нагрузки С,вслецствие того что гидроцилиндры 3сообщаются при помощи трубки 4, уравновешиваются, элемент б испытываетлишь действие временной нагрузки Р,а так как эта нагрузка меньше предель.ной вертикальной нагрузки Г)13, воспринимаемой элементом 6, последнийудерживает опирающийся ца него поршень 5. Таким образом левый поршень5 опускается на величину Я, а правыйподнимается ца такую же высоту, приэтом левая колонна опускается относительно правой на величину 28. Таккак 8 4 д"2,фактическое взаимное .оседание колонны 8, не превышает предельную разность с их оседаний. Соответственно наклон надколонной конструкции 9 находится в допустимых пределах,При просадке основания 2, например, под правым блоком стаканного типа 1 жидкость в правом гидроцилиндре 3 поднимается, а в левом - опускается, При этом ца элемент 6 в левом гидроцилиндре 3 действует уже полная нагрузка от колонны, т.е, нагрузка С, Поскольку эта нагрузка превосходит предельную нагрузку Г 11.) на элемент б, он сжимает пружину 7 и утапливается в стенку гидроцилиндра 1, Левый поршень 5, опускаясь, минует элемент 6 и располагается на одном уровне с поршнем 5 в правом гидроцилиндре 3. Таким обраэом, колонны 8 остаются на одном уровне, а конструкция 9 горизонтальна.Предлагаемый фундамент предназначен для условий, когда С ) р, а также для разового проявления просадок основания. После их проявления колонны для восприятия временных неравномерных нагрузок должны быть дополнительно закреплены,Применение предлагаемого фундамента значительно расширяет область его использования и повышает надежность его работы.1086075 7фиг 2 Заказ 2201/28 Тираж 644 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
