Номер патента: 1581565

Опубликовано: 30.07.1990

Автор: Бронфман

МПК: B24B 5/12

Метки: внутренних, зачистки, наружных, поверхностей, торцовых, цилиндрических

...давление включением распределителя 28 в нужную полость пневмоцилиндра 27, поворачивают коромысло 18 так, чтобы зачистные головки 19 (Фиг.2) расположились по обе стороны зачищаемых поверхностей, Затем выключают распределитель 28. При этом обе полости пневмоцилиндра 27 соединяются с атмосферой. Винтовой передачей 3 перемещают стойку 2 зачистными головками 19, 20 против обрабатываемых поверхностей (Фиг.2, 3), Подается давление включением распределителя 28 в нужную полость пневмоцилиндра 27, и выключается тормоз 1 О. Коромысло 18 поворачивается, прижимая зачистные головки к обрабатываемым поверхностям, Уравновешенная противовесом 25 консоль 13 самоустанавливается, поворачиваясь валом 6 в корпусе 5 стойки 2 (фиг.5) . Включением привода...

Номер патента: 1525417

Опубликовано: 30.11.1989

Авторы: Бронфман, Онуфриев

МПК: F24F 13/06

Метки: воздуха, приточного, распределения

...для распределения приточного воздуха содержит воздуховод 1 с расположенными вдоль него гибкими патрубками 2 с воздухораспределительными насадками 3, связанными между собой обшей подвижной тягой 4 и насадок 3 дополнительно снабжен двумя подпружиненными тросами 5 и 6, опирающимися на ролики 7 и 8. Тросы установлены по обе стороны насадка 3 на тяге 4 с воз. можностыо переме(цения по ней, для чего служат зажимы 9 и 1 О, Тросы 5 и 6 имеют пружины 1 и2. Воздуховодможет иметь выпускные отводы 13, к которым подсоединены гибкие патрубки 2.Устройство работает следующим образом.При подаче воздуха в воздуховодвоздух из неподвижных отводов 13 истекает вертикально вниз. После включения привода (не показан) тяга 4 начинает двигаться вдоль...

Номер патента: 1451588

Опубликовано: 15.01.1989

Авторы: Бронфман, Бурнштейн, Дубнов, Никаноров, Остросаблин, Павлов, Садеков, Сальников, Юровский

МПК: G01N 3/02

Метки: грунта, нагружения, образцов

...исполнительного механизма 5, блок 4 управления можетвключать в себя серийные таймеры,микроЭВМ, коммутатор на ряд каналов,порты ввода-вывода и печатаюггую машинку как регистратор.Устройство работает следующим образом,Перед началом опьгта оператор включает исполнительный механизм 5, который поднимает фиксаторы 13, закрепленные на нити 12, в крайнее верхнееположение относительно соответствующих полок 7 платформы 2, В соответствии с выбранной программой на фиксаторы 13 укладывают разрезные грузы3. В электрические цепи каждой иэполок 7 включаются сменные резисторы11, соответствующие по величине гру Э145 зам 3. В блок 4 управления вводят программу испытаний. 11 осле начала эксперимента блок 4 управления включает исполнительный...

Номер патента: 1384955

Опубликовано: 30.03.1988

Авторы: Бронфман, Дубнов, Третьяков, Юровский

МПК: G01F 17/00

Метки: образца, объема

...устройства.Устройство содержит загрузочнуюкамеру 1, пневмодоэатор 2 с эластичной мембраной 3, которая делит полость пневмодозатора 2 на надмембранную полость 4 и подмембранную полость5, которая соединена через первый 6.и второй 7 клапаны соответственно с 20ресивером 8, к которому подключенкомпрессор 9, и атмосферой, Надмембранная.полость 4 пневмодозатора.2 сое-"динена с загрузочной камерой 1, Внутри загрузочной камеры 1, выполненной 25благодаря изоляции 10 термоизолированной, на теплообменнике 11 установлен стакан 12 для образца. Прижимная" скоба с винтом 13 служит для герметизации загрузочной камеры 1. Манометр 3014 соединен с загрузочной камерой 1.Устройство работает следующим образом.При закрытом первом клапане 6 иоткрытом втором...

Номер патента: 1383057

Опубликовано: 23.03.1988

Авторы: Бронфман, Гросу

МПК: F24F 13/06

Метки: воздухораспределитель

...раздвигают стеТираж 663ударственного комитета СССР изобретений и открытийЖ, Раушская наб д, 4/5 Заказ Подписи Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная Изобретение относится к области вентиляции и может быть использовано в системах приточной вентиляции с переменным расходом воздуха. 5Цель изобретения - расширение диапазона работы путем обеспечения регулирования расхода и направления потока воздуха.На фиг, 1 изображен воздухораспре делитель, поперечный разрез; на фиг. 2 - то же, со скобами.Воздухораспределитель содержит многоугальный корпус с выполненными в его передней и боковых стенках 1-3 15 выпускными отверстиями 4-6, боковые стенки 2 и 3 присоединены к передней 1 при помощи шарниров 7 и 8, а к задней...

Номер патента: 1325260

Опубликовано: 23.07.1987

Авторы: Бронфман, Бушой, Герман

МПК: F24F 13/06

Метки: вентиляционное, воздуха, подачи

...И. НиколайчУк ТехРед Л.Сердюкова КоРРектоР Н. КоРоль Заказ 3037/34 Тираж 659 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 13252Изобретение относится к вентиляции, может быть использовано для подачи приточного воздуха в помещения различного назначения и являетея усовершенствованием устройства по авт,св, У 737722.Целью изобретения является интенсификация процесса затухания воздушного потока.На чертеже изображено предлагае мое устройство, продольный разрез.Вентиляционное устройство дляподачи воздуха содержит воздуховод 1 с окном 2, в сечении которого перпендикулярно...

Номер патента: 1310682

Опубликовано: 15.05.1987

Авторы: Бараз, Бронфман, Гребцова, Лысов, Майер, Пермитин

МПК: G01N 3/12

Метки: внутренним, давлением, испытания, котельных, прочность, труб

...40, соединенному со штоком 36,Благодаря наличию направляющего упо- Юра 38, входящего н продольный паз37 штока 36, винт 40 получает вращательное движение н осевом направлении. Вместе с винтом 40 и штоком36 перемещается в осевом направлении .15диск 35. При этом диск 35 опускаетсяи отходит от грузов 34, а указатель55 перемещается от датчика 52 к датчику 53, При этом срабатывает датчик 53 и выдает сигнал на первый вход 20первого блока 65 отключения, последний выдает сигнал с первого выходана отключение муфты 45, а с второговыхода - на отключение электропривода 46, При этом шестерни 42 и 44 отключаются от электропривода 46. Останавливается резьбовая втулка 41 шестерни 42, ходовой винт 40, шток 36 идиск 35, При перемещении вниз диска35 грузы...

Номер патента: 1296073

Опубликовано: 15.03.1987

Автор: Бронфман

МПК: A01K 31/00

Метки: животных, помещение, птиц, содержания

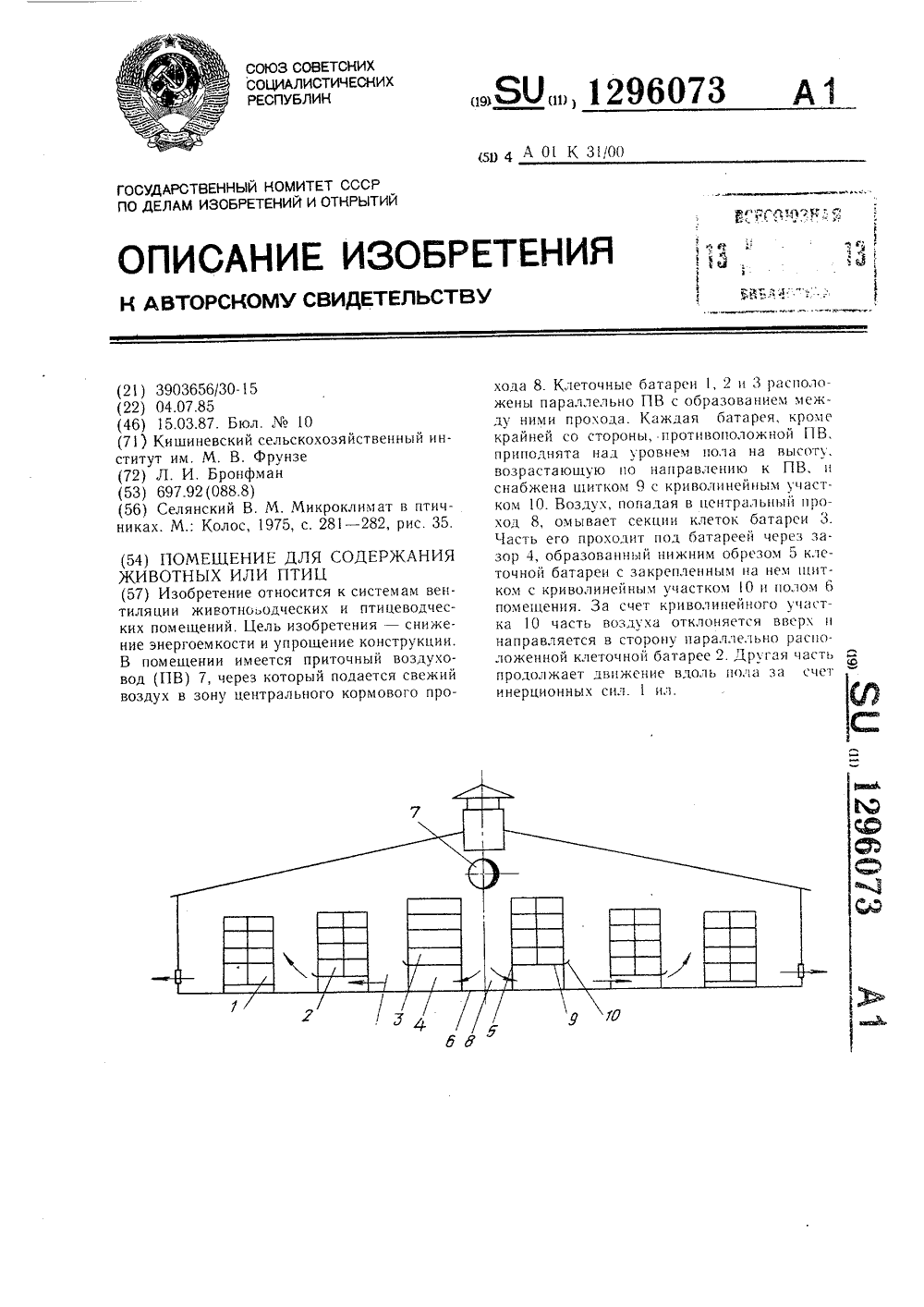

...клеточнымибатареями для содержания животных, например свиней, или птиц.5Цель изобретения - снижение энергозатрат и упрощение конструкции.На чертеже схематически изображено помещение для содержания жи вотных илиптиц, общий вид.Помещение выполнено следующим обраразом,Клеточные батареи 1, 2 и 3 установленына разной высоте с образованием зазора 4между нижним обрезом 5 батареи и полом бпомещения, возрастаюшего к проточномувоздуховоду 7, смонтированному, напримернад центральным кормовым проходом 8.Каждая батарея кроме крайней, со стороны, противоположной проточному воздуховоду, снабжена закрепленным к нижнему ееобрезу щитком 9 с криволинейным участком 10, направленным выпуклой поверхностью от проточного воздуховода.Устройство работает...

Номер патента: 1270597

Опубликовано: 15.11.1986

Авторы: Бронфман, Ронин, Храбров

МПК: G01M 3/02

Метки: герметичность, испытания, полых

...оболочки 6 оставляют сообщающимся с испытательной камерой. Внутреннюю полость изделия 2 вакуу ,ру т с помощью насоса 45 7, а затем откачной системой течеискателя 3. После достижения вакуума Р = 1 - 5 10Па включают и настраивают блок 8 измерения ионного тока течеискателя 3 и оценивают его фоновые показатели осс по пробному газу (например, гелию). Затем по эталонной контрольной течи 9 оценивают чувствительность схемы испытаний, заполняют испытательную камеру 1 от пневмапуль- Ы та 10 пробным газом до испытательного давления Рк,п и определяют суммарную негерметичностьиэделия 2. Если суммарная цегерметичность превышает допустимую, сбрасывают из испытательной камеры 1 пробный газ да давлениявеличину каторага определяют Про ь. с епо формуле....

Номер патента: 1246037

Опубликовано: 23.07.1986

Авторы: Бронфман, Пригода

МПК: G01V 3/18

Метки: каротажа, скважин, сухих, электрод

...резервуара 1 выполнено отверстие 11.в котором установлен редукционный клапан 12, подцерживающийзаданный перепад давления между внут 35ренней полостью резервуара. 1 и окру-,жающей средой. Внутри резервуара .1помещены подпитывающие фитили 13, со"прикасающиеся с упругим контактнымпористым элементом 5. В нижней части40резервуар 1 снабжен заливочным отверстием 14 с пробкой 15 (фиг. 1).Упругий контактный пористый элемент 5 выполнен с пазами 1 б, а изолирующее кольцо 8 - с отверстиями 17,совпадающими с пазами 16 (фиг. 2).Перед началом исследования скваяпгны резервуар 1 через отверстие 14 заполняют электролитом (например, медным купоросом), На упругий контактный50пористый элемент 5 одевают изолирующее кольцо 8 и электрод перемещают кзабою...

Номер патента: 1222989

Опубликовано: 07.04.1986

Автор: Бронфман

МПК: F24F 7/04

Метки: вентиляции, помещений

...вентилятор 8, установленный в проеме 9 стены помещения 1, и шиберы 10, установленные в месте сообщения заборного воздуховода 7 с приточным каналом 2.Заборный воздуховод 7 выполнен в виде двух Ч-образно сообщенных между собой патрубков 11, расстояние Р между которыми равно ширине Н приточного канала 2, а в наклонной части каждого патрубка 11 со стороны выпускных щелей 3 выполнены воздухораспределительные отверстия 12 с заслонками 13. Высота каждого ряда выпускных щелей 3 равна высоте рабочей зоны помещения 1,Устройство работает в режимах, зависящих от периодов года (холодный, переходный и теплый).В холодный период года вентилятор 5 нагнетает подогретый воздух в приточный канал 2. При этом шиберы 10 задвинуты и отсекают патрубки 11 от...

Номер патента: 1211619

Опубликовано: 15.02.1986

Авторы: Бронфман, Королев, Львовский, Ронин, Флоровская, Халанский, Храбров

МПК: G01M 3/04

Метки: герметичность, испытания

...шток 13 ко- З 0 торого связан с подвижным участком 9 панели 7, а также уплотнение 14, размещенное по периметру подвижного участка 9 для герметизации патрубка 2, 35Устройство работает следующим образом.Изделие 6 помещают в испытательную камеру 1, откачивают последнюю с помощью системы 3 вакуумирования, 40 изделие 6 заполняют контрольным газом с помощью системы 5 подачи контрольного газа под давлением и оценивают герметичность изделия 6 по натеканию пробного газа в испыта тельную камеру 1 с помощью системы 4 детектирования утечки. При этом панель 7 обеспечивает высокую чувствительность испытания путем уменьшения десорбции молекул газа, в том 50 числе и контрольного газа, с внутренних стенок испытательной камеры 1 благодаря охлаждению...

Номер патента: 1183606

Опубликовано: 07.10.1985

Авторы: Бронфман, Володин, Рябов, Соколов, Чернавский

МПК: E02D 1/00

Метки: грунта, качества, несвязного, уплотнения

..., 3 . Р 33 Р. 31,с 3131 Р(30 Рс 1 ЧИВс 1 ЮТ к; с(,1131 3 1; 1 с 1 30 и и 3 Б,(скс 10 изр ( 11 и сп рц Г 3 пы(лс)кГ 10 Г(х ;,1), ц ц( б,(е Нзи,. (с)азм(.р цзконс н)ки (ириь(, 3(ри котОрс)и (или(110 (р(цр(нГя Бмегс пакоечцикм.11,)ц (сс( ж,(й 31 с ж НО Ги Гр нта О рсдс- , (я кг(1 кжс 1 и р(1) цз кОце 1(икз, цс ОбхО.(Г 51рОБро(3 1,И,1 И 1;(рс( В бра:(цС, р(д(иртс,ьцо 1.п(с н(нм фиксирован(н)й рки, .(ицзковй для всех з(; (еий 3, 31 +; Ц "И С ОО Г(3(.1 113(ОЦ,.И КОсффЦЦИС Ц 1353 т(Н(И 51 ГР 1 тс( ЦС 1 ССЕ (3,)0. 110;1;ЛнЫМы) с(11 и р ц Гз 3 .(с(бра Ор)(ь(хс.с)В(15(х,5(с( Р 3 1)13с 1 3 Ь( ИР с (1) И К Б ;3С 33 (с, -5 1 О 15 20 25 ЗО 35 симостей ширины наконечника от плотности грунта при разных влажностях и ширины наконечника от...

Номер патента: 1153245

Опубликовано: 30.04.1985

Авторы: Андрианова, Бронфман, Зайцев

МПК: G01M 3/02

Метки: герметичность, испытаний, масс, помощью, спектрометрических, течеискателей

...течейЦель изобретения - повышение надежности испытаний.Указанная цель достигается тем,что согласно способу испытаний нагерметичность изделий с помощьюмасс-спектрометрических течеискателей, заключающемуся в том, что изделие помещают в камеру, откачиваютего и соединяют с течеискателем, регистрируют фоновый сигнал. заполняют,камеру пробным газом, производят выдержку в течение заданного времениа о герметичности судят по изменениюсигнала течеискателя по сравнению сФоновым, перед заполнением камеры газом измеряют давление в наиболее близкой и наиболее удаленной от течеискателя точках изделия, выдержку производят в течение времени Г , выбираемого из соотношения Ч РС= 20 -1Р(1)аобъем внутренней полостиизделия;Б - проводимость внутреннейполости...

Номер патента: 1120198

Опубликовано: 23.10.1984

Авторы: Бронфман, Львовский

МПК: G01M 3/02

Метки: герметичность, испытаний

...объема подают контрольный газ и определяют величину негерметичности, при этом контрольный газ подают под давлением 2.Недостатком известного способа является невозможность одновремен ной герметизации микродефектов.Цель изобретения - обеспечение герметизации микродефектов.Поставленная цель достигается тем, что согласно способу испытаний иэделий на герметичность, заключающемуся в том, что вокруг испытуемого участка изделий создают замкну" тый,объем, вакуумируют полость нэделйя, в полость замкнутого объема подают контрольный газ и определяют величину негерметичности, после опре.деления негерметичности контрольный гаэ в замкнутый объем подают в сме-. си с жидким полимериэующимся герметиком и виде аэрозоля, Фиксируют конец 40 натекания...

Номер патента: 1105772

Опубликовано: 30.07.1984

Авторы: Блох, Бронфман, Дальский, Нехорошев, Нижник, Потиченко

МПК: G01M 15/00

Метки: валопровода, внутреннего, двигателя, испытания, сгорания

...и обратно 23Недостаток данного способа заключается в его условности, отличии отреально возможных в эксплуатации нагружений.Цель изобретения - приближение ус. 40ловий испытаний к эксплуатационнымпутем прохода двигателя неустойчивойзоны оборотов пускового резонанса.Указанная цель достигается тем,что согласно способу испытания валопровода двигателя внутреннего сгорания, заключающемуся в том, что осуще.ствляют многократно нагружение валапутем разгона двигателя с заданнойподачей топлива и последующего тормо жения в заданном диапазоне частотвращения от заданной минимальной дозаданной максимальной и обратно, вкачестве заданной минимальной частоты принимают минимальную пусковую 55частоту вращения, в качестве заданной максимальной...

Номер патента: 1046682

Опубликовано: 07.10.1983

Авторы: Бронфман, Кац, Смолянский, Щербаков

МПК: G01N 33/38

Метки: бетонной, водопоглощения, компонентов, смеси, твердых

...выполнено в виде стакана с жидкостью, размеценного в нем с возможностью вертикального перемещения мерного колокола с поплав ком,полностью погруженным в жидкость, и регистратора положения мерного колокола, сосуд для твердых компонентов. и емкость для жидких компонентов выпоЛнены герметичными и сообцающи- бо мися между собой и с внутренней полостью мерного колокола посредством каналов, причем сосуд для твердых компонентов соединен с емкостью для жидких компонентов двумя каналами, один из которых раэмецен выше уровня заливки жидкости, а другой - у днища,На чертеже представлено устройство для определения водопоглощениятвердых компонентов бетонной смеси,обций вид.Устройство содержит герметическизакрывающийся сосуд 1 для твердыхкомпонентов 2,...

Номер патента: 1022011

Опубликовано: 07.06.1983

Авторы: Бронфман, Кац, Смолянский, Щербаков

МПК: G01N 15/08

Метки: жидкой, материалами, поглощения, пористыми, фазы

...состайил; цемент 1,8 кг, песок 3,5 кг, керамзитовый гравий 2,9 кг, воды 09 л,Ндоотатками способа являются ио 35 ключительно высокая трудоемкость, так как многократно определяются средние Объемные массы бетонной смеси при сио тематическом перемешивании и уплотнении, и низкая точность определЕния водо поглошения В связи с непрерывным иоЗО парением Влах и В процессе многократнофф го перемешивания бетонной смеси и воздухововлечением, происходяпцпю при перемешивании бетонной смеси, особенно ,:на основе пористых заполнителей, и, таким образом, нарушением основного допущения об отсутствии воздушных пор в смеси. Известен также способ определения водопоглощения пористого крупного ъвполнителя из бетонной смеси, заключаю щийся в том, что пробу...

Номер патента: 1012105

Опубликовано: 15.04.1983

Авторы: Бронфман, Кац, Смолянский, Ткачева, Щербаков

МПК: G01N 15/08

Метки: пористого, проницаемости

...давления вовремени при известной температуре опре аеляют среднее количество фильтрата,поступающее в камеру в единицу времени.А затем по времени откачки определяевся количество фильтрата, поступающее вкамеру в процессе откачки, Нестабиль ность работы насоса и гидравлическогосопротивления подводящих линий приводитк нестабильности периода откачки и, квкследствие этого, неправильному определению поступающего в камеру сбора 30 фильтрата флюида. Кроме того, имеетместо погрешность, обусловленная понижением давления в вакуумной линиивследствие конденсации паров.Целью изобретения является повышеПоставленная цель достигается тем,что устройство для определения проницаемости пористого материала, содержащее обойму для закрепления образца, оо...

Номер патента: 1009707

Опубликовано: 07.04.1983

Авторы: Бронфман, Гинзбург, Гольдштейн

МПК: B23Q 3/157

Метки: автоматической, инструмента, смены

...механизма и кри вошипом, причем кривошипный механизмимеет свободный ход до и после осевого перемещения рычага смены инструмента 1 .Это устройство только для автоматической смены инструмента с цилиндрической захватной частью и необеспечивает надежной Фиксации инструмента сУ -образной захватной частью. 25Цель дополнительного изобретения -расширение технологических возможностей устройства путем созданиядвухзахватного рычага, пригодногодля автоматической смены инстумента с различной конфигурацией егозахватной части.Указанная цель достигается тем,что в устройстве для автоматическойсмены инструмента с кривошипным имальтийским механизмами осевого перемещения и поворота двухзахватногорычага смены инструмента, а такжесодержащем кулачок...

Номер патента: 985622

Опубликовано: 30.12.1982

Авторы: Бронфман, Штейнберг

МПК: F24F 13/06

Метки: вентиляции, помещений

...из гибкого материала, на воэдуховоде 1 закреплены поперечные дугообразные направляющие 5 с прорезями б, а тяга 2 присоединена к насадкам 4 и расположена в прорезях б с возможностью перемщения с помощью кривошипно-шатунного механизма 7.Устройство работает следующим образом.При включении электродвигателя (не показан) вращательное движение передается на кривошипно-шатунный механизм 7, который преобразует вращательное движение в возвратно-поступательное движение насадков 4. Так как шатун присоединен шарнирно к тяге 2, то при своем движении по дугообразным направляющим 5 принудительно колеблет возвратно-поступательно насадки 4.При этом воздух из магистрального воэдуховода 1 через насадки 4 поступает в помещение, последовательно(4 А + Гйо) К...

Номер патента: 976377

Опубликовано: 23.11.1982

Авторы: Бронфман, Власов, Кац, Смолянский, Цветкова, Щербаков

МПК: G01N 33/38

Метки: испытания, морозостойкость, строительных

...компрессором10 с помощью трубопроводов 11 и вентиля 12 с электромагнитным приводом.,Емкость 9 содержит водоподъемную трубу 13 с запорным устройством 14 поплавкового типа в ее верхней части.Установленный на трубопроводе 11 электромагнитный вентиль 15 соединяеткомпрессор 10 с воздушными форсун"ками 16, установленными в каналах5 камеры 1. В этих же каналах установлены электронагреватели 17, Вверхней части камеры 1 имеется отверстие 18 для выпуска из нее избытка воздуха, Емкость 9 дополнительно, снабжена сообщающимся с атмосферойэлектромагнитным вентилем 19 и заливной горловиной с предохранительнымклапаном 20,После размещвния образцов в камерв 1 на решетках 2 и пуска программного реле времени включается холодильный аргегат, воздухоохладители...

Номер патента: 963633

Опубликовано: 07.10.1982

Авторы: Бронфман, Милявский

МПК: B21D 43/10

Метки: заготовок, транспортирования

...основании замкнутыхкопиров, по которым совершают возвратно-поступательное движение ролики.На чертеже изображено предлагаемоеустройство.Устройство состоит из линеек 1,связанных с каретками 2 посредствомдвуплечих рычагов 3. Каретки 2 установлены в неподвижных направляющих4. Линейки 1 посредством кронштейнов 5 связаны с роликами 6, совершающими возвратно-поступательное движение по замкнутым копирам 7, оснащенным ограничительными упорами 8-10.Губки 11 захватов выполнены составными и подпружинены для обеспеченияплавного захвата заготовки. Движениеустройству передается через тяги 12и поперечину 13,Устройство работает следующим образом.При приложении к поперечине 13усилия двуплечие рычаги 3 поворачиваются, перемещая линейки 1, которые963633...

Номер патента: 947917

Опубликовано: 30.07.1982

Авторы: Авдеенко, Бронфман, Виткин, Зеленцов, Киневский, Розет

МПК: H01C 1/028

Метки: ограничитель, перенапряжений

...коспозицией и образуют одно целое.К металлическим фланцам 11 крепятсяколонки высоконелинейных резисторов 1.15Нелинейный ограничитель перенапряжений работает следующим образом.В нормальном эксплуатационном режиме на ограничитель воздействуетрабочее напряжение сети частоты 50 Гц.При этом через аппарат протекает определенной величины ток проводимости частоты 50 Гц. Этот ток вызываетперегрев резисторов над температурой наружной среды. Но ввиду относительно малого диаметра отдельных резисторов и наличия кварцевого пескамежду колонками резисторов и фарфоровой покрышкой этот перегрев являетсяминимальным (не более 5 - 10 О). Привозникновении перенапряжения в сети 30нелинейный ограничитель перенапряжений их огарничивает до заданной...

Номер патента: 941806

Опубликовано: 07.07.1982

Автор: Бронфман

МПК: F24F 13/06

Метки: вентиляционная, животноводческих, помещений, шахта

...и площадь живого сечения, уменьшающиеся сверху вниз, корпус 1 снабжен расположенным под ним лотком 16 со сливным патрубком7, а раструб 7 снабжен сливными отверстиями 18 и 19 и дополнительным лотком 20.Вентиляционная шахта для животноводческих помещений работает следующим образом.Разрежение, создаваемое в помегцении вытяжными установками (не показаны), заставляет наружный приточный воздух двигаться через корпус 1 вентиляционной ша.хты внутрь помещения, приводя во вращение ведущую крыльчатку 4, следовательно, во вращение приводится вал 3 с прикрепленными к нему крыльчаткой 5, тарельчатыми дисками 1 - 13 и центробежным регулятором 9. При этом грузы регулятора 9 расходятся и приподнимают запорный клапан 8,создавая зазор между клапаном...

Номер патента: 933822

Опубликовано: 07.06.1982

Авторы: Бронфман, Мальцев

МПК: C25D 19/00

Метки: автоматическая, гальванических, линия, нанесения, покрытий

...25, с диагонально разнесенными по ходу движения,автооператора 3 двух подпружиненныхрычагов 26 и 27, лежащих в однойплоскости, с возможностью из поворота навстречу друг другу,Считывающая головка 14 снабжена горизонтальными клавишами 28, воздействующими на блок контактов, и установлена на механизме, обеспечивающем ее параллельное движение посредством шарнирного параллелограмма 29.и 30, перпендикулярно продольной оси автоматической линии, оси которого закреплены в кронштейне 31, удерживающем считывающую головку 14, и кронштейне 32, закреп 933822ленном на корпусе автооператора 3. Кронштейны 31 и 32 связаны Между собой пружинои 33.Кодовыи датчик 34 положения авто- оператора приводится.в действие с помощью звездочки 35. 5Механизм...

Номер патента: 920471

Опубликовано: 15.04.1982

Авторы: Бронфман, Власов, Кац, Смолянский, Щербаков

МПК: G01N 15/08

Метки: пористого, проницаемости

...фильтрата в парообразное состояние по мере его поступления в объем.Минимальное значение давления паровфильтрата позволяет в широких пределахварьировать их плотность, что в сочетаниис изменением интервала значений давленияначала (верхний предел) и конца (нижнийпредел) откачивания и.изменения температу- з 5ры паров фильтрата обеспечивает получение достаточно малых масс фильтрата водном откачивании и изменение этих масси числа откачиваний в единицу времени вшироких пределах.Пример. При испытаниях стандартного 40образца бетона применена приемная камера для сбора фильтрата объемом 350 см.В камере поддерживается +30. Откачивание фильтрата из камеры производится придавлении паров Рз = 0,03 кгс/см и заканчивается по достижении давления...

Номер патента: 920101

Опубликовано: 15.04.1982

Авторы: Бирюкова, Бронфман, Володин, Кузнецова, Песов, Целиков

МПК: E02D 1/00

Метки: грунта, испытания, сдвиг

...для сдвига с силовым цилиндром и тягой, ролик закреплен на обойме посредством рычага, имеющего верти кальную ось вращения.Рычаг соединен с тягой в плоскости среза грунта.На чертеже изображена предлагаемаяустановка.Установка содержит обойму 1, контактирующую с упорной рамой 2 с помощью ролика 3, укрепленного на обойме посредством рычага 4, имеющего свободное вращение относительно вертикальной оси 5, свободный конец которого находится на уровне920101 формула изобретения ВНИИПИ Заказ 2279/25 Тираж 711 Подписноефилиал ППП Патент, г. Ужгород, ул. Проектная, 4 3плоскости среза целика грунта. К концурычага прикреплена гибкая тяга 6, конецтяги пропущен через отводной роликизакреплен на штоке цилиндра 8.Испытание грунта на сдвиг...

Номер патента: 877433

Опубликовано: 30.10.1981

Авторы: Березницкий, Бронфман

МПК: G01N 33/38

Метки: воздухопроницаемости, строительного

...4. При разрежении воздуха в рабочей камере 1 онапод действием атмосферного давленияприжимается к поверхности изделия,и уплотнением 2 герметизируется наэтой поверхности. После достижениязаданной величины разрежения в рабочей камере 1 вентиль 6 закрывают,но источник разрежения продолжаетработать,Вследствие перепада давления внеи внутри рабочей камеры 1 воздух из. атмосферы начинает проницать внутрькамеры. Если уплотнение 2 полностьюгерметизировало рабочую камеру 1,на поверхности изделия и протечеквоздуха по стыку уплотнения 2 с поверхностью изделия нет, приток воздуха в рабочую камеру 1 повышает вней давление. Одновременно в кольцевой паэ 3 и полость регулятора разрежения поступает атмосферный воздухчерез дроссель 10. Скорость...

Номер патента: 866356

Опубликовано: 23.09.1981

Авторы: Бронфман, Штейнберг

МПК: F24F 13/06

Метки: вентиляционное, воздуха, подачи, приточного

...цель достигается тем, что устройство снабжено дополнительными крыльчатками с лопастями, выпускные окна расположены по всей длине воздуховода, а крыльчатки установлены в воздуховоде в зоне окон и каждая из них снабжена обечайкой, имеющей по крайней мере одно отверстие, площадь которого равна площади выпускного окна, при этом лопасти крыльчатйи выполнены поворотными. устройство для поздуха содержитого поперечного ными окнами 2 и устаыльчатку 3 с ло866356 Формула изобретения Составитель О. ТишинаТехредЛ,Пекарь Корректор М. Пожо Редактор А. Шандор Тираж 827 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Заказ 8050/61 Филиал ППП Патент, г. Ужгород, ул. Проектная,...
