Стенд для моделирования деформаций подрабатываемых оснований сооружений

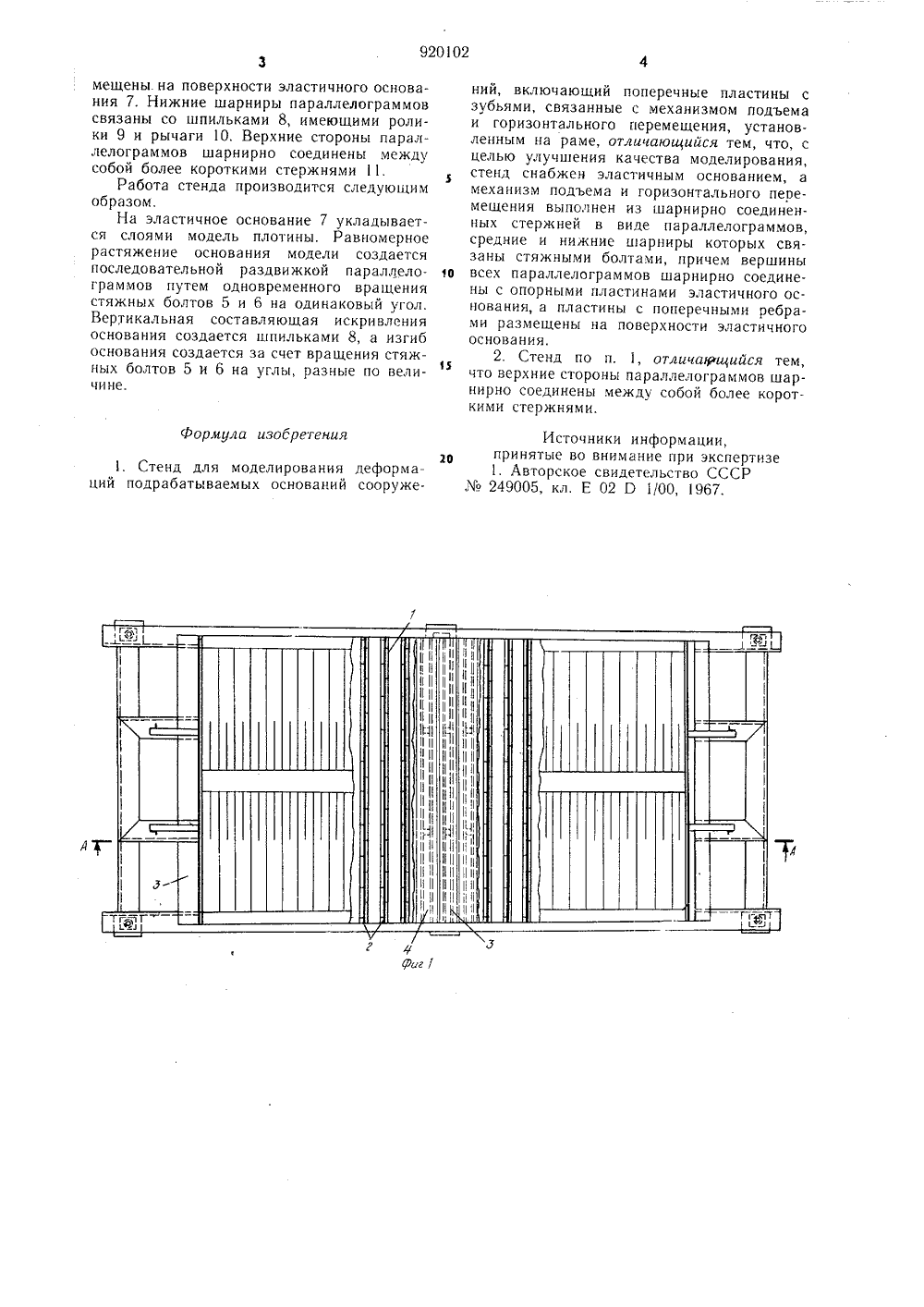

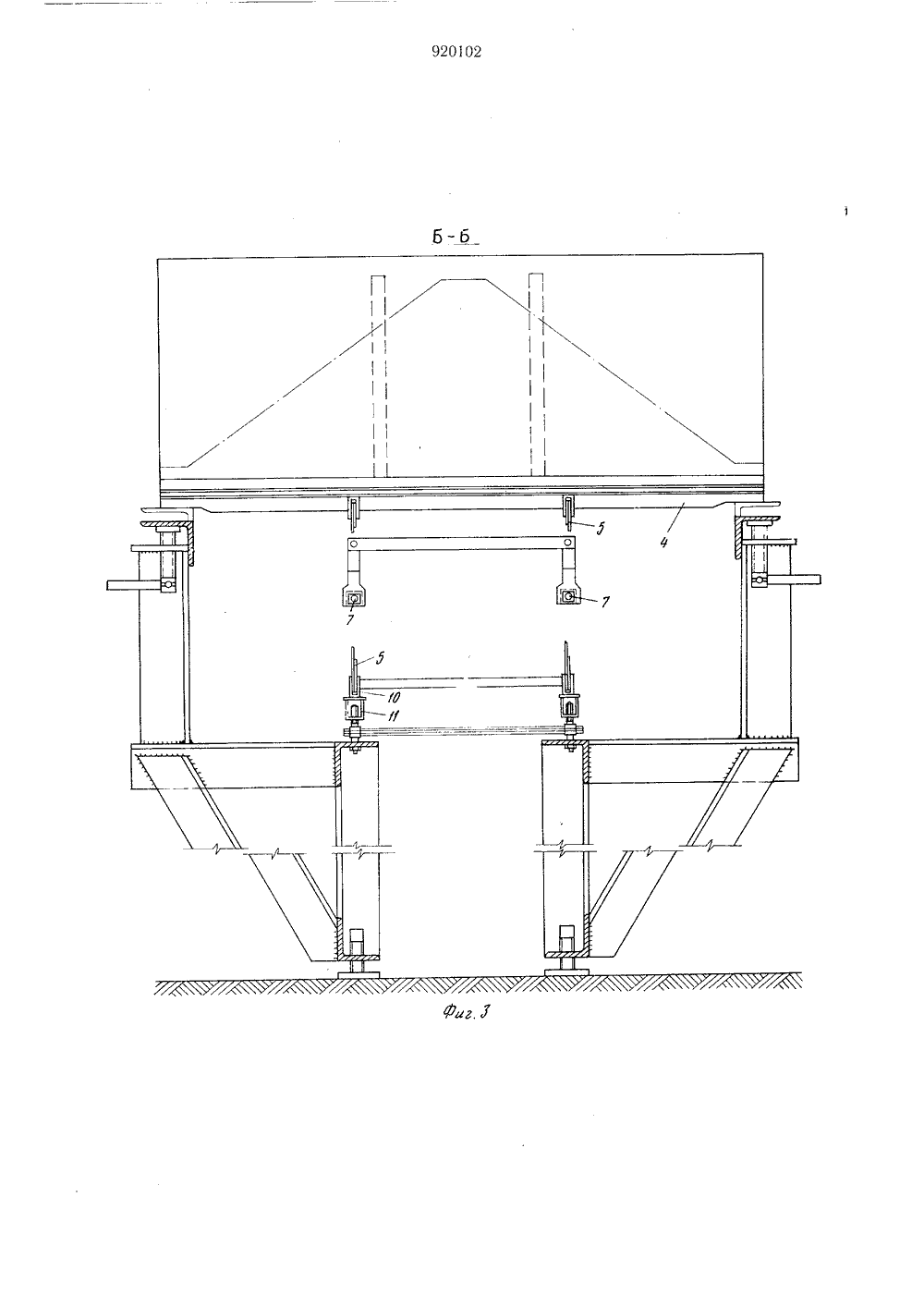

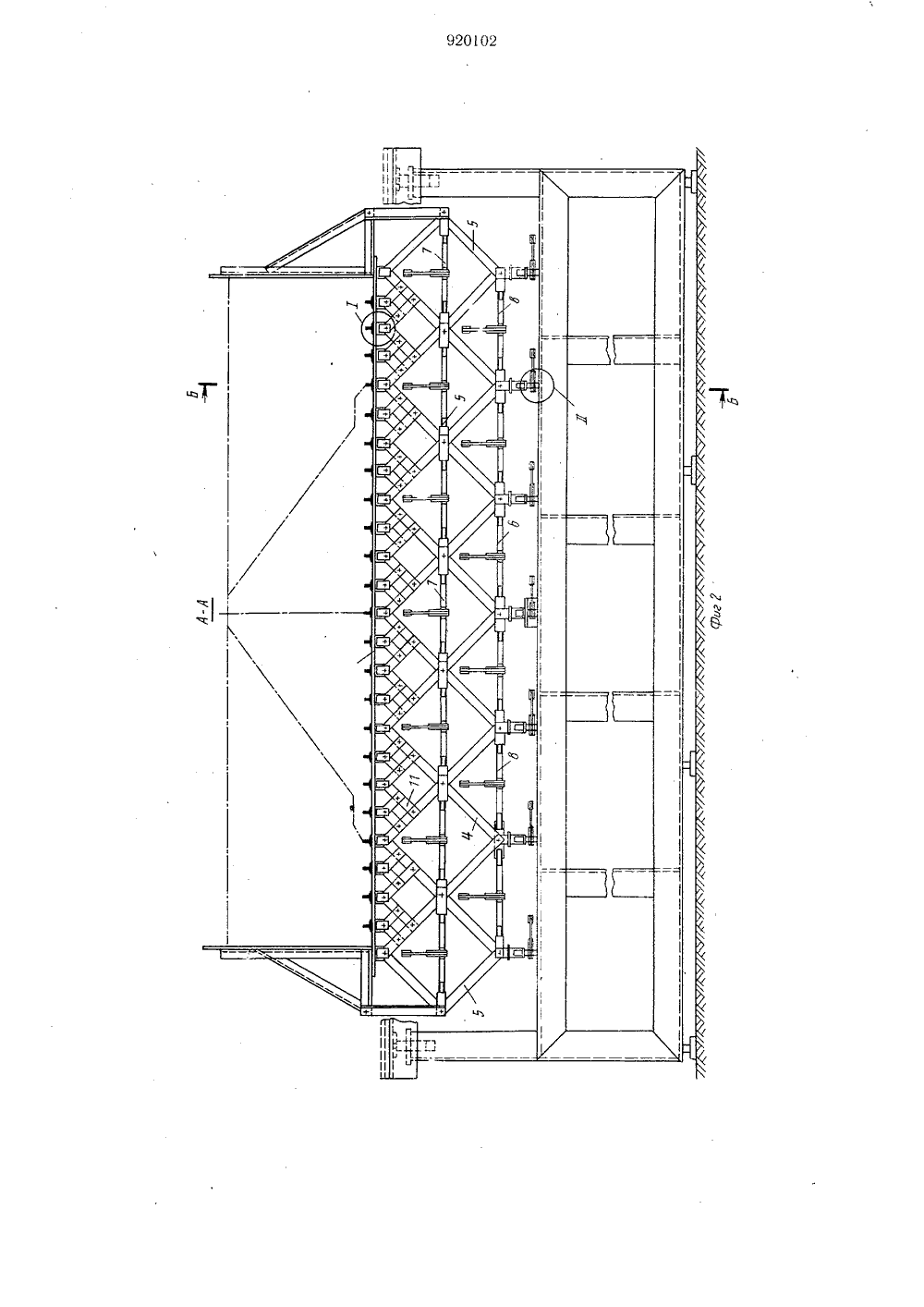

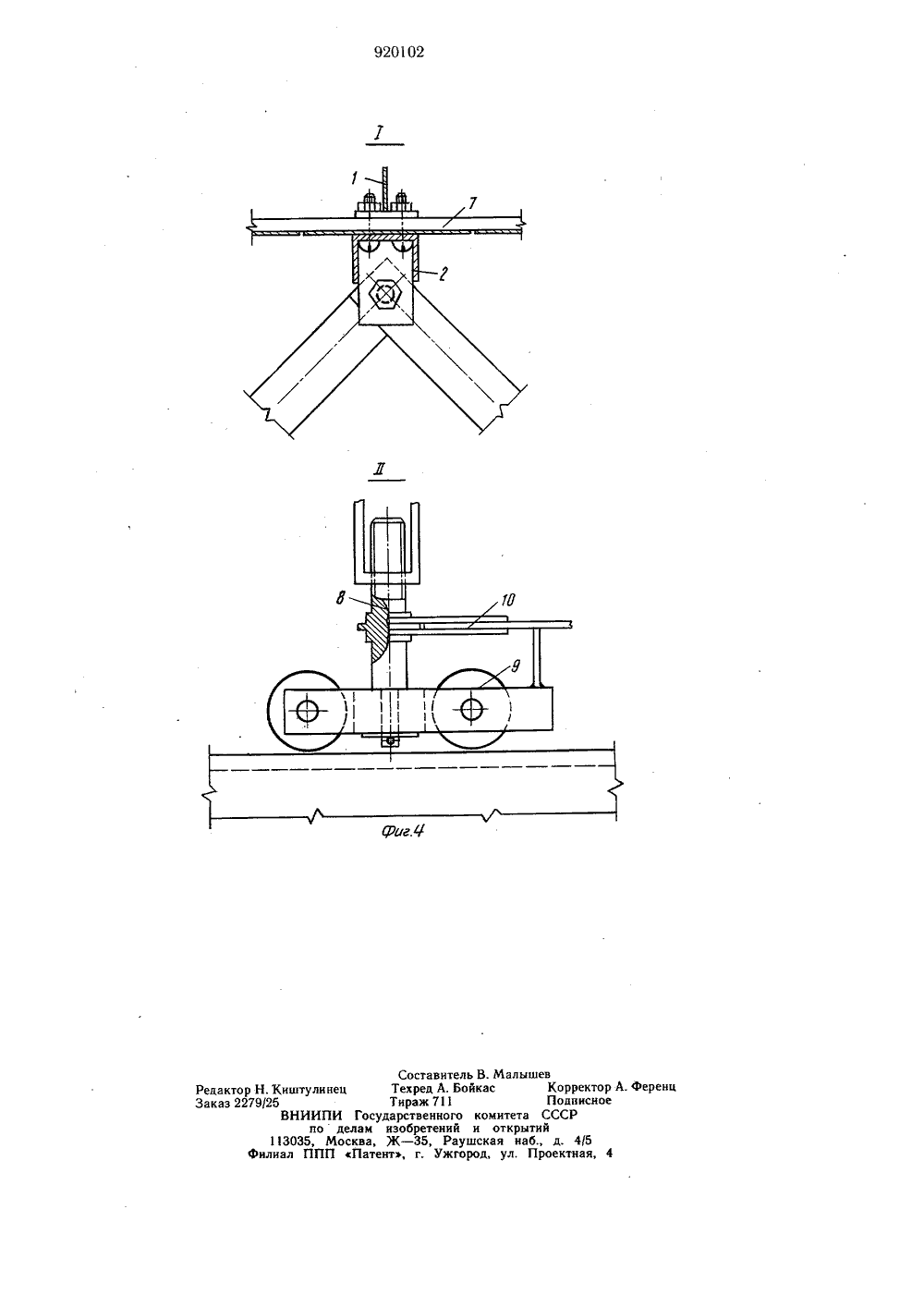

Союз СоветскихСоциалистическихРеспублик ДЕТЕЛЬСТВ АВТОРСКОМ(61) Дополнительное к авт. свид-ву . - (22) Заявлено 30.04.80 (21) 2944863/29 М КлЕ 02 О 1/О аявки. -с присоедин Гоеударстеенный комитет 3) Приоритет -юллетень14 3) УДК 624исания 25.04 аркеви зобретени фС"й Е. енинградский ордена Ленина политехни институт им, М. И. Калинина Заявител 54) СТЕНД ДЛЯ МОДЕЛИРОВАНИЯ ДЕФОРМАЦИЙ ПОДРАБАТЫВАЕМЫХ ОСНОВАНИЙ СООРУЖЕНИЙ 2 Изобретение относится к экспериментальной механике грунтов, а именно к оборудованию, позволяющему исследовать влияние оседания основания на изменение напряженно-деформированного состояния моделей грунтовых плотин.Известен стенд для моделирования деформаций подрабатываемых оснований сооружений, включающий поперечные пластины с зубьями, связанные с механизмом подъема и горизонтального перемещения, установленным на раме 1.Недостатком этого стенда является невысокое качество моделирования из-за отсутствия уплотнений между пластинами и резких перегибов основания.Цель изобретения - улучшение качества моделирования.Цель достигается тем, что стенд для моделирования деформаций подрабатываемых оснований сооружений, включающий поперечные пластины с зубьями, связанные с механизмом подъема и горизонтального перемещения, установленным на раме, снабжен эластичным основанием, а механизм подъема и горизонтального перемещения выполнен из шарнирно соединенных стержнеи в виде параллелограммов, средние и нижние шарниры которых связаны стяжными болтами, причем вершины всех параллелограммов шарнирно соединены с опорными пластинами эластичного основания, а пластины с поперечными ребрами размещены на поверхности эластичного основания.Верхние стороны параллелограммов шарнирно соединены между собой более короткими стержнями.На фиг. 1 изображено предлагаемое устройство в плане; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; фиг. 4 - узлы 1 и 11 на фиг. 2.Стенд для моделирования деформаций подрабатываем ых оснований сооружений содержит поперечные пластины с зубьями 1, шарнирно связанные через элементы 2 с механизмом подъема и горизонтального перемещения, установленным на раме 3, причем механизм подъема и горизонтального перемещения выполнен из шарнирно соединенных стержней 4 в виде параллелограммов, средние и нижние шарниры которых связаны стяжными болтами 5 и 6, причем вершины всех параллелограммов шарнирно связаны с пластинами 1, а пластины 1 раз920102 Формула изобретения мещены. на поверхности эластичного основания 7. Нижние шарниры параллелограммов связаны со шпильками 8, имеющими ролики 9 и рычаги 10. Верхние стороны параллелограммов шарнирно соединены между собой более короткими стержнями 11.Работа стенда производится следующим образом.На эластичное основание 7 укладывается слоями модель плотины. Равномерное растяжение основания модели создается последовательной раздвижкой параллелограммов путем одновременного вращения стяжных болтов 5 и 6 на одинаковый угол. Вертикальная составляющая искривления основания создается шпильками 8, а изгиб основания создается за счет вращения стяжных болтов 5 и 6 на углы, разные по величине. 1. Стенд для моделирования деформаций подрабатываемых оснований сооружений, включающий поперечные пластины с зубьями, связанные с механизмом подъема и горизонтального перемещения, установленным на раме, отличающийся тем, что, с целью улучшения качества моделирования, стенд снабжен эластичным основанием, а механизм подъема и горизонтального пеоемещения выполнен из шарнирно соединенных стержней в виде параллелограммов, средние и нижние шарниры которых связаны стяжными болтами, причем вершины 1 о всех параллелограммов шарнирно соединены с опорными пластинами эластичного основания, а пластины с поперечными ребрами размещены на поверхности эластичного основания.2, Стенд по п. 1, отличающийся тем,что верхние стороны параллелограммов шарнирно соединены между собой более короткими стержнями. Источники информации,принятые во внимание при экспертизе. Авторское свидетельство СССРЮо 249005, кл. Е 02 Р 1/00, 1967.Редактор Н. КиштулинецЗаказ 2279/25ВНИИПИпо д13035, Мофилиал ППП Составитель В. МаТехред А. БойкасТираж 711Государственного комителам изобретений и откква, Ж - 35, РаушскаяПатент, г. Ужгород, ул
