Плотина из грунтовых материалов

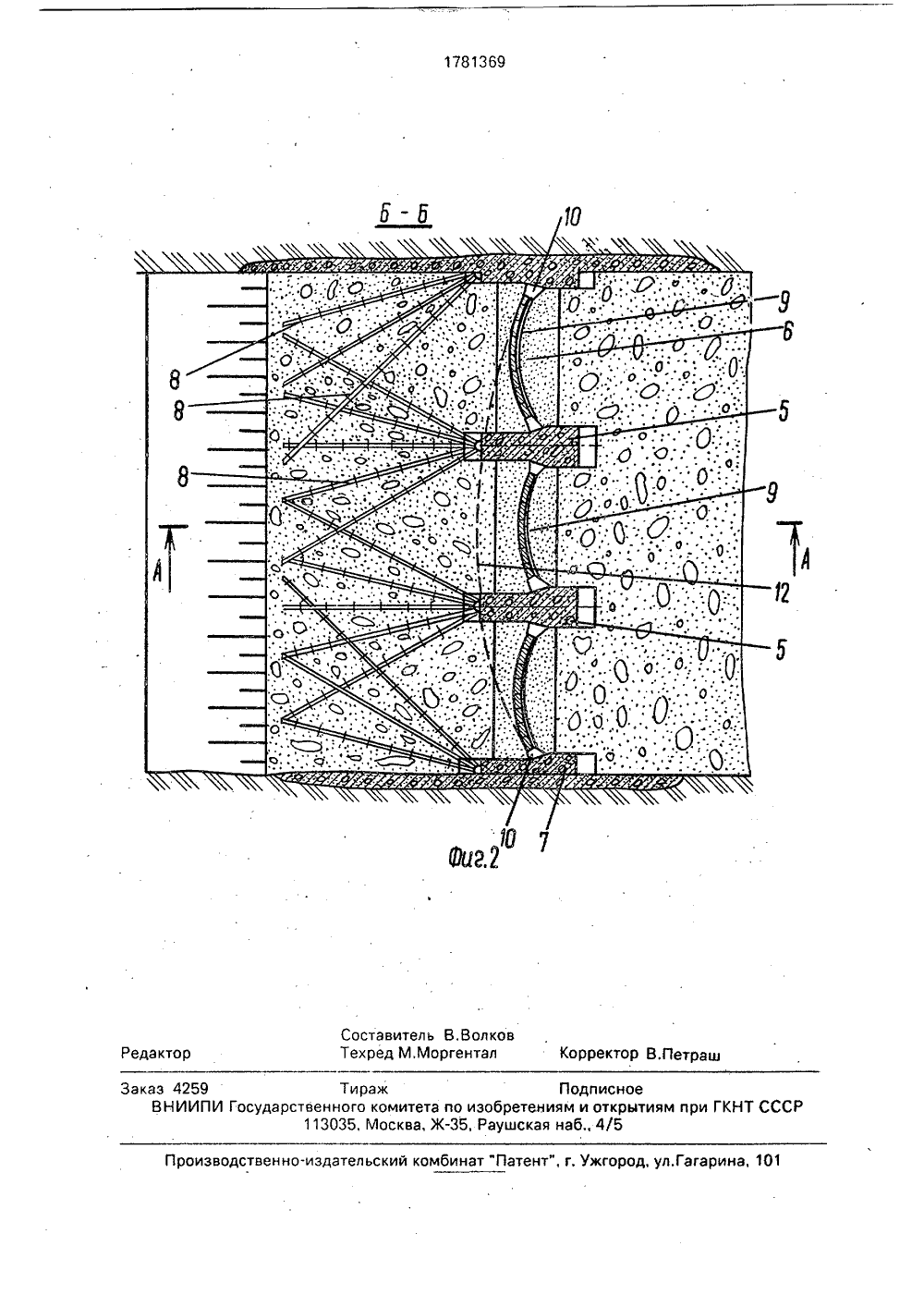

ОЮЗ СОВЕТСКИХОЦИАЛИСТИЧЕСКЕСПУБЛИК 1369 А 2 В 7/06,(5 ЕНТНО ГОСУДАРСТВЕННОВЕДОМСТВО ССПИСАНИЕ ИЗОБРЕТВТОРСКОМУ СВИДЕТЕЛЬСТВУ тивофи щество ховую зоны 3 рагму и в виде сторон контрф форсы диафра плотин жена а пучков контрф техническом лотин с про 1(56) Авторское свидетельство СССРМ 1242567, кл. Е 02 В 7/06, 1985,Авторское свидетельство СССРМ 1576638, кл. Е 02 В 7(06, 1988,(54) ПЛОТИНА ИЗ ГРУНТОВЫХ МАП:РИАЛОВ(57) Использование: в гидростроительстве при возведении и 2льтрационными диафрагмами. Суизобретения; плотина включает вер и низовую 2 призмы, переходные и 4, противофильтрационную диаф сборных элементов, выполненную арок 6, обращенных выпуклостью в у верхнего бьефа и опирающихся на орсы 5 и береговые устои 7. Контр и арки 6 противофильтрационной гмы размещены в массиве грунта ы. Верховая прйзма 1 плотины снабрмирующими элементами 8 в виде гибких анкерных тяг, сходящихся к орсам и закрепленных в них. 2 ил.Изобретение относится к области гидротехнического строительства и может быть использовано при возведении плотин из грунтовых материалов, в конструкции которых использованы в качестве противофильтрационных элементов асфальтобетонные диафрагмы,Цель изобретения - повышение надежности работы плотины, снижение ее водо- непроницаемости и материалоемкости,На фиг. 1 показана плотйна, разрез А-А на фиг, 2; на фиг. 2 - то же разрез Б-Б на фиг, 1.Плотина состоит из верховой 1 и низовой 2 призм, включает грунты переходных зон 3 и 4 и диафрагму из сборных элементов, выпуклую в сторону верхнего бьефа, Плотина снабжена контрфорсами 5, которые встроены в тело плотины преимущественно перпендикулярно ее продольной оси, Диафрагма грунтовой плотины в плане выполнена составной из отдельных арок 6, ко- торые сопряжены с контрфорсами 5.и береговыми устоями 7.Верховая призма 1 поярусно снабжена армирующими поясами, которые выполнены в виде гибких анкерных тяг 8, например, из канатов, Тяги размещены в каждом ярусе пучками, причем в каждом пучке тяги сходятся лучами к контрфорсам и прикреплены к ним.Между каждой отдельной аркой 6 и грунтом переходной зоны 4 помещена прослойка материала 9, набухающего от воды, а в местах сопряжения арок 6 с контрфорсами 5 и с береговыми устоями 7 установлены короба 10 и в эти короба помещен материал 9, набухающий от воды,На фиг, 1 нанесена пунктирная линия 11 наиболее опасной поверхности скольжения (оползания) дткоса,На фиг, 2 нанесена пунктирная линия 12 условно изображающая диафрагму известной конструкции,Плотина работает следующим образом, Под действием напора воды происходит деформация плотины и диафрагмы в горизонтальном направлении и вследствие арочного эффекта возникает обжатие диафрагмы в горизонтальном направлении. Так как диафрагма выполнена из сборных элементов, то благодаря обжатию диафрагмы повышается ее надежность при воздействии сейсмических и других динамических нагрузок, Так как диафрагма выполнена из отдельных арок, то напор воды, благодаряарочному эффекту, передается на контрфорсы, и воспринимается ими. В определеннойстепени на контрфорсы оказывают противодействие и тяги 8, заанкеренные в грунте5 верховой призмы и прикрепленные к контрфорсам. Так, при осадке грунта верховойпризмы они передают на контрфорсы определенное усилие, но главное их назначениесостоит в том, чтобы воспрепятствовать воз 10 можному оползанию откоса по поверхностиобозначенной линией 11.Таким образом, благодаря тому, что втело плотины встроены контрфорсы и появилась возможность выполнить диафрагму15 не по линии 12, а составной из отдельныхарок, которые сопряжены с контрфорсами,повысилась ее надежность и водонепроницаемость вследствие возможности обеспечения необходимой "арочности", При этом20 ось противофильтрационного элемента стала более прямолинейной и это привело кснижению материалоемкости плотины.Благодаря тому, что пояса усиления выполнены в виде гибких тяг, расположенных.25 поярусно пучками и соединенных с контрфорсами, повысилась противооползневаябезопасность откоса верховой призмывследствие появившейся возможности на.дежного закрепления гибких тяг к контр 30 форсам. Это позволяет повыситькоэффициент устойчивости откоса при одном и том же его заложении,3540455055 Формула изобретения Плотина из грунтовых материалов, включающая верховую и низовую призмы, усиленные поярусно размещенными армирующими поясами, и противофильтрационную диафрагму из сборных элементов,выполненную между береговыми устоями, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности в работе плотины, снижения ее водопроницаемостй и материалоемкости, противофильтрационная диафрагма выполнена составной из отдельных арок, обращенных выпуклостью в сторону верхнего бьефа, и снабжена контрфорсами,установленными в теле плотины преимущественно перпендикулярно к ее продольнойоси, причем арки противофильтрационной диафрагмы сопряжены с контрфорсами и береговыми устоями, а армирующие пояса выполнены в виде сходящихся в направлении к контрфорсам и закрепленных в них пучков гибких анкерных тяг,17813 б 9 Составитель В.ВолкоТехред М,Моргентал Редактор ррект траш аз 4259 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям и113035, Москва, Ж, Раушская наб., 4/5 КНТ СС Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10
