B64F — Самолетное оборудование на аэродромах или палубах авианосцев
Самоходный подъемник для подвозки и подъема спец груза на самолет
Номер патента: 132139
Опубликовано: 01.01.1960
Автор: Копылов
МПК: B64F 1/32
Метки: груза, подвозки, подъема, подъемник, самолет, самоходный, спец
...1 под осями 10 и 14 установлены ходовые винты 15, вращение которых производится от двигателя подъемника. На осях 10 и 14 имеются фланцы 16,. на которые при вращении винтов 15 опираются опорные подшипники неподвижно установленных кронштейнов 17, вследствие чего вращение винтов 15 вызывает перемещение рамы 1 вдоль осей колес подъемника.На задней оси 14 рамы установлена длинная втулка 18, наружная поверхность которой выполнена в виде цилиндрической шестерни, находящейся в зацеплении с шестерней 19 ходового вала 20 двигателя подьемника.Передняя ось 10 рамы выполнена поворотной при помощи шестерни 21, находящейся в зацеплении с зубчатым сектором 22 кронштейна передней оси 10 и соединенной поворотным валом 28 с рулевым колесом 24.На...
Установка для разборки передних и главных ног шасси самолета
Номер патента: 133354
Опубликовано: 01.01.1960
Автор: Коробейников
МПК: B64C 25/02, B64F 5/00
Метки: главных, ног, передних, разборки, самолета, шасси
...передней ноги производится захватывающими рычагами 23, которые охватывают цилиндрамортизатора и работают на растяжение ри включении цилиндров 24с помощью крана 12, Штоки 25 цилиндров 24 упираются в днище цилиндра амортизатора и весь механизм движется с помощью каретки 26по направляющим, стягивая рычаг или траверсу, Для удобства демонтажа главной ноги стол 27 поворачивается цилиндром 28 после включения крана 6, при этом механизм съема рычага главной ноги и трагсрсы, в целях предохранения от резких ударов, запирается гидрозапором 29. Согласование цилиндра 28 и гидрозапора 29 достигается постановкой демпферов 30 и 31. Упорные гайки демонтируются сменымключами и шестеренчатым полуавтоматическим ключом 32, приводимым во вращательное движение...
Устройство для буксировки самолетов
Номер патента: 133761
Опубликовано: 01.01.1960
Автор: Хохлов
МПК: B62D 13/04, B64F 1/22
Метки: буксировки, самолетов
...ца котором расположены валики 4 замкового устройства. Замковое устройство, монтируемое в обойме 5, подсоединенной к поворотной части 6 передней стойки шасси самолета, включает в себя два силовых крюка 7 ц 8, синхронность работы которых обеспечивается соединительной тягой 9.На хвостике крюка 7 расположен упор 10, в который упирается защелка в вцдс трехплсчего рычага, запирающая посредством крюков 7 и 3 узел 3 сцепления фермы с обоймой 5 устройства, чем обеспечивается возможность передачи б ксирово 1 ной сил)з( 1 а 1 оворотцую часть 6 передней стойки шасси. Защелка 1 посредством тяги 9 шарнирно соединена с двуплсчим рычагом 12 и управляется тросами 13 и И, подсоединенными к защелке 11, рычагу 12 и к хомутам 15 раскоса шасси цлц другцм...
Док для ремонта самолетов
Номер патента: 133762
Опубликовано: 01.01.1960
Авторы: Голубев, Измирян, Израецкий, Королев, Михайлова
МПК: B64F 5/00
Метки: док, ремонта, самолетов
...на трубчатыхопорных колоннах б вспомогательные рабочие платформы 7, 8, 9, 10, 11,и основной платформы 12, несущей на направляющих рельсах подвижной арочного типа мост 18, предназначенный для проведения работ вверхней части фюзеляжа по всей его длине.Носовая секция 1, предназначенная для обслуживания фюзеляжа сбоков и сверху, имеет подъемное устройство 14 для подъема носовоцчасти фюзеляжа и грузовой лифт 15 с электроприводом для спуска иподъема предметов оборудования.Средняя секция 2, состоящая из правой и левой частей, предназначена для обслуживания центроплана самолета, двигателя, основногошасси и его гондолы, а также щитков, имеет устройство 1 б для подъемавоздухозаборников, электромеханический подъемник 17 для демонтажаи монтажа...
Упорно-тормозное устройство под колесо самолета
Номер патента: 135762
Опубликовано: 01.01.1961
Автор: Филиппов
МПК: B64F 1/16
Метки: колесо, самолета, упорно-тормозное
Станок для растяжки сотовых конструкций
Номер патента: 135763
Опубликовано: 01.01.1961
Автор: Валеев
МПК: B64F 5/00
Метки: конструкций, растяжки, сотовых, станок
...с) СРСД)1(1 Ч с)(.ТИ )И НТс 1 СТс 1 )О;3 ЛС 13 с 1:3 С ЗЛО К с) 1, К(ГГОР а ЯЕ,1(.3 1)ОЛ 3 ЕОБ 10 ЦСП Ь ( И ПРЕДО.;1)с)1)ИТЕЛ ЬНМ)0 З 13(ЗДОЧКМ / БЗ;)1) )10 Л(ПСТБ) СТ 110)СПСДСТБОМ с)ЕРссс 1)ОГО )СД) 1(ТОРЯ (с) С 11 РИБОДс)ЯМ ЭЛСК РО; 1)И 1 ТСЛ, М 9.О П я 1,") с 113як)П;И М с 1)ОСредСТБО.) БНТс 1 Бром(ГсОТСИ ЛБС К З рСТ- ЕИ 10 ПЗ 1271,)с.)ОГсс).сГН)я" Г 071 С)БОК, КООс Ь)( С Ос Тоя с 1:,3 1 я с) яг ФЛО; ) - МНЬГК МСТ 1103 СТБ 11 С ЛЕ 1)нсонс)М)3 12;Г)51 К)рСГ)ЛСНИ 51 СОТОБО 10 ПЗЕсТ:) 13 1 с ПОЛБИЖПЫЕ 4 И ИЕ 30 Д 3 К)3 эК) П:Т;)ПГ. 11 Р)сЧем 1.ЯП;) ЛС,З(1 Г)с)М с:ПЬ 1( мстпо:Гствс 1 71 своими еос)с(1) 111(птс 51 к ц)тс) )1 Я)1 1 3 и ).1) 0 "1:,и н)е ШТс 1 ПГ 1 11 ПСс".ЕцЗГОТС 5 ИО Нс 1 П)1)Б,15310 ци) Пязс 1 М 1 с) ре)ОК 10 ПС....
Способ прессования изделий с клееной слоистой оболочкой и упругим заполнителем
Номер патента: 137015
Опубликовано: 01.01.1961
Авторы: Аничкин, Заславский, Ковалев, Целиков
МПК: B64F 5/00
Метки: заполнителем, клееной, оболочкой, прессования, слоистой, упругим
...в пресс-форме оболочка с упругим заполнителем перед прессованием.Изделение, состоящее из оболочки 1 из слоистых материалов, например, из стеклопластины, клеящего вещества и заполнителя 2 из легкого упругого материала, например, из пенопласта, изготавливают из заготовки, выполненной непосредственно в пресс-форме по следующему технологическому процессу.В каждую половину пресс-формы 3 и 4 закладывают необходимое количество слоистого материала и клеящего вещества и обжимают под давлением жестким технологическим сердечником 5. После этого обе половины пресс-формы разнимают, жесткий технологический сердечник заменяют упругим заполнителем 2, имеющим объемные расчетные припуски на усадку до номинальных размеров и окончательно прессуют до...
Способ изготовления криволинейных сотовых конструкций
Номер патента: 142883
Опубликовано: 01.01.1961
МПК: B64F 5/00
Метки: конструкций, криволинейных, сотовых
...нагреваемыми спиралями или при помощи печей сопротивления.,о ф 2883- 2 -Одновременно с нагревом полотнища с лентами прижимают друг к друг с помощью дрФкимных колодок б, на которые действует сила Р через рычажное устройство 7.После тоо как описанным выше способом полотнища будут склеены в пакет, он разрезается в соответствии с необходимой толщиной. Сотовую форму получаот при растягивании пакета в направлении, перпендикулязейплосфкости полотнищ, и дальнейшем отверждении, для чегопроизводится пропитка пакета термореактивной смолой.Кроме описанного порядка выполнения операций, может быть применен и другой, при котором каждое полотнище или каждую ленту наклеивают в отдельности при отдельной обработке давлением, нагревом и...
143575
Номер патента: 143575
Опубликовано: 01.01.1961
МПК: B64F 5/00, G01M 19/00
Метки: 143575
...давлением и необходимом количестве, состоит из насосных станций, системтрубопроводов, охлаждения, смазки и поддавливания в баках и зарядки гидроаккумуляторов, а также агрегатов для управления и контроля.С помощью регуляторов давления во всех трубопроводах можнодля каждого исследуемого силового привода устанавливать давлениелюбой величины до 220 ат с точностью +:10 ОО от номинального. Всеуправление и контроль за насосным оборудованием осуществляетсядистанционно с пультов механика и экспериментатора,При моделировании на стенде отдельных режимов полета с участием профессиональных летчиков роль самолета на стенде играет интегратор, получающий сумму сигналов от потенциометров на выходныхштоках силовых приводов моделируемой системы...
Оптическое проекционное устройство
Номер патента: 143666
Опубликовано: 01.01.1961
Автор: Пикуль
Метки: оптическое, проекционное
...выпускаемых в настоящее время ламп. Осветитель содержит циркониевуюгазоразрядную лампу 12, например, типа ДАЦили ДРШиэллиптический рефлектор И, дающий концентрацию светового потока внужном месте, Второй фокус рефлектора и будет являться источникомизлучения световой энергии из точки,Предлагаемая проекционная система является самоюстирующейсяи обеспечивает возможность проектирования на плоский, цилиндрический или сферический экраны с диффузным отражением, Разрешающаяспособность зависит только от размеров точечного источника света.Для получения реального впечатления от изменений курса, крена,тангажа обязательным условием является совмещение центра вращения зеркальной модели с точечным источником света независимо от положения модели в...
Док для ремонта самолетов
Номер патента: 145139
Опубликовано: 01.01.1962
Авторы: Голубев, Измирян, Израецкий, Колодин
Метки: док, ремонта, самолетов
...применить его для внеангарного ремонта и технического обслуживания самолетов.Для этой цели док оборудован разборными консольной конструкции кровлей и боковыми укрытиями, несущими элементами которых является силовой каркас дока.На фиг, 1 схематически изображен вид дока сбоку; на фиг, 2. то же, вид спереди.Док состоит из следующих основных элементов конструкции: основной крыши 1, подвешенной консольно при помощи тросов 2 к опорным колоннам 3, задней секции дока 4, средней секции 5, переднсй секции б и боковых укрытий 7, которые являются разборными и позволяют осуществлять быструю установку самолета в док,По заключению Государственного проектно-изыскательного и научно-исследовательского института ГВФ Аэрофлота предлагаемое устройство...
145420
Номер патента: 145420
Опубликовано: 01.01.1962
Метки: 145420
...которой облицована специальными звукопоглощаюшими кассетами.Глушитель состоит из эжектора 1, диффузора 2, выходной камеры 3 и отбойника 4. Диффузор 2 является основной частью глушителя и предназначен для уменьшения скорости выхлопной струи двигателя. В диффузоре установлены три преобразователя о, б и 7, которые обеспечивают беспрерывное течение газа в диффузоре и способствуют145420затуханию шума в глушителе. Действие преобразователей основано на увеличении масштаба турбулентности и переведения спектра шума струи в более высокочастотный, который интенсивнее затухает в облицованном канале. Выходная камера 3 предназначена для дополнительного поглощения шума.Отбойник 4 предназначен для отклонения струи газа вверх от бетонной дорожки...
Устройство для перемонтажа колес и узлов шасси самолетов
Номер патента: 146654
Опубликовано: 01.01.1962
Автор: Иванов
Метки: колес, перемонтажа, самолетов, узлов, шасси
...колесами 10 и пульта 11 управления.При проведении монтажно-демонтажных и погрузочно-разгрузочных операций рамка 8 совершает вертикальное перемещение захватов 7, поворачиваясь относительно оси 12, рамка 4 перемещается вместе с рамкой 3 в направлении, перпендикулярном продольной оси тележки 1, а рамка 5 поворачивается вместе с первыми двумя относительно оси 18. Поворот захватов 7 относительно осей 14 осуществляется при взаимодействии реек 15 с зубчатыми колесами 1 б Для перегрузки колеса 17 захваты 7 разводятся, поворачиваясь относительно осей 18, охватывают колесо 17 и снова сводятся Необходимое поло146654жение колеса 17 при монтаже достигается тем, что посредством трособлочной системы 19 зажимы 8 вместе с колесом 17 совершают...
Щетка
Номер патента: 146656
Опубликовано: 01.01.1962
МПК: A46B 13/06, B64F 5/00
Метки: щетка
...и закрытых крышками 6, ворса 7 из хребтовой щетины или заменителя с витками 8, расположенными спирально по корпусу 4, обрезиненных роликов 9 и рукоятки,При очистке поверхности 10 самолета щетку перемешают по ней за рукоятку на роликах 9, одновременно подавая под нее сквозь наконечник 3 струю горячего воздуха, которая, отражаясь от поверхности 10, приводит цилиндрическин корпус 4 во вращательное движение. Образующаяся за счет таяния снега и льда жидкость используется для очистки поверхности 10 самолета от грязи, а для лучшего отмывания масляных пятен под ворс 7 дополнительно подается эмульсия. Подвод эмульсии может быть осуществлен сквозь рукоятку щетки. В зависимости от кривизны очищаемой поверхности 10 и толщины слоя снега и льда...
Подъемник для самолетов
Номер патента: 147456
Опубликовано: 01.01.1962
...7 и 8 между собой сосудов 9, 10 и 11 (камер) с жидкостью. В камерах шарнирно смонтированы поплавки 12, 13 и 14, взаимодействующие с сельсинами 15, 1 б и 17. Управление подъемником осуществляется с пульта 18. Датчики устанавливаются на штоках подъемников в горизонтальной плоскости, параллельной самолетуЕсли при подъеме самолета 19 шток какого-либо из подъемников опережает штоки других подъемников, то соответственно меняется уровень жидкости в датчике опережающего штока. При этом поплавок через сельсинную связь отключает электропривод (на чертежах не показан) данного подъемника до тех пор, пока все датчики, закрепленные на штоках, не установятся в одной горизонтальной плоскости.Наличие гидравлической следящей системы обеспечивает...
Стенд для моделирования визуальной ориентировки летчика при взлете и посадке самолетов
Номер патента: 150017
Опубликовано: 01.01.1962
Авторы: Калинин, Лисовский, Матвеев, Молотков, Трудко
Метки: взлете, визуальной, летчика, моделирования, ориентировки, посадке, самолетов, стенд
...4, и представляет собой корпус б, в котором смонтированы пять платформ 7, 8, 9, 10 и 11, покоящихся на подшипниках 12, 18, 4, 15 и 1 б, что позволяет вращать платформы в горизонтальной плоскости с помощью приводов 17, 18, 19, 20 и 21 независимо одну относи. тельно другой, На платформах 7, 8, 9, 10 и 11 расположены диапозити. вы 22, 23, 24 и 25 с изображением отдельных элементов аэродрома. Электрические напряжения, выходящие с электронной модели 2 и поступающие на исполнительный механизм 3, поступают на приводы 17, 18, 19, 20 и 21, которые перемещают платформы 7, 8, 9, О и 11 с рас. положенными на них диапозитивами 22, 23, 24 и 25,В нижней части корпуса б расположено проекционное устройство 4, с помощью которого суммарное изображение с...
Самоходная моечная лашина
Номер патента: 151571
Опубликовано: 01.01.1962
МПК: B64F 1/36
Метки: лашина, моечная, самоходная
...подъема 10 и моечной щеткой 11 цилиндрической формы с капроновой набивкой.Подъемный стол с моечным устройством под 15 нимается и опускается гидроцилиндрами 12(на 1,3 - 3,5 м от уровня земли),Моющая жидкость из бака 13 подается подщетку 11 вихревым насосом 14, вращающимся от коробки отбора мощности 4 через цеп 20 ную передачу 15. Постоянный рабочий контакт щетки 11 собрабатываемой поверхностью поддерживается рычажно-шарнирным механизмом с пру жинными компенсаторами. Нижние рычаги 16(см. фиг, 2) закреплены неподвижно на валу 17 в опорах 18 основания подъемного стола 9.Верхние рычаги 19 соединены шарнирно с нижними рычагами 1 б и с ползуном 20 в на правляющей 21. Траверса 22 поддерживаетсятягами 23 и служит основанием для установки...
152803
Номер патента: 152803
Опубликовано: 01.01.1963
Метки: 152803
...выводят собачки из зацепления. Оба штока идут вниз вместе. Когда наружный шток полностью опустится, шарик 20,сядет на штырь 21, огкроется полость и внутренний шток начнет опускаться. Таким образом ликвидируется опасность перемещения внутреннего штока вверх при одновременном опускании наружного.Гидроподъемник имеет расчетную грузоподъемность 5000 кг, легкс переводится из транспортного положения в рабочее и обратно.Предмет изобретения1. Двухступенчатый телескопический гидроподъемник, выполненный в виде вертикально расположенного силового цилиндра, закрепленного на треноге, установленной на колесах с аутриггерами, отличающийся тем, что для плавного подъема и опускания самолета, внутри силового цилиндра размещены храповиковые штоки,...
153014
Номер патента: 153014
Опубликовано: 01.01.1963
МПК: B64F 5/00
Метки: 153014
...14, фильтра окончательной очистки возлуха 15 и автоматического влагомера (б. Кроме того, элементы этой системы включены в сеть холодильной установки 5 и сеть продувки 10. Электронагреватель 4 выполнен из проволочных и пластинчатых электронагревателей с регулируемым накалом рабочего тела. Холодильная установка 5 состоит нз компрессоров и испаритсля фреона 6, установленного внутри камеры. Иоцизатор атмосферы 7 нахолится цал камерой в контейнере с изотопом кобальта 60, который заключен в свинцовую капсулу со створом излучения, перекрытым свинцовыми раздвижными крыльями, которыми рсгулирустся интенсивность облучения. Внутри камерных озоцаторов применен таунлссцл-разряд для озоцировация разреженного чистого сухого воздуха камеры....
154138
Номер патента: 154138
Опубликовано: 01.01.1963
МПК: B64D 37/14, B64F 5/00
Метки: 154138
...1 и меняет оздухом .же под ора зволяет очищ ь топливные итель емкосте жидкости и ее вытяжным ва нагнетающего остная смесь, иотлипаров на куумньп воздух в венти бака удаляется в спе йниками), расположен ста е предусмотором.вакуумное и вентилвытяжно ус оиство.На п ый све ом отсос едвижнои тележке смон илятором нагнетания 2,ОПИСАНИЕ К АВТОРСКОМ ованы электромотор 1, соединен- электродвигатель 3 с вентилято До 1 Я 1 ЗЯВентиляторы имеют связь с атмосферой через сетку в задней стенке тележки и снабжены гофрированными рукавами подачи воздуха 5 и отсоса топливных остатков б. Рукав отсоса жидкости изготовлен из керосиностойкой прорезиненной ткани со спирально-распорной пружиной и специальными уловителями (отбойниками) 7, которые имею. форму...
154478
Номер патента: 154478
Опубликовано: 01.01.1963
МПК: B64F 1/32
Метки: 154478
...рельсы, на котора, что обеспечивает вдвигание бочек, ь кабины самолета.ажная схема устройства для погрузки ю кабину самолета; на фиг. 2 - схема а фи;. 3 - схема узла промежуточной :ема замка, стыкующего лоток с под М 154478Все устройство для погрузки (выгрузки) бочек состоит из лотка 1, подвижной фюзеляжной опоры 2 и рельс д.Лоток имеет задние роликовые опоры 4 и промеяуточные роликовые опоры 5, причем задними опорами он устанавливается в гнезда подвижно-поворотной каретки б грузовой тележки 7, а промежуточными роликовыми опорами опирается на сьемпые кронштейны 8.Лоток снабжен боковыми поручнями,9, складывающимися во время погрузки при перекатывании через них бочек 10. Для фиксации оочек от смещения по лотку устанавливаются колодки...
155102
Номер патента: 155102
Опубликовано: 01.01.1963
МПК: B64F 1/02
Метки: 155102
...самолета 3.На концах амортизаторов имеются головки подвижных блоков 4. На некотором расстоянии от силовых элементов установки параллельно ВПП в шахматном порядке по отношению к подвижным блокам неподвижно закреплены блоки 5. Кроме того, с обеих сторон ВПП устанавливаются тормозные, например фрикционные, барабаны б и неподвижные блоки 7.Концы рабочего троса 8 закреплены в магазинах (на чее показаны), расположенных в силовых элементах. Трос охвать155102 движные и неподвижные блоки, а также тормозные барабаны. Причем тормозные барабаны обвиваются тросом в несколько витков, чем обеспечивается их надежное сцепление.При посадке самолет, например, гаком (на чертеже не показан) захватывает рабочий трос, протянутый поперек ВПП, и при...
157136
Номер патента: 157136
Опубликовано: 01.01.1963
МПК: B64F 5/00, G01M 19/00
Метки: 157136
...вертолетов.Ча чертеже изображен один из возможных вариантов конструктивной схемы стенда.157136В раме 1 стенда с помощью фланца трубы 2 смонтирован корпус 3 механизма нагружения. Внутри трубы 2 проходит ведущий вал 4, вращающий через поводок 5 тарелку испытуемого автомата перекоса 1 последний устанавливают на основании стенда; на чертеже показан штрихпунктирными линиями) и картер б планетарного редуктора.К корпусу 3 с помощью серег 7 присоединены цилиндры 8, внутри которых проходят загрузочные штоки 9 с пружинами 10, сочлененные с тягами 11 поворота лопастей. В картере б редуктора размещены центральная неподвижная шестерня 12 и два ряда сателлитов 13 и 14 с эксцентриками 15. Эксцентрики через дифференциальные рычаги 1 б и качалки 17...
158210
Номер патента: 158210
Опубликовано: 01.01.1963
МПК: B64F 5/00
Метки: 158210
...подъемная ферма с откидной площадкой и замк 1 гутым кое 1 вейером, имеюпим крючки для подвески кресел.Для сообщения конвейеру прерывистого движения предусмотрен механизм с электроприводом, управляемый от двух пультов, расположенных на верхней и никней частях фермы, Для подъема и опускания (ре 1 мы 1 Отктдпой площадки пртхеиены механизмы с гидрав,ичсским приводом.Передвижной транспортер рассчитан на 50 - пассажирских кресел. Для передвикения его можно т трокару.158210 линдрами для подъема и опускания фермы (на чертеже не показан), подкосы 6, каретка 7, гидробак (на чертеже не показан) гидроопоры 8, блокирующий концевой выключатель 9 конвейера кресел, концевой выключатель 10 рабочего положения фермы.На ферме 2 смонтирован цепной...
163082
Номер патента: 163082
Опубликовано: 01.01.1964
МПК: B64F 1/04, B66F 19/00
Метки: 163082
...изображена конструктивная схема транспортировочного шасси-подъемника, которое состоит из неподвижного цилиндра 1, подвижной стойки 2, диффузора 8, телескопического трубопровода 4, трубопровода 5, штока 6 подъемника, опирающегося на пятку 7. На нижнюю часть подвижной стойки надета ось каретки 8, к которой шарнирно прикреплена качающаяся каретка 9. Неподвижный цилиндр соединен шлиц-шарниром 10 с осью каретки. Азотная камера заряжается через кран 11. Прямой и обратный ход штока осуществляются подачей давления через крапы 12 и 13.Для разворота каретки шасси подводится давление от крана 12 через трубопровод 5 в камеру 14 прямого хода подъемника; при достаточном отрыве колес шасси от полотна дороги вынимается легкосъемный болт...

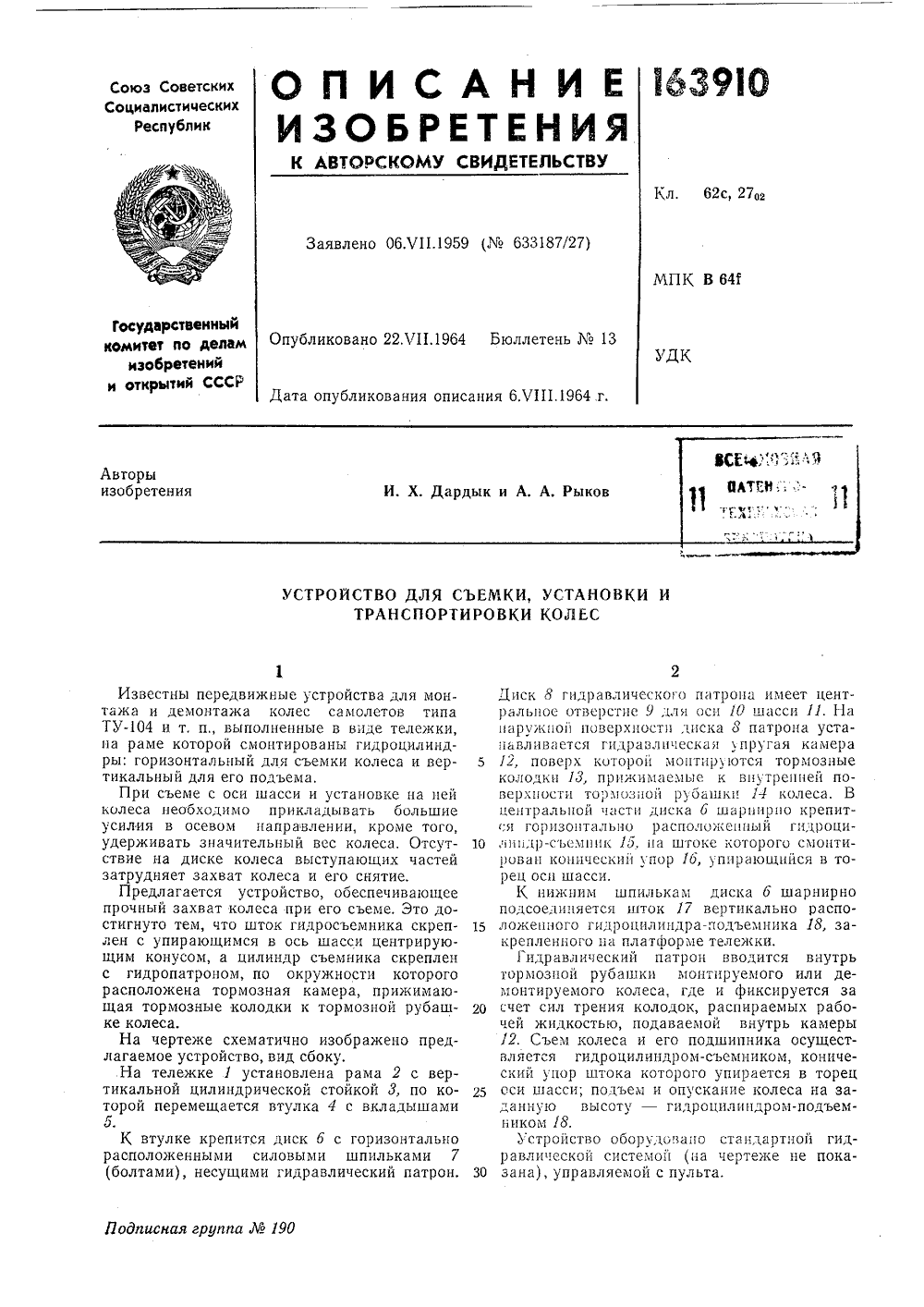

163910
Номер патента: 163910
Опубликовано: 01.01.1964
МПК: B64F 5/00
Метки: 163910
...крепится диск б с горизонтально сположенными силовыми шпильками 7 олтами), несущими гидравлический патрон. Диск 8 гидравлического патрона имеет центральное отверстие 9 лля осн 10 шасси 1. На наружной поверхности лиска о патрона устанавливается гидравлическая упругая камера 5 12, поверх которой монтнрются тормозныеколодки 13, прижимаемые к внутренней поверхности тормозной рубашки 14 колеса. В центральной части диска б шарнирно крепится горизонтально расположенный Гндроци лннд 1)-сьех 1 ййк 1 б, на штоке которого смонтирован конический упор 16, упирающийся в торец осн шасси.К нижним шпилькам диска б шарнирноподсоединяется шток 17 вертикально распо ложенного гидроцилиндра-подъемника 18, закрепленного на платформе тележки.Гидравлический...
Зарядный штуцер
Номер патента: 164531
Опубликовано: 01.01.1964
Авторы: Заболотский, Михайлов
МПК: B64F 5/00, F16L 37/248
...часть зарядного штуцера с д ржит пружину 7, втулку 8, гайку 9 и два направляющих винта 11.На цилиндрической части втулки 8 имеются два пазовых выреза 14, расположенных на диаметрально противоположных сторонах, которыми втулка 8 скользит по цилиндрической части винтов 11 как по направляющим, Б торцовой части втулки 8 (со стороны бор тового штуцера 1) имеются два шипа 1 Б,которыми втулка, в закрытом положении, входит в зазор (на чертеже не показан), образуемый фланцами бортового штуцера 1 и корпуса отъемпой части 4, и таким образом5 препятствует отворачиванию бойонетногозамка.Соединение и разведение зарядного штуцера происходит следующим образом.При оттягивании за гайку втулки вверх и 20 повороте ее влево от положения, когда...
Аэродромный автомобильный кондиционер
Номер патента: 164538
Опубликовано: 01.01.1964
Авторы: Данилов, Каргина, Кондратьев, Нистратоь, Попова, Смирнов, Степанова
Метки: автомобильный, аэродромный, кондиционер
...перекачи вается чсрез масляно-воздушный радиатор иохлаждается продуваемым наружным воздухом, Охлажденная гидросмесь подводится к гидропомпе, которая создает давление в системе и по подсоединенным рукавам подает 15 гидросмесь на объект с давлением 120 аги итемпературой пе выше + 70 С. Все три конгура работают одновременно,Контуры воздушно-спиртовой и гидравлический могут работать раздельно. Все три кон тура собраны в единую систему общим монтажом с единым питанием. Холодилыю-фреоновая установка, как и силовая, является обьединенпой и обслуживает одновременно воздушный и спиртовоп контуры, Воздух, подл ваемый по второму рукаву воздушного контура, может бьть использован для выдавливания спирта из спиртового контура объекга.На чертеже...
Монтажное устройство для кессонных насосов
Номер патента: 166247
Опубликовано: 01.01.1964
Авторы: Аринушкин, Зансохов, Носоцов, Полиновский
МПК: B64D 37/00, B64F 5/00
Метки: кессонных, монтажное, насосов
...окно (вид по стрелке Б на фиг. 1).В корпусе 1 монтажного устройства, имеющем окна 2, установлен кессонный насос 3. С внешней стороны корпуса предусмотрена цилиндрическая крышка 4 с окнами б, форма и размеры которых соответствуют форме и размерам окон корпуса, Крышка имеет зубчатый сегмент б, который связан с шестерней 7, приводимой во вращение извне через выводной степень 8. ени ных насооженнымитем, что, ъема кесиз баков, кой с окразмерам атым сег- иводимой ля кессонрасполчаюигеесвки илитопливакой крышформе ие, и зубчерней, пржнем. Подписная груггга М 1 вторызобретения Л. С. Аринуш Заявитель Организация Г В корпусе монтажного устроиства предусмотрены уплотнения 9 для создания герметичности по перекрывным окнам. Уплотнения могут быть...
Укрытие для самолета
Номер патента: 174083
Опубликовано: 01.01.1965
Авторы: Вишн, Дубровский, Ференец
МПК: B64F 1/36, E04B 1/342
...вид и обеспечиваетхорошую освещаемость рабочих мест.10 Передняя торцовая часть укрытия может закрываться утепленной брезентовой шторой илиспециальными кассетами, В том и другом случае предусмотрено механическое открываниес помощью электрической лебедки.15 В задней торцовой части укрытия установлены металлические ворота для транспортировки узлов и деталей самолета.Для закрытия проемов под крылья смонтированы специальные щитки из стеклопластика 20,5. Управление щитками производится с помощью включения гидравлических кранов, гидросистемы, которые связаны с цилиндрами 4подъема щитков.Внутри укрытия смонтирована электриче ская лебедка, которая с помощью цепной передачи вводит или выводит самолет из укрытия.Для точного движения...
