Пикуль

Номер патента: 1070774

Опубликовано: 20.01.2006

Авторы: Ефремов, Кресяк, Кудашов, Пикуль, Романов, Рощин

МПК: B21H 1/06

Метки: кольцепрокатный, стан

Кольцепрокатный стан по авт. св. № 298173, отличающийся тем, что, с целью повышения качества изделий путем устранения изгибов типа "восьмерки" или конусности, он снабжен дополнительным опорным роликом с ребордами, двуплечим рычагом и упругим элементом, причем опорный ролик установлен на рычаге, один конец которого шарнирно закреплен на станине, а другой связан со станиной с помощью упругого элемента, а также дополнительно соединен гибкой связью с приводом перемещения упорного ролика.

Номер патента: 2005201

Опубликовано: 30.12.1993

Автор: Пикуль

МПК: F03B 13/14, F03D 3/00

Метки: бриз, волновая, электростанция

...кромкой понтонной секции способствуют удержанию колеса в расчетном режиме действия даже при значительных изменениях уровня акватории; позволяют автоматически сохранить подьемность указанной секции постоянной в условиях меняющейся водной массы на борту,При этом можно избежать и чрезмерной раскачки понтона при увеличенных волнах за счет того объема понтонной секции, кото. рый находится под гермоперегородкой. Демпфером этих. вертикальных колебаний являются вода, которая циклически перетекает в полость и обратно через щелевое окно, и сама перегородка, которая для этого имеет пологий наклон,Чтобы крыльевая секция при напоре замерзшего покрова на берег имела.возможность выскальзывать боковые стенки плавучей секции выполнены плоскими и...

Номер патента: 2002681

Опубликовано: 15.11.1993

Автор: Пикуль

МПК: B64F 1/02

Метки: аппарата, летательного, предстартового, разгона

...профилю опорной поверхности колеса, на свободном конце снабжены грузами,На фиг,1 показана трамплинная горка с тележкой на горизонтальной прямой, на фиг,2 - тележка и горка в поперечном разрезе по шарнирной оси межсекционного. сцепления узла; на фиг,З - принципиальная схема взаимодействия тележки с ледовыми направляющими горки и с гибкими тормозными лентами,Двухсекционная тележка изображена в упрощенной - трехосновкой компоновке, Она состоит из передней 1 и задней 2 секций, При этом ось 3 серединных опор качения - колес 4 является еще и единой осью шарниров межсекционного узла сцеплейия.Трампликная горка имеет направляющие колес в виде рельсового пути 5 (см.фиг.1), с которым сопрягаются тележные опоры качения на начальном и...

Номер патента: 2001841

Опубликовано: 30.10.1993

Автор: Пикуль

МПК: B64C 35/00

Метки: взлете, гидросамолета, глиссирования, посадке, рвпи

...гидросамолета, причем подавать зти газовые струи начинают одновременно как по курсу глиссирования, тэк и в противоположном направлении.Отключают же первыми струи курсового направленИя, если выполняется взлет и сразу после отрыва поплавковой части от воды, и струи, обращенные в сторону самолетного хвоста в момент касания упомянутой части о водную поверхность, при посадке.Предварительный подогрев воздушной струи осуществляется для уменьшения массового расхода, Высокоскоростная струя используется для того, чтоб начальная скорость ее существенно превосходила взлетную скорость аппарата. Только в этом случае можно ожидать достаточное воздействие на волну. Выполнить данное требование с помощью небольшого турбореактивного двигателя сложности...

Номер патента: 1800090

Опубликовано: 07.03.1993

Автор: Пикуль

МПК: B63B 35/44, F03B 13/10

Метки: земсан, льдах, плавания, платформа, энергетическая

...16 снизу, а поток "м" вторгается во фронтальные каналы оголовка "в", В результате этого в каналах заборника возникают водяные струи, часть из которых закручивается сразу; часть же струй сперва меняет направление тока только в вертикальных плоскостях, повертываясь вокруг кромки "о" раструба 10. Следом данные струи эжектируют водную среду в заборник со стрелке "ш".Все из упомянутых струй слйваются в тракте 12 в единый крученный поток, который поступает на лопатки турбинной крыльчатки 6. Одновременно иэ каналов фронтального сектора водоотводящего оголовка вниз истекает широкая струя, она деформируется набегающим потоком и преобразуется в ложкоподобную струю - козырек "у". Этот жидкий козырек и эжектирует воду из шахты 5 по стрелке "н",...

Номер патента: 1784529

Опубликовано: 30.12.1992

Автор: Пикуль

МПК: B64F 1/02

Метки: аппарата, летательного, предстартового, разгона, ртпи

...горку 4 с нэпрэвляющими 5 для опор качения б тележки и додолнительными нэпрэвляюшими 7 под опорную поверхность скольжения 8 телекки 1, Тележка имеет узлы для сцепления и автоматического рэсцепления с летательным аппаратом, э опорная поверхность 8 выполнена с ножеподобным гребнем 9, под который в напрэвляющей 7 предусмотрен центрирующий желоб 10, Тележка 1 также оснащена двигательной установкой й системой торможения, например турбовинтовым двлгэтелем с реверсом тяги,Трэмплиннэя горка 4 вдоль траектории разгона имеет начальный П, переходный С и заключительный Т участки. Нэ начальном участке уровень направляющих скольжения 7, выполненных в виде, нэпример, ледяной дорожки, расположен ниже опорной по.; рхности скольжения, напрймер лыж...

Номер патента: 1775295

Опубликовано: 15.11.1992

Авторы: Девятов, Крикунов, Пикуль, Сидоренков, Тенищев, Чеснаков, Шепелевич

МПК: B28B 21/54

Метки: изделия, каркаса, относительно, положение, проектное, сердечника, трубчатого, установки, формы

...пластинчатыми распорными элементами, шарнирно смонтированными в кронштейнах опорного кольца, причем высота дополнительных пластинчатых распорных элементов превышает высоту основных распорных элементов, имеющих опорные выступы, контактирующие с прижимным кольцом сердечника.На.фиг,1 изображено приспособление, общий вид, вид сверху; на фиг,2 - вид А на фиг.1; на фиг,З - разрез Б-Б на фиг.1; на фиг.4 - разрез В - В на фиг.З,Приспособление для установки каркаса трубчатого изделия в проектное положение относительно сердечника формы. содержит опорное кольцо 1, на котором смантировасны проушийы 2 для зацепления приспособления грузоподьемным механизмом; защитное кольцо 3. защищающее от зацепления спиралей каркаса 4 за проушины 2 при надвижке...

Номер патента: 1770208

Опубликовано: 23.10.1992

Автор: Пикуль

МПК: B63B 1/10

Метки: баян, полупогружное, судно

...секторе тора и обращена вогнутостью в сторону носа судна,Рабочий орган на ходу судна при волнезасасывает воздух сверху при помощи двояковогнутой пластины и, улавливая ветровой поток с любого румба посредствомвоздушных каналов верхней части надводного корпуса, нагнетает этот воздух в каналы и сопла, что расположены в нижней частитора, откуда воздушная масса горизонтальными струями воздействует на волны, накатывающиеся на борт,На фиг,1 изображено предлагаемое судно; на фиг,2 - то же, вид сверху.Полупогружное судно имеет расширенный подводный корпус 1 и надводный корпус 2, соединенные между собой узкимпилоном 3, причем надводный корпус выполнен в форме тора, в нижней части которого расположены каналы й и сопла впределах кругового зазора...

Номер патента: 1062308

Опубликовано: 30.09.1992

Авторы: Головин, Гончаренко, Дмитриев, Колпаков, Маслов, Пикуль

МПК: C23C 14/36, H05H 1/24

Метки: генератор, импульсный, плазмы, углеродной

...приведена схема импульсного генератора углеродной плазмы,Генератор состоит из графитового расходуемого катода 1, графитового анода 2 и системы поджига, содеркащей дополнительный кольцевой графитовый электрод 3, графитовый кольцевой поджигающий элеквставкой 5,.и кольцевой анод б поджига, охватывающий с зазором катод 1 генератора. Дополнительный электрод (катод) 3 системы поджига имеет конусообразную поверхность, причем нормаль к каждой точке этой поверхности пересекается с торцовой рабочей поверхностью катода 1 генератора, Поверхность анода б поджига, обращенная к дополнительному электроду 3 системы поджига, также имеет коническую форму. Геометрия электродов 3 и 4 системы поджига такова, что экранируется . внутренняя поверхность...

Номер патента: 1765492

Опубликовано: 30.09.1992

Автор: Пикуль

МПК: F03D 3/04

Метки: ветродвигатель

...суживающи еся кверху и в направлении турбины спи ральные каналы К, Причем указанны заборник еще снабжен вертикальными пластинами 7 и направлякщим кольцом 8, расположенным концентрично раструбу так, что его вогнутая стенка с круговым зазором охватывает скругленную кромку С упомянутого раструба. Пластины же установлены в радиальных плоскостях и каждая из них контактирует с вогнутостью направляющего кольца и ниже плавно сопрягается с соответствующей перегородкой воздухозаборника, образуя каналы е. Вал турбины при этом кинематически связан с ротором электрогенератора 9. Причем кольцо 8 по своей высоте и меньше высотного размера Р входов спиральных каналов, а по внутреннему диаметральному размеру Д превышает габаритный диаметр Дэ оголовка...

Номер патента: 1761970

Опубликовано: 15.09.1992

Автор: Пикуль

МПК: F02B 29/06

Метки: внип-1б, внутреннего, двигатель, двухтактный, сгорания, средства, транспортного

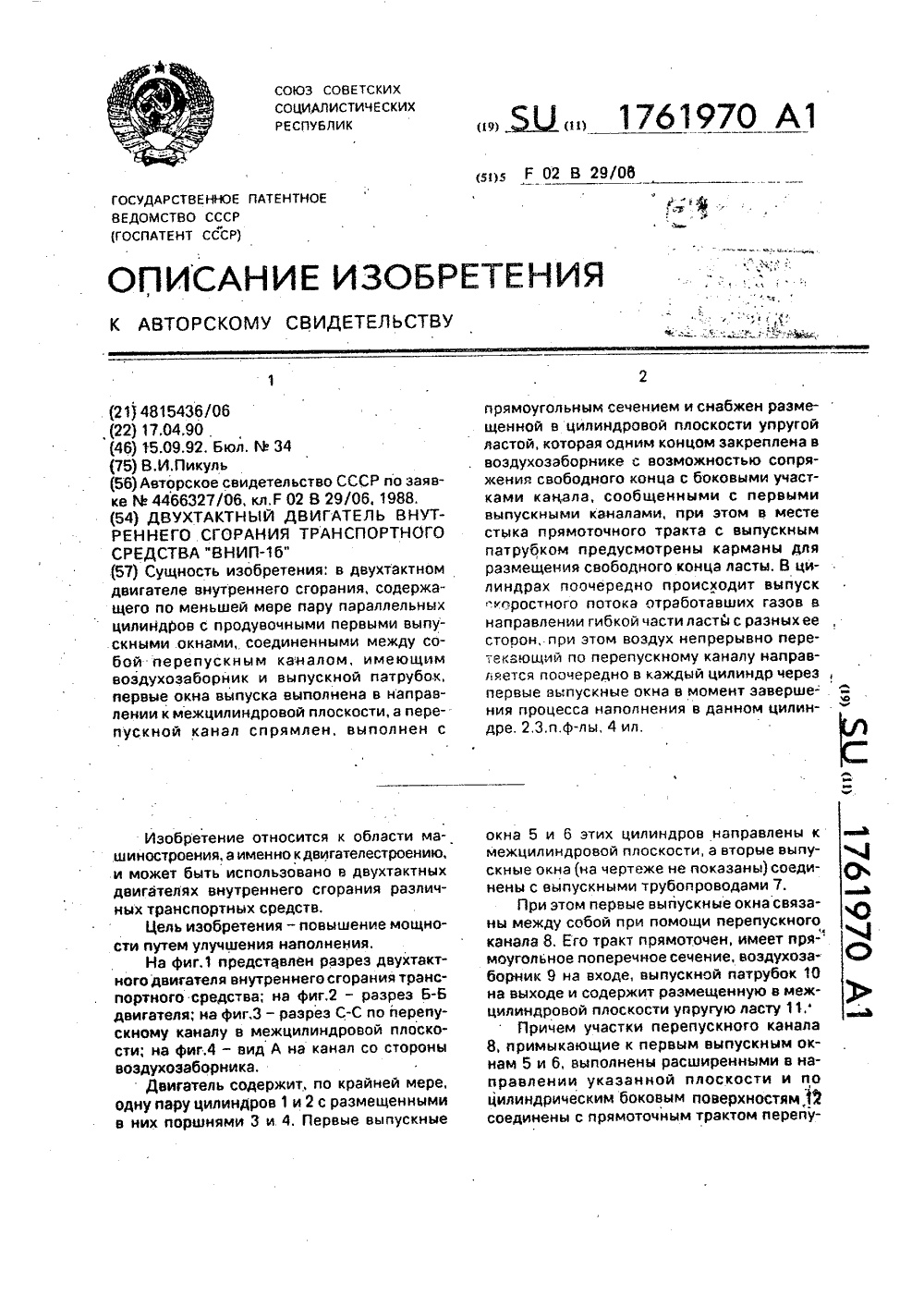

...11 покрывает проход упомянутого участка, ограниченный контурной кромкой 14, видно на фиг,З, При этом зазор между продольными торцами ласты 11 и соответствующими стенками прямоточного тракта минимален.Первые выпускные окна 5 и 6 выполнены в виде трапеции (см. вертикальную штриховку на фиг.1, цилиндр 2), Причем, основания трапеции параллельны оси цилиндра, а боковые ее стороны 15 параллельны соответствующим продольным торцам. ласты 11, Отсюда плоскость поршневого кольца 16 образует с боковыми сторонами данной трапеции некоторыйугол.При движении транспортного средства благодаря скоростному напору в проход воздухозаборника 9 беспрерывно затекает свежий воздух, Также непрерывно часть этого воздуха покидает прямоточный тракт перепускного...

Номер патента: 1749536

Опубликовано: 23.07.1992

Автор: Пикуль

МПК: F03B 17/06

Метки: внип-4, использования, потока, энергии

...Возбужденная акватория неповлияет на электровыработку,35 В том случае, когда на установку станутнапирать льды, дрейфующие по течению,характер работы коноидальных роторов 16существенно меняется, При встрече с большим ледовым полем они вращаются, но под40 воздействием указанного поля, Первыми вконтакт с атакующей кромкой льда вступаютзубья 20 обеих внутренних стенок 18, В результате роторы 16 выкатываются на ледяной покров45 Под действием тяжести передней частиприставки 14 зубья 20 продавливают лед пооси установки, Образующиеся ледовыеклинья прогибаются подобно консольнымбалкам. Роторы 16, прокручиваясь, проседа 50 ют и в работу вступают дисковые пилы 21.Во льду за пр 4 делами поперечных размеровкорпуса 1 возникают надрезы, причем в...

Номер патента: 1735117

Опубликовано: 23.05.1992

Автор: Пикуль

МПК: B64B 1/62

Метки: дирижабль, сахалин, тепловой

...с выходом внутреннего проточного канала, баллонеты с несущим газом, силовую установку, отличающийся тем,что,сцелью повышения экономичности путем уменьшения расхода топлива, силовая установка содержит двигатель внутреннего сгорания с толкающим винтом и выхлопным коллектором, пульсирующий воздушно-реактивный который расположен в сечении ь инимальной площади внутреннего проточного канала, к стенке внутреннего проточного канала, со стороны корпуса дирижабля прикреплены стрингеры переменной высоты, соединенные в радиальном направлении со шпангоутами тросами, при этом высота каждого стрингера уменьшается от сечения минимальной площади внутреннего проточного канала по направлениям к входу и выходу из внутреннего проточного канала,На фиг.1...

Номер патента: 752965

Опубликовано: 23.03.1992

Автор: Пикуль

МПК: B63B 3/13

Метки: аппарата, водонепроницаемого, корпуса, подводного, разъемное, соединение

...соед этом ружспрофилированы поверхности вадоуса и снабжены который встроены инительные элеКроме того, оно может быть выполнено с прокладками, установленнымимежду торцовыми поверхностями соединяемых частей корпусаНа фиг,1 схематически изображенузел соединения водонепроницаемогокорпуса с внутренним разъемом, наФиг,2 - то же, с наружным разъемом75296 гг гпту едактор Т,Шарганов равчукКорректор С Лекл хред А аказ 1315 НИИПИ Госу Подписноеетениям и открытия аская наб., д. 4/5 по изобрЖ, Рау и ГКНТ СССР громите Москва ственног 113035 роизводственно-издательский комбинат "Патент", г.Удтород, ул. Гагарина, 101 Основные соединительные элементыразъемного соединения выполнены ввиде втулок 1, 2, смонтированныхвнутри водонепроницаемого корпуса 3в...

Номер патента: 1715638

Опубликовано: 28.02.1992

Авторы: Девятов, Крикунов, Мельников, Пикуль, Фролов, Чече

МПК: B28B 21/54

Метки: виброгидропрессованных, трубчатых, формования

...закрепляют последнее откидными болтами на форме. Затем форму с каркасом надевают на сердечник, облицованный резиновым чехлом, передают на пост формования, где устанавливают загрузочный конус, затем под эластичный чехол сердечника подают сжатый воздух под давлением 0,01 МПа и ориентируют каркас коаксиально оси сердечника, затем распорными клиньями одновременно фиксируют каркас и центрируют наружную форму относительно сердечника,После этого сбрасывают давление изпод эластичного чехла, Включают пневмовибраторы и подают бетонную смесь в форму, После окончания бетонирования извлекают распорные клинья, закрепляют на форме крестовину с уплотнительным кольцом, переносят собранную форму на пост гидропрессования и тепловой обработки.П р и м е р...

Номер патента: 1687465

Опубликовано: 30.10.1991

Автор: Пикуль

МПК: B60B 15/26

Метки: колеса, сдвоенного, уширитель

...- расширение эксплуатационных свойств,1 а фиг. 1 показан уширитель для сдвоенного колеса, вид спереди; иа Фиг, 2 - то же, вид сверху.Уширитель выподднд)"в виде бесконечного упругого обода;1,.вегнутого поперечного сечения, охватываюцего шины 2 сдвоенного колеса 3. Диаметр Дп опорной поверхности обода 1 больше наружного диаметра Д вид 2.На внутренней повеиност 1 д обода смонтирован жесткий кольцевой гребень 4, который размещают между шинами 2 для фиксации колеса 3 в уодирителе, Минимальный диаметр гребня Дг зависит от размеров шин 2, Боковые кромки ободавыполнены с синусоидальными выступами 5,При движении традспортного средства по обледеделому покрову шины 2 накатываются на оддутренддою поверхность обода 1, оставляя при этом гребень...

Номер патента: 1658130

Опубликовано: 23.06.1991

Авторы: Емельянов, Любченко, Пикуль, Тарасов

МПК: G05F 1/56

Метки: многофазный, параметрический, постоянного, стабилизатор

...имеет уровень логической единицы (лог.1), который сохраняется в течение всего времени нормальной работы модуля. При включении генератора 5 тактовые импульсы поступают на вход распределителя импульсов и последовательно распределяется по формирователям ширины импульсов с временньи сдвигомФ Т/4. Так как состояние всех датчиков отказов соответствует лог;1, то включен первый канал аналогового мультиплексора и опорное напряжение ц, Оф (гоз.1 таблицы).16581 3 О Формула иэобретени) 5При отказе одного из модулей на9 пример модуля 2, датчик отказов 14 переходит в нулевое состояние (лог.О). Распределитель 6 и блок 7 логики распределяют импульсы последовательно5 по модулям, минуя отказавший модуль 2, Это происходит следующим образом. Так как на...

Номер патента: 1657723

Опубликовано: 23.06.1991

Автор: Пикуль

МПК: F03D 3/04

Метки: ветродвигатель, внип-2

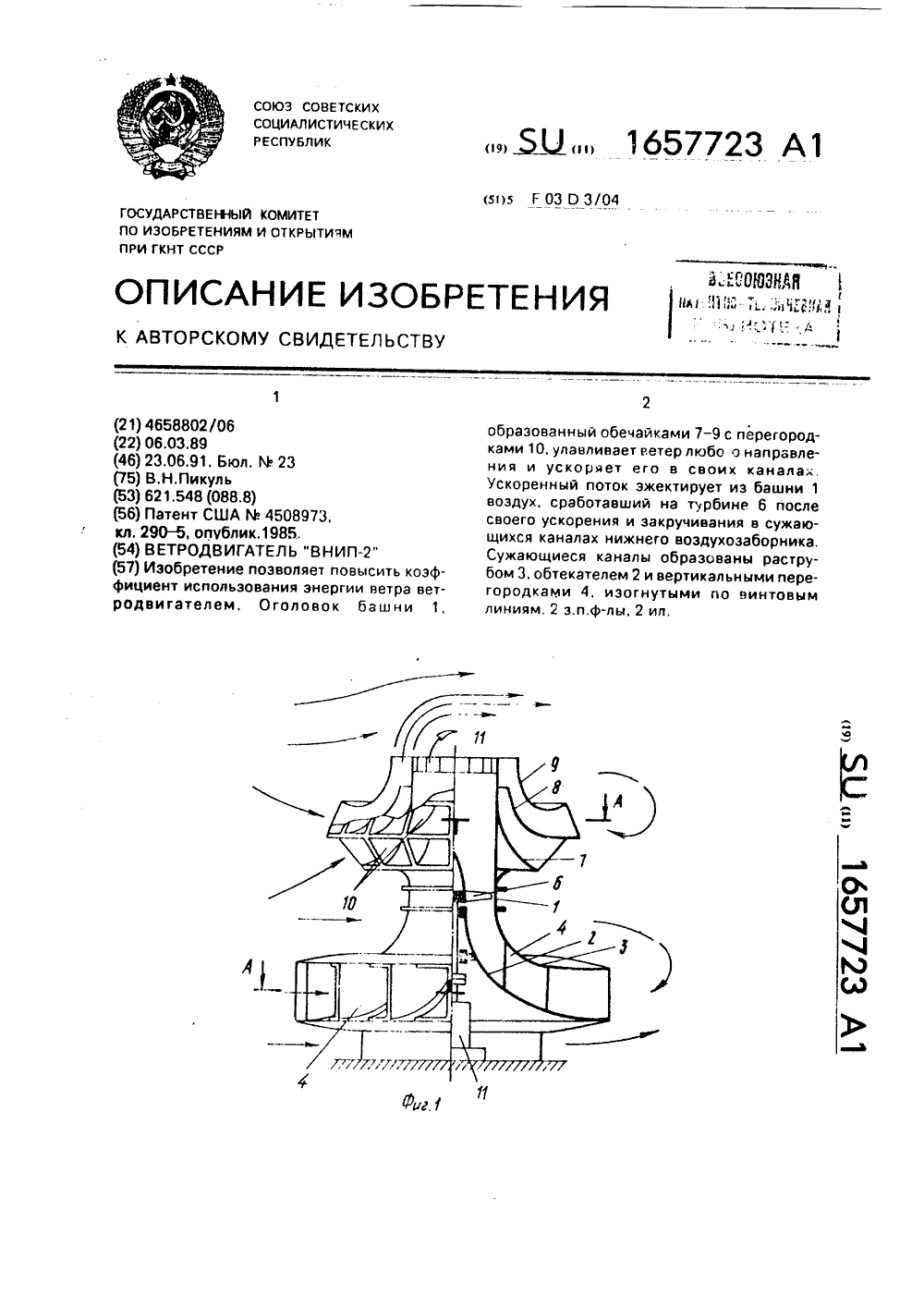

...верхним торцом. Верхний торец внешней обечайки 9 расположен выше среза 11 башни 1, а средней обечайки 8 - между верхними торцами двух других обечаек 7 и 9, а нижние торцы последних имеют меньший диаметр, чем диаметр нижнего торца средней обчейки 8. Суммарная площадь проходного сечения каналов оголовка больше, чем у каналов 5 воздухоэаборнйка. Вертикальные перегородки 4 изогнуты по винтовым линиям. К турбине 6 подключен электрогенератор 11,Поток воздуха -вкручивается и ускоряется в каналах 5. Ускоренный воздушный5 10 15 20 25 30 35 поток срабатывает на турбине 6, которая вращает ротор электрогенератора 11. Сработавший на турбине 6 воздух интенсивно эжектируется ребрами 10 оголовка, который улавливает ветер любого направления с...

Номер патента: 1645599

Опубликовано: 30.04.1991

Автор: Пикуль

МПК: F03D 3/00

Метки: валестена, ветроэлектрическая, станция

...15, а шестерня 13 - закрепленным на еа торце полым валом 16, в верхней части которого выполнен внутренний зубчатый венец 17, контактирую щий с дополнительным зубчагым колесом 15, Станция снабжена пневмосистемой 18, размещенной в емкости 7, имеющей перегородки 19, образующие балластную 20 и серповидную центрирующую полость 21, расположенную на периферии емкости 7 со стороны сбтекателя 10, подключенные к пневмосистеме 18.При работе станции в зависимости от уровня водоема поднимают либо опускают поплавок 2 вместе с конструкцией 1 и колесами 12 при помощи пневмосистемы 18, вытесняющей либо нагнетающий балластную воду в полость 20. По причине эксцентричного расположения осей 11 с колесами 12 относительно колонны 3 поплавок 2 с конструкцией...

Номер патента: 1641698

Опубликовано: 15.04.1991

Автор: Пикуль

МПК: B63B 3/12, B63B 35/12

Метки: вадпи-2, плавающая, энергетическая

...кронштейна, каждый из которыхнесет по шестеренчатому блоку 11. Ведущимишестернями блоки 11 находятся в зацеплении с мультипликаторами 12. Выходные валы мультипликаторов 12 состыкованы с электрогенераторами 13.В случае расположения установки вглубоководном районе гайдропы 4 установкимогут крепиться к тороидальному понтону14, который крепится к морскому дну припомощи собственных якорных связей - гайдропов 15,Установка работает следующим образом.После транспортировки к месту назначения установка крепится к морскомудну с помощью гайдропов 4, Под воздействием дрейфующего ледового поля возникает крепящий момент, опрокидывающий установку, этот момент компенсируется с помощью гайдропов 4, а также давления воздуха в водобалластных...

Номер патента: 1624198

Опубликовано: 30.01.1991

Автор: Пикуль

МПК: F03B 17/06

Метки: воды, использования, потока, тунгуска, энергии

...полостями 9 и 10 с лопастными колесами 5, кинематически связанными с вторым электрогенератором 8, и двумя килями 11 и 12, рагположенными по бортам вдоль днища, причем полости 2, 3, 9 и 10 выполнены закрытыми в черхней части и каждая из них подключена к выходу компрессора 7, а расстояние от оси вала 4 до нижней кромки киля 11 или 12 5 ольше радиуса колес 5, при этом полости 2, 3, 9 и 10 выполнены прямоугольного поперечного сечения в горизонтальной плоскости, а валь 4 колес 5 установлены со смещением к передней боковой стенке полостей 2, 3, 9 и 10,Установка для использования энергии потока воды работает следующим образом. Поток воды воздействует на лопасти колес 5, выступающие из дна корпуса 1 и расп ложенные между килями 11 и 12....

Номер патента: 1615410

Опубликовано: 23.12.1990

Автор: Пикуль

МПК: F02B 29/06

Метки: внип, внутреннего, воздушной, двигатель, двигателя, двухтактного, двухтактный, дозарядки, сгорания, средства, транспортного

...помощи снабжен патруббщен со ла 10, в щели 13, ом 12,а инены с зом,При движении транспортного средства благодаря скоростному напору в среднюю часть перепускного канала 10 через воздухозаборник 11 направляется воздух. Одновременно с этим происходит процесс зарядки цилиндра 2 топливовоздушной смесью через продувочные окна 5, Отработавшие газы, выпущенные из верхней зоны 8 выхлопных окон б цилиндра 1, проталкивают воздух в верхнюю зону 8 выхлопного окна б цилиндра 2 в момент, предшествую 1 б 15410щий ее перекрытию поршнем 4 цилиндра 2, после чего отработавшие газы через щели 13 направляются из перепускного канала 10 в выпускной патрубок 12, а остальную часть Отработавших газов, выпускаемых из нижней зоны 9 выхлопных окон б цилиндра 1,...

Номер патента: 1514883

Опубликовано: 15.10.1989

Автор: Пикуль

МПК: E03C 1/12

Метки: вод, канализацию, поверхности, пола, приема, сточных, удаления

...цасть корпуса. Накопившиеся в значительном количестве загрязнения могут быть удалены послеснятия решетки 5 и колокола 6,3 151Изобретение относится к санитарно техническому оборудованию зданий и предназначено для приема и удаления сточных вод с поверхности пола в канализационную систему.Цель изобретения - повышение надежности устройства за счет предотвращения испарения воды из гидравли,ческого затвора.На Фиг. 1 изображено предлагаемое устройство, вертикальный разрез; на ,фиг. 2 - разрез А-А на Фиг. 1.Устройство состоит из корпуса 1 с конической частью 2 и ступенчатым сужением 3, отводящего патрубка решетки 5 и аксиально подвижного колокола 6, выполненного из эластичного материала. Колокол имеет кольцевую полость 7 с направляющими,...

Номер патента: 1217718

Опубликовано: 15.03.1986

Автор: Пикуль

МПК: B63B 35/44

Метки: дрейфующих, льдов, разрушения

...комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор М. КелемешЗаказ 106623 Изобретение относится к судостроению, в частности к плавучим платформам для работы во льдах.Цель изобретения - повышение эффективности ледоразрушения, уменьшение металлоемкости кольцевого понтона и обеспечение возможности получения необходимых параметров спиральной волны.На чертеже изображена полупогруженная двухмодульная платформа.Платформа содержит представляющую собой первый модуль полупогруженную колонну 1, имеющую внизу диск-стабилизатор 2, а наверху - обитаемый блок 3 с буровой вышкой, В полости диска размещены балластные камеры 4 с брашпильным отсеком, а также...

Номер патента: 1031844

Опубликовано: 30.07.1983

Автор: Пикуль

МПК: B63B 35/12

Метки: ледокол, полупогруженный

...5 снизу замкнута днищевой оболочкой, имеющей в диаметральной плоскости щелевой шпигат 7, В верхней несмачиваемой зоне камерной полости размещены агрегаты и узлы балластной системы вертикальных перемещений. Эта система включает в себя эксгаустер 8 с приводом от мощного газотурбинного двигателя 9, баллон 10 продувочного воздуха и трехходовой трубопроводный кран 11. Он обладает достаточно большими проходными сечениями и призван сообщать нагнетающий патрубок эксгаустера с полостью баллона 10 при одном положении и обеспечивать выход сжатого воздуха из патрубка и баллона в полость подъемной камеры при другом своем положении.Кроме того, в систему вертикальных перемещений входит пневматический цилиндр 12. Кинематическая часть схемы подключения...

Номер патента: 1008079

Опубликовано: 30.03.1983

Автор: Пикуль

МПК: B63B 35/08

Метки: вадпи-4, ледокольно-ледоуборочное, самоходное, судно

...самоходное ледокольно-ледоуборочное судно в положении однокорпусного ледокола при разрушении льда, общий вид сбоку; на фиг. 6 - то же, вид в плане; на фиг. 7 -поперечный разрез В - В на фиг. 5; на фиг. 8 - поперечный разрез Г - Г на фиг. 6.В положении сбора загрязненного льдаледокольно-ледоуборочным судном полу- корпуса 1 и 2 отстоят друг от друга по широте на размер а. На верхней палубе обоих корпусов в поперечном пазу б их средней части палубного набора смонтированы роль- ганги 3 опорных элементов, на которые опирается Т-образная ферма соединительного 10 моста 4 (см. изображение корпуса). Выступы в моста по переднему и заднему срезам имеют скос в вертикальной плоскости, расширяющий выступ по его толщине вниз, образуя трапецеидальный...

Номер патента: 967635

Опубликовано: 23.10.1982

Авторы: Ефремов, Изотов, Кресяк, Кудашов, Лазутин, Пикуль, Рощин

МПК: B21H 1/06

Метки: инструмент, колец, раскатки

...а в случае прокатки биметаллических колец имеет место, в основном деформация более мягкого металла.Целью изобретения является улучшение качества изделий и повышение точности прокатываемых колец.Указанная цель достигается тем, что в инструменте для раскатки, содержащем наружный и внутренний валки и боковые кольца, охватывающие внутренний валок, наружный валок выполнен с внутренними кольцевыми канавками, а боковые кольца размещены в кольцевых канавках с радиальнымзазором.На чертеже изображструмент для раскаткиИнструмент состоит1, на котором выполненки 2, расстояние между967635 Формула изобретения Составитель В. МТехред И. ВересТираж 702арственного коизобретений иЖ - 35, Раушскэ, г. Ужгород аль ценКорректор ЛПодписноемитета...

Номер патента: 943090

Опубликовано: 15.07.1982

Автор: Пикуль

МПК: B63B 35/44

Метки: вадпи-3, льдах, плавучая, платформа, полупогруженная, работы

...понтоне имеет дополнительный конический участок 23, а чечевицеобразный выступ 6 выполнен в верхней части с коническим участком 24, сопрягаемым с дополнительным коническим участком 23 сквозного отверстия в понтоне. Узел препессионного кренования понтона содержит вагонетки 2594.3090 30 1. Плавучая полупогруженная платформа для работы во льдах, содержащая колонну с цилиндрическим участком, выполненную со сквозной шахтой для рабочего органа и снабженную прикрепленными к ней якорными связями, соединенными с морским дном, а также плавучий ледоразрушающий узел, смонтированный с возможностью поворота вокруг цилиндрического участка колонны и снабженный с приводом, установленнье с возможностью перемещения по кольцевому рельсовому пути 26,...

Номер патента: 808361

Опубликовано: 28.02.1981

Авторы: Бейдин, Казакова, Пикуль

МПК: C01B 21/48

Метки: азотнокислогонатрия

...до 40-60 С.При этом содержание воды в реакционной смеси, поступающей на разделенисподдерживают в пределах 0,4-0,6 вес.ч,по отношению к сульфату натрия,Конверсию осуществляют по схеме; 361 4эуется 301 г суспенэии, которую разделяют на центрифуге и получают 185 гфугата и 114 г осадка, Фугат содержит,%; ИО НВО 4. 68; НН 05 3 а 2 И 8028,8, а осадок ЙоИО 92 а 5 ЙаНЖ,0,5 Кц,э 04, 0,7 и, НгО 6,3После разделения реакционной смеси осадок промывают 33 г воды и получаютпромывные воды в количестве 35 г, которые направляют в реакционную смесь.Осадок высушивают горячим воздухом ипосле сушки получают 105,8 г готовогопродукта, содержащего, %:; йцйО98,8; ИФЛО. 0,4; ЙФ;ЬО 4 0,7 иНйО 0,1. Фугат упаривают и получают плав,содержащий 867 о йоцс,О 4,...

Номер патента: 727669

Опубликовано: 15.04.1980

Автор: Пикуль

МПК: C10J 3/20

Метки: газогенератор, двухкамерный, пульсирующий
