Патенты с меткой «башмак»

Номер патента: 1497087

Опубликовано: 30.07.1989

Авторы: Астановицкий, Бесценная, Крылов, Кукин, Лобов, Рудановский, Фрайман, Шейкин, Ясенцев

МПК: B61K 7/00

Метки: башмак, тормозной

...подвижного состава на железнодорожных путях при действии уклона пути и ветра.Целью изобретения является упрощение конструкции и повышение эффективности путем оптимизации условий взаимодействия дополнительного полоза с рельсом,На чертеже изображен башмак, общий вид.Тормозной башмак, находящийся на рельсе 1, содержит полоз 2 и поворотный упор 3 с ручкой, связанный шарниром 4 с полозом 2. Поворотный упор с помощью плавающего шарнира 5 связан с дополнительным полозом 6, имеющим шипы на нижней поверхности, Между полозами 2 и 6 имеется зазор Х. Устройство работает следующим образом.Башмак устанавливается на рельс, и колесо накатывается на полоз 2. В этом положении трение качения колесной пары потенциально превращается в трение...

Номер патента: 1504193

Опубликовано: 30.08.1989

Авторы: Алексеев, Бореева, Куриленко, Манец, Пристром

МПК: B66B 7/02

Метки: башмак, направляющий, подъемного, сосуда, шахтного

...башмака имеется опорная 40плита 14, расположенная между башмаками и подъемным сосудом. Боковыевкладыши 3 в зависимости от схемырасположения проводников 15 относительно сосуда выполнены в виде прямоугольных пластин или Г-образнойформы со скошенными гранями на церабочих поверхностях, контактируемыхс поверхностью полки секции корпуса.Соединение секций между собой осу 50ществляется с помощью зажимцых торцовых накладок 5 и болтов 6 (фиг, 2).Кроме того, накладки, контактируя сторцами вкладьдпей, ограничивают ихперемещение и удерживают в корпусе5в процессе эксплуатации. Лобовой ибоковые вклддьппи выполнены литыми,Сборка башмака работает следунпцимобразом. Нд опорную плиту 14 устанавливают секцию 1 корпуса башмака и закрепляют ее болтами 1,...

Номер патента: 1541363

Опубликовано: 07.02.1990

Авторы: Абрамов, Джангиров, Ладыга

МПК: E21B 17/14

Метки: башмак, колонны, обсадной

...за корпус .поверхностью радиусом К. Величина радиуса К выбирается в соответствии сзависимостьюК = 3,4 сР,где К - радиус закругления наружнойповерхности нижней части корпуса и выступающей части бетонной насадки, мм;д - толщина стенки корпуса, мм. 4 ОКорпус 1 на верхнем конце имеетрезьбу для соединения с обсадной колонной.Башмак для обсадной колонны работает следующим образом.45Обсадная колонна, оснащенная башмаком, спускается в скважину. Башмакнаправляет и обеспечивает беспрепятственное продвижение труб по верти.кальному участку ствола скважины. Вэтом случае башмак может и не вступатьв работу, но при малейшем искривленииствола скважины или на наклонном ееучастке, когда трубы будут ложитьсяна нижнюю стенку ствола скважины, или55на выступе...

Номер патента: 1546317

Опубликовано: 28.02.1990

Авторы: Волков, Шопа

МПК: B61B 12/02

Метки: башмак, дороги, канатной, опорный

...установленным на оси 3, и несущимпером, которое представляет собойсвободно вращающиеся вокруг блока 4обоймы 5 с гребнями 6 и зажимами ввиде эксцентрично установленных наосях 7 роликов 8.Ролики 8 выполнены с ручками 9.Подвеску 1 при помощи ролика 2 устанавливают на канате 10 промежуточной опоры, натянутом между деревьями. На подвеске 1 соединяют ветви 11 и 12 несущего каната.Опорный башмак канатной дороги ра. ботает следующим образом.В случае обрыва или удлинения несущего каната подвеску 1 при помощи ролика 2 устанавливают в конкретном , месте трассы на канате 10 промежуточной опоры, натянутом между деревьями.Ветви 11 и 12 соединяемого несущего каната вводят в пространство между35 дугообразными торцовыми поверхностямигребней 6 и...

Номер патента: 1550096

Опубликовано: 15.03.1990

Автор: Назаров

МПК: E21B 33/14

Метки: башмак, колонны, обсадной

...служит седлом для верхнего клапана 7, а нижняя - для нижнего клапана 9, т.е. перегородка 4имеет верхнее и нижнее седла. Изобретение позволяет устранить возможныеперетоки флюидов и обводнение продукции скважины, а также увеличитьмежремонтный период работы скважины.2 ил. раствора устремляется к забою. При этом давление падает, верхний кла" пан 7 пружиной 8 перемещается в исходное положение. Поток идет также через периферийные каналы 6 (осевой 5) . Нижний клапан 9,своей пружиной 10 перемещается вверх к седлу, перекрывает канал 5 (канал 6), возникает всплеск давления, верхний клапан 7 вновь перекрывает канал 6 (канал 5). Далее процесс повторяется. Так как места перекрытия раствора обоими клапанами находятся близко друг от друга, то...

Номер патента: 1555254

Опубликовано: 07.04.1990

Авторы: Алексеев, Куриленко, Пристром

МПК: B66B 7/02

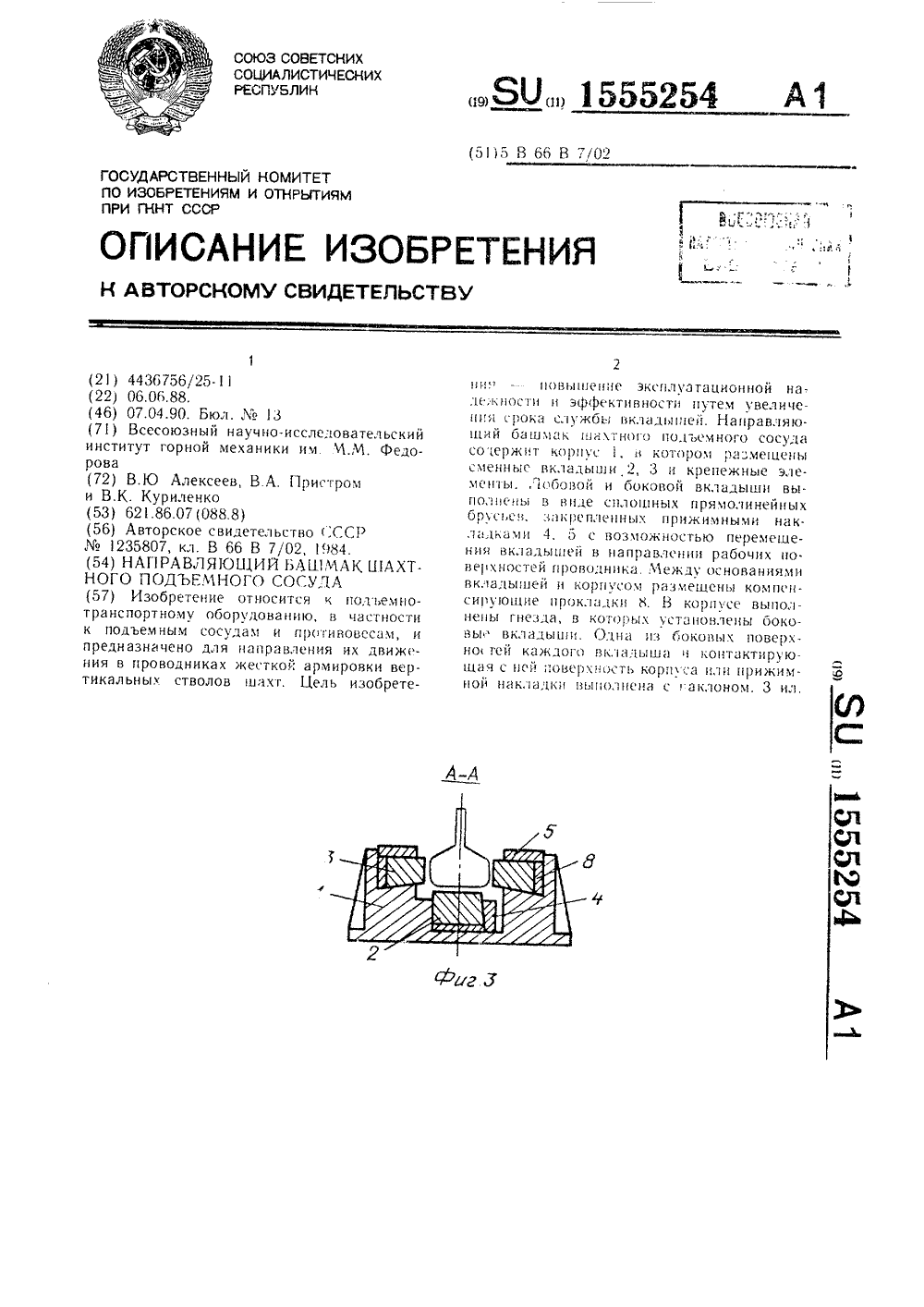

Метки: башмак, направляющий, подъемного, сосуда, шахтного

...накладкой 4, охватывающий вкладыш с трех сторон. Для разгрузки болтов 6 от ударных нагрузок при наезде вкладыша на уступ стыка проводника на корпусе башмака имеются выступы 9, ограничивающие накладки к вкладышам вдоль башмака. Боковые вкладыши 3 расположены в гнездах корпуса и прижимаются сверху накладками 5 с помощью болтов 7. Для обеспечения надежного закрепления вкладышей и предотвращения их самопроизвольного перемещения в направлении проводника в результате вибраций при ослаблении болтов, неточного изготовления и т.п. одна из боковых граней каждого вкладыша и сопрягаемая с ней поверхность корпуса или прижимной накладки выполнена с наклоном так, что толщина вкладыша увеличиваетсяся к его основанию.При сборке башмака лобовой...

Номер патента: 1572891

Опубликовано: 23.06.1990

Авторы: Кац, Минаев, Шпилевой

МПК: B61H 7/12

Метки: башмак, рельсовый, тормозной

...равным 014, эксцентричные ролики приводятся в рабочее поло жение пружинами 12 кручения, соосными с эксцентричными роликами, и освобождаются от контакта с боковыми поверхностями головки рельса тягами 13 - 15, привод 16 которых расположен на оси 17 в рукоятке 4 башмака, 30Переносной тормозной башмак работает следующим образом.Нажатием на привод 17 тяг 13 - 15 воздействуют на эксцентричные ролики 11, которые поворачиваются вокруг осей 10 и прячутся в окнах 9, тем самым освобож дая пространство между боковыми рабочи.ми поверхностями для установки башмака на головку рельса, закручивая при этом пружины 12 кручения. После освобождения привода 17 тяг 13 - 15 пружины 12 кручения, воздействуют на эксцентричные ролики 11, поворачивают их и...

Номер патента: 1587204

Опубликовано: 23.08.1990

Авторы: Баймухаметов, Дипнер, Дрижд, Кейрович, Ким, Нургалиев

МПК: E21D 11/14

Метки: башмак, крепи, спецпрофиля, съемный

...чтобы при Взаимодействии внутренней поверхности днища спецпрофиля стойки 5 с внешней поверхностью фиксатора 4 и концов упоров 7 с фланцами 8 спецпрофиля стойки 5 было обеспечено плотное вхождение конца стойки 5 и закрепление на ней башмака силами трения.Изготовление съемного башмака осу,ществляется следующим образом.Отходы спецпрофиля рубят на заготовки, равные длине основания 1, и по продольной оси (по днищу) разрезают на две части, получив два основания 1. В основании 1 выполняют прорези путем просечки на прессе по двум образующим обоих упоров 7 с одновременным отгибом третьей стороны на требуемый угол. Таким образом, образуются упоры 7 без применения дополнительных деталей (отрезков спецпрофиля) и сварочных работ. Затем на...

Номер патента: 1641731

Опубликовано: 15.04.1991

Авторы: Чванов, Чук

МПК: B65G 17/36

Метки: башмак, нории

...4 П 3 и надавливая на Е 5, из которой инертный газ через автоматический выпускной клапан 6 поступает в корпус 1 и препятствует горению, 3 ил,Эластичная емкость 5 имеет автоматический выпускной клапан б и штуцер 7 для ее заправки инертным газом. Днище 2 установлено в корпусе 1 с воэможностью плоскопараллельного перемещения вдоль продольной оси корпуса 1 и подпружинено посредством пружин 8 в направлении загрузочного патрубка 3. Заслонка 4 соединена с днищем 2 и расположена над выходным отверстием загрузочного патрубка 3, Загрузочные патрубки могут быть установлены с обеих сторон башмака, при этом устанавливаются две заслонки 4,Башмак нории работает следующим образом. Сыпучий материал (зерно) самотечному желобу в корпус грузочный патрубок...

Номер патента: 1644307

Опубликовано: 23.04.1991

Авторы: Горюнов, Москалик, Попов

МПК: H02K 15/02

Метки: башмак, генератора, полюсный

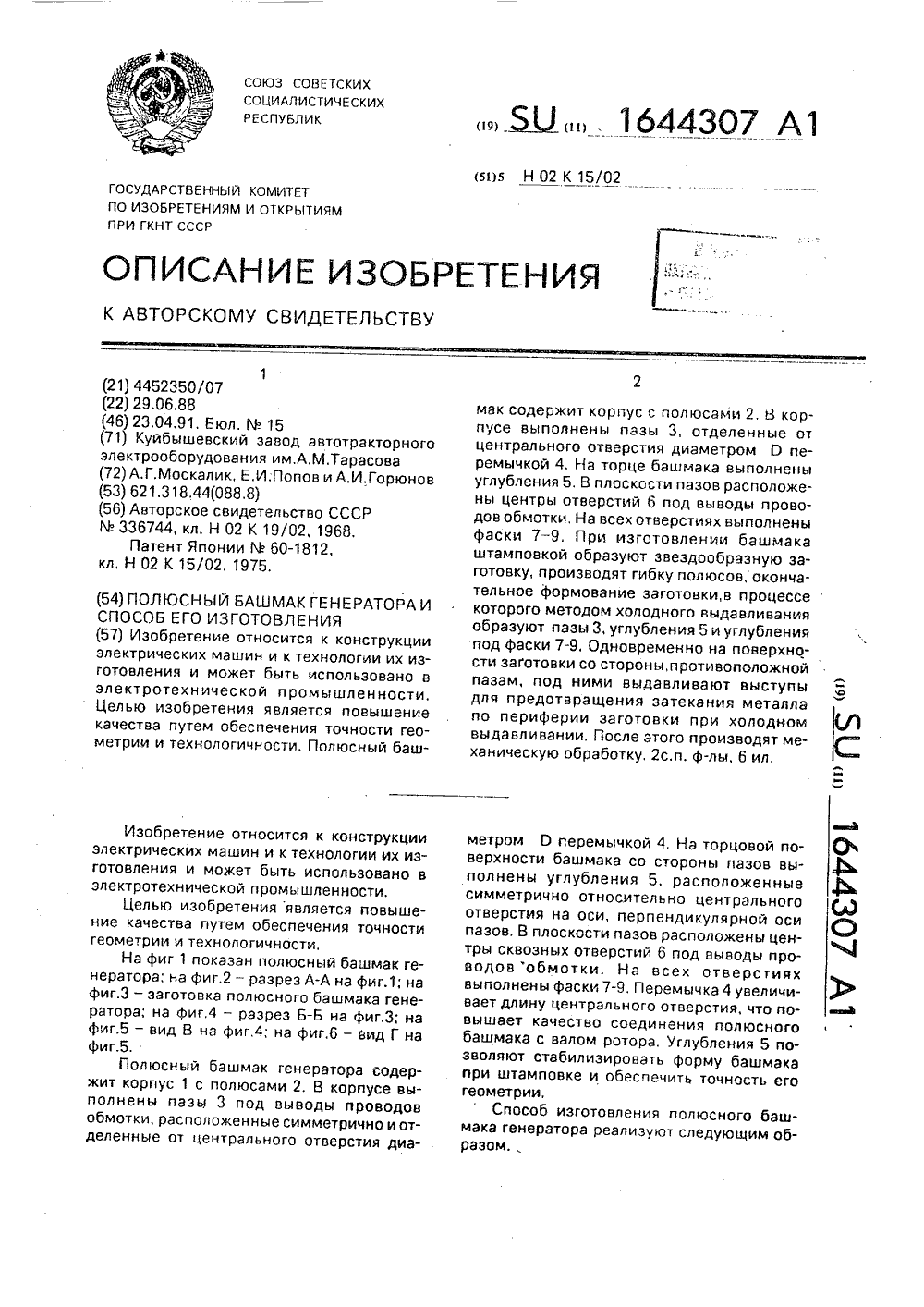

...выда вл иван и и. После этого производят механическую обработку, 2 с.п. ф-лы, 6 ил,метром О перемычкой 4, На торцовой поверхности башмака со стороны пазов выполнены углубления 5, расположенные симметрично относительно центрального отверстия на оси, перпендикулярной оси пазов, В плоскости пазов расположены центры сквозных отверстий 6 под выводы проводов обмотки. На всех отверстиях выполнены фаски 7-9, Перемычка 4 увеличивает длину центрального отверстия, что повышает качество соединения полюсного башмака с валом ротора, Углубления 5 позволяют стабилизировать форму башмака при штамповке и обеспечить точность его геометрии,Способ изготовления полюсного башмака генератора реализуют следующим образом., 1644307Штамповкой образуют...

Номер патента: 1654082

Опубликовано: 07.06.1991

Авторы: Авруцкий, Гора, Исаев, Наркевич, Сотников, Сушков, Шейкин

МПК: B61K 7/06

Метки: башмак, закрепляющий

...6 со скосом 7,Рычаг 5 подпружинен пружиной 8, закрепленной в проушинах 9, расположенных насоединительной планке 10, крепящейся квспомогательному рычагу 11 башмака, Ось4 закреплена на накладке 12, крепящейся каайке рельса,Устройство работает следующим образом,Башмак 1 и рычаг 5 поворотом вокруг 20оСи 4 приводятся в рабочее положение, например, с помощью стрелочного электропривода, т.е. башмак устанавливается наголовку рельса, а рычаг с вкладышем подготавливается для взаимодействия с колесомвагона.При движении вагона скос 7 вкладыша6 скользит по боковой поверхности колеса,а сам вкладыш и рычаг 5, преодолев дейст 30 Составитель М.Жар цоваРедактор С.Патрушева Техред М,Моргентал Корректор О.Кундрик Подписноео изобретениям и открытиям...

Номер патента: 1655830

Опубликовано: 15.06.1991

Авторы: Астановицкий, Берент, Демидович, Пенькова, Шейкин, Школьник

МПК: B61K 7/16

Метки: башмак, горочный, тормозной

...отверстий н е соответственно выполне инд, отл и ч д ю щ и Й с я повышения надежности и он снабжен запрессованн щии к ными отвер одной колоди впа целью ности зом.Колесо, нупирает . в кщаетего вращской энергиинагрев колодк полоз 2 башмака, чкой 1, что прекраращение кинетичевызывает сильный т чего происходит аезжая на олодку с ру ение. Превв тепловую и 1,засч ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССР(54) ГОРОЧНЫЙ ТОРМОЗНОЙ БАШМАК. Изобретениеотноситсному транспорту,Цель изобретения - повышение надежности и долговечности,На чертеже приведенО устройство, общий вид.Устройство для торможения подвижного состава на сортировочных горках содер.- жит колодку 1 с...

Номер патента: 1661372

Опубликовано: 07.07.1991

Автор: Назаров

МПК: E21B 33/14

Метки: башмак, колонны, обсадной

...шара 13 или цилиндра 14. Для расСтояний между шаром 13 и торцом штока 12 и и расстоянием от нижнего торца поршня- клапана 4 до наковальни 7 Ь 1 выполняют условие иЬ 1, аналогично для цилиндра 4 при длине осевого канала Ь 2 - иЬг,Башмак обсадной колонны работает Следующим образом.Башмак устанавливают на низ колонны й опускают в скважину. При тампонировании скважины в колонну сбрасывают шар 13 (фиг, 1), который запирает канал 8, и прокачивают тампонажный раствор. При определенном расходе раствора через пазы 6 и каналы 11 на поршне-клапане 4 создается перепад давлений, он двигается вниз, сжимая пружину 9, упирающуюся в выступы 5, В нижнем положении поршня-клапана 4 перекрывается зазор и и происходит гидравлический удар. Так как ип 1, то...

Номер патента: 1663169

Опубликовано: 15.07.1991

Авторы: Гаврилов, Орьев, Рыбин, Харитонов

МПК: E21B 17/14, E21B 7/28

Метки: башмак, большого, диаметра, колонны, обсадной, скважин

...диаметра. Цель изабрет тивности работы работки ствола времени на извл На фиг. 1 пок лонны, продольн рез А-А на фиг, 1 Башмак обса корпус 2 и расп%26научно-исследо вател ьочный институт цветных алловО.Г.Харитонов, В,детельство СССР В 7/28, 1972.овая УБМА. Техниченструкция по эксплуатааш", МХНМ, 1984, с. 57,ДНОИ КОЛОННЫ ДЛЯ ГО ДИАМЕТРА осится к бурению сквание эффективности раотносится к бурению сква к конструкциям башмака ы для скважин большог ной колонны 1 содержит оженные в его нижней иаметр О описанной окружольше диаметра О обсадной.3 подпружинены пружиной направлении относительно ны с ним шарниром 5 с возального поворота к оси кордля размещения концов нен с выемками 6 и имеет крепления резцов 3.1663169 Формула изобретен ия...

Номер патента: 1673725

Опубликовано: 30.08.1991

Авторы: Матвеенко, Сулейманов

МПК: E21B 17/14

Метки: башмак, колонны, обсадной

...счет улучшения проходимости башмака и предотвращения забивания канала при спуске башмака в скважину,На чертеже показан башмак обсадной колонны.Башмак состоит из металлического цилиндрического корпуса 1 с осевым каналом 2 и жестко связанной с нижней частью корпуса бетонной направляющей насадку 3, имеющей проточный осевой канал 4. В корпусе башмака имеются перепускные отверстия 5. К корпусу башмака приварены или забетонированы в насадке 3 упругие штыри 6, расположенные симметрично по окружности, например, в количестве трех или четырех. Штыри выступают над наружной сферической поверхностью 7 бетонной направляющей насадки 3. К выс 1 упающим концам штырей 5 прикреплен упругий обтекатель 8, образующий кольцевую щель 9 между кромкой 10...

Номер патента: 1684214

Опубликовано: 15.10.1991

Авторы: Алексеев, Куриленко, Пристром

МПК: B66B 7/02

Метки: башмак, направляющий, подъемного, сосуда

...устройство для продольной фиксации лобового вкладышакоторое выполнено в виде клина 10, упоров 11 и болта 12 удерживающего клин. Другим концом лобовой вкладыш контактирует с прикрепленным к основанию упором 13. Одной боковой гранью он сопрягается с опорой 9 основания 2, другой - с фиксирующей пластиной 14, расположенной между вкладышем и второй опорой 9, Опора 9 и пластина 14 удерживают вкладыши от перемещения в направлении проводника 15, Лобовой вкла. дыш может занимать различное положение относительно направляющей и удерживается в корпусе с помощью прокладок 16 и 17 различной толщины. Фиксацию лобового вкладыша в нужном положении относительно проводника осуществляют с помощью нажимного винта 18. При этом нажимной винт 18...

Номер патента: 1712296

Опубликовано: 15.02.1992

Авторы: Генералов, Жаутиков, Климов

МПК: B66B 7/02

Метки: башмак, направляющий, подъемного, сосуда, шахтного

...подъемного сосуда,Целью изобретения является повышение долговечности направляющего башмака шахтного подьемного сосуда.На фиг., 1 изображен направляющий башмак, общий вид; на фиг, 2 - то же, вид сверху: на Фиг, 3 - то же, вид сбоку.Направляющий башмак шахтного подьемного.сосуда содержит корпус 1, лобовой 2 и боковые 3 сменные вкладыши и крепежные элементы 4 для скрепления боковйх вкладышей с корпусом. На торцах башмака установлены прижимные накладки 5, имею щйе на краях со стороны опорной плоскости выступы 6, Выступ 6 сопряжен с ребром .корпуса 1 башмака, а внутренняя поверхность выступа 7 наклонена под углом, изменяющимся в диапазоне 135- 165 к опорной плоскости. На краях накладки со стороны внешней поверхности имеется один выступ 8...

Номер патента: 1714075

Опубликовано: 23.02.1992

Авторы: Кузнецов, Овчинников, Петров, Шенбергер

МПК: E21B 17/14, E21B 33/14

Метки: башмак, колонны, обсадной

...предохранительный клапан, а боковые отверстия - в камерах на уровне неподвижных осей. На фиг. 1 изображен башмак в момент, когда одно из боковых отверстий открыто, продольный разрез; на фиг. 2 - то же, в момент закрытия боковых отверстий,Башмак обсадной колонны состоит из корпуса 1 с центральным каналом 2 и присоединительной резьбой 3, К корпусу 1, например, сварным швом 4 присоединяется генератор 5 импульсов с овальными шестернями 6 и 7. Находящиеся в зацеплении овальные шестерни 6 и 7 размещены внутри камеры 8 и вращаются нэ осях 9, на уровне которых находятся боковые отверстия 10 генератора 5 импульсов, Над овальными шестернями 6 и 7 установлено центральное отверстие - сопло 11,а между соплом 11 и камерой 8 расположен, например,...

Номер патента: 1754614

Опубликовано: 15.08.1992

Авторы: Алексеев, Куриленко, Машиниченко, Пристром

МПК: B66B 7/02

Метки: башмак, направляющий, подъемного, сосуда, шахтного

...к изобретению является направляющий башмак шахтного подьемного сосуда содержащий корпус, выполненный иэ двух симметрично расположенных относительно проводника Е-образных секций, основания, сменных вкладышей, торцовых накладок и болтовых соединений.Сменные вкладыши выполнены в виде прямолинейных брусьев. Боковые вкладыши расположены на опорах основания иимеют скошенные грани для их фиксации,Лобовые вкладыши трапециевиднойформы в продольном направлении фиксируются с помощью клинового устройства, а внаправлении проводника с помощью пла 20 253035 40 4550 стины или упорного болта, В зависимости от степени износа вкладыши могут перемещаться в направлении проводника с помощью регулировочных прокладок различной толщины, которые располагаются...

Номер патента: 1770195

Опубликовано: 23.10.1992

Автор: Вергелес

МПК: B61K 7/04

Метки: башмак, тормозной

...со щеками для охвата головки рельса и размещения в них стопор- ного устройства, состоящего из направляющего элемента с трапецеидальной в поперечном сечении проточкой, имеющей30 35 40 45 50 55 где и - высота головки рельса,Такое расположение стопорного устройства 7 позволяет исключить влияние на его работу имеющихся на боковой поверхности головки рельса 6 наплывов, наклепов и других дефектов, а наличие трапецеидальной в поперечном сечении проточки 9 переменной глубины позволяет добиться постоянства контакта шарика с боковой поверхностью головки рельса 6 за счет скатывания его под действием собственного веса по наклонной стенке трапеции к большому ее основанию.Направляющий элемент 8 расширенным краем проточки 9 направлен в сторону...

Номер патента: 1787842

Опубликовано: 15.01.1993

Автор: Курилов

МПК: B61K 7/04

Метки: башмак, курилова, тормозной

...ул.Гагарина, 101 Изобретение относится к устройствам подвижного состава на железнодорожных путях, в частности к удерживающим башмакам.Цель изобретения - повышение эффективности.На фиг.1 показана исходная (сжатая) форма башмака, вид сбоку; на фйг.2 - его рабочая (расжатая) форма, разрез,Тормозной башмак содержит полоз 1 иэ материала с памятью формы с упором 2 и прикрепленную ручку 3.Тормозной башмак работает следующим образом.В исходном состоянии башмак установлен на рельс под колесо, при эгом полоз 1. частично охватывает головку рельса. При сдвиге башмака колесом, он движется по рельсу под колесом, происходит нагрев полоза 1, который изменяет свою форму (расжимается) и охватывает все головку рельса,принимая коробчатую форму,...

Номер патента: 1789399

Опубликовано: 23.01.1993

Авторы: Ручкин, Силин, Сучилин, Шевандин, Шишканов, Яцьков

МПК: B61K 7/04

Метки: башмак, тормозной

...16, который затем закрепляется посредством раскерновки) в отверстиях корпуса 1, Нажимной рычаг вводится между ребрами ребрах предусмотрены отверстия 11 для удобства переноски и установки башмака на рельс, а также возможного соединения его с башмаком смежного рельса пути,В нижней части корпуса с обеих его 5 сторон на ребрах 5 закреплены пружинные фиксаторы 12, обеспечивающие надежное удержание тормозного башмака в начале его установки на рельсе.В полозе 2 выполнен продольный сквоз ной паз; соответствующий по размерам пазу 8 в основании 7 корпуса. Конец полоза загнут вверх под углом к горизонтали и образует клиновой упор, в который входит клиновой конец 13 основания корпуса. Такое 15 соединение полоза с основанием образует стопорный...

Номер патента: 1794787

Опубликовано: 15.02.1993

Авторы: Ган, Казанцев, Пинигин, Ямалов

МПК: B62D 55/26

Метки: башмак, гусеничной, цепи

...тем, чтобашмак гусеничной цепи, содержащийопорную поверхность с выполненными наней поперечными ребрами с образованиемпаза, сьемный грунтозацеп, и соединени- "5тельный элемент, выполненный в видештифта, для крепления грунтозацепа к башмаку, и запрессованный в отверстия, выполненные соответственно в башмаке игрунтозацепах, причем паз выполнен в поперечном сечении по форме трапеции с большим основанием, обращенньол в сторону звена цепи, при этом грунтозацеп в месте крепления его к башмаку выполнен с поперечным сечением, аналогичный сечению паза, а расстояние между торцом отверстия под штифт, выполненного в грунтозацепе, и рабочим торцем грунтозацепа равно величине предельного износа грунтоэацепа.На чертеже изображен башмак гусеничной цепи...

Номер патента: 1797582

Опубликовано: 23.02.1993

Авторы: Авруцкий, Гора, Исаев, Морозов, Наркевич, Сотников, Сушков, Шейкин

МПК: B61K 7/04

Метки: башмак, рельсового, средства, тормозной, транспортного

...при наклоне рычажногомеханизма под углом а, значение которогоопределяется из вышеуказанной формулы.Наличие дополнительных распорных тяг,50 шарнирно соединенных с подвижным в направляющей упором в. совокупности с шарнирным соединением тормозных упоровпозволяет производить одновременный поворот двуплечих рычагов, самоустановку55 башмака на головке рельса и симметричныйс одинаковым усилием с каждой из сторонзажим шейки рельса, что повышает тормозной эффект и надежность башмака. Крометого, наличие распорных тяг позволяет увеличить силу прижатия тормознь 1 х опор к1797582 30 ства,шейке рельса, что также повышает тормозной эффект.Сопоставительный анализ с прототипом показывает, что заявляемый тормозной башмак рельсового транспортного...

Номер патента: 1803534

Опубликовано: 23.03.1993

Авторы: Зозуля, Кузнецов, Овчинников, Петров, Шенбергер

МПК: E21B 33/14

Метки: башмак, колонны, обсадной

...встречно-направленное потоку тангенциальное щелевое 45отверстие 9 поступает в вихревую камеру10, где по закону сохранения количествадвижения получает ускоренное вращательное движение, Вращающийся поток в камере 10 раздваивается на два.вихревых 50.потока, в центре которых формируется разряженная зона, В осевой зоне разряжения создается кавитационная полость, заполненная парогазовой фазой. При переходе в диффузор 11 (зону повышенного давления) пузырьки схлопываются, вызывая пульсацию давления. Это способствует кольматации околоскважинной зоны и уменьшению толщины глинистой корки на удалении до десятков метров от вихревого излучателя при промежуточных промывках скважины в процессе спуска колонны, а при цементировании(при прохождении...
