Дрижд

Номер патента: 1330972

Опубликовано: 20.02.1999

Авторы: Васильев, Дрижд, Костенко, Матвеев, Попов, Прудкай

МПК: C07C 211/00, C08L 63/00

Метки: композиций, отвердитель, самозатухающих, тетрахлор-п-ксилилен-бис-диэтилентриамин, эпоксидных

1. Тетрахлор-п-ксилилен-бис-ди-этилентриамин структурной формулыкак отвердитель для самозатухающих эпоксидных композиций.2. Способ получения тетрахлор-п-ксилилен-бис-диэтилентриамина, отличающийся тем, что тетрахлор-п-ксилилендихлорид подвергают взаимодействию с диэтилентриамином, взятыми в молярном соотношении, равном 1 : 4,2 - 6,5, в среде малополярного органического растворителя, например ксилола, при температуре кипения реакционной смеси.

Номер патента: 1434122

Опубликовано: 10.07.1996

Авторы: Бернацкий, Быков, Дрижд, Мышляев, Травин, Хорин, Шартнер

МПК: E21C 41/16, E21D 23/00

Метки: выработки, кровлей, лавой, подготовительной, сопряжении

Способ управления кровлей на сопряжении подготовительной выработки с лавой, включающий установку штрековой крепи и концевых секций лавной крепи, имеющих перекрытия, и их передвижку на величину, кратную ширине вынимаемой ленты угля, зарубку комбайна на ширину следующей ленты угля, отличающийся тем, что, с целью повышения надежности поддержания кровли в зоне сопряжения при различных углах падения и мощностях пласта, концевые секции лавной крепи в зоне сопряжения устанавливают последовательно за секциями штрековой крепи, располагая их перекрытия над перекрытиями штрековой крепи с перехватом на ширину вынимаемой ленты угля, при этом перед выемкой очередной ленты угля штрековую крепь передвигают на двойную ширину вынимаемой ленты угля и...

Номер патента: 1529687

Опубликовано: 15.10.1993

Авторы: Батизат, Дрижд, Кайда, Костиков, Прудченко, Сереженков

МПК: C07D 251/46, C07D 405/14

Метки: s-триазинсодержащие, s-триазинсодержащих, качестве, мономеров, полимеров, промежуточных, синтеза, соединений, соединения, термополимеризующихся, тетрафенола, триазинсодержащие, эпоксидны, эпоксидные

...мономеров 5 щевя щтрффенблам формулы 11,нонн- р-о-х-о- р-юнон "Т" нонн ннон где 2 имеет укаэанные значения, являющимся промежуточными веществами в синтезе соединений 1. О. И С - с С 1 М С с,н,у ХХ Я С 1 С 1 1М ИнО О-юн, но-Я-мн я-о-х-О ф-ынОн Целью изобретения является изыска ние новых эпоксипроизводных триазина, позволяющих при использовании их в качестве мономеров получить эпоксидные смолы с улучшенными свойствами, а также изыскание новых производных триаэина, позволяющих при использовании их в качестве промежуточных продуктов получить мономеры с улучшенными свойствами.Мономеры 1, а также промежуточные вещества 11 получают по схемеВычислено, : зпоксидные группы 16,2; С 61,13; Н 4/53; й 13,22.ИК-спектр (КВг,...

Номер патента: 1799886

Опубликовано: 07.03.1993

Авторы: Альшанов, Дрижд, Костиков, Назаренко, Реутов, Розов, Сомова

МПК: C09D 123/34, C09D 5/18

Метки: покрытий, состав, теплозащитных

...многослойных покрытий краскораспылителем или кистью слои наносятся "мокрый по мокрому" с промежуточной сушкой 15 - 30 мин, Толщина покрытий испытуемых образцов составляет 3 мм.Высокие теплозащитные свойства предлагаемых покрытий позволяют использовать их для защиты подвижных объектов, находящихся в зоне повышенной пожароопасности, т. к, при указанной температуре внутреннее пространство защищаемого объекта не успевает нагреваться, что позволяет обеспечить работоспособность людейи оборудования в течение времени необходимого для эвакуации. 5 Формула изобретенияСостав для теплозащитных покрытий,включающий хлорсульфированный полиэтилен, толуол, терморасширяющийся графитиотвердитель, отл ич а ю щи йся тем, 10 что, с целью повышения...

Номер патента: 1763669

Опубликовано: 23.09.1992

Авторы: Вечера, Дрижд, Кизилов, Пономарев

МПК: E21D 11/14

Метки: выработок, крепь, подготовительных

...фиг.З-сечение раций по распору крепи, осуществляемых Б-Б на фиг,2. Предлагаемая крепьсостоит путем перемещения распорйого(ойорного) иэ криволинейного верхняка 1, замков 2, клина вдоль натяжного болта с помощью проставок 3, опорных башмаков 4, распоргайки;. ,.:; 15 ныхклиньев 5 ипрокладок 6.Установкакревысокая металлоемкость распорного . пи осуществляется следующим образом.,устройства, состоящая к тому же из большо- Криволинеййое ьтерекрытие (верхняк) 1 с го количества деталей трудоемкйх в изго-:. предварительнозакрепленйыми на его контовлении. .:- . : ,:,.;, : цах с помощью замков 2 распорными устЦельа изобретения является Снижение 20 ройствами, содержащими проставки 3,трудоемкости установкииуменьшение ме-опорные башмаки 2,поднимается к...

Номер патента: 1709085

Опубликовано: 30.01.1992

Авторы: Байкенжин, Баймухаметов, Дрижд, Потапенко, Санкин, Тир

МПК: E21C 27/00, E21C 27/02

Метки: комбайн, угольный

...агрегат с тормозным устройством приводного колеса 16, Блоки режущей 7 и подающей 6 частей соединены между собой известным способом.В процессе работы комбайн с шарнирным соединением модулей 1, 2 перемещается по изогнутым в различных плоскостях участкам забойного конвейера 10, при этом каждый модуль 1 и 2 одновременно поворачивается относительно другого на угол, равный углу изгиба рештаков забойного конвейера 10. Поворот модулей 1 и 2 в горизонтальной плоскости происходит вокруг осей пальцев 22, а в вертикальной - вокруг осей опор.19 кронштейнов 20, что позволяет корпусу комбайна вписываться в сложную гипсометрию пласта с сохранением зазоров между элементами крепи и забойного конвейера 10. Надежность зацепления приводных колес 16...

Номер патента: 1705584

Опубликовано: 15.01.1992

Авторы: Дрижд, Ким, Лившиц, Мерцалов, Родионов, Русяйкин, Сардов, Топол, Эйдельштейн

МПК: E21D 11/15

Метки: безразгрузочная, временная, крепь, передвижная

...под оси 17.Перекрытие 9, выполненное из упругой профилированной полосы, включает в передней части загнутые выступы 18 с продолговатыми отверстиями 19 и хвостовую часть 20 с радиусом соответствующим кривизне рамы 10. Перекрытия 9 расположены по контуру кровли выработки, перекрывая друг друга (внахлест), загнутыми выступами передних концов уложены в лотки рамы 11 и попарно закреплены осями 17 через отверстия 19, а хвостовыми частями 20 - на ролики 14 соседней секции.Крепь работает следующим образом.Секции крепи 1 при помощи механизмов распора 5 распирают между почвой и кровлей горной выработки. По мере продвигания забоя производят посекционное продвижение крепи, При выдвижении штока гидродомкрата 7 происходит перемещение первой секции...

Номер патента: 1629542

Опубликовано: 23.02.1991

Авторы: Анисимов, Гладуш, Дрижд, Машковцев

МПК: E21C 41/18

Метки: границ, добыче, зоны, мульды, обрушения, подземной, пород, сдвижения, угля

...продолжительностьцикла обрушения (опускания) пород основной кровли;, 50ш - вынимаемая мощность пласта;К - коэффициент, учитывающийДподготовку и систему разработки пласта.Если один из датчиков находится в зоне обрушения, то другой - в мульде55 сдвижения,. и наоборот, что позволяет ,по первоначальной скорости расслое 1 ний уточнить размеры зоны и мульды. Первоначальная скорость расслоения в пределах 18-24 мм/ч является характеристикой образования зоны . обрушения или мульды сдвижения. При меньших скоростях трещина быстро закрывается и это не указывает на границу зоны или мульды.Скважины можно не бурить, а использовать для этого геологоразведочные или дегезационные.Световолоконный датчик состоит из корпуса 7 в виде сквозного...

Номер патента: 1587204

Опубликовано: 23.08.1990

Авторы: Баймухаметов, Дипнер, Дрижд, Кейрович, Ким, Нургалиев

МПК: E21D 11/14

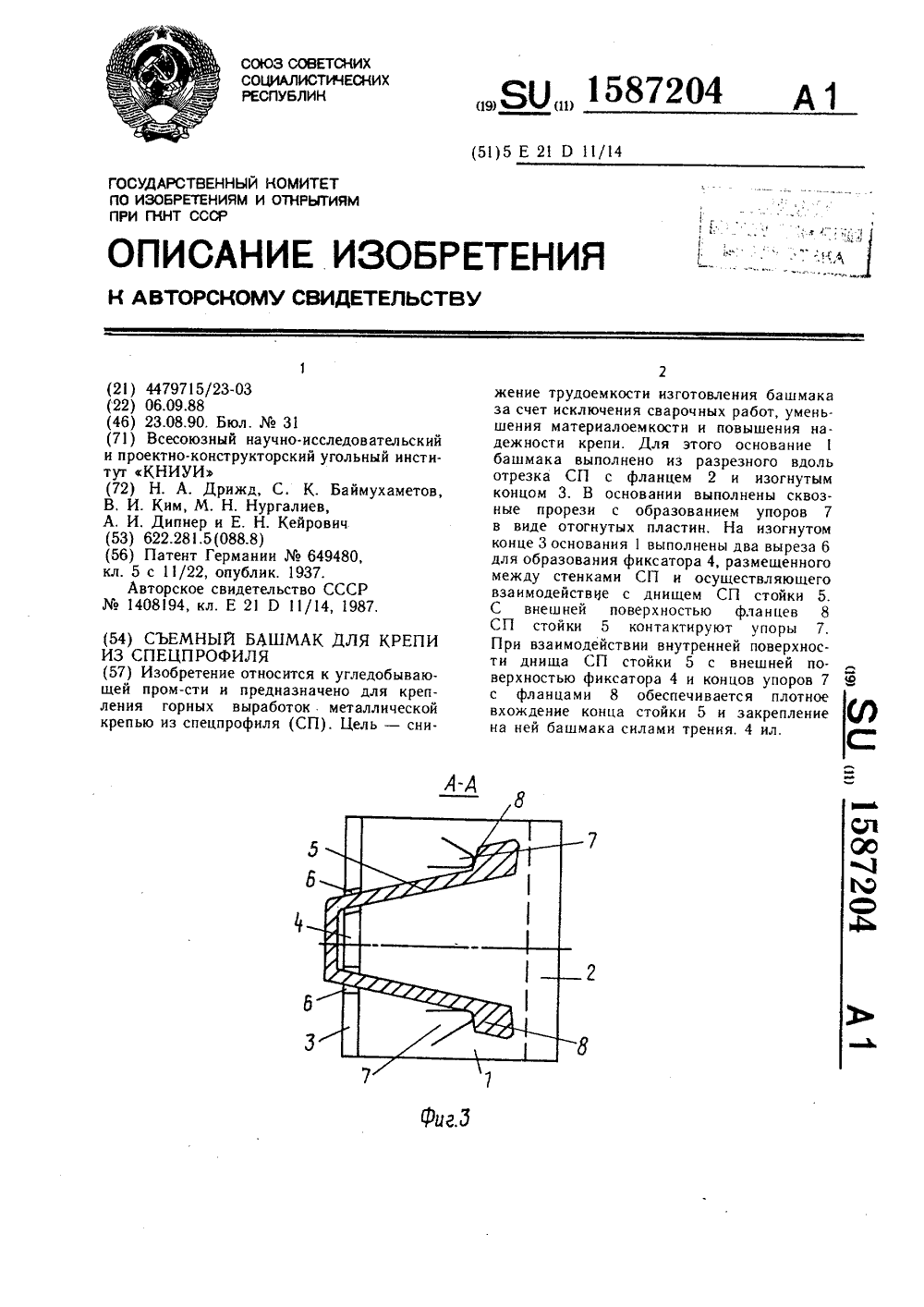

Метки: башмак, крепи, спецпрофиля, съемный

...чтобы при Взаимодействии внутренней поверхности днища спецпрофиля стойки 5 с внешней поверхностью фиксатора 4 и концов упоров 7 с фланцами 8 спецпрофиля стойки 5 было обеспечено плотное вхождение конца стойки 5 и закрепление на ней башмака силами трения.Изготовление съемного башмака осу,ществляется следующим образом.Отходы спецпрофиля рубят на заготовки, равные длине основания 1, и по продольной оси (по днищу) разрезают на две части, получив два основания 1. В основании 1 выполняют прорези путем просечки на прессе по двум образующим обоих упоров 7 с одновременным отгибом третьей стороны на требуемый угол. Таким образом, образуются упоры 7 без применения дополнительных деталей (отрезков спецпрофиля) и сварочных работ. Затем на...

Номер патента: 1578348

Опубликовано: 15.07.1990

Авторы: Баймухаметов, Дипнер, Дрижд, Кейрович, Ким, Нургалиев, Попп

МПК: E21D 11/14

Метки: клиновое, межрамное, соединение

...отверстия, Для соединения стяжек 1 отогнутые концы петель С 3 вводят в отверстия перпендикулярно поверхности полок уголковых стяжек 1. В выступающих из отверстий частях петель устанавливают ч клин 4. 3 ил,2 в полках (по два на каждом конц разной скобы 3 с концами. загнут внешнюю сторону в виде О-образ тель в плоскости скобы на 180 с д тельным изгибом концов на 45 к пл скобы для установки в отверстиях угловых стяжек 1 перпендикулярно ности этих полок, и плоских клиньев новленных в выступающих иэ отве частях О-образных петель.Возведение межрамного соед производят следующим образом,П-образную скобу 3 надевают мент крепи 5 и загнутыми концами ют в овальные отверстия 2 на конце 1, закрепленной на ранее установле седней раме крепи. При...

Номер патента: 1562450

Опубликовано: 07.05.1990

Авторы: Беляков, Дрижд, Новиков

МПК: E21C 41/16

Метки: мощного, пласта, пологого, разработки

...забоя,мощностью, превосходящей сумму двухдиаметров шнеков комбайна, в верхнемуступе 1 формируют П 4 в форме равнобедренной трапеции. При этом уменьшается объем отжатого от забоя угля, асам забой приобретает наиболее устойчивую форму. При выемке верхнего уступа 1 вслед за комбайном с отставанием от него производят передвижкуконвейера и секций крепи. 3 ил. При выемке верхнего уступа вслед за комбайном с отставанием от него производят передвижку конвейера и секций крепи.После взятия цикла рабочие операции повторяются.При разработке пласта с вынимаемой мощностью ш свыше двух диаметров 2 д шнеков (фиг.2) после выемки верхнего уступа с треугольной по" лостью при движении комбайна вниз конический шнек опускают на величину шй, а...

Номер патента: 1536014

Опубликовано: 15.01.1990

Авторы: Баймухаметов, Дрижд, Кийков, Кийкова, Корсун, Лазарев, Паули, Тельгарин

МПК: E21D 21/00

Метки: анкер, наполнителем, насыпным, распорный, универсальный

...на стер жне 1 цилиндрической втулки 3 с прсдольными симметрично расположенны инаружными ребоамии утолщением 5в основании. В промежутках между основными ребрами 1 на втулке 3 вы.ол-нены дополнительные укороченные ребраб. Гмесь песка с вяжущим в насыпномвиде размещена в ограждающей оболоц"ке 7, Опорный элемент выполнен в видепары гаек 8 и 9 и шайбы 1 О, установленной менду ними с возможностью перекрытия сечения шпура. В качествевяжущего в смеси для распорного элемента может бьть использован цемент.На выступающем конце стержня 1 установлены опорная шайба 11 и натяжнаягайка 12,Универсальный распорный анкер снасыпным наполнителем устанавливаютследующим образом.Перед установкой анкер собирают,На стержень 1 навинчивают гайку 8,одевают...

Номер патента: 1509548

Опубликовано: 23.09.1989

Авторы: Айруни, Баймухаметов, Бубликов, Дрижд, Ставровский, Швец

МПК: E21F 7/00

Метки: вертикальными, дегазации, поверхности, пробуренными, скважинами, шахт

...газовьделения Способ осуществляют следующим образом. Споверхности бурятся вертикальные дегазационные скважины (ДС) и производят их обсадку перфорированными трубами (ПТ), Перфорированная часть ПТ располагается напротив дегазируемого спутника. В колонну ПТ опускают второй став ПТ. Перфорированная часть последнего составляет 1/4 длины перфорированной части обсадных ПТ, Перфорированная часть второго става ПТ располагается в нижней части Оф перфорированного участка обсадных ПТ, Устья обоих ставов ПТ подсоединяют к вакуумной линии и производят каптирование метанане менее 10 м. В колонну обсадныхтруб, установленных в скважине, опускают второй став перфорированныхтруб, перфорированная часть которыхсоставляет 1/4 длины...

Номер патента: 1467175

Опубликовано: 23.03.1989

Авторы: Дрижд, Карленков, Лотар, Мерцалов

МПК: E21C 27/32

Метки: выемки, ископаемого, полезного, струговой

...3. На струговый конвейер 1 одновременно может попадать полезное ископаемое от самопроизвольного обрушения верхней части пласта, которое происходит хаотично, При этом общий грузопоток Р на струговом конвейере 1, тяговый орган которого движется по стрелке 7, может превысить ,цопустимый грузопоток Рй по высоте и форме, Это явление особенно часто наблюдается при попутном ходе стругового исполнительного органа 2, В этом случае требуется устранение излишнего объема полезного ископаемого, что осуществляется путем регулирования высоты и создания требуемой Формы грузопотока устройством 4, При этом на струговом конвейере 1 остается грузопоток от попутного хода Р,равный допустимому грузопотоку конвейера Р , что обеспечивает максимальную...

Номер патента: 1460341

Опубликовано: 23.02.1989

Авторы: Баймухаметов, Бубликов, Дрижд, Еремин, Ставровский, Швец, Шипулин

МПК: E21F 7/00

Метки: выработанного, дегазации, пространства

...освоения недр АН СССР(54) СПОСОБ ДЕГАЗАЦИИ ВЫРАБОТАННОГО ПРОСТРАНСТВА(57) Изобретение относится к горному делу и может быть использовано для борьбы Изобретение относится к горному делу и может быть использовано для борьбы с повышенной метанообильностью угольных шахт.Цель изобретения - повышетивности дегазации.На фиг. 1 показан дебит метана из вертикальных дегазационных скважин ло мере подвигания очистного забоя (п 1, п 2, пз пномера скважин в порядке удаленности их от разрезной печи); на фиг. 2 - схема расположения вертикальных дегазационных скважин.На чертеже обозначено: отрабатываемый столб 1 угля; вертикальные дегазационные скважины 2 с заложением их по линии падения пласта; разрезная печь 3; подготовительная выработка 4; угольный...

Номер патента: 1453024

Опубликовано: 23.01.1989

Авторы: Дрижд, Жданкин, Калмыков, Кирш, Коянбаев

МПК: E21C 41/04, E21D 11/00

Метки: выработки, поддержания

...обрушение пород основной кровли за участком 4 10 15 20 25 30 35 40 45 50 55 происходит по линии 6, начинающейся от места пересечения участков 3 и 4 и параллельной поддерживаемой выработке 1. Вдоль выработки 1 в пределах линии 6 породы основной кровли не обрушаются и зависают в виде консоли, под которую сползают обрушенные из выработанного пространства 7, образуя естественную породозаполненную полосу 8.В слабых породах при длине устойчивого пролета кровли менее 30 м применение способа отличается тем, что к секциям механизированной крепи, расположенным от поддерживаемой выработки 1 на расстоянии, большем ширины участка опережения, устанавливают наклонно под углом 45 и границе обрушенных пород скреперы 9 с помощью канатов или цепей...

Номер патента: 1347573

Опубликовано: 30.05.1988

Авторы: Баймухаметов, Давыдов, Добров, Доможаков, Дрижд, Кучук, Негруцкий

МПК: E21F 13/02

Метки: выработок, горных, средство, транспортное

...левого поворота установлены отклоняющие ролики с вертикальной осью вращения, причем один иэних установлен на жесткой опоре 14,а второй - на подпружиненной оси 15. формы 6.Для горизонтального правого поворота оба отклоняющих ролика с вертикальной осью вращения установлены нажестких опорах. Путем набора поддерживающих и отклоняющих приспособлений в количествах, соответствующихколичеству ловоротон рельсового путигорной выработки как в вертикальной,15 20 25 так и в горизонтальной плоскостях, обеспечивается перемещение груэов в выработках с любой комбинацией н последовательностью изгибов пути.Транспортное средство работает по принципу бесконечной откатки с использованием челночной схемы следующим образом.Привод 1 посредством шкивов...

Номер патента: 1399464

Опубликовано: 30.05.1988

Авторы: Баймухаметов, Возлюбленная, Дрижд, Ермеков, Исабеков, Квон, Майнин, Сагинов

МПК: E21C 41/04

Метки: выемки, ископаемого, полезного

...Техред М дидык Корректор С.Черни Заказ 2 б 53/35 Тираж 459 Подписное ВИИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к горной промышленности и может быть испольэовано при разработке пластовых месторождений полезных ископаемых.Цель изобретения - повышение интенсивности очистных работ.Способ осуществляют следующим образом.Стреловым манипулятором вынимают полосу угля шириной г, затем, не доходя 7-8 м до конца лавы, начинают увеличивать ширину вынимаемой полосы путем увеличения угла атаки стрелы манипулятора от Ы до 90 и вынимают новую полосу угля на концевом участке лавы, формируют...

Номер патента: 1384570

Опубликовано: 30.03.1988

Авторы: Дрижд, Прудченко, Савелова, Федорова

МПК: C07C 87/60

Метки: тринитродифениламинов

...и др,цель изобретения - увеличение выхода и повышение чистоты целевого продукта, которая достигается обработкой соответствующего 2,4-динитрофенилового эфира И-(3- или 4-нитрофенил)бензимидовой кислоты щелочью при молярном соотношении 1:2-5 соответственно в среде смеси вода - диоксан или вода-диметилсульфоксид (ДМСО) при объемном соотношении компонентов смеси 1:1,5-2,5 соответственно. П р и м е р 4. Получение 2,4,4 -тринитродифениламина.Как в примере 2, только берут3 мл диоксана и 2 мл воды. ВыходО, 122 г (827) . П р и м е р 5, Получение 2,4,3 -тринитродифениламина. К раствору0,1 г 2,4-динитрофенилового эфира .И-(3-нитрофенил)бензимидовой кислотыв 5 мл диметилсульфоксида прибавляютраствор 0,055 г КОН в 2 мл воды.После вьдержки в...

Номер патента: 1317183

Опубликовано: 15.06.1987

Авторы: Боровков, Дрижд, Елпидин, Калмыков, Попп, Реймер, Топол, Шохор

МПК: F04D 7/04

Метки: насос, неоднородных, перекачивания, сред

...режущие ножи 9, установленные на колесе 4 с внешней стороны окон 8, и противорежущие ножи 10, установленные в заборной камере 3. Корпус 1 выполнен цилиндрическим, а лопасть 5 - Ь-образной спиральной формы, центрально закреплена между дисками 7, и на ее концах установлены пластины-чистильщики 11, ограничивающие нагнетательные каналы 6. Всасывающие окна 8 расположены на минимальном радиусе нагнетательных каналов 6, режущие ножи 9 наклонены к поверхности диска 7 в сторону вращения колеса (направление вращения показано стрелкой), а противорежущие ножи 10 выполнены в виде радиальных ребер. Насос работает следующим образом При работе насос погружают в перекачиваемую жидкость, которая поступает через ножи 10 в виде радиальных ребер в...

Номер патента: 1312183

Опубликовано: 23.05.1987

Авторы: Бирюков, Дрижд, Кузнецов, Мостипака, Петухов, Швец

МПК: E21F 5/00, E21F 7/00

Метки: выбросоопасных, газоносных, пластов, подготовки, разработки, угля

...отсос газа из выработанного пространства. С помощью легкого переносного трубопровода 7 выполняют также отсос газа из участков12183 5 10 15 20 25 30 35 40 45 50 55 наиболее активного газовыделения влаве, в особенности при зарубке углякомбайном и производстве противовыбросных мероприятий.Расчеты показывают, что для условий одиночного выемочного поля длиной до 1000 м удовлетворительно обеспечивается проветривание по предлагаемой схеме с использованием скважин диаметром до 500 мм.На поверхности в качестве источника тяги применяют стандартные вентиляторы, Однако при значительнойдлине и большом коэффициенте сопротивления трубопроводов используютнагнетатели, развивающие депрессиюдо 1500 даПа при дебите 100-200 м/с,Вентиляционную...

Номер патента: 1273591

Опубликовано: 30.11.1986

Авторы: Дрижд, Коробов, Новиков, Савченко, Саламатин, Топол

МПК: E21D 23/00

Метки: агрегат, выемки, мощных, пластов, угольных

...слоя 22. Вслед за комбайном, на ширину вынутой полосы передвигают к плоскости призабойног о массива рештачный став забойного конвейера 2 и поочередно выдвигают к забою секции крепи. При этом завальчый конвейер 11 находится в придвинутом к раме 7 положении на передней половине опорных лыж 10 завальной части основания 5. В этом же положении конвейер 11 совместно с основанием 5 передвигается (едет на лыжах завальной части основания) в сторону забоя.В процессе перецвижения секций крепи обнажающаяся позади поддерживающих козырьков 4 консоль подкровельной или междуслоевой толщи под действием сил горного давления самообрушается и магазинируется на ограждениях 3. Далее крупные куски угля над ограждениями интенсивно разрушаются силами...

Номер патента: 1237774

Опубликовано: 15.06.1986

Авторы: Бернацкий, Быков, Гапанович, Дрижд, Мышляев, Палагин, Парамонов, Савченко, Шартнер

МПК: E21D 23/04

Метки: крепи, механизированной, секция

...а конкретно к средствам механизированного крепления очистных забоев.Известна механизированная крель,секции которой включают верхнее перекрытие с козырьком, ограждениес упорным гидродомкратом, гидравлические стойки с опорными плитами,соединенные гидродомкратом, выдвижной шибер, выполненный на ограждении, и гидродомкрат управления шибером.Недостатком известной крепи является высокая аварийность гидродомкрата, прикрепленного к опорнойплите гидростойСИ,Наиболее близкой к изобретениюявляется секция механизированнойкрепи, включающая перекрытие, ограждение, гидростойки и устройство дляперемещения ограждения с упорнымдомкратом, связанное с перекрытиеми ограждением.Недостатком известной секции крепиявляется значительное уменьшение усилий...

Номер патента: 1234614

Опубликовано: 30.05.1986

Авторы: Аркенов, Баймухаметов, Возлюбленная, Дрижд, Ермеков, Исабеков, Квон, Койсин, Лазуткин, Майнин, Сагинов, Токенов, Тунгатаров

МПК: E21C 27/02

Метки: агрегат, фронтальный

...26, свя:яццыч с рыкоя г)к) 27 1)осрс,естзоч оси пронуценной через основание 5.Нд криво,ицсйнь)х и прял 0,иц(.Й)31 х Л 33 СГКсЗХ ИМСК) ГСя 133 црд)ЗГ 1 я)ОП(1)Е 28, 1 ЗЗИМО;еейсгзук)3(3 е с здхва гамп 29 и 30, урс)3535 еыыыи и Е)03(и )и)11 рами.1 сз основании 5 маципы,)тора сгцо)3,)с- )30 оборудование 33 управления. Г),(рос)3 сгсмд упрдвлсния состоит из ги;ероблока 34 уп- Рс 1 ЕЗЛЕЦИ Я СТРССЛОЙ И ГОЛОВКОЙ Ыа ЦИПЫ(153 ОР , насоса 35, регы;35)тора 36 потока, распреЕссл иГсг 351 37, Бзд и ыо,Е(ЙстВ к)п(с 0 с кс 11- ком 38, обрдгных клан нов 39, 40 и 41, грлбо)Ро 30 ео)з 42, 43, 45, 46, 48, 49 и еро)(33- лицлрсз 47 поворота трл б(нРоволов )0- 40 ГИ,Ц)06.О)( УПРавгСЦИЯ СОСТОИТ 13:3 ПРСЛОХРс)- нитслього клапана 53, секции хпрс)влепи 5 ги...

Номер патента: 1229267

Опубликовано: 07.05.1986

Авторы: Дрижд, Кудряшов, Лазуткин, Фабричный

МПК: E02F 3/42

Метки: оборудование, рабочее, экскаватора

...5Целью изобретения является упрощение конструкции.На фиг.1 изображено рабочее оборудование экскаватора, на фиг.2 - кинематическая схема его работы при 1 О черпании юРабочее оборудование содержит стрелу 1, рукоять 2, установленную на стреле при помощи седлового подшипника 3 (шарнир с центром 0) 15 ковш 4, соединенный с рукоятью шарниром с центром 04, соединительный элемент, выполненный в виде тяги 5, закрепленной на стреле шарниром с центром О , а на ковше шарниром с 2 О центром 0 , и подъемный канат 6Рабочее оборудование экскаватора работает следующим образом.Перемещение ковша при зачерпывании осуществляется двумя независимыми 25 приводамиф подъем ковша канатом 6 с помощью установленной на раме экскаватора лелебки (не показана), напор...

Номер патента: 1201517

Опубликовано: 30.12.1985

Авторы: Дрижд, Калмыков, Кравченко, Перемышлин, Попп

МПК: E21F 1/08

Метки: вентиляторная, главного, проветривания

...и нагнетательный каналы имеют общий участок 13.Поворотная заслонка выполнена в виде полотна 14, закрепленного на горизонтальной оси 15, расположенной выше центра тяжести полотна. Ось установлена с возможностью поворота в гнездах. Для фиксации заслонки имеется упор 16. Кроме того, заслонка снабжена эластичными уплотнениями 17 и имеет возможность поворота под действием струи только в одну сторону.Вентиляторная установка работает следующим образом.45В. режиме всасывания из шахты переключающая.ляда 9 установлена в положении, указанном на фиг.1. Воздух из шахты 11 по общему каналу поступает во всасывающий канал 4, засасывается вентиляторами 5 и по их трубопроводам выбрасывается в нагнетательный канал и через диффузор 8 в атмосферу.В режиме...

Номер патента: 1199949

Опубликовано: 23.12.1985

Авторы: Адилов, Джакупов, Дрижд, Камаров, Квон, Сагинов

МПК: E21F 5/06

Метки: газоносных, горных, пород, сероводород, содержащих, состав

...берется в тех случаях, если концентрация сероводорода в рудничной атмосфере ниже 1500 мг/м , а 1,07-ный раствор триэтиленгликоля и 0,27-ный раствор гидрата окиси щелочных металлов при содержании сероводорода более 1500 мг/м9Технология приготовления раствора в шахтных условиях заключается в следующем. Определенное количество ,триэтиленгликоля и гидрат окиси щелочных металлов тщательно разводят водой в водяном баке, установленном у насоса, подающего воду к форсункам комбайна, т.е, используют имеющуюся в лаве типовую оросительную систему. Количество раствора берут из расчета 8,2 г триэтиленгликоля, 2 г гидрат окиси калия или натрия на 1 л раствора. При таком соотношении триэтиленгликоля, гидрата окиси щелочных металлов и воды...

Номер патента: 1198223

Опубликовано: 15.12.1985

Авторы: Айруни, Баймухаметов, Бубликов, Дрижд, Еремин, Ставровский, Швец, Шипулин

МПК: E21F 7/00

Метки: воды, паров, парогазовоздушной, смеси

...аказ 7699/3одписаое аж 445 1 1Изобретение относится к горнойпромышленности и может быть использовано для очистки от паров воды парогазовоздушной смеси, получаемой придегаэации пластов через скважины споверхности в условиях отрицательныхтемператур,Цель изобретения - повышение эффективности влагоотделения за счетувеличения продолжительности контакт Ута парогаэовоздушной смеси с поверхностью шариков-конденсаторов и снижение. трудоемкости при замене послед.них.На чертеже показано устройстводля очистки парогазовоздушной смесиот паров воды,Устройство содержит дегазационную скважину 1, на устье которой установлен бачок-водоотделитель, содер.жащий внешнюю емкость 2 и заполненную шариками-конденсаторами 3 внутреннюю емкость 4,...

Номер патента: 1180505

Опубликовано: 23.09.1985

Авторы: Адилов, Дрижд, Новиков, Попков, Прохоровский, Фаньшин

МПК: E21C 41/04

Метки: пластов, почвы, разработки, слабой, угольных, условиях

...после нарезки щелей слабую почву увлажняют, а затем охлаждают до твердого состояния путем самопроизвольного испарения жидкого хладагента.2. Способ по п.1, отличающийся тем, что слабую почву охлаждают, наливая жидкий хладагент на ее поверхность.3. Способ по п.1, отличающийся тем, что слабую почву охлаждают, распыляя жидкий хладагент на ее поверхность.1180505 1Изобретение относится к горной промышленности и предназначено для разработки угольных пластов в условиях слабой почвы:Цель изобретения - снижение потерь угля при разработке.Способ осуществляют следующим образом. 2При разработке угольных пластов в условиях слабой почвы в последней нарезают щели. После нарезки щелей слабую почву увлажняют, а затем охлаждают до твердого состояния путем...

Номер патента: 1177515

Опубликовано: 07.09.1985

Авторы: Дрижд, Плотников, Чиж

МПК: E21F 15/00

Метки: выработках, горных, заполнения, пустот

...2), перекрепляют.При установке затяжки в районе купола 1оставляют не менее двух окон - лазов,через которые подают маты иэ минеральной ваты и насыпную минвату. Маты 2 из минваты укладывают на железобетонную затяжку по всей площади вы Овала и пропитывают их быстротвердеющим негорячим раствором, например, изгипса, после чего в течение 2 чдают выдержку для схватывания гипса.При этом образуется непроницаемыйнегорючий подстилающий слой из гипса и минваты, Затем на этот слой укладывают минвату так, чтобы в каждомпоперечном сечении выработки по всейдлине вывала образовался арочныйсимметричный свод из минваты 3,стрела подъема которого не менее 0,1 гмаксимальной ширины выработки, и располагался симметрично над верхними элементами крепи горной...
