Съемный башмак для крепи из спецпрофиля

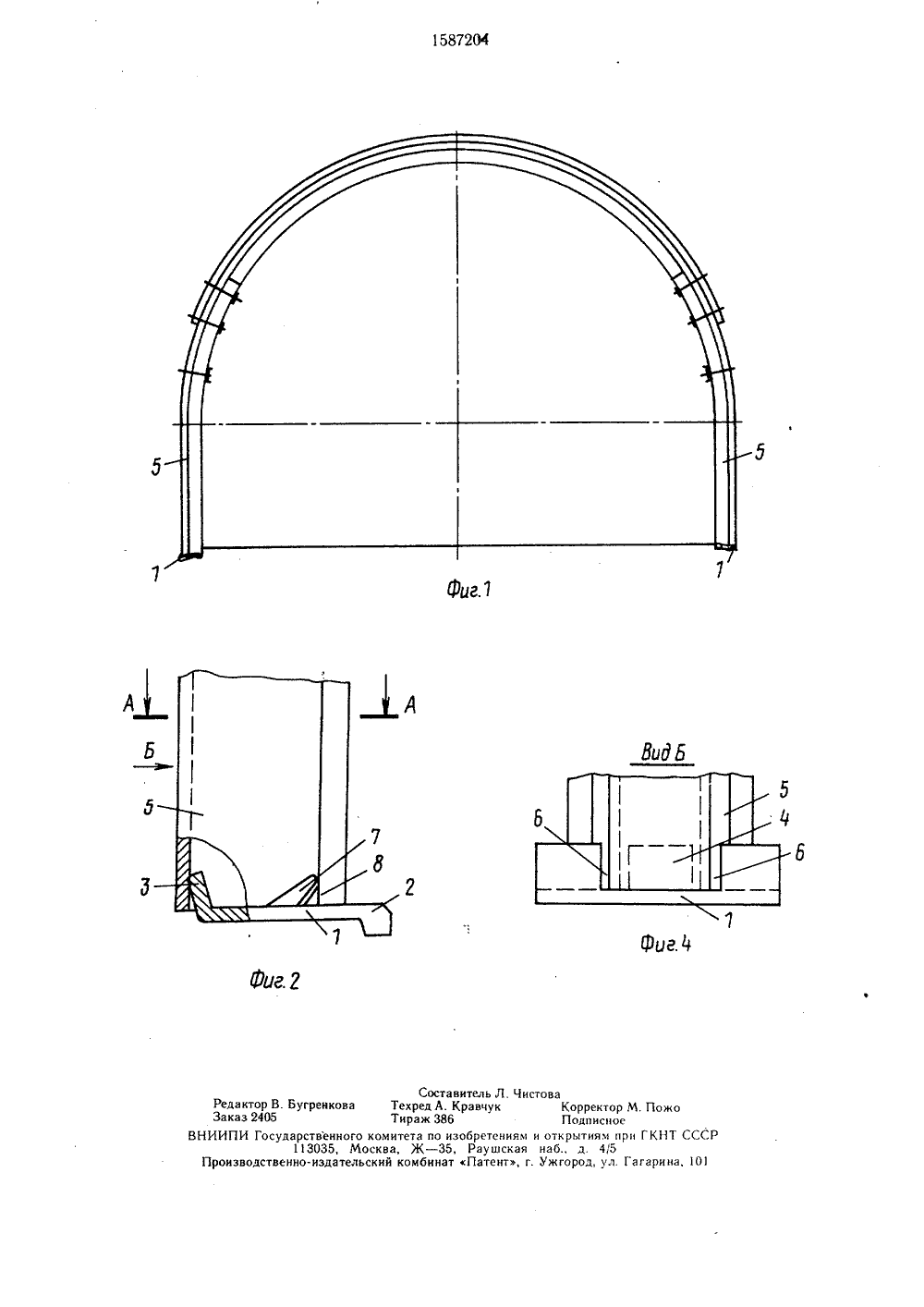

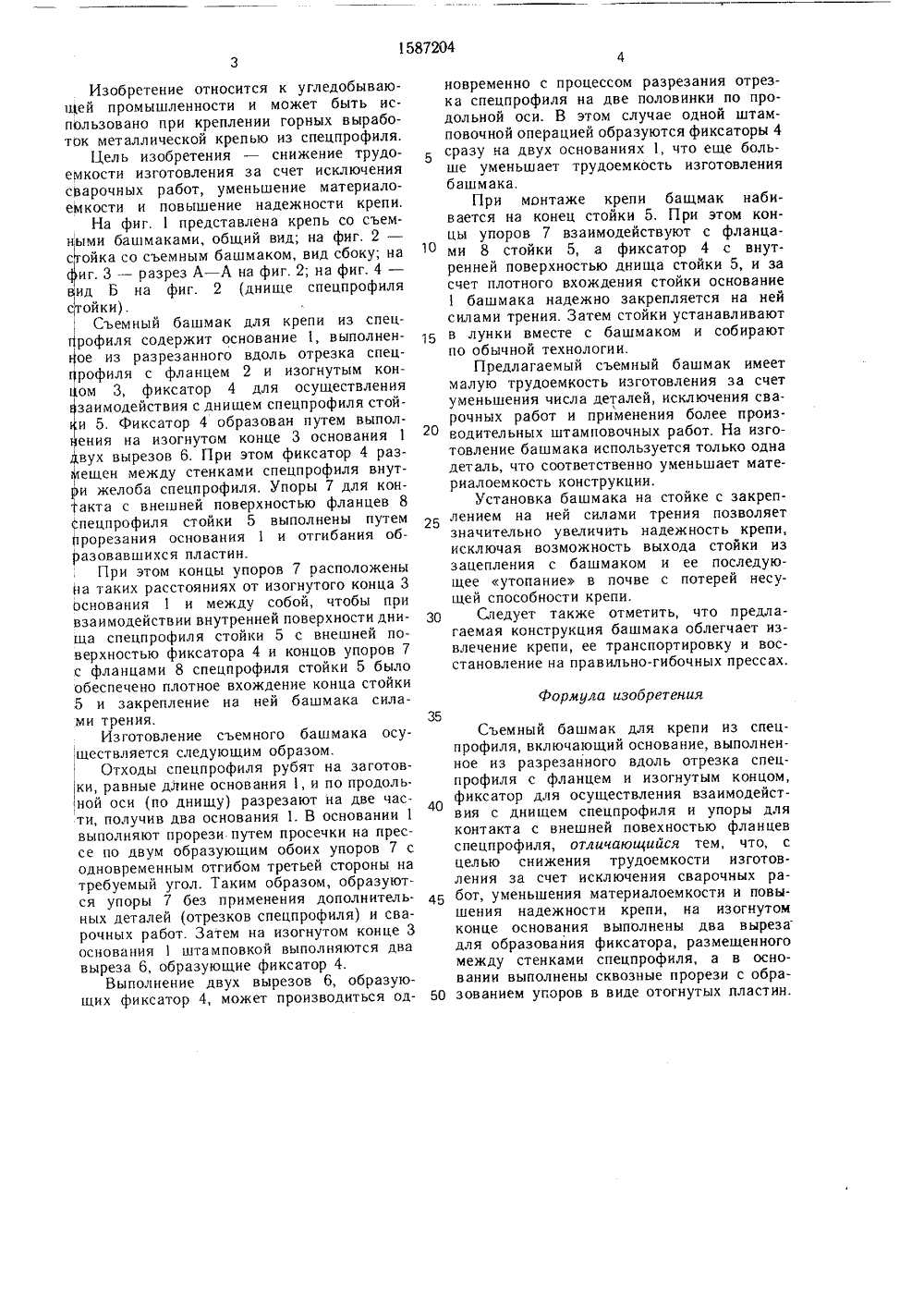

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 51)5 Е 21 Р 11/14 ОПИСАНИЕ ИЗОБРЕТЕНИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ фиг 3 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Всесоюзный научно-исследовательскийи проектно-конструкторский угольный институт КНИУИ(54) СЪЕМНЫЙ БАШМАК ДЛЯ КРЕПИИЗ СПЕЦПРОФИЛЯ(57) Изобретение относится к угледобывающей пром-сти и предназначено для крепления горных выработок металлическойкрепыш из спецпрофиля (СП), Цель - снияц 1587204 жение трудоемкости изготовления башмака за счет исключения сварочных работ, уменьшения материалоемкости и повышения надежности крепи. Для этого основание 1 башмака выполнено из разрезного вдоль отрезка СП с фланцем 2 и изогнутым концом 3. В основании выполнены сквозные прорези с образованием упоров 7 в виде отогнутых пластин. На изогнутом конце 3 основаниявыполнены два выреза 6 для образования фиксатора 4, размещенного между стенками СП и осуществляющего взаимодействие с днищем СП стойки 5. С внешней поверхностью фланцев 8 СП стойки 5 контактируют упоры 7. При взаимодействии внутренней поверхности днища СП стойки 5 с внешней поверхностью фиксатора 4 и концов упоров 7 с фланцами 8 обеспечивается плотное вхождение конца стойки 5 и закрепление на ней башмака силами трения. 4 ил.Формула изобретения 35 40 45 50 Изобретение относится к угледобываюц 1 ей промышленности и может быть использовано при креплении горных выработок металлической крепыш из спецпрофиля.Цель изобретения - снижение трудоемкости изготовления за счет исключения сВарочных работ, уменьшение материало- емкости и повышение надежности крепи,На фиг, 1 представлена крепь со съемными башмаками, общий вид; на фиг. 2 - с ойка со съемным башмаком, вид сбоку; на иг. 3 - разрез А - А на фиг, 2; на фиг. 4 - вид Б на фиг. 2 (днище спецпрофиляойки).Съемный башмак для крепи из спецрофиля содержит основание 1, выполненое из разрезанного вдоль отрезка спецрофиля с фланцем 2 и изогнутым коном 3, фиксатор 4 для осуществления заимодействия с днищем спецпрофиля стой- и 5, Фиксатор 4 образован путем выполения на изогнутом конце 3 основания 1 вух вырезов 6, При этом фиксатор 4 разещен между стенками спецпрофиля внут- , и желоба спецпрофиля. Упоры 7 для конакта с внешней поверхностью фланцев 8 пецпрофиля стойки 5 выполнены путем брорезания основания 1 и отгибания обРазовавшихся пластин.При этом концы упоров 7 расположены на таких расстояниях от изогнутого конца 3 Основания 1 и между собой, чтобы при Взаимодействии внутренней поверхности днища спецпрофиля стойки 5 с внешней поверхностью фиксатора 4 и концов упоров 7 с фланцами 8 спецпрофиля стойки 5 было обеспечено плотное вхождение конца стойки 5 и закрепление на ней башмака силами трения.Изготовление съемного башмака осу,ществляется следующим образом.Отходы спецпрофиля рубят на заготовки, равные длине основания 1, и по продольной оси (по днищу) разрезают на две части, получив два основания 1. В основании 1 выполняют прорези путем просечки на прессе по двум образующим обоих упоров 7 с одновременным отгибом третьей стороны на требуемый угол. Таким образом, образуются упоры 7 без применения дополнительных деталей (отрезков спецпрофиля) и сварочных работ. Затем на изогнутом конце 3 основания 1 штамповкой выполняются два выреза 6, образующие фиксатор 4,Выполнение двух вырезов 6, образующих фиксатор 4, может производиться од 5 10 15 20 25 30 новременно с процессом разрезания отрезка спецпрофиля на две половинки по продольной оси. В этом случае одной штамповочной операцией образуются фиксаторы 4 сразу на двух основаниях 1, что еще больше уменьшает трудоемкость изготовления башмака.При монтаже крепи башмак набивается на конец стойки 5. При этом концы упоров 7 взаимодействуют с фланцами 8 стойки 5, а фиксатор 4 с внутренней поверхностью днища стойки 5, и за счет плотного вхождения стойки основание 1 башмака надежно закрепляется на ней силами трения. Затем стойки устанавливают в лунки вместе с башмаком и собирают по обычной технологии.Предлагаемый съемный башмак имеет малую трудоемкость изготовления за счет уменьшения числа деталей, исключения сварочных работ и применения более производительных штамповочных работ, На изготовление башмака используется только одна деталь, что соответственно уменьшает материалоемкость конструкции.Установка башмака на стойке с закреплением на ней силами трения позволяет значительно увеличить надежность крепи, исключая возможность выхода стойки из зацепления с башмаком и ее последующее утопание в почве с потерей несущей способности крепи,Следует также отметить, что предлагаемая конструкция башмака облегчает извлечение крепи, ее транспортировку и восстановление на правильно-гибочных прессах. Съемный башмак для крепи из спец- профиля, включающий основание, выполненное из разрезанного вдоль отрезка спец- профиля с фланцем и изогнутым концом, фиксатор для осуществления взаимодействия с днищем спецпрофиля и упоры для контакта с внешней повехностью фланцев спецпрофиля, отличающийся тем, что, с целью снижения трудоемкости изготовления за счет исключения сварочных работ, уменьшения материалоемкости и повышения надежности крепи, на изогнутом конце основания выполнены два выреза для образования фиксатора, размещенного между стенками спецпрофиля, а в основании выполнены сквозные прорези с образованием угоров в виде отогнутых пластин.1587204 Вид Б 2 Редактор В. БуЗаказ 2405 Составитель Л.икова Техред А. КравчукТираж 386 ВНИИПИ Государственного комитета по изобретения 1 3035, Москва, Ж - 35, Раушск Производственно-издательский комбинат Патент истоваКорректор М. ПожоПодписноем и открытиям при ГКНТ ССя на 6., д. 4/5г. Ужгород, ул. Гагарина, 1 О
