Направляющий башмак шахтного подъемного сосуда

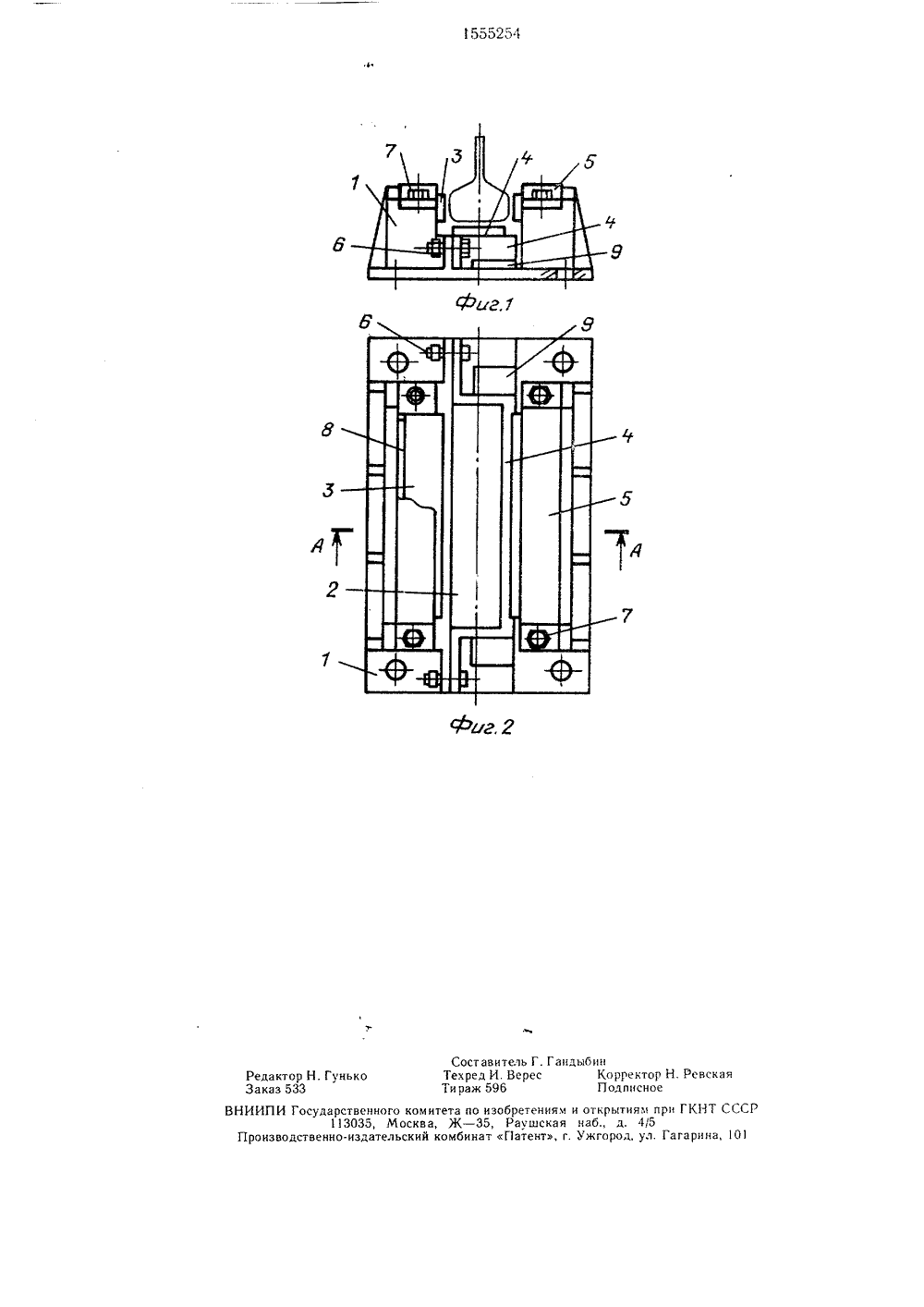

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 55 51)5 В 66 В 7/02 ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР ОГИСАНИЕ ИЗОБРЕТЕНИЯ А ВТОРСКОМУ СВИДЕТЕГ)ЬСТВУ ски едо ХТ мноости м, и иже- вер- рете(21) 4436756/25-11(71) Всесоюзный научно-исследовательинститут горной механики им Ч.М, Фрова(54) НАГ 1 РАВЛЯЮЩИЙ ВАЦМАК (1 АНОГО ПОДЪЕМНОГО СОСУДА(57) Изобретение относится к под ьетранспортному оборудованию, в частик подъем ным сосудам и про. ивовеса.предназначено для направления их двния в проводниках жесткок армировкитикальных стволов шахт. Цель изоб цц; - повышение эксплуатационной надежности ц эффективности путем увеличения срока службы вкладышей. Направлякэщий башмак шахтного подъемного сосуда со,ержцт корпус 1, котором рамещеы сменныс вкладыши 2, 3 и крепежные элементы., ооовой и боковой вкладыши выполецы в виде сплошных прямолинейных брусс, закрепленных прижимными накладками 4, 5 с возможностью перемещения вкладышей в направлении рабочих поверхностей проводника. Между основаниями вкладышей ц корпусом размещены комис- сиру)ощие прокладки 8. В корпусе выполнены гнезда, в которых установлены боковы вкладыши. Одна цз боковых поверхно гей каждого вкладыша и контактирую. щая с цсй поверхость корцсса цлц прижимной накладки ьп олнеца саклоном. 3 ил.3Изобретение относится к подъемно-транспортному оборудованию, в частности к подъемным сосудам и противовесам, и предназначено для направления их движения в проводниках жесткой армировки вертикальных стволов шахт.Цель изобретения - повышение эксплуатационной надежности и эффективности путем увеличения срока службы вкладышей.На фиг. 1 изображен направляющий башмак шахтного подъемного сосуда, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3разрез А - А на фиг, 2.Направляющий башмак шахтного подъемного сосуда содержит П-образный литой корпус 1, лобовой 2 и боковые 3 сменные вкладыши, прижимные накладки 4 и 5 соответственно для лобового и боковых вкладышей, болты 6 и 7 для крепления указанных накладок, а также компенсирующие прокладки 8, расположенные между основаниями вкладышей и корпусом.Вкладыши 2 и 3 выполнены в виде сплошных прямолинейных брусьев, что позволяет изготавливатЬ их методом литья или порошковой металлургии из известных материалов, обладающих износостойкими и антифрикционными свойствами. Вкладыш 2, расположенный на основании корпуса, закрепляется с помощью болтов 6 фигурной прижимной накладкой 4, охватывающий вкладыш с трех сторон. Для разгрузки болтов 6 от ударных нагрузок при наезде вкладыша на уступ стыка проводника на корпусе башмака имеются выступы 9, ограничивающие накладки к вкладышам вдоль башмака. Боковые вкладыши 3 расположены в гнездах корпуса и прижимаются сверху накладками 5 с помощью болтов 7. Для обеспечения надежного закрепления вкладышей и предотвращения их самопроизвольного перемещения в направлении проводника в результате вибраций при ослаблении болтов, неточного изготовления и т.п. одна из боковых граней каждого вкладыша и сопрягаемая с ней поверхность корпуса или прижимной накладки выполнена с наклоном так, что толщина вкладыша увеличиваетсяся к его основанию.При сборке башмака лобовой вкладыш 2 вместе с накладкой 4 устанавливают на основание корпуса 1 между выступами 9 и закрепляют болтами 6. Боковые вкладышиФормула изобретения 35 40 45 10 15 20 25 30 43 укладывают в гнезде корпуса и зажимают накладками 5 с помощью болтов 7.Направляющий башмак работает следующим образом.В процессе взаимодействия направляющего башмака движущегося подъемного сосуда с проводниками происходит механический износ вкладышей, в результате чего зазоры между рабочими поверхностями вкладышей и проводника увеличиваются. При достижении максимально допустимых значений зазоры уменьшают до первоначальных путем перемещения вкладыша в направлении проводника на величину износа. Для перемещения бокового вкладыша 3 отсоединяют болты 7, снимают прижимную накладку 5, подвигают вкладыш и в образовавшийся зазор между его основанием и корпусом устанавливают прокладку 8 соответствующей толщины, устанавливают накладку на место и крепят болтами. Для восстановления первоначального зазора между лобовыми вкладышем и проводником, отсоединяют болты 6, снимают накладку 4 вместе с вкладышем, устанавливают прокладку 8, ставят вкладыш вместе с накладкой на место и крепят их болтами, При максимально допустимом износе вкладышей, определяемом надежностью крепления, их изменяют новыми в порядке, описанным выше, и с удалением всех компенсирующих прокладок. Направляющий башмак шахтного подъемного сосуда, содержащий корпус, в котором размещены сменные вкладыши и крепежные элементы, отличающийся тем, что, с целью повышения долговечности, лобовой и боковые вкладыши выполнены в виде сплошных прямолинейных брусьев, закрепленных на корпусе прижимными накладками с возможностью перемещения вкладышей в направлении рабочих поверхностей проводника, причем между основаниями вкладышей и корпусом размещены компенсирующие прокладки, а в корпусе выполнены гнезда, в которых установлены боковые вкладыши, при этом одна из боковых поверхностей каждого вкладыша и контактирующая с ней поверхность корпуса или прижимной накладки выполнена с наклоном, обеспечивающим расположение поверхности вкладышей с площадью вне корпуса.. Гандыбгп арственного комитета по изобретениям и открытиям прн ГКНТ ССС113035, Москва, Ж - 35, Раушская наб., д. 4/5но-издательский комбинат Гатент, г. Ужгород, ул. Гагарина, 101 ВНИИПИ Госуд роизводств Редактор Н.Заказ 533 СоставитезТехред И. ВеТираж 596 Корректор Н. РевскаПодписное
