Патенты с меткой «башмак»
Горочный тормозной башмак
Номер патента: 1049314
Опубликовано: 23.10.1983
Авторы: Анненков, Майоров, Сучилин, Шевандин
МПК: B61K 7/04
Метки: башмак, горочный, тормозной
...соответствующими радиусу круга траектории катания колес.Вогнутая боковая поверхность 5, являясьрабочей тормозной поверхностью, одновременно с этим выполняет роль рукоятки 2,которая в месте ее сопряжения с боковой 50поверхностью 6 образует гнездо 7 для размещения конца установочного элемента 8,который представляет собой прямой цилиндрический стержень. Тормозной башмак, вы.вешенный на конце штанги автоматическипод действием собственного веса в любых 55случаях установится в нужное рабочее положение по отношению к горизонталирельсу,Вогнутая боковая поверхность 6 является также рабочей тормозной поверхностью колодки 1: Внутри колодки выполнена емкость 4 для активатора. Дно 9 этой емкости 4 имеет уклон, равный углу естественного...
Опорный башмак горно-транспортной машины
Номер патента: 1051188
Опубликовано: 30.10.1983
МПК: E02F 9/04
Метки: башмак, горно-транспортной, опорный
...и опнранин концамиопорного башмака, когда изгибающий момент возрастает прямо пропорциональнопролету.Так как жесткость башмака неодинакова в различных направлениях опирания,нагрузка от массы машины передается наопорную поверхность неравномерно, мате.риал в известном устройстве используетсянеэкономично,Цель изобретения -повышение несущейспособности опорного башмака путем рав.номерной передачи сосредоточенной нагрузки от массы машины на нижний опорный лист.Поставленная цеяь достигается тем, что.у опорного башмака горно-транспортноймашины, включающего верхний и нижнийопорные листы, верхний сферический шарнир, диафрагмы, продольные и поперечныебалки жесткости, центральное усиленией боковые стенки, боковые стенки выполнены в виде граней...
Опорный башмак гусеничной цепи
Номер патента: 1052440
Опубликовано: 07.11.1983
Авторы: Багров, Копашевидзе, Молитвин
МПК: B62D 55/26
Метки: башмак, гусеничной, опорный, цепи
...другу с вершиной, обращенной вниз, и соединенные пластиной, а также угловые желоба на боковых 4 Окраях башмака с вершинами, обращеннымивверх, в желобах выполнены поперечныеперемычки, обращенные вершинами вниз.Поперечные перемычки выполнены стреловидными и расположены зеркально другк другу,45Пластины жестко связаны со стенкамибашмака, а концевыми кромками - со стенками углового желоба.Поперечные стреловидные выступы повышают ходовые качества башмаков, так какуменьшают выдавливание грунта из-подгусеницы, а также снижают вероятность нарушения поверхностного живорастущегослоя грунта. В то же время выступы и распорные пластины увеличивают жесткостьи прочность башмака. На фиг. 1 изображен опорный башмак, общий вид; на фиг. 2 - то же, вид...
Башмак кабины лифта
Номер патента: 1079583
Опубликовано: 15.03.1984
Авторы: Боксер, Броневский, Касьянов, Полыковский, Сергеев
МПК: B66B 7/02
...головкинаправляющей и смонтированную посредством жестко прикрепленных к основаниюфпанцев, два амортизатора в виде пру 55жин, подвижный относительно аси стакани элементы фиксации пружин на оси, причем пржины имеют различную жесткость 83 2одна из них размещена между одним иэфланцев и стаканом, а другая - междустаканом и указанными элементами фиксации пружин.На фиг. 1 изображена кабина с башмаками, общий вид, нв фиг, 2вид Ана фиг. 1, нв фиг. 3 - разрез Б-Бна фиг. 2; на фиг. 4 - вид В нв фиг. 2.,Н кабине 1, подвешенной на тяговйхканетвх 2 установлены скопьэяшиебашмаки 3, взаимодействующие с направ-,ляющими 4, Башмак 3 состоит из закрепленного нв каркасе 5 кабины 1 основания 6, корпуса 7 в виде скобы, установленного на основании 6...
Опорный башмак радиально-поршневой гидромашины
Номер патента: 1088670
Опубликовано: 23.04.1984
Автор: Карл
МПК: F04B 1/04
Метки: башмак, гидромашины, опорный, радиально-поршневой
...увеличениеже зазора ведет к увелиению 5 утечек рабочей жидкости иэ камер гщг ростатической разгрузки, что ухудшает объемный КПД гидромашины. Целью изобретения является обесле" ченне регламентированного зазора в зоне контакта опорного башмака поршневой группы с реактивным элементом гидромашины путем ограничения площади, нагруженной гидростатическим давлением, и исключение гидродинамичес кого режима скольжения.Цель достигается тем, что в опорном башмаке радиально-поршневой гидромашины, содержащем шарнирно сопряженный с поршнем хвостовик и опорную часть Н"образной формы, имеющую в зоне контакта с реактивным элементомгидромашины выступающие в направлений двюхения башмака направляющие. элементы, разделенные лазами и созданныемежду...
Башмак выдвижной опоры плавучей установки для морского бурения
Номер патента: 1102845
Опубликовано: 15.07.1984
Автор: Васильев
МПК: E02B 17/08
Метки: башмак, бурения, выдвижной, морского, опоры, плавучей, установки
...2К числу недостатков известного устройства относятся: малая площадь контакта ребер башмака с твердым грун" том,особенно сложенным крупными камня ми, что требует положительного времени для образования ледяной подушки в межреберных полостях, предшествующего прочному соединению с грунтом;возможность повреждения незащищен ных.трубок теплообменника при постановке опор на каменистый грунт, а также при подъеме опор до полного оттаивания грунтоледяной смеси;большие потери холода в длинных трубопроводах, соединяющих холодильную машину с теплообменниками башмаков опор. Цель изобретения - повышение надежности работы эа счет увеличения площади теплового контакта башмака,с неровным донным грунтом и предотвращение повреждения...
Башмак опорной колонны
Номер патента: 1130669
Опубликовано: 23.12.1984
Авторы: Бакулина, Джафаров, Лейбензон, Саркисов
МПК: E02B 17/02
Метки: башмак, колонны, опорной
...и тросовой системой, связанными между собой, а фиксаторы шарнирно соединены со штоком.Нг фиг. 1 изображен башмак опорнойколонны с подвижным заглубляемым элементом, обгций вид, продольный разрез;на фиг. 2 - стопорное устройство башмакаопорной колонны с подвижным заглубляемым элементом, продольный разрез; нафиг. 3 - 5 - последовательность операцийпо спуску и подъему опорных колонн с башмаками, снабженными подвижными заглуб.ляемыми элементами.Башмак 1 опорной колонны 2 в походном положении поднят в корпус 3 самоподъемнойй уста новки. За глубляемый элемент 4 совместно со штоком 5, свободнопропущенным внутри направляющих 6,затянут посредством тросой системы 7 внишу 8 башмака 1. Упор 9 закреплен наштоке так, что последний может перемещаться в...
Башмак кабины лифта
Номер патента: 1154196
Опубликовано: 07.05.1985
Авторы: Бродский, Жиленков, Рывкин, Файнштейн, Шариков, Шуравин
МПК: B66B 7/02
...и сменным вклады 45шем, взаимодействующим с торцом на-правляющей, снабжен охватывающейвкладыш обоймой, на наружной поверхности которой выполнены боковыеупоры, а на корпусе - выступы, причем последние размещены между упорами, корпус выполнен с корытообразным основанием, имеющим отверстияв его стенках, и с валиком, проходящим через указанные отверстия,валик соединен со скобой одним изсвоих торцов и в этом торце выполнена выемка, в которой размещен регулируемый упор,На фиг, 1 изображен башмак лишта (1 вариант), общий вид, наФиг, 2 - разрез А - А на фиг. 1;на фиг . 3 - башмак ( 1вариант) .Башмак содержит корпус, включающий в себя корытообразное основание1, скобу 2 и валик 3.В стенках основания 1 выполненыотверстия 4, через которые проходит...
Башмак обсадной колонны
Номер патента: 1154430
Опубликовано: 07.05.1985
МПК: E21B 17/14
Метки: башмак, колонны, обсадной
...вибрации обсадных труб в процессе бурения. Более того,наличие в устройстве телескопического подвижного соединения способствует расшатыванию обсадной колонны и разрыву цементного камня.35 Цель изобретения - повь 1 шение надежности работы обсадной колонны за счет снижения ее вибрации при бурении скважин.Указанная цель достигается тем, что баш мак обсадной колонны, содержащий патрубок, жестко связанный одним концом с обсадной трубой, и кольцевой эластичный элемент с кожухом, последний имеет внутренний диаметр меньше внутреннего диаметра обсадной колонны, патрубок в нижней части 45 выполнен с буртом, а кожух установлен между торцом обсадной колонны и буртом патрубка и образует кольцевую полость, причем эластичный элемент расположен в...
Башмак обсадной колонны
Номер патента: 1176065
Опубликовано: 30.08.1985
Авторы: Абдулзаде, Джанмамедов, Концур, Курников, Масник
МПК: E21B 33/16
Метки: башмак, колонны, обсадной
...цементныйраствор, Омагничивание цементногораствора происходит вследствие перпендикулярного пересечения потокацементного раствора магнитных силовых потоков и осуществляется многократно. Наличие винтообразных элементов увеличивает турбулентностьтечения раствора цементного раствора, время прохождения его в магнитном поле и равномерность магнитнойобработки всего потока. Это значительно повышает качество омагничивания цементного раствора непосредственно на. забое скважины, что является основным превалирующим фактором для обеспечения качества цемен-тирования. Омагниченный цементныйраствор путем смачивания колонны труб хорошо заполняетзаколонное пространство и повышает качество затвердевания цемента. 1 11760Изобретение относится к...
Башмак лифта
Номер патента: 1186565
Опубликовано: 23.10.1985
Авторы: Бродский, Жиленков, Рывкин, Файнштейн, Шариков, Шуравин
МПК: B66B 7/04
Метки: башмак, лифта
...держателя выпол вертикальные, открытые сверху рези, а на боковых стенках вкл ша - выступы, размещенные в у них прорезях, входы в которые рыты концая Упругой скобы, в ненной с всэможностью вэаимод с упомянутыми выступами вклад1186565 б-Б иг. гЗ НИИПИ Заказ 6493/24 ираж 803 Подписное Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 Изобретение относится к подъемно- транспортному машиностроению, в частности к башмакам кабины или противо-, веса.Цель изобретения - уменьшение тру доемкости изготовления и материалоемкости сменного вкладыша.На фиг. 1 изображен башмак, общий вид; на фиг,2 - разрез А-А на фиг.1; на фиг. 3 - разрез Б-Б на фиг,1. 1 ОБашмак лифта содержит корпус 1 с держателем 2, в котором размещен сменный вкладыш 3, и...
Направляющий башмак шахтного подъемного сосуда
Номер патента: 1193095
Опубликовано: 23.11.1985
Авторы: Долгополова, Курбаков, Куриленко, Соломенцев
МПК: B66B 7/02
Метки: башмак, направляющий, подъемного, сосуда, шахтного
...бафдк открытогютипа для двусторонних проводнйков, общи вид; на фиг. 2 - то же, вид. сверху. "Направляющий башмак шахтного подьемного сосуда содержит корпус, выполненный из неподвижной относительно сосуда части 1 и расположенной внутри нее с зазором подвижной части 2, сменные вкладыши 3 и упругие элементы 4.Сменные вкладыши закреплены на корпусе болтами 5. Упругие элементы 4 расположены в полостях между неподвижным основанием корпуса, боковыми стенками, продольными 6 и поперечными 7 ребрами подвижной и поперечными ребрами 8 неподвижной частей, В боковых стенках неподвижной части имеются пазы 9, в которых с зазорами расположены выступы 10 продольных ребер 6, Подвижная часть удерживается прижимными накладками 11, закрепленными...
Направляющий башмак шахтного подъемного сосуда
Номер патента: 1209553
Опубликовано: 07.02.1986
Авторы: Куриленко, Манец, Пристром, Соломенцев
МПК: B66B 7/02
Метки: башмак, направляющий, подъемного, сосуда, шахтного
...устройство скольже,ния шахтного подъемного сосуда содержит У-образный литой корпус 1,лобовой 2 и боковые 3 сменные вкладыши, упругие элементы 4. Упругиеэлементы 4, выполненные в виде резиновых полос трапецеидального сечения или перфорированных листов резины и расположены между внутреннимиповерхностями корпуса 1 и сменныхвкладьппей 2 и 3. При этом упругие1элементы в свободном состоянии имеют высоту, превышающую расстояниемежду корпусом и вкладышами, чтонеобходимо для создания предваритель"ного натяга и устранения люфтов. Закрепление боковых вкладышей на корпусе осуществляется с помощью болтов 5, размещенных в овальных отзы, причем в последних смонтированыупругие элементы, выполненные трапецеидальными в поперечном сечейии....

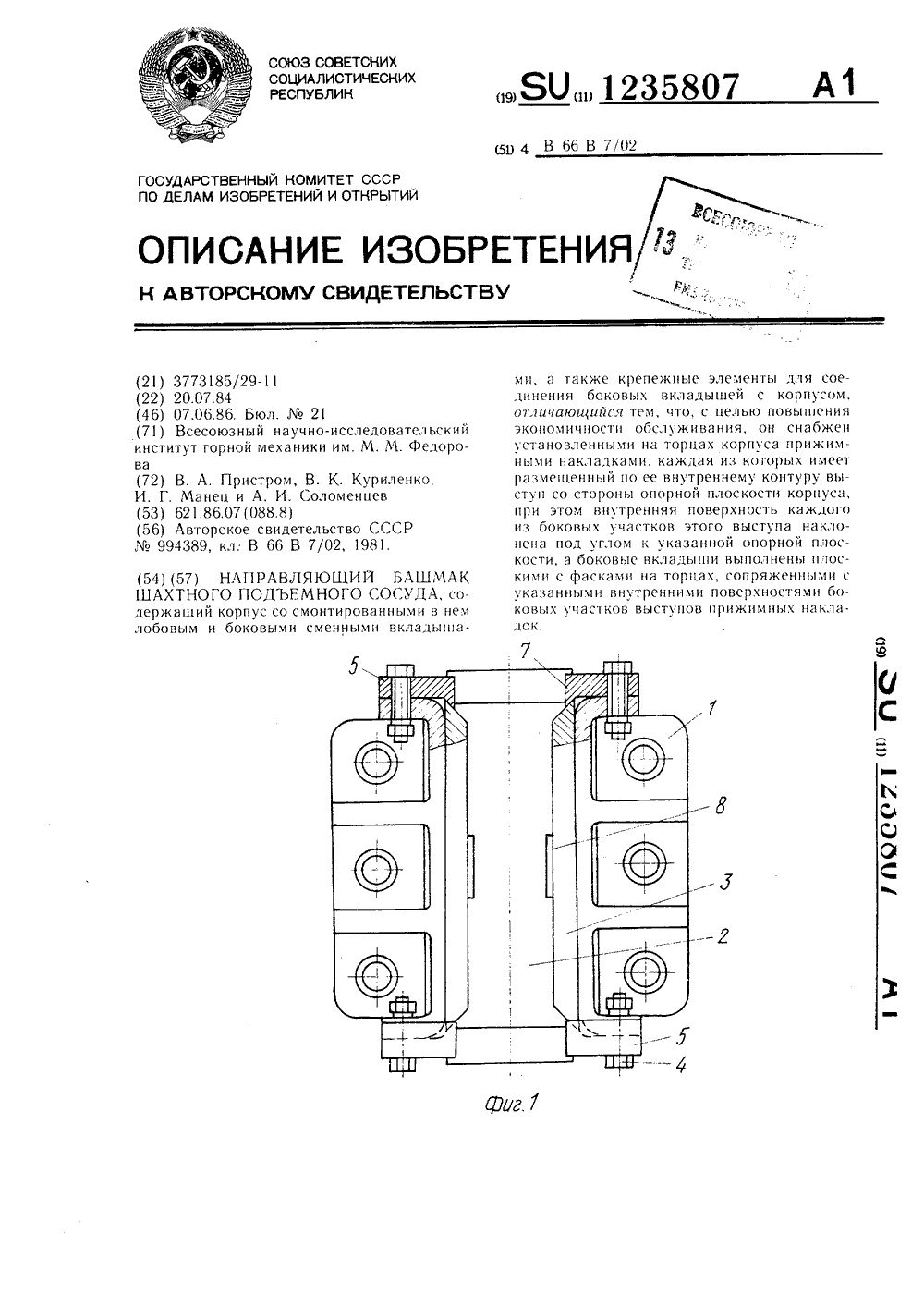

Направляющий башмак шахтного подъемного сосуда
Номер патента: 1235807
Опубликовано: 07.06.1986
Авторы: Куриленко, Манец, Пристром, Соломенцев
МПК: B66B 7/02
Метки: башмак, направляющий, подъемного, сосуда, шахтного
...их движения в проводниках жесткой армировки вертикальных стволов шахт. Цель изобретения - повышение экономичности обслуживания.На фиг.1 изображен направляющий башмак, общий вид; на фиг.2 - то же, вид сверху; на фиг.3 - то же, вид сбоку.Направляющий башмак шахтного подъемного сосуда содержит корпус 1, лобовой 2 и боковые 3 сменные вкладыши и крепежные элементы 4 для скрепления боковых вкладышей с корпусом, на торцах башмака установлены прижимные накладки 5, имекщие на краях со стороны опорной плоскости выступы. Выступ 6 сопряжен с ребром корпуса 1 башмака, а внутренняя поверхность выступа 7 наклонена под углом, изменяюгцимся в диапазоне 135 - 165 к опорной плоскости. Накладки имеют отверстия для закрепления их на корпусе с помощью...
Тормозной башмак
Номер патента: 1239014
Опубликовано: 23.06.1986
Авторы: Астахов, Богданович, Гейлер, Кривецкий
МПК: B61H 7/02
Метки: башмак, тормозной
...нижнюю 11 и служащий для размещения подвески триангеля не показано и выступа 12 тормозной колодки 5. Опорные площадки 4 на верхней 1 О и нижней 11 передней частях башмакапопарно соединены наклонными стенками 13 и поперечными стенками 14 и 15 соответственно. Посредством ребер 1 б поперечные стенки 14 и 15 соединень:. с задней частью 2. Поперечная стенка 14 в верхней части 10 башмака выполнена по радиусу В, центр которого О совпадает с центром радиуса 11., и параллельна верхним и нижним опорным площадкам 4, а поперечная стенка 15 в нижней части 11 башмака выполнена в виде прямой площадки, наклоненной к нижним опорным площадкам 4 таким образом, что ее нижний конец удален от лицевой плоскости нижних опорных пло 39014 2 15 20 25 30 35 40...
Тормозной башмак
Номер патента: 1240668
Опубликовано: 30.06.1986
МПК: B61K 7/04
Метки: башмак, тормозной
...пустотелой тормозной колодки 5 размещен звонковый механизм, состоящий из ведущего колеса 10, жестко скрепленного с храповцком 11, установееенцых подвижно на осц 2, закрепленной ца пружине 13, прижимающей ведуекес колесо 1 О через окно гз поогозе 1 А к головке рельса 15, храеговсй рычаг 16, установленный подвижно на оси 7, под действием рабочей пругкины 18 зубом 9 утоплен во Впадицу между зубьями храповика 11, Второй конец храпового рычага 16 скрееелснньгй с ударникогл 20, прижат к эксцентрику 21, с помощью которого регулируется зазор между ударником 20 ц звонковой чашкой действующим с эвонковои чаш".Ой,3. Башмак по пн. и 2, о т л и ч а ю щ и й с я тем, что, с целью регулирования интенсивности звукового сигнала, он снаб,кен эксцентриковым...
Башмак кабины лифта
Номер патента: 1257047
Опубликовано: 15.09.1986
Авторы: Жиленков, Квашнин, Рывкин, Шариков, Шуравин
МПК: B66B 7/04
...Раушская наб., д сное оиэводственно-полиграфическое предприятие, г, Ужгород, ул. Проектн Изобретение относится к подъемнотранспортному машиностроению, вчастности к башмакам кабин пассажирскихи грузовых лифтов, и является усовершенствованием известного устрой-ства, описанного в авт.св. В 1186565.Цель изобретения - улучшениеэксплуатационных характеристик путемобеспечения технологичности егоизготовления и надежности в работе,На фиг, 1 изображен башмак, общий вид сбоку, на фиг. 2 - сечениеА-А на фиг. 1, на фиг. 3 - сечениеБ"Б на фиг. 1,Башмак содержит 0 -образный корпус 1, соединенный с держателем 2,внутри. которого размещен сменныйвкладьпн 3. Упругая скоба 4 охватывает держатель 2 снаружи,Корпус 1 связан с держателем с.помощью...
Цельноформованный башмак для парнокопытных животных
Номер патента: 1292691
Опубликовано: 28.02.1987
Авторы: Вальтер, Клаассен, Ялакас
МПК: A01K 13/00, A01L 3/00, A61D 9/00 ...
Метки: башмак, животных, парнокопытных, цельноформованный
...частей копыт и упрощение эксплуатации цельноформованного башмака для парнокопытных животных.На фиг. 1 схематически изображен1 О цельноформованный башмак для парнокопытных животных, вид сбоку в разрезе; на фиг, 2 - то же, вид сверху; на фиг. 3 - то же, в сбореЦельноформованный башмак для парнокопытных животных содержит имеющую накладку 1 подошву 2 с носком 3, задником 4 и средством 5 крепления.Подошва 2 имеет по своей верхней поверхности продольное ребро 6. Наклад 20 ка 1 имеет ширину, не большую половины ширины подошвы 2, и расположена с одной из сторон ребра 6. Высота ребра 6 не менее толщины накладки 1, Часть задника 4 в месте соединения с подошвой 2 выполнена гофрированной 7.Башмак используют следующим образом.ЗОПеред...
Опорный башмак промежуточной опоры многопролетной канатной установки маятникового типа
Номер патента: 1294669
Опубликовано: 07.03.1987
Авторы: Костромицкий, Шука, Янко
МПК: B61B 7/04
Метки: башмак, канатной, маятникового, многопролетной, опорный, опоры, промежуточной, типа, установки
...может поворачиваться. К верхней части втулки 8 прикреплен кронштейн 9 для поддержания грузоподъемного каната 10, снабженный роли 25ком 11, шинами 12, выполненными из пру.жинной, например, полосовой стали, и отбойником 13 с подвижной втулкой 14.Верхняя часть втулки 8 поджата к нижнейчасти пружиной 15 для обеспечения еевозврата в исходное положение. При этомкронштейн 9 прикреплен к верхней частивтулки 8 так, что когда обе части втулки 8 полностью соприкасаются скошеннымиповерхностями, он расположен горизонтально и находится в вертикальной плоскости,перпендикулярной к трассе канатной установки, а пружинные шины 12 прикрепленык концу кронштейна 9 и его втулке 8 так,что между ними и осью ролика выдержанзаданный угол а. Такое расположение...
Башмак шахтного подъемного сосуда
Номер патента: 1294740
Опубликовано: 07.03.1987
МПК: B66B 7/02
Метки: башмак, подъемного, сосуда, шахтного
...сосудасодержит корпус, включающий в себя подвижную часть 1 Л-образной формы поперечного сечения с верхними 2 и нижними3 консолями и неподвижную часть 4, выполненную из двух таврообразных пластин, вполках которых выполнены отверстия 5 длякрепления башмака к сосуду, Упругие элементы 6 изготовлены из цельного эластичного материала.в форме цилиндра с кольцевым желобом в его средней части на боковой поверхности ограниченного по торцамдвумя усеченными конусами, обращеннымидруг к другу большими основаниями и имеющими сферические углубления в их меньших основаниях. Для соединения частей 1 и 4башмака в них выполнены отверстия 7, вкоторые входят упругие элементы 6.Башмак работает следующим образом.Толчки, возникающие при движении сосуда...
Башмак для шарнирного соединения элементов металлической замкнутой податливой крепи
Номер патента: 1310521
Опубликовано: 15.05.1987
Авторы: Заварзин, Каретников, Поляков, Соколов, Степеннов
МПК: E21D 11/14
Метки: башмак, замкнутой, крепи, металлической, податливой, соединения, шарнирного, элементов
...относится к горномуделу, в частности к элементам шахтных металлических замкнутых крепейдля соединения дугообразных элементовкрепи. 5Цель изобретения - обеспечениебольшей подвижности и возможностиповторного использования башмаков.На фиг. 1 схематически изображенпредлагаемый башмак; на фиг. 2металлическая замкнутая податливаякрепь с шарнирными узлами соединенияэлементов крепи,Башмак состоит из охватывающегоэлемента, выполненного в виде С-образной скобы 1 с захватами для взаимодействия с фланцами спецпрофиля супором 2, дисковым сегментом 3 и пазом 4, повторяющим форму дисковогосегмента для взаимодействия с сегментом 3 другого башмака, причем дисковый сегмент 3 и паз 4 расположены наС-образной скобе 1 со стороны упора2 по...
Удерживающий башмак
Номер патента: 1321621
Опубликовано: 07.07.1987
Авторы: Бесценная, Зыков, Лобов
МПК: B61K 7/04
Метки: башмак, удерживающий
...предприятие, г, Ужгород, ул. Проектная, 4 1Изобретение относится к устройствам для железнодорожного транспорта, а именно к устройствам для закреп,ления подвижного состава на железнодорожных путях, 5Цель изобретения - повьшение эффективности торможения.На фиг. 1 представлено устройство, общий вид, на фиг, 2 - вид А на фиг.1.Удерживающий башмак состоит из по лоза 1, станины 2, шарнирного упора 3, соединенного со станиной валиком 4, скобы 5 и пружины 6 Скоба 5 шарнирно закреплена на полозе. Нижняя часть скобы выполнена в виде эксцентрика, 15 а верхняя часть в исходном состоянии прижата пружиной 6 к тыльной стороне шарнирного упора.Устройство работает следующим образом. 20В исходном состоянии башмак, установленный на...
Опорный башмак шагающего экскаватора
Номер патента: 1328447
Опубликовано: 07.08.1987
Авторы: Воздвиженский, Листровая
МПК: E02F 9/04
Метки: башмак, опорный, шагающего, экскаватора
...б, 1 поперечным стенкам 3, расположенным под плитой 5приварены балки 7 П-образногопрдфилятаким образом, что верхний настил 4располагается на параллельных торцахоткрытой части балки 7 и соединенс ними, Балки 7 проходят через всюширину пролета между продольнымистенками 2, Средняя полка балки в еецентральной части соединена с поперечной стенкой,Опорный башмак при передвиженииэкскаватора работает следующим образом,В начале шагания при выдвиженииштока подъемного цилиндра башмак опирается на грунт. При дальнейшем выдвижении штока происходит подъемэкскаватора, При этом вся нагрузкаот его веса передается на грунт черезверхний настил продольные и поперечные стенки и нижний настил и происходит прогиб верхнего настила с плитой в пролетах между...
Башмак для животных
Номер патента: 1347917
Опубликовано: 30.10.1987
Автор: Маталасов
МПК: A01L 15/00
Метки: башмак, животных
...относится к зоотехниии ветеринарии, в частности к устройствам для ухода за копытами крупногорогатого скота.5Цель изобретения - предупреждениетравматизма и болезней пальцев икопытец в условиях животноводчес-. -ких комплексов.На фиг. 1 изображен башмак, вид 1 Осбоку; на фиг. 2 - то же, вид сзади,разрез; на фиг. 3 - то же, вид сверху,Устройство состоит из подошвы 1,установленных на ней прокладок - 15металлической 2, эластичной 3, иэластичной стенки 4 с разрезом 5впереди и застежками 6. На стенкевыполнены вентиляционные отверстияи установлен пояс 8 крепления. 2 рБашмак для животных работает следующим образом.Копыто животного расчищают ножоми обрезают излишние участки отросшего рога. Затем движением снизу вверх 25и назад на копыто надевают...
Тормозной башмак для закрепления вагонов и поездов
Номер патента: 1350071
Опубликовано: 07.11.1987
Авторы: Задорожный, Майборода, Медведев, Свирский
МПК: B61K 7/06
Метки: башмак, вагонов, закрепления, поездов, тормозной
...пружиныбольше угла клина нижней части головки.Стороны клиновидной пружины 12 контактируют с силовыми плечами клещевых захватов 9 и О, на рабочих плечах которых закреплены тормозные накладки 13, Дляпереноса башмака к головке 6 прикреплена ручка 14,Башмак работает следующим образом.Тормозной башмак устанавливают нарельс так, чтобы полоз 2 своим носком 3касался бандажа колесной пары вагона,В случае начала самопроизвольного движения вагона (под воздействием уклона пути,сильного ветра и т. и.) колесо наезжает наполоз 2 и тормозится корпусом 1. В этомслучае устройство работает как обычныйбашмак. Если вагон продолжает движение,колесо взаимодействует с головкой 6, поворачивая ее вокруг шарнира 5. При этомнижняя клиновая часть головки 6...
Направляющий башмак подъемного сосуда
Номер патента: 1362702
Опубликовано: 30.12.1987
Авторы: Гавруцкий, Королев, Мусиенко
Метки: башмак, направляющий, подъемного, сосуда
...в положение, соответствующее началу отсчета. Подают сжатый воздух и устанавливают редуктором 17 давление, при котором будет производиться тарировка. При этом сжатый воздух по каналу 8 поступает в камеру 5 с эластичной мембраной 6 и через канал 7 проходит в атмосферу через зазор между10 15 20 25 30 35 40 45 50 55 3направляющей поверхностью башмака и экраном. Скорость потока в камере 5, а следовательно, и величина давления воздуха будут зависеть от этого зазора. Чем больше зазор, тем давление в камере 5 будет меньше и наоборот. От величины давления в камере 5 зависит деформация эластичной мембраны 6 и величина электрического сигнала, поступающего на регистрирующее устройство 15 от тензодатчика 10, пропорционально которому отклоняется...
Рельсовый тормозной башмак
Номер патента: 1428644
Опубликовано: 07.10.1988
Авторы: Костромин, Николаев, Цыганков
МПК: B61K 7/06
Метки: башмак, рельсовый, тормозной
...- 35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 41Изобретение относится к тормозным средствам, устанавливаемым вручную на рельсах железнодорожного транспорта.Цель изобретения - повышение надежности фиксации ба 1 пмака относительно рельса.На чертеже показан рельсовый тормозной башмак, общий вид.Рельсовый тормозной башмак содержит расположенные по диагонали корпуса 1 1.-образные захваты 2 и 3 для охвата головки рельса. Опорная поверхность 4 корпусавыполнена в продольном направлении цилиндрической, а его упорная часть 5 для взаимодействия с колесом вагона (не показаны) со стороны 1 -образных захватов выполнена по высоте скошенной.Рельсовый тормозной бап 1 мак работает следуюгцим...
Тормозной башмак
Номер патента: 1449431
Опубликовано: 07.01.1989
Авторы: Завгородний, Лавренов, Малов, Шинкаренко
МПК: B61K 7/02
Метки: башмак, тормозной
Направляющий башмак подъемника
Номер патента: 1463679
Опубликовано: 07.03.1989
Авторы: Гавруцкий, Королев, Мусиенко
МПК: B66B 7/02
Метки: башмак, направляющий, подъемника
...пластина 8, удерживающая коромысло 5 отповорота по часовой стрелке и ныполняющая роль чувствительного элемента,Фиксация упругой силоиэмерительной консольной пластины 8 на стойке9 осуществляется пальцами 10. Сверхупластины 8 установлена предохранительная планка 11, Между стойками 2и 9 под свободным концом консольнойпластины 8 расположена предохранительная стойка 12. К свободной поверхности консольной пластины 8 крепятся тензодатчики 13, соединеннгпес входом регистрирующего устройства(не показано),ЯПосле тариронки направляющий башмак устанавливают на подъемном сосу"де 14. В процессе движения зазор между рабочей частью коромысла 5, обращенной к проводнику 1.5, и тыльнойстороной головки проводника 15 меня- "ется в зависимости от...
Цельнолитой башмак корпуса плуга
Номер патента: 1471964
Опубликовано: 15.04.1989
Авторы: Аеров, Кипер, Мигаль, Трейсман, Чебан, Яновский
МПК: A01B 15/10
Метки: башмак, корпуса, плуга, цельнолитой
...стороной ее и полевой частью 1 замкнутую по контуру полость 4, Полевая часть 1 с внешней стороны имеет открытый паз 5, предназначенный для размещения в ней при сборке плужного корпуса стойки 6. Стенка 3 имеет .криволинейную форму поверхности. При таком выполнении стенки башмак (фиг. 3) приобретает форму купола, что значительно повышает жесткость конструкции. При отливке башмака из высоко- прочного чугуна в металлический кокиль возникают усадочные напряжения. После выборки из кокиля отливки поступают на термообработку, Происходящие при отжиге внутренние напряжения отливок, вызывающие поводку поверхностей башмака, при замкнутой куполообразной форме башмака уменьшаются, так как жесткость полевой части 1 и лемешно-отвальной части 2...
