Направляющий башмак шахтного подъемного сосуда

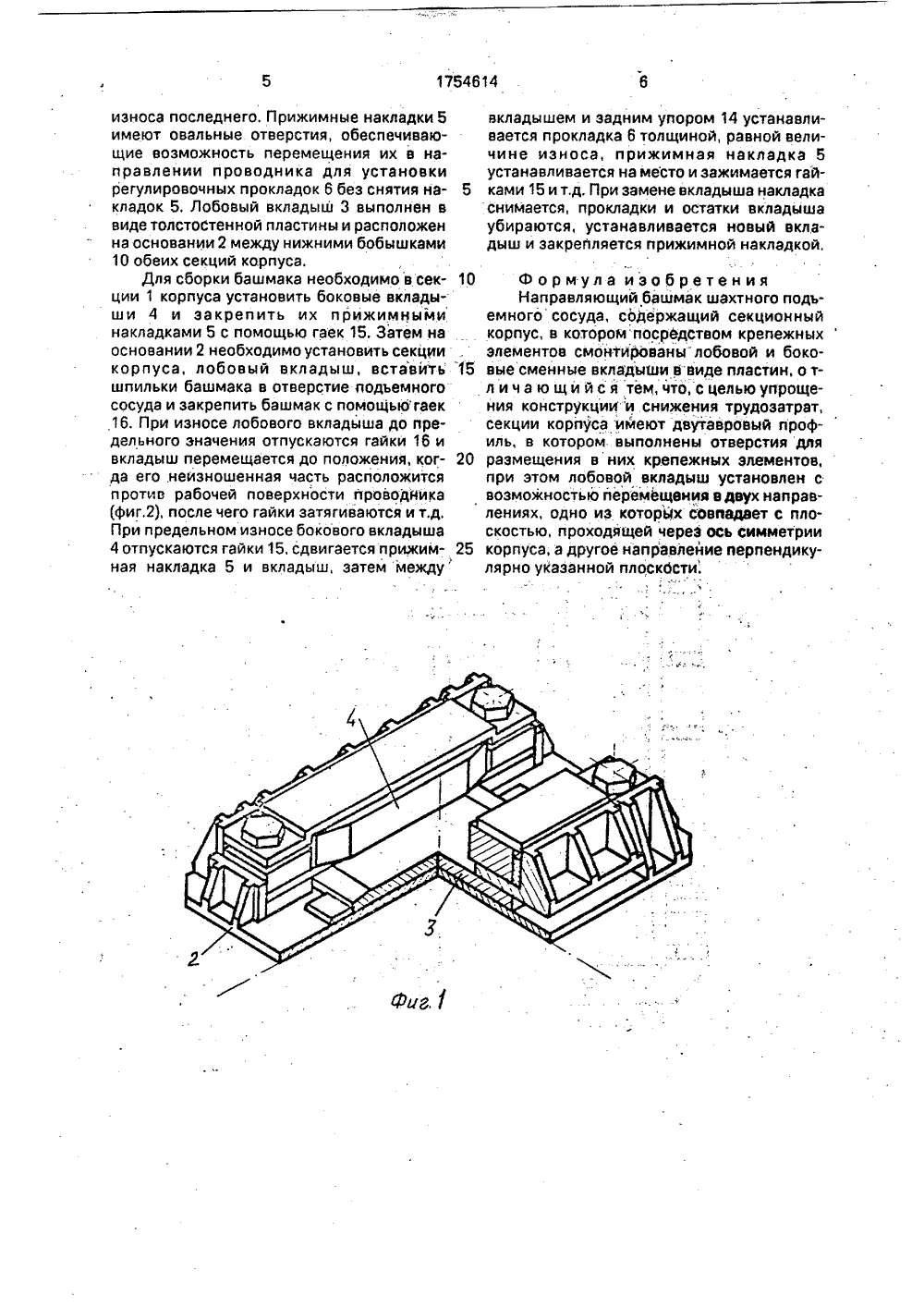

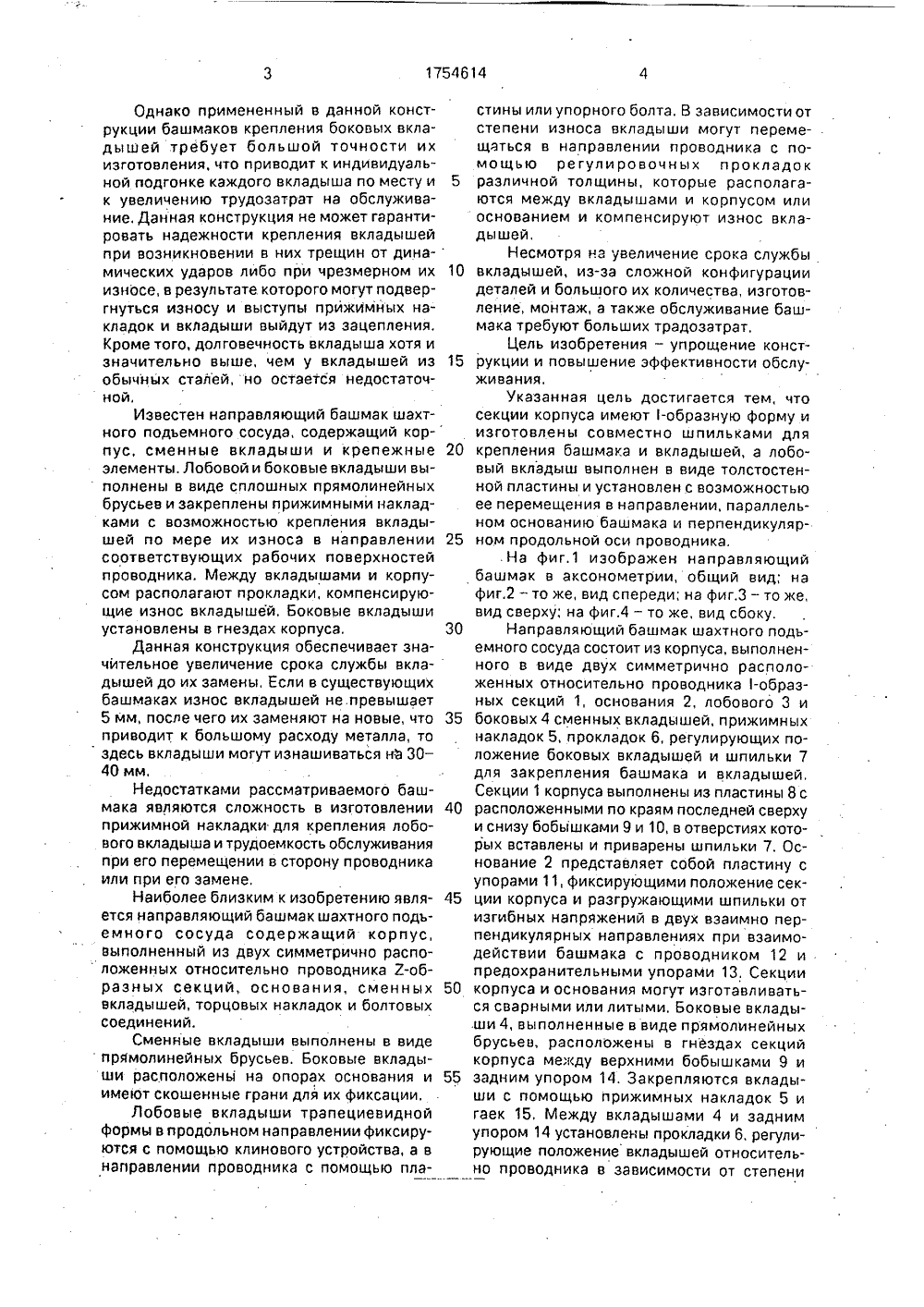

(ч)5 В 66 В ЕНИ ПИС К А 8 ТОРСКОМУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ИЕ ИЗОБРС 8 ИДЕТЕЛ ЬСТ 8 У(56) Авторское свидетельство СССРМ 1684214, кл, В 66 В 7/02, 1989.(54) НАПРАВЛЯЮЩИЙ БАШМАК ШАХТНОГО ПОДЪЕМНОГО СОСУДА Изобретение относится к подъемно- транспортному оборудованию, в частности к подъемным сосудам и противовесам, и предназначено для направления их движения в проводниках жесткой армировки вертикальных стволов шахт,Известен направляющий башмак шахтного подъемного сосуда, содержащий корпус, сменные вкладыши и крепежные элементы, Лобовой вкладыш выполнен в виде прямолинейных, боковые - в виде изогнутых пластин, Боковые вкладыши имеют выступы, которые входят в вырезы лобового вкладыша, фиксируя его положения относительно корпуса, Конструкция боковых вкладышей и способ крепления как лобового, так и боковых вкладышей требуют применения пластичных материалов во избежание аварийных ситуаций, которые могут возникнуть при разрушении вкладышей от действующих на них динамических на-. грузок, Малоуглеродистые стали, приме-. няемые в качестве материала вкладышей, неиэносостойкие и их долговечность составляет в среднем 5-10 дн на скиповых подъемах и 1-2 мес на клетевых, что приводит к большому расходу металла и значительным трудозатратам на обслуживание.(57) Использование: для направления движения подьемных сосудов и противовесов в проводниках жесткой армировки вертикальных стволов шахт, Секции корпуса выполнены двутавровыми. В них жестко закреплены шпильки для крепления башмака и вкладышей. Лобовой вкладыш установлен с возможностью его перемещения в двух направлениях, 4 ил,Кроме того, довольно сложная конструкция боковых вкладышей затрудняет их изготовление и установку при замене, так как в большинстве случаев требуется их подгонка по месту,Известен направляющий башмак для шахтного подъемного сосуда. содержащий корпус, сменные вкладыши. прижимные накладки и крепежные элементы. Лобовой и боковые вкладыши выполнены прямолинейными, что позволяет изготавливать их методом литья. Крепление боковых вкладышей осуществляется спомощью прижимных накладок, установленных по торцам корпуса, для чего накладки имеют выступы с наклонными поверхностями, сопрягаемые с фасками вкладышей. Лобовой вкладыш крепится с помощью выступов боковых вкладышей, расположенных в вырезах лобового вкладыша,Конструкция вкладышей дает возможность изготавливать их из износостойких антифрикционных материалов,. например серого чугуна с соответствующими добавками, что позволяет в несколько раз увеличить срок службы вкладышей по сравнению с вкладышами из обычных малоуглеродистых сталей.Однако примененный в данной конструкции башмаков крепления боковых вкладышей требует большой точности их изготовления, что приводит к индивидуальной подгонке каждого вкладыша по месту и 5 к увеличению трудозатрат на обслуживание, Данная конструкция не может гарантировать надежности крепления вкладышей при возникновении в них трещин от дина- мических ударов либо при чрезмерном их 10 износе, в результате которого могут подвергнуться износу и выступы прижимных накладок и вкладыши выйдут из зацепления. Кроме того, долговечность вкладыша хотя и значительно выше, чем у вкладышей из 15 обычных сталей, но остается недостаточной,Известен направляющий башмак шахтного подьемного сосуда, содержащий кор-пус, сменные вкладыши и крепежные элементы. Лобовой и боковые вкладыши выполнены в виде сплошных прямолинейных брусьев и закреплены прижимными накладками с возможностью крепления вкладышей по мере их износа в направлениисоответствующих рабочих поверхностей проводника. Между вкладышами и корпусом располагают прокладки, компенсирующие износ вкладышей, Боковые вкладыши установлены в гнездах корпуса,Данная конструкция обеспечивает значительное увеличение срока службы вкладышей до их замены, Если в существующихбашмаках износ вкладышей не превышает 5 мм, после чего их заменяют нэ новые, что приводит к большому расходу металла, то здесь вкладыши могут изнашиваться нЪ 30 - 40 мм,Недостатками рассматриваемого башмака являются сложность в изготовлении прижимной накладки для крепления лобового вкладыша и трудоемкость обслуживания при его перемещении в сторону проводника или при его замене,Наиболее близким к изобретению является направляющий башмак шахтного подьемного сосуда содержащий корпус, выполненный иэ двух симметрично расположенных относительно проводника Е-образных секций, основания, сменных вкладышей, торцовых накладок и болтовых соединений.Сменные вкладыши выполнены в виде прямолинейных брусьев. Боковые вкладыши расположены на опорах основания иимеют скошенные грани для их фиксации,Лобовые вкладыши трапециевиднойформы в продольном направлении фиксируются с помощью клинового устройства, а внаправлении проводника с помощью пла 20 253035 40 4550 стины или упорного болта, В зависимости от степени износа вкладыши могут перемещаться в направлении проводника с помощью регулировочных прокладок различной толщины, которые располагаются между вкладышами и корпусом или основанием и компенсируют износ вкладышей,Несмотря на увеличение срока службы вкладышей, из-за сложной конфигурации деталей и большого их количества, изготовление, монтаж, а также обслуживание башмака требуют больших традозатрат.Цель изобретения - упрощение конструкции и повышение эффективности обслуживания,Указанная цель достигается тем, что секции корпуса имеют-образную форму и изготовлены совместно шпильками длякрепления башмака и вкладышей, а лобовый вкладыш выполнен в виде толстостенной пластины и установлен с возможностью ее перемещения в направлении, параллельном основанию башмака и перпендикулярном продольной оси проводника,Нэ фиг.1 изображен направляющий башмак в аксонометрии, общий вид; на фиг.2 - то же, вид спереди; на фиг.3 - то же,вид сверху; на фиг.4 - то же, вид сбоку.Направляющий башмак шахтного подъемного сосуда состоит иэ корпуса, выполненного в виде двух симметрично расположенных относительно проводника 1-образных секций 1, основания 2, лобового 3 и боковых 4 сменных вкладышей, прижимных накладок 5, прокладок 6, регулирующих положение боковых вкладышей и шпильки 7 для закрепления башмака и вкладышей,Секции 1 корпуса выполнены из пластины 8 с расположенными по краям последней сверху и снизу бобышками 9 и 10, в отверстиях которых вставлены и приварены шпильки 7, Основание 2 представляет собой пластину с упорами 11, фиксирующими положение секции корпуса и раэгружающими шпильки от изгибных напряжений в двух взаимно перпендикулярных направлениях при взаимодействии башмака с проводником 12 ипредохранительными упорами 13, Секции корпуса и основания могут изготавливаться сварными или литыми, Боковые вклады.ши 4, выполненные в виде прямолинейных брусьев, расположены в гнездах секций корпуса ме:кду верхними бобышками 9 и задним упором 14. Закрепляются вкладыши с помощью прижимных накладок 5 и гаек 15, Между вкладышами 4 и заднимупором 14 установлены прокладки 6, регулирующие положение вкладышей относительно проводника в зависимости от степениизноса последнего. Прижимные накладки 5 имеют овальные отверстия, обеспечивающие возможность перемещения их в направлении проводника для установки регулировочных прокладок 6 без снятия на кладок 5, Лобовый вкладыш 3 выполнен в виде толстостенной пластины и расположен на основании 2 между нижними бобышками 10 обеих секций корпуса.Для сборки башмака необходимо в сек ции 1 корпуса установить боковые вкладыши 4 и закрепить их прижимными накладками 5 с помощью гаек 15. Затем на основании 2 необходимо установить секции корпуса, лобовый вкладыш, вставить "15 шпильки башмака в отверстие подъемного сосуда и закрепить башмак с помощьюгаек 16. При износе лобового вкладыша до предельного значения отпускаются гайки 16 и вкладыш перемещается до положения, ког да его неизношенная часть расположится против рабочей поверхности проводйика (фиг.2), после чего гайки затягиваются и т,д, При предельном износе бокового вкладыша 4 отпускаются гайки 15, сдвигается прижим ная накладка 5 и вкладыш, затем между вкладышем и задним упором 14 устанавливается прокладка 6 толщиной, равной величине износа, прижимная накладка 5 устанавливается на место и зажимается гайками 15 и т,д, При замене вкладыша накладка снимается, прокладки и остатки вкладыша убираются, устанавливается новый вкладыш и закрепляется прижимной накладкой,Формула изобретения Направляющий башмак шахтного подьемного сосуда, содержащий секционный корпус, в котором посредством крепежныхэлементов смонтированылобовой и боковые сменные вкладыши в виде пластин, о тличающийся тем,что,сцельюупрощения конструкции"и снижения трудозатрат, секции корпуса имеют двутавровый профиль, в котором. выполнены отверстия для размещения в них крепежных элементов, при этом лобовой вкладыш установлен с возможностью перемещения в двух направлениях, одно из котормх совпадает с плоскостью, проходящей через Ось симметрии корпуса, а другое направление перпендикулярно указанной плоскбсти.2 3 оставитель В, Алексеевехред М.Моргентал Корректор едактор М. Келем а аказ Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям 113035, Москва, Ж, Раушская наб 4/5 ГКНТ СССР Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
