Глазенко

Номер патента: 1791927

Опубликовано: 30.01.1993

Авторы: Белов, Глазенко, Хрисанов

МПК: H02H 7/10, H02M 1/08

Метки: ключ, переменного, транзисторный

...10 еще закрыт, а сигнал низкого уровня с его выхода, поступая на инвертирующий вход логического элемента И 11 разрешает прохождение сигнала с вы хода усилителя оптрона через неинвертирующий вход логического элемента И 11 на его выход. При отсутствии перенапряжений на силовом транзисторном ключе 1 работа элемента ИЛИ 12 не отличается от рассмотрен 55 5 10 15 20 25 30 35 40 при низком уровне сигнала на его стробиру. ющем входе присутствует сигнал низкого уровня, При отсуствии на силовом транзисторном ключе перенапряжений стабилитрон 4 закрыт, а сигнал, снимаемый с делителя на резисторах 5 и 6 и поступающий на вход защиты от перенапряжений блока управления 7 и на второй вход элемента ИЛИ 12, имеет низкий уровень. При этом сигнал низкого...

Номер патента: 1510054

Опубликовано: 23.09.1989

Авторы: Гизатуллин, Глазенко

МПК: H02M 3/135

Метки: постоянного

...конденсатора 19 дополнительный тиристор 16 (17 и 18) закрывается, После закрывания дополнительного тиристора 16 открывается рабочий тиристор 7, на накопительном индуктивном элементе 4 накапливается магнитная энергия, а при открывании вспомогательного тиристора 20 коммутирующий конденсатор 19 заряжается на обратную полярность по цепи коммутирующий конденсатор 19 - вспомогательный тиристор 20 - вспомогательная индуктивность 21, В дальнейшем открывается дополнительный тиристор 16, его открывание приводит к закрыванию рабочего тиристора 7 икоммутирующий конденсатор 19 перезаряжается по цепи коммутирующий конденсатор 19 - дополнительный тиристор 16 - обратный диод 1 О - индуктивный элемент 13, При этом коммутирующий конденсатор 19 не может...

Номер патента: 1495953

Опубликовано: 23.07.1989

Авторы: Гизатуллин, Глазенко

МПК: H02M 3/135

Метки: постоянного

...ил. индуктивном элементе 4 накапливается магнитная энергия, а при открывании вспомогательного тиристора 20 коммутирующий конденсатор 19 заряжается на обратную полярность по цепи коммутирующий конденсатор 19 - вспомогательный тиристор 20 - вспомогательная индуктивность 2. В дальнейшем открывается тиристор 16, его открывание приводит к закрыванию рабочего. тиристора 7 и коммутирующий конденсатор 19 перезаряжается по це" пи коммутирующий конденсатор 19 тиристор б - обратный диод 10 - индуктивный элемент 13.При этом коммутирующий конденсатор 19 не может перезарядиться через другие обратные диоды 11 и 12, так как этому препятствуют соответственно диоды 2 и 3, а диод 1 препятствует протеканию обратного тока коммутирующего конденсатора 19...

Номер патента: 1372553

Опубликовано: 07.02.1988

Авторы: Гизатуллин, Глазенко

МПК: H02M 7/519

Метки: инвертор

...н анодной цепи вентиля 2 начинает протекать ток, определяемый током заряда конденсатора 8. 11 ротекание тока в первичной полуобмотке, к которой прикладывается напряжение источника питания, вызывает появление во второй первичной полуобмотке равную по величине и противоположную по знаку ЭДС. В результате конденсатор 8 заряжается до двойного напряжения, дальнейший рост напряжения на коммутирующем конденсаторе Я определяется реактивной энергией, накопленной и дросселе. При этом конденсатор 8 заряжается ньппе удвоенного напряжения источника питания.При достижении указанного определенного напряжения на конденсаторе 8, равного напряжению пробоя стабилитроиа 5, последний пробивается и вентиль 4 открывается, что прекращает дальнейший заряд...

Номер патента: 1336159

Опубликовано: 07.09.1987

Авторы: Брынский, Глазенко, Лошкарев, Суханов, Шур, Эльберт

МПК: H02K 1/24

Метки: массивный, полюс, ротора, электрической

...4. Уширение находится непосредственно под наконечником и проходит сердечник насквозь. Уширение удобно выполнять сверлением. Токо. 20 проводящий элемент 5 размещен в уширении и выполнен из материала с более высокой удельной электропроводностью, чем сталь, например меди или бронзы. Примерное соотношение удельных электро- проводимостей составляет 1 О. При этом элемент 5 частично заполняет уширение и контактирует по всей ширине сердечника только с нижней по отношению к прорези частью поверхности уширения. Надлежащий электрический контакт обеспечивается известными способами, например элемент выполняется составным в виде встречных клиньев либо обеспечивается плотная посадка за счет предварительного охлаждения элемента, серебрением...

Номер патента: 1319271

Опубликовано: 23.06.1987

Авторы: Глазенко, Дмитриев, Пискарев, Рудский

МПК: H03K 17/60

Метки: ключом, силовым, транзисторным

...ксобходи Во хяк для Обеспечен 5 )ОрсироваР о ВР;лючецц; си ,ОНОГО Т"гЗИСТОП 3. ТВК И Д: Я уМСКЬ 1 СНИЯ3 )гс 1;) ц;)Вцв)ЕХСЯ рЕк 3;гС 1)гя Эта псБК;ЦосЕН):). Г. Е. КОГДа Н 3 ЦРЯЖСНИЕ На ПЕРЕХО Е).-;Ектггп- - 333 СИЛОВО ) ТраНЗИСТОраОстГаЕТ СВОЕГО СТЯсРОна пн,)ГР ЗНЯЧЕСГЦЯ В )0) ,)33 церОГО тпинз истопя 7 геЗез третин:;,РОд9:.ОСтсс:ЗЕТ ДОПОЛН ТЕЛЬНЫ ТОК, ТО ПРИВОДИТ К ,МСЦснСНИ 10 03;30 ВОГО ТОЬЯ СИЛОВОГО тряцЗИ О;)3 1 О И;ГГянг:.ЧЕНРПО ЕГО ДО хеке)пСГО Зцячесеия. 1 рц ".тс)м наппяжсние СМЕНсниц ца бязс тгр)ТЬС"; . НЗИСТОпа7Гас МЕНЬПс ". Сц цг".Ж О)О)В;О Зцяс)СКИЯ И ОЦ 0" КЛОЧ:Х г С Цг.гг ( 0))г 1 г- .С) рр , с) иЛгГ КОП ро.П г)ОН 3) а ССС.Ь : ЬС(гцги С 3сс),с( пг.сс;" г. г сатс сг - е 1 ение бя: ПС:Е,;с) СтепггЬ Р 3 СЫЩС".ИЯ.гГгиг;Ь...

Номер патента: 1255944

Опубликовано: 07.09.1986

Авторы: Глазенко, Игнатченко, Пискарев

МПК: G01R 19/00

...тока, протекающему через 55 шунт 1. К концу периода Т в момент времени й на выходе интегратора бло-. ка 2 интегрирования будет напряжение 23, соответствующее среднему за период Т значению тока, протекающегочерез шунт 1, В момент времениимпульс 19, замыкая аналоговый ключ,подключает к выходу интегратора блока 2 интегрирования запоминающую емкость. После окончания действия импульса 19 на запоминающей емкостии на выходе блока 2 интегрированиясохраняется напряжение П, в течение следующего периода.По окончании импульса 19 формируется импульс 20, который производитобнуление блока 2 интегрирования,после чего начинается процесс интегрирования, Напряжение с выхода запоминающей емкости блока 2 интегрированияподается на входы компараторов 9...

Номер патента: 1248004

Опубликовано: 30.07.1986

Авторы: Глазенко, Дмитриев, Пискарев, Храмшин

МПК: H02J 3/46

Метки: двух, инверсного, нагрузках, последовательно, соединенных

...соединенных нагрузках 1 и 2, подключенных к выходу источника 3 питания, содержит первый и второй коммутаторы 4 и 5, первые выводы 6 и 7 которых образуют общую точку 8, а вторые выводы 9 и 1 О соединены с выводами 11 и 12 для подключения соответствующих нагрузок 1 и 2, блок 13 управления коммутато рами, первый 14 и второй 15 выходы которого соединены с управляющими входами 16 и 17 коммутаторов 4 и 5, общая точка 8 коммутаторов соединена с выводом 18. для подключения общей точки нагрузок 1 и 2, а точки соединения вторых выводов 9 и 1 О коммутаторов 4 и 5 с соответствующими выводами 11 и 12 для подключения нагрузок соединены с выводами 19 и 20 для подключения источника питания 3,Предлагаемое устройство работает следующим...

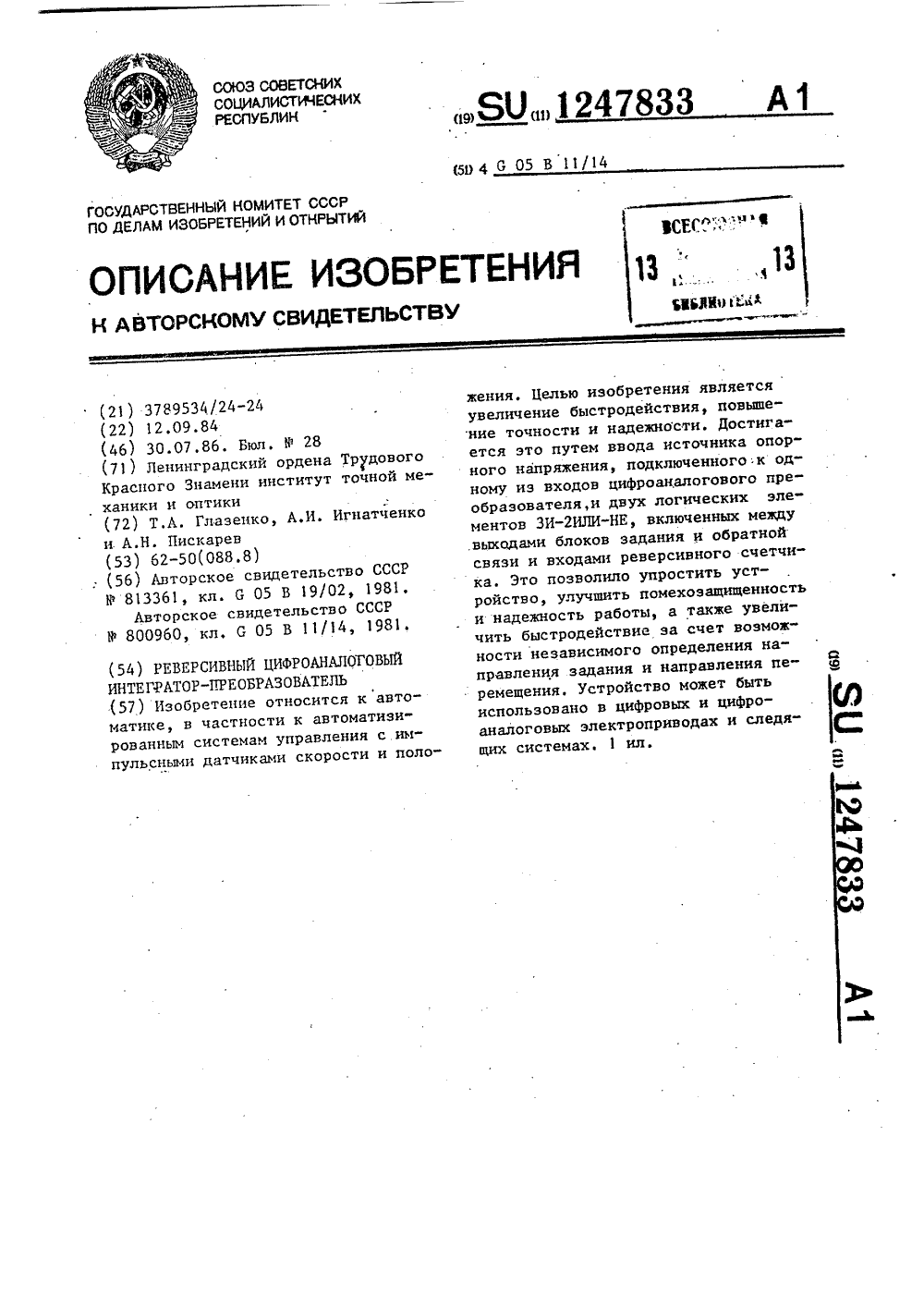

Номер патента: 1247833

Опубликовано: 30.07.1986

Авторы: Глазенко, Игнатченко, Пискарев

МПК: G05B 11/14

Метки: интегратор-преобразователь, реверсивный, цифро-аналоговый

...элемента ЗИИЛИ-НЕ 4 и на вход26 элемента ЗИИЛИ-НЕ 5, Так какпри нулевом выходном напряжении ЦАП 9 счетчик 6 не находится ни в нулевом состоянии, нив режиме переполнения, то на выходах блоков 7 и 8 присутствуют логические единицы, которые поступая соответственно на входы 20, 23 и 31; 28 логических элементов ЗИИЛИ-НЕ 4 и 5, разрешают прохождение частоты задания Г, и частоты обратной связи Г на их выходы.Частота заданияс выхода элезмента ЗИИЛИ-НЕ 4 поступает на суммирующий вход счетчика 6. Кодоваякомбинация ца выходах счетчика б с приходом каждого импульса частоты задания Г уззелцчцвается на единицу, Напряжение на выходе ЦАП 9 также ступенчато возрастает, Г 1 оложительцое выходное напряжение +У,ь, ЦА 11 9 проходзгг через усилитель...

Номер патента: 1239855

Опубликовано: 23.06.1986

Авторы: Глазенко, Пискарев, Синицын, Томасов

МПК: H03K 17/60

Метки: ключ, транзисторный

...КПД предлагаемого транзисторного ключа вышее, чем у известньж транзисторньж ключей за счет уменьшения мощности, рассеиваемой на силовом транзисторе во включенном состоянии и при выключении. 45 50 55 го через резистор 24 соединен с эмиттером третьего транзистора 23.Блок 7 задержки содержит пороговый элемент 25, конденсатор 26 и резистор 27, причем выход порогового элемента 25 соединен с выходом блока 7 задержки, первый вход которого через резистор 27 подключен к входу порогового элемента 25 и первому выводу конденсатора 26, .второй вывод которого соединен с вторым входом блока 7 задержки.Элемент ЗАПРЕТ 8 выполнен на двух элементах И-НЕ 28 и 29, причем выход первого элемента И-НЕ 28 соединен с выходом элемента ЗАПРЕТ 8, первый вход...

Номер патента: 1238030

Опубликовано: 15.06.1986

Авторы: Глазенко, Фахриддинов

МПК: G05B 19/02

Метки: интегратор, реверсивный, цифровой

...значения.При положительном направлении входного задания на первом выходе блока 7 выдается сигнал "1", а на его третьем выходе - сигнал "0", которые подаются соответственно на вторые входы элементов И-НЕ 9 и 10, В это время на входы логического элемента И-НЕ 13 поступают "0", формирующие на выходе сигнал, резрешающий прохождение .импульсов через логический элемент И-НЕ 15. При этом импульсы частоты задания Й с второго выхода блока 7 через последова- . тельно включенные элементы И-НЕ 9 и 15 поступают на вход "СуммироваНние счетчика 1. По мере поступления импульсов на выходе счетчика образуется .нарастающий код И кото" рый через блок 4 подается на цифроаналоговый преобразователь 5, на выходе которого устанавливается 0:Н . Скорость...

Номер патента: 1152076

Опубликовано: 23.04.1985

Авторы: Васильев, Глазенко, Пискарев, Решетилов, Тихомиров, Фахриддинов

МПК: H02P 5/16

Метки: двухпозиционная, электродвигателя

...выход БЛУ подключен к выходу второго элемента И-НЕ, второй вход которого подключен к выходу первого элемента И-НЕ.На фиг, 1 дана функциональная схе ма двухпозиционной системы регулирования тока; на фиг, 2 - диаграмма, поясняющая работу двухпозиционной системы регулирования тока; на фиг.3 - схема блока логического управления.Двухпозиционная система регулирования тока содержит (фиг. 1) последовательно соединенные устройство 1 управления ключами 2 - 5 импульсного преобразователя 6, датчик 7 тока, нагрузку 8, блок 9 цифрового задания, блок 10 контроля входного задания, блок 11 сравнения кодов, реле 12 знака токов, аналого-цифровой преобразователь (АЦП) 13 и БЛУ 14.30БЛУ 14 содержит два выхода и пять входов, первый вход которого...

Номер патента: 1022553

Опубликовано: 23.04.1984

Авторы: Глазенко, Дмитриев, Игнатченко, Пискарев

МПК: G05F 1/56

Метки: значения, среднего, стабилизатор

...первого ключа и входом инвертора, выход которого подключен к управляющему входу второго ключа, включенного между выходными выводами и входом интегратора, выход которого соединен с вторым входом логического элемента ИЛИ, выходом подключенного к управляющему входу регулирующего элемента.На фиг. 1 показана структурная схема предлагаемого стабилизатора; на фиг. 2 - диаграмма напряжений, поясняющая его работу.Стабилизатор содержит широтно-импульсный модулятор ШИМ 1, . логический элемент 2 ИЛИ, регулирующий элемент 3, вывод 4 источника опорного напряжения Бо,сумматор 5, первый и второй аналоговые ключи 6 и 7, инвертор 8, интегратор 9, вывод 10 источника питания и вывод 11 выходного напряжения регулирующего элемента 3На фиг. 2 показаны...

Номер патента: 1083291

Опубликовано: 30.03.1984

Авторы: Глазенко, Зимин, Карымов, Постников, Хозиков

МПК: H02K 5/00

Метки: гидрогенератора, подпятник

...валу гидрогенератора (не показан) и своей торцовой рабочей поверхностью (зеркало пяты) опирается на сегменты 2, которые через опорные элементы, например опорные резьбовые болты 3, установлены на цоршнях 4 гидро- цилиндров 5, закрепленных на дне 6 масло- ванны, Во внутреннюю полость каждого гидроцилиндра помещена заполненная маслом камера 7, изготовленная из упругоэластичного материала (например, резины), при этом объемы всех камер гидравлически связаны трубопроводами 8. От сдвига пятой каждый элемент удерживается тангенциальным упором 9, закрепленным на столе подпятника 10. Каждый поршень имеет форму ступенчатого цилиндра с выступом 11, которым он опирается на верхнюю торцовую поверхность 12 гидроцилиндра 5.Устройство работает...

Номер патента: 1078578

Опубликовано: 07.03.1984

Авторы: Глазенко, Усольцев, Хрисанов

МПК: H02P 13/16

Метки: квазичастотного, переменного

...полуволны модулирующего напряжения у , т.е. сохраняют проводящее состояние включенного ранее 35 шунтирующего тиристора 4, а в момент времени ыс , определяемый значением 0 щ в предыдущей полуволне напряжения нагрузки, опять производят включение регулирующего тиристора 1, 4 О в результате чего запирается шунтирующий тиристор 4.Формирование положительной полу- волны выходного напряжения продолжают до момента изменения полярности на пряжения сети в том же направлении, в в каком произошло изменение полярности модулирующего напряжения, Согласно фиг.2 этот момент времени наступает при и 1=1. Далее в момент времени.(д С =Ф 7, когда ток нагрузки спадает до нуля,.производят включение регулирующего тиристора 2. Таким об" разом, угол включения...

Номер патента: 1035767

Опубликовано: 15.08.1983

Авторы: Глазенко, Усольцев, Хрисанов

МПК: H02P 7/42

Метки: асинхронным, электроприводом

...управления асинхронным электроприводом с тиристорным коммутатором в цепи обмотки статора электродвигателя допошятедьно определяют мо" мент времени, в течение которого совпадают фазные и модудирующие напряжения одновременно во всех трех фазах, и в этот момент времени включают гористо ры коммутатора во всех трех фазах,На фиг. 1 показана блок-схема уст ройсчэа, реализующего предлагаемый 767 2способ управления: на фиг, 2 диаграммынапряжений.Устройство ддя управления асинхронным электроприводом содержит формирователи 1, 2 и 3 импульсов, подключенныхвходом к фазам источника питания, генератор 4 модулирующих напряжений, входкоторого соединен с блоком 5 задания,а три его выхода соединены с входамиблока 6 сравнения, выход которого соединен...

Номер патента: 1026273

Опубликовано: 30.06.1983

Авторы: Глазенко, Усольцев, Хрисанов

МПК: H02P 7/42

Метки: асинхронного, вращения, частоты, электропривода

...на фиг. 2 и 3 - мрианты выполнения бпокоз сравнения полярвоотей и распрецелитвлйфюрмирователя импульсов; на фиг. 4 и 5 временныедиаграммы токов, напряжений и сигналов,иллюстрирующие способ регулирования частоты вращения, а также работу устройства, реализующего этот способ. 20Устройство (фиг. 1) содержит встречнопараллельно соединенные пары тиристоров 1 - 10, соеаиняющие обмотки 1113 асинхронного трехфазного электроавнгателя 14 с вхоцными клеммами 15 - 1725таким образом, что обмотка 11 двигате- .ля 14 через тиристоры 1 и 2 соединенас клеммой 15 устройства, причем к обмотке 11 подключены катод тиристора 1 ианод тиристора 2, Обмотка 12 цвигате- ЗОля 14 через тиристоры 5 - 8 соединенас клеммами 16 и 17 устройства такимобразом, что к...

Номер патента: 944044

Опубликовано: 15.07.1982

Авторы: Глазенко, Усольцев, Хрисанов

МПК: H02P 5/34

Метки: асинхронного, вращения, частоты, электродвигателя

...с выходамисоответствукзцих потенциометров 7 и 8,Блок 3 управления тиристорвми коммутатора снабжен органом 12 фазового управ ления, органом 13 частотного управленияи усилителем 14 импульсов управления,выход которого соединен с управляющимиэлектродами тиристоров коммутатора,один из входов органов 12 и 13 обьедииены и являются входом блоке 3 управления тиристорами, другие их входы соединены с выходами Й 5 -триггера 11, вих выходы соединены с входами усилителя 14 импульсов управления, 45Устройство работает следующим образом,С блока 6 задания частоты вращенияпоступает входной сигнал, пропорциональный заданной скорости вращения асин Охронного двигателя, который затем суммируется с сигналом датчика 5 частотывращения. Сигнал рассогласования...

Номер патента: 838918

Опубликовано: 15.06.1981

Авторы: Глазенко, Зимин, Карымов, Хозиков

МПК: H02K 5/16

Метки: вертикальной, подпятника, узел, элект-рической

...внутренними цилиндрическими поверхностями стенок верхней части маслованны и боковыми цилиндрическими поверхностями 20 упорного диска имеются гарантированные радиальные зазоры, образующие бесконтактные щелевые уплотнения объема маслованны. Выходные отверстия этих уплотнений с дополнительными камерами 25 12 связаны каналами, образованными маслоотражающими кожухами 14, при этом сами дополнительные камеры отделены от атмосферы уплотнениями 15.Маслоохладитель 9 может быть раз мешен и вне объема маслованны, (выносной маслоокладитель), а для бесконтактного уплотнения возможно применение схемы щелевого, лабиринтного, вихревого или винтоканавочного типов уплотнения. 35Наружная поверхность упорного диска 3 и участок внутренней поверхности...

Номер патента: 819962

Опубликовано: 07.04.1981

Авторы: Глазенко, Пискарев, Рудский

МПК: H03K 17/60

Метки: ключ, транзисторный

...направлении источником питания дифференциального усилителя 14, что соответствует запертому (активно) состоянию силового транзистора 2. При этом вспомогательный транзистор 3 и разделительный 4 и дополнительный 5 диоды также заперты.При отрицательном управляющем сигнале на инвертируюшем входе дифференциального усилителя 1 базо-эмиттерный переход силового транзистора 2 смещен в прямом направлении, что соответствует его открытому состоянию. Напряжение на базеколлекторном переходе силового транзистора. 2 зависит от соотношения токов базы и коллектора, т. е. от степени насыщения транзистора.С уменьшением тока нагрузки увеличивается степень насыщения силового транзистора 2, что приводит к увеличению напряжения на базо-коллекторном переходе...

Номер патента: 731591

Опубликовано: 30.04.1980

Авторы: Глазенко, Пискарев, Эздрин

МПК: H03K 17/08, H03K 17/60

Метки: ключ, транзисторный

...клоч работает следующим образом.Прп отсутствии перегрузок параллельно соединенных транзисторов по току и мощности вспомогательный транзистор 10 закрыл, сопротивление терморезисторов 7, 8, 9 таково, что падения напряжения а резисторе 4 и диода оптрона недостаточно для срабатывания отрона 2.По мере разогрева терморезпсторов 7, 8, 9 из-за того, что пх температурные характеристики имеют малый разброс по сравнению с разбросом параметров транзисторов распределение коллскторых токов и мощностей рассеивания в параллельно соединенных транзисторах 13 будет приближаться к равномерному.Увеличенс тока через любой из параллельно соединенных приборов ведет к возрастапшо потерь мощности в пем, разогреву температуры структуры, т. е. к увеличению...

Номер патента: 731574

Опубликовано: 30.04.1980

Авторы: Глазенко, Дмитриев, Игнатченко, Пискарев

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...его выходе б появляется импульс У соответствующий началу временного интервала, Импульсы У следуют с периодом повторения Т = Т, 2", где Т, - период следования тактовых импульсов генератора 1; М - число разрядов счетчика 3. Преобразователь 2 преобразует входной сигнал У(1) переменной величины и знака в двоичный параллельный У-разрядный код. Дополнительный У+1-разряд преобразователя несет информацию о знаке входного сигнала У(1). С выходов преобразователя 2 кодовая комбинация поступает на входы накапливающего сумматора 4, состоящего из собственно У+1-разрядного сумматора и блока памяти из 0+1 разрядов, Разряд У+1 в накапливающем сумматоре 4 является знаковым. Накапливающий сумматор 4 производит интегрирование цифрового сигнала, поступающего...

Номер патента: 610267

Опубликовано: 05.06.1978

Авторы: Глазенко, Пискарев, Эздрин

МПК: H02M 7/515

Метки: реверсивный

...к появлению второй паузы в выходном напряжении преобразователя. В интервале второй паузы ток замыкается ло цепи 23 - 14 - 11 (б - а)5- - 23. Затем включается тиристор 8, и на нагрузке формируется третий импульс напряжения. В третьем интервале ток в нагрузку те. чет по цепи 24 в 11 (б - а) - 5 - 23 - 8 - 12 (в.-б) - 24. В конце третьего управляющего импульса сигнал поступает на тиристор 27 и запускает гасящий генератор 9, Под действием ЭДС коммутирующей обмотки (а - б) трансформатора 11 ток течет по цепи а - б - 24 -- 15 - 5 - 11 а - б и запирает тиристор 5, обеспечивая тем самым появление в выходном напряжении преобразователя третьей паузы. В интервале третьей паузы ток замыкается по цепи 23 - 8 - 12 - (в - б) - 15 - 23, Затем второй...

Номер патента: 546076

Опубликовано: 05.02.1977

Авторы: Глазенко, Хрисанов

МПК: H02P 5/28

Метки: асинхронным, двигателем, двухфазным, реверсивным

...Благодаря широкому управляющемуЛимпульсу тиристор 5 включается вновь. Начиная с этого момента, в преобразователеустанавливается режим совместной проводимости тиристоров 5 и 7, который продолжается до момента выключения тиристоров 5 и307, когда токи через них= 1 иуменьшатся до нуля. При отрицательной полуволне У включаются тиристоры 6 и 8,и процессы протекают аналогичным образом.С изменением фазы (полярности) входногосигнала опережающее включение имеют тиристоры 6 и 8, двигатель реверсируется.В интервале совместной проводимости тиристоров конденсатор 4 замкнут накоротко,обмотки 2 и 3 подключены непосредственно 40к источнику питания, и через них под действием ЗДС самоиндукции протекают совпадающие по фазе импульсы тока 1 иТаким образом в...

Номер патента: 518852

Опубликовано: 25.06.1976

Авторы: Глазенко, Хрисанов

МПК: H02P 7/62

Метки: реверсивный, сервопривод, тиристорный

...сервопрнвода не ме нее, чем в два раза, по сравнению с коэф; фицнентом усиления известных тирнсторных сервоприводов, В течение интервалов одновременной проводимости тнристоров ток протекает только через конденсатор, 66 напряжение и ток в обмотке управления 2 двигателя 1 равны нулю, Магнитное поле двигатели имеет пульсирующий характер, пусковой момент равен нулю.Прн наличии. входного сигнале в завися-, ЭЬ мости от его полярности происходит опере-. жающее включение тиристоров прямого . нли обратного хода двигателя, Предположим, что в момент времени и=ф, определяемый величиной входного сигнала,9 включаются тиристоры 5 и 11, К обмотке управления 2 прикладываются напряжб ние заряженного конденсатора 13 и напря-; жение Оп . На тиристорах 5...

Номер патента: 238656

Опубликовано: 01.01.1969

Авторы: Аполонов, Глазенко, Гончаренко, Завалишин, Иванов, Шукалов

МПК: H02M 5/27

Метки: статический, частоты

...- 14 необходима для предотвращения короткого замыкания выхода управляемого выпрямителя через вентили 10 - 13, 11 - 14 или 9 - 12, что может привести к срыву, коммутации автономного инвертора. Время задержки в подаче управляющих сигналов на основные вентили должно быть таким, чтобы за это время отключаемый основной вентиль успевал восстановить свои запирающие свойства. Для более надежного перезаряда коммутирующих конденсаторов и подготовки их к следующей коммутации предлагается на вспомогательные вентили 1 б - .21 подавать сдвоенные импульсы управления с некоторым интервалом между первым и вторым импульсом. Этот интервалЛудобно сделать равным3Дальнейшая работа автономного инверто. ра 8 при созр)0,5 ясна из рассмотрения диаграмм на фиг....
