Формирователь сигналов прямоугольной формы

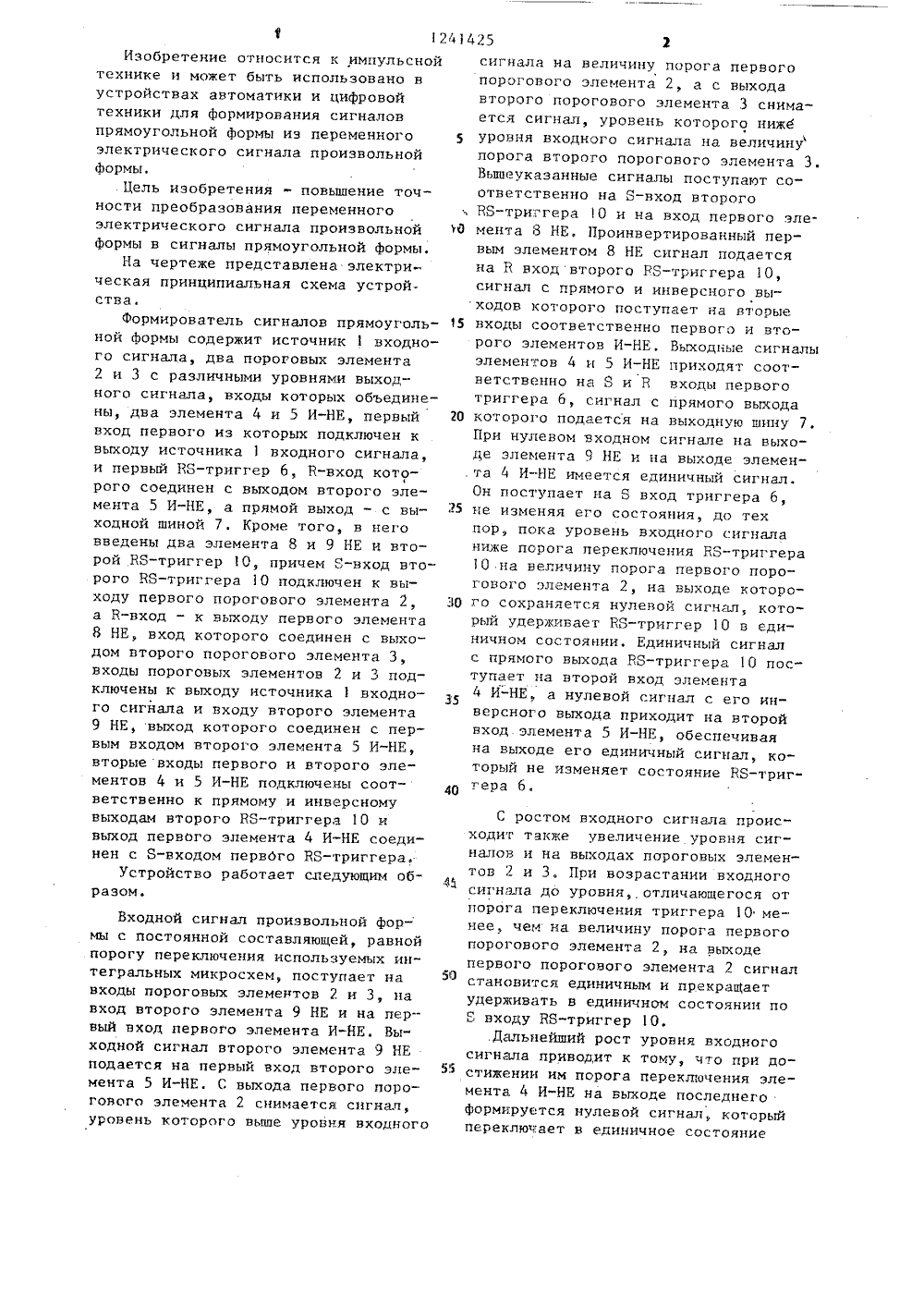

Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и цифровой техники для формирования сигналов прямоугольной Формы иэ переменного электрического сигнала произвольной Формы.. Цель изобретения - повьппение точности преобразования переменного электрического сигнала произвольной д формы в сигналы прямоугольной формы.На чертеже представлена электрическая принципиальная схема устройства.Формирователь сигналов прямоуголь ной Формы содержит источник 1 входного сигнала, два пороговых элемента 2 и 3 с различными уровнями выходного сигнала, входы которых объединены, два элемента 4 и 5 И-НЕ, первый 20 вход первого из которых подключен к выходу источника 1 входного сигнала, и первый ВБ-триггер 6, В-вход которого соединен с выходом второго элемента 5 И-НЕ, а прямой выход - с выходной шиной 7, Кроме того, в него введены два элемента 8 и 9 НЕ и второй ВЯ-триггер 1 О, причем Б-вход второго ВЯ-триггера 1 О подключен к выходу первого порогового элемента 2, ЗО а В-вход - к выходу первого элемента 8 НЕ, вход которого соединен с выходом второго порогового элемента 3, входы пороговых элементов 2 и 3 подключены к выходу источника 1 входного сигнала и входу второго элемента 9 НЕ, выход которого соединен с первым входом второго элемента 5 И-НЕ, вторыевходы первого и второго элементов 4 и 5 И-НЕ подключены соответственно к прямому и инверсному выходам второго ВБ-триггера 10 и выход первого элемента 4 И-НЕ соединен с Я-входом первбго ВБ-триггера.Устройство работает спедующим образом.Входной сигнал произвольной Формы с постоянной составляющей, равной порогу переключения используемых интегральных микросхем, поступает на входы пороговых элементов 2 и 3, на вход второго элемента 9 НЕ и на первый вход первого элемента И-НЕ. Выходной сигнал второго элемента 9 НЕ подается на первый вход второго элемента 5 И-НЕ. С выхода первого порогового элемента 2 снимается сигнал, уровень которого вьппе уровня входного сигнала на величину порога первогопорогового элемента 2, а с выходавторого порогового элемента 3 снимается сигнал, уровень которого нижеуровня входного сигнала на величинупорога второго порогового элемента 3,Вьппеуказанные сигналы поступают соответственно на Я-вход второгоВБ-триггера 1 О и на вход первого элемента 8 НЕ, Проинвертированный первым элементом 8 НЕ сигнал подаетсяна В вход второго ВЯ-триггера 10,сигнал с прямого и инверсного выходов которого поступает на вторыевходы соответственно первого и второго элементов И-НЕ. Выходные сигналыэлементов 4 и 5 И-НЕ приходят соответственно на Я и В входы первоготриггера б, сигнал с прямого выходакоторого подается на выходную шину 7.При нулевом входном сигнале на выходе элемента 9 НЕ и на выходе элемента 4 И-НЕ имеется единичный сигнал .Он поступает на Б вход триггера б,не изменяя его состояния, до техпор, пока уровень входного сигналаниже порога переключения ВБ-триггера1 О на величину порога первого порогового элемента 2, на выходе которого сохраняется нулевой сигнал, который удерживает ВБ-триггер 10 в единичном состоянии, Единичный сигналс прямого выхода ВЯ-триггера 10 поступает на второй вход элемента4 И-НЕ а нулевой сигнал с его инверсного выхода приходит на второйвход элемента 5 И-НЕ, обеспечиваяна выходе его единичный сигнал, который не изменяет состояние ВЯ-триггера б. С ростом входного сигнала происходит также увеличение уровня сигналов и на выходах пороговых элементов 2 и 3. При возрастании входного сигнала до уровня, отличающегося от порога переключения триггера 10 менее, чем на величину порога первого порогового элемента 2, на выходе первого порогового элемента 2 сигнал становится единичным и прекраЩает удерживать в единичном состоянии по Б входу ВБ-триггер 1 О..Дальнейший рост уровня входного сигнала приводит к тому, что при достижении им порога переключения элемента 4 И-НЕ на выходе последнего формируется нулевой сигнал, который переключает в единичное состояние124425по Б-входу ВБ-триггер 6. Одновременно с этим нулевой сигнал оказывается и на выходе элемента 9 НЕ, Однако этот сигнал не изменяет состояния , элемента 5 И-НЕ, на выходе которого сохраняется единичный сигнал. Флуктуации уровня входного сигнала относительно порога переключения первого элемента 4 И-НЕ в пределах, ограниченных величинами порогов пороговых элементов, не приводят к переключению ВБ-триггера 6 в противоположное (нулевое) состояние, так как ВЯ-триггер 10 разрешает переключение ВБ-триггера 6 только в единичное состояние, соответствующее возрастанию уровня входного сигнала.Последующее увеличение входного сигнала сопровождается повышением сигнала на выходе второго порогового элемента 3 до единичного уровня, что приводит к появлению нулевого сигнала на выходе первого элемента 8 НЕ и к переключению в нулевое состояние ВБ-триггера 10. При этом со второго входа элемента 4 И-НЕ снимается единичный сигнал, и вместо него с прямого выхода ВЯ-триггера 10 приходит нулевой сигнал, переключающий элемент 4 И-НЕ в единичное состояние, в результате чего прекращается удерживание ВБ-триггера 6 в единичном состоянии (по Б-входу), Однако единичное состояние ВБ-триггера 6 сохраняется, пока уровень входного сигнала превышает порог переключения элемента 9 НЕ.При уменьшении уровня входного сигнала вначале переключается в нулевое состояние второй пороговый элемент 3. Это происходит тогда, когда уровень входного сигнала снижается настолько, что разность между ним и порогом переключения первого элемента 8 НЕ становится меньше величины порога второго порогового элемента 3. Появление нулевого сигнала на выходе второго порогового элемента 3 сопровождается переключением в единичное состояние элемента 8 НЕ, который прекращает удерживать в нулевом состоянии ВБ-триггер 10.Дальнейшее уменьшение входного сигнала до уровня, соответствующего порогу переключения второго элемента 9 НЕ, приводит к появлению на его выходе единичного сигнала, вызывающего переключение элемента 5 И-НЕ 55 Формула изобретения Формирователь сигналов прямоуголь"ной формы, содержании источник вход1241425 Составитель В, ЧижиковРедактор А. Долинич Техред Н.Бонкаяо Корректор М. Максимишинец Заказ 3611/53 Тираж 816 . Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 ного сигнала, два пороговых элементас различными уровнями выходного сигнала, входы которых объединены, дваэлемента И-НЕ, первый вход первогоиз которых подключен к выходу источника входного сигнала, и первыйВЯ-триггер, В-вход которого соединенс выходом второго элемента И-НЕ, апрямой выход - с выходной шиной,о т л и ч а ю щ и й с я тем, что,с целью повышения точности преобра- .зования переменного электрическогосигнала произвольной формы в сигналыпрямоугольной формы, в него введеныдва элемента НЕ и второй ВЯ-триггер,причем Б-вход второго ВБ-триггера подключен к выходу первого порогового элемента, а В"вход " к выходу первого элемента НЕ, вход которого соединен с. выходом второго порогового элемента, входы пороговых элементов подключены к выходу источника входного сигнала и входу второго элемента НЕ, 10 выход которого соединен с первым вхо"дом второго элемента И-НЕ, вторые входы первого и второго элементов И-НЕ подключены соответственно к прямому иинверсному выходамвторогойб-три 1 15 гера,и выходпервого элементаИ-НЕ соединен с б -входомпервого Я 5-триггера.
