Формирователь одиночных импульсов

Номер патента: 1239850

Автор: Качеишвили

ZIP архив

Текст

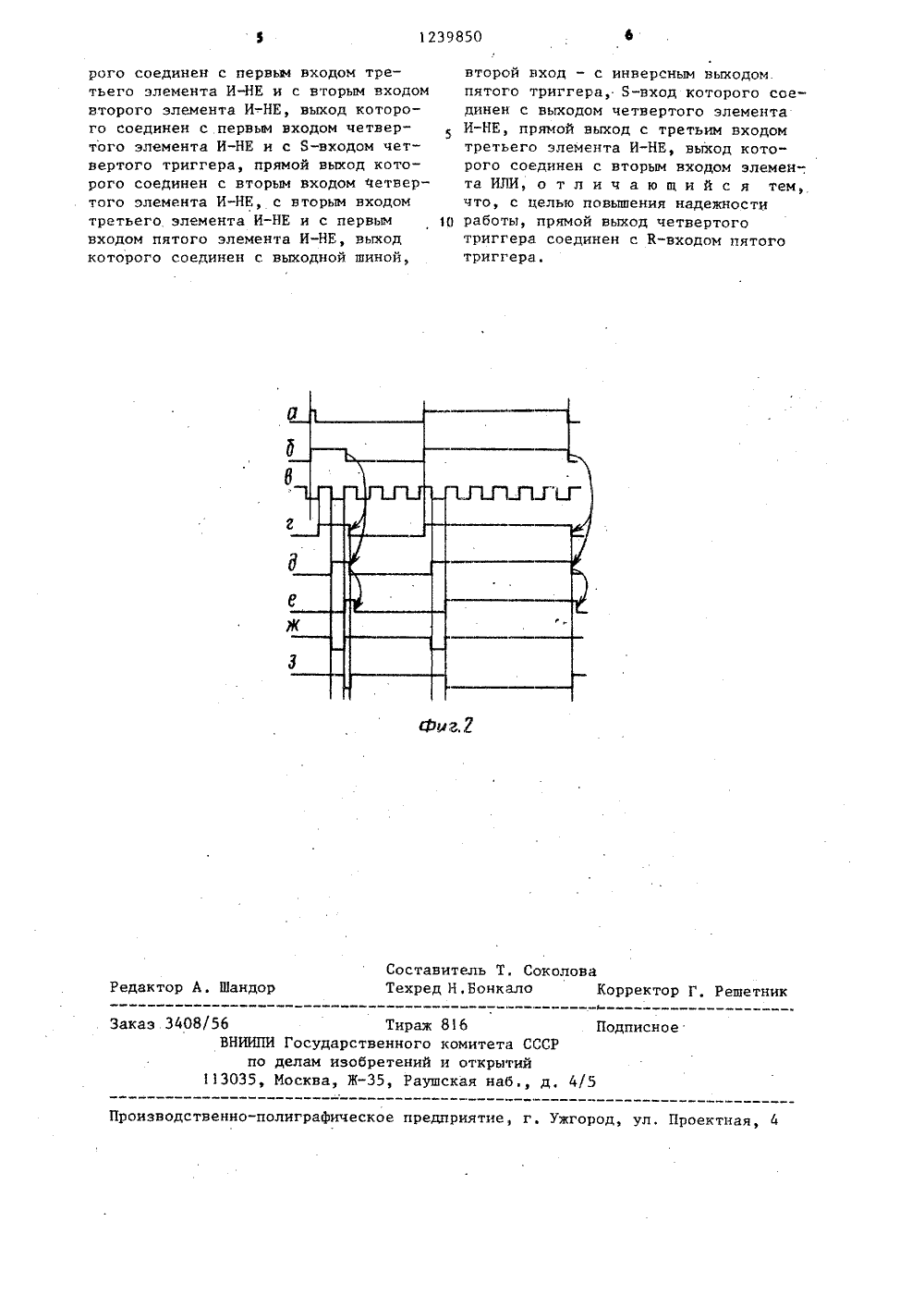

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 123 511, Н 03 К 5/5 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(21) 38 (22) 29 (46) 23 (72) Н, (53 62 ельство СССР тво СССР/135,) ФОРМИРОВАТЕЛЬ 0 ЧНЫХ ИМПУЛЬГОСУДАРСТВЕННЫЙ НОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ 32084/24-2(57) Изобретение может быть использовано в устройствах автоматики и вычислительной техники. Цель изобретения - повыщение надежности работыустройства. Формирователь содержитВБ-триггеры 1 -5, элементы 6-10 И-НЕ,элемент 11 ИЛИ, переключатель 12,резисторы. Соединения прямого выходаКБ-триггера 4 с К-входом КБ-триггера5 позволяет исключить появление ложного импульса на выходе устройства.В описании приведены времен.ые диаграммы, поясняющие работу устройства.2 ил.Изобретение относится к импульснгц технике и предназначено для использования В устройствах автоматики и вычислительной техники.Цель изобретения - повышение надежности работы за счет исключения Возможности появления лажного импульса на выходе устройства.На фиг. 1 приведена электрическая,функциональная схема устройства цафиг. 2 - временные диаграммы, поясня -ющие его работу.Схема содержит пять триггеров5, каждый из которых ВБ-типа, г 1 ятьэлементов И-НЕ б - 10, элемент ИЛИ 11,переключатель 12, замыкающий контакткоторого соединен с Б-вхадом первого триггера 1 и через первый резистор13 с шиной 14 логической единицы,которая через второй резистор 15 соединена с размыкающим контактом переключателя 12 и Е-Входом первоготриггера 1, причем переключающий контакт переключателя 12 соединен с общей шиной, прямой выход первоготриггера 1 соединен с первым входомэлемента ИЛИ 11, инверсный выход -с Б-входом вторичного триггера 2,К-вход которого соединен с выходомэлемента ИЛИ 11, прямой выход - сК-входами третьего и четвертоготриггеров 3 и 4 и с первым входомпервого элемента И-НЕ 6, второйвход которого соединен с шиной 16тактовых импульсов, выход с первымвходом второго элемента И-НЕ 7 и сБ.-входом третьего триггера 3, прямойвыход которого соединен с первымвходом третьего элемента И-НЕ 8 ивторым входом второго элемента И-РЕ 7.,выход которого соединен с первымвходом четвертого элемента И-НЕ 9 ис Б-входом четвертого триггера 4.,прямой выход которого соединен с Рвходом пятого триггера 5, с вторымвходом четвертого элемента. И-НЕ 9,с вторым входом третьего элементаИ-НЕ 8 и с первым входом пятого элемента И-НЕ 1 О, выход которого соединен с выходной шиной 17, Второйвход - с инверсным выходом пятоготриггера 5, Б-вход которога соединен с выходом четвертого элементаИ-НЕ 9, прямой выход с третьим входом третьего элемента И-НЕ 8, выхал,которого соединен с вторым входомэлемента ИЛИ 11,.страйство работает слР,луюшимобразам.Б исходном состоянии на Б-входтриггера 1 с первого контакта переключателя 12 через резистор 3 сшины 14 поступает потенциал .г 1 огическай единицы а 1 а К-Вход с Второгоконтакта - потенциал лагическага нуля, в результате триггер 1 находится 1 О В нулевом состоянии. Состояния триггеров 3 - 5 зависят ат состояниятриггера 2, Е ли триггср 12 находится В нулевом состоянии, тогда триггеры 3 и 4 устанавливаются В нулевое 5 состэяние и запрещается прохождение1 гмпульсов с шины 16 черРз элемент б.установка В нулевое состояние триггезя 4 ВызывяРт установку тригРргз 1 внулевое состояние, после чего устрой Г ство Возвращается В исхаднаг Состояние, Если триггер 2 находится В единичном состоянии, тогда триггеры 35 могут установится в любое соста 51 ниеи разреша"тся прохождение импуль"ОВ 25 с ши:1 ы 16 через элемент 6, в результате чего импульсьг с шины 16 устанав"ливаются В единичное состояние триг.геры 3 - 5,Логические уровни с прямых В.х,"- 1 б ДОВ триггеров 4 и 5 поступают и;.Входы элемента 8, на Выходе котарсг;У та 11 аВЛИВаЕТСЯ УРОВЕНЬ ЛОГИгЕСГ: Сцул 51, который поступаРт на Втаг.айВход элемента 11. На первом входеэлемента 1 уже присутствует уровеньлогического нуля с прямого выходариггера 1, вследствие чего на выходе элемента 11 присутствует уровеньлогического нуля, который г;сступаетца К-вход триггера 2, который перехадит В пулевое состояние, устанавлиВая триггеры 3 и 4 В нулевое сос",О 5. -ние и запрещая прохождение импульсов с шины 16 через элемент 6.установка:в нулевое состояниетриггера 4 вызывает установку триггера 5 в нуле 1 зое состояние, Такимобразом, устройство устанавливается13 ИСХОДНОЕ СОСГОЯНИЕ. При кратковременном первый и Второй контакты возвращаются В на 1 альное полажение до формирования выходного импульса) размыкании второгоконтакта и замыкании первого кон "ак-та триггер 1 (фиг . 2 й) устана ливается в единичное состояние. Едицичнь 1 й уровень с прямого выхода триггерачерез элемент 11 поступает на. г ь.) К-вход триггера 2, на Б-вход ко-орого поступает нулевой уровень с инверсного вьгхода тр тгера 1, в результате чего триггер 2 (фиг. 26) устанавливается в единичное состояние. разрешая прохождение импульсов с шины О (фиг. 2 ) через элемент 6.Положительный импульс с шины 6 проходит через первый элемент 6 и устанавливает в единичное состояние О триггер 3 (фиг. 2 Р), который разрешает прохождение импульсов с шины 6 через элемент 7, Нулевой импульс с шины 16 проходит через элемент 7 и устанавливает в единичное состояние триггер 4 (фиг. 23), который разрешает прохождение импульсов с шины 16 через элемент 9, единичный уровень поступает с прямого выхода триггера 4 на первый вход элемента 10, на вто ром входе которого уже присутствуе уровень логической единицы с инверсного выхода триггера 5, при этом на выходе элемента 10 устанавливается уровень логического нуля. Следующий за этим моментом времени ближайший положительный и 11 пульс с шины 16 проходит через элемент 9 и устанавливает триггер 5 в единичное состояние, при этом на выходе элемента И-НЕ 1 О вновь устанавливается уровень логической единицы. Д:, 4При д.тельном (первый и второй контакты возвращаются в на альное положение после формирования импульса) размыкании первого контакта и замыкании второго контакта устройство работает так же, как описано, с той разницей, что устройство возврашается в исходное состояние в моментвозврашения первого и второго контактов в начальное положение, в результа:-,е чего триггер 1 (фиг. 2 О) устанавливается в нулевое состояние и уровень логического нуля появляется на первом входе элемента 11, на втором входе которого уже присутствует уровень логического нуля с выхода элемента Я (фиг, 2 3),Таким образом, на шине 17 формируется одиночный импульс длительностью тактовых импульсов низкого уровня независимо от времени удержания переключателя 12 во включенном положен;щ . Подключение выхода триггера 4 к К-входу триггера 5 обеспечивает установку в нулевое состояние триггера 5 только после установки в нулевое состояние триггера 4. Этим исключается возможность появления ложного импульса на шине 17 при возвращении устройства в исходное состояние,Таким образом,на шине 1 (фиг. 2 ж) формируется одиночный нулевой импульс, длительность которого равна длительности нулевого тактового им- и ульс а. 35 Вследствие установки триггероз 3 - 5 в единичное состояние, на выхо- О де элемента 8 (фиг. 2 ь) устанавливается уровень логического нуля, который поступает на второй вход элемента 11. На первом входе элемента 11 уже грисутствует уровень логическогг 45 нуля с прямого выхода триггера 1 (фиг. -Ц, в результате чего с выход:. элемента 11 поступает уровень логическогс нуля на К в вх триггера 2, который переходит в нулевое состоя- . пи:., устанавливая триггеры 3 и 4 в нулевое состояние и запрещая прохож- ;,ение импульсов с шины 16 через элемент 6. установка в нулевое состоячие триггера 4 (фиг. 28) вызывает 55 установку триггера 5 (фиг. 2 Я) в нулевое состояние, Итак, устройство возвращается р исходное состояние. Формула изобретения Формирователь одиночных импульсов, содержащий пять триггеров КЯ- типа, элемент ИЛИ, пять элементов И-НЕ, переключатель, замыкающий контакт которого соединен с Б-входом первого триггера и через первый резистор - с шиной логической единицы, которая через второй резистор соединена с размыкаюшим контактом переключателя и с К-входом первого триггера, причс.". ".;ереключающий контакт переклютег.я соединен с обшей шиной, прял.ой "ьход первого триггера соединен с первым входом элемента ИЛИ, инверсный выход - с Б-входом второго триггера, К-вход которого соединен с выходом элемента ИЛИ, прямой выход - с К-входами третьего и четвертого триггеров и с первым входом перього элемента И-НЕ, второй вход которого соединен с шиной тактовых импульсов, выход с первым входом второго элемента И-НЕ и с Я-входом третьего триггера, прямой выхоц кото1239850 О Составитель Т. Соколоедактор А . Шандор Техред Н.Бонкало Корректор Г, Решет 3408/56 Тираж 81 б ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5а одписно Производственно-полиграФическое предприятие, г, Ужгород, у ектна рого соединен с первым входом третьего элемента И-НЕ и с вторым входомвторого элемента И-НЕ, выход которого соединен с первым входом четвертого элемента И-НЕ и с Я-входом четвертого триггера, прямой выход которого соединен с вторым входом четвертого элемента И-НЕ, с вторым входомтретьего элемента И-НЕ и с первымвходом пятого элемента И-НЕ, выходкоторого соединен с выходной шиной,второй вход - с инверсным выходом.пятого триггера,. Б-вход которого соединен с выходом четвертого элементаИ-НЕ, прямой выход с третьим входомтретьего элемента И-НЕ, выход кото"рого соединен с вторым входом элемен-,та ИЛИ, о т л и ч а ю ш и й с я тем,что, с целью повышения надежностиработы, прямой выход четвертоготриггера. соединен с К-входом пятоготриггера.

Смотреть

Заявка

3832084, 29.12.1984

ПРЕДПРИЯТИЕ ПЯ В-2144

КАЧЕИШВИЛИ НОДАРИ ВЛАСОВИЧ

МПК / Метки

МПК: H03K 5/153

Метки: импульсов, одиночных, формирователь

Опубликовано: 23.06.1986
