Формирователь тактовых импульсов

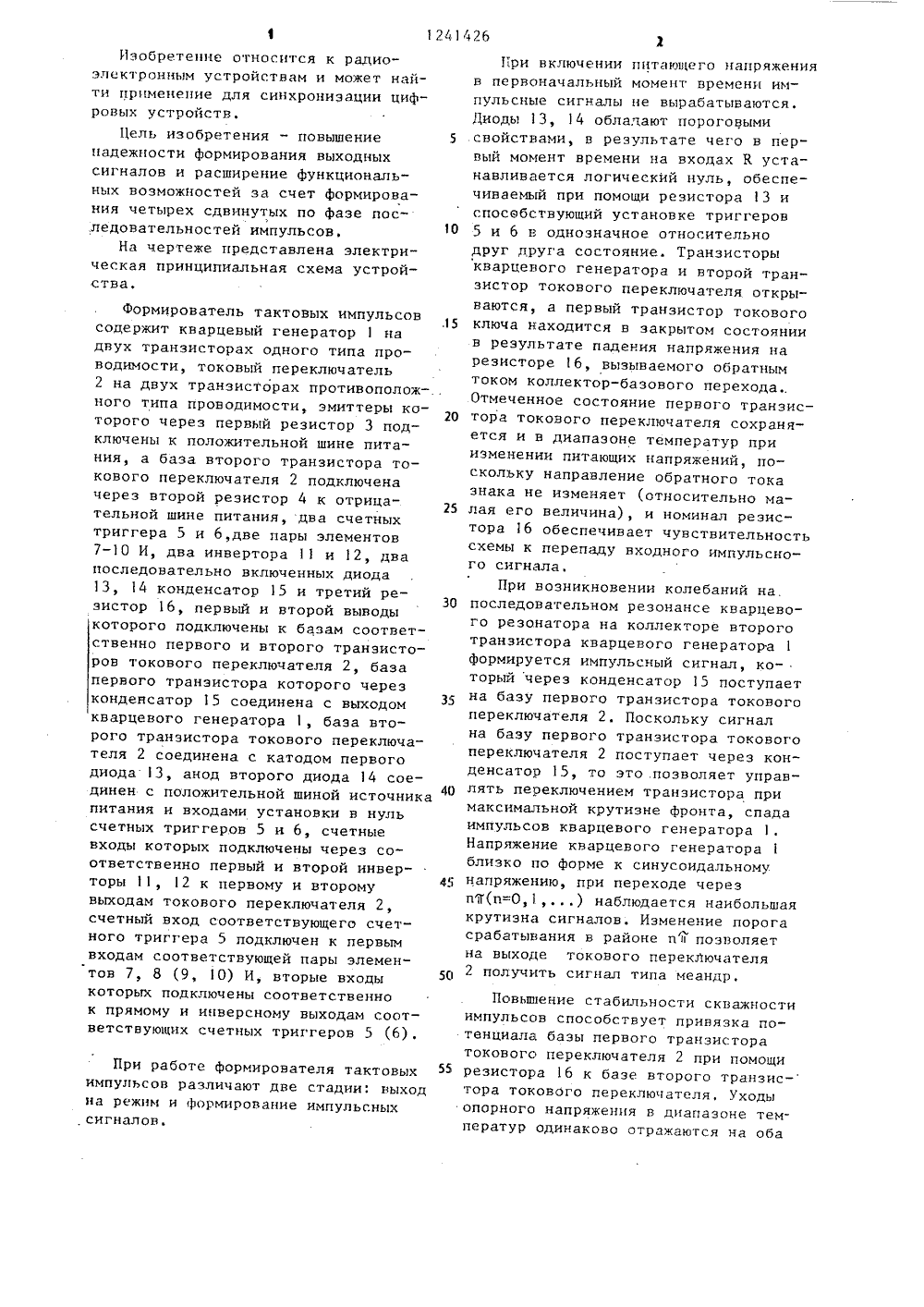

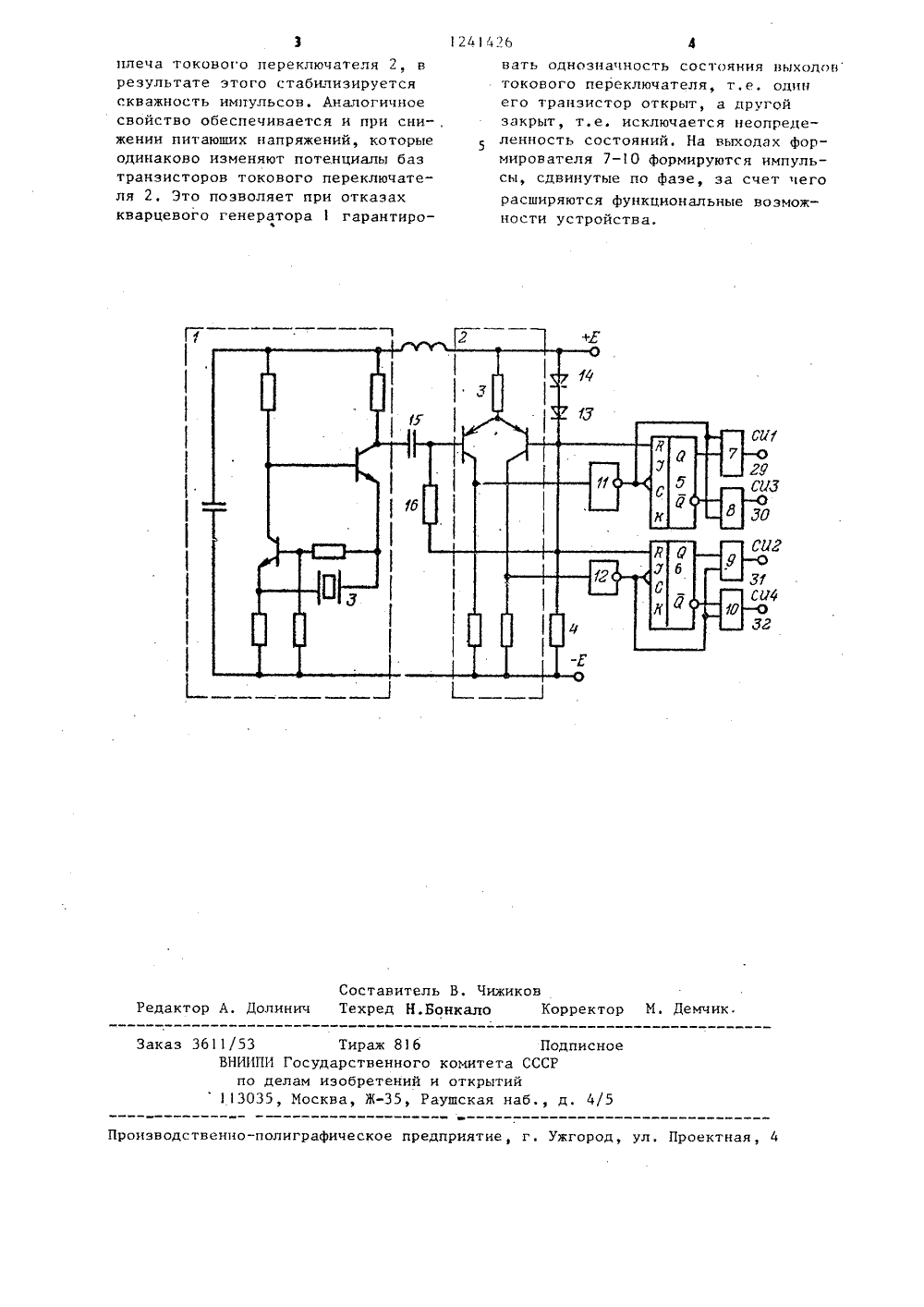

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИ 1426 РЕСПУБЛИН 19) 4 Н 03 К 3/2 ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Я(21) 3 (22) 2 (46) 3 72) В (53) 6 (56) А У 8926 дма в, счетные соотерторы торому ер чател счет ющ первым ары подкл и ин рямо форо фазе и тв УДАРСТВЕННЫЙ НОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 625582/24-211.06,830.06.86. Бюл. У 24(54) (57) ФОРМИРОВАТЕЛЬ ТАКТОВЫХ ИМПУЛЬСОВ, содержащий кварцевый генератор на двух транзисторах одноготипа проводимости, между эмиттерамикоторых включен резонатор, токовыйпереключатель на двух транзисторахпротивоположного типа проводимости,эмиттеры которых через первый резистор подключены к положительной шинепитания, а база второго транзисторатокового переключателя подключеначерез второй резистор к отрицательной шине питания, о т л и ч а ю -щ и й с я тем, что, с целью повышения надежности формирования выходных сигналов и расширения функциональных возможностей за счетмирования четырех сдвинутых п последовательностей импульс него введены два счетных триггера,две пары элементов И, два инвертора,два последовательно включенных диодаконденсатор и третий резистор, первый и второй выводы которого подключены к базам соответственно первогои второго транзисторов токового переключателя, база первого транзистора которого через конденсатор соединена с выходом кварцевого генератора, база второго транзистора токового переключателя соединена с катодом первого диода, анод второгодиода соединен с положительной шиной источника питания и входами установ-,ки в нуль счетных тригг входы которых подключен ветственно первый и вто к соответственно перв выходам токового перекл счетный вход соответству ного триггера подключен входам соответствующей п тов И, вторые входы кот чены соответственно к п версному выходам соотвсчетных триггеров.5 10 ,5 20 25 ЗО 35 40 45 50 При работе формирователя тактовыхимпульсов различают две стадии: выходна режим и формирование импульсныхсигналов. Изобретение относится к радиоэлектронным устройствам и может найти применение для синхронизации цифровых устройств.Цель изобретения - повышениенадежности формирования выходныхсигналов и расширение функциональных возможностей за счет формирования четырех сдвинутых по фазе пос,ледовательностей импульсов,На чертеже представлена электрическая принципиальная схема устройства,Формирователь тактовых импульсов содержит кварцевый генератор 1 на двух транзисторах одного типа проводимости, токовый переключатель 2 на двух транзисторах противополож- ного типа проводимости, эмиттеры которого через первый резистор 3 подключены к положительной шине питания, а база второго транзистора токового переключателя 2 подключена через второй резистор 4 к отрицательной шине питания, два счетных триггера 5 и б,две пары элементов 7-10 И, два инвертора 1 и 12, два последовательно включенных диода 13, 14 конденсатор 15 и третий резистор 16, первый и второй выводы которого подключены к базам соответственно первого и второго транзисторов токового переключателя 2, база первого транзистора которого через конденсатор 15 соединена с выходом кварцевого генератора 1, база второго транзистора токового переключателя 2 соединена с катодом первого диода 13, анод второго диода 14 соединен с положительной шиной источника питания и входами установки в нуль счетных триггеров 5 и 6, счетные входы которых подключены через соответственно первый и второй инверторы 11, 12 к первому и второму выходам токового переключателя 2, счетный вход соответствующего счетного триггера 5 подключен к первым входам соответствующей пары элементов 7, 8 (9, 10) И, вторые входы которых подключены соответственно к прямому и инверсному выходам соответствующих счетных триггеров 5 (6),1 ри включении питающего напряжения в первоначальный момент времени импульсные сигналы не вырабатываются. Диоды 13, 14 обладают пороговыми свойствами, в результате чего в первый момент времени на входах К устанавливается логический нуль, обеспечиваемый при помощи резистора 13 и спосвбствующий установке триггеров 5 и 6 в однозначное относительно друг друга состояние. Транзисторы кварцевого генератора и второй транзистор токового переключателя открываются, а первый транзистор токового ключа находится в закрытом состоянии в результате падения напряжения на резисторе 16, вызываемого обратным током коллектор-базового перехода Отмеченное состояние первого транзистора токового переключателя сохраняется и в диапазоне температур при изменении питающих напряжений, поскольку направление обратного тока знака не изменяет (относительно малая его величина), и номинал резистора 16 обеспечивает чувствительность схемы к перепаду входного импульсного сигнала.При возникновении колебаний на. последовательном резонансе кварцевого резонатора на коллекторе второго транзистора кварцевого генератора 1 формируется импульсный сигнал, который через конденсатор 15 поступает на базу первого транзистора токового переключателя 2. Поскольку сигнал на базу первого транзистора токового переключателя 2 поступает через конденсатор 15, то это .позволяет управлять переключением транзистора при максимальной крутизне фронта, спада импульсов кварцевого генератора 1.Напряжение кварцевого генератора 1 близко по форме к синусоидальному напряжению, при переходе через п 7(п=:0,1,) наблюдается наибольшая крутизна сигналов. Изменение порога срабатывания в районе п 7 позволяет на выходе токового переключателя 2 получить сигнал типа меандр,Повьшение стабильности скважностиимпульсов способствует привязка потенциала базы первого транзистора токового переключателя 2 при помощи резистора 16 к базе второго транзис- тора токового переключателя. Уходы опорного напряжения в диапазоне температур одинаково отражаются на оба11/53 Тираж ВНИИПИ Государствепо делам иэобрет13035, Москва, ЖЗаказ 3 Подписета СССРытий ного к ний и отк 5, Раушск я наб., д. Ужгород,Прои Проектна твенно-полиграфическое предприятие плеча токового переключателя 2, врезультате этого стабилизируетсяскважность импульсов. Аналогичноесвойство обеспечивается и при сни-,жении питаюших напряжений, которыеодинаково изменяют потенциалы базтранзисторов токового переключателя 2. Это позволяет при отказахкварцевого генератора 1 гарантироать однозначность состояния ыходотокового переключателя, т.е, одинего транзистор открыт, а другойзакрыт, т.е. исключается неопределенность состояний. На выходах формирователя 7-10 формируются импульсы, сдвинутые по фазе, за счет чегорасширяются функциональные возможности устройства,
